Слайд 1

Описание слайда:

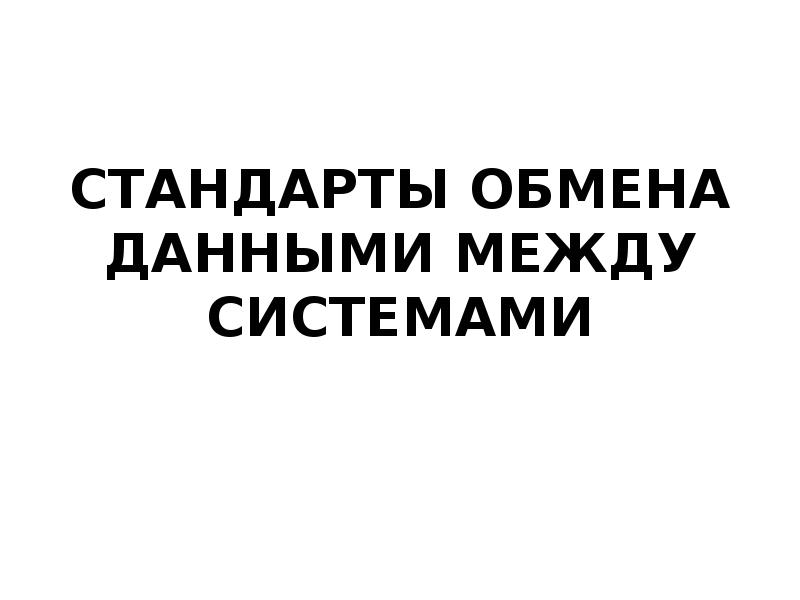

СТАНДАРТЫ ОБМЕНА ДАННЫМИ МЕЖДУ СИСТЕМАМИ

Слайд 2

Описание слайда:

ГЕОМЕТРИЧЕСКИЕ ЯДРА САПР С точки зрения программиста геометрическое ядро — это библиотека функций/классов для создания геометрических объектов (точка, отрезок/дуга/кривая, кусок поверхности, твердое тело), изменения их форм и размеров, создания на их основе новых объектов, визуализации модели на экране компьютера и обмена трехмерными данными с другими программами

Слайд 3

Описание слайда:

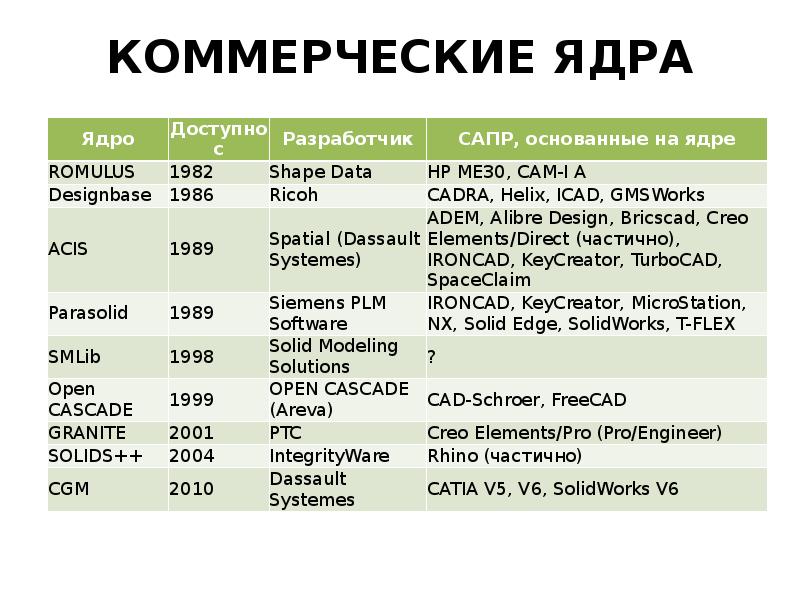

КОММЕРЧЕСКИЕ ЯДРА

Слайд 4

Описание слайда:

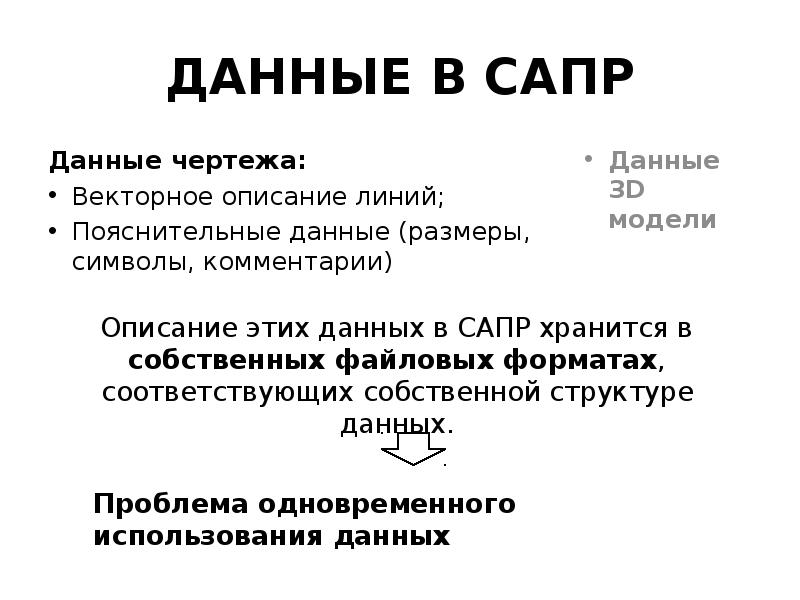

ДАННЫЕ В САПР Данные чертежа: Векторное описание линий; Пояснительные данные (размеры, символы, комментарии)

Слайд 5

Описание слайда:

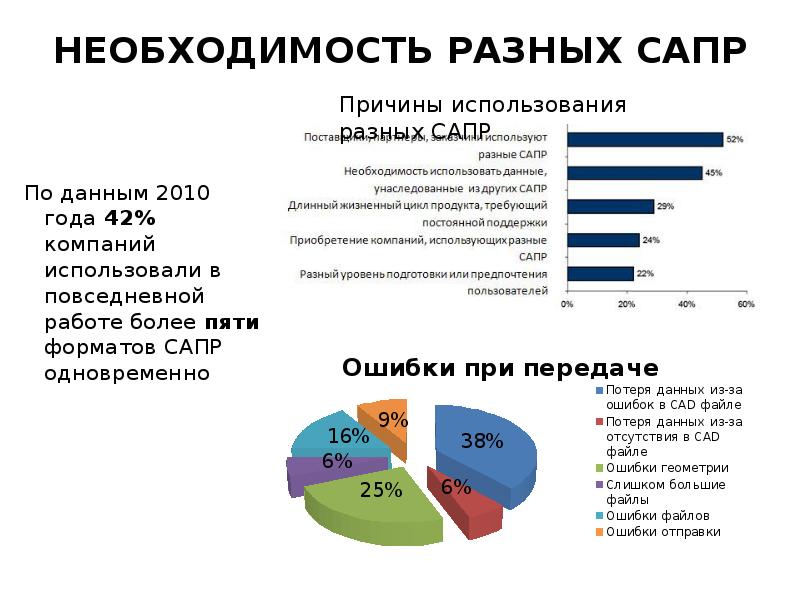

НЕОБХОДИМОСТЬ РАЗНЫХ САПР По данным 2010 года 42% компаний использовали в повседневной работе более пяти форматов САПР одновременно

Слайд 6

Описание слайда:

МЕТОДЫ ОБМЕНА ДАННЫМИ МЕЖДУ СИСТЕМАМИ

Слайд 7

Описание слайда:

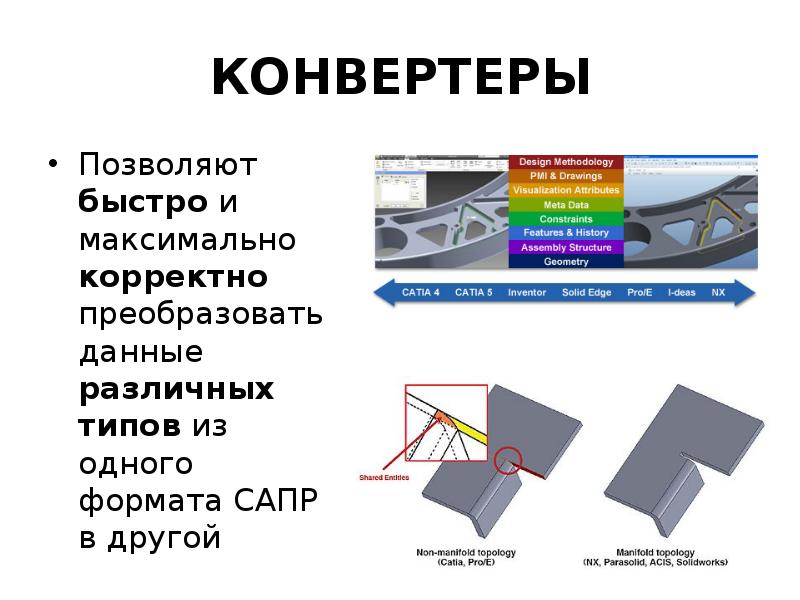

КОНВЕРТЕРЫ Позволяют быстро и максимально корректно преобразовать данные различных типов из одного формата САПР в другой

Слайд 8

Описание слайда:

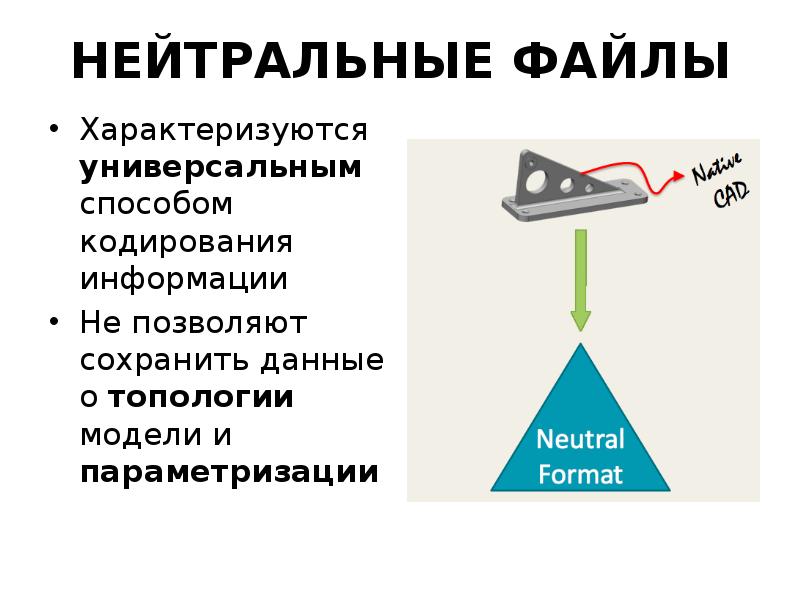

НЕЙТРАЛЬНЫЕ ФАЙЛЫ Характеризуются универсальным способом кодирования информации Не позволяют сохранить данные о топологии модели и параметризации

Слайд 9

Описание слайда:

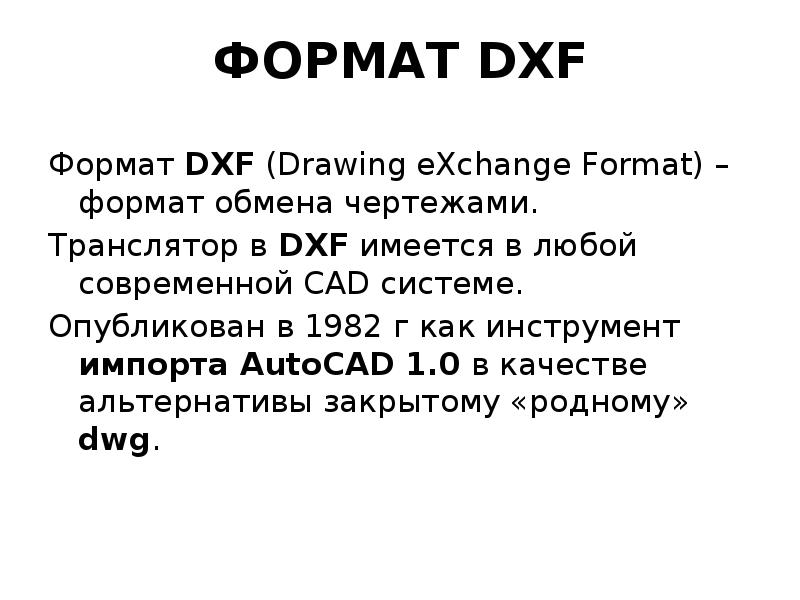

ФОРМАТ DXF Формат DXF (Drawing eXchange Format) – формат обмена чертежами. Транслятор в DXF имеется в любой современной CAD системе. Опубликован в 1982 г как инструмент импорта AutoCAD 1.0 в качестве альтернативы закрытому «родному» dwg.

Слайд 10

Описание слайда:

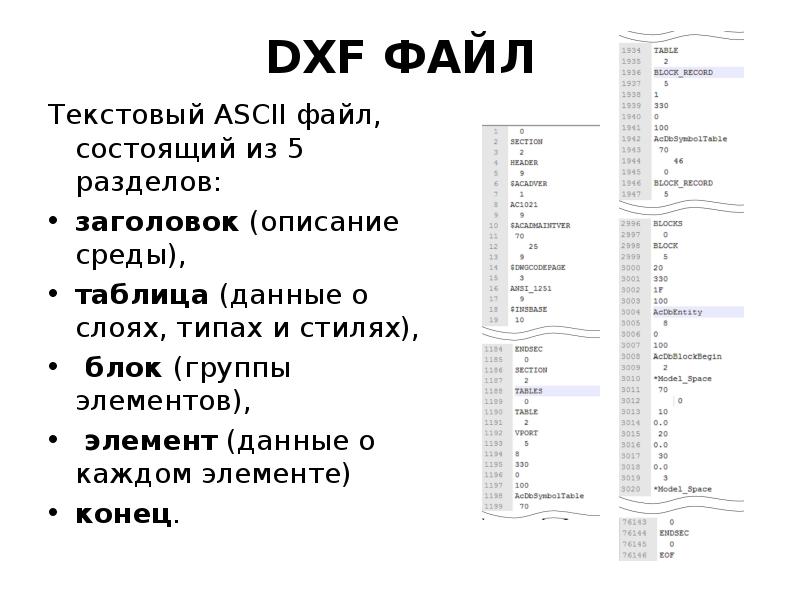

DXF ФАЙЛ Текстовый ASCII файл, состоящий из 5 разделов: заголовок (описание среды), таблица (данные о слоях, типах и стилях), блок (группы элементов), элемент (данные о каждом элементе) конец.

Слайд 11

Описание слайда:

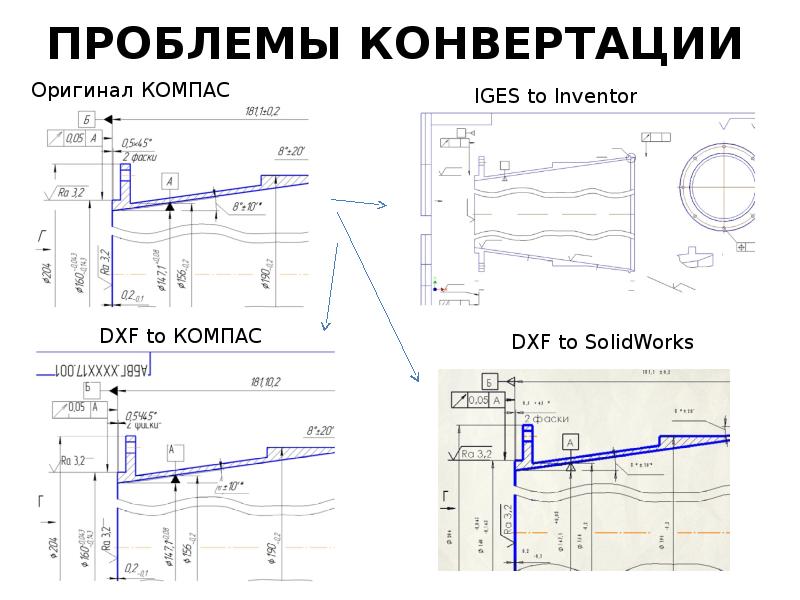

ПРОБЛЕМЫ КОНВЕРТАЦИИ

Слайд 12

Описание слайда:

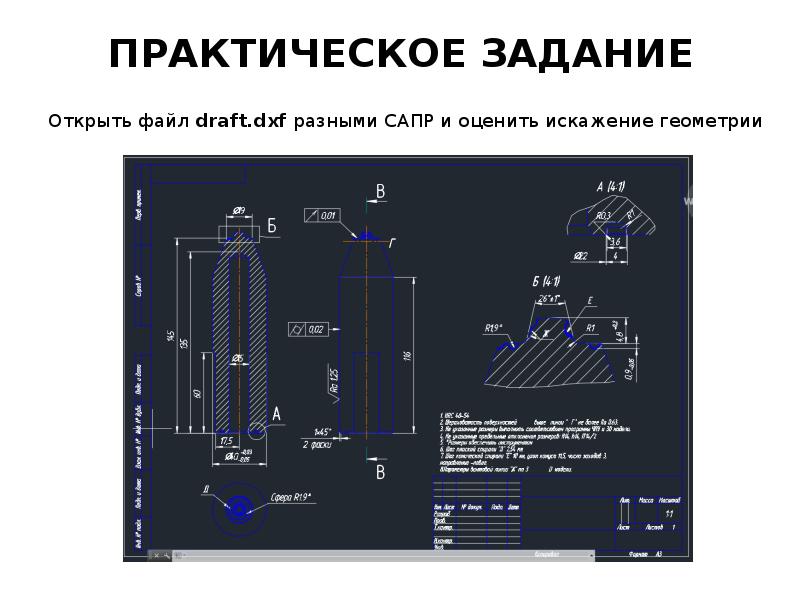

ПРАКТИЧЕСКОЕ ЗАДАНИЕ Открыть файл draft.dxf разными САПР и оценить искажение геометрии

Слайд 13

Описание слайда:

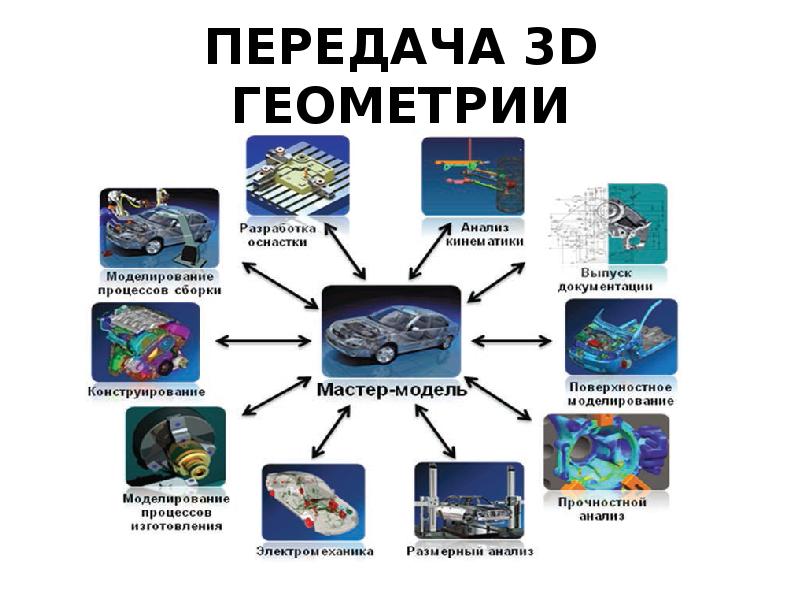

ПЕРЕДАЧА 3D ГЕОМЕТРИИ

Слайд 14

Описание слайда:

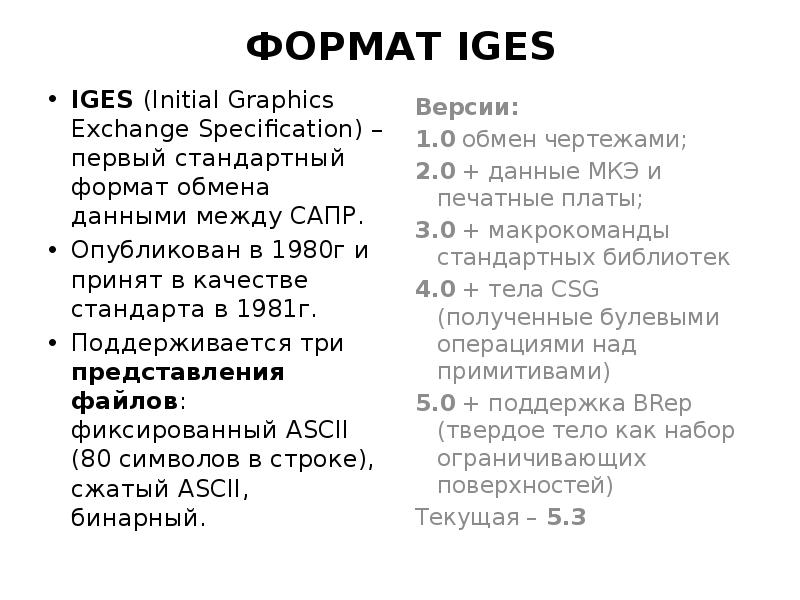

ФОРМАТ IGES IGES (Initial Graphics Exchange Specification) – первый стандартный формат обмена данными между САПР. Опубликован в 1980г и принят в качестве стандарта в 1981г. Поддерживается три представления файлов: фиксированный ASCII (80 символов в строке), сжатый ASCII, бинарный.

Слайд 15

Описание слайда:

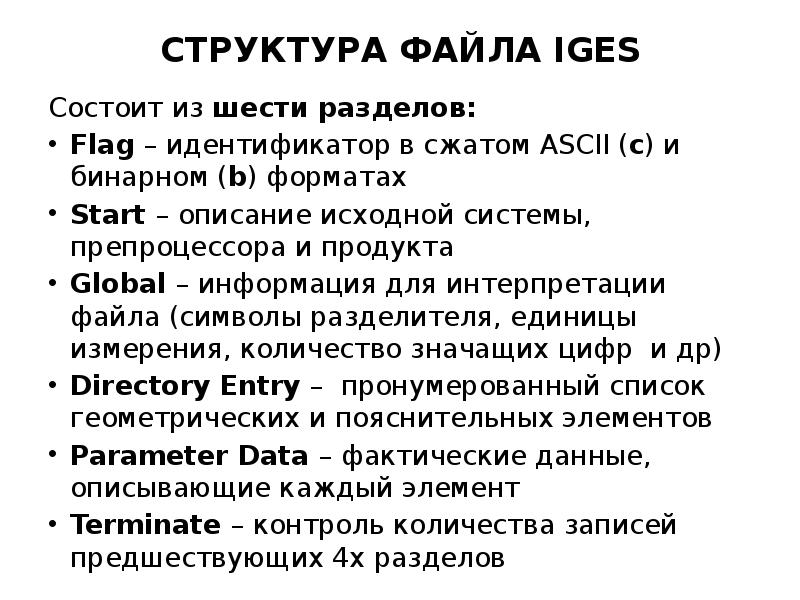

СТРУКТУРА ФАЙЛА IGES Состоит из шести разделов: Flag – идентификатор в сжатом ASCII (с) и бинарном (b) форматах Start – описание исходной системы, препроцессора и продукта Global – информация для интерпретации файла (символы разделителя, единицы измерения, количество значащих цифр и др) Directory Entry – пронумерованный список геометрических и пояснительных элементов Parameter Data – фактические данные, описывающие каждый элемент Terminate – контроль количества записей предшествующих 4х разделов

Слайд 16

Описание слайда:

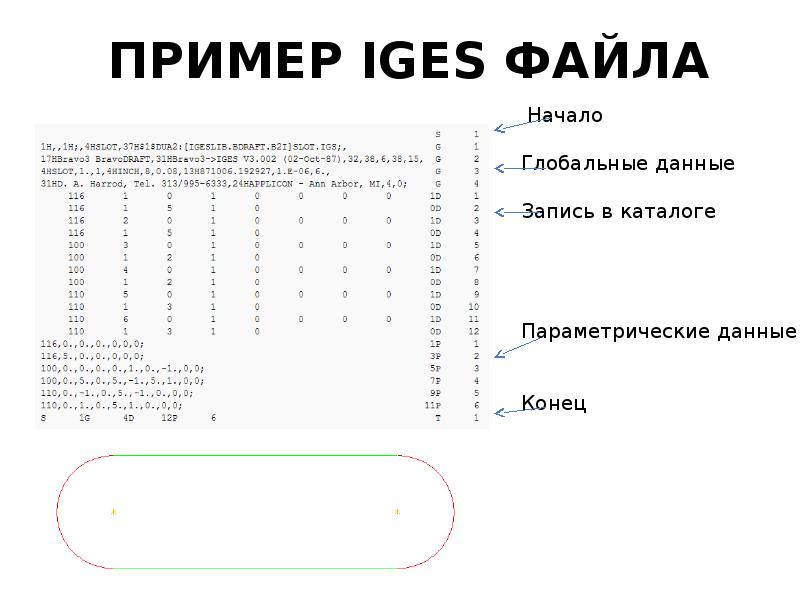

ПРИМЕР IGES ФАЙЛA

Слайд 17

Описание слайда:

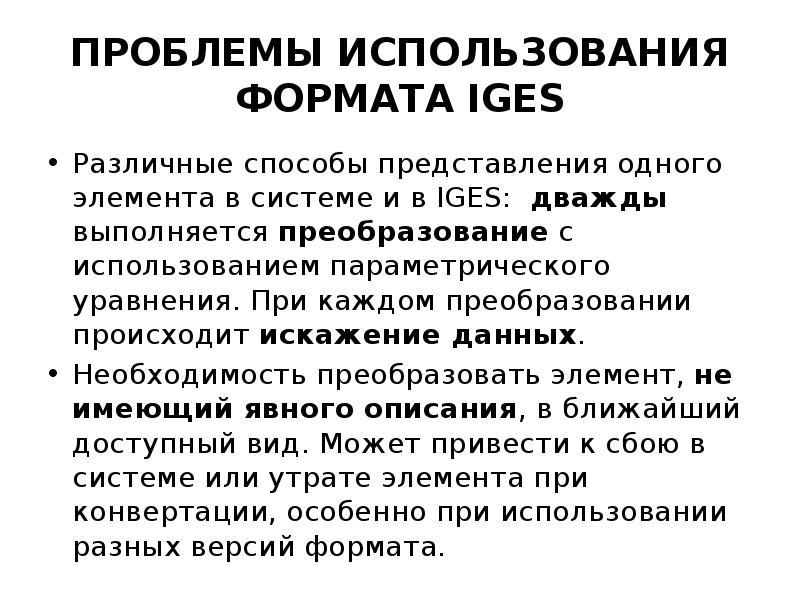

ПРОБЛЕМЫ ИСПОЛЬЗОВАНИЯ ФОРМАТА IGES Различные способы представления одного элемента в системе и в IGES: дважды выполняется преобразование с использованием параметрического уравнения. При каждом преобразовании происходит искажение данных. Необходимость преобразовать элемент, не имеющий явного описания, в ближайший доступный вид. Может привести к сбою в системе или утрате элемента при конвертации, особенно при использовании разных версий формата.

Слайд 18

Описание слайда:

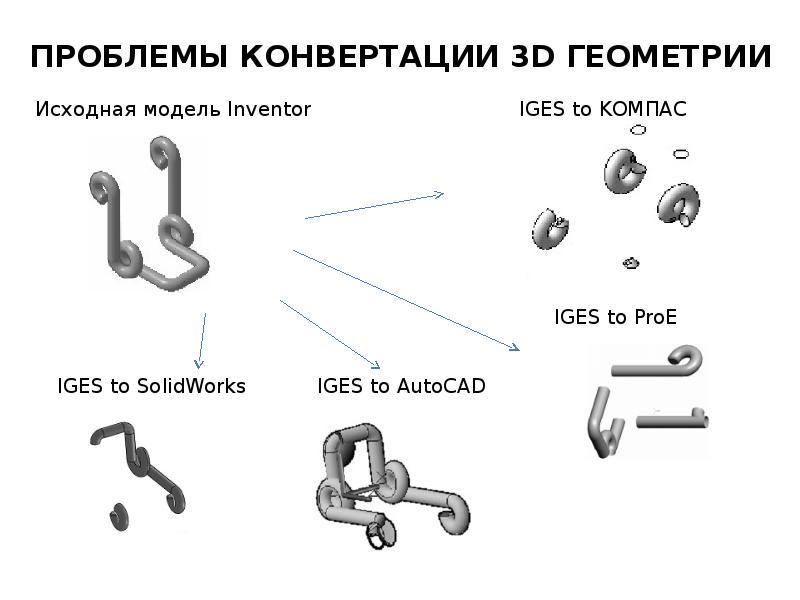

ПРОБЛЕМЫ КОНВЕРТАЦИИ 3D ГЕОМЕТРИИ

Слайд 19

Описание слайда:

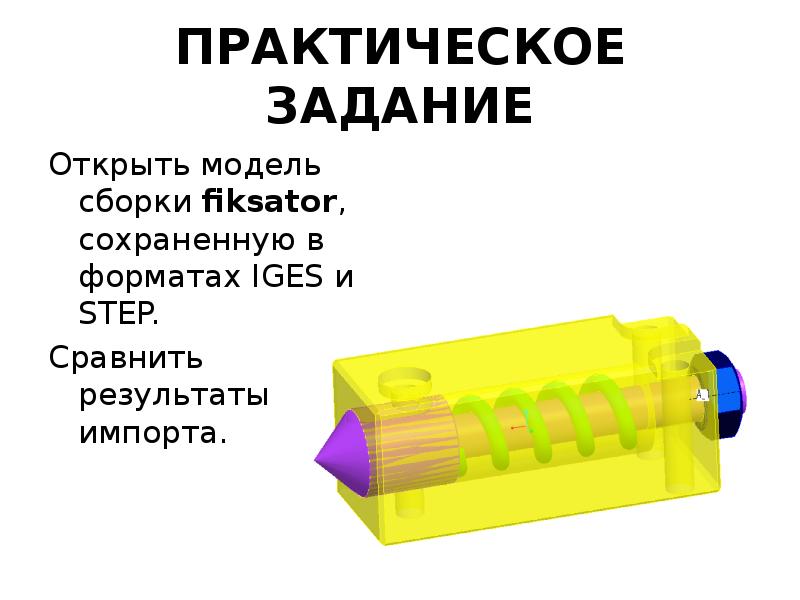

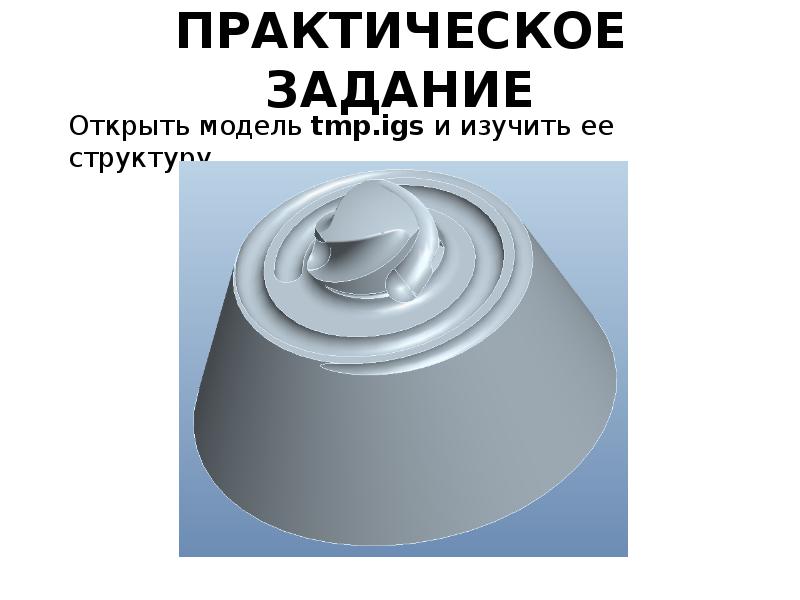

ПРАКТИЧЕСКОЕ ЗАДАНИЕ

Слайд 20

Описание слайда:

ПЕРЕДАЧА ДАННЫХ ОБ ИЗДЕЛИИ Необходима для организации сквозного управления жизненным циклом

Слайд 21

Описание слайда:

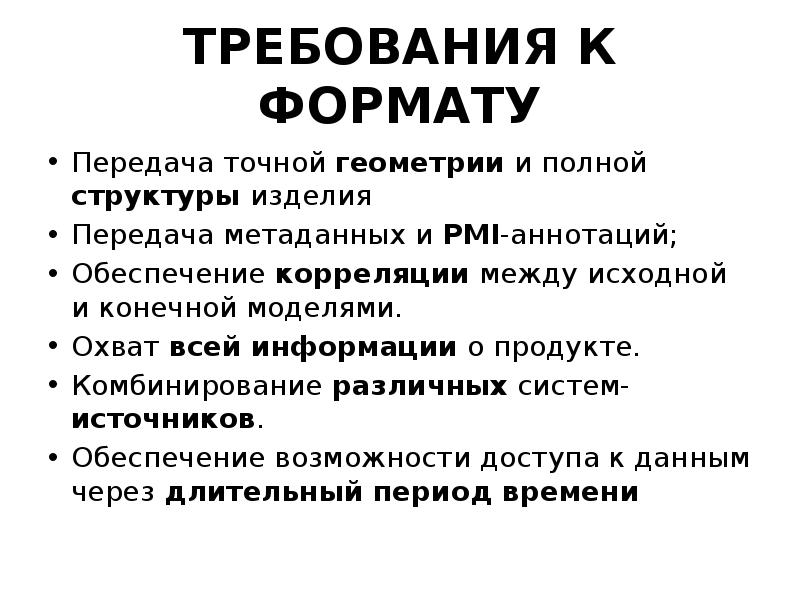

ТРЕБОВАНИЯ К ФОРМАТУ Передача точной геометрии и полной структуры изделия Передача метаданных и PMI-aннотаций; Обеспечение корреляции между исходной и конечной моделями. Охват всей информации о продукте. Комбинирование различных систем-источников. Обеспечение возможности доступа к данным через длительный период времени

Слайд 22

Описание слайда:

ФОРМАТ STEP Стандарт STEP (Standard to Exchange of Product model data) ориентирован на данные о всем жизненном цикле продукта (проектирование, производство, контроль качества и поддержка). Целью создания PDES (Product Data Exchange Specification) – устранить потребность в чертежах и других бумажных документах при обмене информацией на разных стадиях ЖЦ. Является стандартом обмена данными в системе стандартов технологий CALS

Слайд 23

Описание слайда:

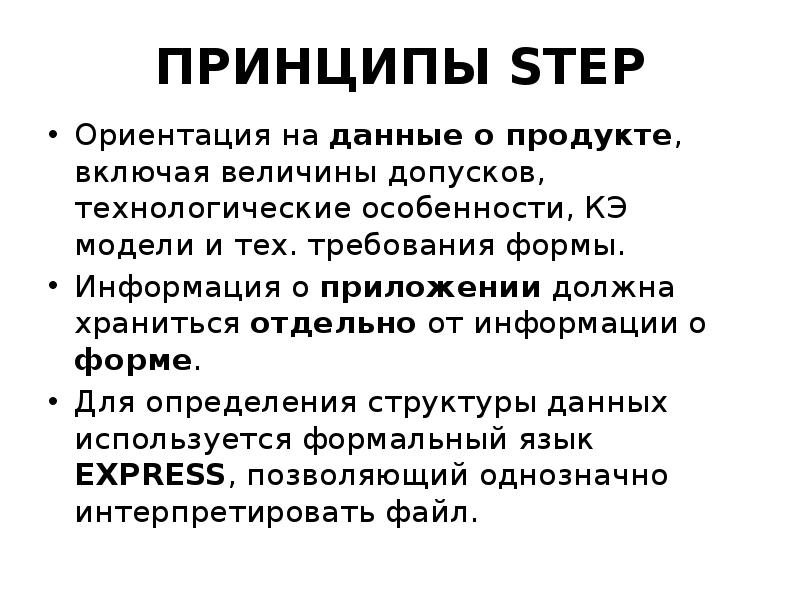

ПРИНЦИПЫ STEP Ориентация на данные о продукте, включая величины допусков, технологические особенности, КЭ модели и тех. требования формы. Информация о приложении должна храниться отдельно от информации о форме. Для определения структуры данных используется формальный язык EXPRESS, позволяющий однозначно интерпретировать файл.

Слайд 24

Описание слайда:

STEP ФАЙЛ Файл содержит разделы: Стандарт - ISO-10303-21 Header – выходные данные файла; Data – содержит нумерованный список сущностей модели с указанием ссылок на типы объектов и величины атрибутов.

Слайд 25

Описание слайда:

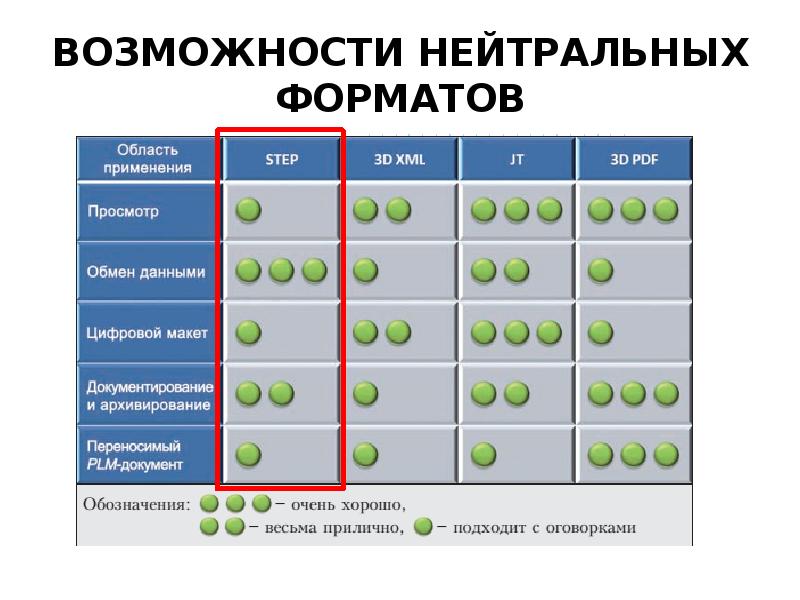

ВОЗМОЖНОСТИ НЕЙТРАЛЬНЫХ ФОРМАТОВ

Слайд 26

Описание слайда:

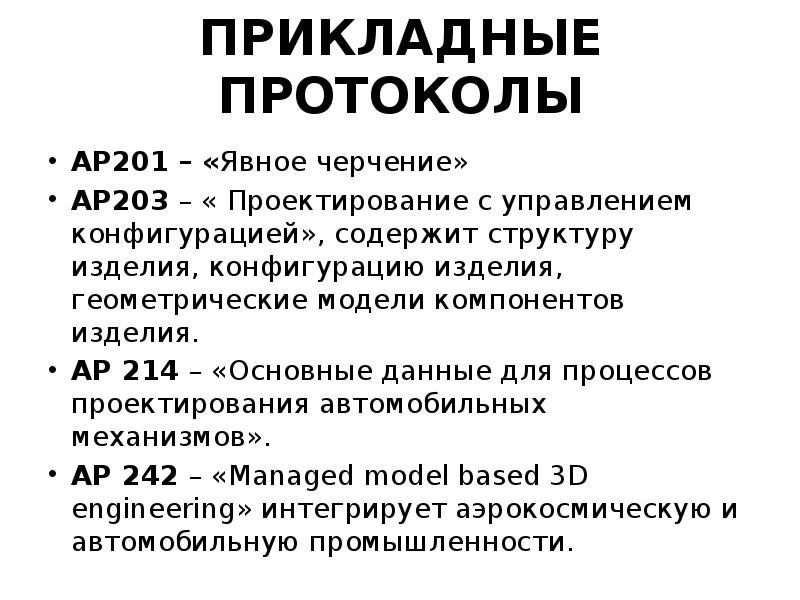

ПРИКЛАДНЫЕ ПРОТОКОЛЫ АР201 – «Явное черчение» AP203 – « Проектирование с управлением конфигурацией», содержит структуру изделия, конфигурацию изделия, геометрические модели компонентов изделия. AP 214 – «Основные данные для процессов проектирования автомобильных механизмов». AP 242 – «Managed model based 3D engineering» интегрирует аэрокосмическую и автомобильную промышленности.

Слайд 27

Описание слайда:

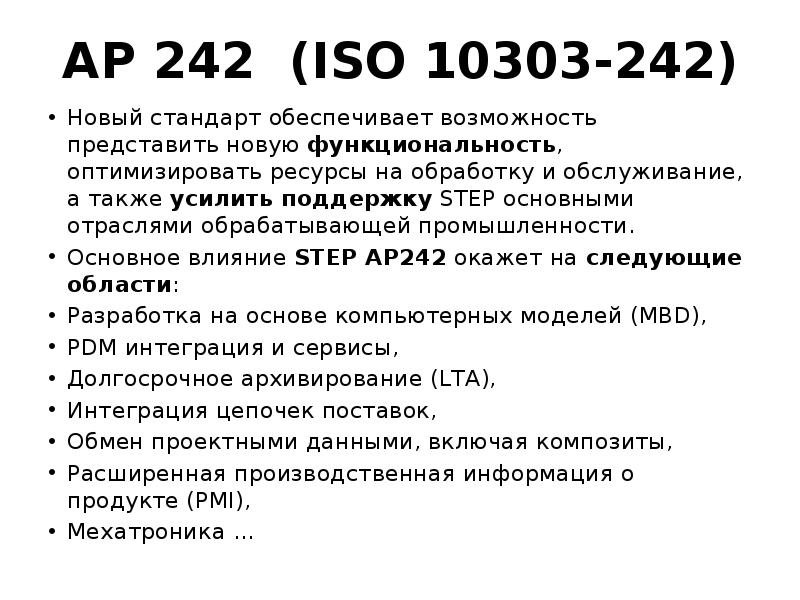

AP 242 (ISO 10303-242) Новый стандарт обеспечивает возможность представить новую функциональность, оптимизировать ресурсы на обработку и обслуживание, а также усилить поддержку STEP основными отраслями обрабатывающей промышленности. Основное влияние STEP AP242 окажет на следующие области: Разработка на основе компьютерных моделей (MBD), PDM интеграция и сервисы, Долгосрочное архивирование (LTA), Интеграция цепочек поставок, Обмен проектными данными, включая композиты, Расширенная производственная информация о продукте (PMI), Мехатроника …
