Слайд 1

Описание слайда:

Стратегии межсетевого взаимодействия Климцова Маргарита Фонарева Светлана

Слайд 2

Описание слайда:

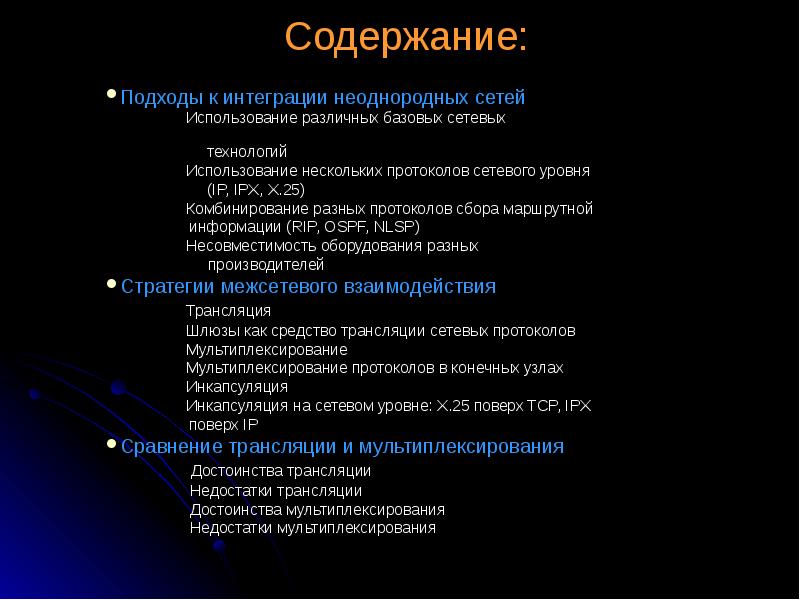

Содержание: Подходы к интеграции неоднородных сетей Использование различных базовых сетевых технологий Использование нескольких протоколов сетевого уровня (IP, IPX, X.25) Комбинирование разных протоколов сбора маршрутной информации (RIP, OSPF, NLSP) Несовместимость оборудования разных производителей Стратегии межсетевого взаимодействия Трансляция Шлюзы как средство трансляции сетевых протоколов Мультиплексирование Мультиплексирование протоколов в конечных узлах Инкапсуляция Инкапсуляция на сетевом уровне: X.25 поверх TCP, IPX поверх IP Сравнение трансляции и мультиплексирования Достоинства трансляции Недостатки трансляции Достоинства мультиплексирования Недостатки мультиплексирования

Слайд 3

Описание слайда:

Подходы к интеграции неоднородных сетей Источники и типы неоднородностей: Использование различных базовых сетевых технологий Использование нескольких протоколов сетевого уровня (IP, IPX, X.25) Комбинирование разных протоколов сбора маршрутной информации (RIP, OSPF, NLSP) Несовместимость оборудования разных производителей

Слайд 4

Описание слайда:

Использование различных базовых сетевых технологий Базовая сетевая технология - это согласованный набор протоколов и реализующих их программно-аппаратных средств, достаточный для построения вычислительной сети. Степень неоднородности сетевых технологий существенно возрастает при необходимости объединения локальных и глобальных сетей

Слайд 5

Описание слайда:

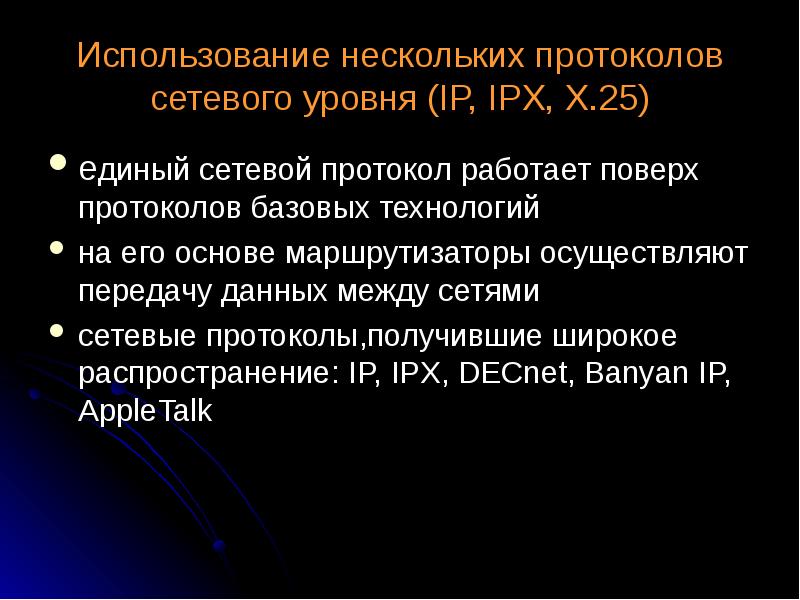

Использование нескольких протоколов сетевого уровня (IP, IPX, X.25) eдиный сетевой протокол работает поверх протоколов базовых технологий на его основе маршрутизаторы осуществляют передачу данных между сетями сетевые протоколы,получившие широкое распространение: IP, IPX, DECnet, Banyan IP, AppleTalk

Слайд 6

Описание слайда:

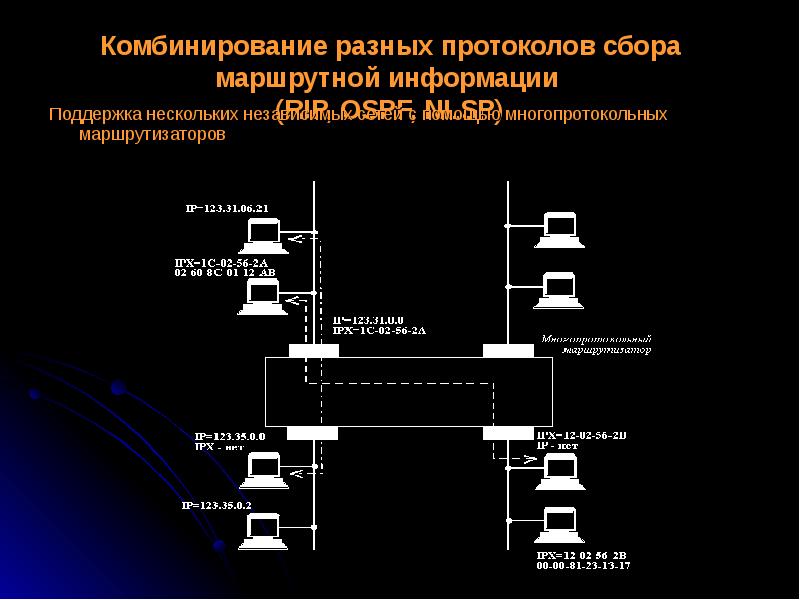

Комбинирование разных протоколов сбора маршрутной информации (RIP, OSPF, NLSP) Поддержка нескольких независимых сетей с помощью многопротокольных маршрутизаторов

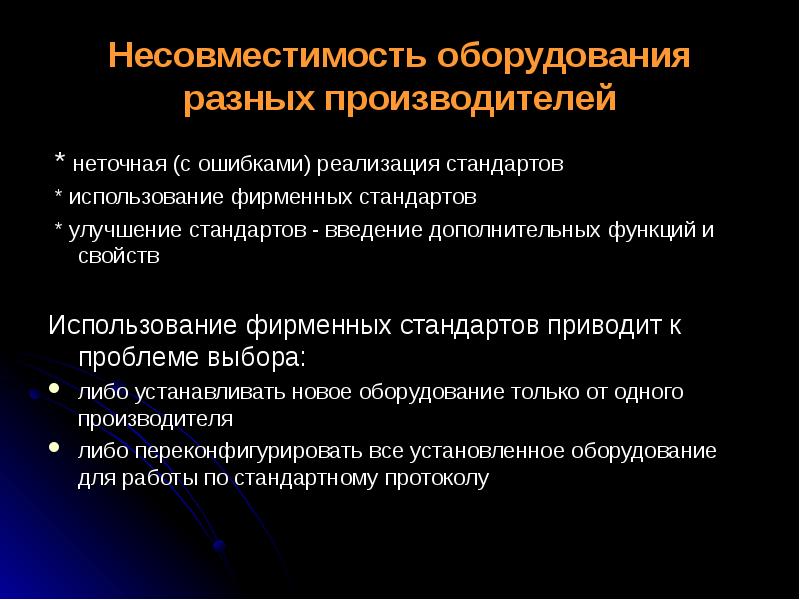

Слайд 7

Описание слайда:

Несовместимость оборудования разных производителей * неточная (с ошибками) реализация стандартов * использование фирменных стандартов * улучшение стандартов - введение дополнительных функций и свойств Использование фирменных стандартов приводит к проблеме выбора: либо устанавливать новое оборудование только от одного производителя либо переконфигурировать все установленное оборудование для работы по стандартному протоколу

Слайд 8

Описание слайда:

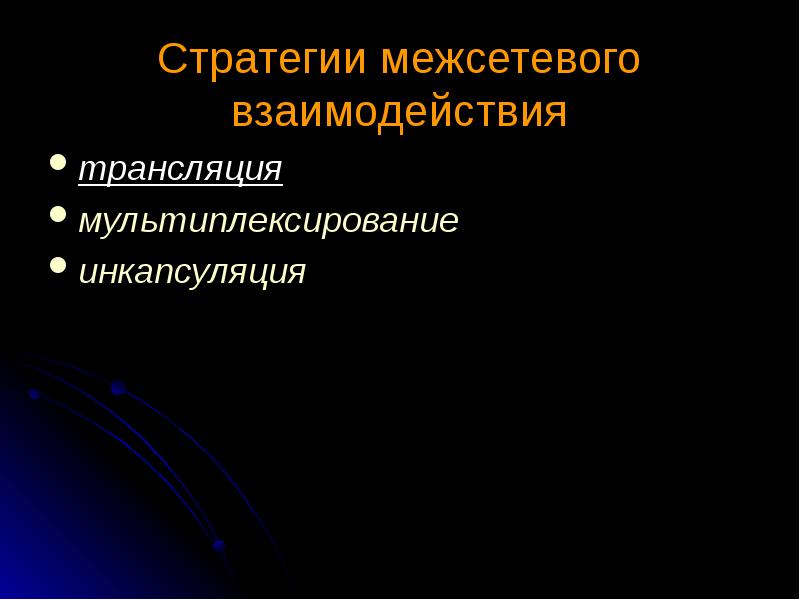

Стратегии межсетевого взаимодействия трансляция мультиплексирование инкапсуляция

Слайд 9

Описание слайда:

Трансляция Трансляция обеспечивает согласование двух протоколов путем преобразования (трансляции) сообщений, поступающих от одной сети, в формат другой сети.

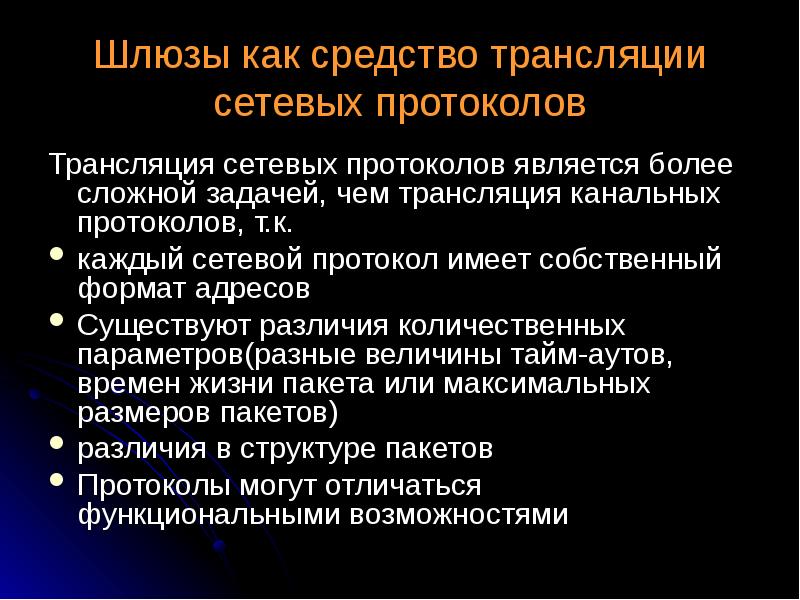

Слайд 10

Описание слайда:

Шлюзы как средство трансляции сетевых протоколов Трансляция сетевых протоколов является более сложной задачей, чем трансляция канальных протоколов, т.к. каждый сетевой протокол имеет собственный формат адресов Существуют различия количественных параметров(разные величины тайм-аутов, времен жизни пакета или максимальных размеров пакетов) различия в структуре пакетов Протоколы могут отличаться функциональными возможностями

Слайд 11

Описание слайда:

Мультиплексирование

Слайд 12

Описание слайда:

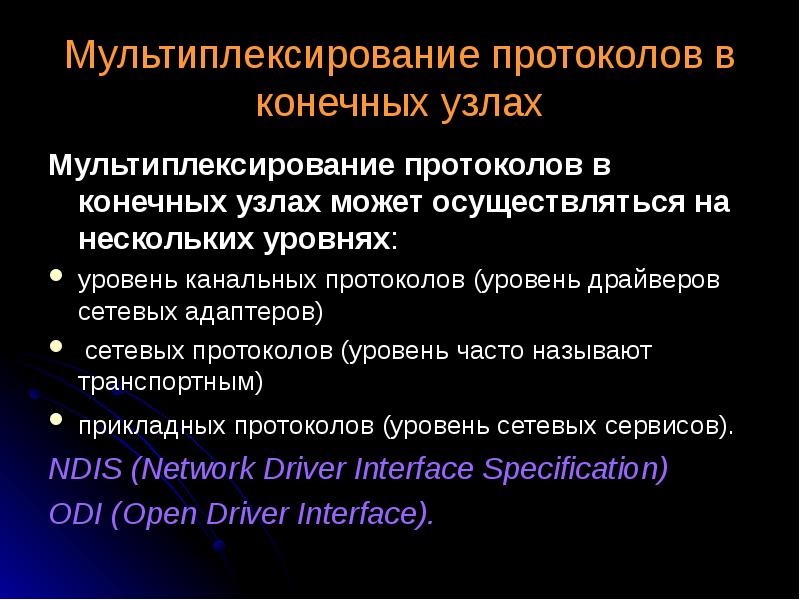

Мультиплексирование протоколов в конечных узлах Мультиплексирование протоколов в конечных узлах может осуществляться на нескольких уровнях: уровень канальных протоколов (уровень драйверов сетевых адаптеров) сетевых протоколов (уровень часто называют транспортным) прикладных протоколов (уровень сетевых сервисов). NDIS (Network Driver Interface Specification) ODI (Open Driver Interface).

Слайд 13

Описание слайда:

Инкапсуляция

Слайд 14

Описание слайда:

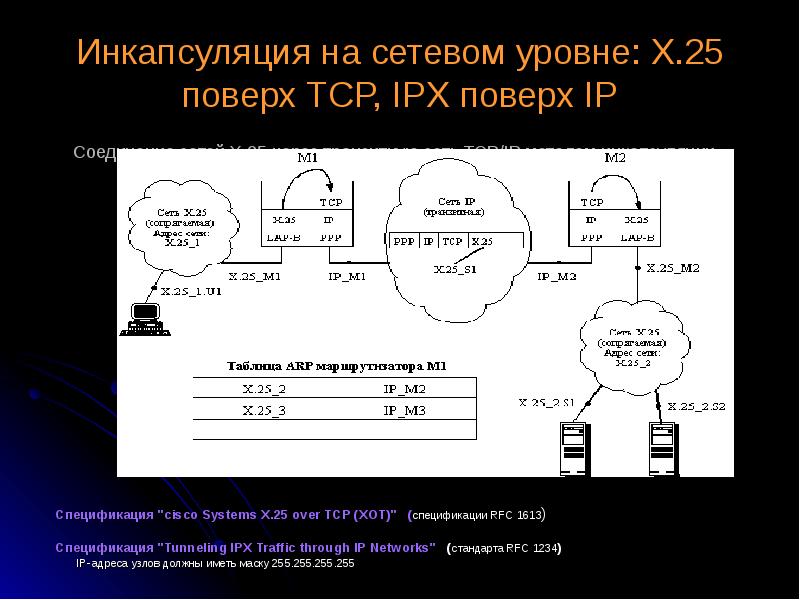

Инкапсуляция на сетевом уровне: X.25 поверх TCP, IPX поверх IP Соединение сетей X.25 через транзитную сеть TCP/IP методом инкапсуляции Спецификация "cisco Systems X.25 over TCP (XOT)" (спецификации RFC 1613) Спецификация "Tunneling IPX Traffic through IP Networks" (стандарта RFC 1234) IP-адреса узлов должны иметь маску 255.255.255.255

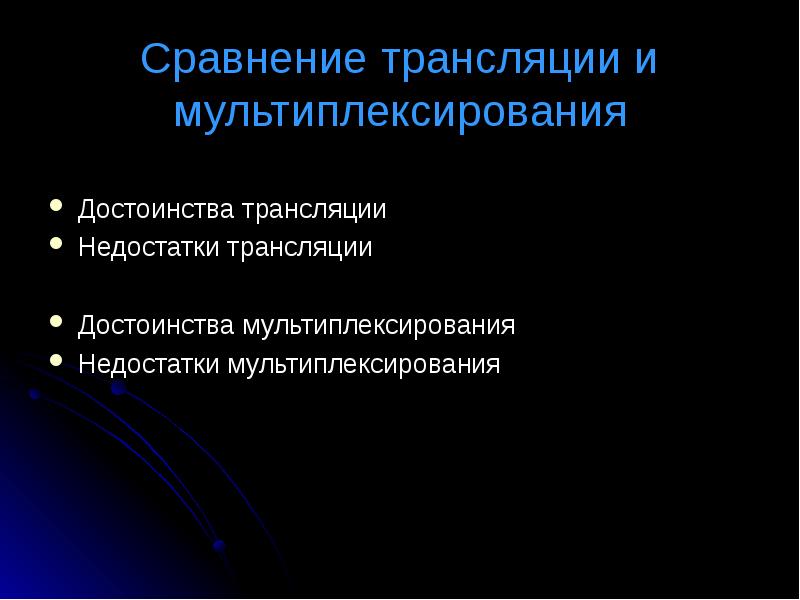

Слайд 15

Описание слайда:

Сравнение трансляции и мультиплексирования Достоинства трансляции Недостатки трансляции Достоинства мультиплексирования Недостатки мультиплексирования

Слайд 16

Описание слайда:

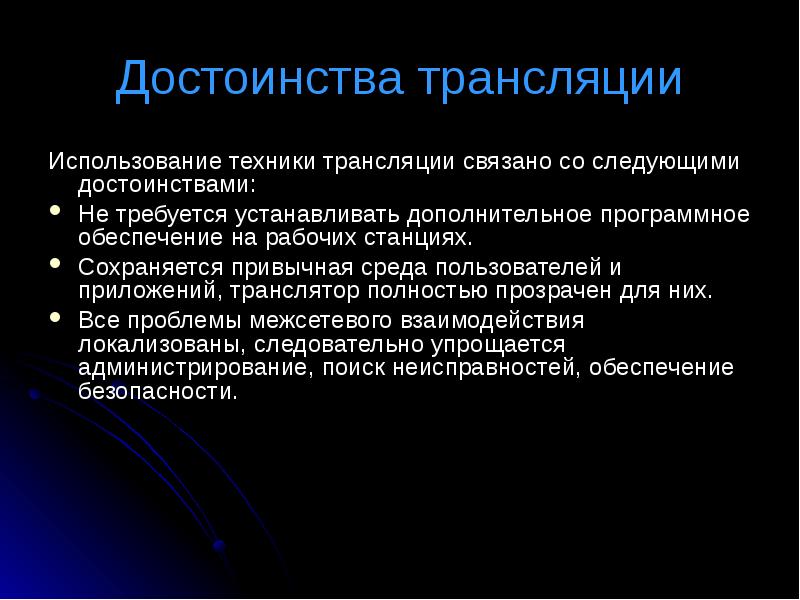

Достоинства трансляции Использование техники трансляции связано со следующими достоинствами: Не требуется устанавливать дополнительное программное обеспечение на рабочих станциях. Сохраняется привычная среда пользователей и приложений, транслятор полностью прозрачен для них. Все проблемы межсетевого взаимодействия локализованы, следовательно упрощается администрирование, поиск неисправностей, обеспечение безопасности.

Слайд 17

Описание слайда:

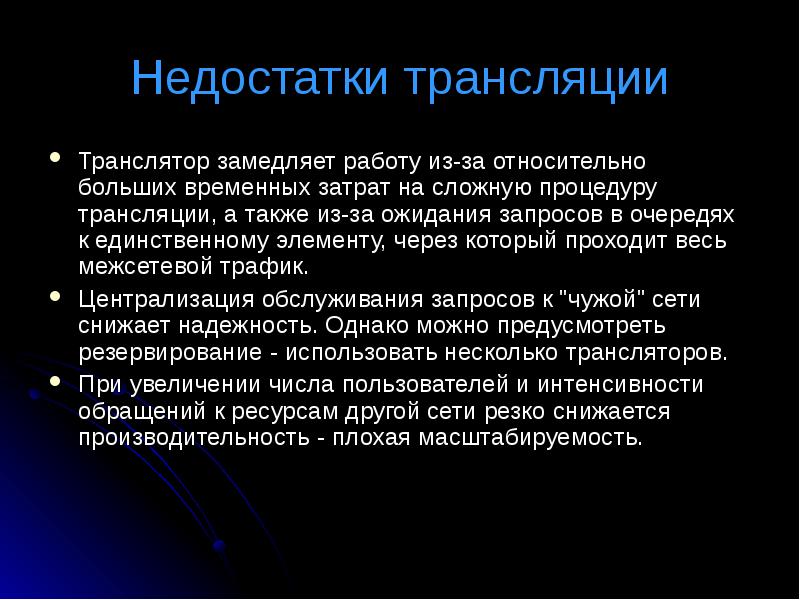

Недостатки трансляции Транслятор замедляет работу из-за относительно больших временных затрат на сложную процедуру трансляции, а также из-за ожидания запросов в очередях к единственному элементу, через который проходит весь межсетевой трафик. Централизация обслуживания запросов к "чужой" сети снижает надежность. Однако можно предусмотреть резервирование - использовать несколько трансляторов. При увеличении числа пользователей и интенсивности обращений к ресурсам другой сети резко снижается производительность - плохая масштабируемость.

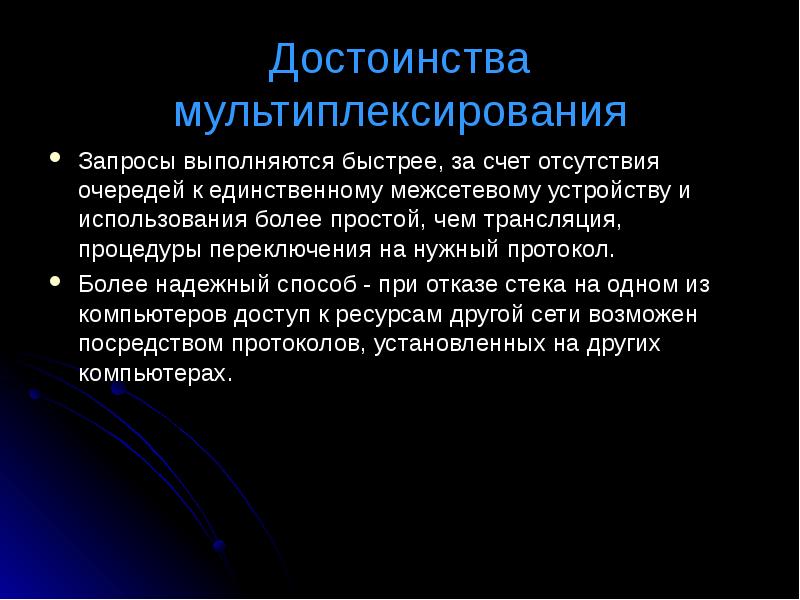

Слайд 18

Описание слайда:

Достоинства мультиплексирования Запросы выполняются быстрее, за счет отсутствия очередей к единственному межсетевому устройству и использования более простой, чем трансляция, процедуры переключения на нужный протокол. Более надежный способ - при отказе стека на одном из компьютеров доступ к ресурсам другой сети возможен посредством протоколов, установленных на других компьютерах.

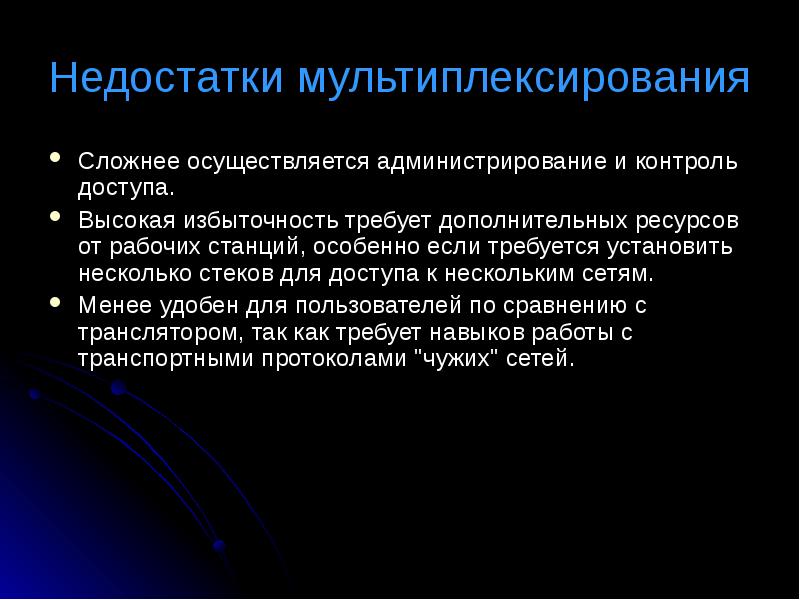

Слайд 19

Описание слайда:

Недостатки мультиплексирования Сложнее осуществляется администрирование и контроль доступа. Высокая избыточность требует дополнительных ресурсов от рабочих станций, особенно если требуется установить несколько стеков для доступа к нескольким сетям. Менее удобен для пользователей по сравнению с транслятором, так как требует навыков работы с транспортными протоколами "чужих" сетей.
