Слайд 1

Описание слайда:

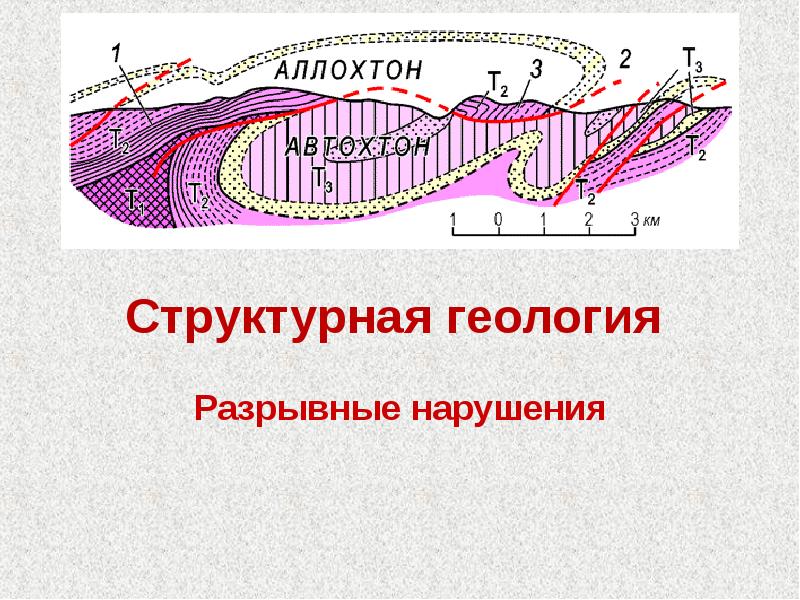

Структурная геология Разрывные нарушения

Слайд 2

Описание слайда:

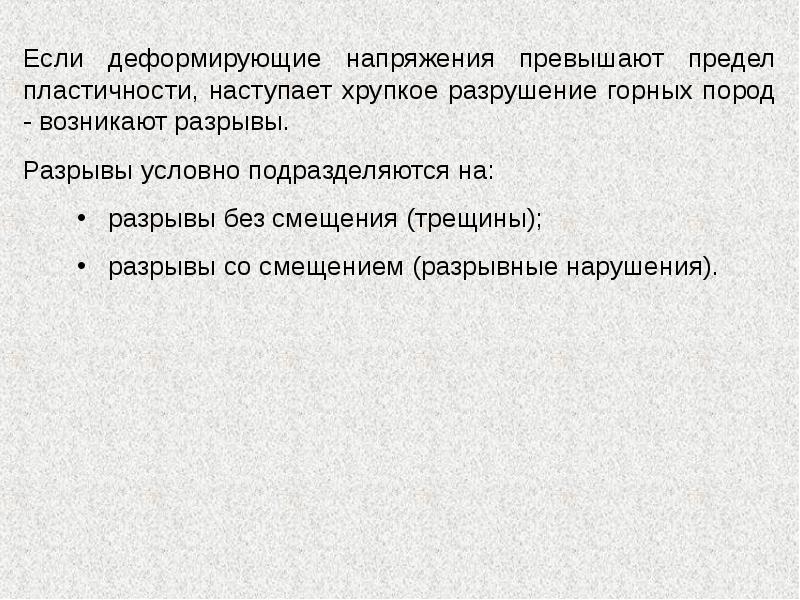

Если деформирующие напряжения превышают предел пластичности, наступает хрупкое разрушение горных пород - возникают разрывы. Если деформирующие напряжения превышают предел пластичности, наступает хрупкое разрушение горных пород - возникают разрывы. Разрывы условно подразделяются на: разрывы без смещения (трещины); разрывы со смещением (разрывные нарушения).

Слайд 3

Описание слайда:

Сбросы и взбросы Сбросы и взбросы - разрывные нарушения (разломы) со смещением по падению, в вертикальном направлении. Трещина, по которой происходило смещение пород - сместитель - разделяет два блока, сместившихся друг относительно друга и именуемых крыльями. В случае, когда сместитель наклонный, то крыло, которое расположено над сместителем, называется висячим, а то, которое расположено под сместителем - лежачим.

Слайд 4

Описание слайда:

Сброс Сброс - разрывное нарушение, висячее крыло которого опущено относительно лежачего.

Слайд 5

Описание слайда:

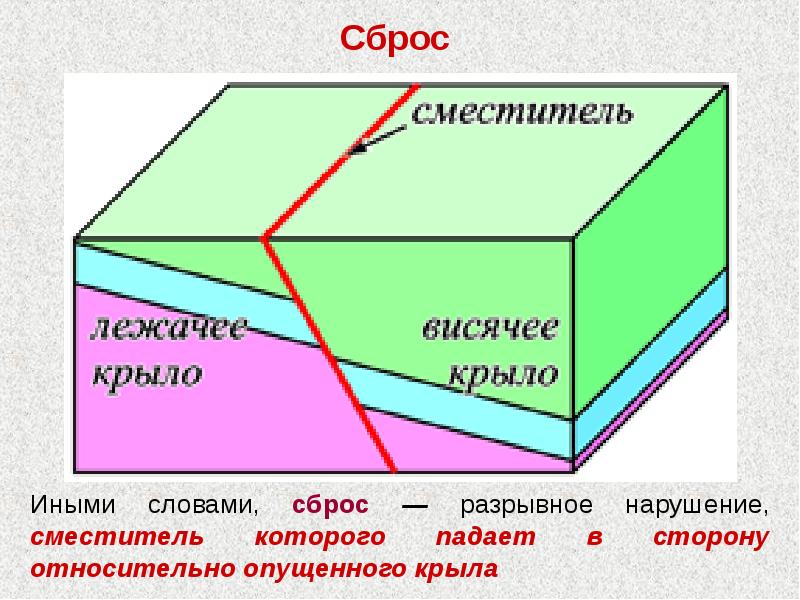

Сброс Иными словами, сброс — разрывное нарушение, сместитель которого падает в сторону относительно опущенного крыла

Слайд 6

Описание слайда:

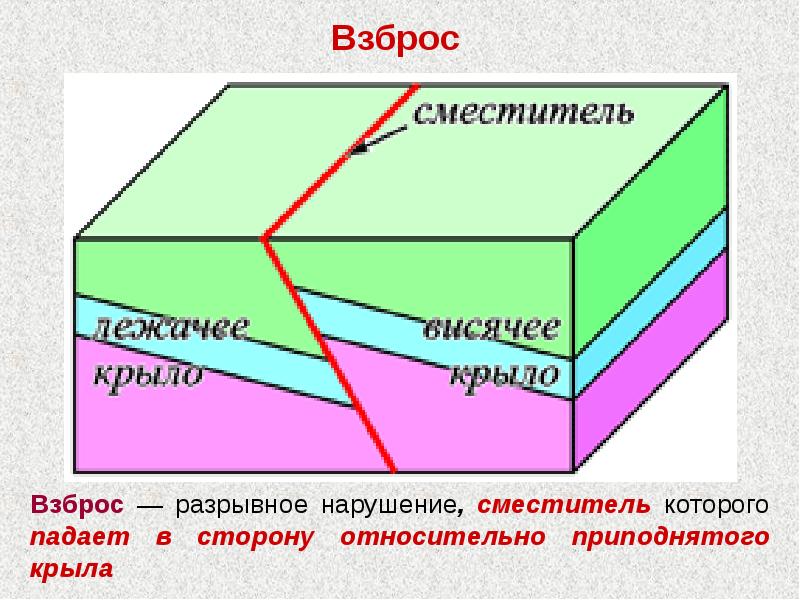

Взброс Взброс — разрывное нарушение, сместитель которого падает в сторону относительно приподнятого крыла

Слайд 7

Описание слайда:

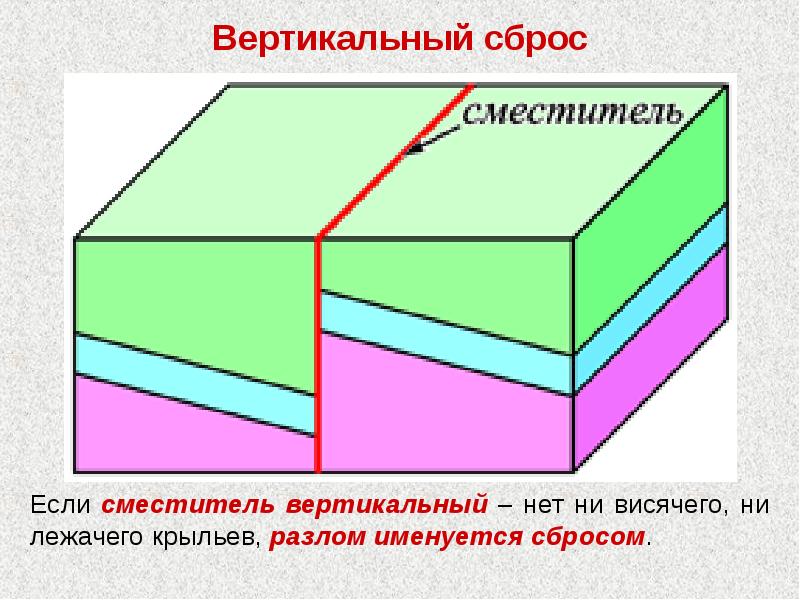

Вертикальный сброс Если сместитель вертикальный – нет ни висячего, ни лежачего крыльев, разлом именуется сбросом.

Слайд 8

Описание слайда:

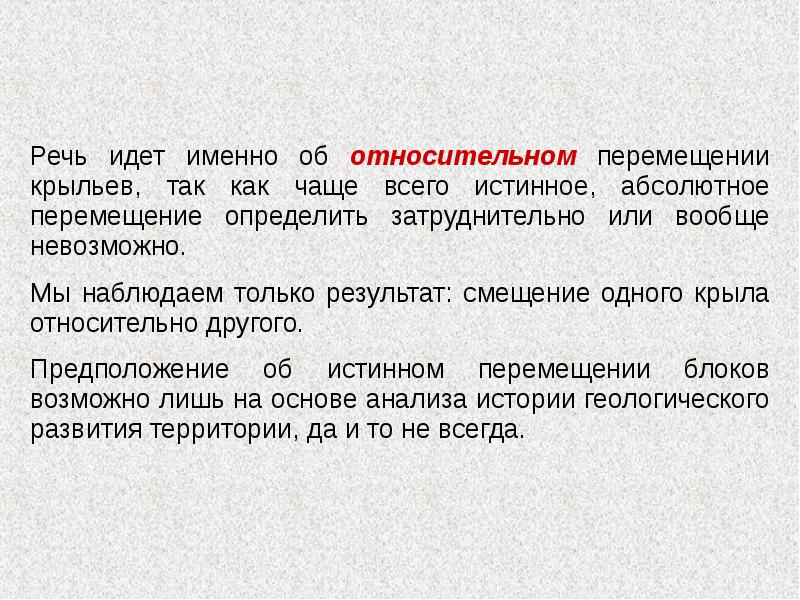

Речь идет именно об относительном перемещении крыльев, так как чаще всего истинное, абсолютное перемещение определить затруднительно или вообще невозможно. Речь идет именно об относительном перемещении крыльев, так как чаще всего истинное, абсолютное перемещение определить затруднительно или вообще невозможно. Мы наблюдаем только результат: смещение одного крыла относительно другого. Предположение об истинном перемещении блоков возможно лишь на основе анализа истории геологического развития территории, да и то не всегда.

Слайд 9

Описание слайда:

Амплитуды сбросов и взбросов Расстояние, на которое сместилось одно крыло относительно другого, называется амплитудой сброса (взброса). Различают: полную амплитуду – Ап (вдоль сместителя), вертикальную – Ав (в вертикальном направлении) и горизонтальную – Аг (в горизонтальном направлении).

Слайд 10

Описание слайда:

Амплитуды сброса Горизонтальная амплитуда наклонного сброса называется также зиянием, т.к. если задать над этим местом скважину, то она не встретит пласт.

Слайд 11

Описание слайда:

Амплитуды взброса Горизонтальная амплитуда взброса называется также перекрытием - скважина, заданная над этим местом, дважды пересечет пласт.

Слайд 12

Описание слайда:

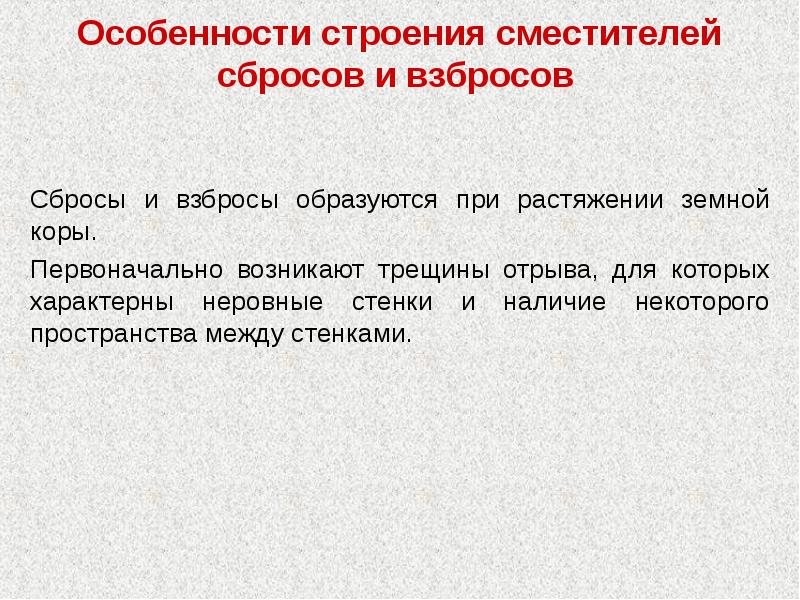

Особенности строения сместителей сбросов и взбросов Сбросы и взбросы образуются при растяжении земной коры. Первоначально возникают трещины отрыва, для которых характерны неровные стенки и наличие некоторого пространства между стенками.

Слайд 13

Описание слайда:

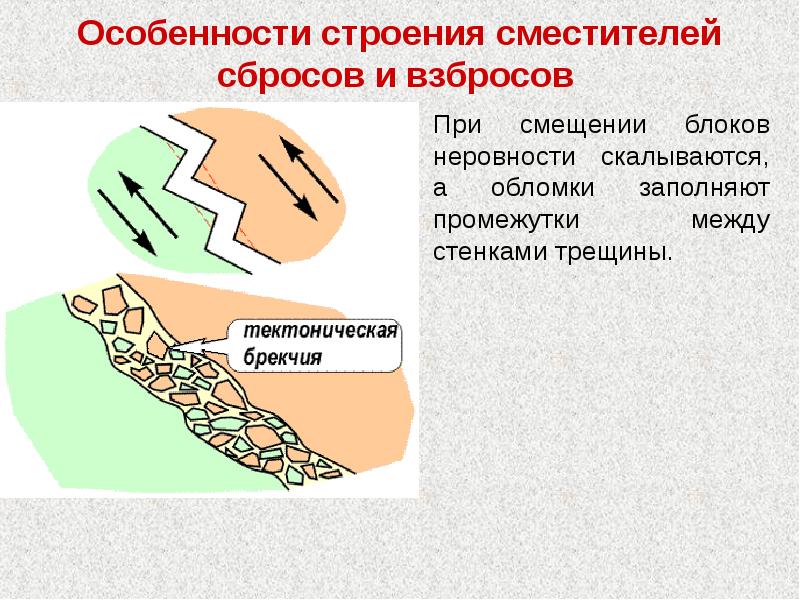

Особенности строения сместителей сбросов и взбросов При смещении блоков неровности скалываются, а обломки заполняют промежутки между стенками трещины.

Слайд 14

Описание слайда:

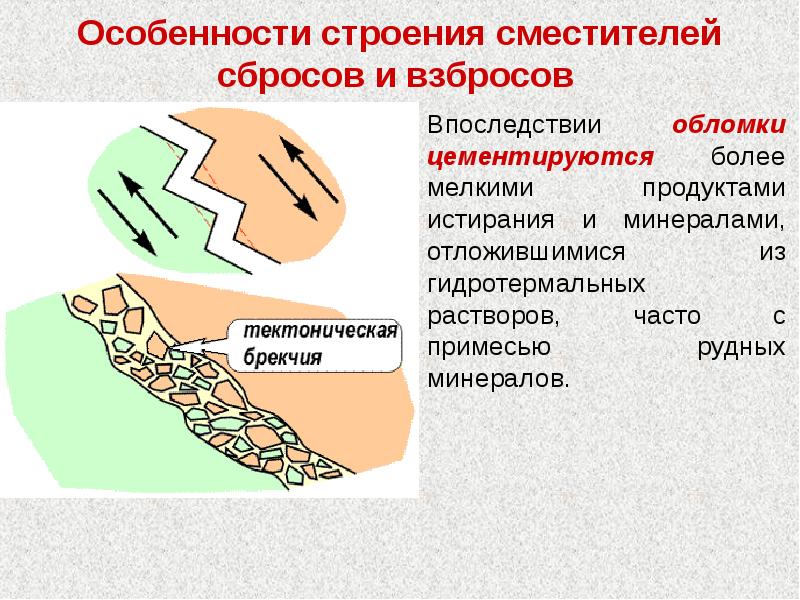

Особенности строения сместителей сбросов и взбросов Впоследствии обломки цементируются более мелкими продуктами истирания и минералами, отложившимися из гидротермальных растворов, часто с примесью рудных минералов.

Слайд 15

Описание слайда:

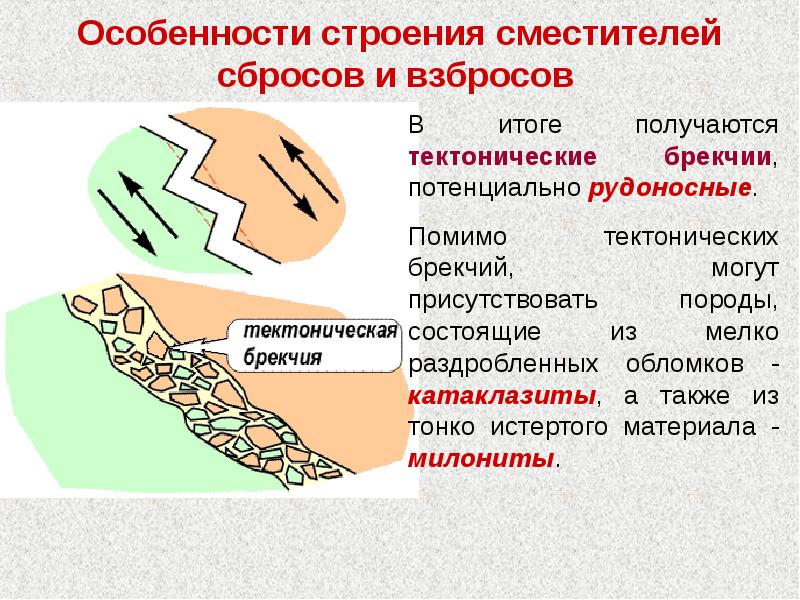

Особенности строения сместителей сбросов и взбросов В итоге получаются тектонические брекчии, потенциально рудоносные. Помимо тектонических брекчий, могут присутствовать породы, состоящие из мелко раздробленных обломков - катаклазиты, а также из тонко истертого материала - милониты.

Слайд 16

Описание слайда:

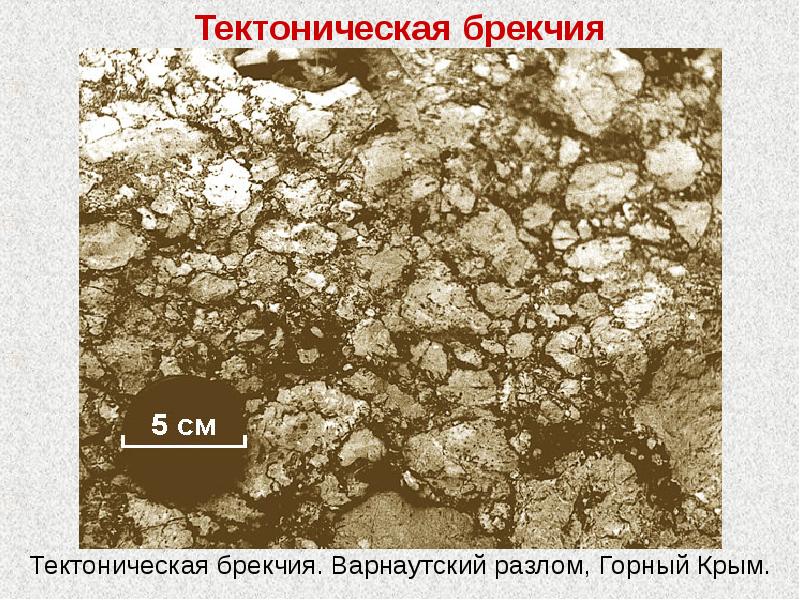

Тектоническая брекчия Тектоническая брекчия. Варнаутский разлом, Горный Крым.

Слайд 17

Описание слайда:

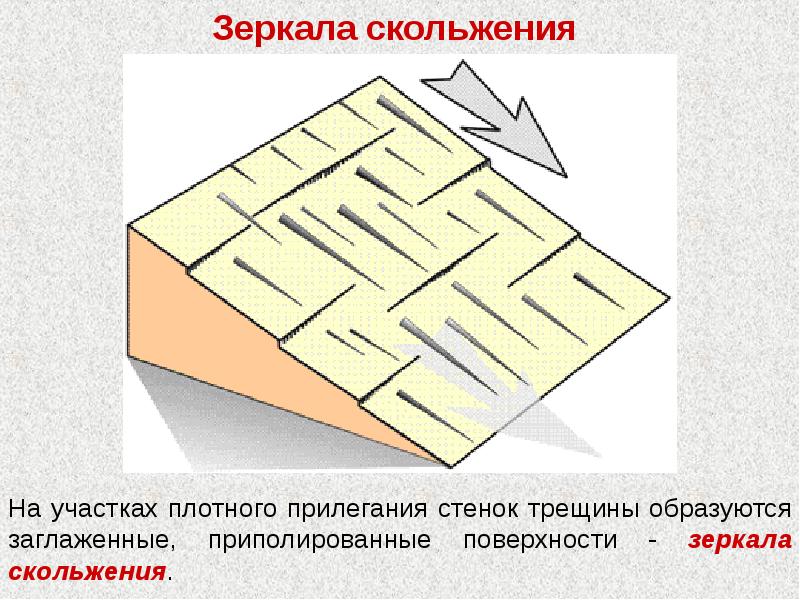

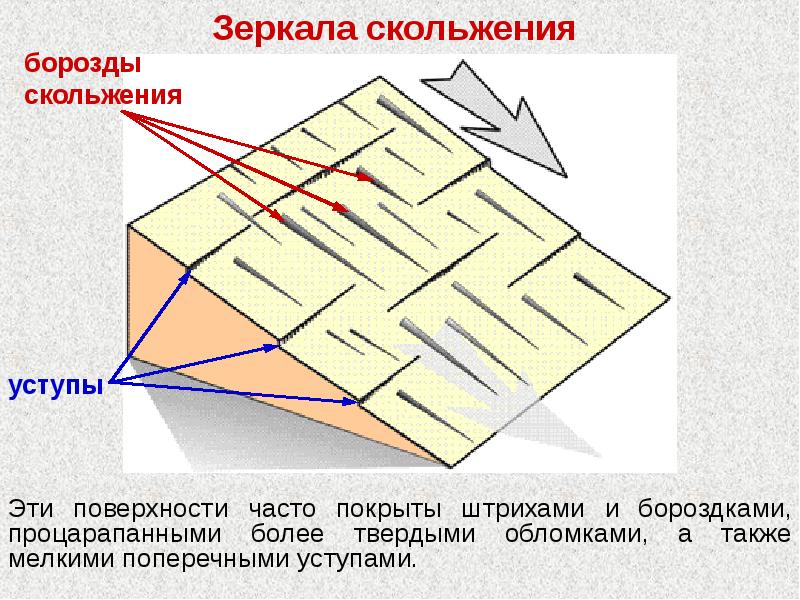

Зеркала скольжения На участках плотного прилегания стенок трещины образуются заглаженные, приполированные поверхности - зеркала скольжения.

Слайд 18

Описание слайда:

Зеркала скольжения Эти поверхности часто покрыты штрихами и бороздками, процарапанными более твердыми обломками, а также мелкими поперечными уступами.

Слайд 19

Описание слайда:

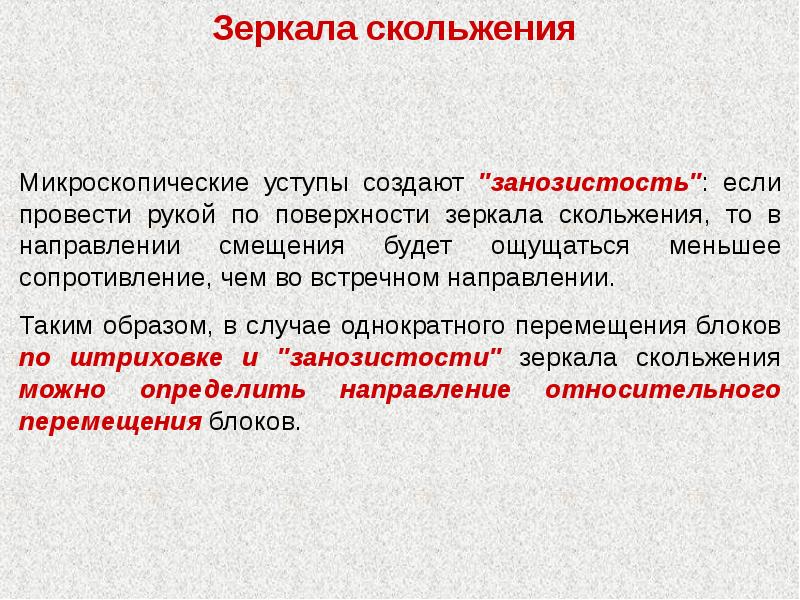

Зеркала скольжения Микроскопические уступы создают "занозистость": если провести рукой по поверхности зеркала скольжения, то в направлении смещения будет ощущаться меньшее сопротивление, чем во встречном направлении. Таким образом, в случае однократного перемещения блоков по штриховке и "занозистости" зеркала скольжения можно определить направление относительного перемещения блоков.

Слайд 20

Описание слайда:

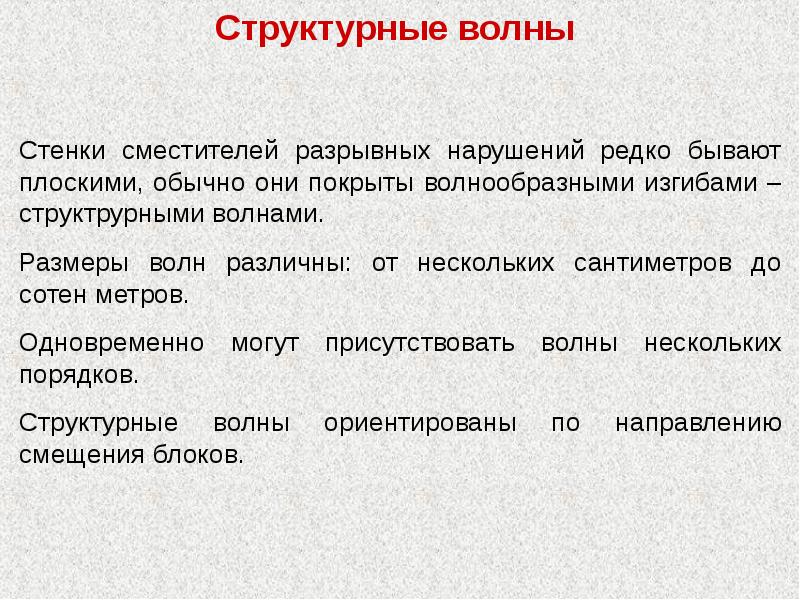

Структурные волны Стенки сместителей разрывных нарушений редко бывают плоскими, обычно они покрыты волнообразными изгибами – структрурными волнами. Размеры волн различны: от нескольких сантиметров до сотен метров. Одновременно могут присутствовать волны нескольких порядков. Структурные волны ориентированы по направлению смещения блоков.

Слайд 21

Описание слайда:

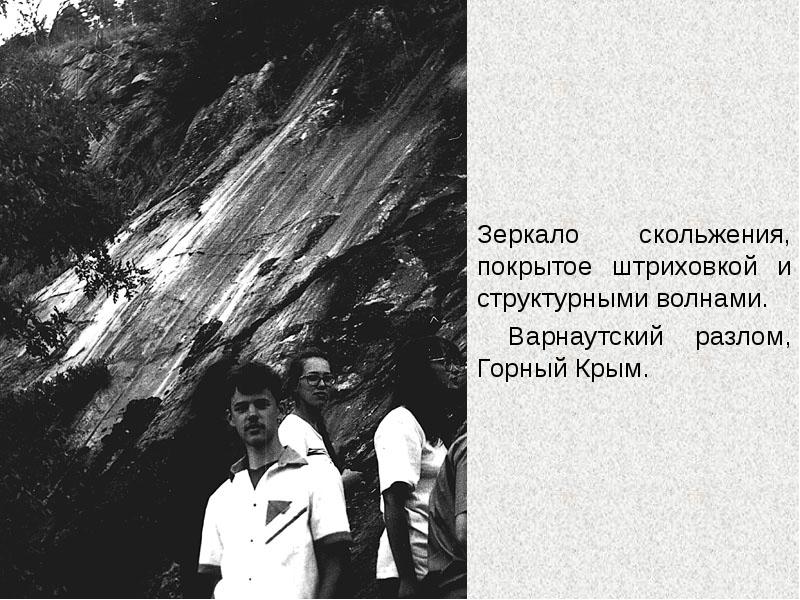

Зеркало скольжения, покрытое штриховкой и структурными волнами. Зеркало скольжения, покрытое штриховкой и структурными волнами. Варнаутский разлом, Горный Крым.

Слайд 22

Описание слайда:

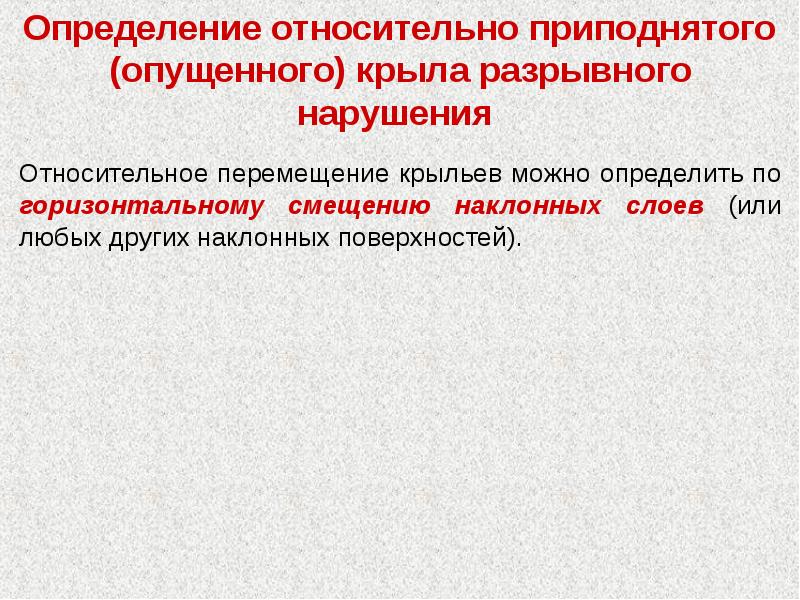

Определение относительно приподнятого (опущенного) крыла разрывного нарушения Относительное перемещение крыльев можно определить по горизонтальному смещению наклонных слоев (или любых других наклонных поверхностей).

Слайд 23

Описание слайда:

Определение относительно приподнятого (опущенного) крыла разрывного нарушения Эта блок-диаграмма показывает положение крыльев, предшествующее смещению.

Слайд 24

Описание слайда:

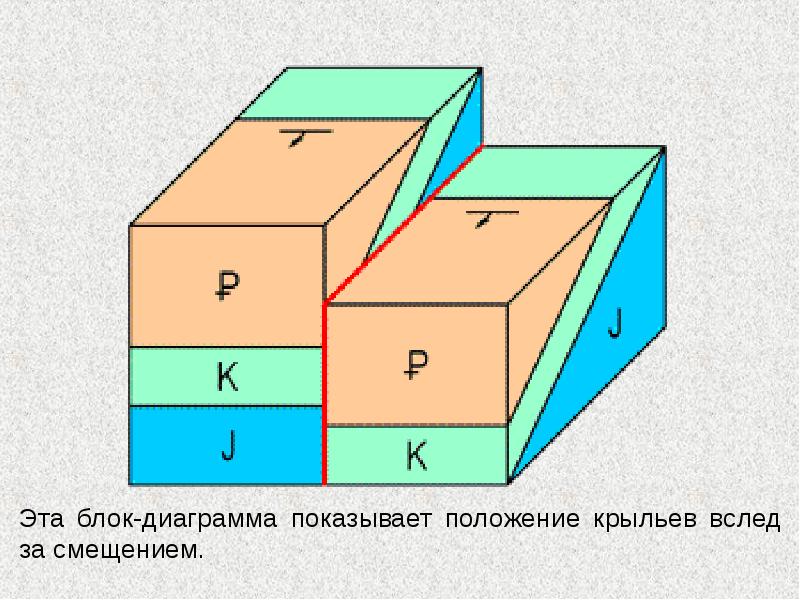

Эта блок-диаграмма показывает положение крыльев вслед за смещением. Эта блок-диаграмма показывает положение крыльев вслед за смещением.

Слайд 25

Описание слайда:

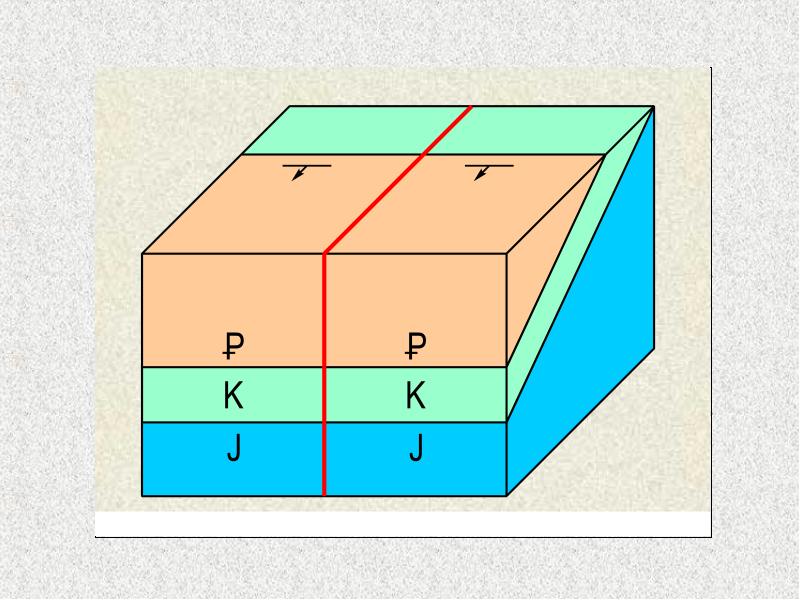

Эта блок-диаграмма показывает положение крыльев после выравнивания земной поверхности процессами денудации. Эта блок-диаграмма показывает положение крыльев после выравнивания земной поверхности процессами денудации.

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

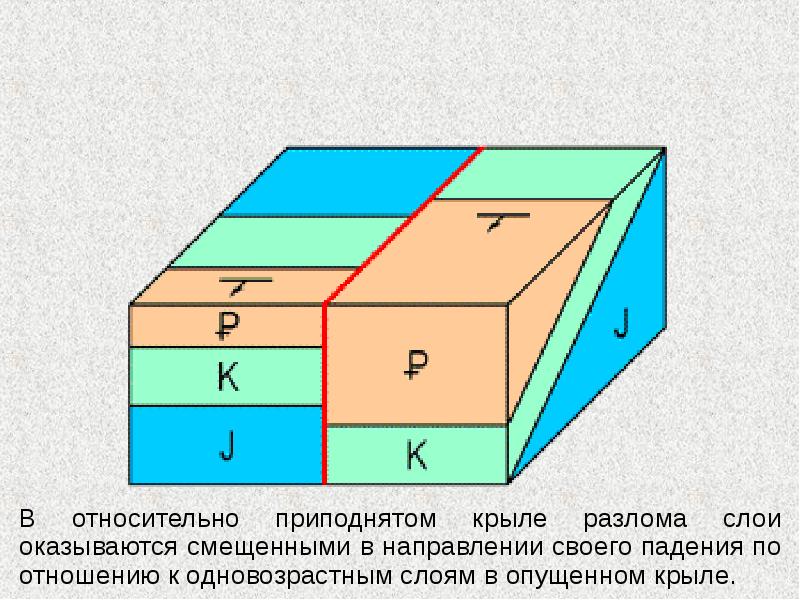

В относительно приподнятом крыле разлома слои оказываются смещенными в направлении своего падения по отношению к одновозрастным слоям в опущенном крыле. В относительно приподнятом крыле разлома слои оказываются смещенными в направлении своего падения по отношению к одновозрастным слоям в опущенном крыле.

Слайд 28

Описание слайда:

Правило «пяти П» Поднятый Пласт Перемещен По Падению

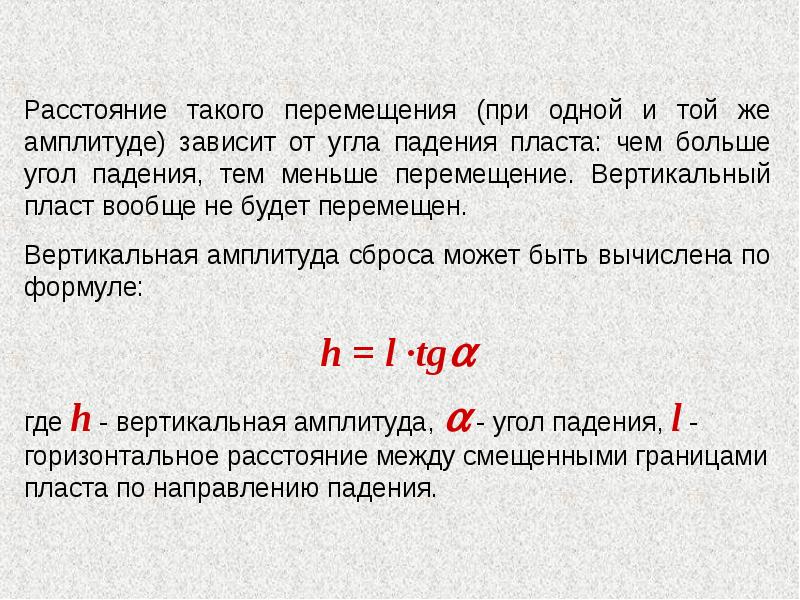

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

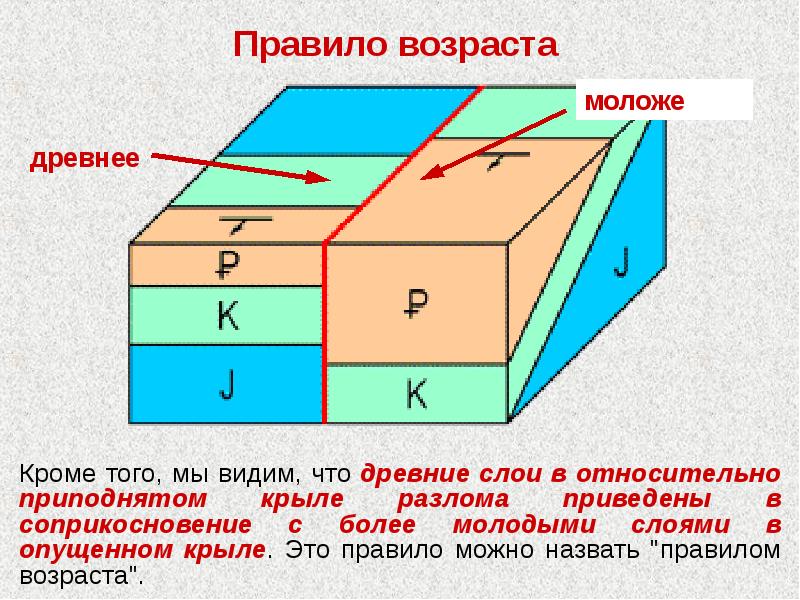

Правило возраста Кроме того, мы видим, что древние слои в относительно приподнятом крыле разлома приведены в соприкосновение с более молодыми слоями в опущенном крыле. Это правило можно назвать "правилом возраста".

Слайд 31

Описание слайда:

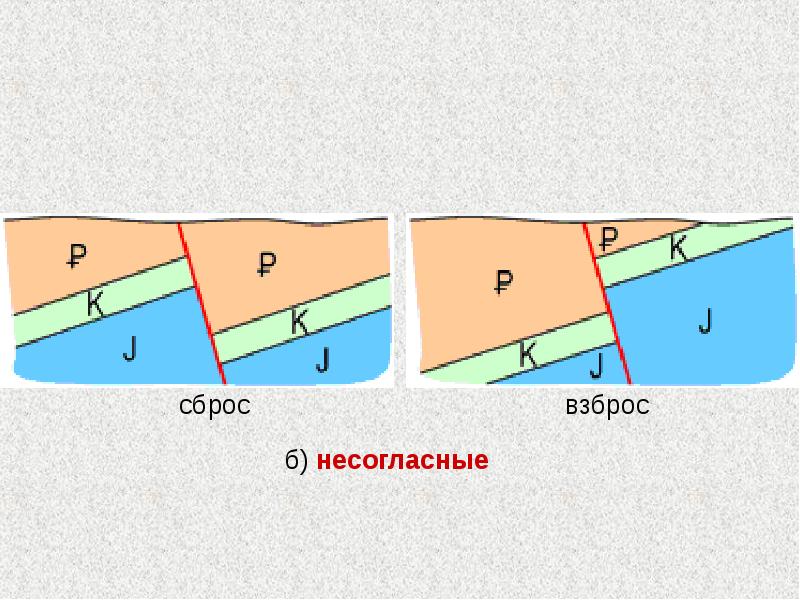

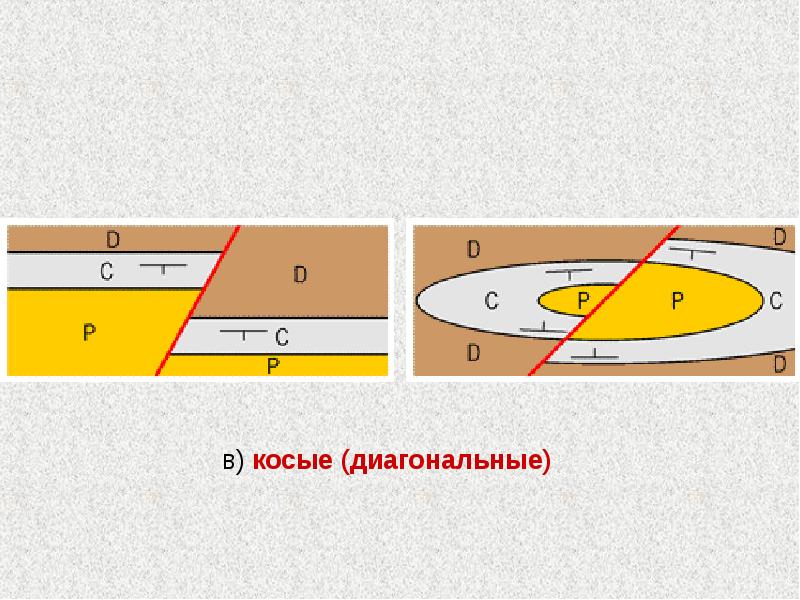

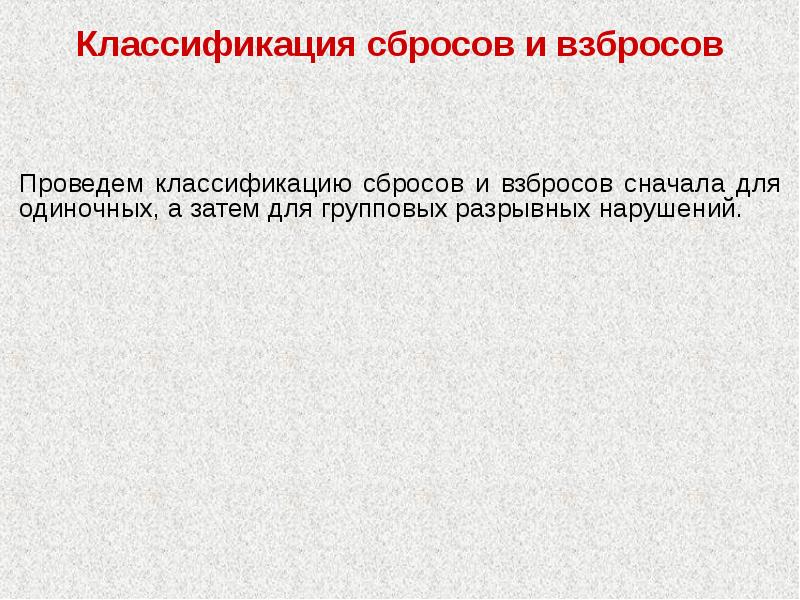

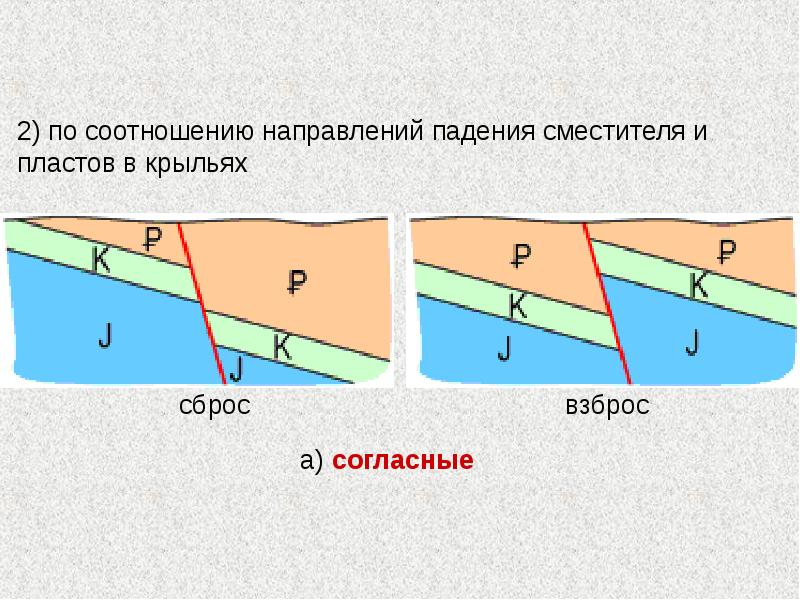

Классификация сбросов и взбросов Проведем классификацию сбросов и взбросов сначала для одиночных, а затем для групповых разрывных нарушений.

Слайд 32

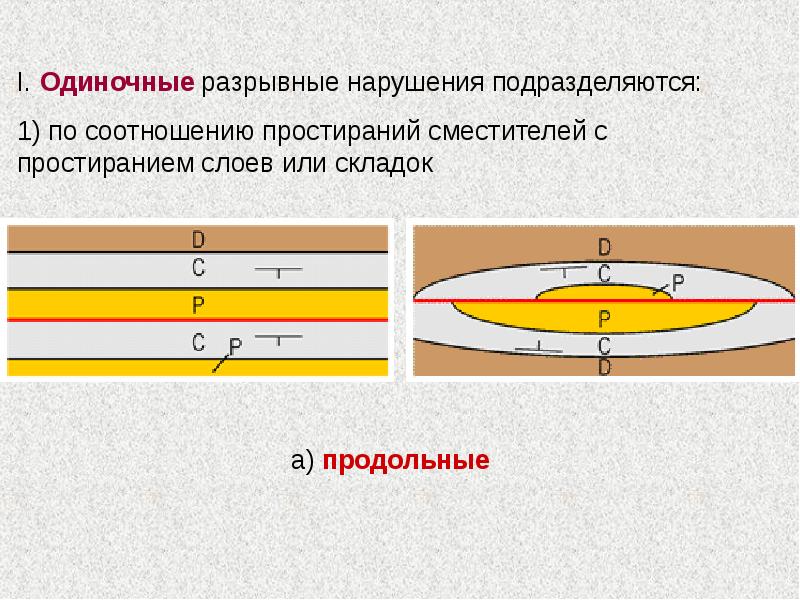

Описание слайда:

Слайд 33

Описание слайда:

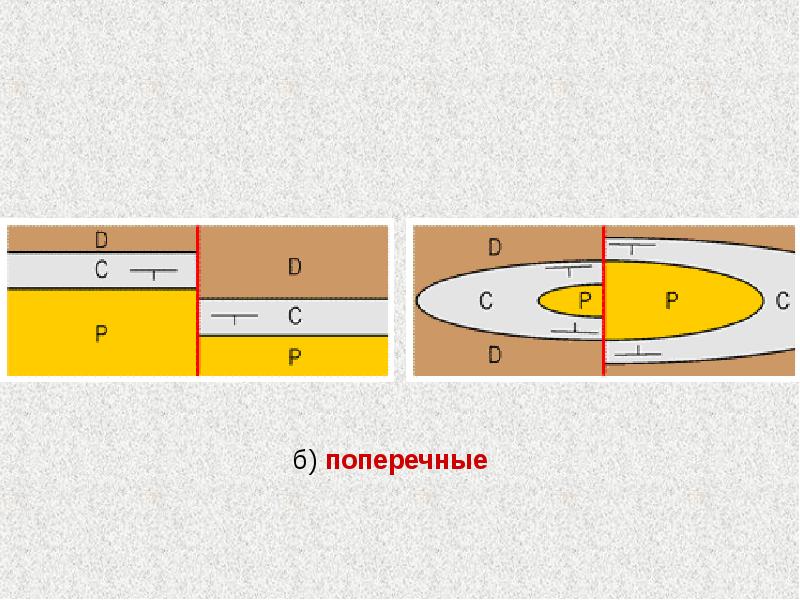

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

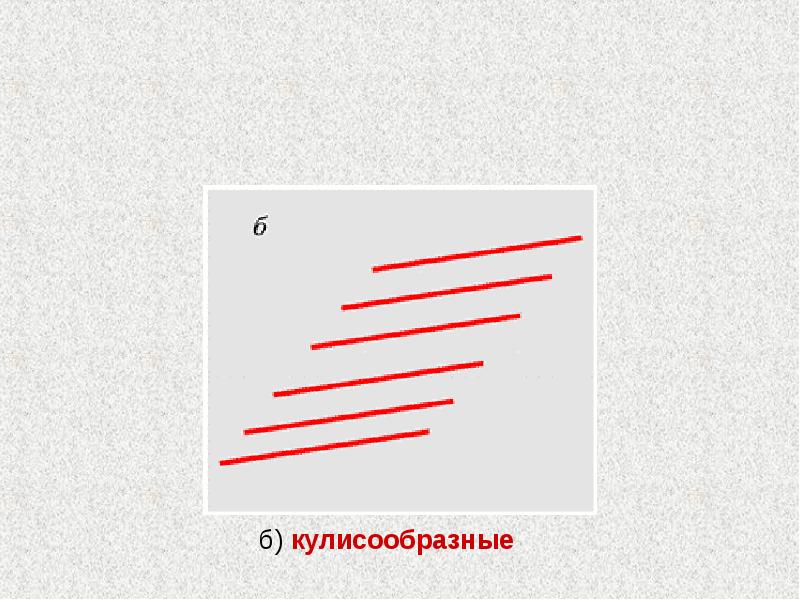

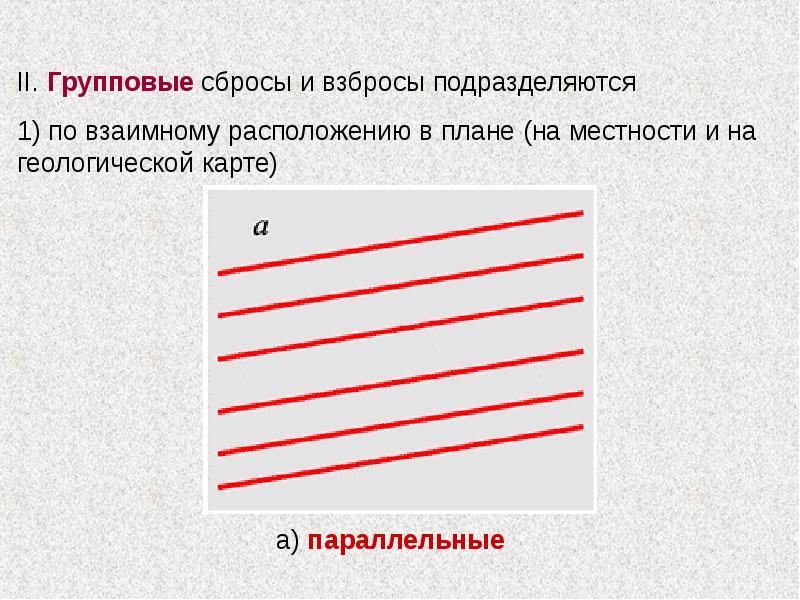

Слайд 37

Описание слайда:

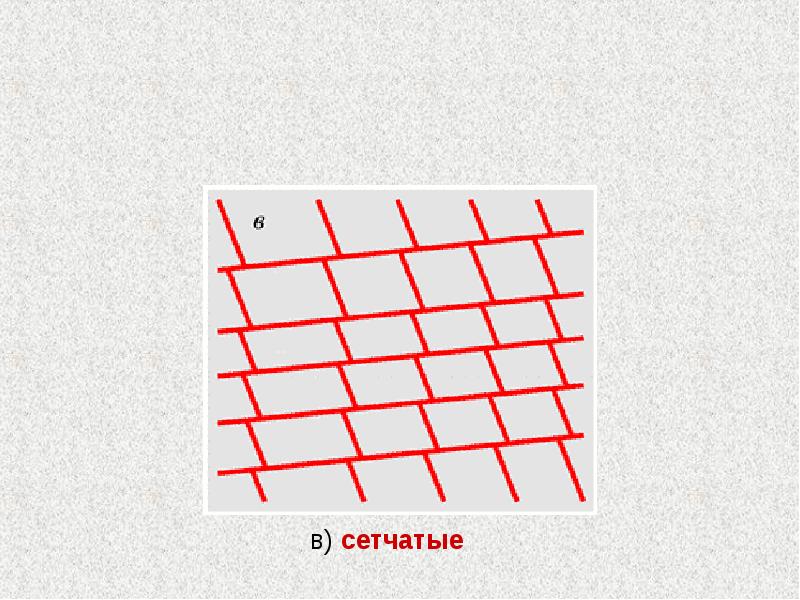

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

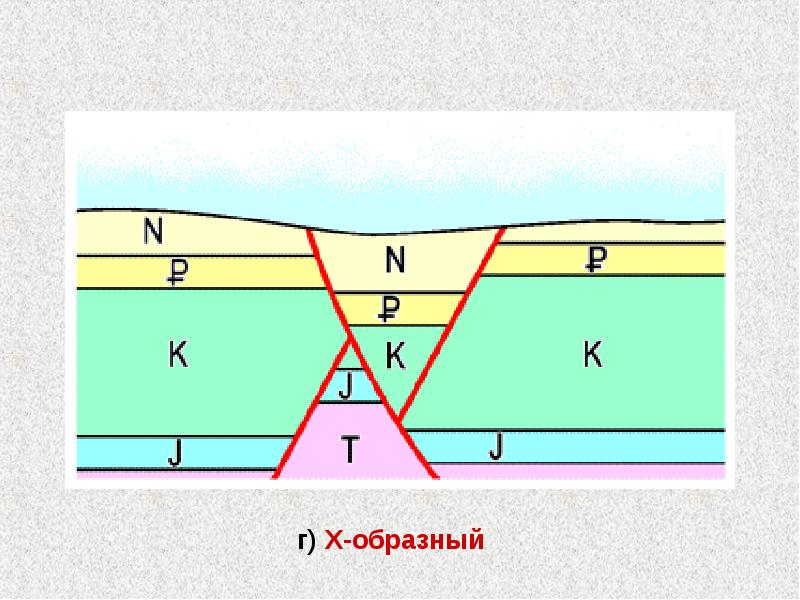

Слайд 40

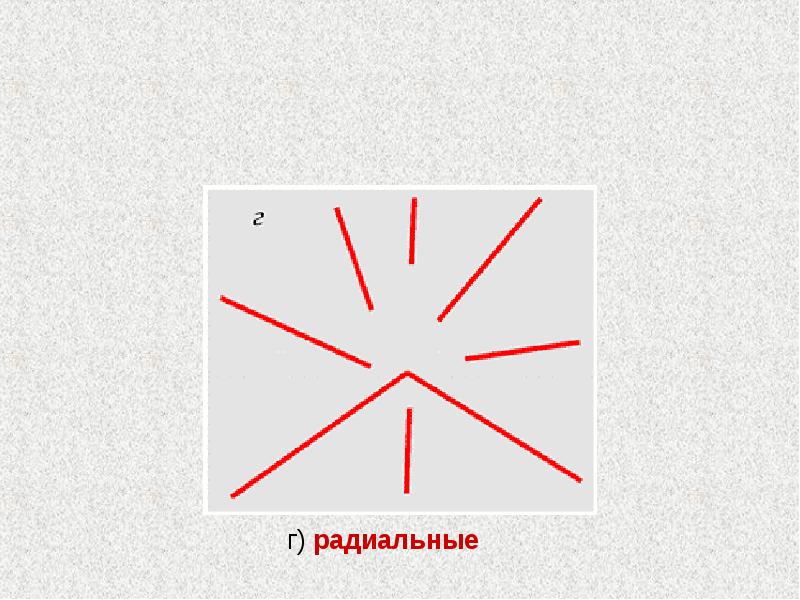

Описание слайда:

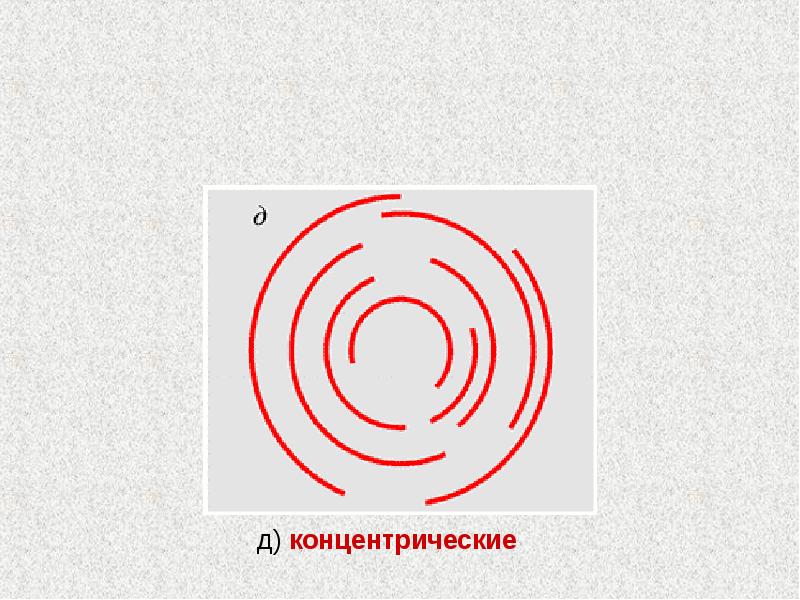

Слайд 41

Описание слайда:

Слайд 42

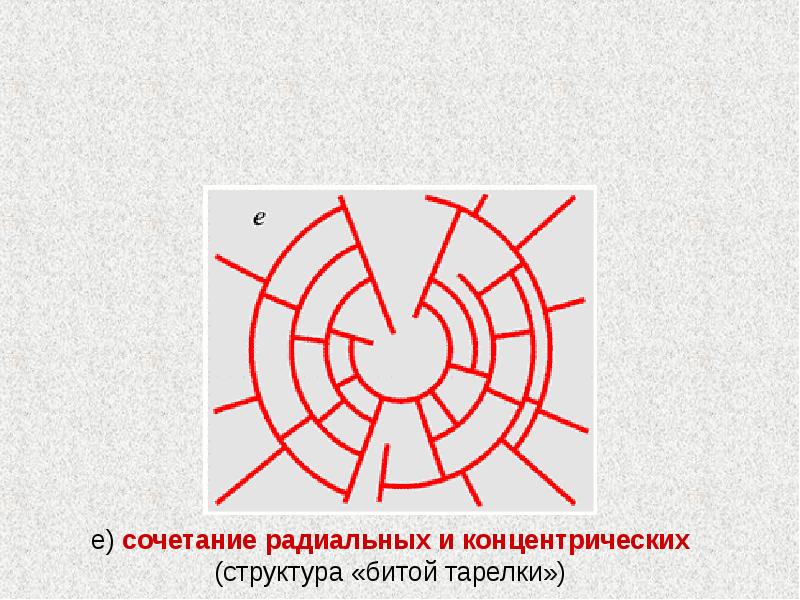

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

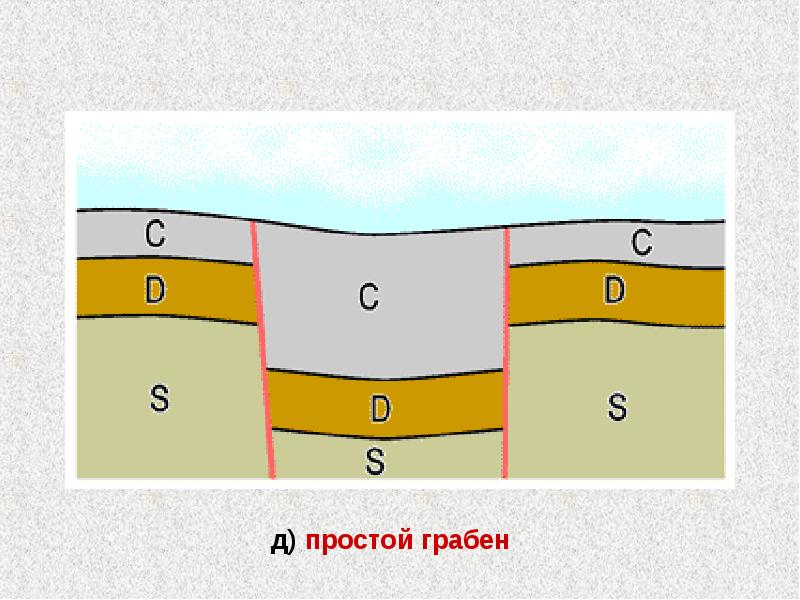

Слайд 45

Описание слайда:

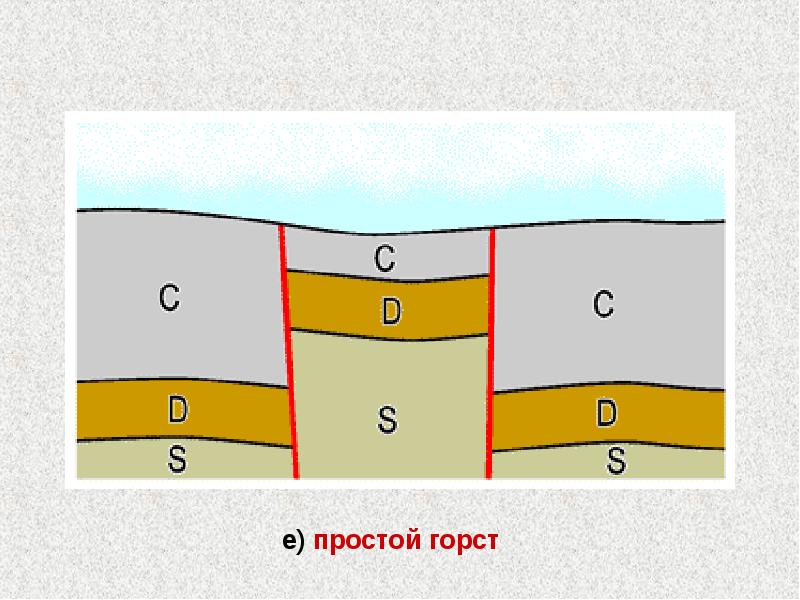

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

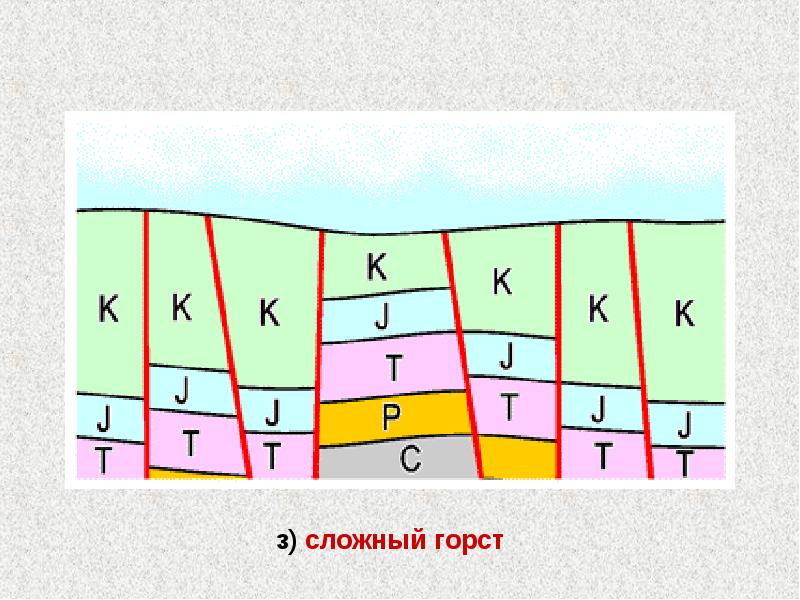

Слайд 48

Описание слайда:

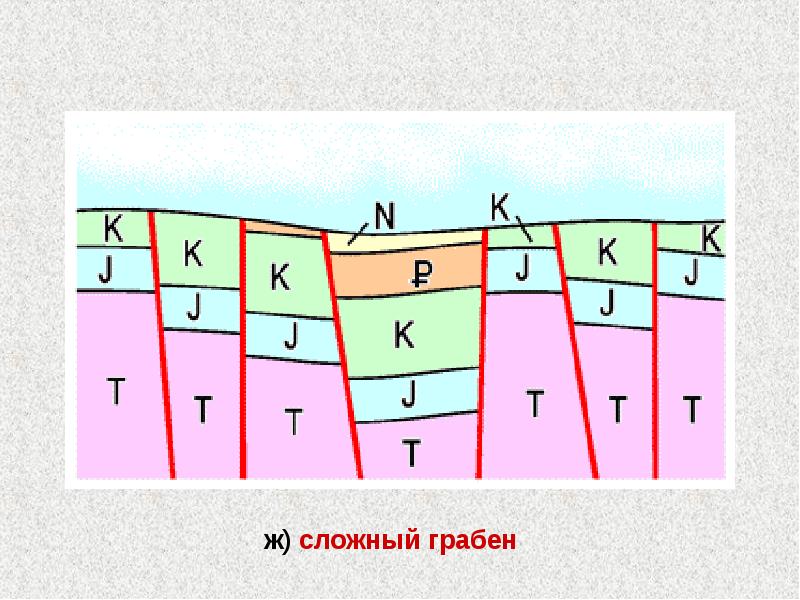

Слайд 49

Описание слайда:

Слайд 50

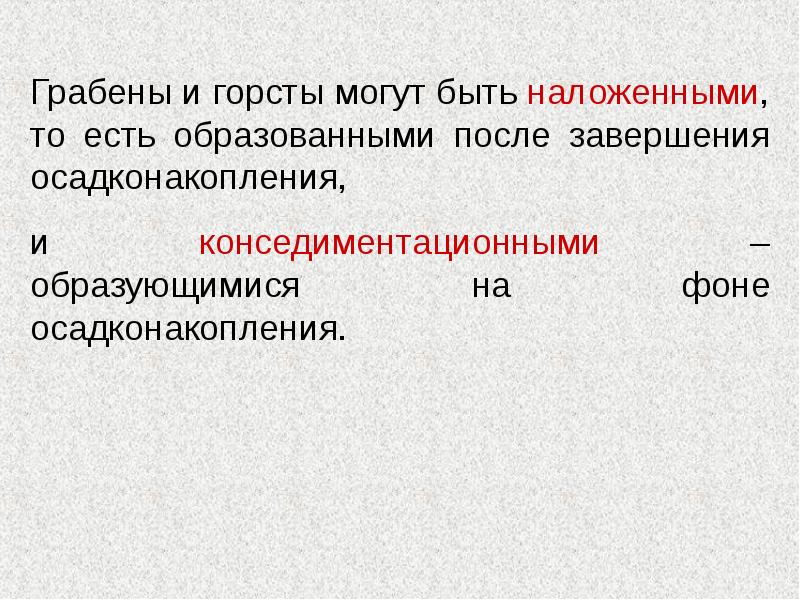

Описание слайда:

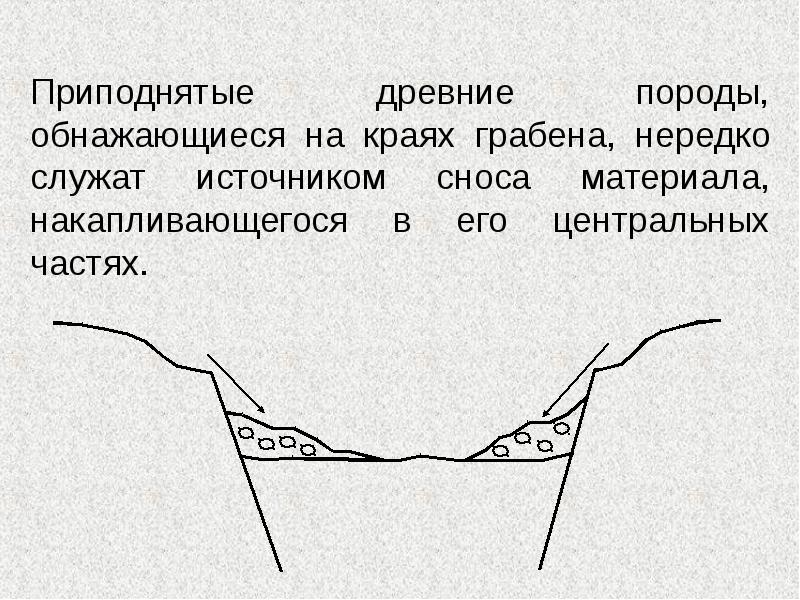

Слайд 51

Описание слайда:

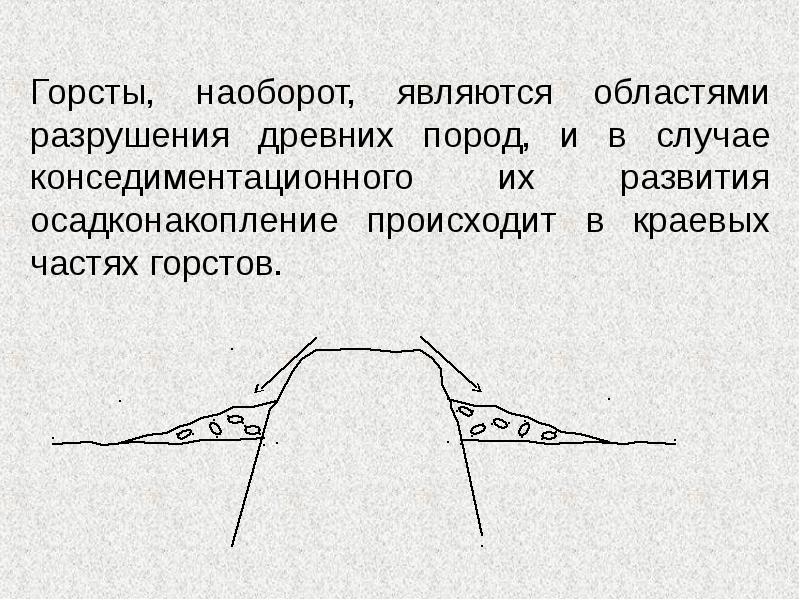

Слайд 52

Описание слайда:

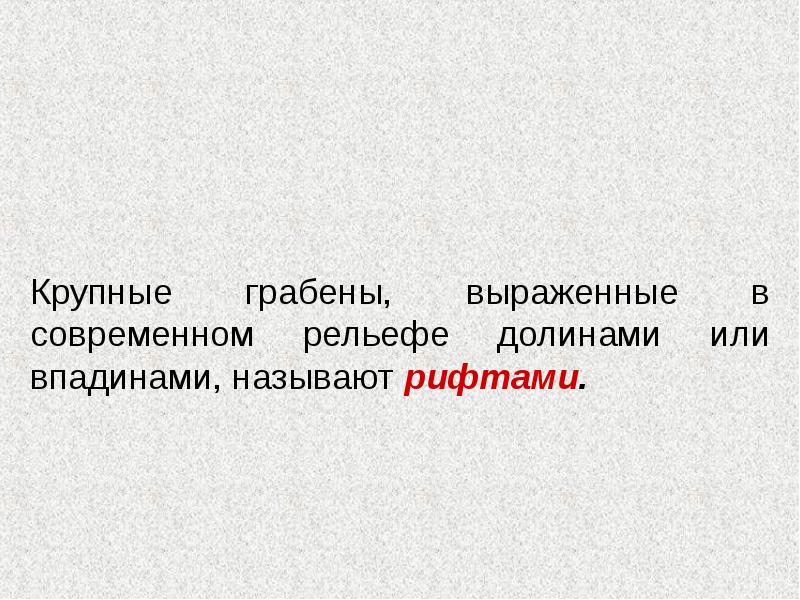

Слайд 53

Описание слайда:

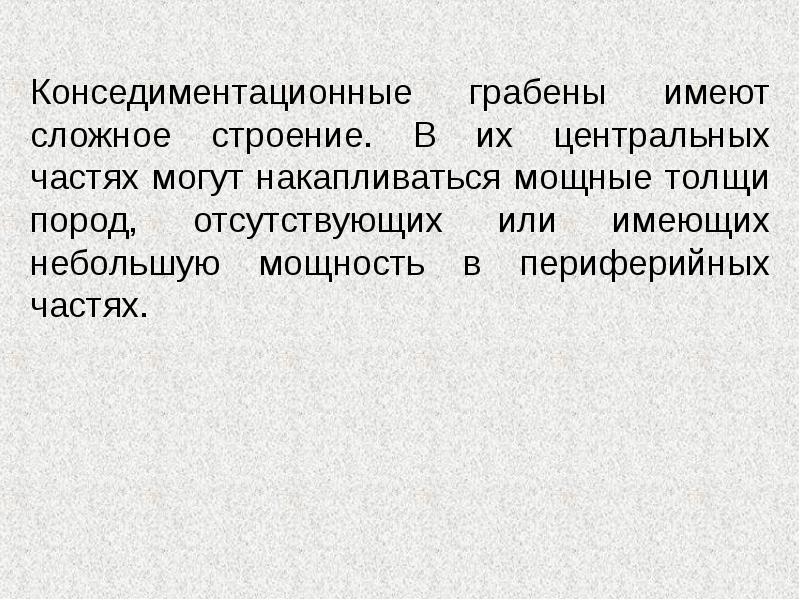

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

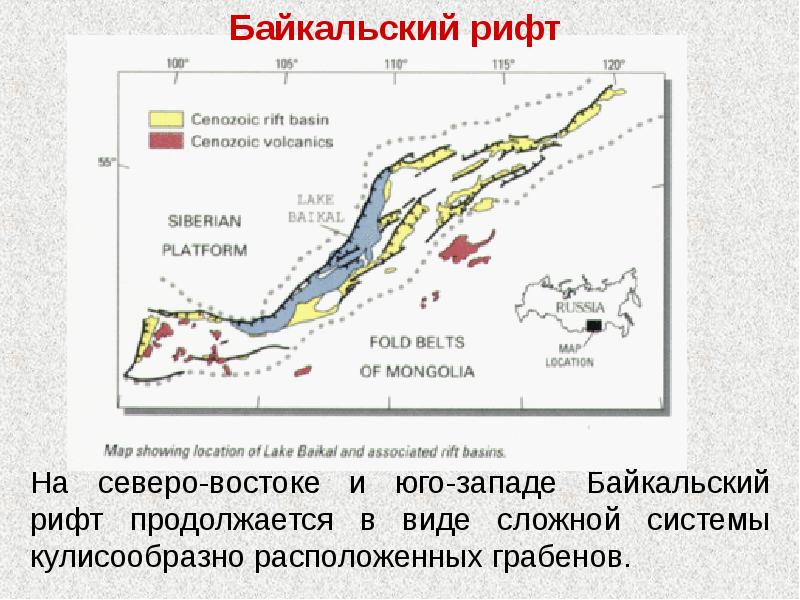

Байкальский рифт

Слайд 56

Описание слайда:

Байкальский рифт

Слайд 57

Описание слайда:

Байкальский рифт

Слайд 58

Описание слайда:

Байкальский рифт

Слайд 59

Описание слайда:

Восточно-Африканская система рифтов

Слайд 60

Описание слайда:

Восточно-Африканская система рифтов

Слайд 61

Описание слайда:

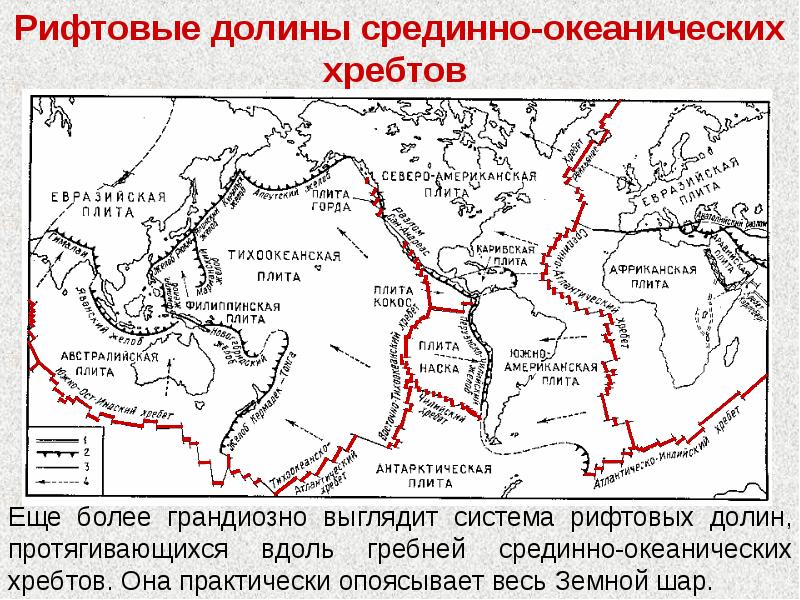

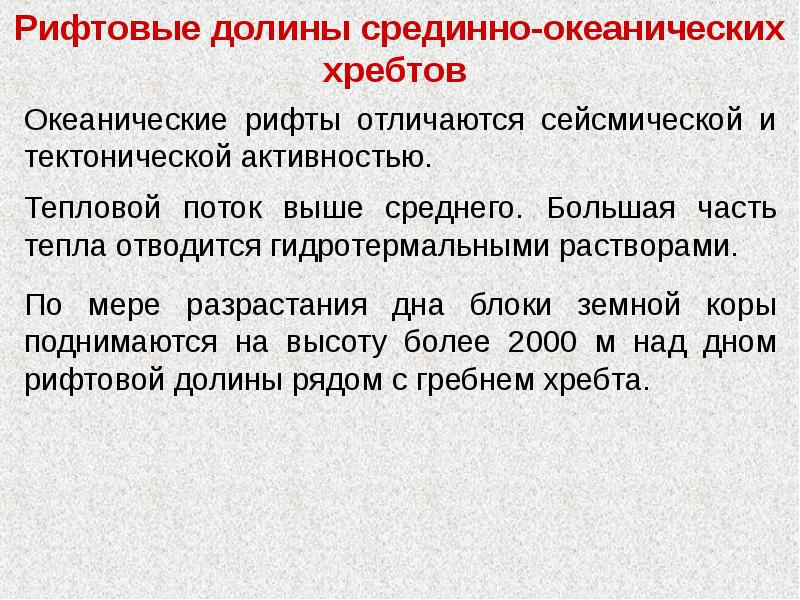

Рифтовые долины срединно-океанических хребтов

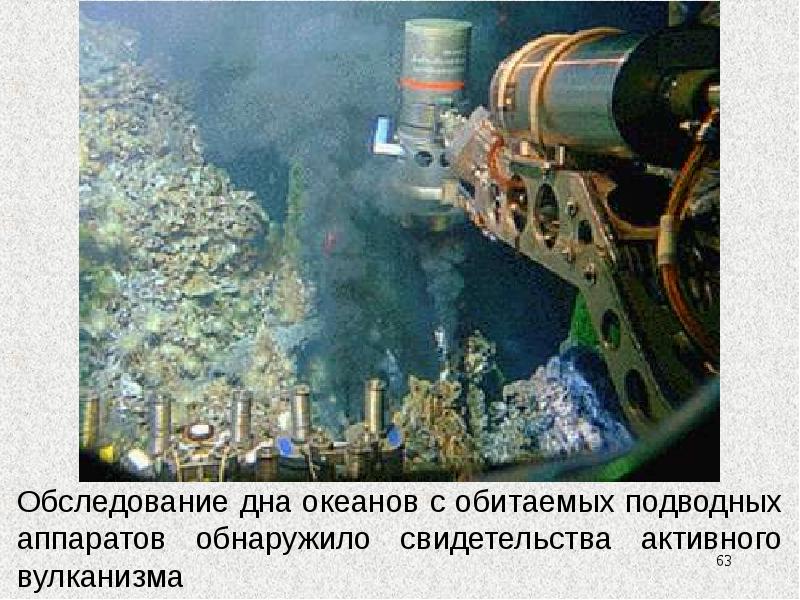

Слайд 62

Описание слайда:

Рифтовые долины срединно-океанических хребтов

Слайд 63

Описание слайда:

Слайд 64

Описание слайда:

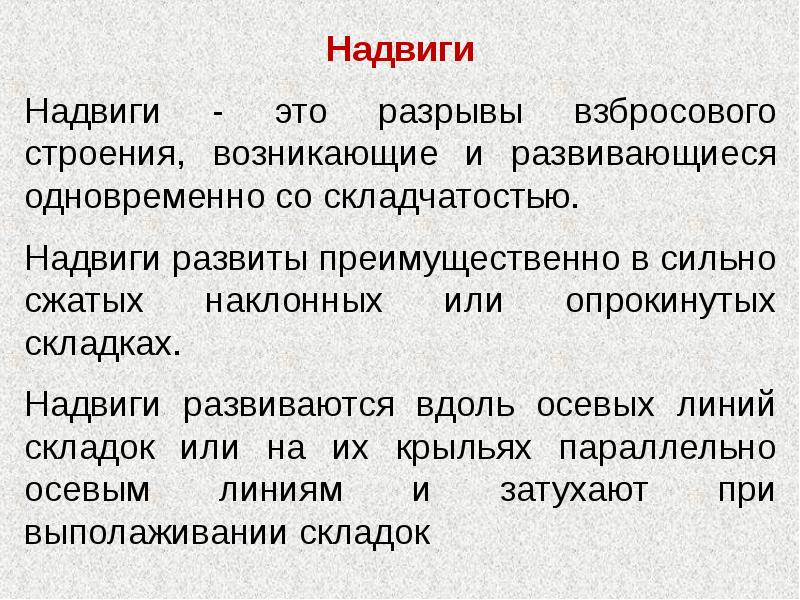

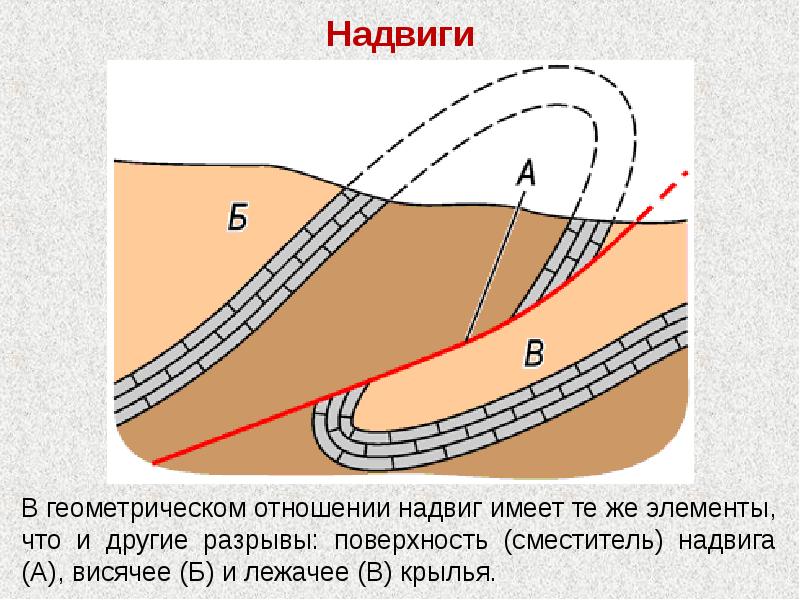

Надвиги

Слайд 65

Описание слайда:

Надвиги

Слайд 66

Описание слайда:

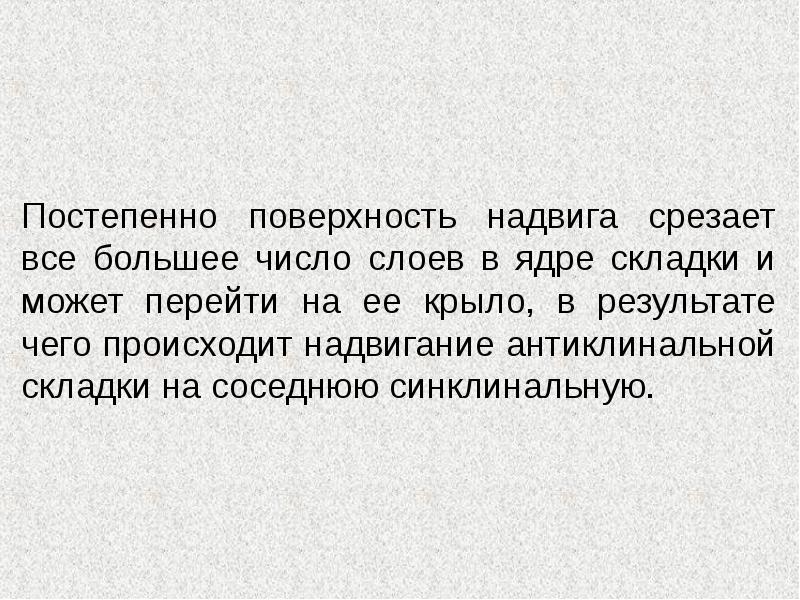

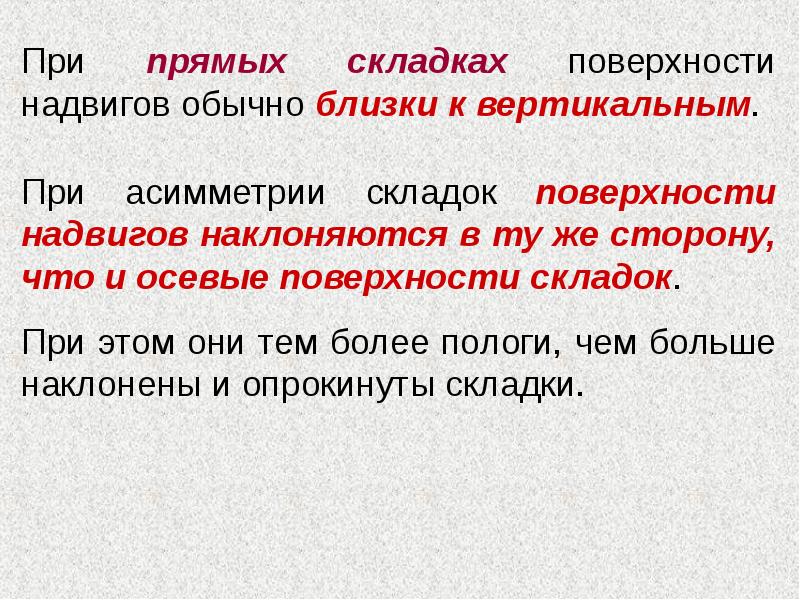

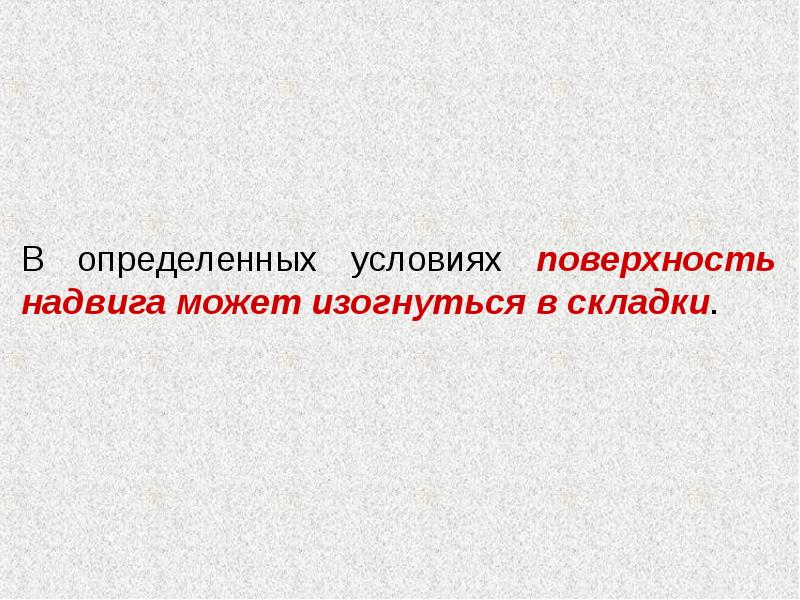

Слайд 67

Описание слайда:

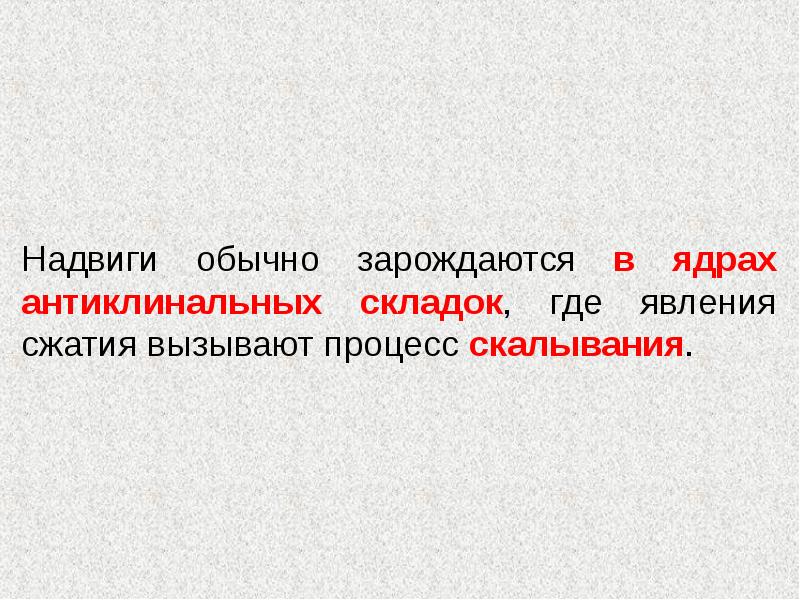

Слайд 68

Описание слайда:

Слайд 69

Описание слайда:

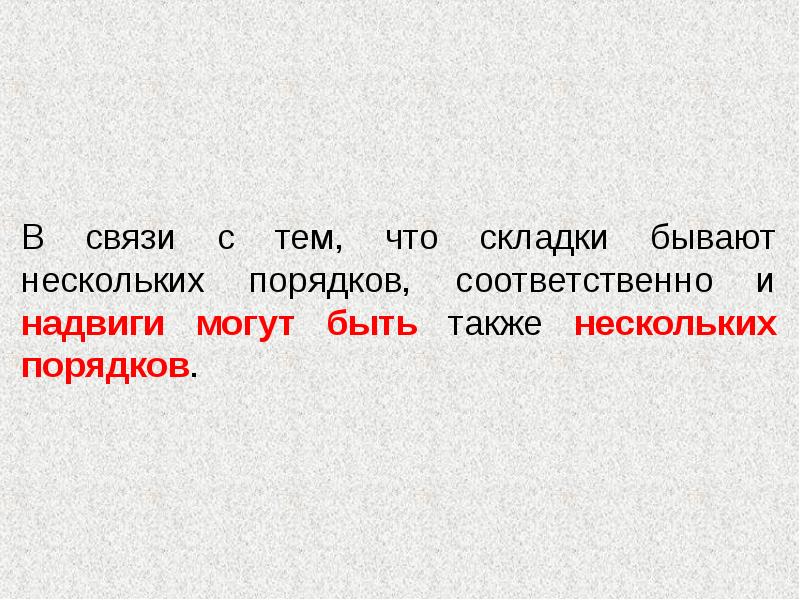

Слайд 70

Описание слайда:

Слайд 71

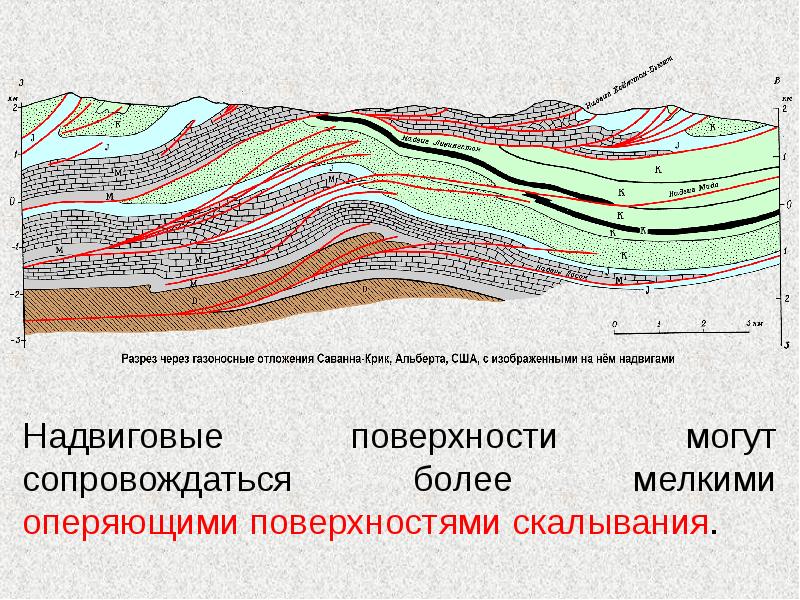

Описание слайда:

Слайд 72

Описание слайда:

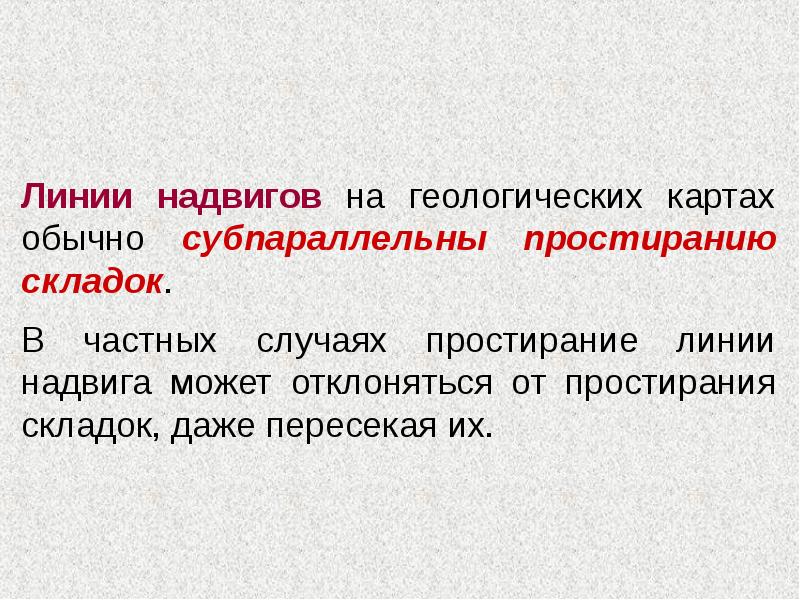

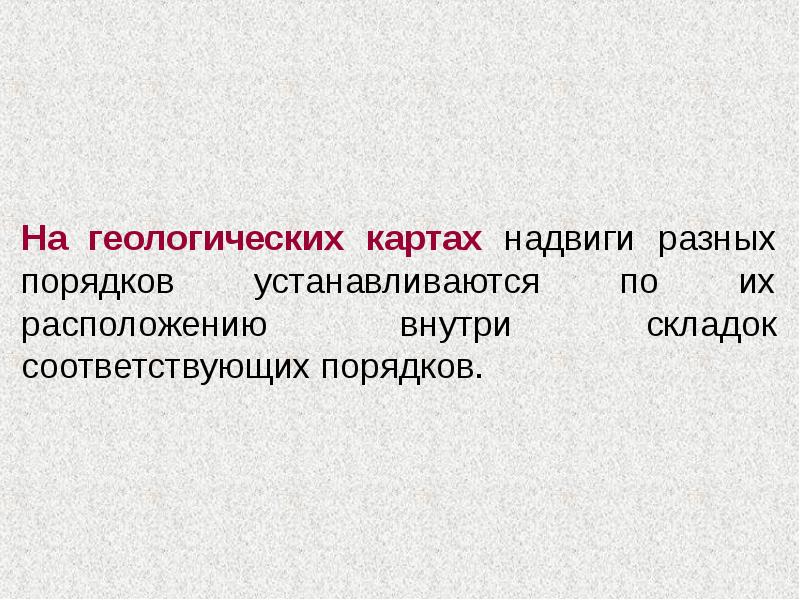

Слайд 73

Описание слайда:

Слайд 74

Описание слайда:

Слайд 75

Описание слайда:

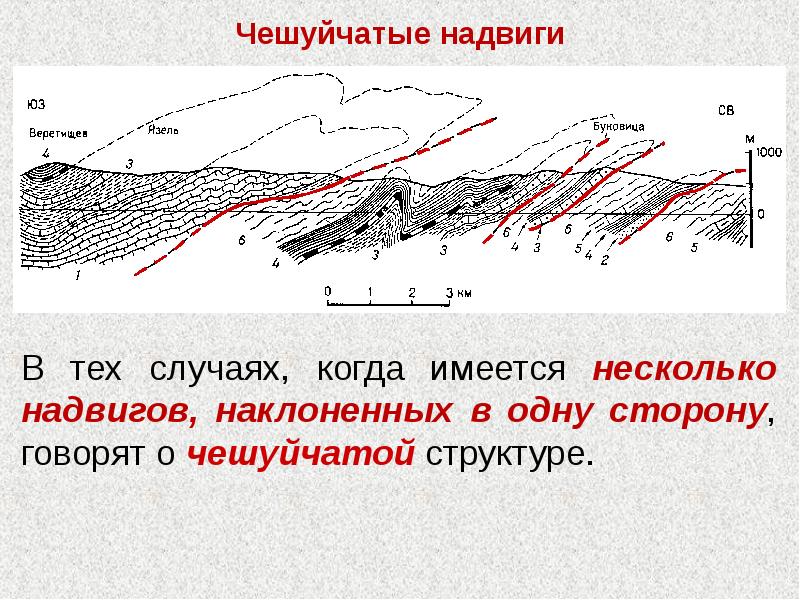

Чешуйчатые надвиги

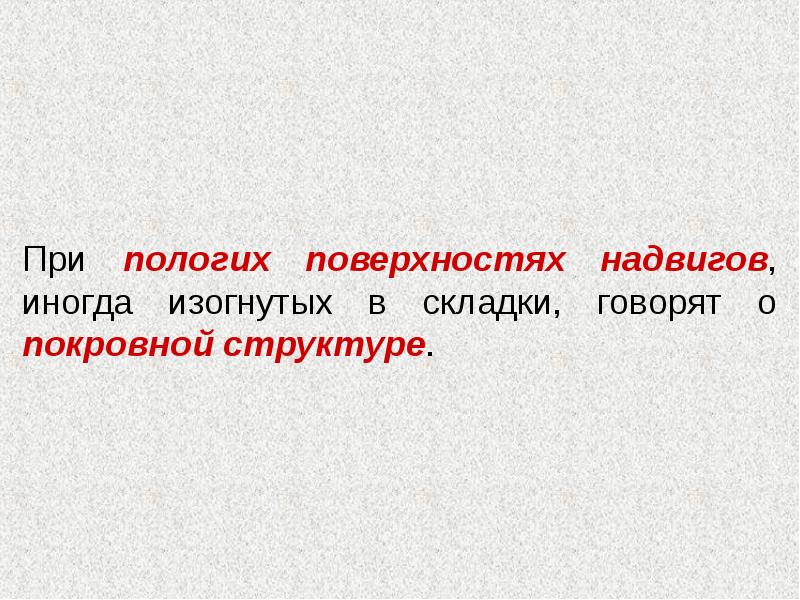

Слайд 76

Описание слайда:

Слайд 77

Описание слайда:

Слайд 78

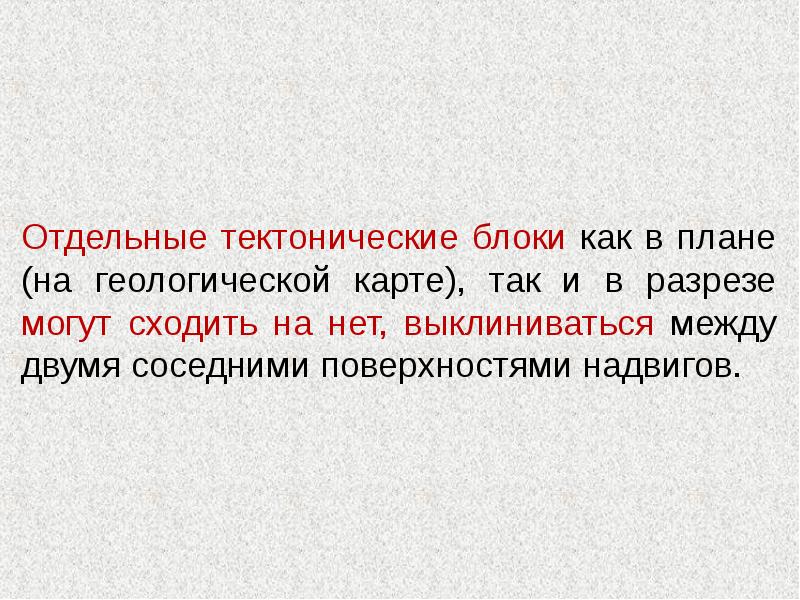

Описание слайда:

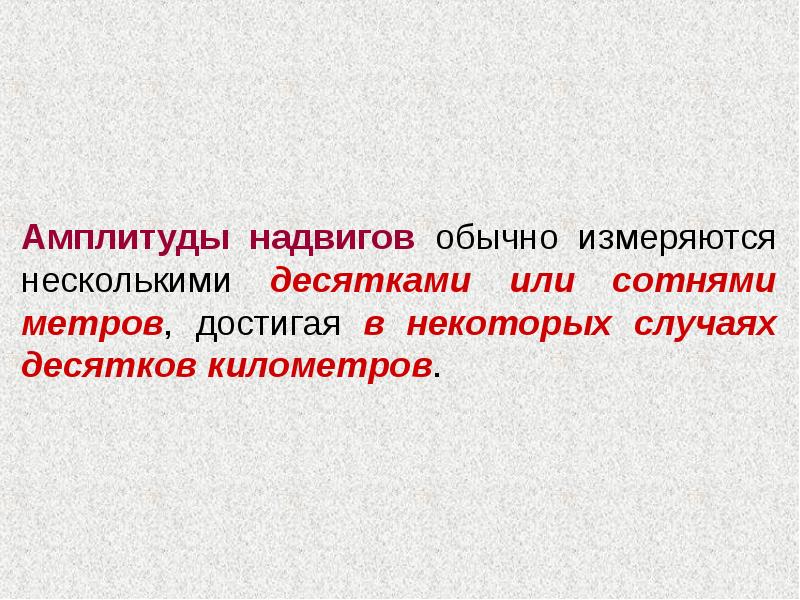

Слайд 79

Описание слайда:

Слайд 80

Описание слайда:

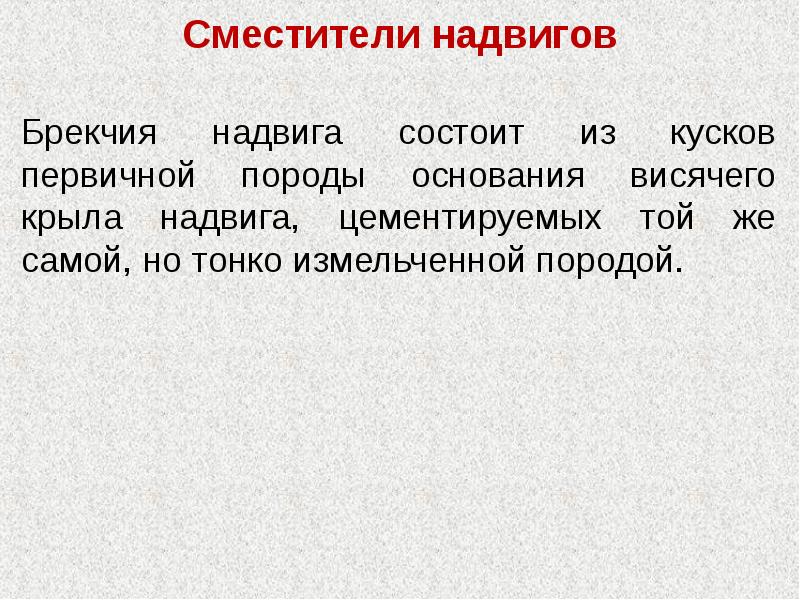

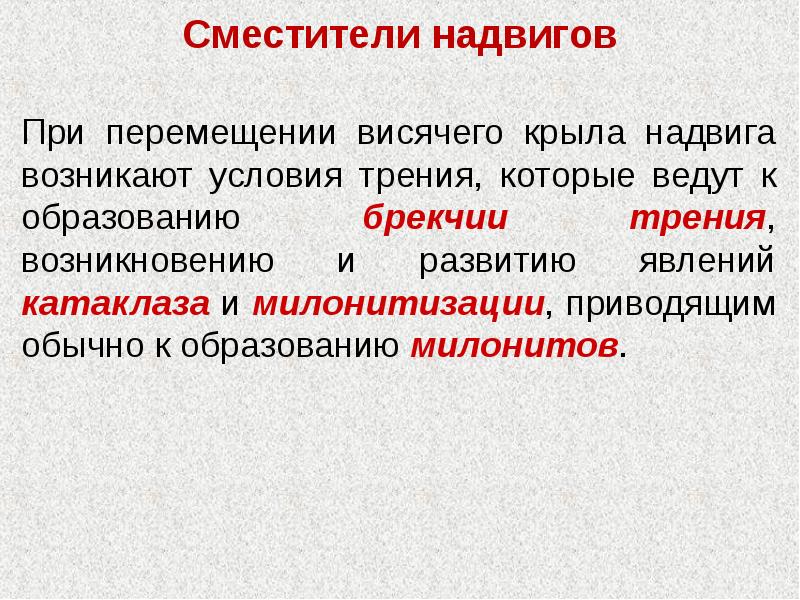

Сместители надвигов

Слайд 81

Описание слайда:

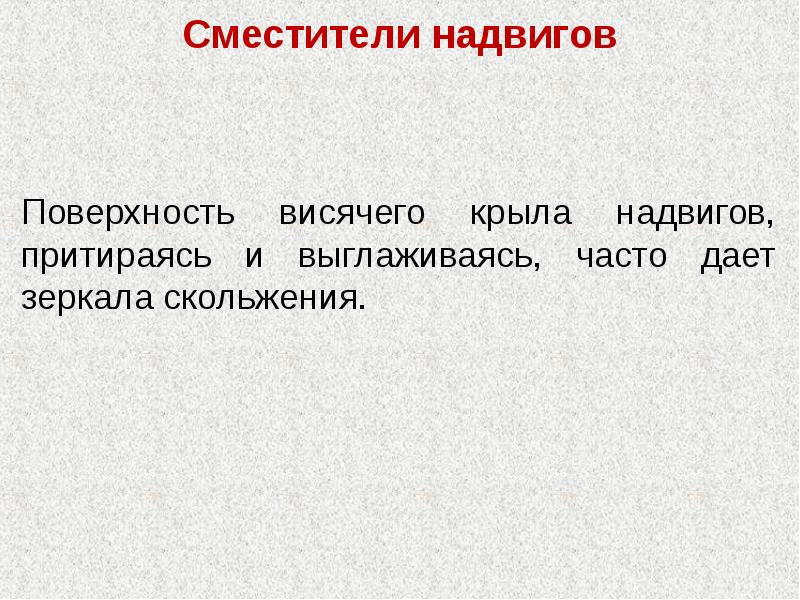

Сместители надвигов

Слайд 82

Описание слайда:

Сместители надвигов

Слайд 83

Описание слайда:

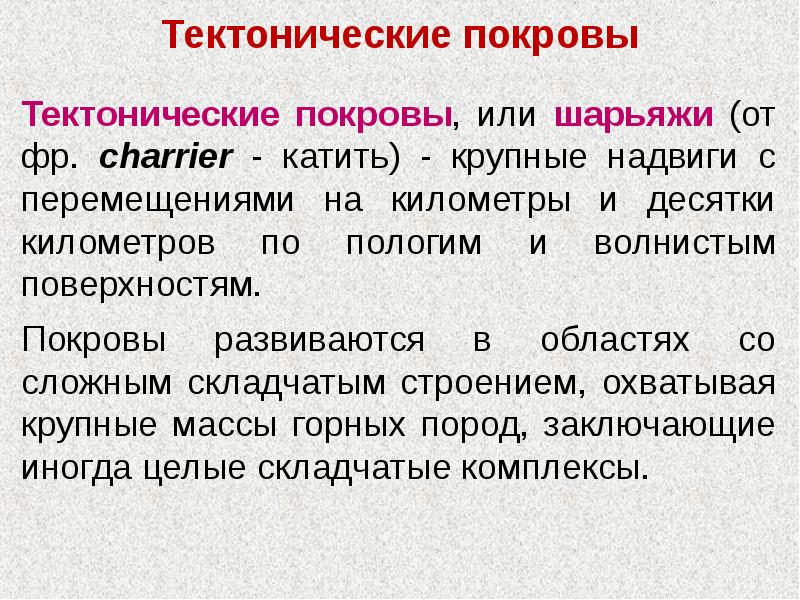

Тектонические покровы

Слайд 84

Описание слайда:

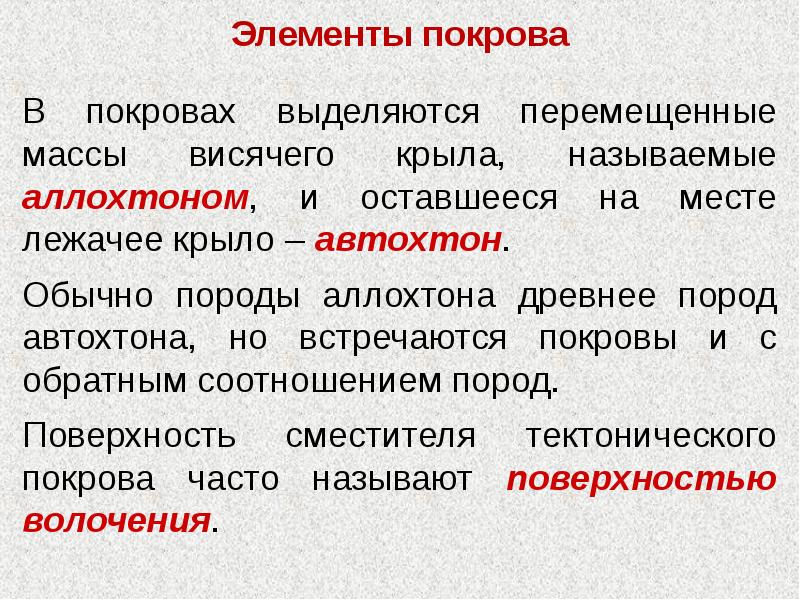

Элементы покрова

Слайд 85

Описание слайда:

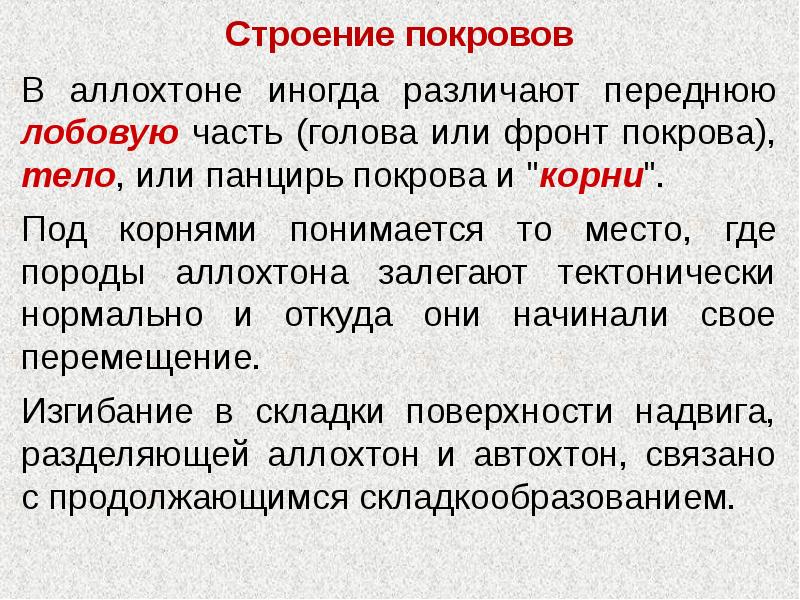

Строение покровов

Слайд 86

Описание слайда:

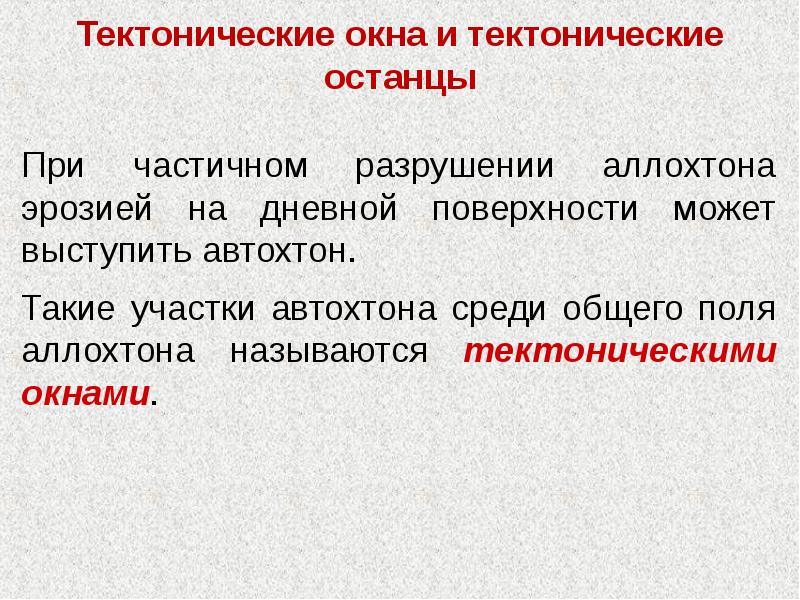

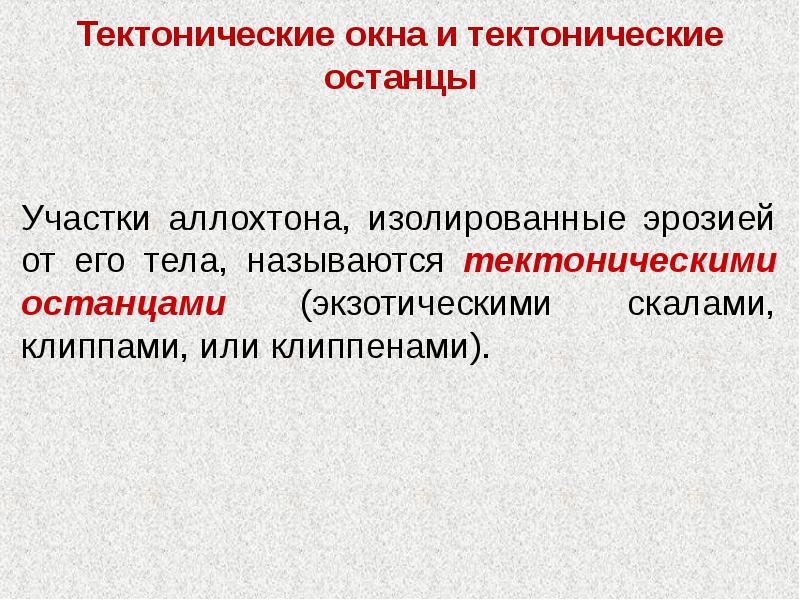

Тектонические окна и тектонические останцы

Слайд 87

Описание слайда:

Тектонические окна и тектонические останцы

Слайд 88

Описание слайда:

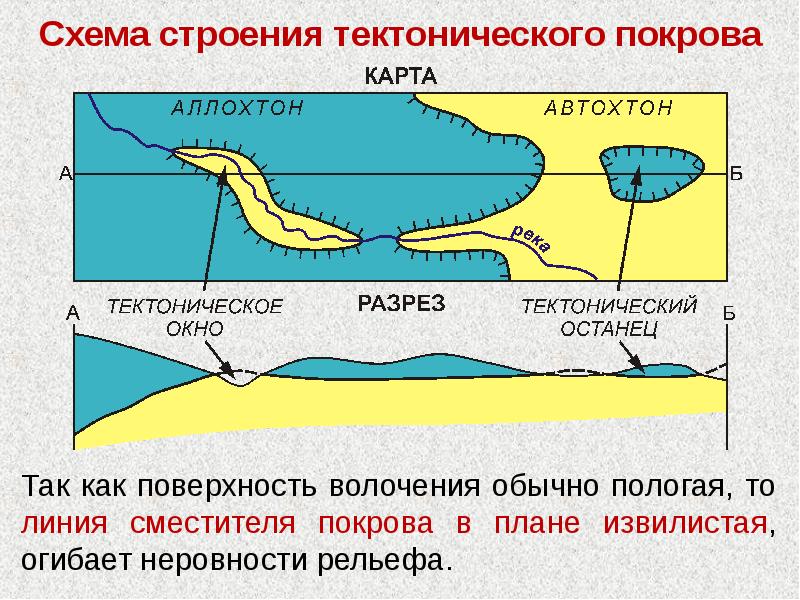

Схема строения тектонического покрова

Слайд 89

Описание слайда:

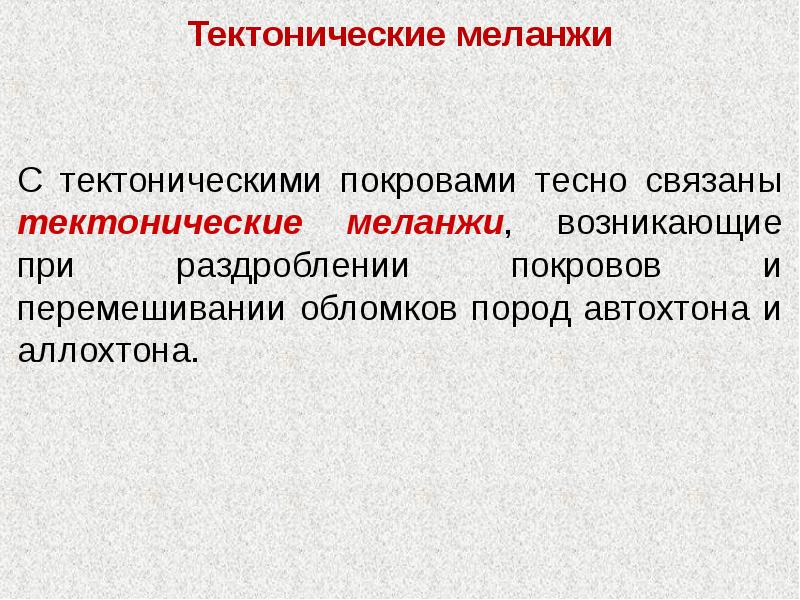

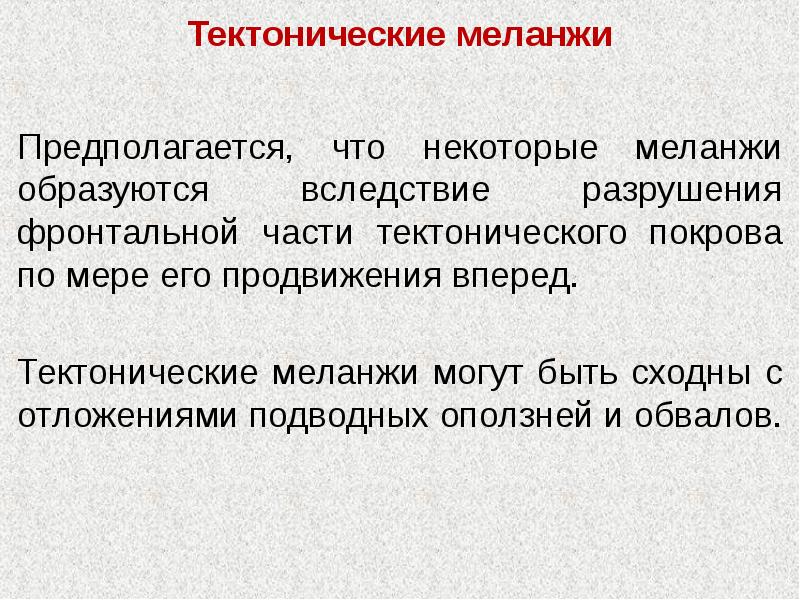

Тектонические меланжи

Слайд 90

Описание слайда:

Тектонические меланжи

Слайд 91

Описание слайда:

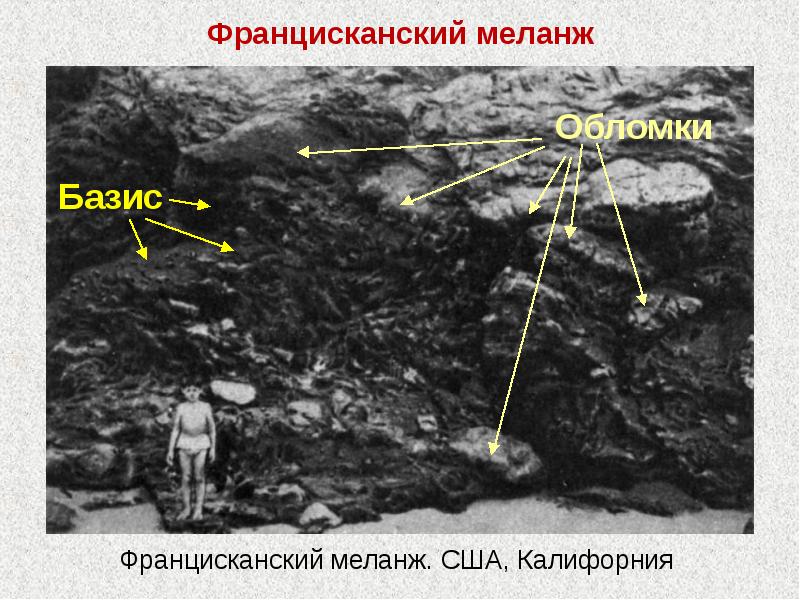

Францисканский меланж

Слайд 92

Описание слайда:

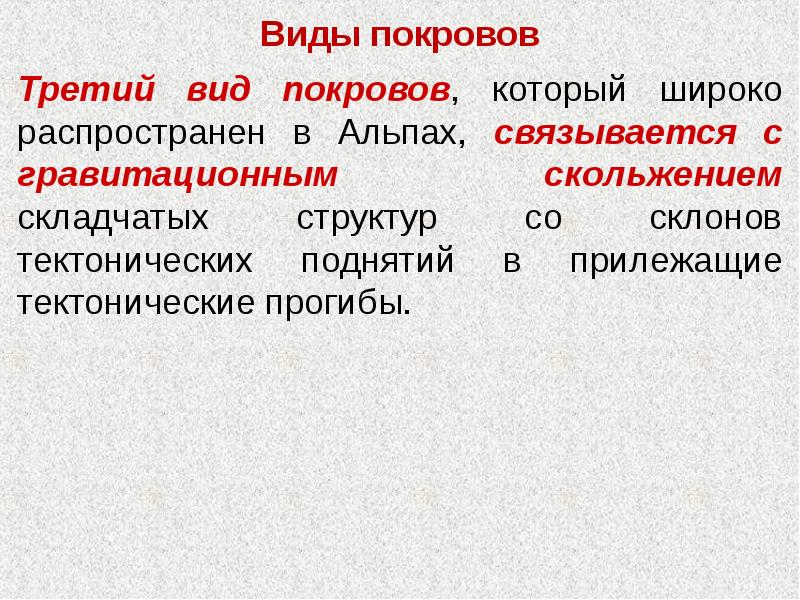

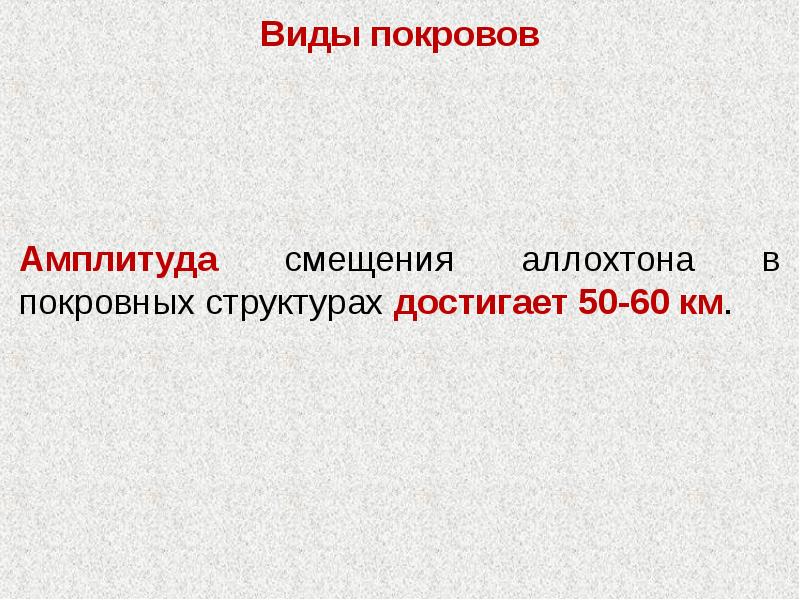

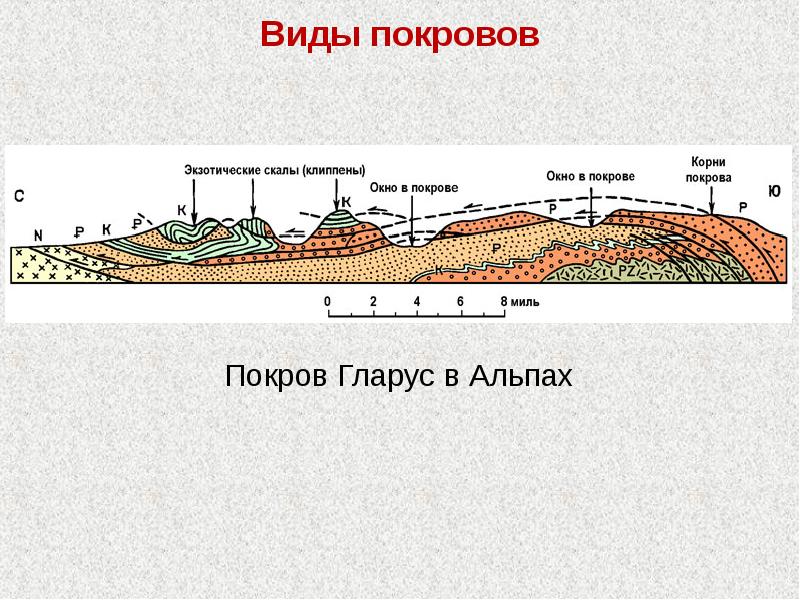

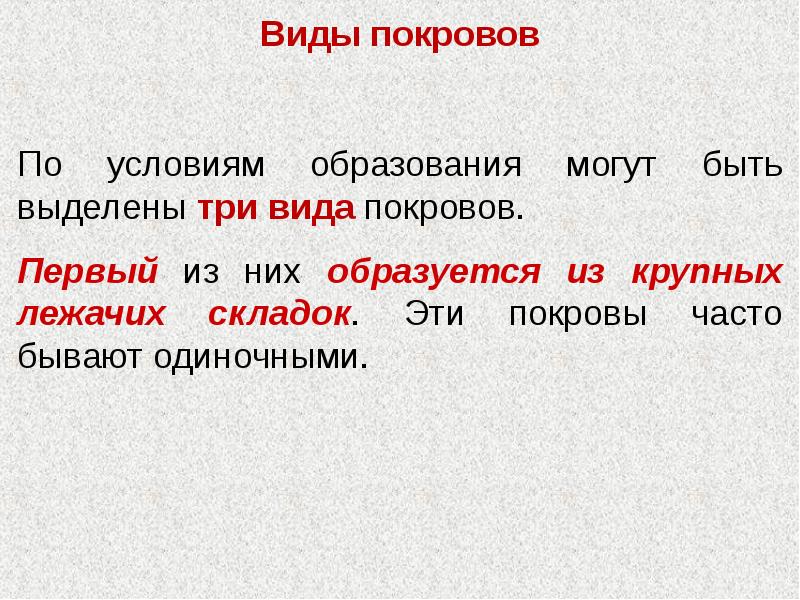

Виды покровов

Слайд 93

Описание слайда:

Аннабергская лежачая складка

Слайд 94

Описание слайда:

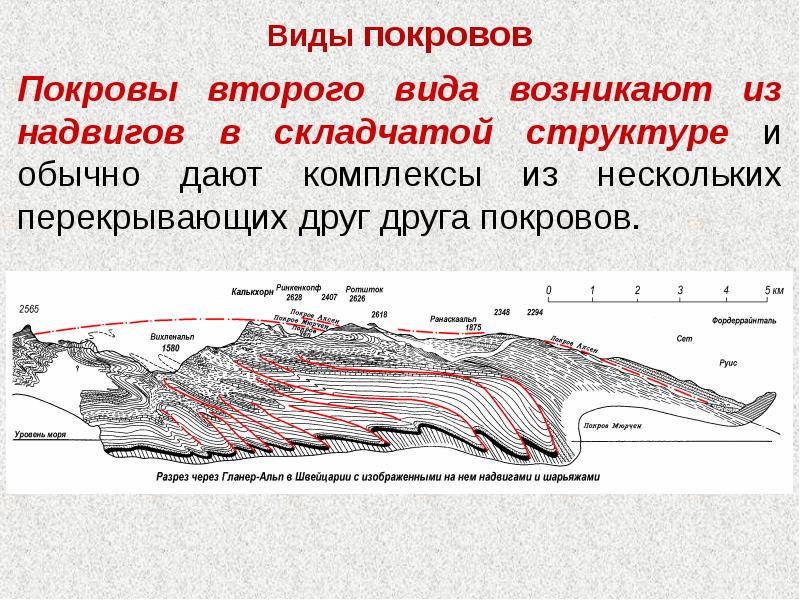

Виды покровов

Слайд 95

Описание слайда:

Виды покровов

Слайд 96

Описание слайда:

Виды покровов

Слайд 97

Описание слайда:

Виды покровов

Слайд 98

Описание слайда:

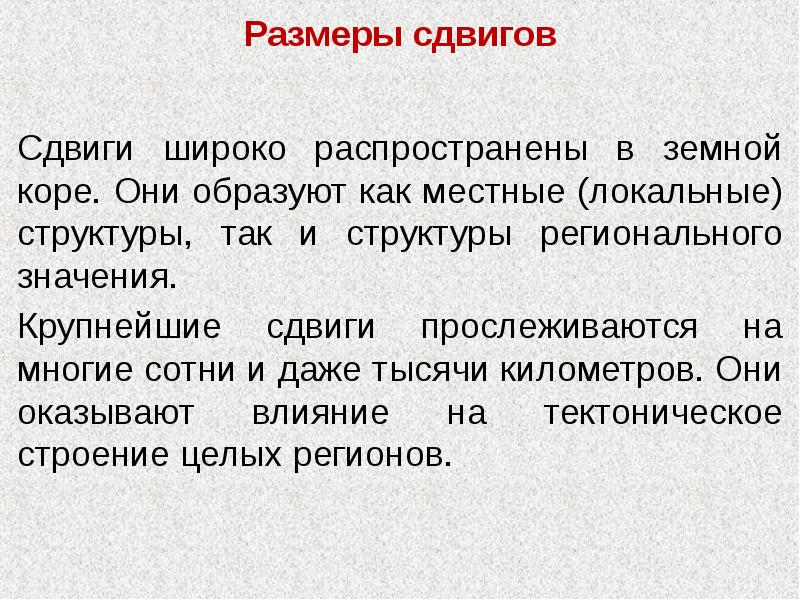

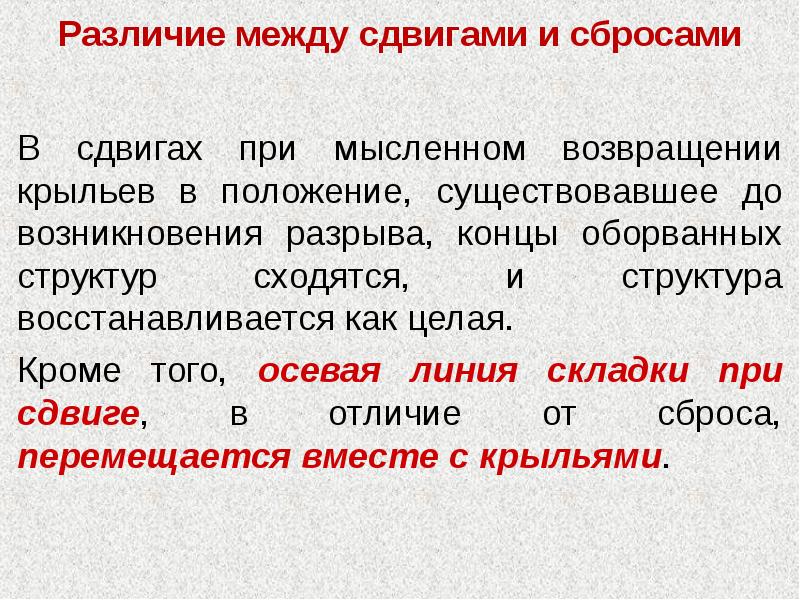

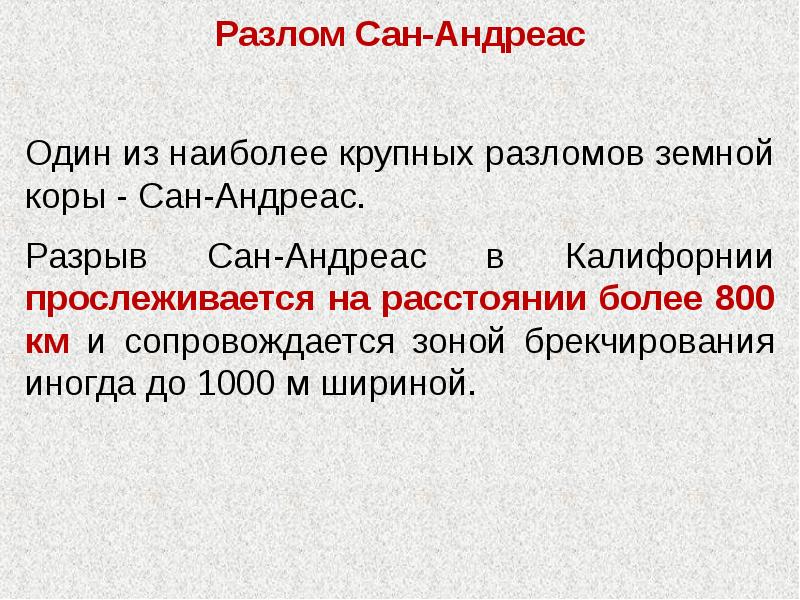

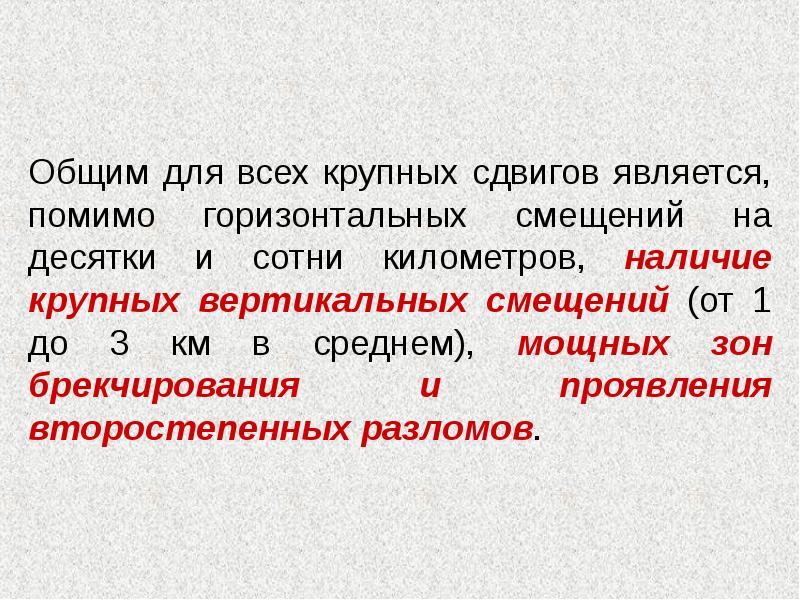

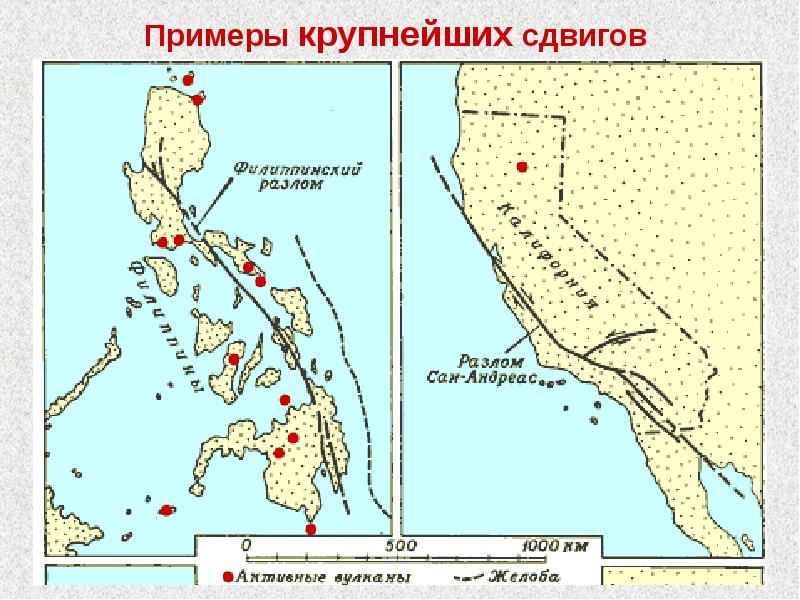

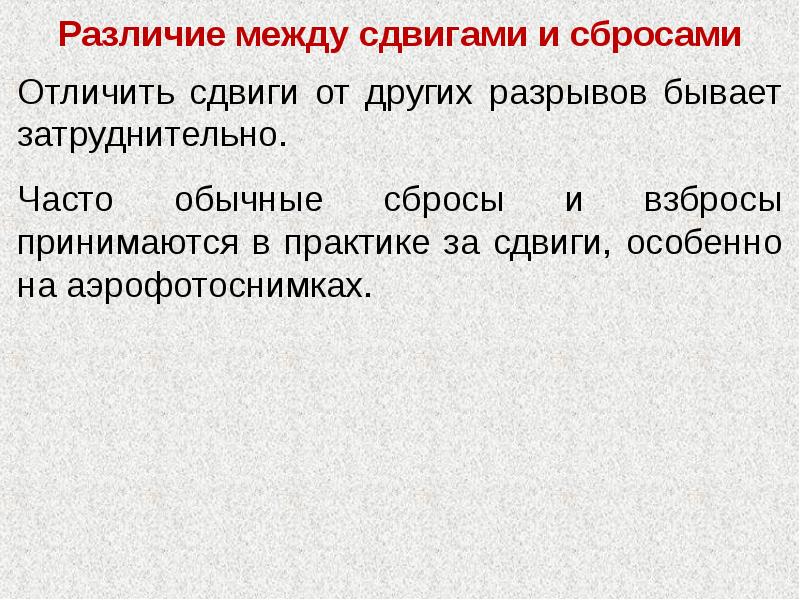

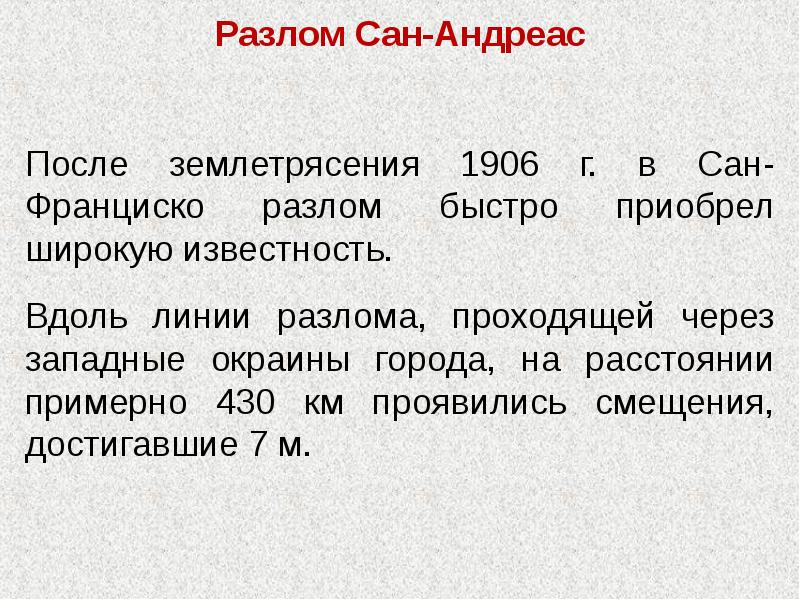

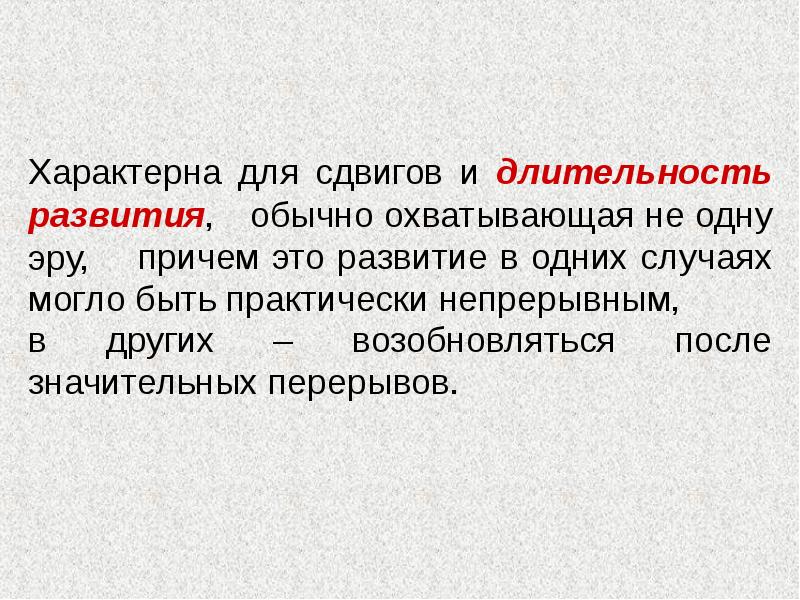

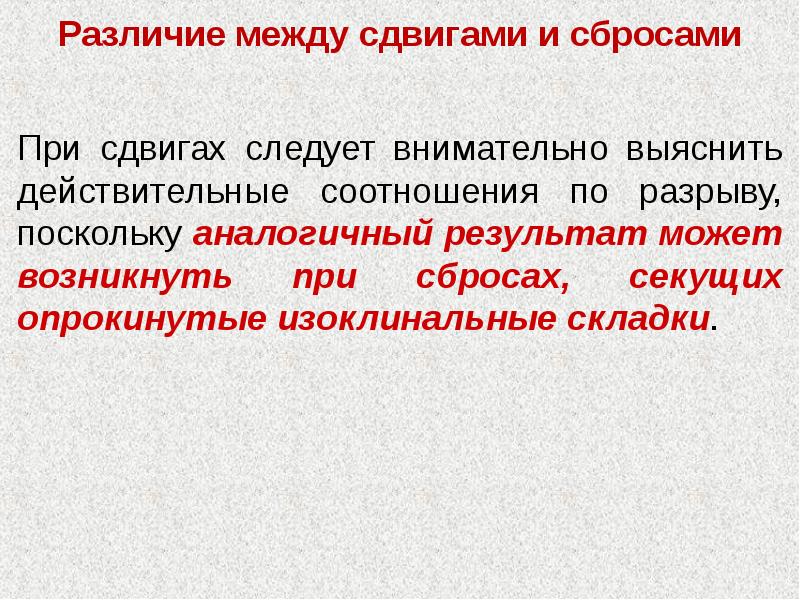

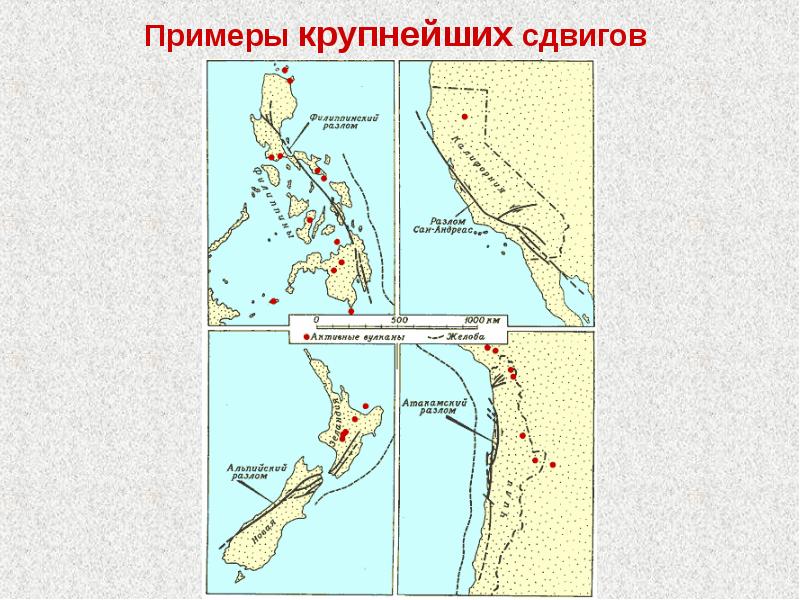

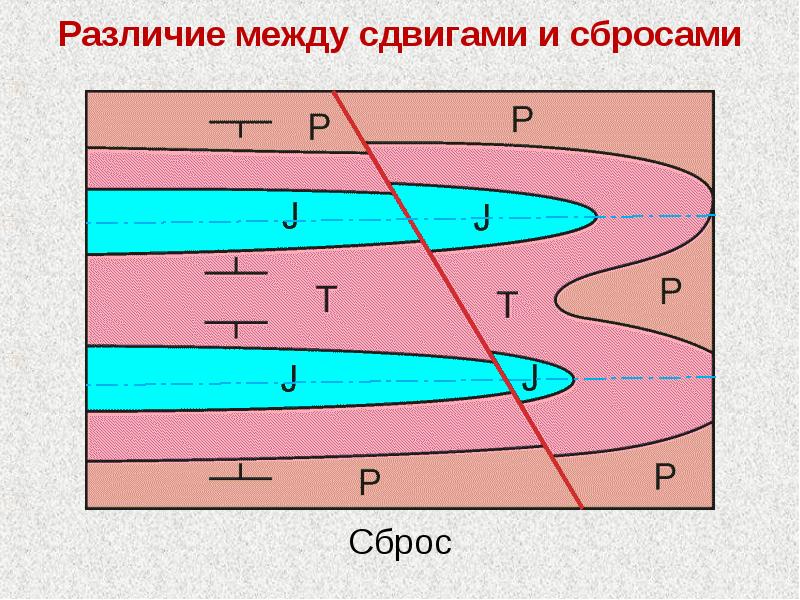

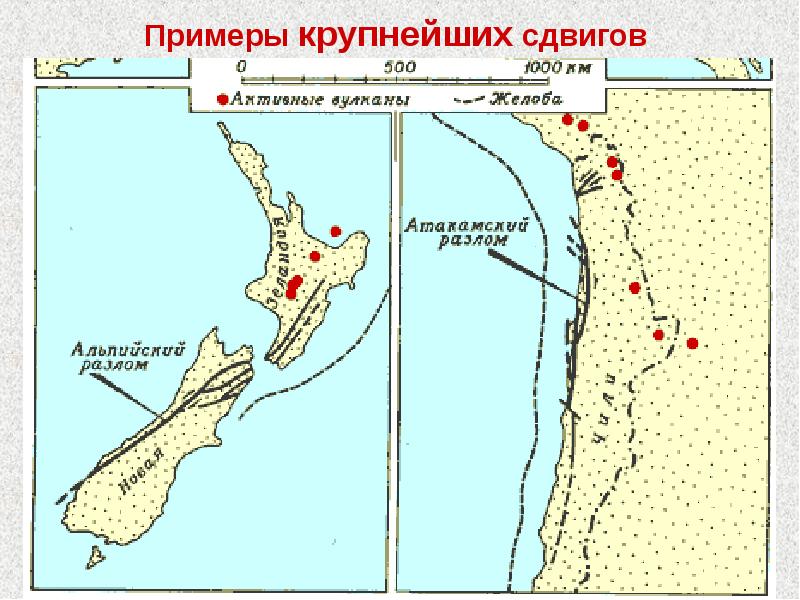

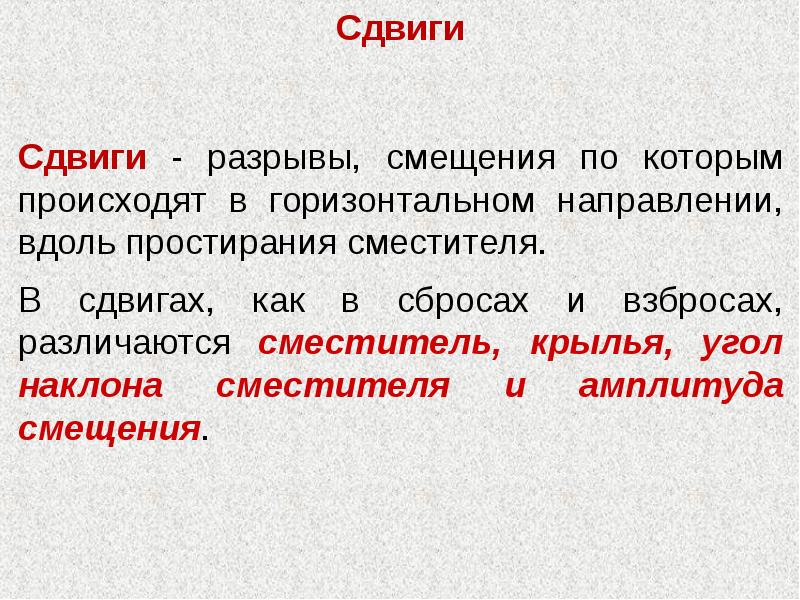

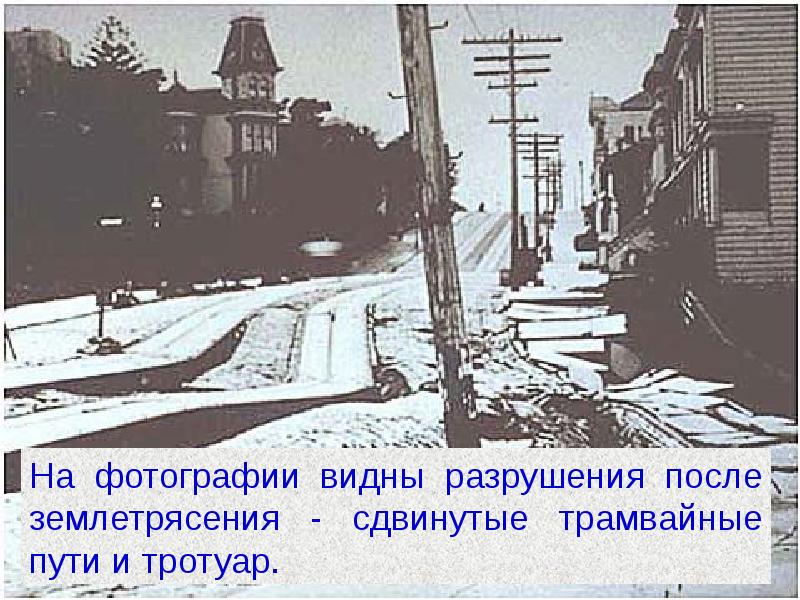

Сдвиги

Слайд 99

Описание слайда:

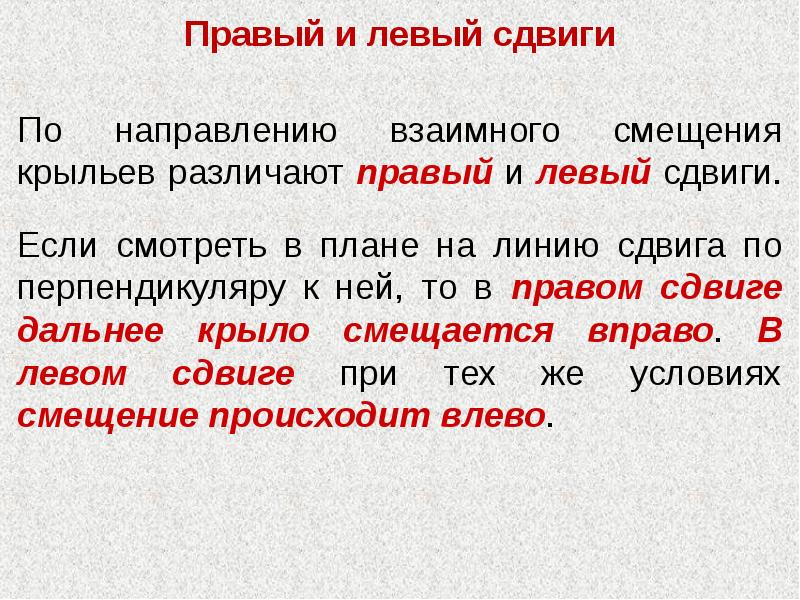

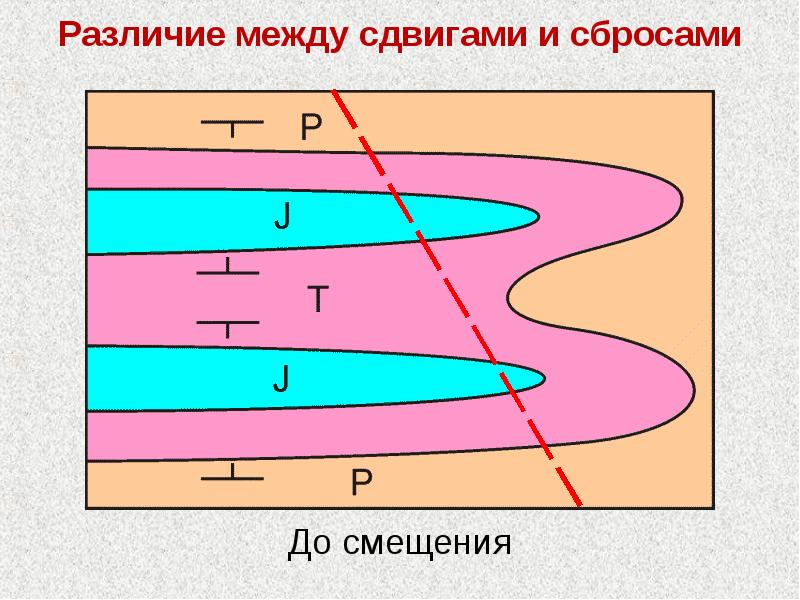

Правый и левый сдвиги

Слайд 100

Описание слайда:

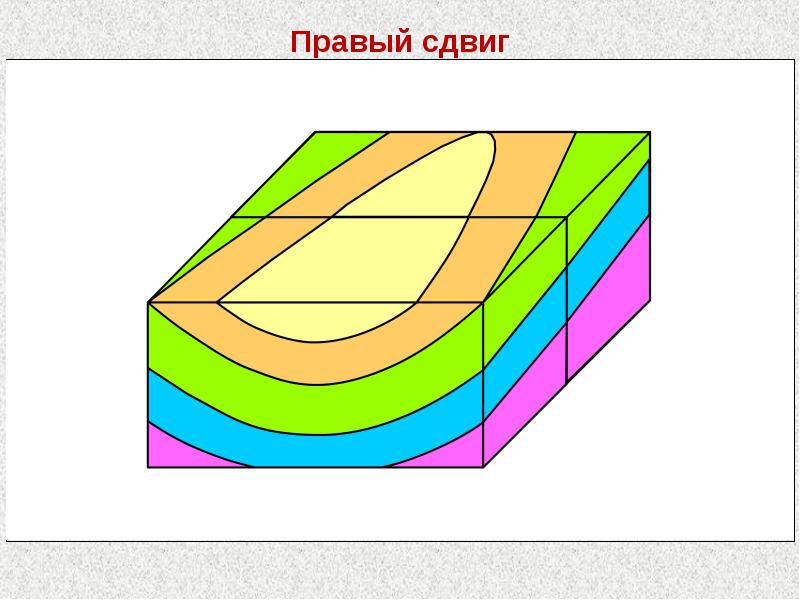

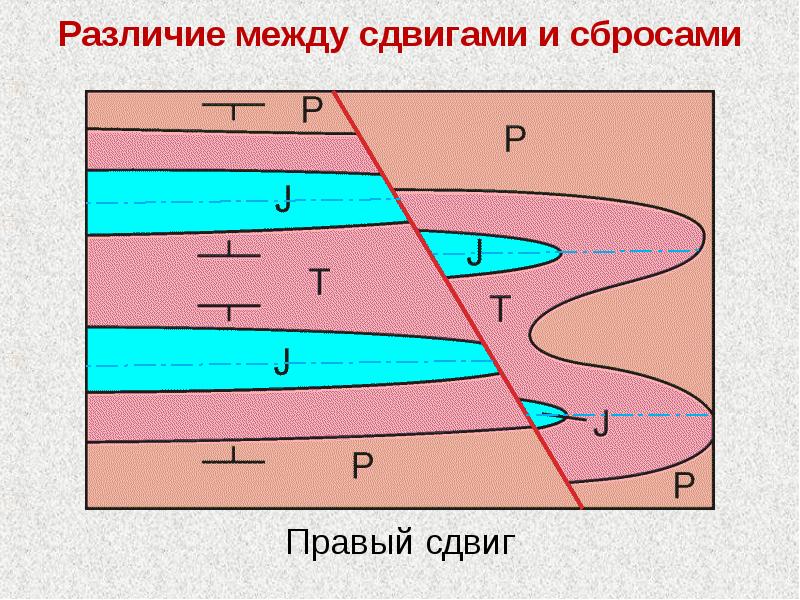

Правый сдвиг

Слайд 101

Описание слайда:

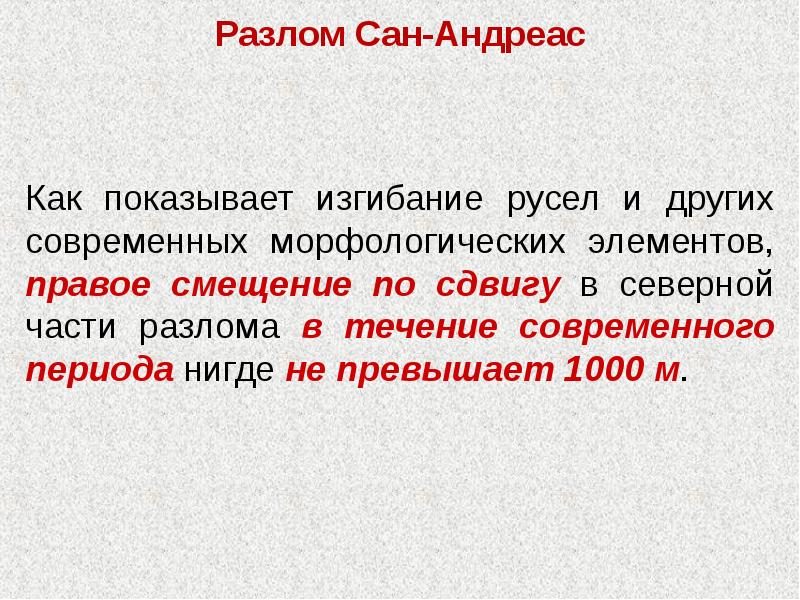

Правый сдвиг

Слайд 102

Описание слайда:

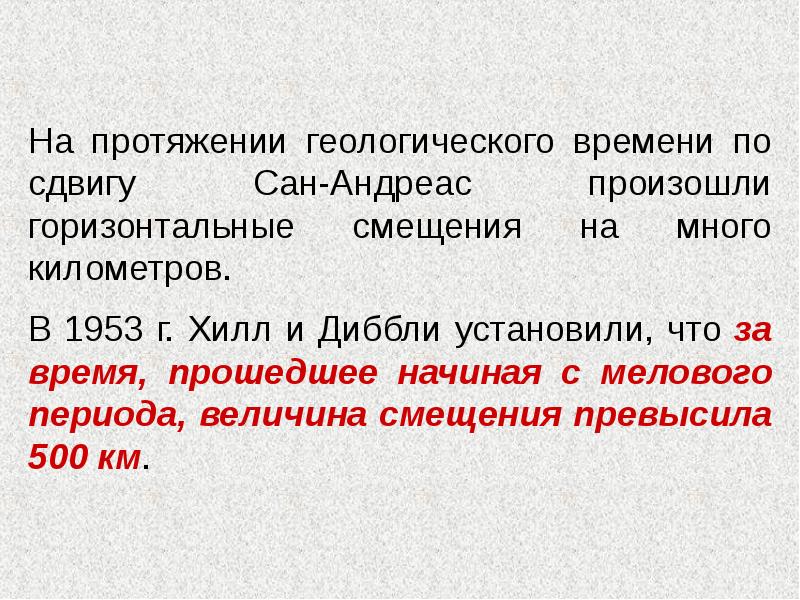

Правый сдвиг

Слайд 103

Описание слайда:

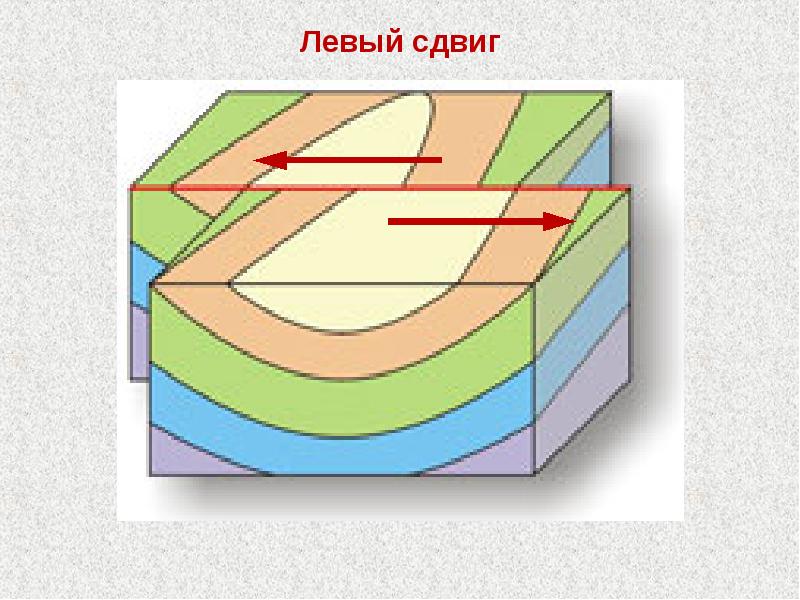

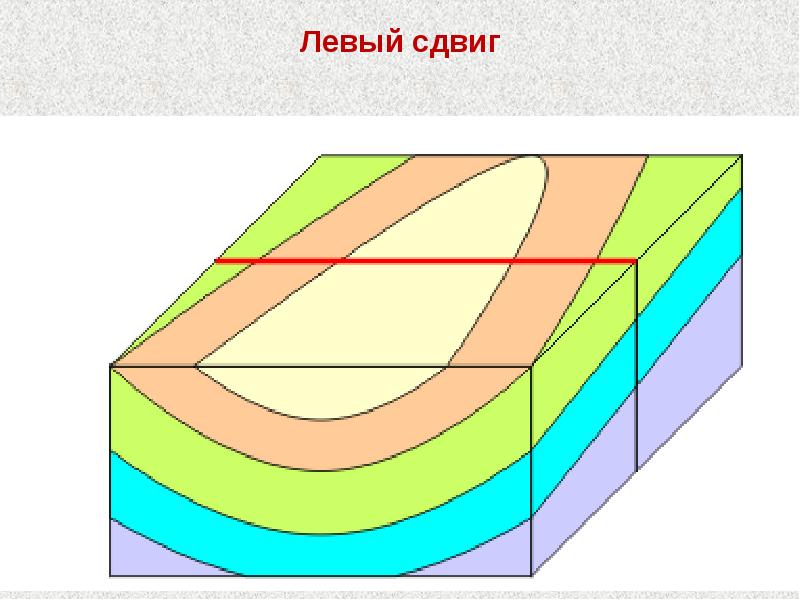

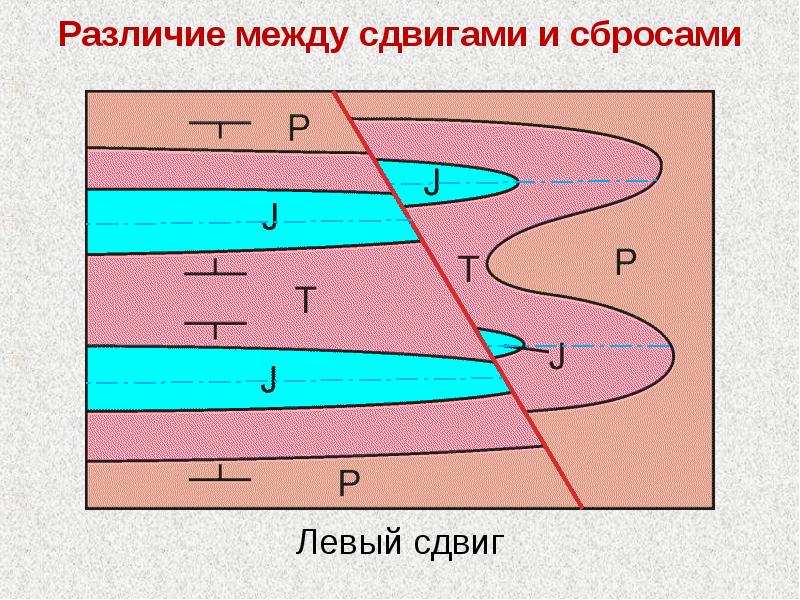

Левый сдвиг

Слайд 104

Описание слайда:

Левый сдвиг

Слайд 105

Описание слайда:

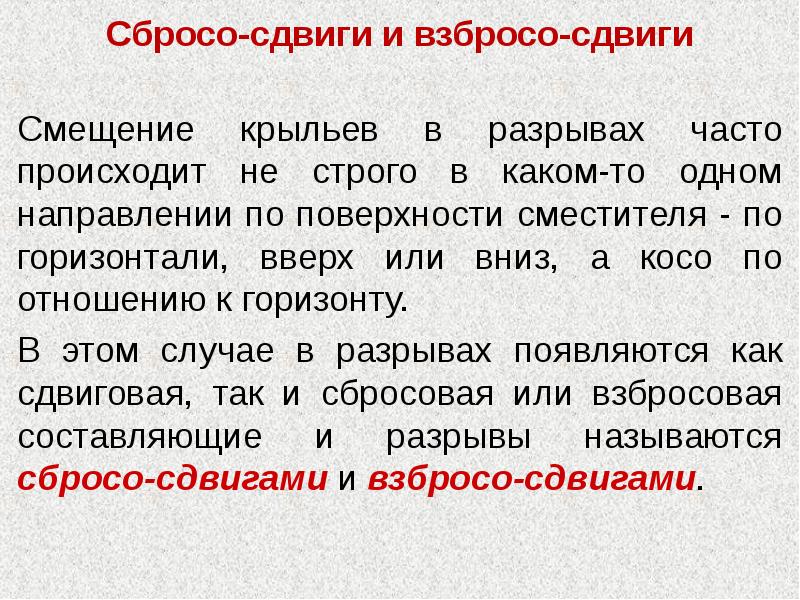

Левый сдвиг
