Слайд 1


Схемотехника, слайд №1
Описание слайда:

Слайд 2


Схемотехника, слайд №2
Описание слайда:

Слайд 3


Биполярные транзисторы
Описание слайда:
Биполярные транзисторы

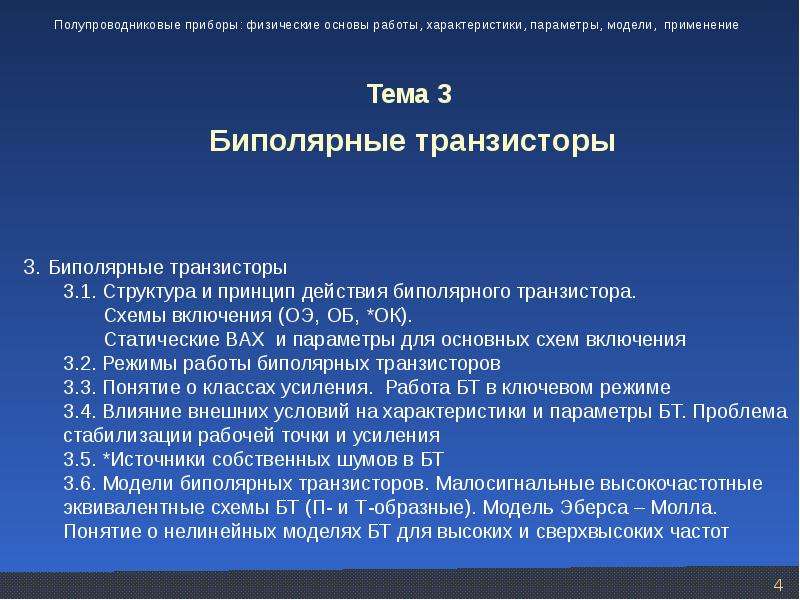

Слайд 4


Тема 3 Биполярные транзисторы
Описание слайда:
Тема 3 Биполярные транзисторы

Слайд 5


Биполярные транзисторы
Описание слайда:
Биполярные транзисторы

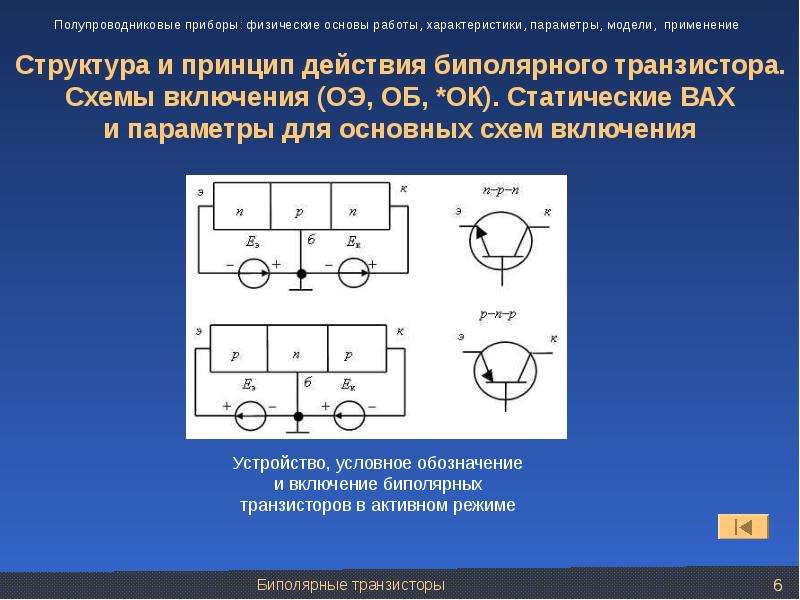

Слайд 6


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

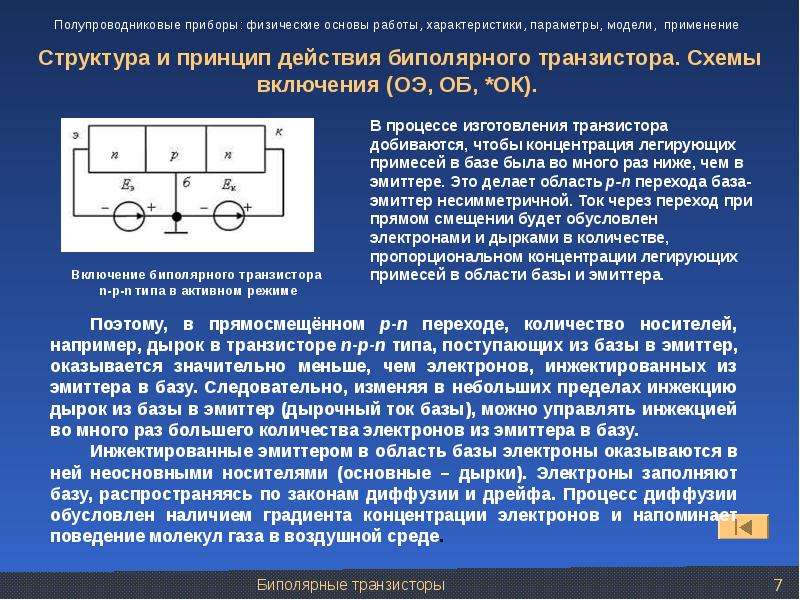

Слайд 7


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК).
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК).

Слайд 8


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК).
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК).

Слайд 9


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК).
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК).

Слайд 10


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

Слайд 11


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

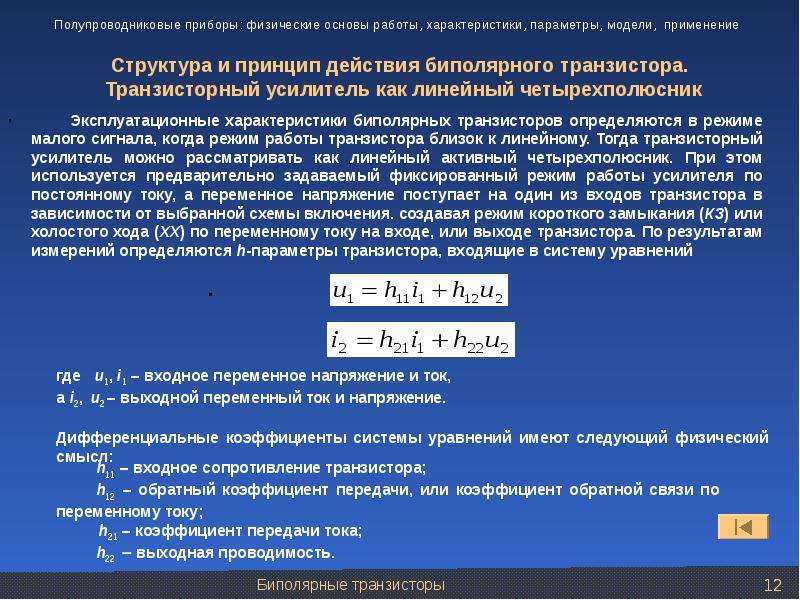

Слайд 12


Структура и принцип действия биполярного транзистора. Транзисторный усилитель как линейный четырехполюсник
Описание слайда:
Структура и принцип действия биполярного транзистора. Транзисторный усилитель как линейный четырехполюсник

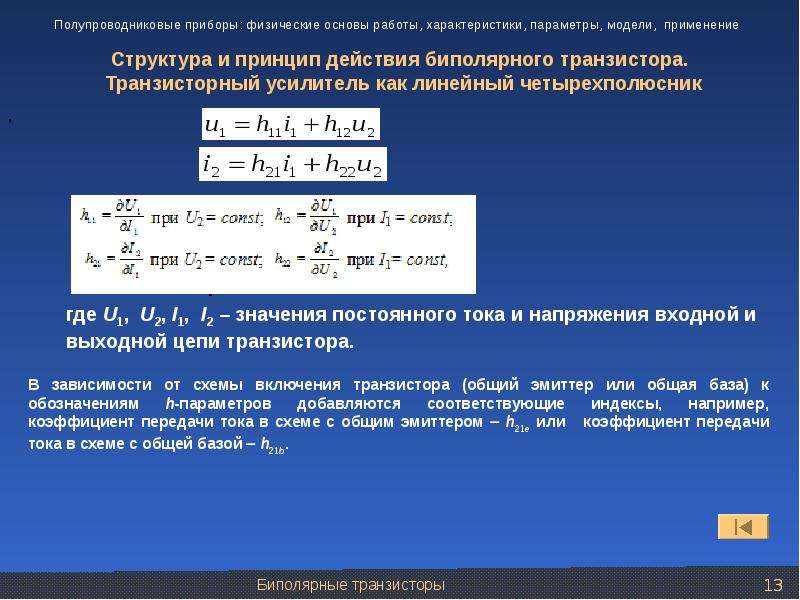

Слайд 13


Структура и принцип действия биполярного транзистора. Транзисторный усилитель как линейный четырехполюсник
Описание слайда:
Структура и принцип действия биполярного транзистора. Транзисторный усилитель как линейный четырехполюсник

Слайд 14


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ)
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ)

Слайд 15


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ)
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ)

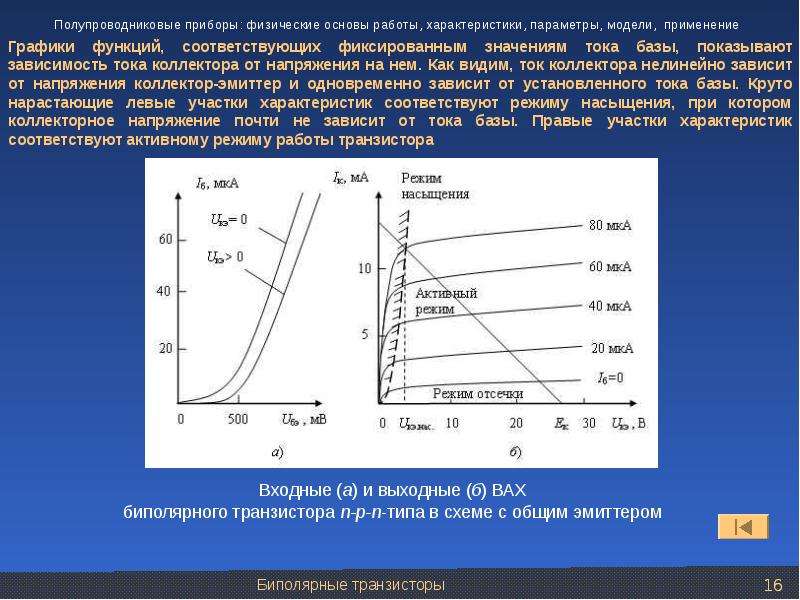

Слайд 16


Графики функций, соответствующих фиксированным значениям тока базы, показывают зависимость тока коллектора от напряжения на нем. Как видим, ток...
Описание слайда:
Графики функций, соответствующих фиксированным значениям тока базы, показывают зависимость тока коллектора от напряжения на нем. Как видим, ток коллектора нелинейно зависит от напряжения коллектор-эмиттер и одновременно зависит от установленного тока базы. Круто нарастающие левые участки характеристик соответствуют режиму насыщения, при котором коллекторное напряжение почти не зависит от тока базы. Правые участки характеристик соответствуют активному режиму работы транзистора

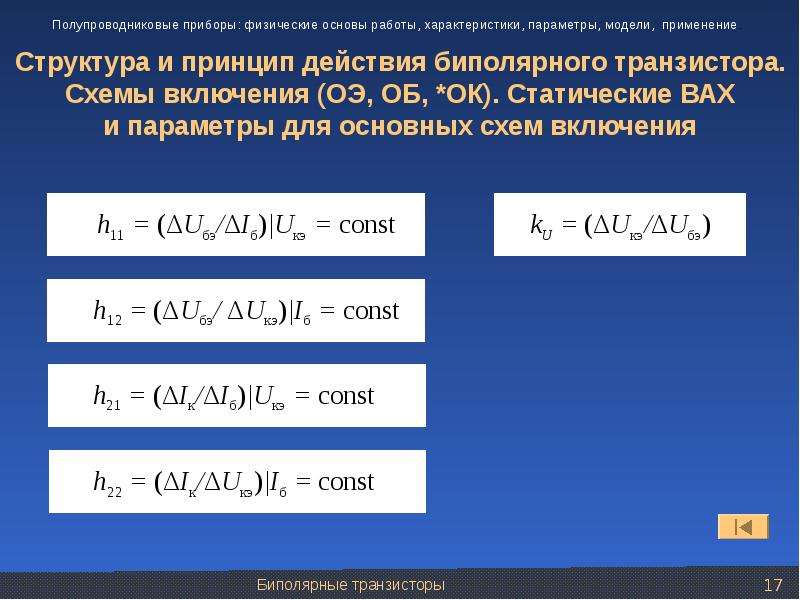

Слайд 17


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

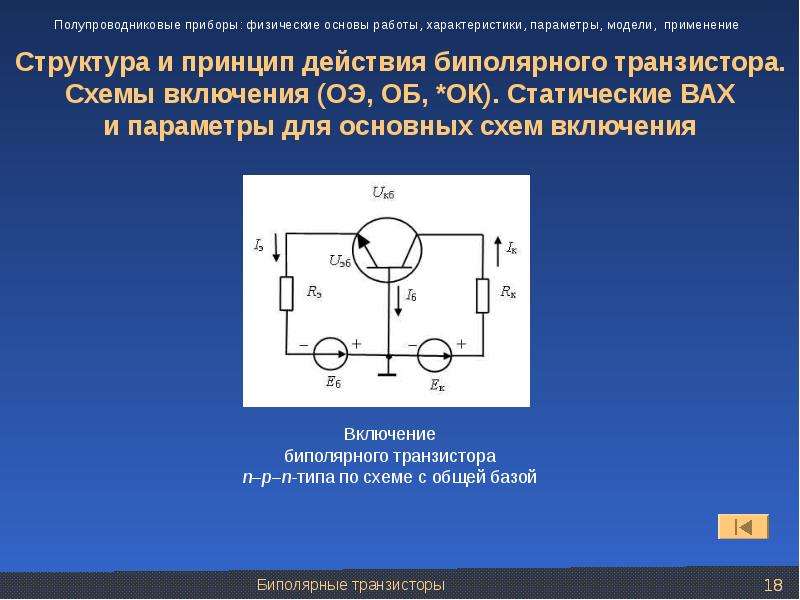

Слайд 18


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

Слайд 19


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

Слайд 20


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

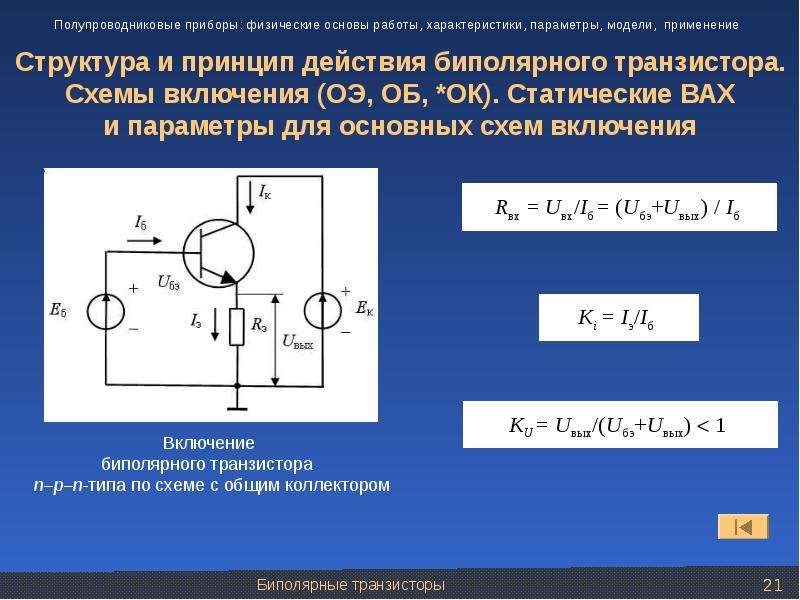

Слайд 21


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

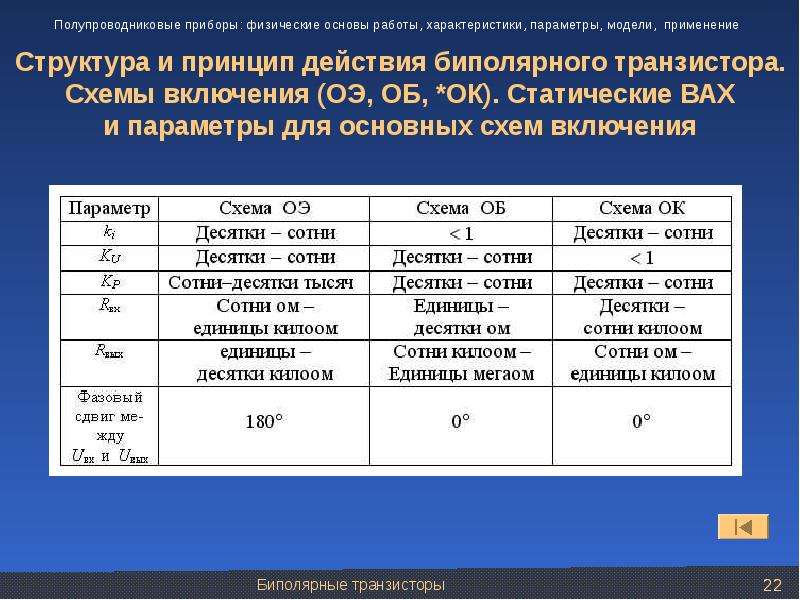

Слайд 22


Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения
Описание слайда:
Структура и принцип действия биполярного транзистора. Схемы включения (ОЭ, ОБ, *ОК). Статические ВАХ и параметры для основных схем включения

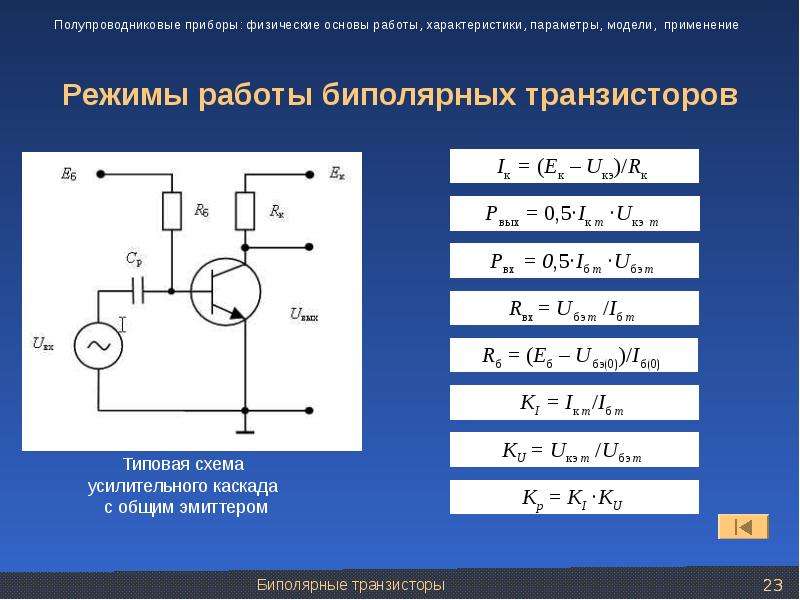

Слайд 23


Режимы работы биполярных транзисторов
Описание слайда:
Режимы работы биполярных транзисторов

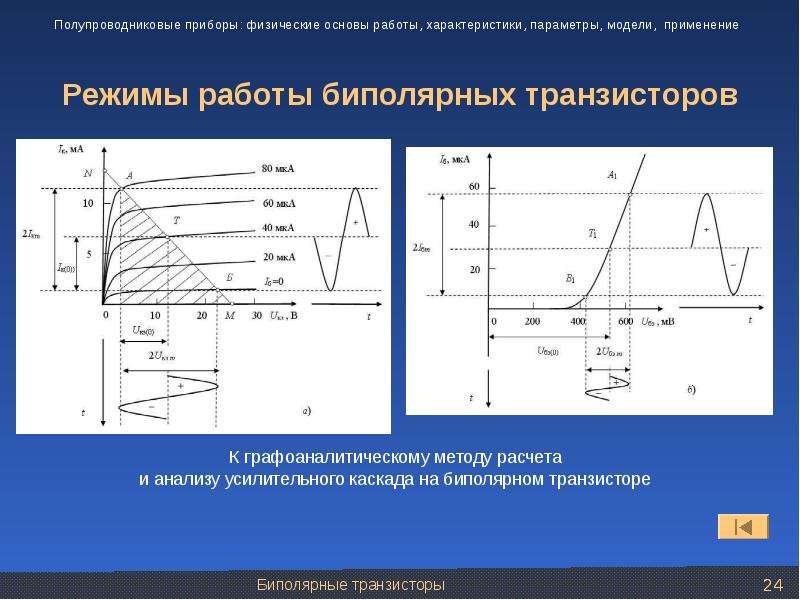

Слайд 24


Режимы работы биполярных транзисторов
Описание слайда:
Режимы работы биполярных транзисторов

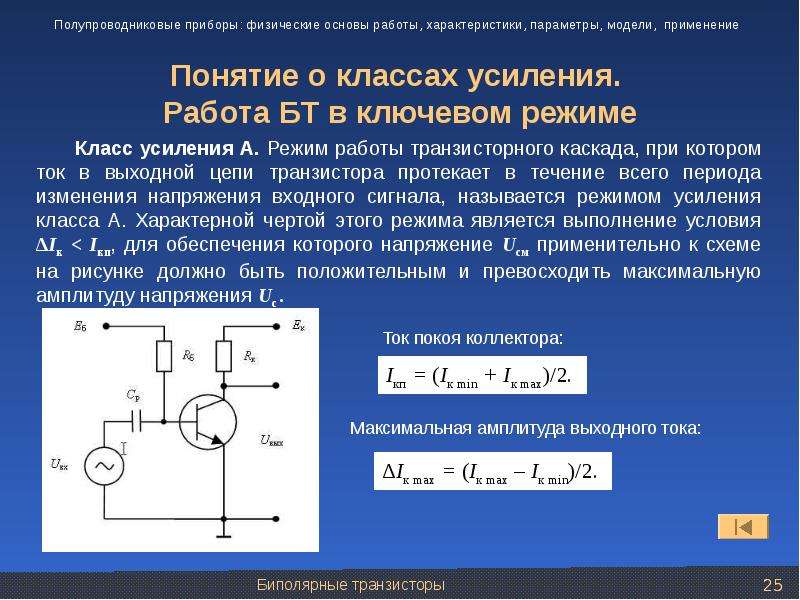

Слайд 25


Понятие о классах усиления. Работа БТ в ключевом режиме
Описание слайда:
Понятие о классах усиления. Работа БТ в ключевом режиме

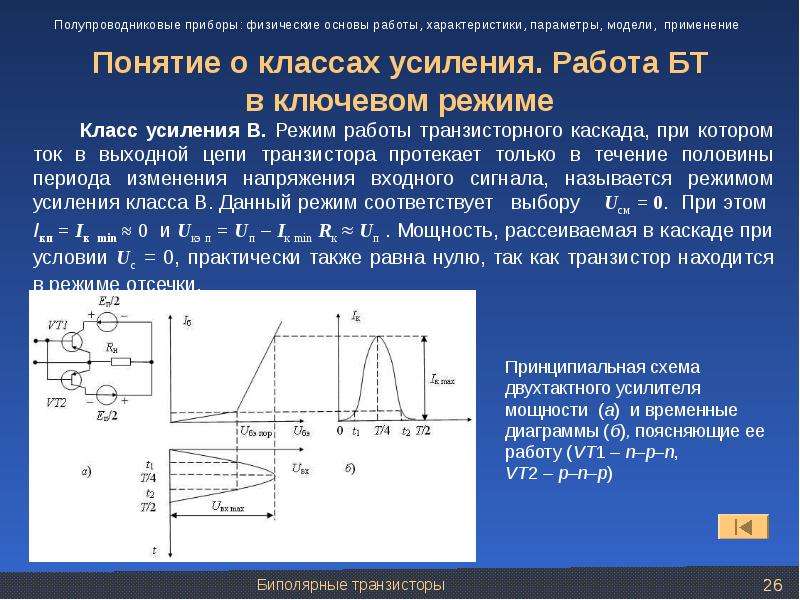

Слайд 26


Понятие о классах усиления. Работа БТ в ключевом режиме
Описание слайда:
Понятие о классах усиления. Работа БТ в ключевом режиме

Слайд 27


Понятие о классах усиления. Работа БТ в ключевом режиме
Описание слайда:
Понятие о классах усиления. Работа БТ в ключевом режиме

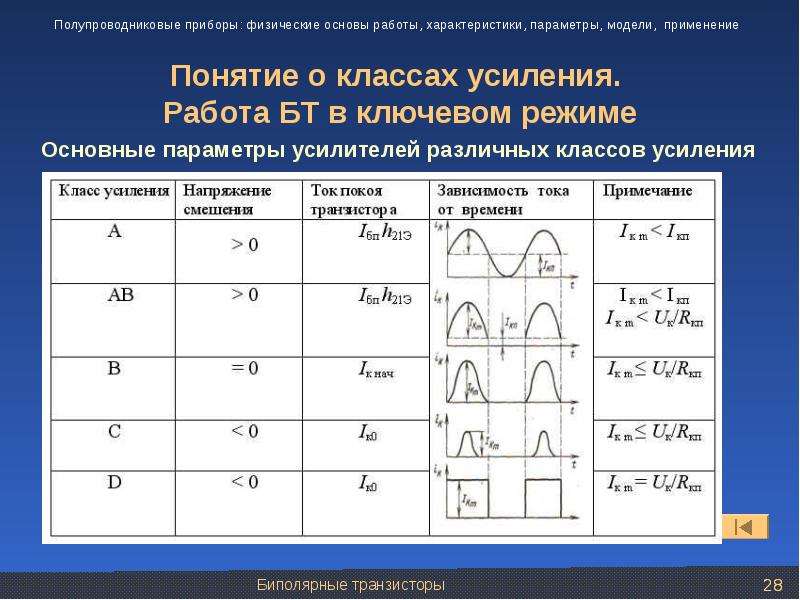

Слайд 28


Понятие о классах усиления. Работа БТ в ключевом режиме
Описание слайда:
Понятие о классах усиления. Работа БТ в ключевом режиме
