Слайд 1

Описание слайда:

Лекция 6

Слайд 2

Описание слайда:

Схемотехника аналоговых перемножителей Необходимое условие перемножения двух напряжений – наличие нелинейного элемента. Дифференциальный усилитель – базовая схема аналоговых перемножителей Пусть - напряжение между входами ВХ1 и ВХ2, т.е. , - напряжение, подаваемое через конденсатор на базу транзистора

Слайд 3

Описание слайда:

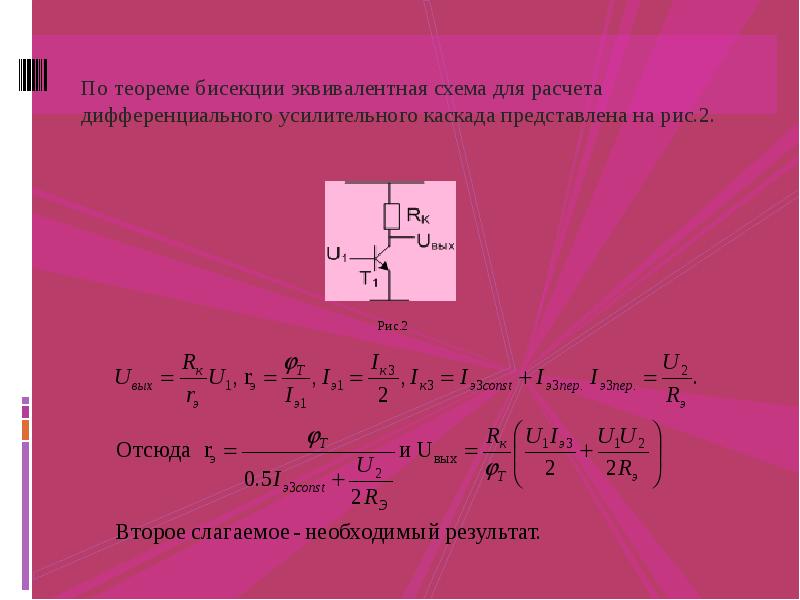

Рис.2 Рис.2

Слайд 4

Описание слайда:

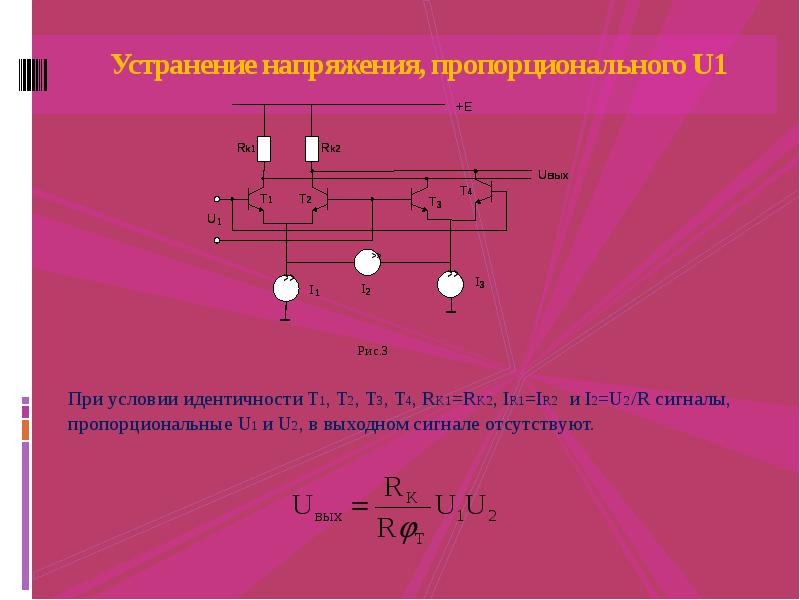

Устранение напряжения, пропорционального U1 При условии идентичности T1, T2, T3, T4, RK1=RK2, IR1=IR2 и I2=U2/R сигналы, пропорциональные U1 и U2, в выходном сигнале отсутствуют.
