Слайд 1

Описание слайда:

Теплопередача Тема:

Слайд 2

Описание слайда:

Технологические процессы, скорость которых определяется скоростью подвода или отвода тепла называются тепловыми процессами, а аппаратура, предназначенная для проведения этих процессов называется тепловой или теплоиспользующей аппаратурой. Технологические процессы, скорость которых определяется скоростью подвода или отвода тепла называются тепловыми процессами, а аппаратура, предназначенная для проведения этих процессов называется тепловой или теплоиспользующей аппаратурой.

Слайд 3

Описание слайда:

К тепловым процессам относятся: К тепловым процессам относятся: 1) нагревание - повышение температуры перерабатываемых материалов путем подвода к ним тепла; 2) охлаждение - понижение температуры перерабатываемых материалов путем отвода от них тепла; 3) конденсация - сжижение паров какого-либо вещества путемотвода от них тепла; 4) испарение - перевод в парообразное состояние какой-либо жидкости путем подвода к ней тепла.

Слайд 4

Описание слайда:

Частным случаем испарения является процесс выпаривания концентрирование при кипении растворов путем удаления жидкого летучего растворителя в виде паров. Частным случаем испарения является процесс выпаривания концентрирование при кипении растворов путем удаления жидкого летучего растворителя в виде паров. В тепловых процессах взаимодействуют не менее чем две среды с различными температурами, при этом тепло передается самопроизвольно только от среды с большей температурой к среде с меньшей температурой.

Слайд 5

Описание слайда:

Среда с более высокой температурой, отдающая тепло при теплообмене, называется теплоносителями, а среда с более низкой температурой, воспринимающая при теплообмене тепло, называется хладагентом. Среда с более высокой температурой, отдающая тепло при теплообмене, называется теплоносителями, а среда с более низкой температурой, воспринимающая при теплообмене тепло, называется хладагентом. Передача тепла от одного тепла к другому может происходить посредством теплопроводности, конвекции, лучеиспускания.

Слайд 6

Описание слайда:

Передача тепла теплопроводностью осуществляется путем переноса тепла при непосредственном соприкосновении отдельных частиц тела. При этом энергия передается от одной частицы к другой в результате колебательного движения частиц. Передача тепла теплопроводностью осуществляется путем переноса тепла при непосредственном соприкосновении отдельных частиц тела. При этом энергия передается от одной частицы к другой в результате колебательного движения частиц. Передача тепла конвекцией происходит только в жидкостях и газах путем перемещения их частиц.

Слайд 7

Описание слайда:

Конвекция может быть естественной, обусловленной разностью плотностей в различных точках объема жидкости (газа), возникающей вследствие разности температуры в этих точках. Конвекция может быть естественной, обусловленной разностью плотностей в различных точках объема жидкости (газа), возникающей вследствие разности температуры в этих точках. Вынужденной - обусловленной принудительным движением -перемешивание мешалкой.

Слайд 8

Описание слайда:

Лучеиспусканием называется процесс передачи тепла путем переноса энергии в виде электромагнитных волн. В этом случае тепловая энергия превращается в лучистую энергию (излучение), которая проходит через пространство и затем снова превращается в тепловую. Лучеиспусканием называется процесс передачи тепла путем переноса энергии в виде электромагнитных волн. В этом случае тепловая энергия превращается в лучистую энергию (излучение), которая проходит через пространство и затем снова превращается в тепловую.

Слайд 9

Описание слайда:

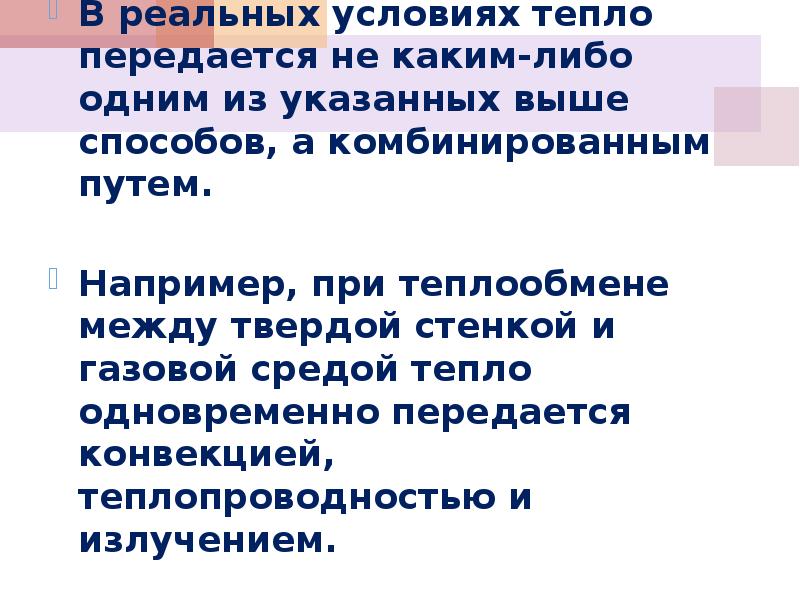

В реальных условиях тепло передается не каким-либо одним из указанных выше способов, а комбинированным путем. В реальных условиях тепло передается не каким-либо одним из указанных выше способов, а комбинированным путем. Например, при теплообмене между твердой стенкой и газовой средой тепло одновременно передается конвекцией, теплопроводностью и излучением.

Слайд 10

Описание слайда:

Расчет теплообменной аппаратуры Расчет включает: 1) определение теплового потока (тепловой нагрузки аппарата), т.е. количество тепла Q, которое должно быть передано за определенное время (за сек., час. или одну операцию) от одного теплоносителя к другому; 2) определение поверхности теплообмена аппарата, обеспечивающий передачу требуемого количества тепла в заданное время.

Слайд 11

Описание слайда:

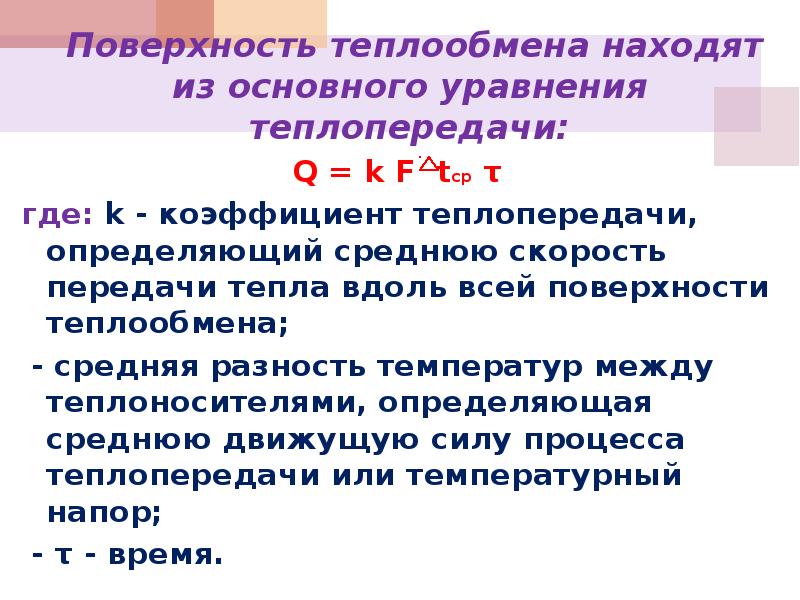

Поверхность теплообмена находят из основного уравнения теплопередачи: Поверхность теплообмена находят из основного уравнения теплопередачи: Q = k F tср τ где: k - коэффициент теплопередачи, определяющий среднюю скорость передачи тепла вдоль всей поверхности теплообмена; - средняя разность температур между теплоносителями, определяющая среднюю движущую силу процесса теплопередачи или температурный напор; - τ - время.

Слайд 12

Описание слайда:

Количество тепла, подаваемое от более нагретого к более холодному теплоносителю, пропорционально поверхности теплообмена, среднему температурному напору и времени. - Где будет быстрее нагреваться вода на 5, в первом сосуде или втором? - Быстрее теплопередача будет в том случае, где будет больше Δt

Слайд 13

Описание слайда:

Направление движения теплоносителей tср = tmax ± tmin где: - max разница температур - min разница температур

Слайд 14

Описание слайда:

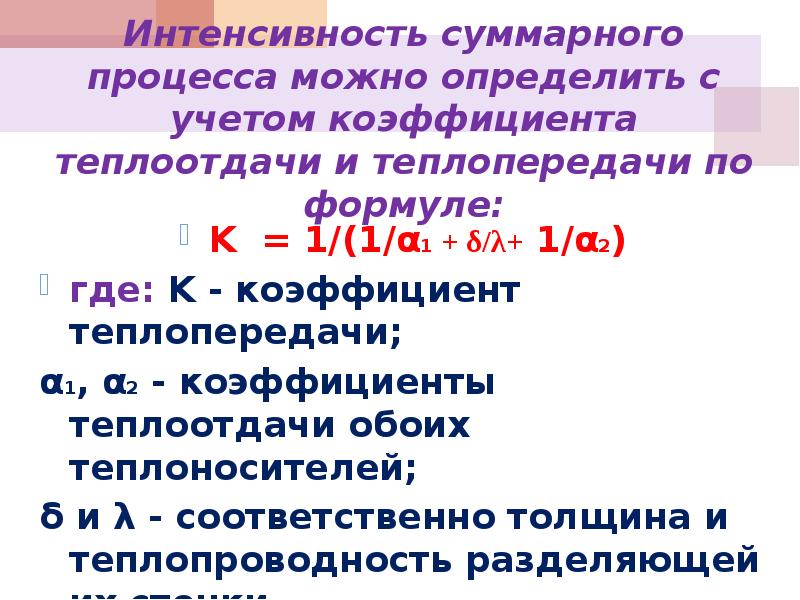

Интенсивность суммарного процесса можно определить с учетом коэффициента теплоотдачи и теплопередачи по формуле: K = 1/(1/α1 + δ/λ+ 1/α2) где: K - коэффициент теплопередачи; α1, α2 - коэффициенты теплоотдачи обоих теплоносителей; δ и λ - соответственно толщина и теплопроводность разделяющей их стенки.

Слайд 15

Описание слайда:

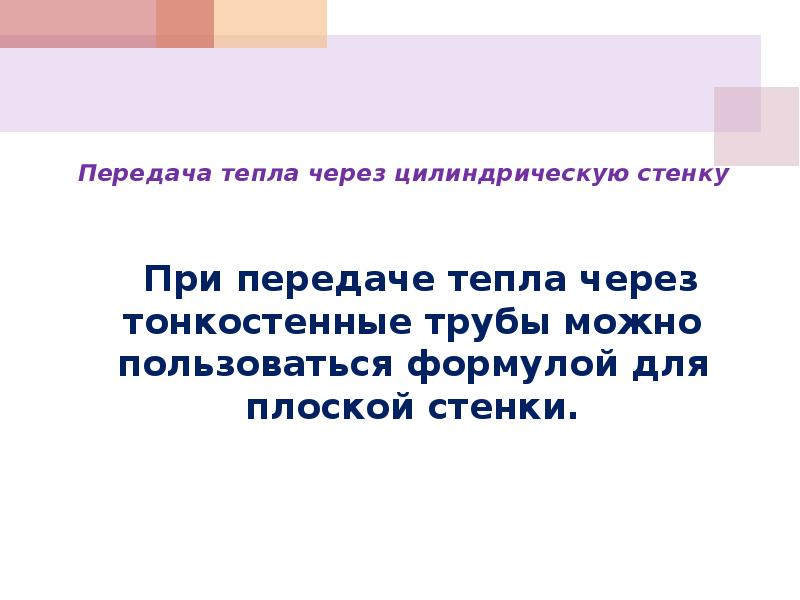

Передача тепла через цилиндрическую стенку При передаче тепла через тонкостенные трубы можно пользоваться формулой для плоской стенки.

Слайд 16

Описание слайда:

Тепловой баланс Qхолод.теплоноситель= Qгоряч.теплоноситель Сколько тепла отдает в теплообменнике горячий теплоноситель, столько приобретает холодный теплоноситель. Qгор. = МС(Т1-Т2); Qхол. = МС(t2-t1); где: Т1,Т2, t1,t2 - начальные температуры теплоносителей и конечные С и с – их удаленные теплоемкости.
