Вы можете ознакомиться и скачать презентацию на тему Техническое черчение. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

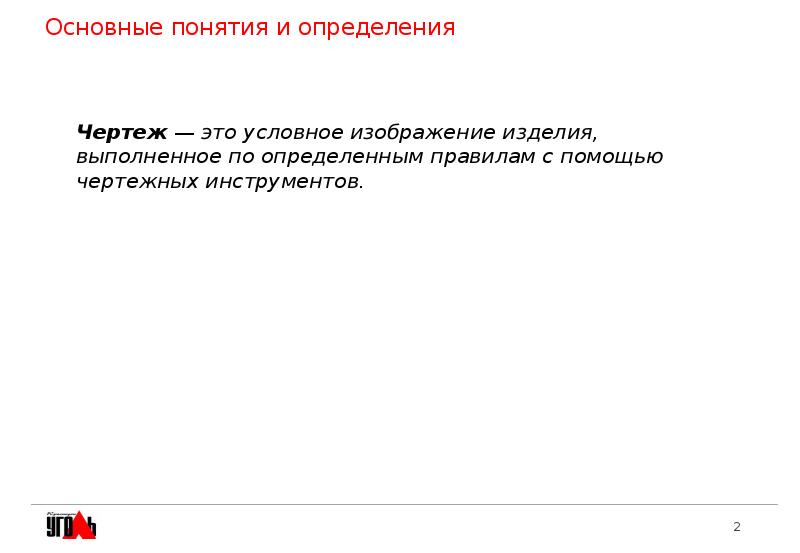

Основные понятия и определения

Слайд 3

Описание слайда:

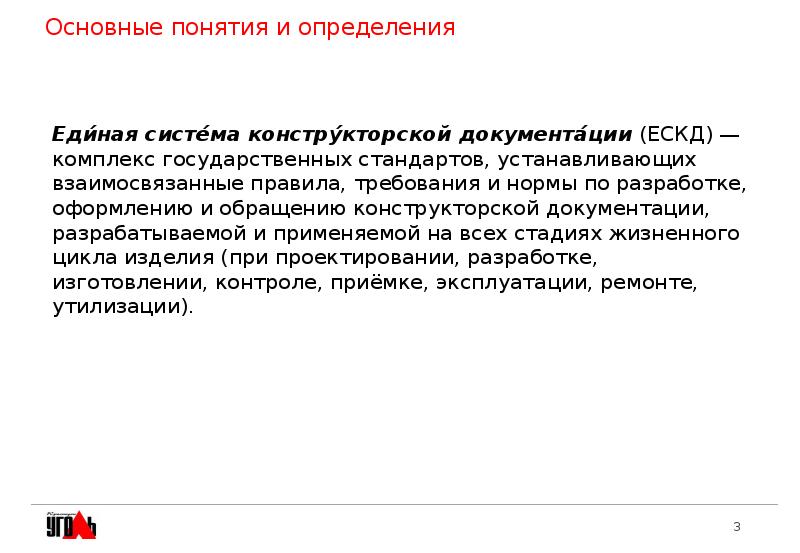

Основные понятия и определения

Слайд 4

Описание слайда:

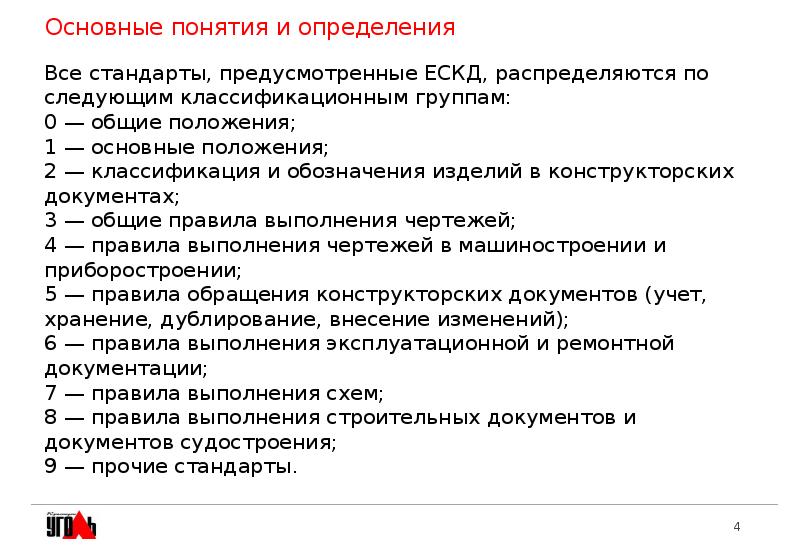

Основные понятия и определения

Слайд 5

Описание слайда:

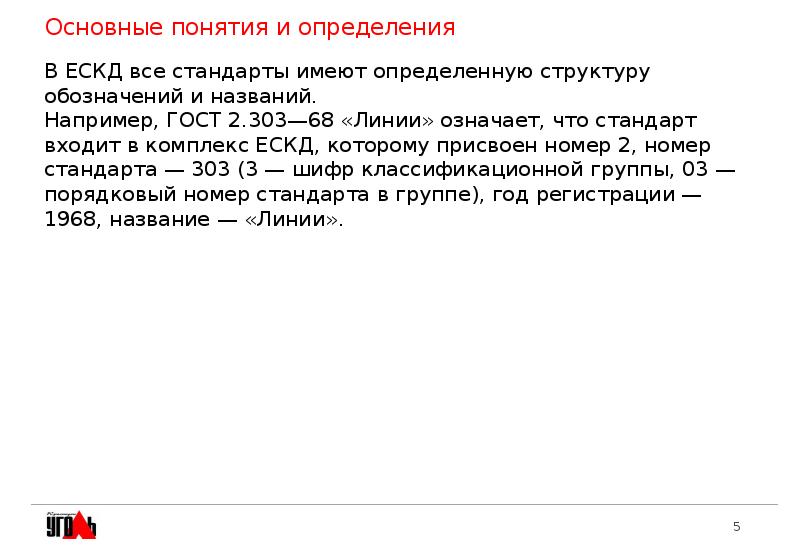

Основные понятия и определения

Слайд 6

Описание слайда:

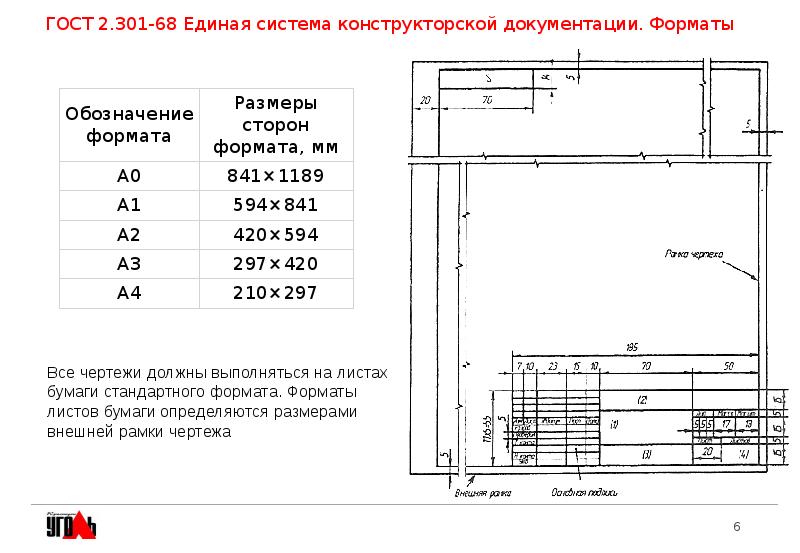

ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

Слайд 7

Описание слайда:

ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы

Слайд 8

Описание слайда:

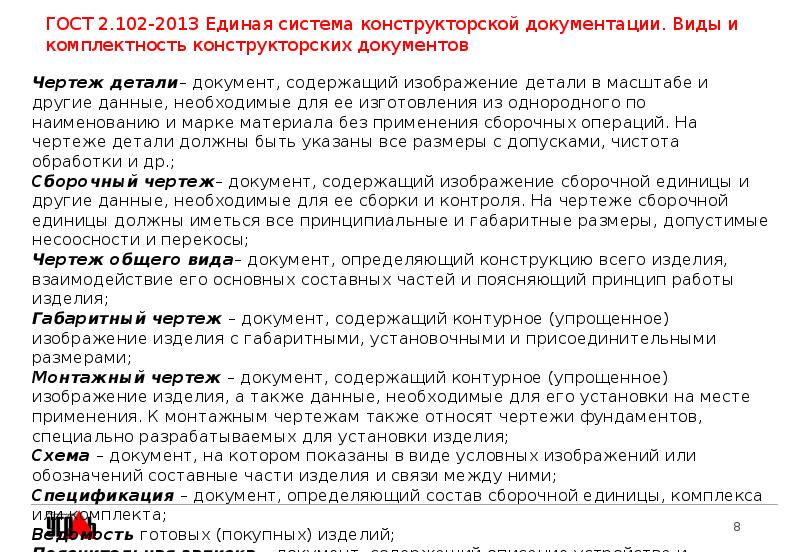

ГОСТ 2.102-2013 Единая система конструкторской документации. Виды и комплектность конструкторских документов

Слайд 9

Описание слайда:

Чертеж детали

Слайд 10

Описание слайда:

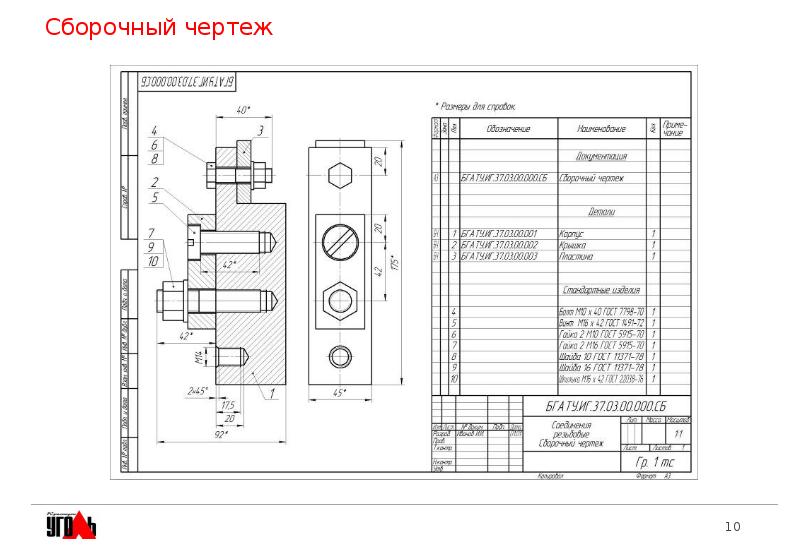

Сборочный чертеж

Слайд 11

Описание слайда:

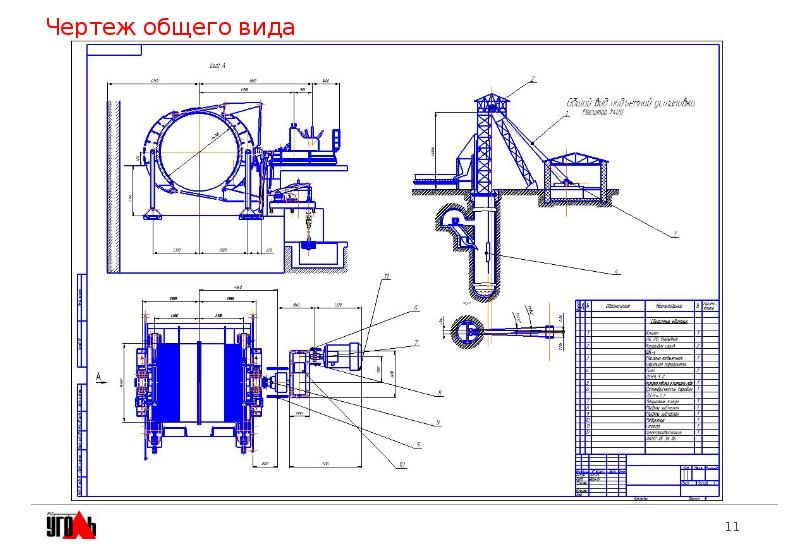

Чертеж общего вида

Слайд 12

Описание слайда:

Чертеж общего вида

Слайд 13

Описание слайда:

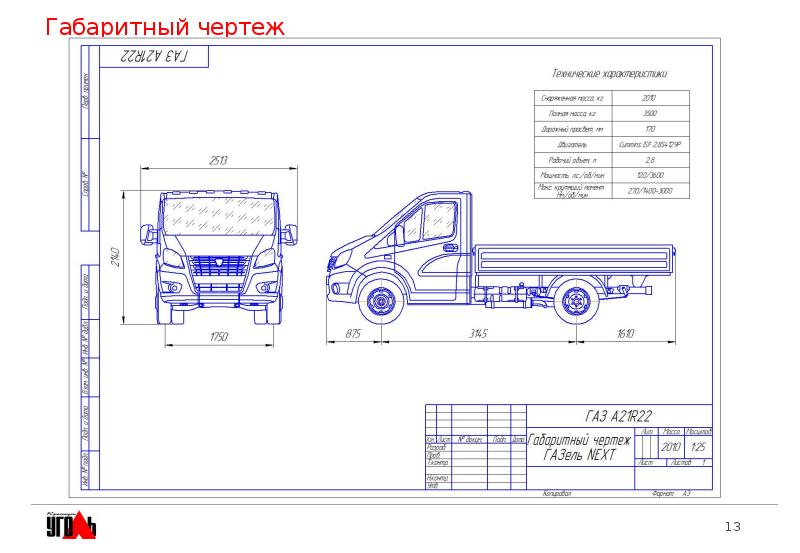

Габаритный чертеж

Слайд 14

Описание слайда:

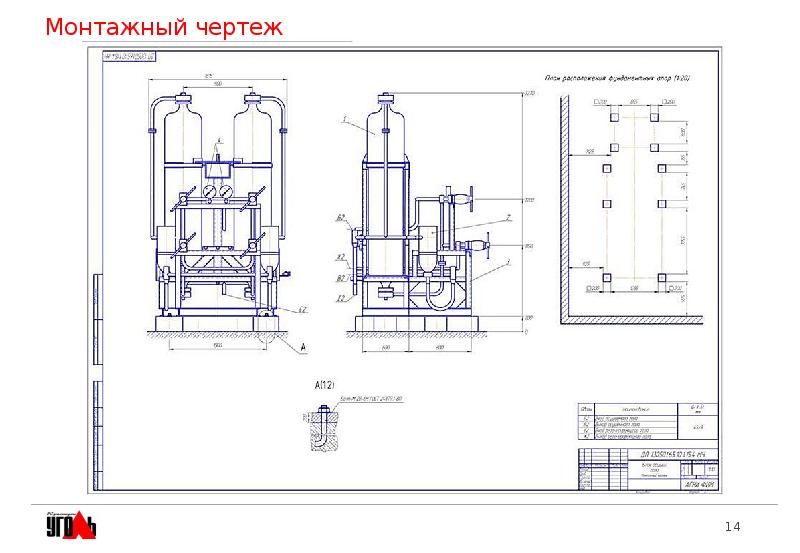

Монтажный чертеж

Слайд 15

Описание слайда:

Схема

Слайд 16

Описание слайда:

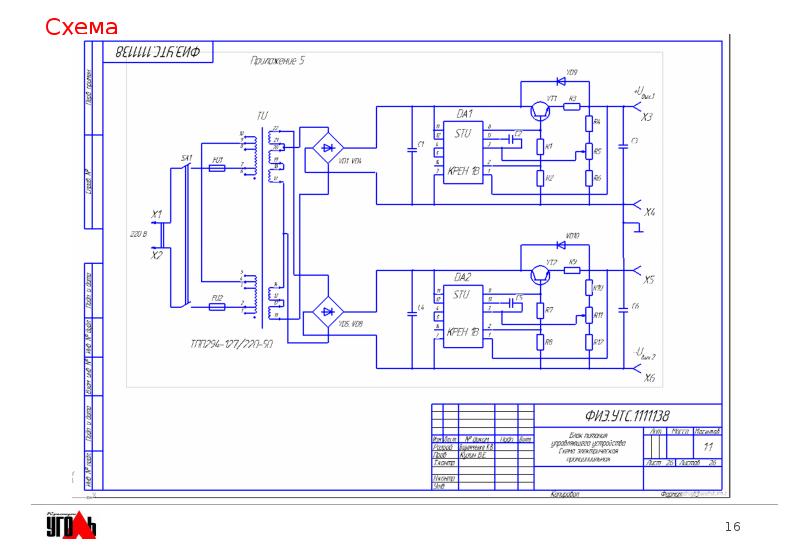

Схема

Слайд 17

Описание слайда:

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

Слайд 18

Описание слайда:

Правила нанесения размеров на чертежах. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным

Слайд 19

Описание слайда:

Правила нанесения размеров на чертежах.

Слайд 20

Описание слайда:

Правила нанесения размеров на чертежах. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.

Слайд 21

Описание слайда:

Правила нанесения размеров на чертежах. При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.

Слайд 22

Описание слайда:

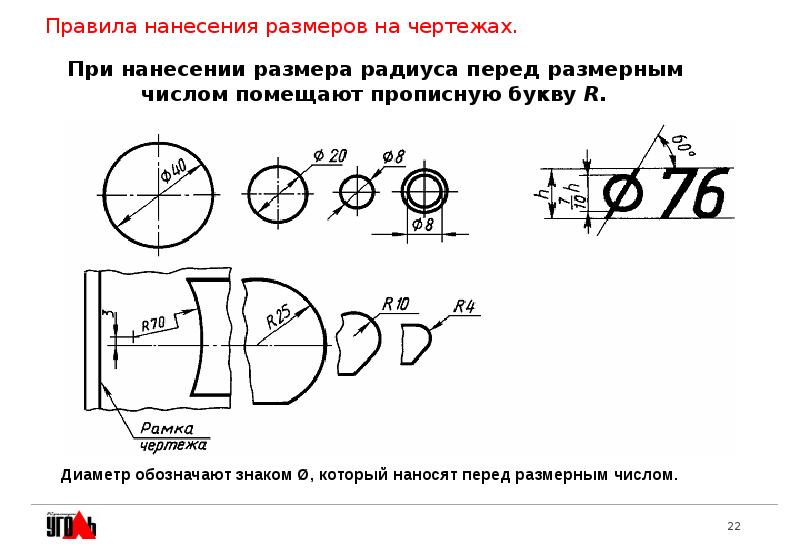

Правила нанесения размеров на чертежах.

Слайд 23

Описание слайда:

Правила нанесения размеров на чертежах. При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в). При нанесении размеров окружностей перед размерным числом ставят знак диаметра . (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

Слайд 24

Описание слайда:

Правила нанесения размеров на чертежах.

Слайд 25

Описание слайда:

Правила нанесения размеров на чертежах.

Слайд 26

Описание слайда:

Правила нанесения размеров на чертежах.

Слайд 27

Описание слайда:

Правила нанесения размеров на чертежах.

Слайд 28

Описание слайда:

Правила нанесения размеров на чертежах. — осуществляется либо простановкой двух линейных размеров , либо линейным и угловым размерами. Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.
