Слайд 1

Описание слайда:

Техническое обслуживание аккумуляторов и батарей. Современные технологии

Слайд 2

Описание слайда:

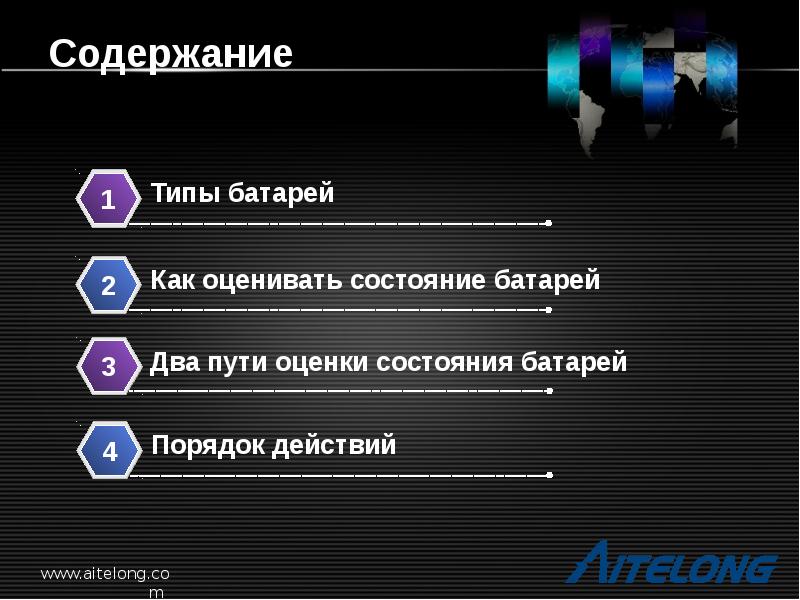

Содержание

Слайд 3

Описание слайда:

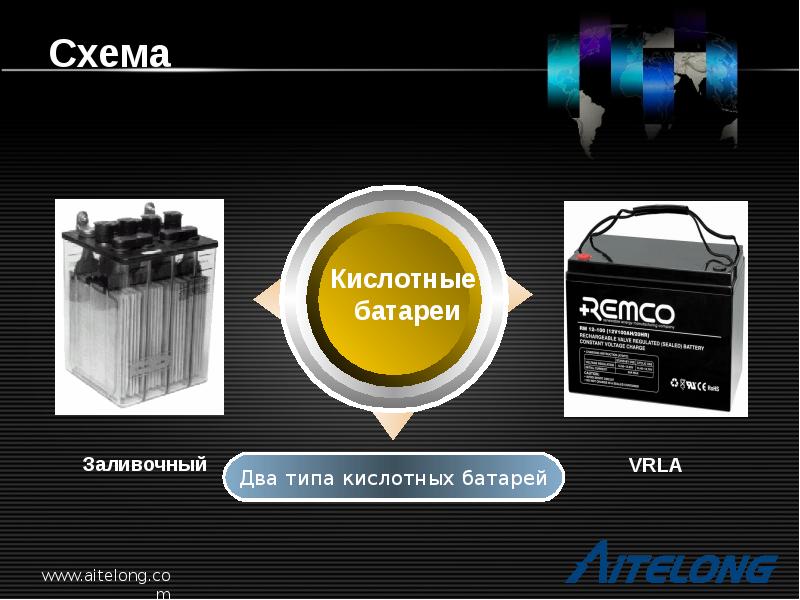

Схема

Слайд 4

Описание слайда:

Элемент аккумуляторной батареи Типы элементов аккумуляторов Напряжение: 2V 4V 6V 8V 10V 12V 14V 16V Ёмкость: до 3000AH Области применения: тяговый подвижной состав, автомобили, Стационарное/Резервное питание

Слайд 5

Описание слайда:

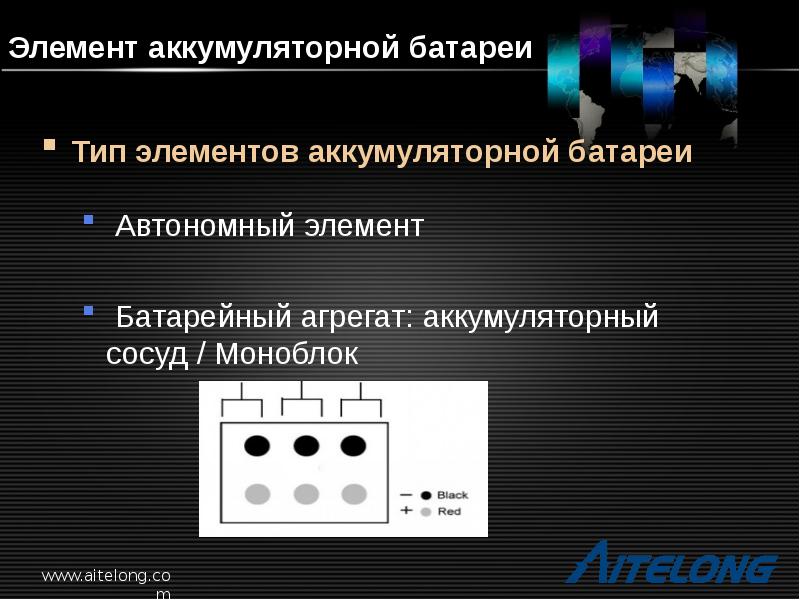

Элемент аккумуляторной батареи Тип элементов аккумуляторной батареи Автономный элемент Батарейный агрегат: аккумуляторный сосуд / Моноблок

Слайд 6

Описание слайда:

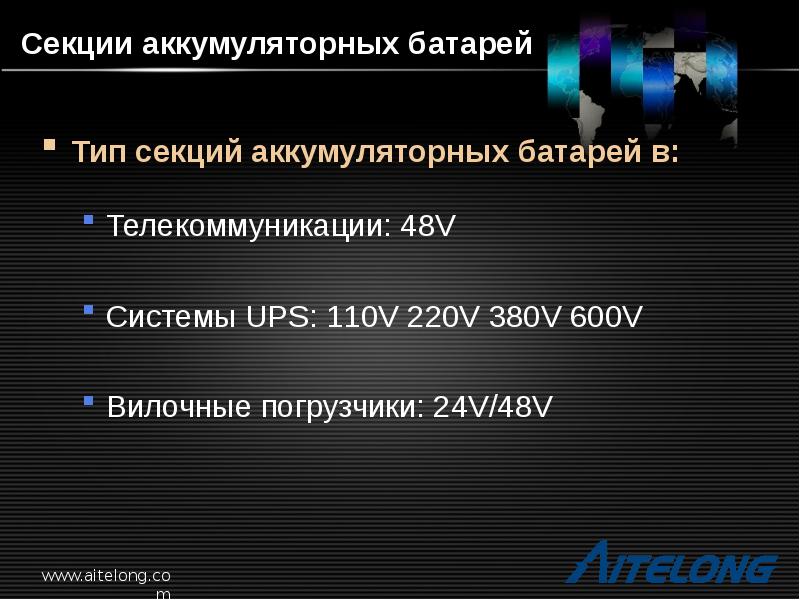

Секции аккумуляторных батарей Тип секций аккумуляторных батарей в: Телекоммуникации: 48V Системы UPS: 110V 220V 380V 600V Вилочные погрузчики: 24V/48V

Слайд 7

Описание слайда:

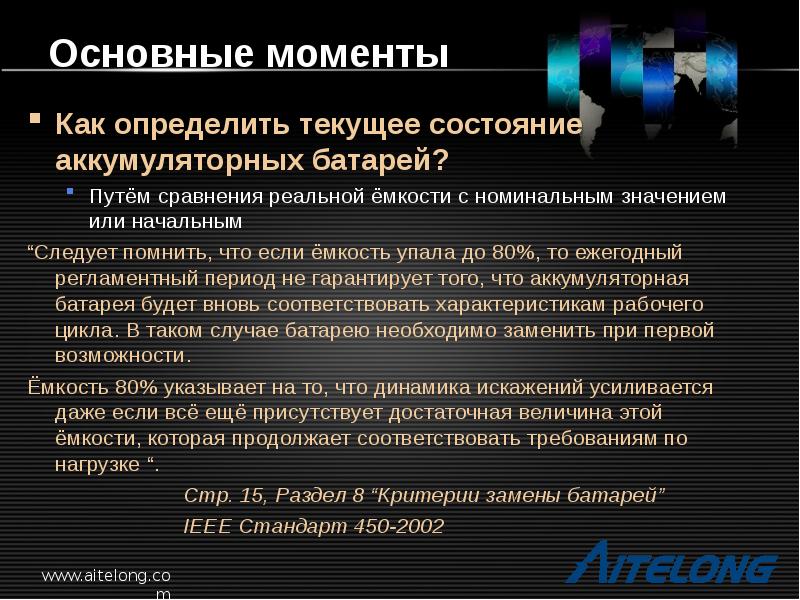

Основные моменты Как определить текущее состояние аккумуляторных батарей? Путём сравнения реальной ёмкости с номинальным значением или начальным “Следует помнить, что если ёмкость упала до 80%, то ежегодный регламентный период не гарантирует того, что аккумуляторная батарея будет вновь соответствовать характеристикам рабочего цикла. В таком случае батарею необходимо заменить при первой возможности. Ёмкость 80% указывает на то, что динамика искажений усиливается даже если всё ещё присутствует достаточная величина этой ёмкости, которая продолжает соответствовать требованиям по нагрузке “. Стр. 15, Раздел 8 “Критерии замены батарей” IEEE Стандарт 450-2002

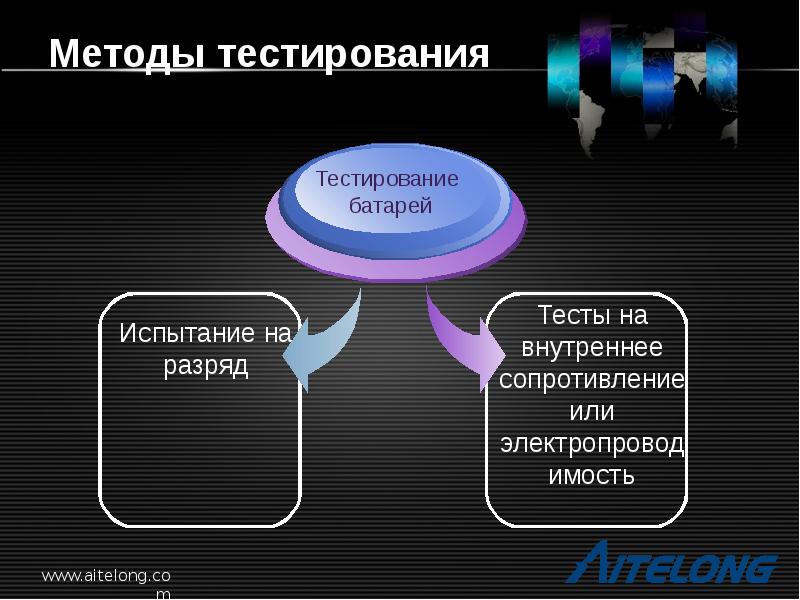

Слайд 8

Описание слайда:

Методы тестирования

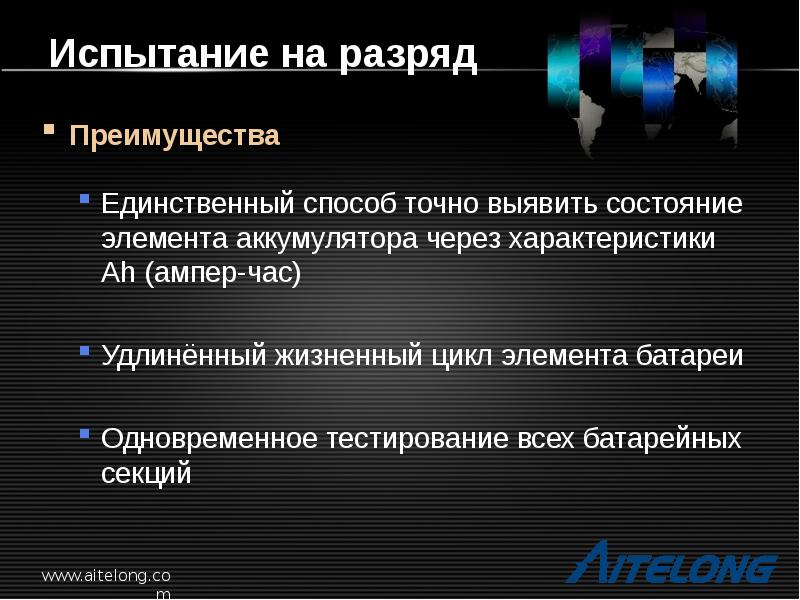

Слайд 9

Описание слайда:

Испытание на разряд Преимущества Единственный способ точно выявить состояние элемента аккумулятора через характеристики Ah (ампер-час) Удлинённый жизненный цикл элемента батареи Одновременное тестирование всех батарейных секций

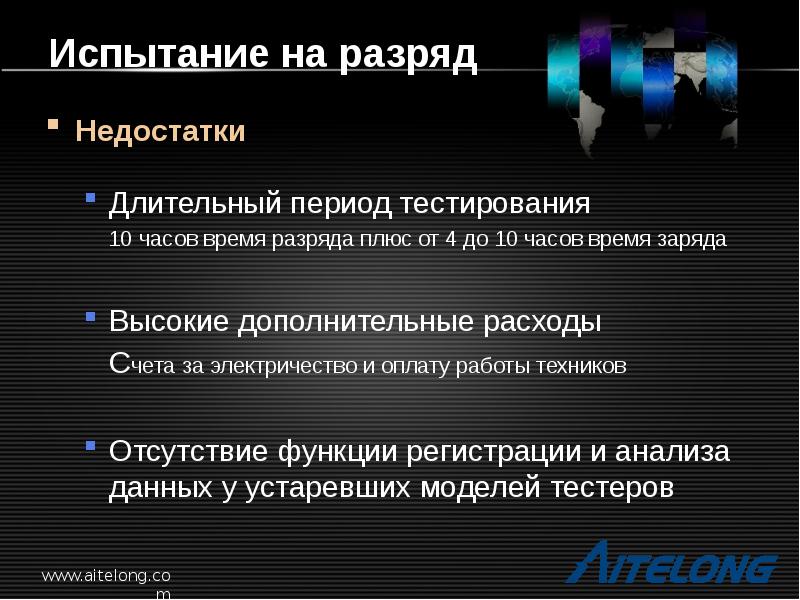

Слайд 10

Описание слайда:

Испытание на разряд Недостатки Длительный период тестирования 10 часов время разряда плюс от 4 до 10 часов время заряда Высокие дополнительные расходы Счета за электричество и оплату работы техников Отсутствие функции регистрации и анализа данных у устаревших моделей тестеров

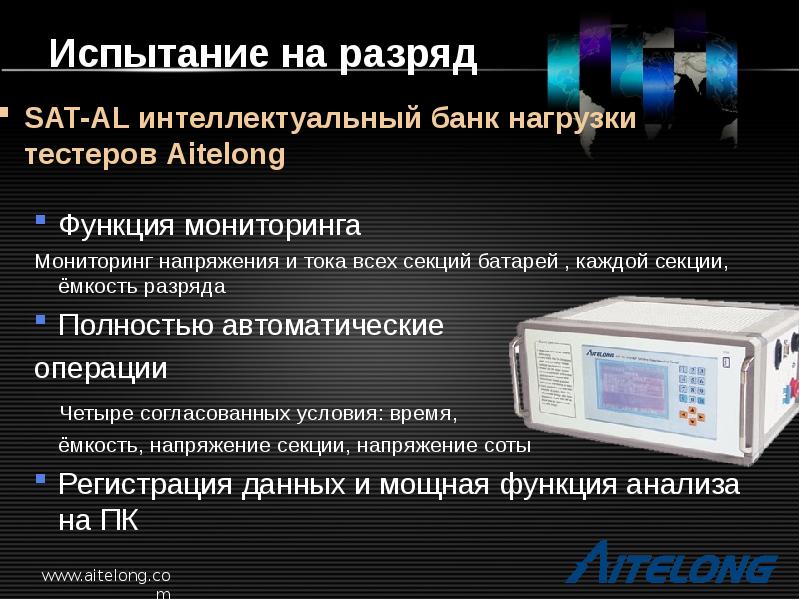

Слайд 11

Описание слайда:

Испытание на разряд SAT-AL интеллектуальный банк нагрузки тестеров Aitelong Функция мониторинга Мониторинг напряжения и тока всех секций батарей , каждой секции, ёмкость разряда Полностью автоматические операции Четыре согласованных условия: время, ёмкость, напряжение секции, напряжение соты Регистрация данных и мощная функция анализа на ПК
