Слайд 1

Описание слайда:

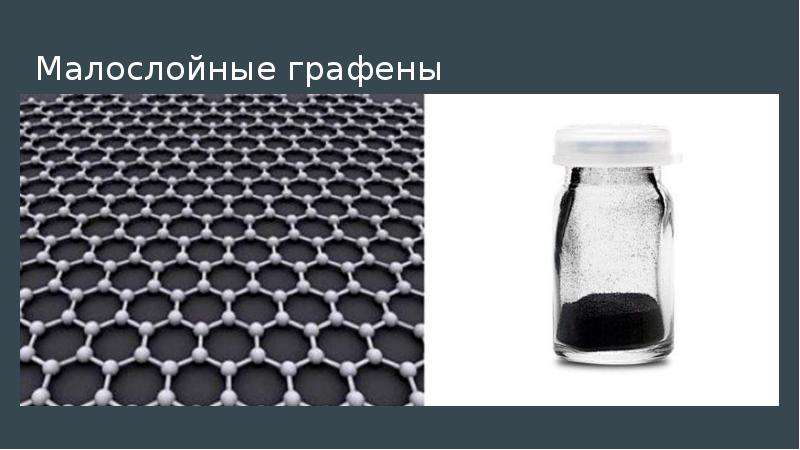

Технология получения многослойного и малослойного графена

Слайд 2

Описание слайда:

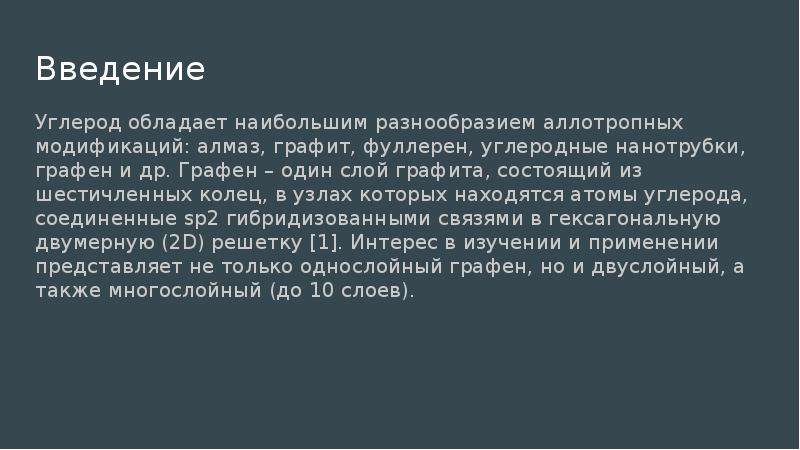

Введение Углерод обладает наибольшим разнообразием аллотропных модификаций: алмаз, графит, фуллерен, углеродные нанотрубки, графен и др. Графен – один слой графита, состоящий из шестичленных колец, в узлах которых находятся атомы углерода, соединенные sp2 гибридизованными связями в гексагональную двумерную (2D) решетку [1]. Интерес в изучении и применении представляет не только однослойный графен, но и двуслойный, а также многослойный (до 10 слоев).

Слайд 3

Описание слайда:

Строение графена Углерод — один из самых интересных элементов периодической таблицы Менделеева. Он имеет множество аллотропов. Некоторые из них, например, алмаз и графит, известны давно, в то время как другие открыты относительно недавно (10-15 лет назад) — фуллерены [1] и нанотрубки [2].

Слайд 4

Описание слайда:

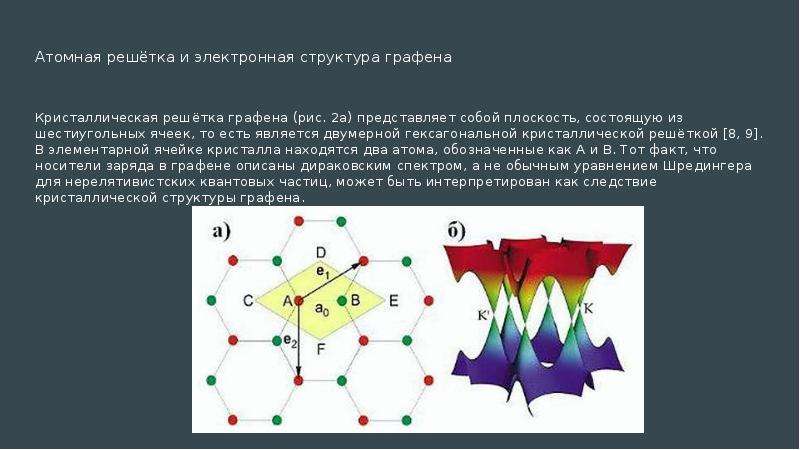

Атомная решётка и электронная структура графена Кристаллическая решётка графена (рис. 2а) представляет собой плоскость, состоящую из шестиугольных ячеек, то есть является двумерной гексагональной кристаллической решёткой [8, 9]. В элементарной ячейке кристалла находятся два атома, обозначенные как A и B. Тот факт, что носители заряда в графене описаны дираковским спектром, а не обычным уравнением Шредингера для нерелятивистских квантовых частиц, может быть интерпретирован как следствие кристаллической структуры графена.

Слайд 5

Описание слайда:

Методы получения графена Теоретические исследования графена начались задолго до получения реальных образцов. В 30-40-х гг. прошлого века проведенные расчёты показали, что свободная двумерная плёнка должна быть термодинамически нестабильной. По этой причине монослойные структуры получали лишь на поверхности объёмных материалов.

Слайд 6

Описание слайда:

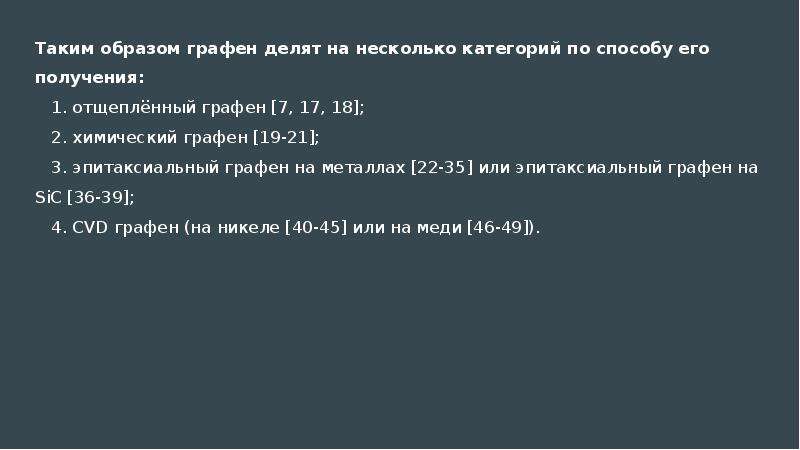

Таким образом графен делят на несколько категорий по способу его получения: Таким образом графен делят на несколько категорий по способу его получения: 1. отщеплённый графен [7, 17, 18]; 2. химический графен [19-21]; 3. эпитаксиальный графен на металлах [22-35] или эпитаксиальный графен на SiC [36-39]; 4. CVD графен (на никеле [40-45] или на меди [46-49]).

Слайд 7

Описание слайда:

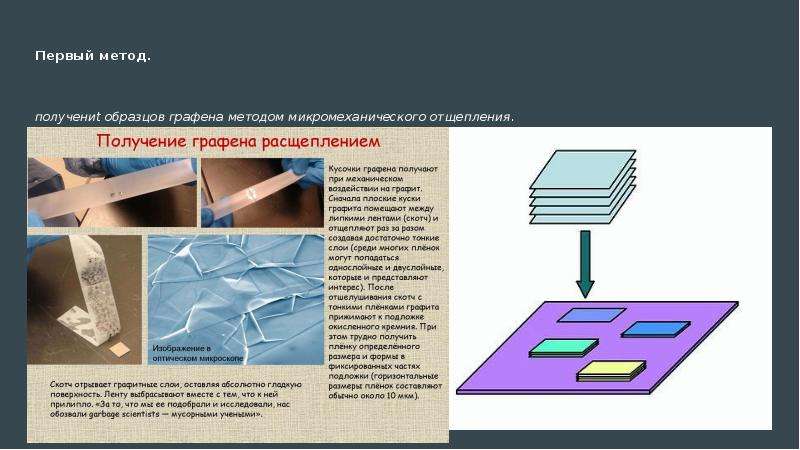

Первый метод. получениt образцов графена методом микромеханического отщепления.

Слайд 8

Описание слайда:

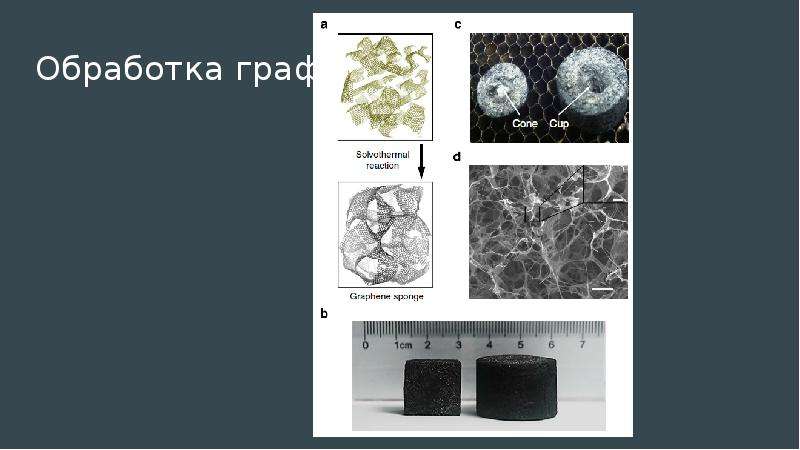

Второй метод - химический

Слайд 9

Описание слайда:

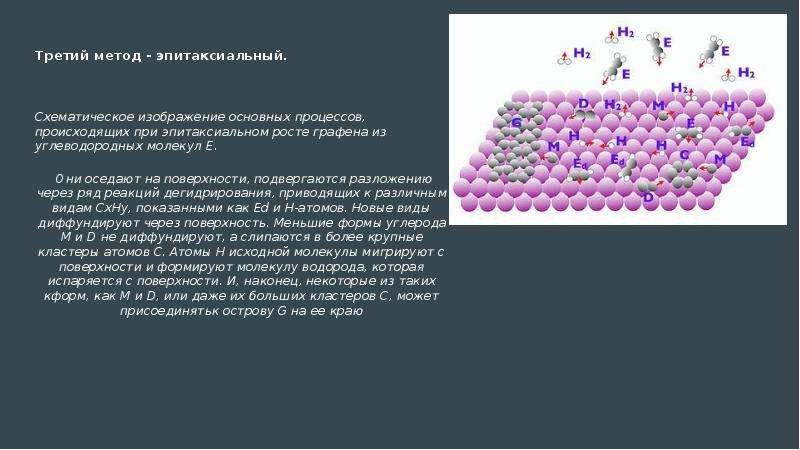

Третий метод - эпитаксиальный. Схематическое изображение основных процессов, происходящих при эпитаксиальном росте графена из углеводородных молекул Е. Они оседают на поверхности, подвергаются разложению через ряд реакций дегидрирования, приводящих к различным видам CxHy, показанными как Ed и Н-атомов. Новые виды диффундируют через поверхность. Меньшие формы углерода М и D не диффундируют, а слипаются в более крупные кластеры атомов С. Атомы Н исходной молекулы мигрируют с поверхности и формируют молекулу водорода, которая испаряется с поверхности. И, наконец, некоторые из таких кформ, как М и D, или даже их больших кластеров C, может присоединятьк острову G на ее краю

Слайд 10

Описание слайда:

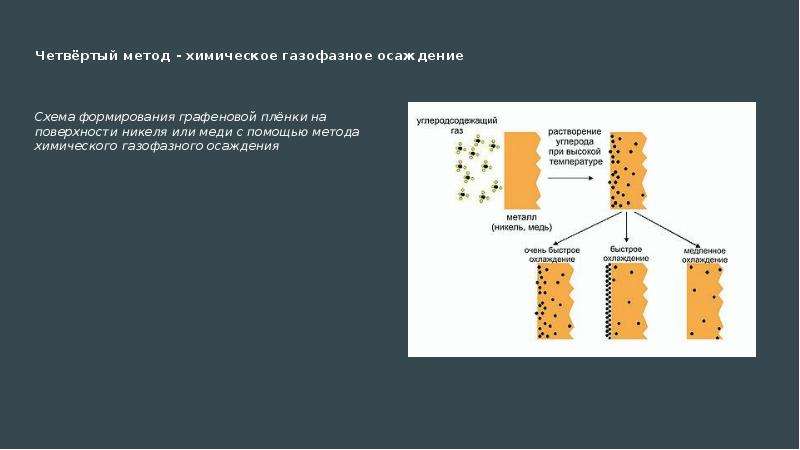

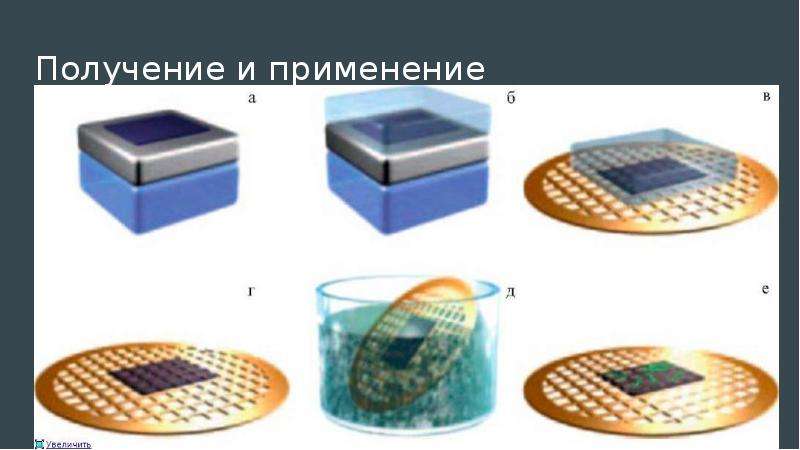

Четвёртый метод - химическое газофазное осаждение Схема формирования графеновой плёнки на поверхности никеля или меди с помощью метода химического газофазного осаждения

Слайд 11

Описание слайда:

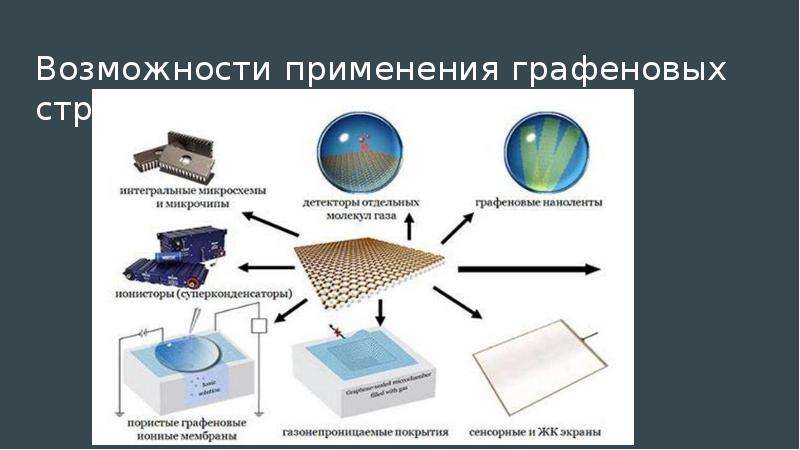

Возможности применения графеновых структур

Слайд 12

Описание слайда:

Дефекты

Слайд 13

Описание слайда:

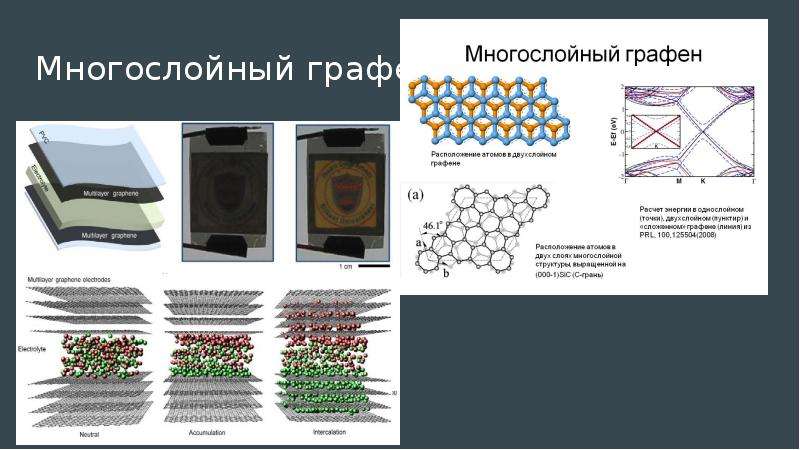

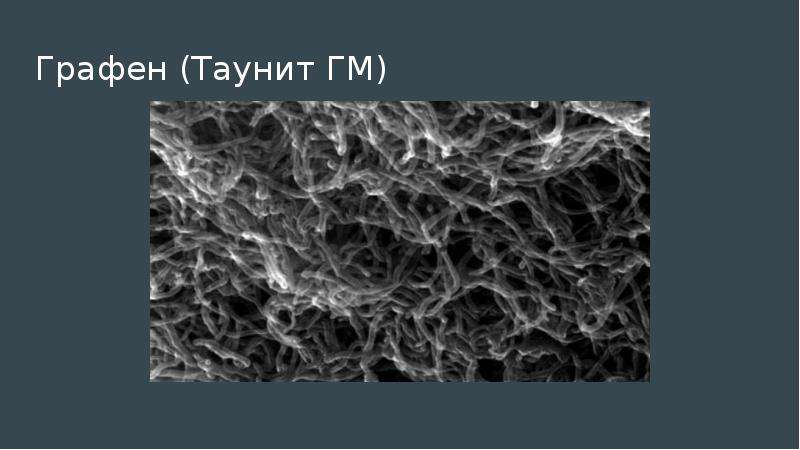

Многослойный графен

Слайд 14

Описание слайда:

Области применения многослойного граафена Графен в электронике: сегодня и завтра

Слайд 15

Описание слайда:

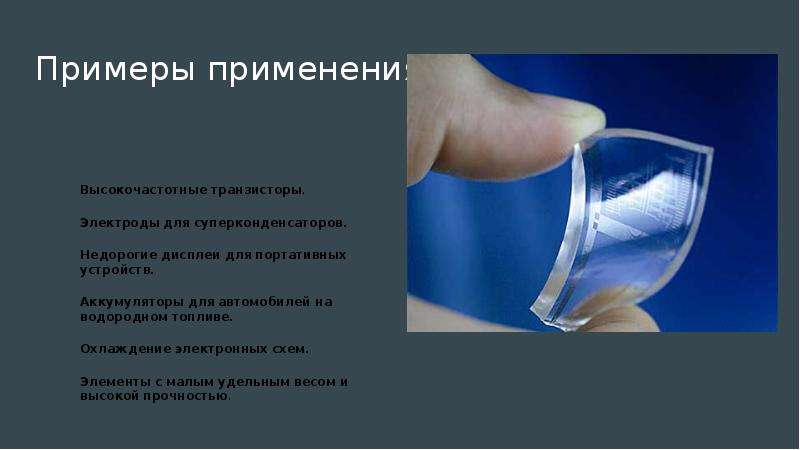

Примеры применения Высокочастотные транзисторы. Электроды для суперконденсаторов. Недорогие дисплеи для портативных устройств. Аккумуляторы для автомобилей на водородном топливе. Охлаждение электронных схем. Элементы с малым удельным весом и высокой прочностью.

Слайд 16

Описание слайда:

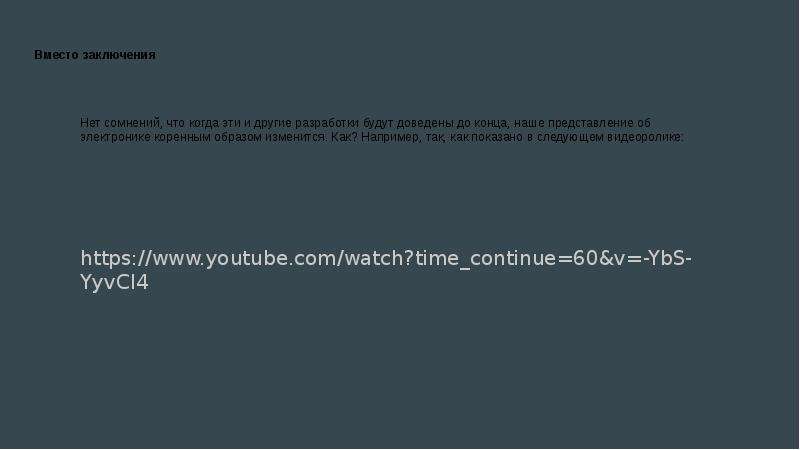

Вместо заключения Нет сомнений, что когда эти и другие разработки будут доведены до конца, наше представление об электронике коренным образом изменится. Как? Например, так, как показано в следующем видеоролике:
