Лекция 7 Технология разработки ПО (продолжение)

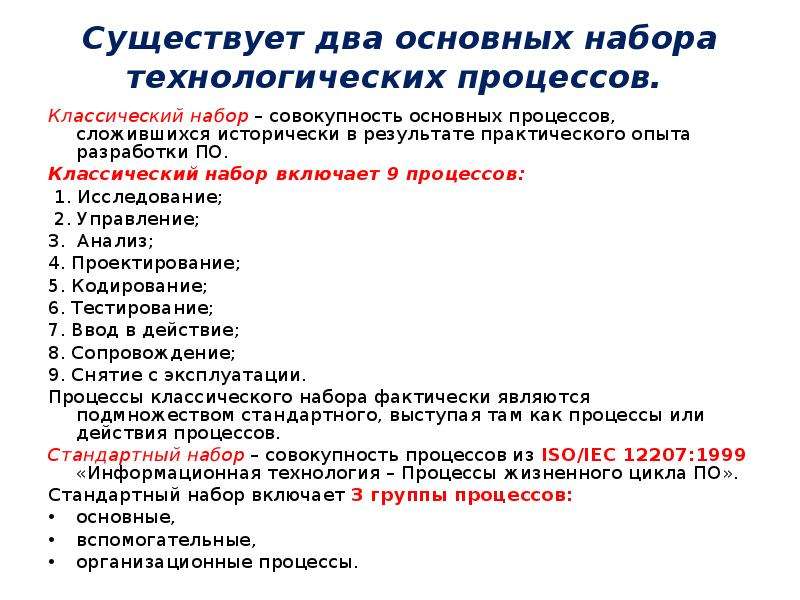

Слайд 2

Описание слайда:

Существует два основных набора технологических процессов. Классический набор – совокупность основных процессов, сложившихся исторически в результате практического опыта разработки ПО. Классический набор включает 9 процессов: 1. Исследование; 2. Управление; 3. Анализ; 4. Проектирование; 5. Кодирование; 6. Тестирование; 7. Ввод в действие; 8. Сопровождение; 9. Снятие с эксплуатации. Процессы классического набора фактически являются подмножеством стандартного, выступая там как процессы или действия процессов. Стандартный набор – совокупность процессов из ISO/IEC 12207:1999 «Информационная технология – Процессы жизненного цикла ПО». Стандартный набор включает 3 группы процессов: основные, вспомогательные, организационные процессы.

Слайд 3

Описание слайда:

Классические технологические процессы. Процесс 1. Исследование идеи – процесс ЖЦ, который заключается в появлении и превращении возникшей идеи в определённую концепцию и в формировании проекта. Идея может привести либо к развитию уже существующего ПП, либо к созданию нового. Формальным результатом исследования идеи является одностраничное описание проекта.

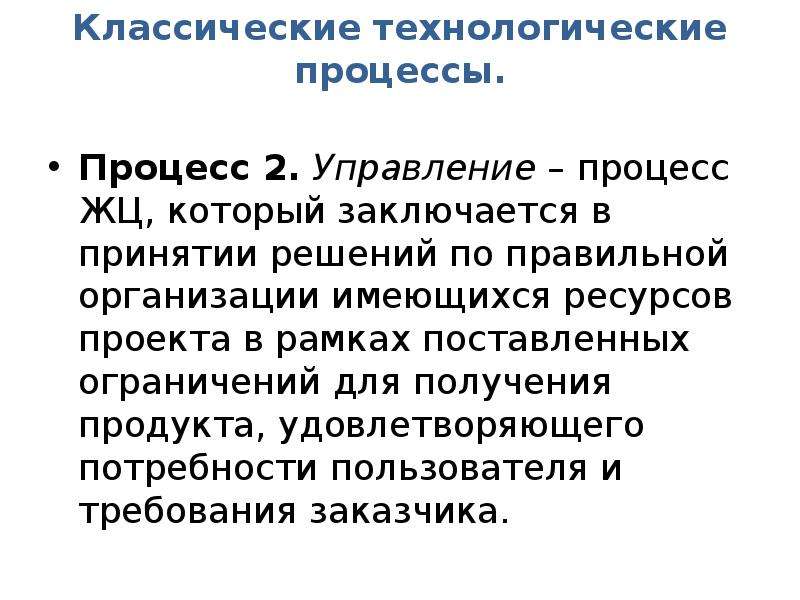

Слайд 4

Описание слайда:

Классические технологические процессы. Процесс 2. Управление – процесс ЖЦ, который заключается в принятии решений по правильной организации имеющихся ресурсов проекта в рамках поставленных ограничений для получения продукта, удовлетворяющего потребности пользователя и требования заказчика.

Слайд 5

Описание слайда:

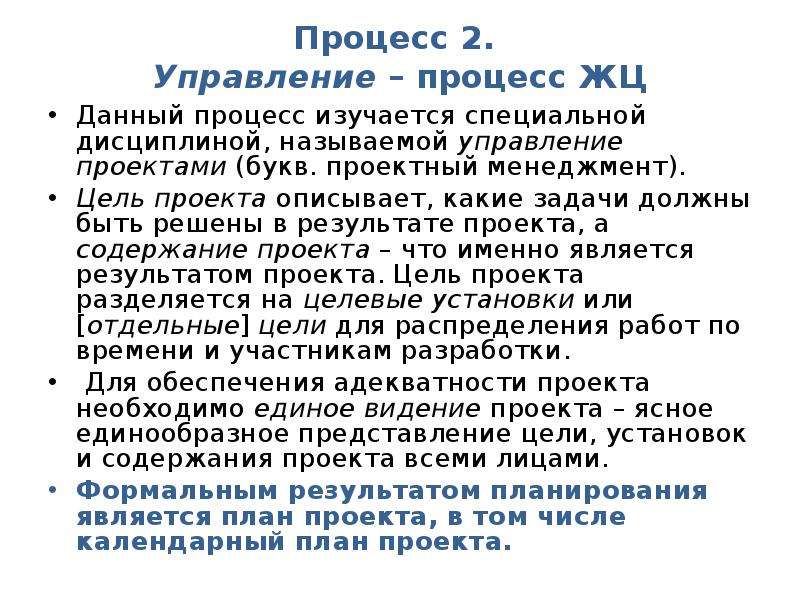

Процесс 2. Управление – процесс ЖЦ Данный процесс изучается специальной дисциплиной, называемой управление проектами (букв. проектный менеджмент). Цель проекта описывает, какие задачи должны быть решены в результате проекта, а содержание проекта – что именно является результатом проекта. Цель проекта разделяется на целевые установки или [отдельные] цели для распределения работ по времени и участникам разработки. Для обеспечения адекватности проекта необходимо единое видение проекта – ясное единообразное представление цели, установок и содержания проекта всеми лицами. Формальным результатом планирования является план проекта, в том числе календарный план проекта.

Слайд 6

Описание слайда:

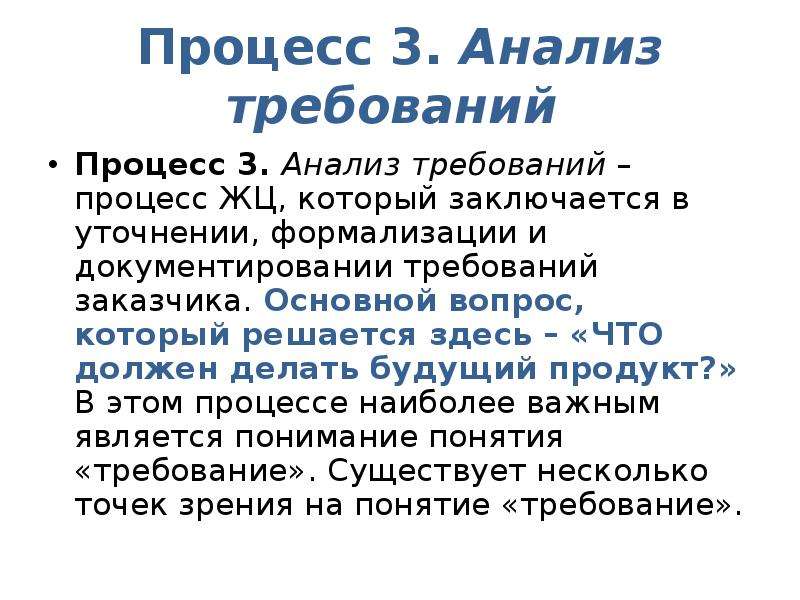

Процесс 3. Анализ требований Процесс 3. Анализ требований – процесс ЖЦ, который заключается в уточнении, формализации и документировании требований заказчика. Основной вопрос, который решается здесь – «ЧТО должен делать будущий продукт?» В этом процессе наиболее важным является понимание понятия «требование». Существует несколько точек зрения на понятие «требование».

Слайд 7

Описание слайда:

Требование Требование – условие или возможность, необходимая для решения проблемы или достижения определённых целей с помощью разрабатываемого продукта. Требование к продукту – условие или возможность, которую должен удовлетворять или которой должен обладать продукт или его компонент для обеспечения условий разработки, связанных с контрактом, стандартами, спецификациями. Аналогично формулируется требование к процессу ЖЦ.

Слайд 8

Описание слайда:

Спецификация требований Спецификация требований является результатом формализации требований. В общем случае спецификация – достаточно полное и точное формальное описание работы, которую необходимо выполнить. Спецификация требований – это спецификация, включающая однозначно интерпретируемые требования, реализация которых проверяема, а стоимость и ресурсы – предсказуемы. Существуют две существенно отличающиеся части спецификаций, соответствующие предъявляемым к ПО требованиям. Функциональные спецификации задают содержание функционирования системы. Они описывают функции ПО на основе требований к системе. Эксплуатационные (нефункциональные) спецификации задают характеристики системы и ограничения её функционирования. Они описывают особенности ПО на основе правил и стандартов.

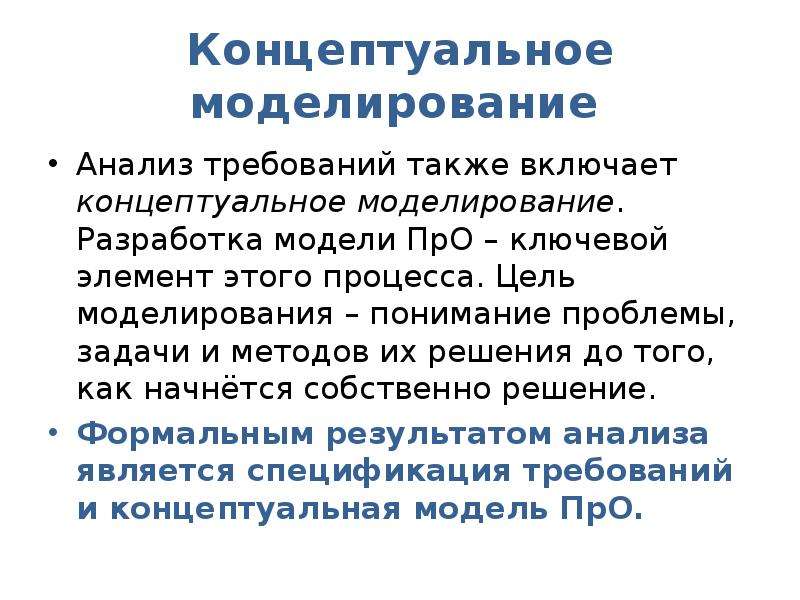

Слайд 9

Описание слайда:

Концептуальное моделирование Анализ требований также включает концептуальное моделирование. Разработка модели ПрО – ключевой элемент этого процесса. Цель моделирования – понимание проблемы, задачи и методов их решения до того, как начнётся собственно решение. Формальным результатом анализа является спецификация требований и концептуальная модель ПрО.

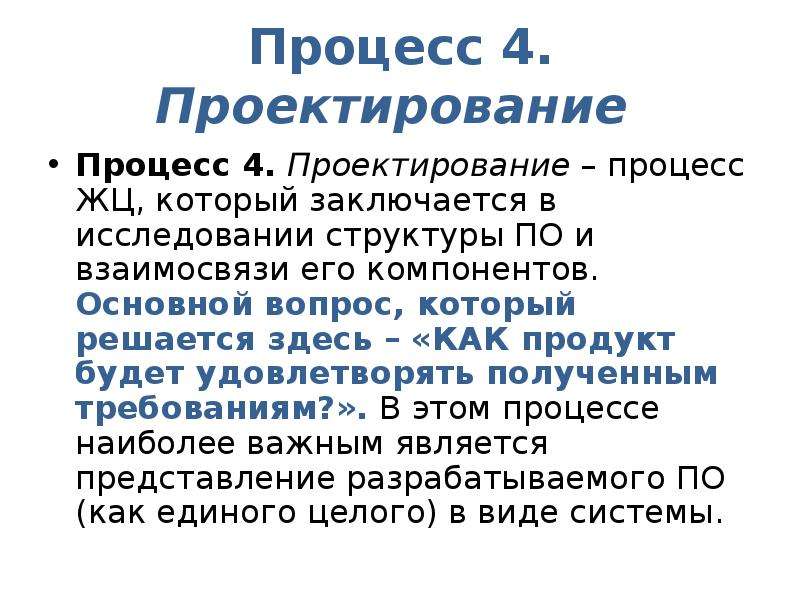

Слайд 10

Описание слайда:

Процесс 4. Проектирование Процесс 4. Проектирование – процесс ЖЦ, который заключается в исследовании структуры ПО и взаимосвязи его компонентов. Основной вопрос, который решается здесь – «КАК продукт будет удовлетворять полученным требованиям?». В этом процессе наиболее важным является представление разрабатываемого ПО (как единого целого) в виде системы.

Слайд 11

Описание слайда:

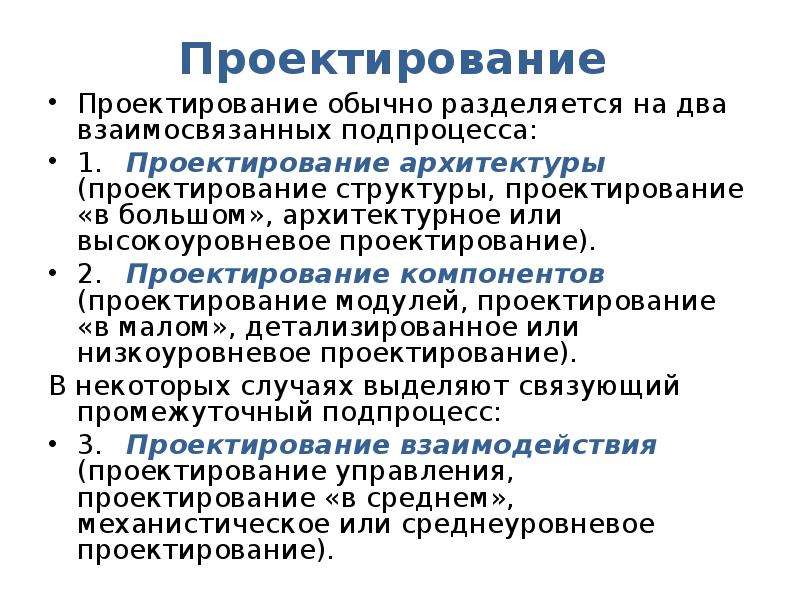

Проектирование Проектирование обычно разделяется на два взаимосвязанных подпроцесса: 1. Проектирование архитектуры (проектирование структуры, проектирование «в большом», архитектурное или высокоуровневое проектирование). 2. Проектирование компонентов (проектирование модулей, проектирование «в малом», детализированное или низкоуровневое проектирование). В некоторых случаях выделяют связующий промежуточный подпроцесс: 3. Проектирование взаимодействия (проектирование управления, проектирование «в среднем», механистическое или среднеуровневое проектирование).

Слайд 12

Описание слайда:

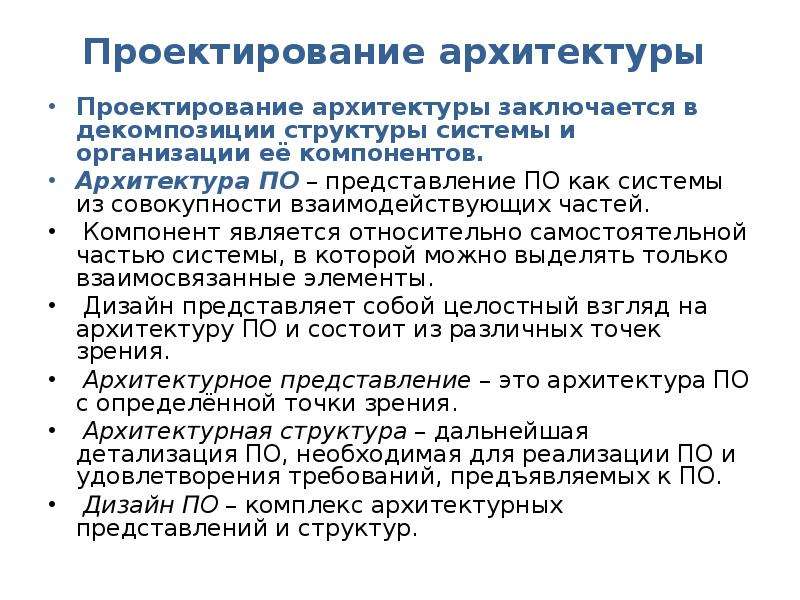

Проектирование архитектуры Проектирование архитектуры заключается в декомпозиции структуры системы и организации её компонентов. Архитектура ПО – представление ПО как системы из совокупности взаимодействующих частей. Компонент является относительно самостоятельной частью системы, в которой можно выделять только взаимосвязанные элементы. Дизайн представляет собой целостный взгляд на архитектуру ПО и состоит из различных точек зрения. Архитектурное представление – это архитектура ПО с определённой точки зрения. Архитектурная структура – дальнейшая детализация ПО, необходимая для реализации ПО и удовлетворения требований, предъявляемых к ПО. Дизайн ПО – комплекс архитектурных представлений и структур.

Слайд 13

Описание слайда:

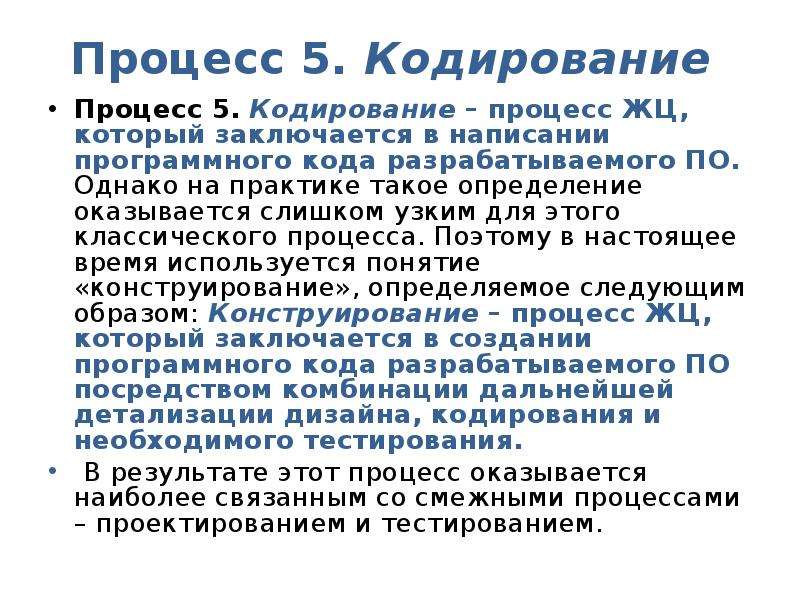

Процесс 5. Кодирование Процесс 5. Кодирование – процесс ЖЦ, который заключается в написании программного кода разрабатываемого ПО. Однако на практике такое определение оказывается слишком узким для этого классического процесса. Поэтому в настоящее время используется понятие «конструирование», определяемое следующим образом: Конструирование – процесс ЖЦ, который заключается в создании программного кода разрабатываемого ПО посредством комбинации дальнейшей детализации дизайна, кодирования и необходимого тестирования. В результате этот процесс оказывается наиболее связанным со смежными процессами – проектированием и тестированием.

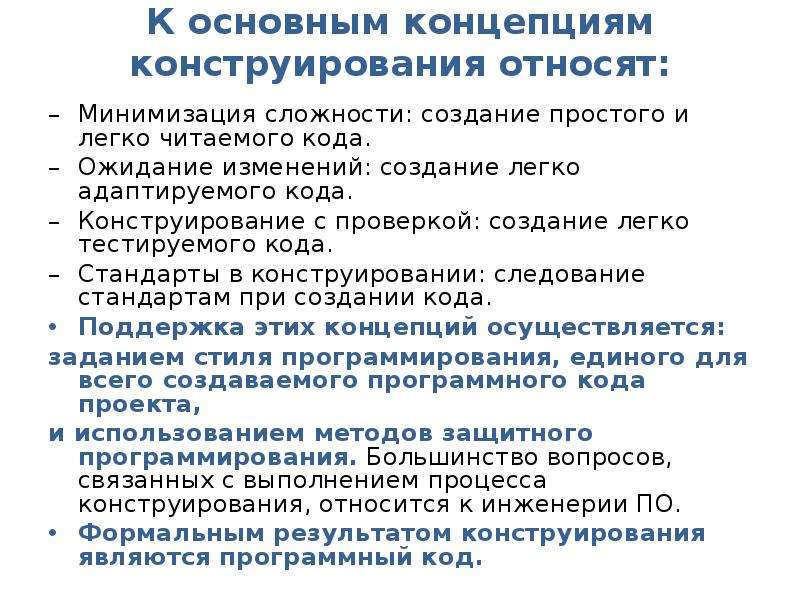

Слайд 14

Описание слайда:

К основным концепциям конструирования относят: – Минимизация сложности: создание простого и легко читаемого кода. – Ожидание изменений: создание легко адаптируемого кода. – Конструирование с проверкой: создание легко тестируемого кода. – Стандарты в конструировании: следование стандартам при создании кода. Поддержка этих концепций осуществляется: заданием стиля программирования, единого для всего создаваемого программного кода проекта, и использованием методов защитного программирования. Большинство вопросов, связанных с выполнением процесса конструирования, относится к инженерии ПО. Формальным результатом конструирования являются программный код.

Слайд 15

Описание слайда:

Процесс 6. Тестирование Процесс 6. Тестирование – процесс ЖЦ, который заключается в оценке и улучшении качества ПО. В общем случае тестирование состоит в обнаружении проблем нарушения работы ПО. Этот процесс представляет собой динамическую верификацию поведения программы на ограниченном наборе тестов, выбранных соответствующим образом из обычно выполняемых действий прикладной области и обеспечивающих проверку соответствия ожидаемому поведению системы.

Слайд 16

Описание слайда:

Процесс 6. Тестирование В настоящее время считается, что верификацию любого вида необходимо выполнять во время всего ЖЦ ПО. Большинство вопросов, связанных с выполнением процесса верификации, относится к инженерии ПО. Формальным результатом тестирования являются «оттестированный» программный код, т.е. код с исключением недостатков, выявленных по сбоям.

Слайд 17

Описание слайда:

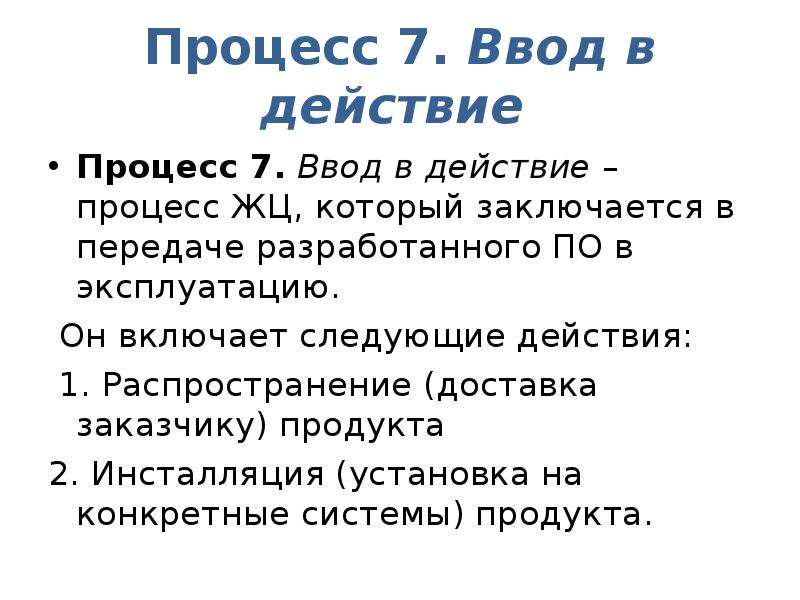

Процесс 7. Ввод в действие Процесс 7. Ввод в действие – процесс ЖЦ, который заключается в передаче разработанного ПО в эксплуатацию. Он включает следующие действия: 1. Распространение (доставка заказчику) продукта 2. Инсталляция (установка на конкретные системы) продукта.

Слайд 18

Описание слайда:

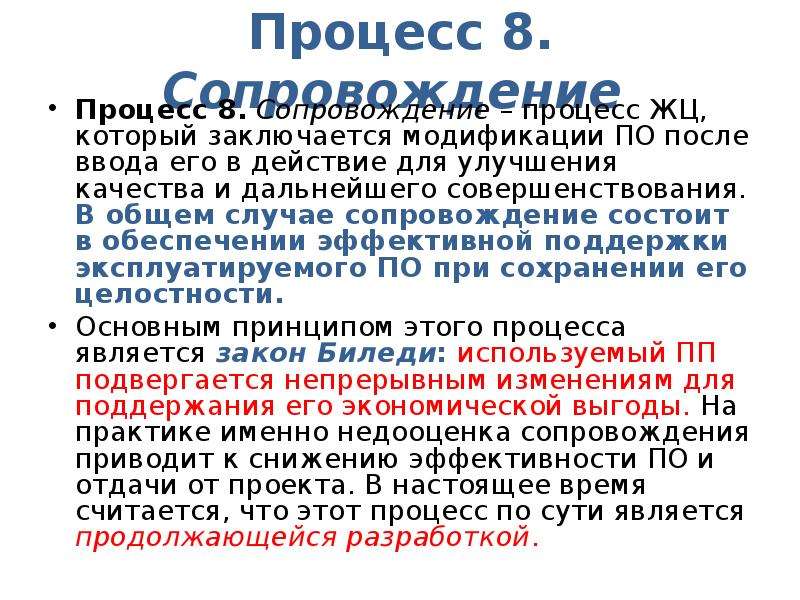

Процесс 8. Сопровождение Процесс 8. Сопровождение – процесс ЖЦ, который заключается модификации ПО после ввода его в действие для улучшения качества и дальнейшего совершенствования. В общем случае сопровождение состоит в обеспечении эффективной поддержки эксплуатируемого ПО при сохранении его целостности. Основным принципом этого процесса является закон Биледи: используемый ПП подвергается непрерывным изменениям для поддержания его экономической выгоды. На практике именно недооценка сопровождения приводит к снижению эффективности ПО и отдачи от проекта. В настоящее время считается, что этот процесс по сути является продолжающейся разработкой.

Слайд 19

Описание слайда:

Категории сопровождения Корректирующее сопровождение – модификация для исправления обнаруженных дефектов: устранение сбоев и т.д. Адаптивное сопровождение – модификация для учёта требуемых изменений: учёт новых требований, изменение окружения ПО и т.д. Совершенствующее сопровождение – модификация для улучшения возможностей ПО: повышение характеристик ПО и т.д. Профилактическое сопровождение – модификация для предупреждения возможных проблем: определение и исправление скрытых дефектов до их реального появления в виде сбоев и т.д.

Слайд 20

Описание слайда:

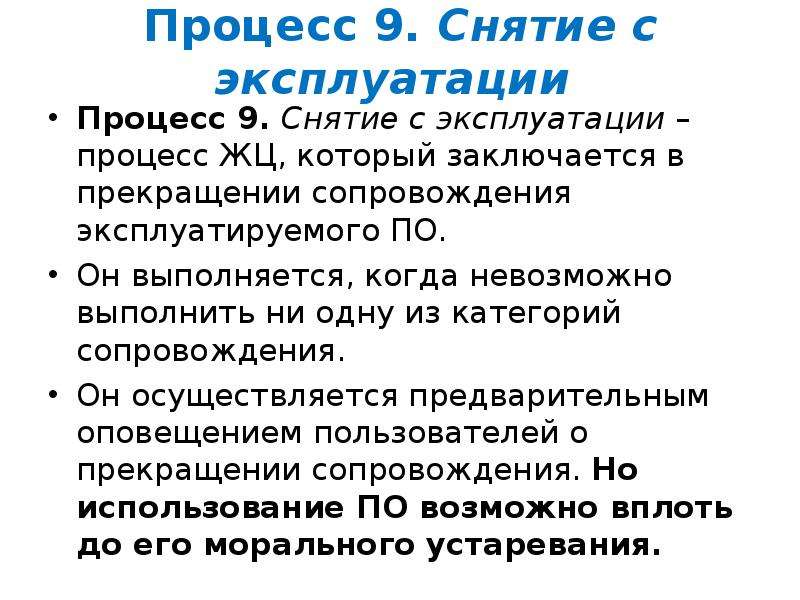

Процесс 9. Снятие с эксплуатации Процесс 9. Снятие с эксплуатации – процесс ЖЦ, который заключается в прекращении сопровождения эксплуатируемого ПО. Он выполняется, когда невозможно выполнить ни одну из категорий сопровождения. Он осуществляется предварительным оповещением пользователей о прекращении сопровождения. Но использование ПО возможно вплоть до его морального устаревания.

Слайд 21

Описание слайда:

Методологии разработки ПО В настоящее время наиболее употребительными при разработке ПО являются две методологии – структурная и объектно-ориентированная (OO). Принципиальное различие между ними заключается в разных способах декомпозиции систем. Структурная (функциональная) декомпозиция рассматривает структуру и поведение системы в терминах иерархии функций и передачи информации. Объектная декомпозиция рассматривает структуру системы в виде объектов и связей между ними, а поведение системы – в терминах обмена сообщениями между объектами. Следует отметить, что в основе многих объектно-ориентированных методов лежит структурный метод, которому придана объектная окраска.

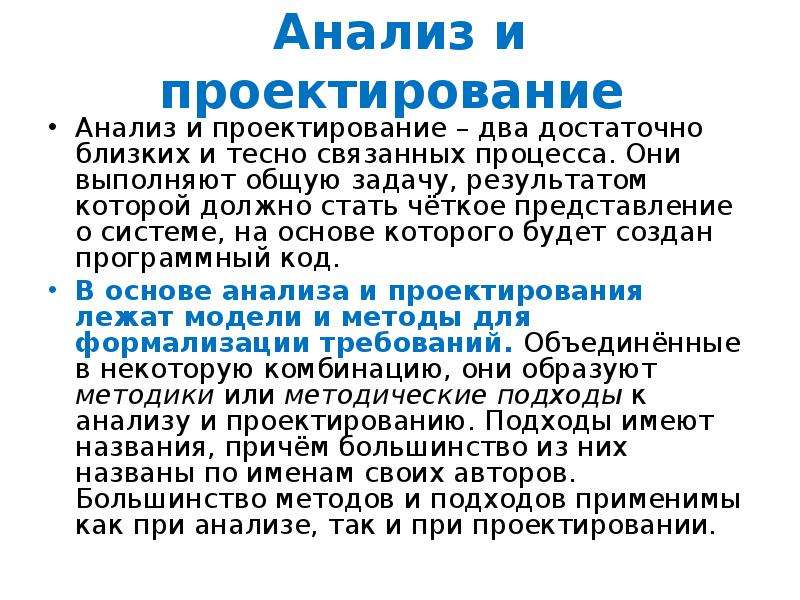

Слайд 22

Описание слайда:

Анализ и проектирование Анализ и проектирование – два достаточно близких и тесно связанных процесса. Они выполняют общую задачу, результатом которой должно стать чёткое представление о системе, на основе которого будет создан программный код. В основе анализа и проектирования лежат модели и методы для формализации требований. Объединённые в некоторую комбинацию, они образуют методики или методические подходы к анализу и проектированию. Подходы имеют названия, причём большинство из них названы по именам своих авторов. Большинство методов и подходов применимы как при анализе, так и при проектировании.

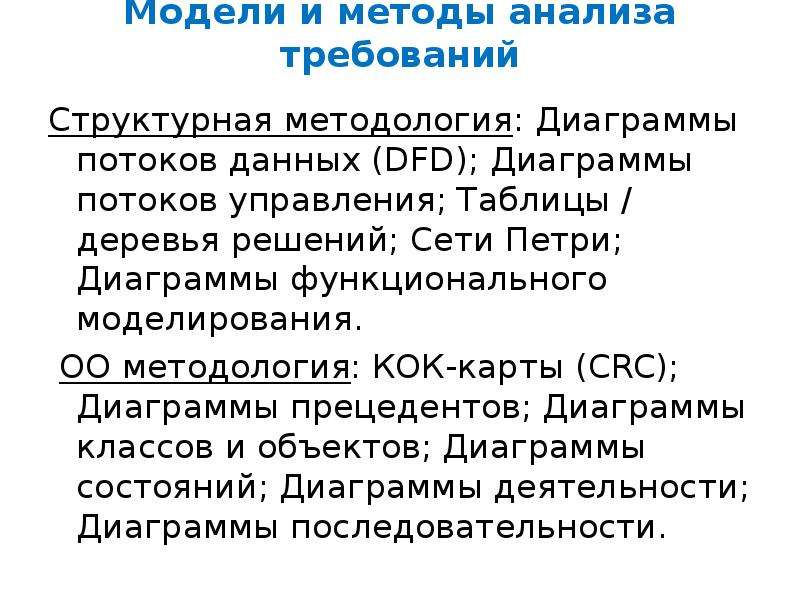

Слайд 23

Описание слайда:

Модели и методы анализа требований Структурная методология: Диаграммы потоков данных (DFD); Диаграммы потоков управления; Таблицы / деревья решений; Сети Петри; Диаграммы функционального моделирования. ОО методология: КОК-карты (CRC); Диаграммы прецедентов; Диаграммы классов и объектов; Диаграммы состояний; Диаграммы деятельности; Диаграммы последовательности.

Слайд 24

Описание слайда:

Модели и методы проектирования архитектуры Структурная методология: Нисходящее проектирование; Восходящее проектирование. ОО методология: Проектирование предметных областей; Проектирование наведением мостов.

Слайд 25

Описание слайда:

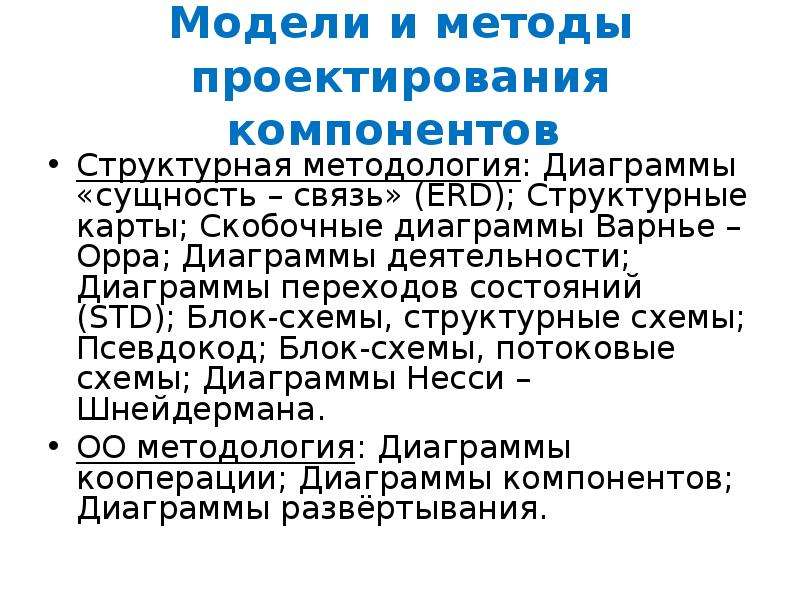

Модели и методы проектирования компонентов Структурная методология: Диаграммы «сущность – связь» (ERD); Структурные карты; Скобочные диаграммы Варнье – Орра; Диаграммы деятельности; Диаграммы переходов состояний (STD); Блок-схемы, структурные схемы; Псевдокод; Блок-схемы, потоковые схемы; Диаграммы Несси – Шнейдермана. ОО методология: Диаграммы кооперации; Диаграммы компонентов; Диаграммы развёртывания.

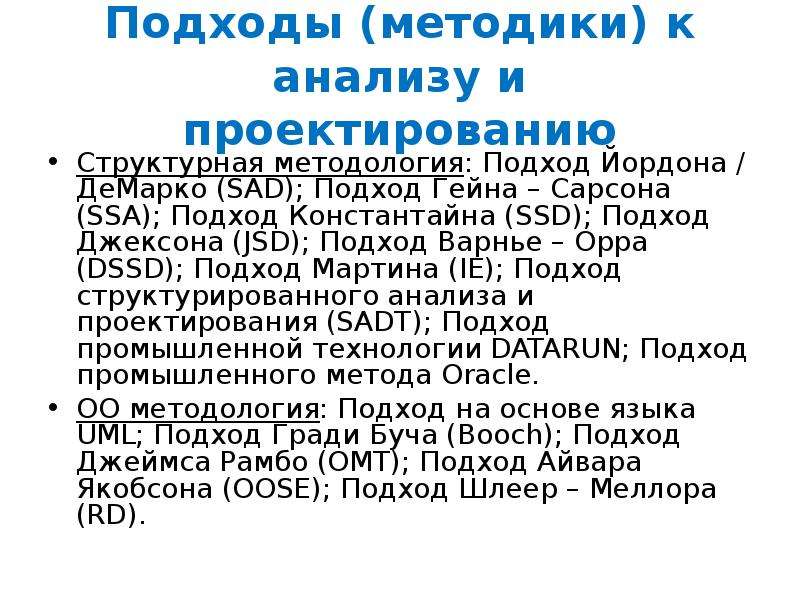

Слайд 26

Описание слайда:

Подходы (методики) к анализу и проектированию Структурная методология: Подход Йордона / ДеМарко (SAD); Подход Гейна – Сарсона (SSA); Подход Константайна (SSD); Подход Джексона (JSD); Подход Варнье – Орра (DSSD); Подход Мартина (IE); Подход структурированного анализа и проектирования (SADT); Подход промышленной технологии DATARUN; Подход промышленного метода Oracle. ОО методология: Подход на основе языка UML; Подход Гради Буча (Booch); Подход Джеймса Рамбо (OMT); Подход Айвара Якобсона (OOSE); Подход Шлеер – Меллора (RD).
