Вы можете ознакомиться и скачать презентацию на тему Типы корпусов радиоэлектронных компонентов. Доклад-сообщение содержит 34 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Типы корпусов радиоэлектронных компонентов

Слайд 2

Описание слайда:

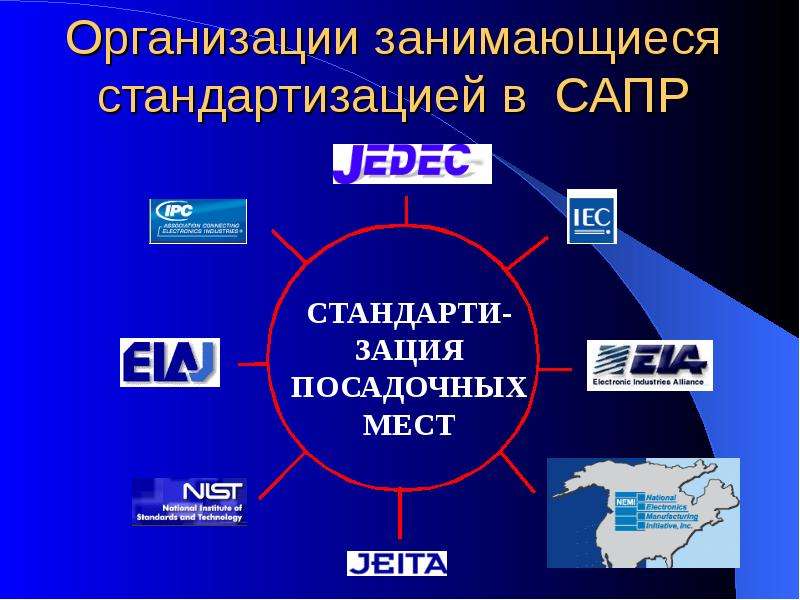

Организации занимающиеся стандартизацией в САПР

Слайд 3

Описание слайда:

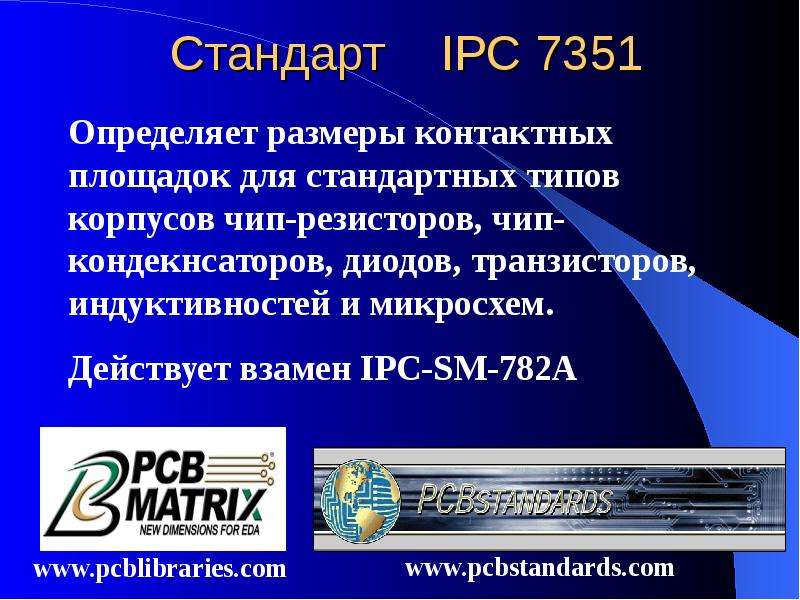

Стандарт IPC 7351

Слайд 4

Описание слайда:

Точность размеров элементов и размеры площадок

Слайд 5

Описание слайда:

Форма вывода под пайку

Слайд 6

Описание слайда:

Контактные площадки

Слайд 7

Описание слайда:

Типы посадочных мест ПЛАНАРНЫЕ – без переходов на другую сторону платы (SMD – Surface Mounted Device) СКВОЗНЫЕ – с переходами на другую сторону платы (TH – Through Hole Mounted, DIP)

Слайд 8

Описание слайда:

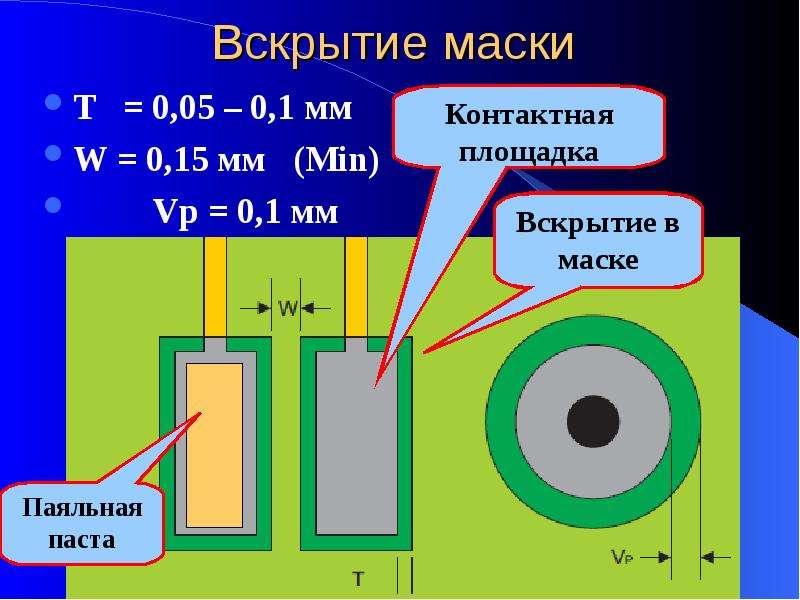

Вскрытие маски Т = 0,05 – 0,1 мм W = 0,15 мм (Min) Vp = 0,1 мм

Слайд 9

Описание слайда:

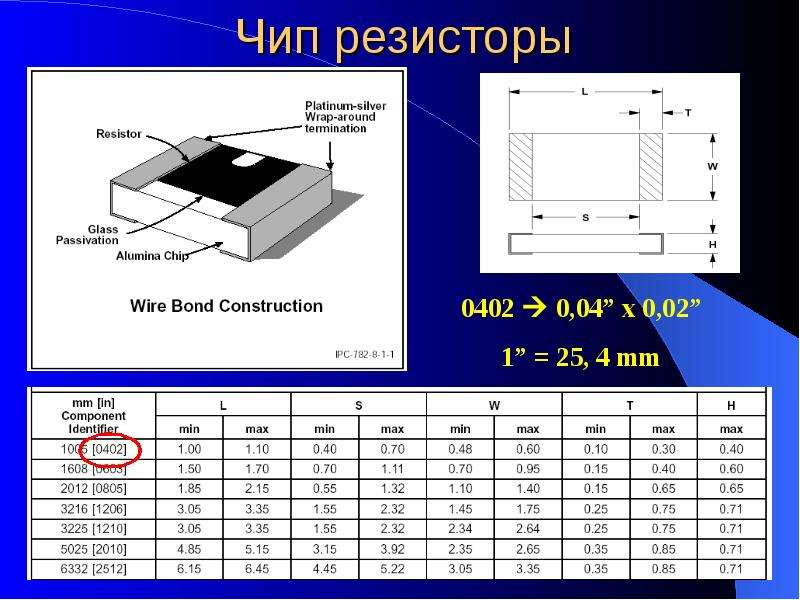

Чип резисторы

Слайд 10

Описание слайда:

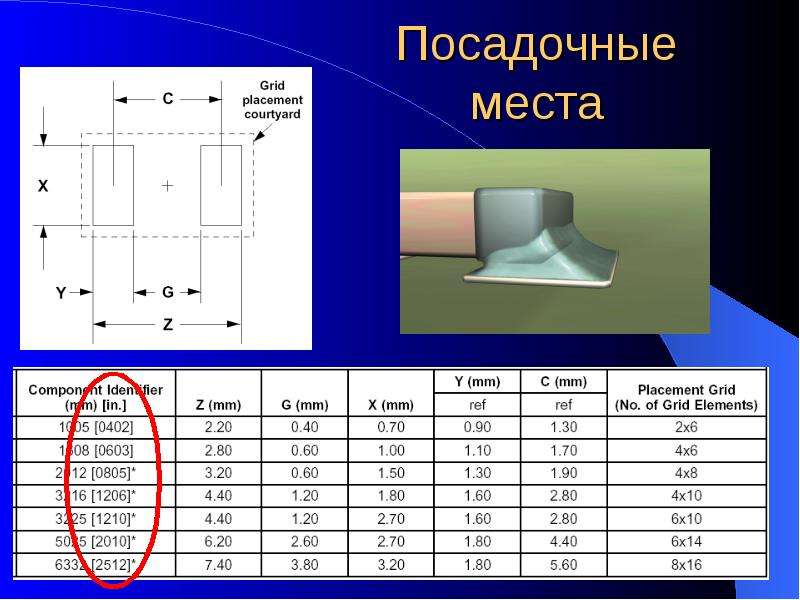

Посадочные места

Слайд 11

Описание слайда:

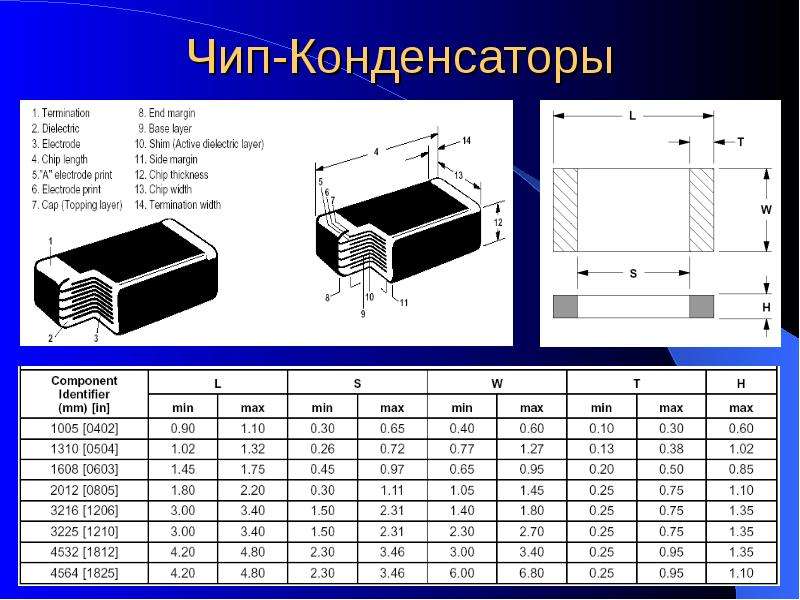

Чип-Конденсаторы

Слайд 12

Описание слайда:

Посадочные места

Слайд 13

Описание слайда:

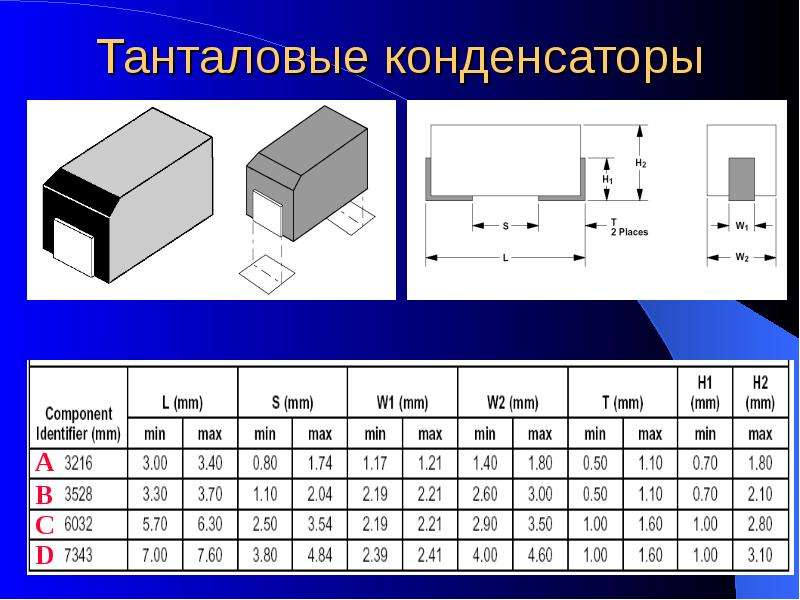

Танталовые конденсаторы

Слайд 14

Описание слайда:

Посадочные места

Слайд 15

Описание слайда:

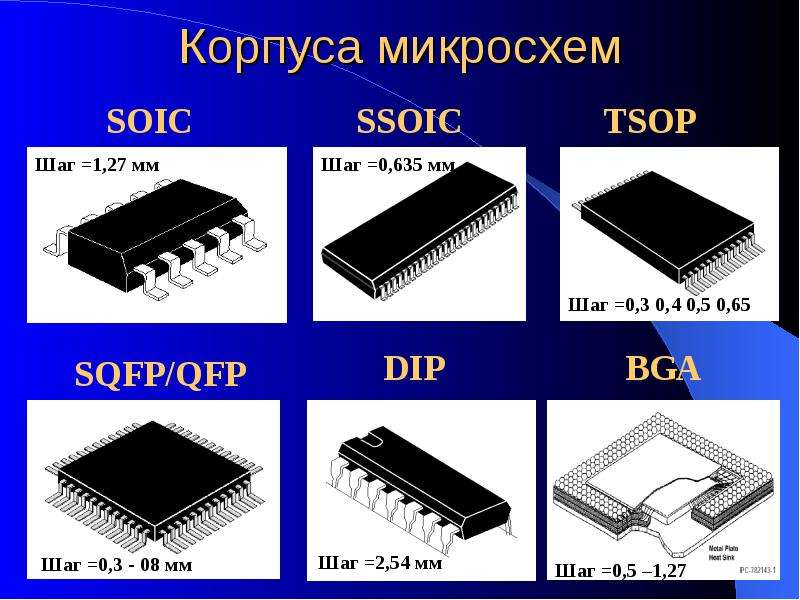

Корпуса микросхем

Слайд 16

Описание слайда:

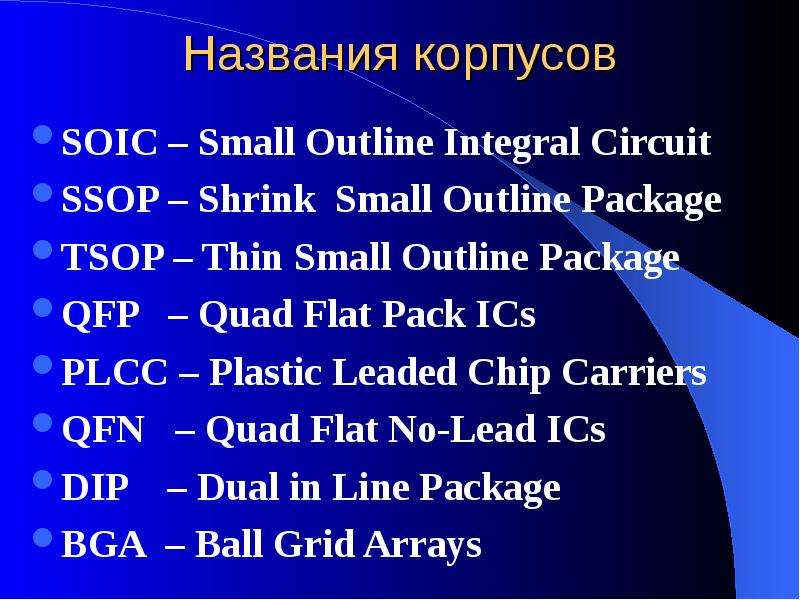

Названия корпусов SOIC – Small Outline Integral Circuit SSOP – Shrink Small Outline Package TSOP – Thin Small Outline Package QFP – Quad Flat Pack ICs PLCC – Plastic Leaded Chip Carriers QFN – Quad Flat No-Lead ICs DIP – Dual in Line Package BGA – Ball Grid Arrays

Слайд 17

Описание слайда:

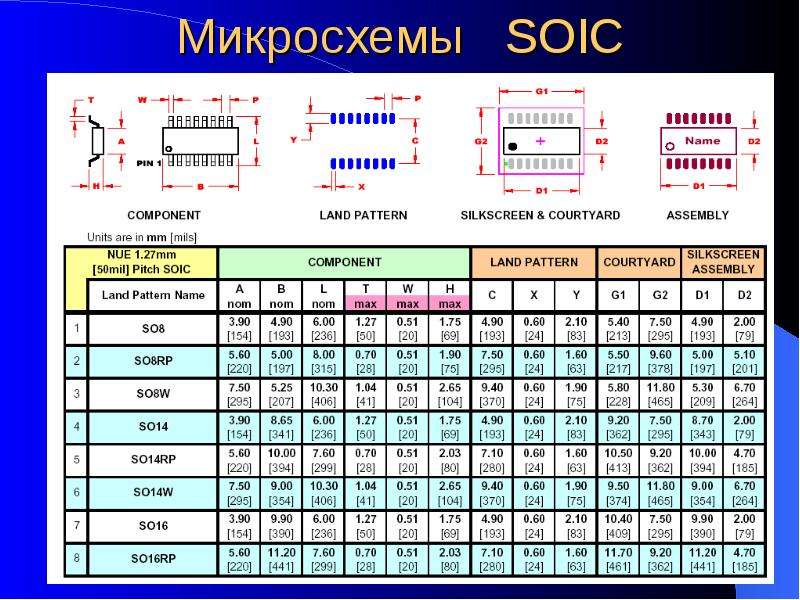

Микросхемы SOIC

Слайд 18

Описание слайда:

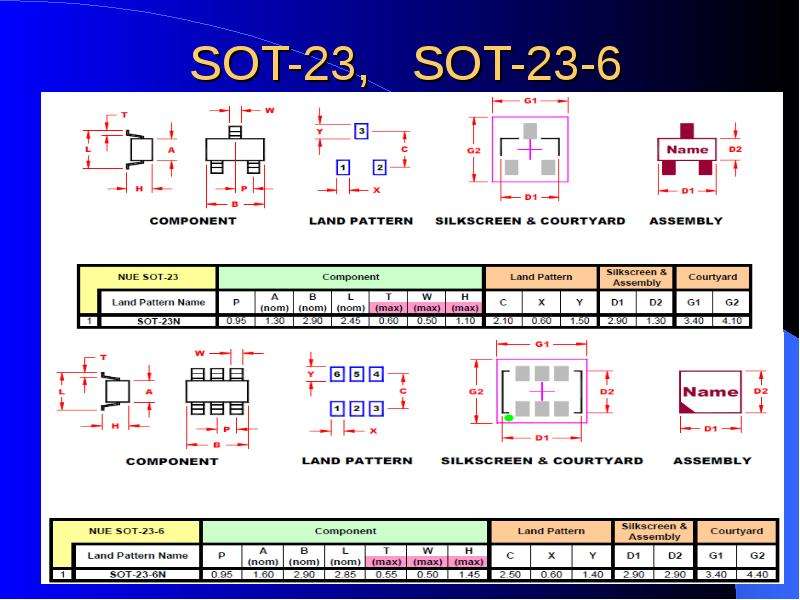

SOT-23, SOT-23-6

Слайд 19

Описание слайда:

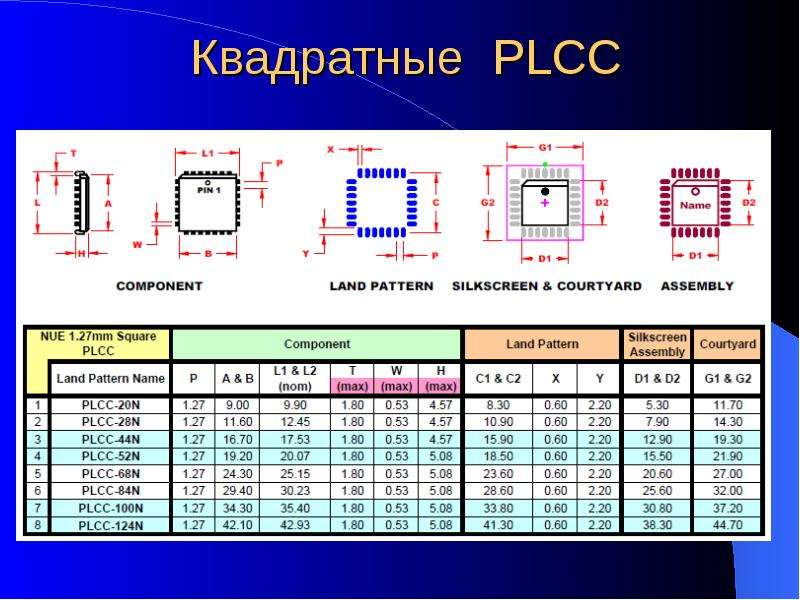

Квадратные PLCC

Слайд 20

Описание слайда:

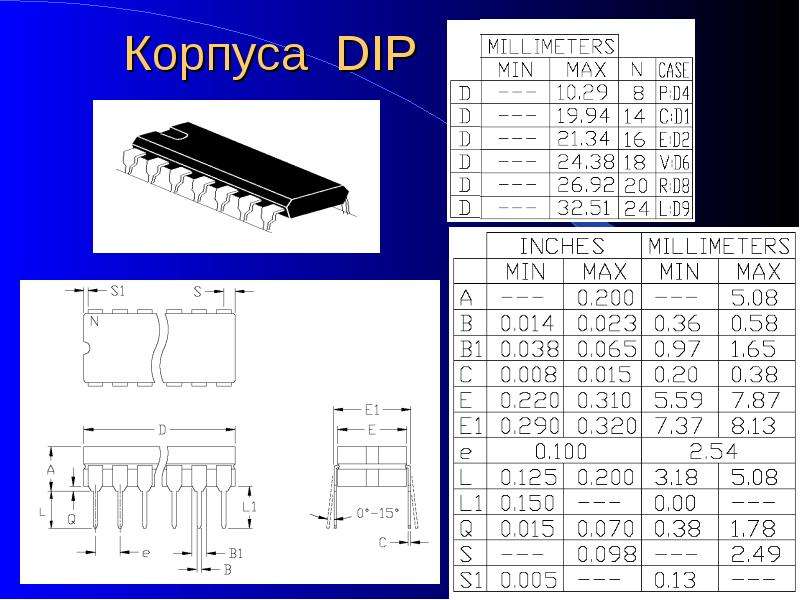

Корпуса DIP

Слайд 21

Описание слайда:

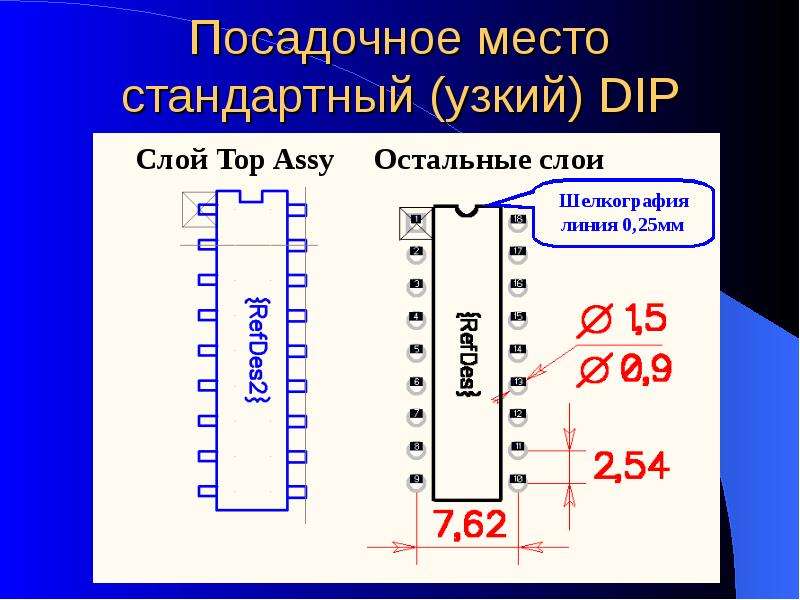

Посадочное место стандартный (узкий) DIP

Слайд 22

Описание слайда:

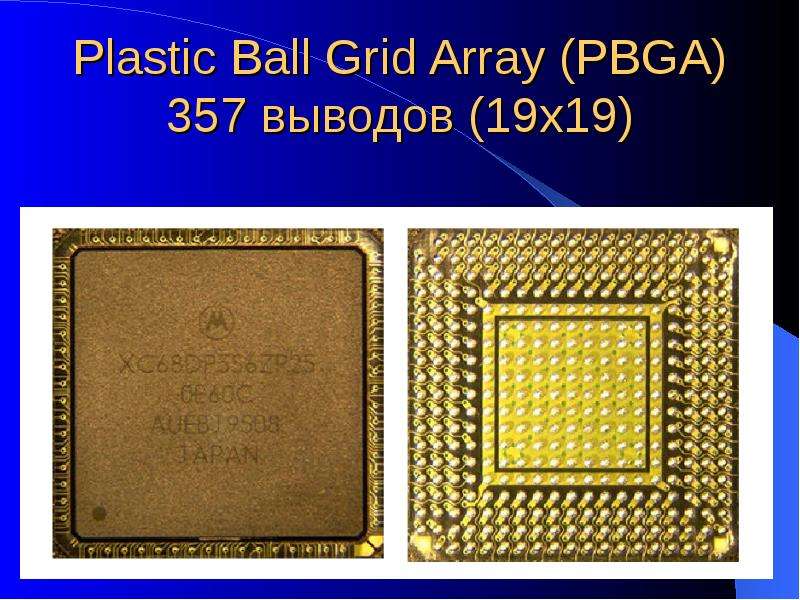

Plastic Ball Grid Array (PBGA) 357 выводов (19х19)

Слайд 23

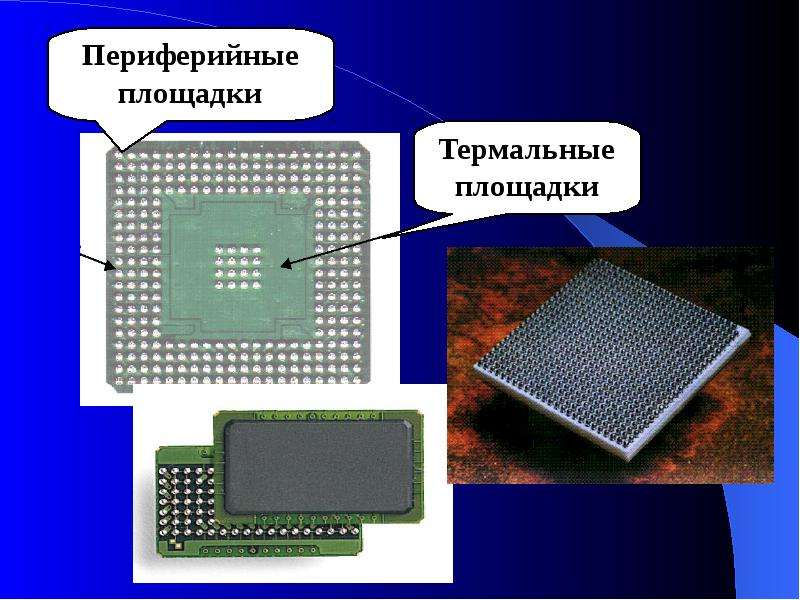

Описание слайда:

Слайд 24

Описание слайда:

Преимущества BGA корпусов

Слайд 25

Описание слайда:

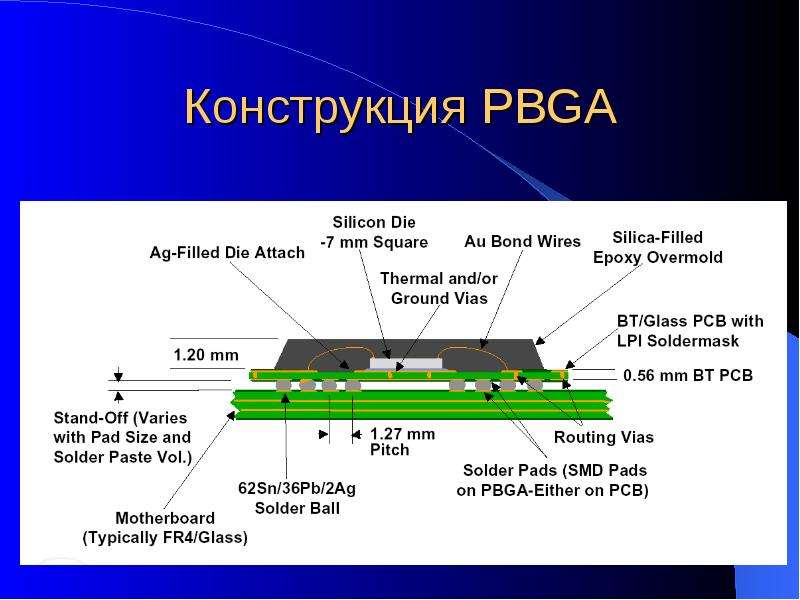

Конструкция PBGA

Слайд 26

Описание слайда:

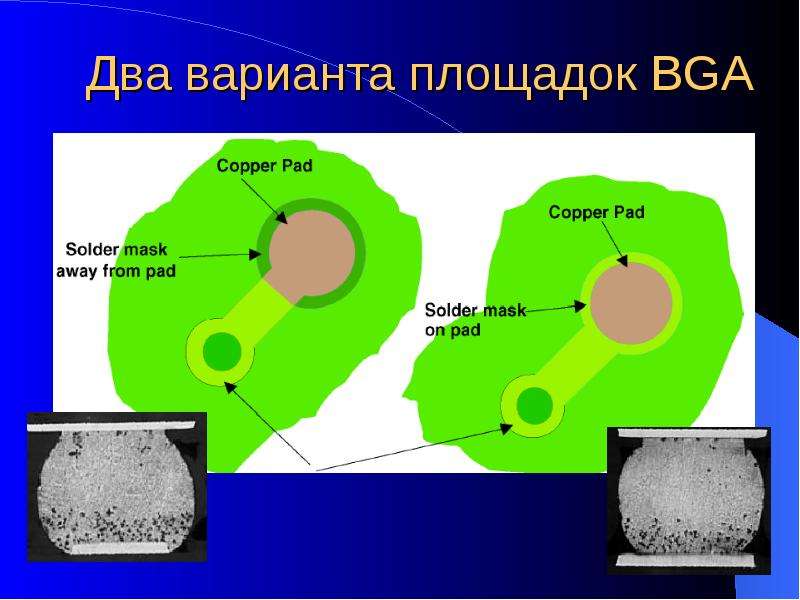

Два варианта площадок BGA

Слайд 27

Описание слайда:

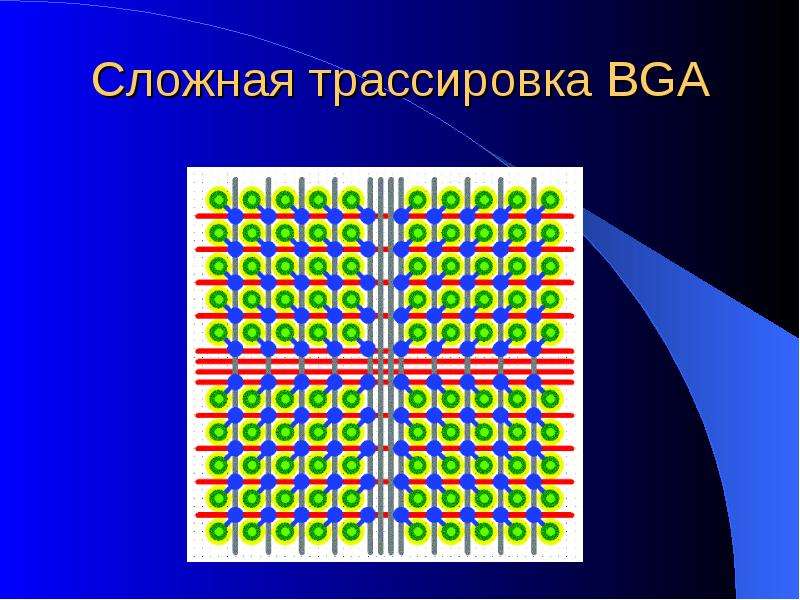

Сложная трассировка BGA

Слайд 28

Описание слайда:

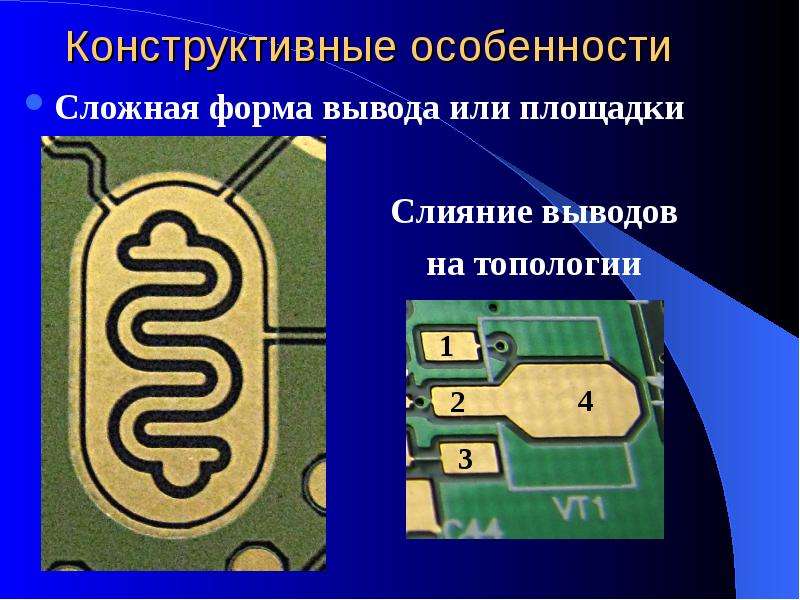

Конструктивные особенности Сложная форма вывода или площадки Слияние выводов на топологии

Слайд 29

Описание слайда:

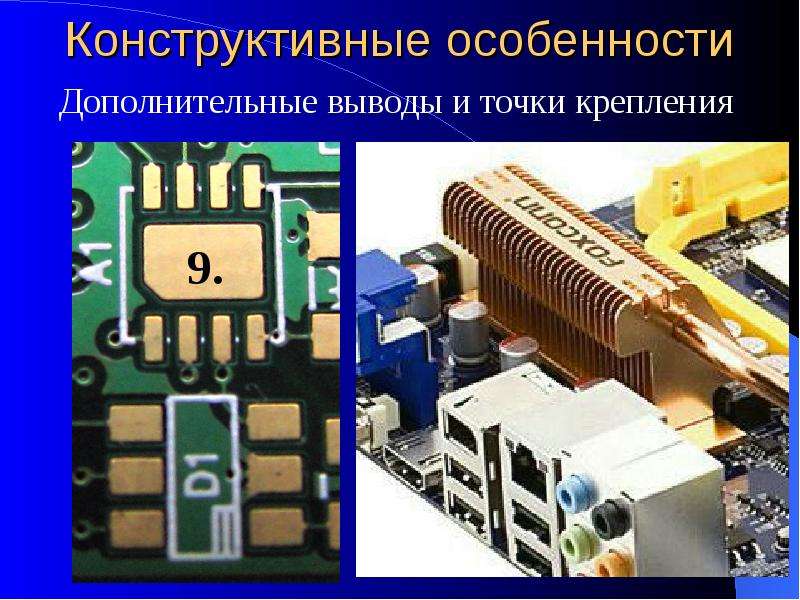

Конструктивные особенности Дополнительные выводы и точки крепления

Слайд 30

Описание слайда:

Конструктивные особенности Пропущенные выводы

Слайд 31

Описание слайда:

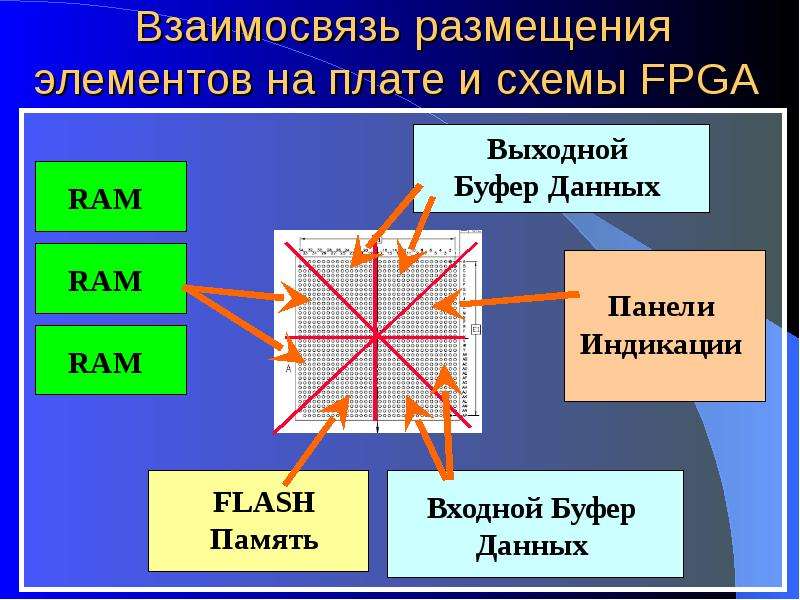

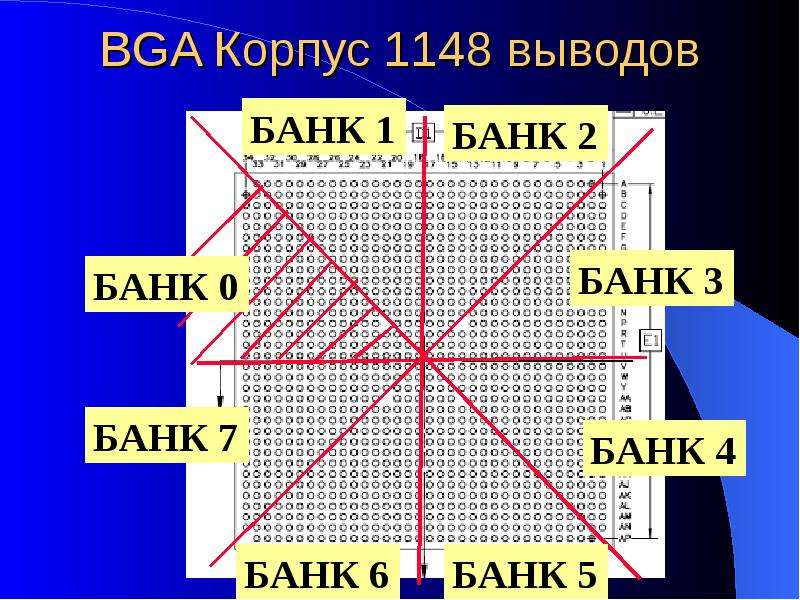

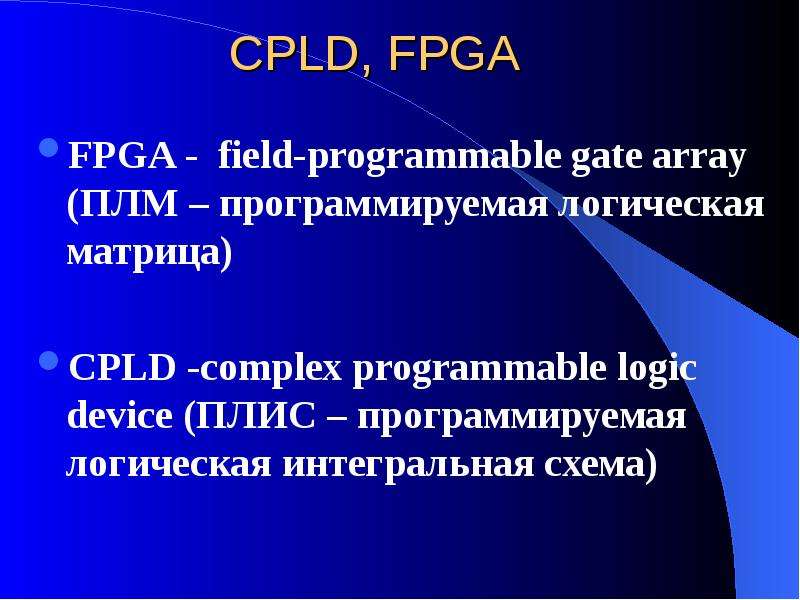

CPLD, FPGA FPGA - field-programmable gate array (ПЛМ – программируемая логическая матрица) CPLD -complex programmable logic device (ПЛИС – программируемая логическая интегральная схема)
