Вы можете ознакомиться и скачать презентацию на тему Типы кристаллических решеток, cингонии. (Лекция 2). Доклад-сообщение содержит 27 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Типы кристаллических решеток (cингонии) 1. Кубическая 2. Тетрагональная 3. Ромбическая 4. ромбоэдрическая (тригональная) 5.Гексагональная 6. Моноклинная 7. Триклинная.

Слайд 2

Описание слайда:

Сингонии и кристаллические системы

Слайд 3

Описание слайда:

Типы кристаллических решеток Примитивная Объемно-центрированная (ОЦК) Гранецентрированная (ГЦК) Гексагональная плотноупакованная (ГПУ)

Слайд 4

Описание слайда:

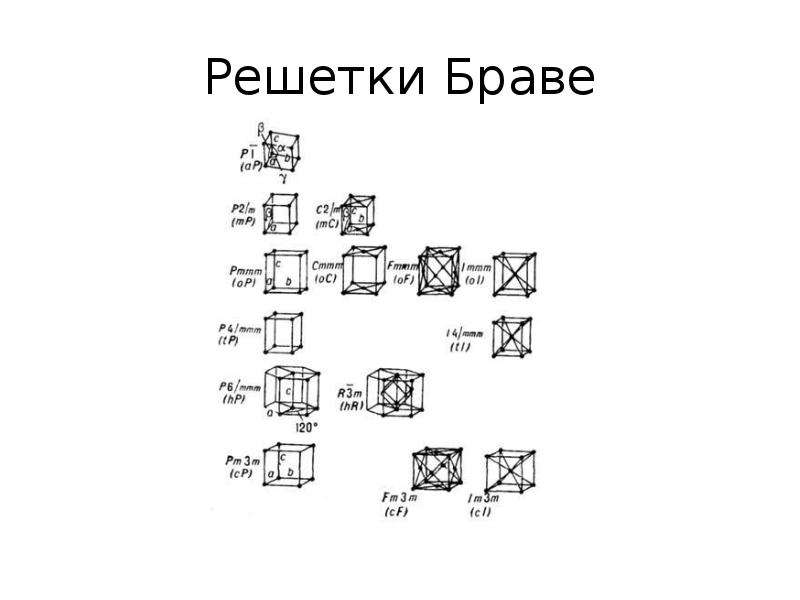

Решетки Браве

Слайд 5

Описание слайда:

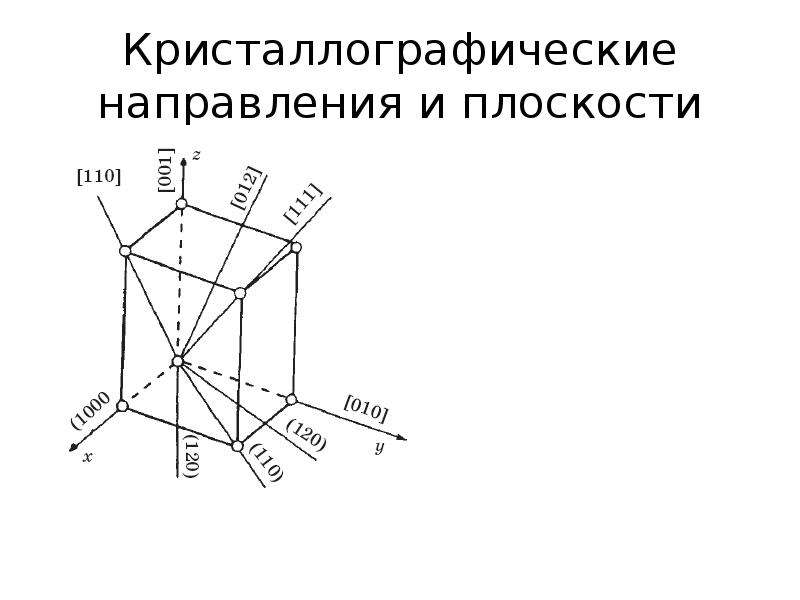

Кристаллографические направления и плоскости

Слайд 6

Описание слайда:

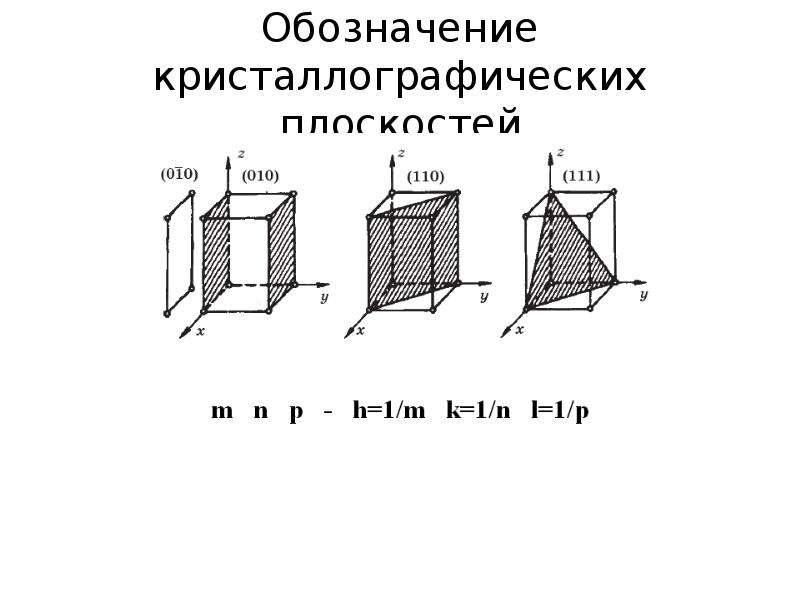

Обозначение кристаллографических плоскостей

Слайд 7

Описание слайда:

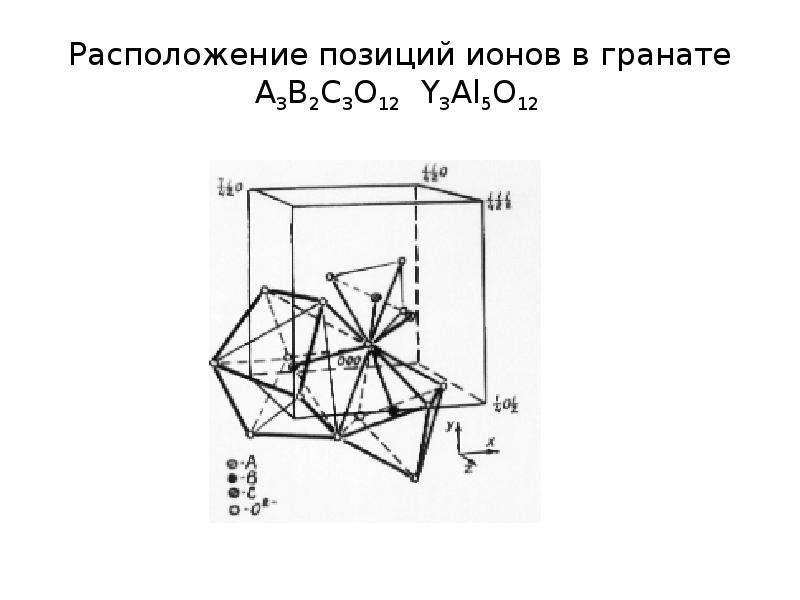

Расположение позиций ионов в гранате A3B2C3O12 Y3Al5O12

Слайд 8

Описание слайда:

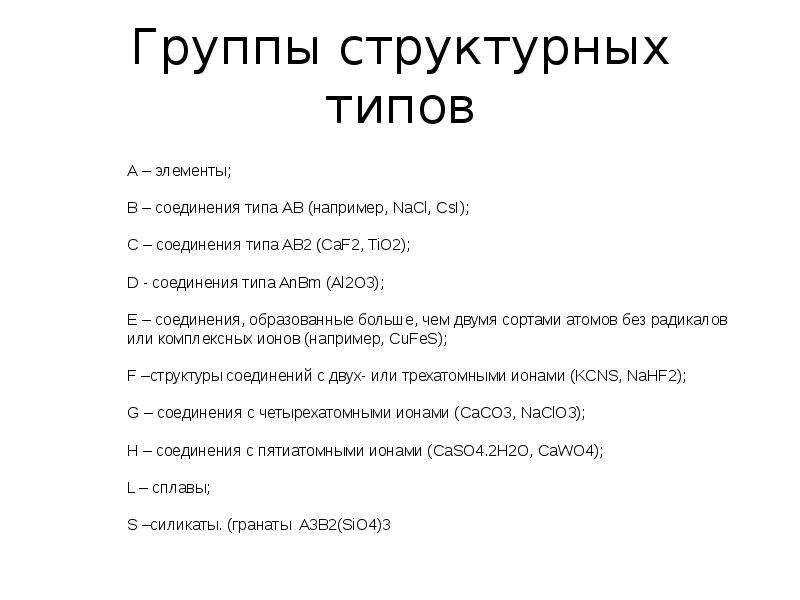

Группы структурных типов

Слайд 9

Описание слайда:

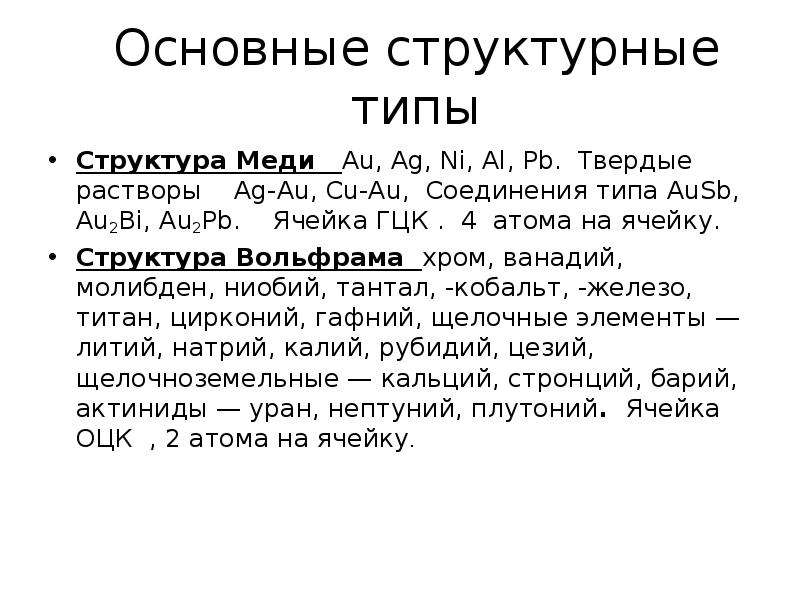

Основные структурные типы Структура Меди Au, Ag, Ni, Al, Pb. Твердые растворы Ag-Au, Cu-Au, Соединения типа AuSb, Au2Bi, Au2Pb. Ячейка ГЦК . 4 атома на ячейку. Структура Вольфрама хром, ванадий, молибден, ниобий, тантал, -кобальт, -железо, титан, цирконий, гафний, щелочные элементы — литий, натрий, калий, рубидий, цезий, щелочноземельные — кальций, стронций, барий, актиниды — уран, нептуний, плутоний. Ячейка ОЦК , 2 атома на ячейку.

Слайд 10

Описание слайда:

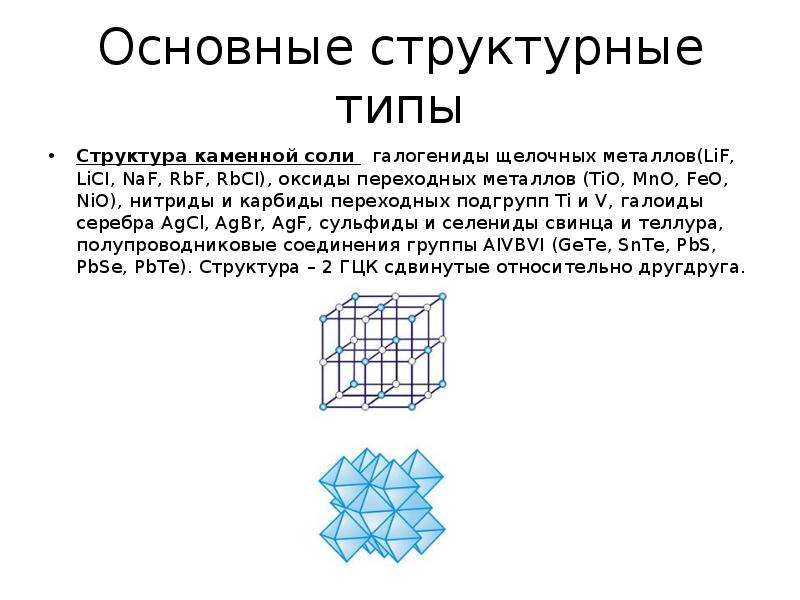

Основные структурные типы Структура каменной соли галогениды щелочных металлов(LiF, LiCI, NaF, RbF, RbCI), оксиды переходных металлов (TiO, MnO, FeO, NiO), нитриды и карбиды переходных подгрупп Ti и V, галоиды серебра AgCl, AgBr, AgF, сульфиды и селениды свинца и теллура, полупроводниковые соединения группы AIVBVI (GeTe, SnTe, PbS, PbSe, PbTe). Структура – 2 ГЦК сдвинутые относительно другдруга.

Слайд 11

Описание слайда:

Основные структурные типы Структурный тип алмаза элементарные полупроводники — германий, кремний, серое олово. Ячейка ГЦК

Слайд 12

Описание слайда:

Основные структурные типы Структурный тип сфалерита и вюрцита (цинковой обманки) AIIIBV (GaAs, InAs, GaP, lnP, InSb, AlN, BN ) , AIIBVI (CdS, CdSe, ZnSe, HgSe, CdTe, ZnTe, HgTe)
