Слайд 1

Описание слайда:

Токопроводы электростанций и подстанций

Слайд 2

Описание слайда:

Токопроводы Предназначены для выполнения электрических соединений на электростанциях и подстанциях в цепях трехфазного переменного тока частотой 50Гц, напряжением 0,4.. 500 кВ Типы токопроводов: Закрытые Комплектные изолированные Комплектные закрытые Открытые Жесткие Гибкие

Слайд 3

Описание слайда:

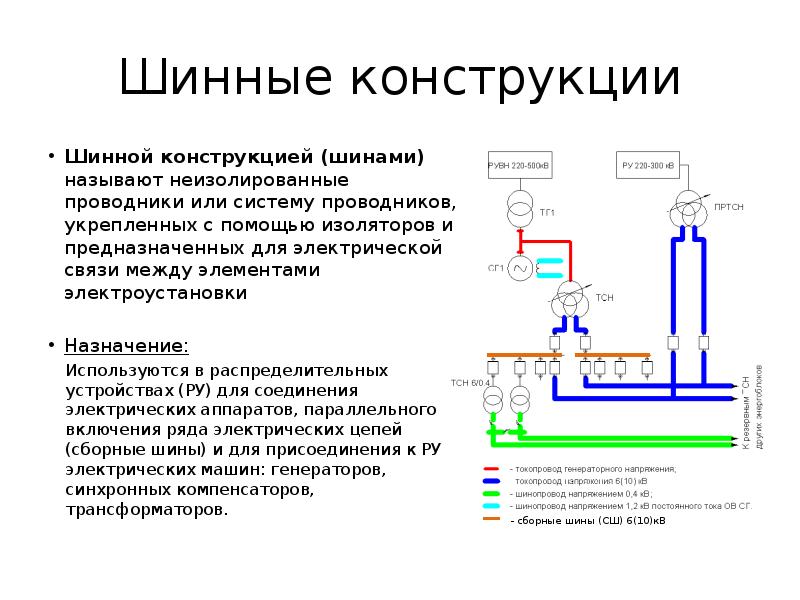

Шинные конструкции Шинной конструкцией (шинами) называют неизолированные проводники или систему проводников, укрепленных с помощью изоляторов и предназначенных для электрической связи между элементами электроустановки Назначение: Используются в распределительных устройствах (РУ) для соединения электрических аппаратов, параллельного включения ряда электрических цепей (сборные шины) и для присоединения к РУ электрических машин: генераторов, синхронных компенсаторов, трансформаторов.

Слайд 4

Описание слайда:

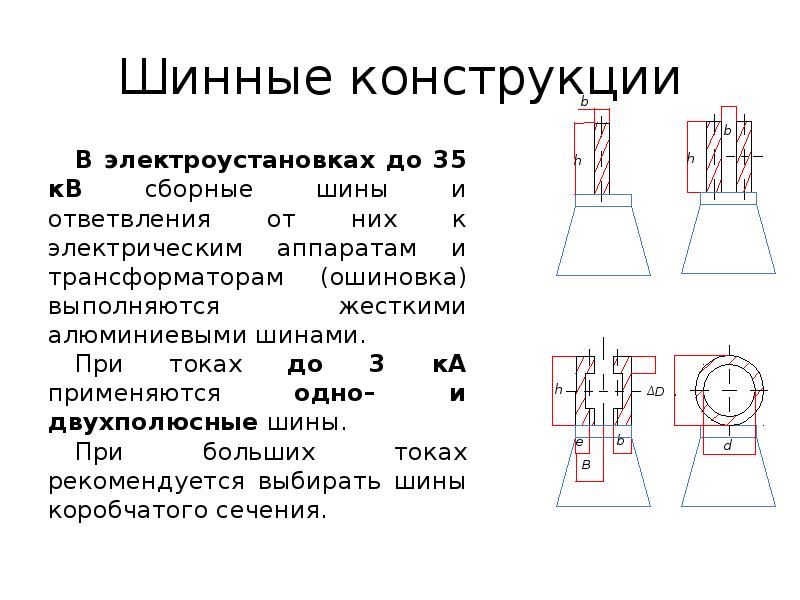

Шинные конструкции В электроустановках до 35 кВ сборные шины и ответвления от них к электрическим аппаратам и трансформаторам (ошиновка) выполняются жесткими алюминиевыми шинами. При токах до 3 кА применяются одно– и двухполюсные шины. При больших токах рекомендуется выбирать шины коробчатого сечения.

Слайд 5

Описание слайда:

Шинные конструкции Исполнение сборных шин а) горизонтальное крепление; б) горизонтальное, «на ребро»; в) вертикальное, «на ребро»;

Слайд 6

Описание слайда:

Шинные конструкции Крепление шины

Слайд 7

Описание слайда:

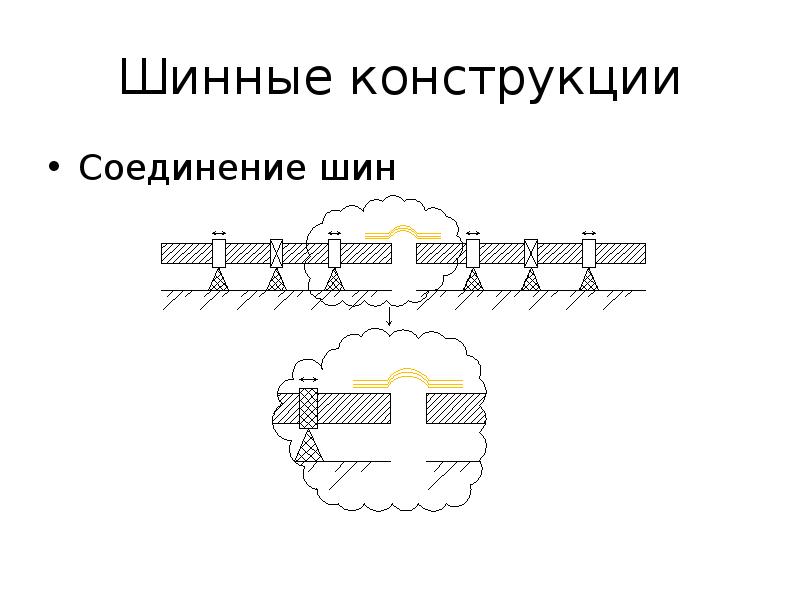

Шинные конструкции Соединение шин

Слайд 8

Описание слайда:

Проблема мощных токопроводов генераторного напряжения

Слайд 9

Описание слайда:

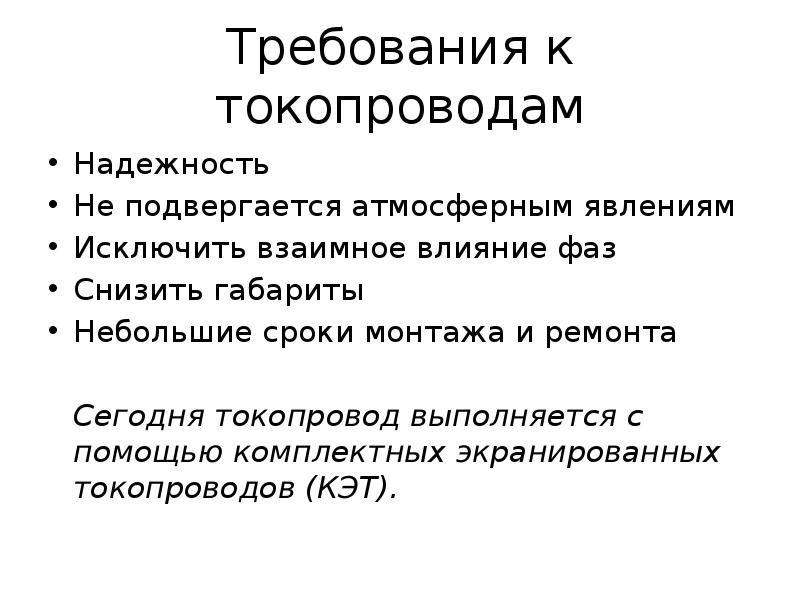

Требования к токопроводам Надежность Не подвергается атмосферным явлениям Исключить взаимное влияние фаз Снизить габариты Небольшие сроки монтажа и ремонта Сегодня токопровод выполняется с помощью комплектных экранированных токопроводов (КЭТ).

Слайд 10

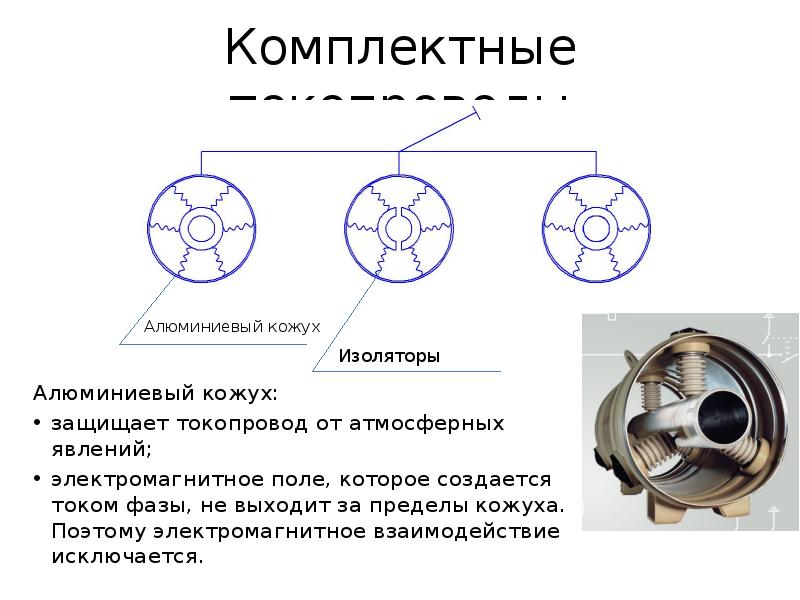

Описание слайда:

Комплектные токопроводы Алюминиевый кожух: защищает токопровод от атмосферных явлений; электромагнитное поле, которое создается током фазы, не выходит за пределы кожуха. Поэтому электромагнитное взаимодействие исключается.

Слайд 11

Описание слайда:

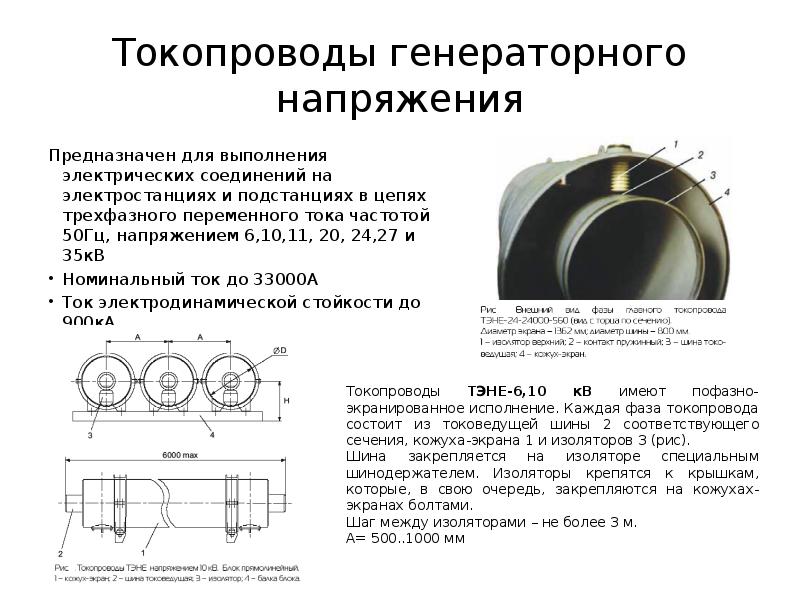

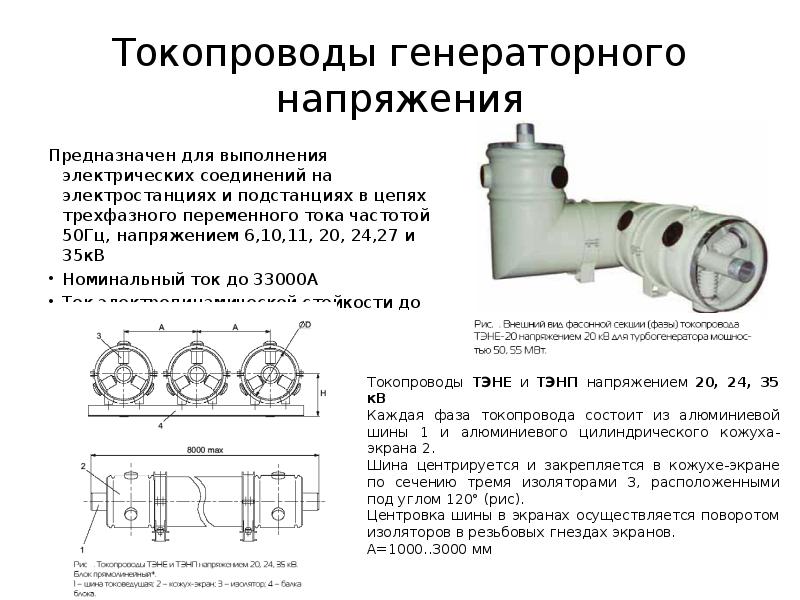

Токопроводы генераторного напряжения Предназначен для выполнения электрических соединений на электростанциях и подстанциях в цепях трехфазного переменного тока частотой 50Гц, напряжением 6,10,11, 20, 24,27 и 35кВ Номинальный ток до 33000А Ток электродинамической стойкости до 900кА

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

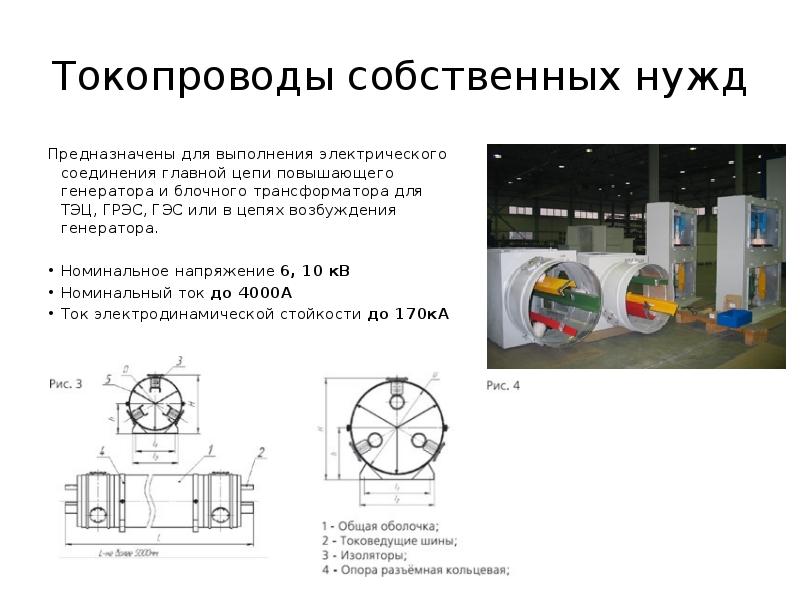

Токопроводы собственных нужд Предназначены для выполнения электрического соединения главной цепи повышающего генератора и блочного трансформатора для ТЭЦ, ГРЭС, ГЭС или в цепях возбуждения генератора. Номинальное напряжение 6, 10 кВ Номинальный ток до 4000А Ток электродинамической стойкости до 170кА

Слайд 14

Описание слайда:

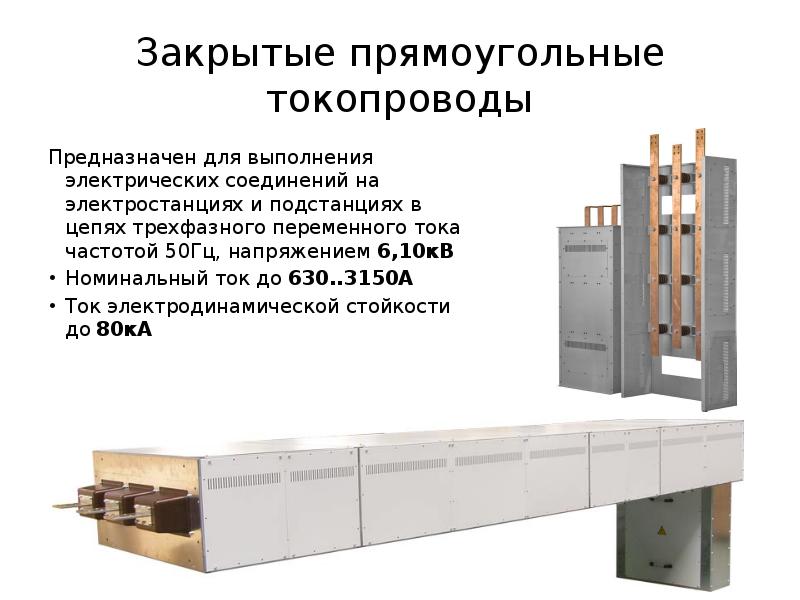

Закрытые прямоугольные токопроводы Предназначен для выполнения электрических соединений на электростанциях и подстанциях в цепях трехфазного переменного тока частотой 50Гц, напряжением 6,10кВ Номинальный ток до 630..3150А Ток электродинамической стойкости до 80кА

Слайд 15

Описание слайда:

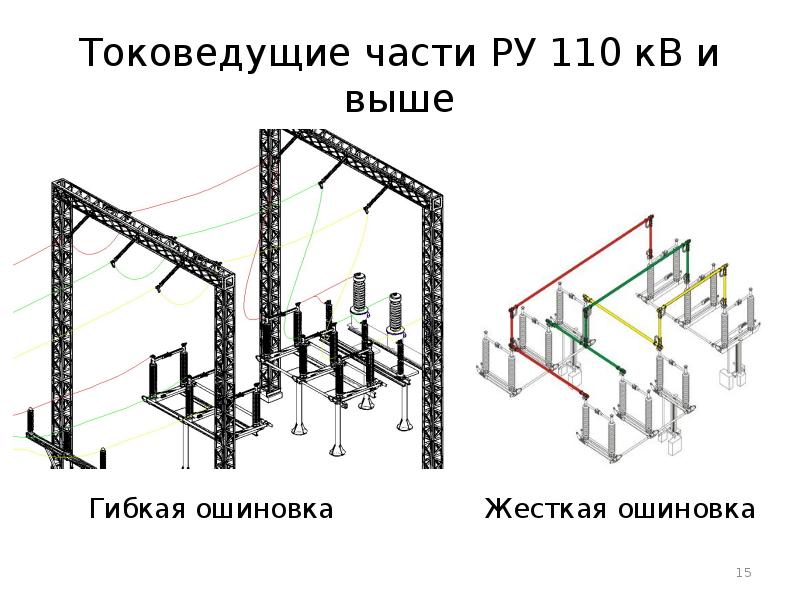

Токоведущие части РУ 110 кВ и выше Жесткая ошиновка

Слайд 16

Описание слайда:

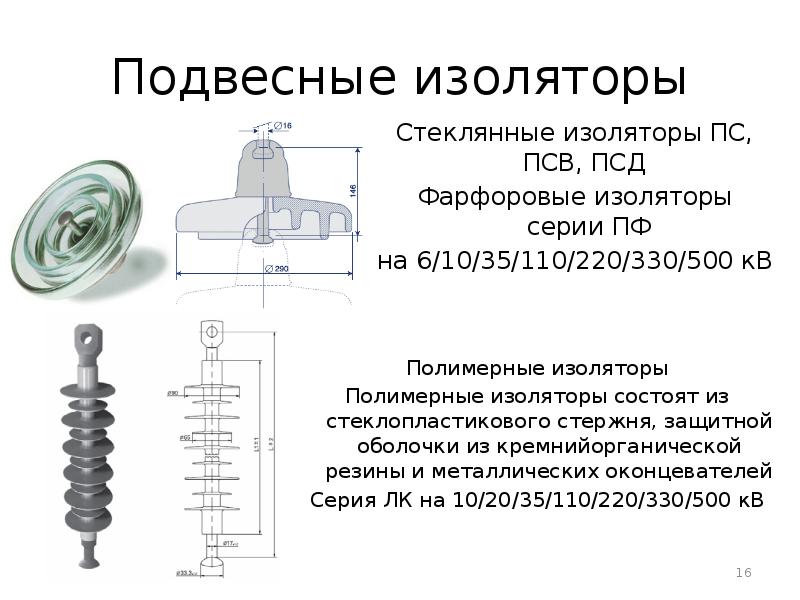

Подвесные изоляторы

Слайд 17

Описание слайда:

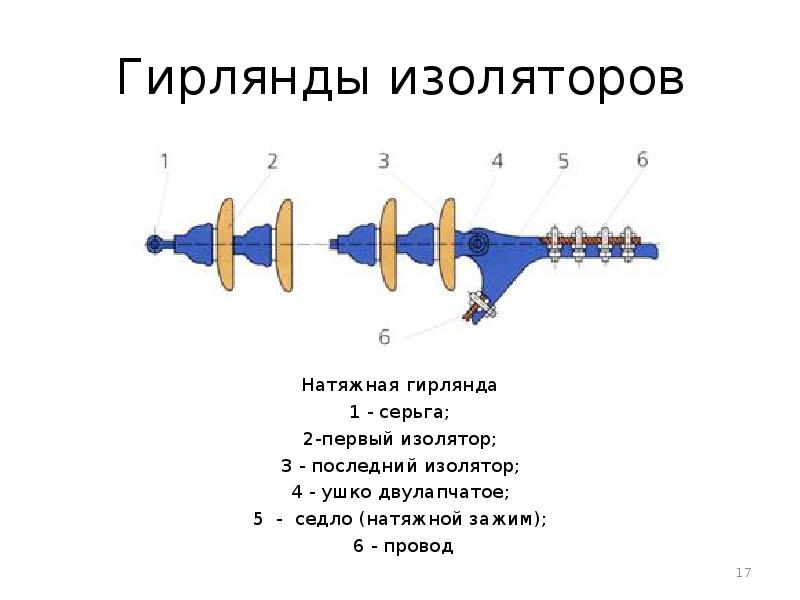

Гирлянды изоляторов Натяжная гирлянда 1 - серьга; 2-первый изолятор; 3 - последний изолятор; 4 - ушко двулапчатое; 5 - седло (натяжной зажим); 6 - провод

Слайд 18

Описание слайда:

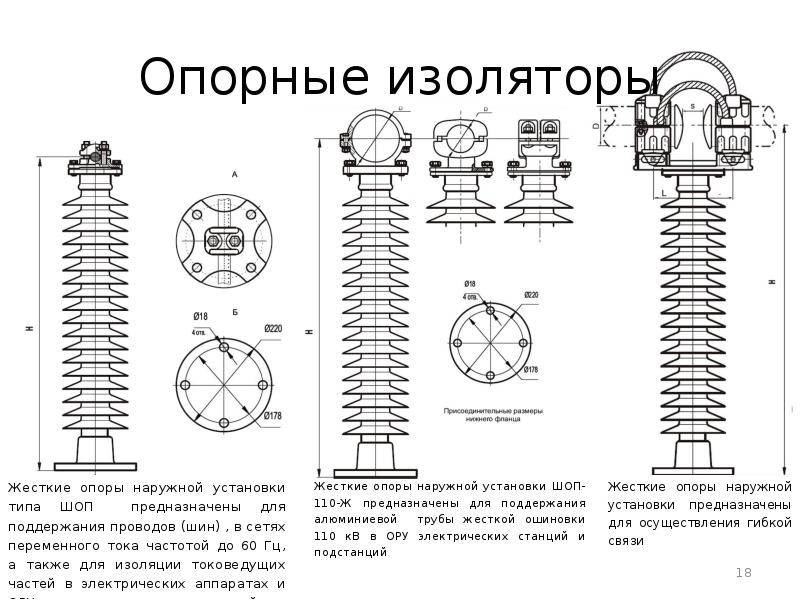

Опорные изоляторы Жесткие опоры наружной установки ШОП-110-Ж предназначены для поддержания алюминиевой трубы жесткой ошиновки 110 кВ в ОРУ электрических станций и подстанций

Слайд 19

Описание слайда:

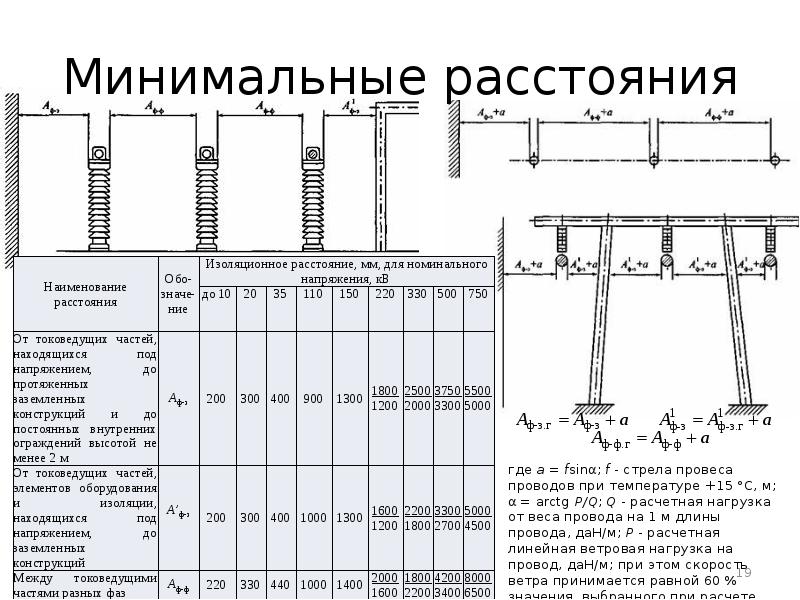

Минимальные расстояния

Слайд 20

Описание слайда:

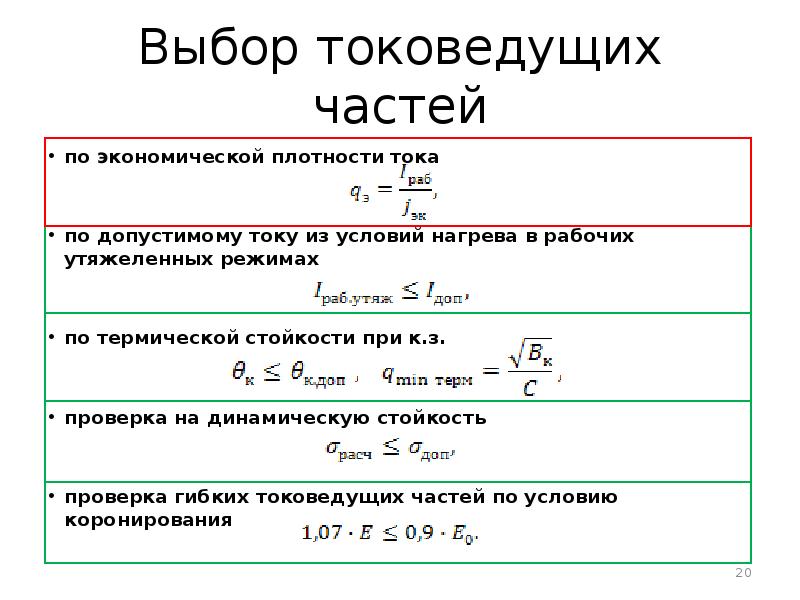

Выбор токоведущих частей по экономической плотности тока по допустимому току из условий нагрева в рабочих утяжеленных режимах по термической стойкости при к.з. проверка на динамическую стойкость проверка гибких токоведущих частей по условию коронирования

Слайд 21

Описание слайда:

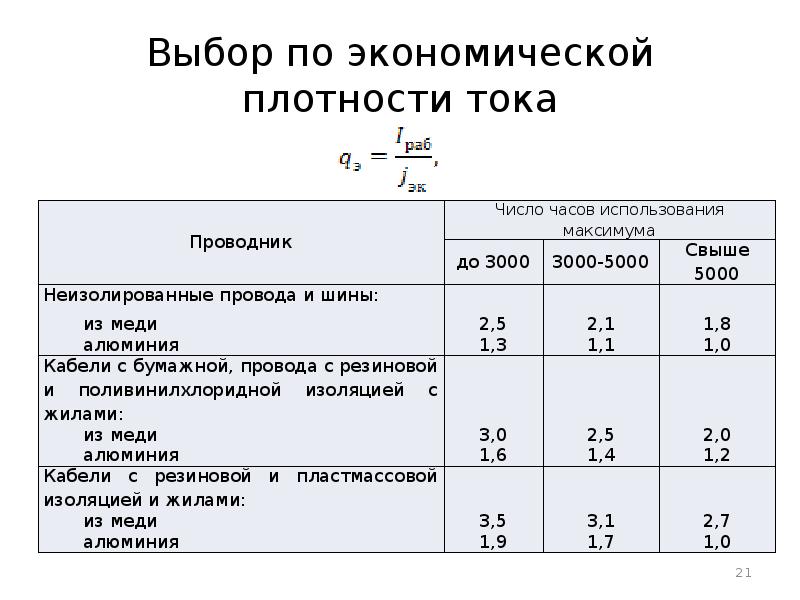

Выбор по экономической плотности тока

Слайд 22

Описание слайда:

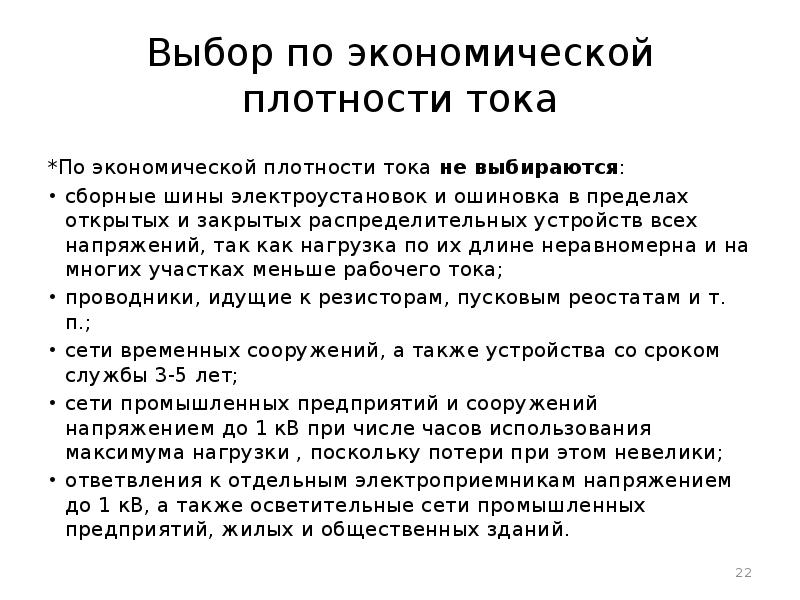

Выбор по экономической плотности тока *По экономической плотности тока не выбираются: сборные шины электроустановок и ошиновка в пределах открытых и закрытых распределительных устройств всех напряжений, так как нагрузка по их длине неравномерна и на многих участках меньше рабочего тока; проводники, идущие к резисторам, пусковым реостатам и т. п.; сети временных сооружений, а также устройства со сроком службы 3-5 лет; сети промышленных предприятий и сооружений напряжением до 1 кВ при числе часов использования максимума нагрузки , поскольку потери при этом невелики; ответвления к отдельным электроприемникам напряжением до 1 кВ, а также осветительные сети промышленных предприятий, жилых и общественных зданий.

Слайд 23

Описание слайда:

Выбор по допустимому току из условий нагрева допустимый ток выбранного сечения с учетом поправки при расположении плоских шин плашмя (см. ПУЭ п. 1.3.23) или температуре охлаждающей среды, отличной от номинальной (25 0С). В последнем случае

Слайд 24

Описание слайда:

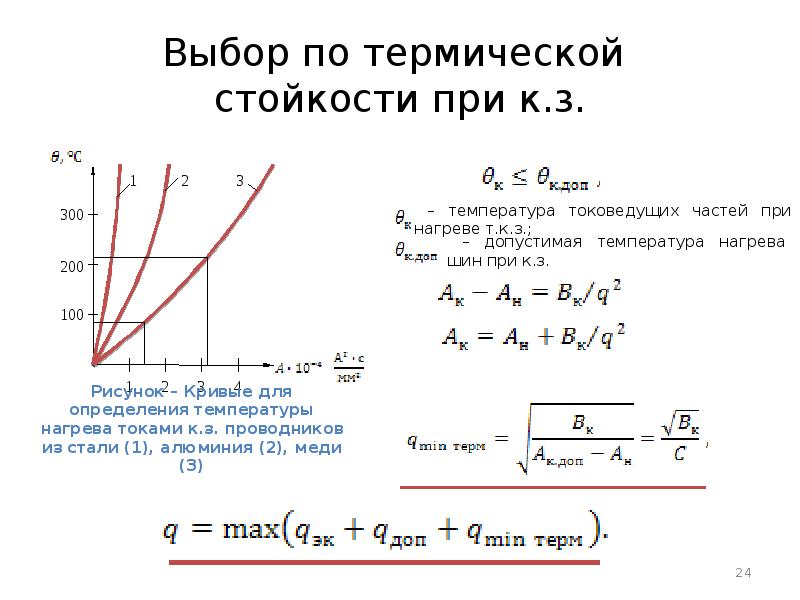

Выбор по термической стойкости при к.з.

Слайд 25

Описание слайда:

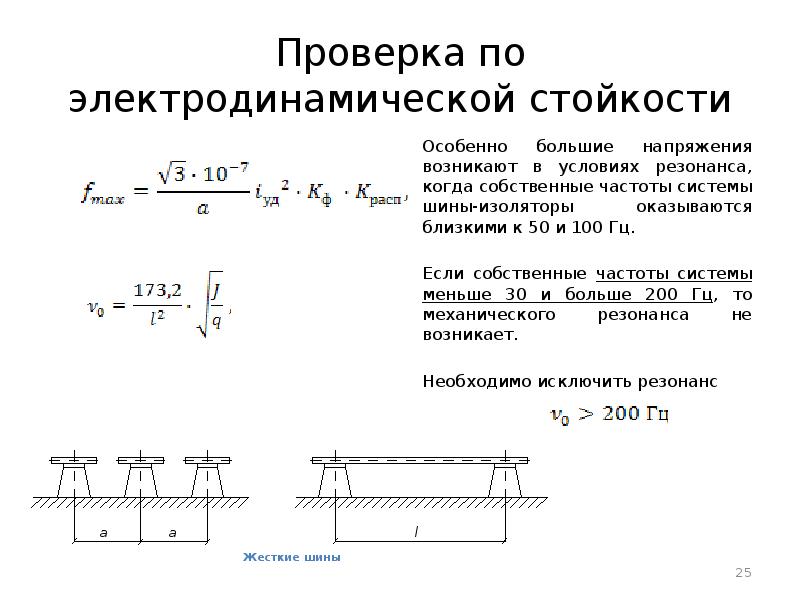

Проверка по электродинамической стойкости Особенно большие напряжения возникают в условиях резонанса, когда собственные частоты системы шины-изоляторы оказываются близкими к 50 и 100 Гц. Если собственные частоты системы меньше 30 и больше 200 Гц, то механического резонанса не возникает. Необходимо исключить резонанс

Слайд 26

Описание слайда:

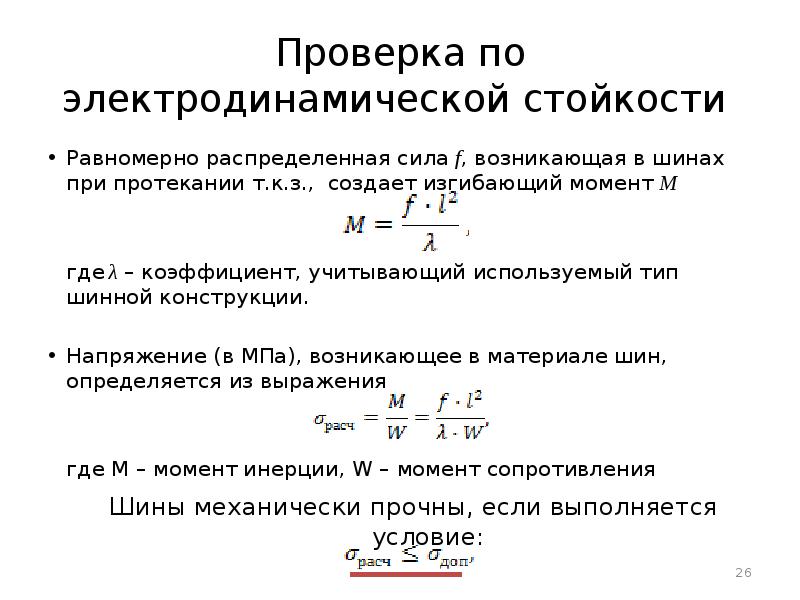

Проверка по электродинамической стойкости Равномерно распределенная сила f, возникающая в шинах при протекании т.к.з., создает изгибающий момент М где λ – коэффициент, учитывающий используемый тип шинной конструкции. Напряжение (в МПа), возникающее в материале шин, определяется из выражения где M – момент инерции, W – момент сопротивления

Слайд 27

Описание слайда:

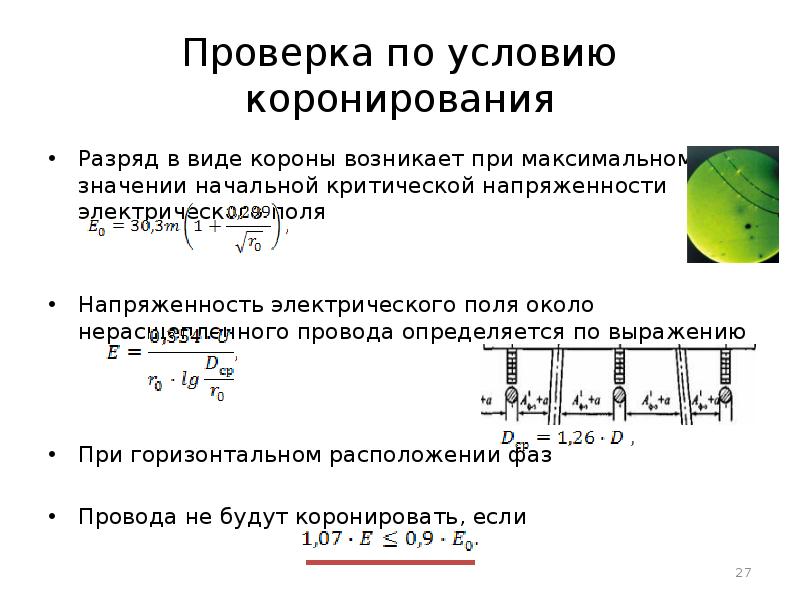

Проверка по условию коронирования Разряд в виде короны возникает при максимальном значении начальной критической напряженности электрического поля Напряженность электрического поля около нерасщепленного провода определяется по выражению При горизонтальном расположении фаз Провода не будут коронировать, если
