Слайд 1

Описание слайда:

Учебно–методический комплекс Учебно–методический комплекс по дисциплине «Инженерная графика»

Слайд 2

Описание слайда:

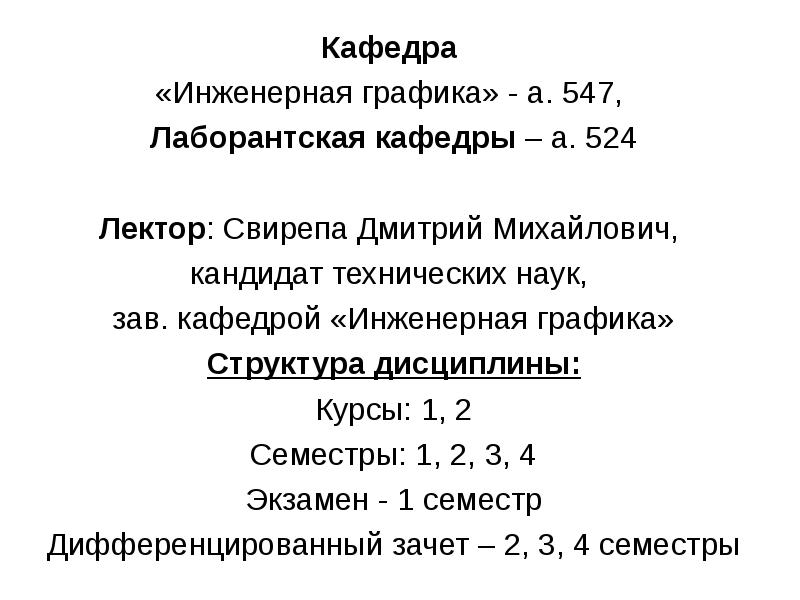

Кафедра Кафедра «Инженерная графика» - а. 547, Лаборантская кафедры – а. 524 Лектор: Свирепа Дмитрий Михайлович, кандидат технических наук, зав. кафедрой «Инженерная графика» Структура дисциплины: Курсы: 1, 2 Семестры: 1, 2, 3, 4 Экзамен - 1 семестр Дифференцированный зачет – 2, 3, 4 семестры

Слайд 3

Описание слайда:

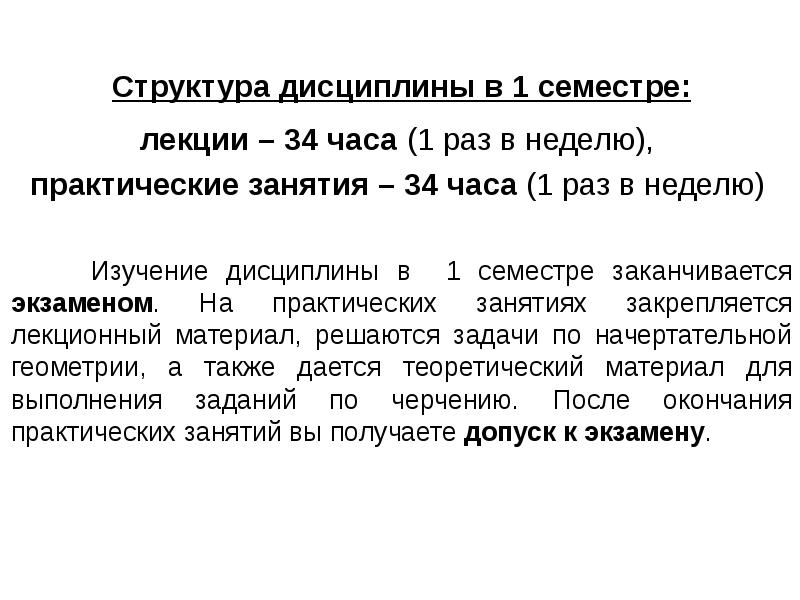

Структура дисциплины в 1 семестре: лекции – 34 часа (1 раз в неделю), практические занятия – 34 часа (1 раз в неделю) Изучение дисциплины в 1 семестре заканчивается экзаменом. На практических занятиях закрепляется лекционный материал, решаются задачи по начертательной геометрии, а также дается теоретический материал для выполнения заданий по черчению. После окончания практических занятий вы получаете допуск к экзамену.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

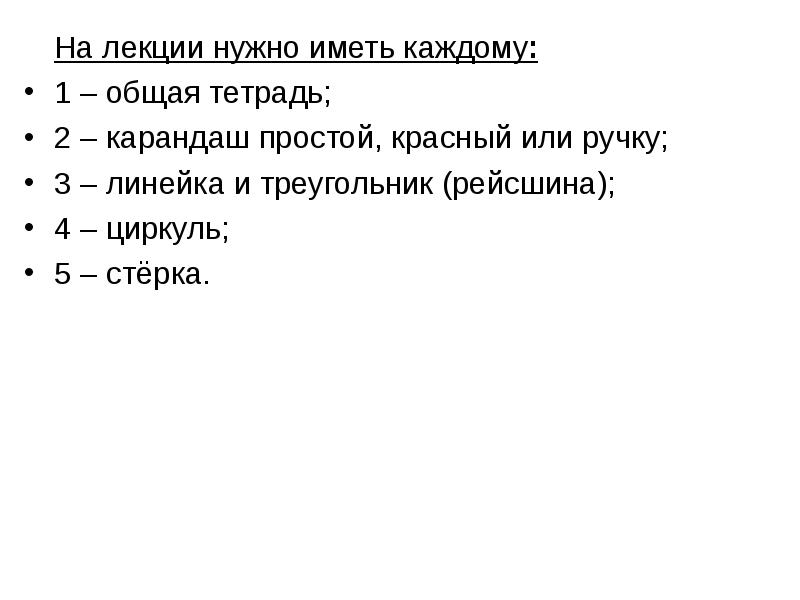

На лекции нужно иметь каждому: На лекции нужно иметь каждому: 1 – общая тетрадь; 2 – карандаш простой, красный или ручку; 3 – линейка и треугольник (рейсшина); 4 – циркуль; 5 – стёрка.

Слайд 6

Описание слайда:

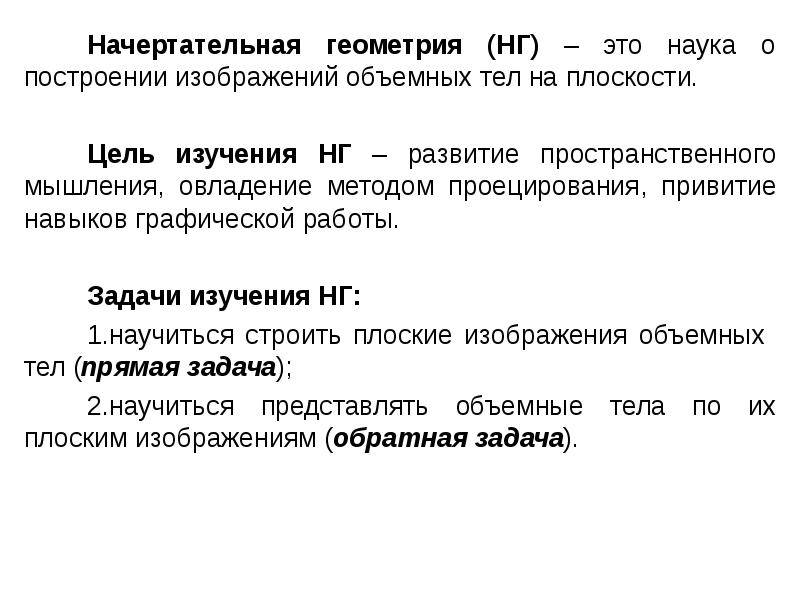

Начертательная геометрия (НГ) – это наука о построении изображений объемных тел на плоскости. Начертательная геометрия (НГ) – это наука о построении изображений объемных тел на плоскости. Цель изучения НГ – развитие пространственного мышления, овладение методом проецирования, привитие навыков графической работы. Задачи изучения НГ: научиться строить плоские изображения объемных тел (прямая задача); научиться представлять объемные тела по их плоским изображениям (обратная задача).

Слайд 7

Описание слайда:

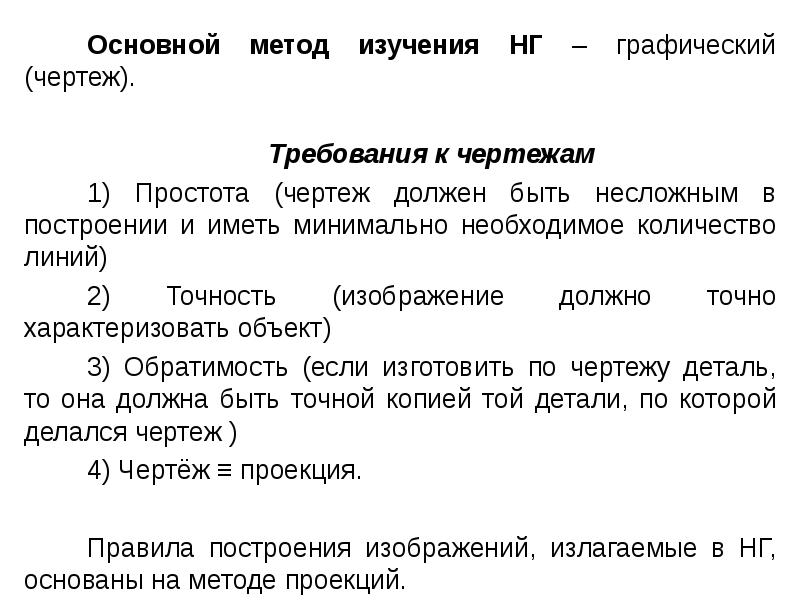

Основной метод изучения НГ – графический (чертеж). Основной метод изучения НГ – графический (чертеж). Требования к чертежам 1) Простота (чертеж должен быть несложным в построении и иметь минимально необходимое количество линий) 2) Точность (изображение должно точно характеризовать объект) 3) Обратимость (если изготовить по чертежу деталь, то она должна быть точной копией той детали, по которой делался чертеж ) 4) Чертёж ≡ проекция. Правила построения изображений, излагаемые в НГ, основаны на методе проекций.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

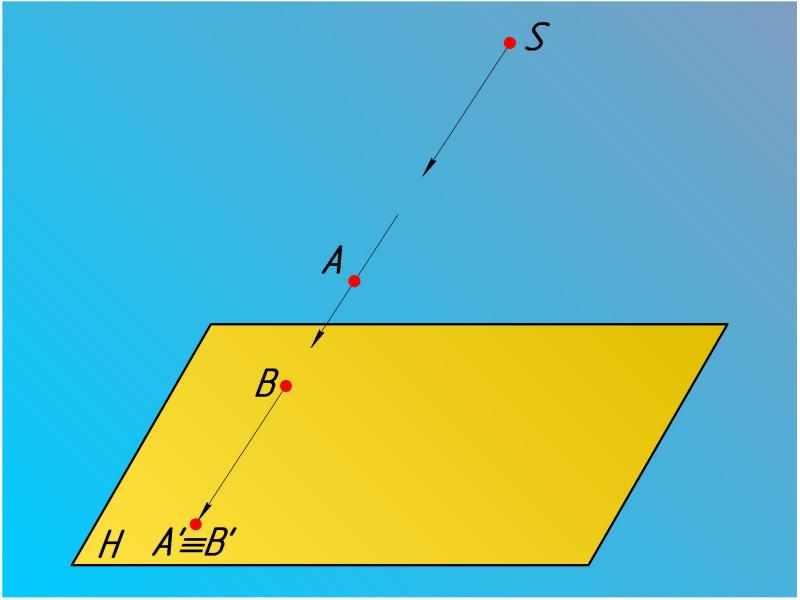

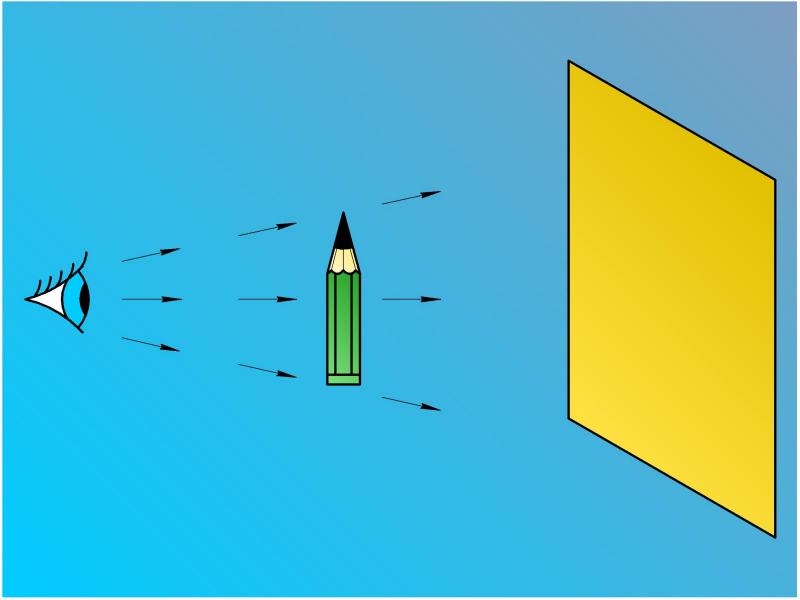

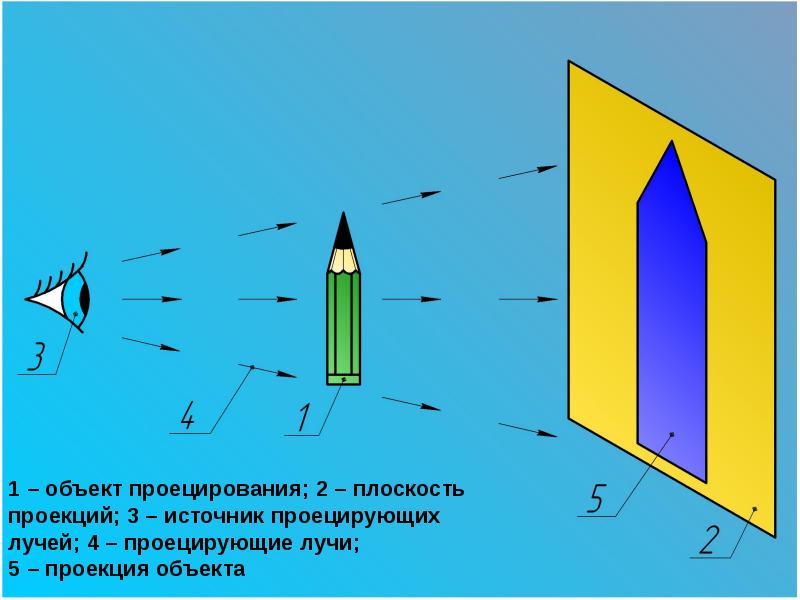

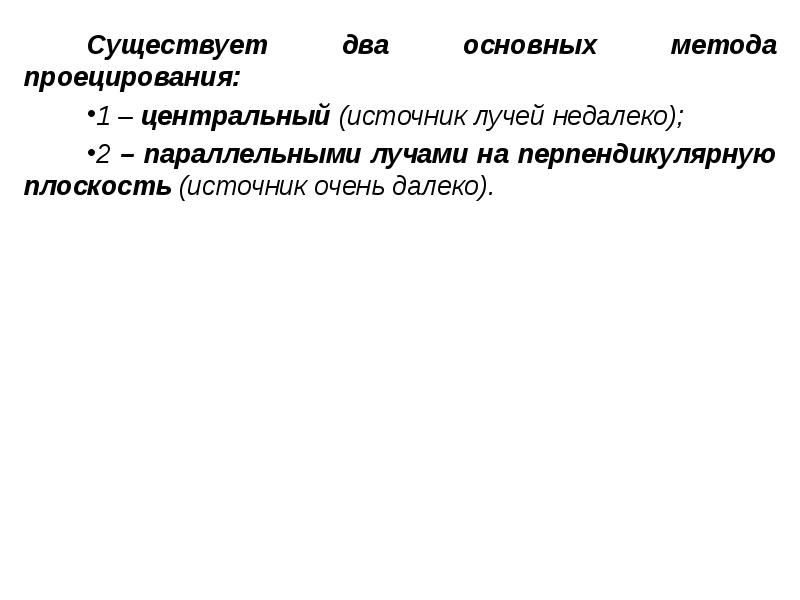

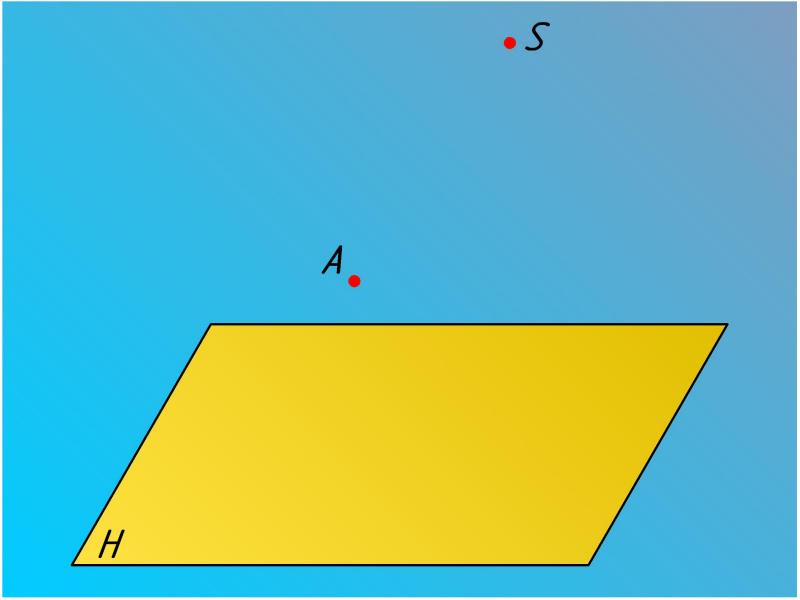

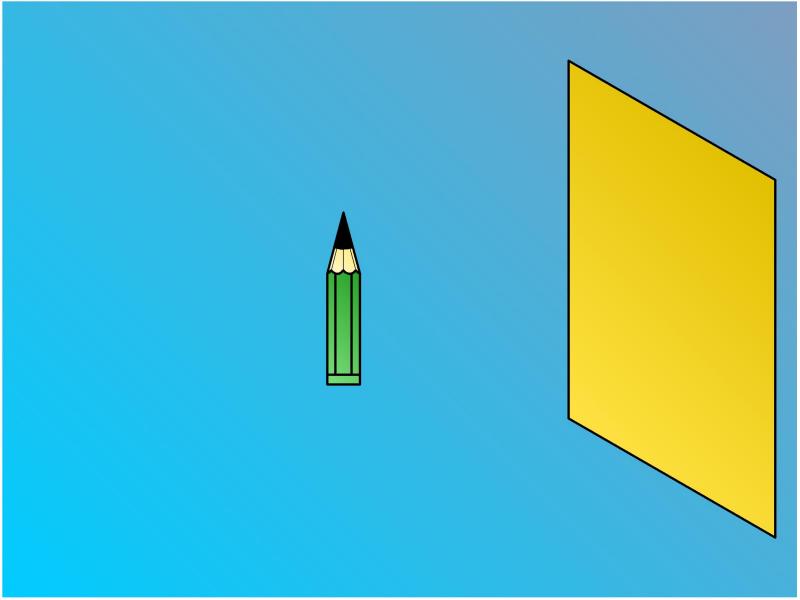

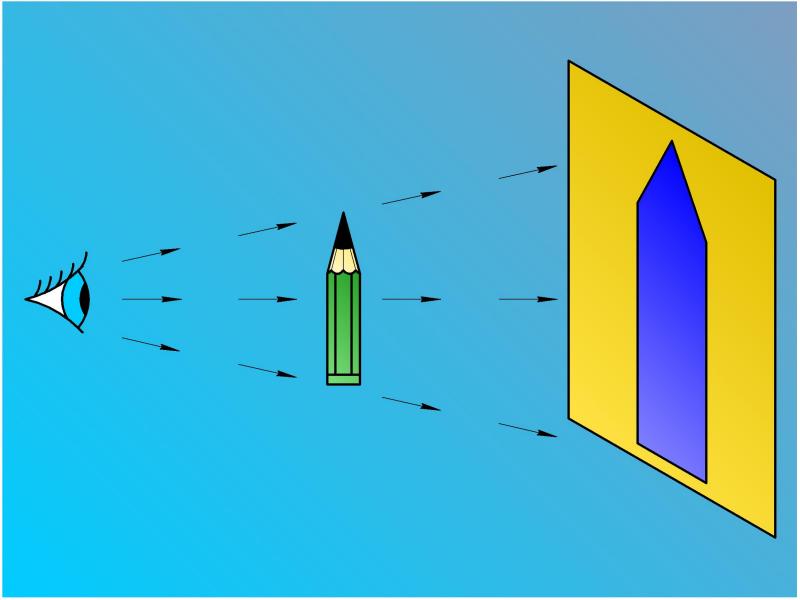

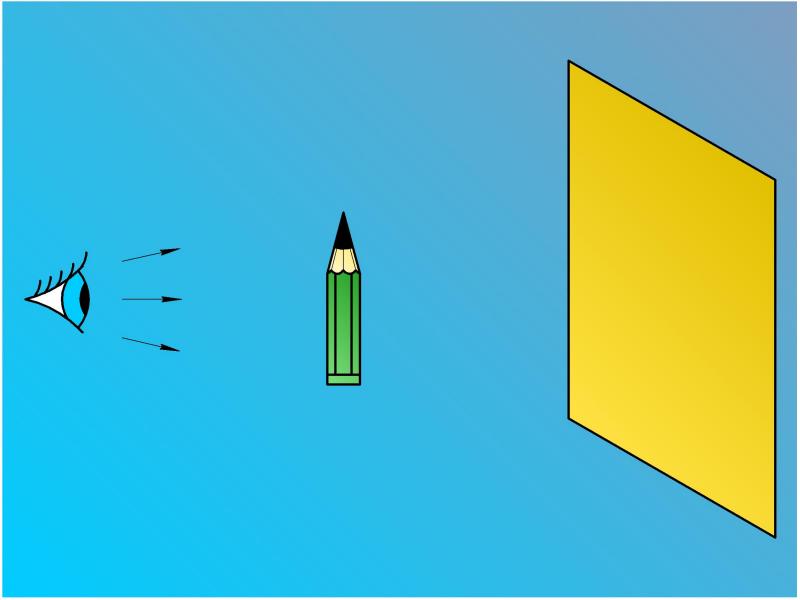

Существует два основных метода проецирования: Существует два основных метода проецирования: 1 – центральный (источник лучей недалеко); 2 – параллельными лучами на перпендикулярную плоскость (источник очень далеко).

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

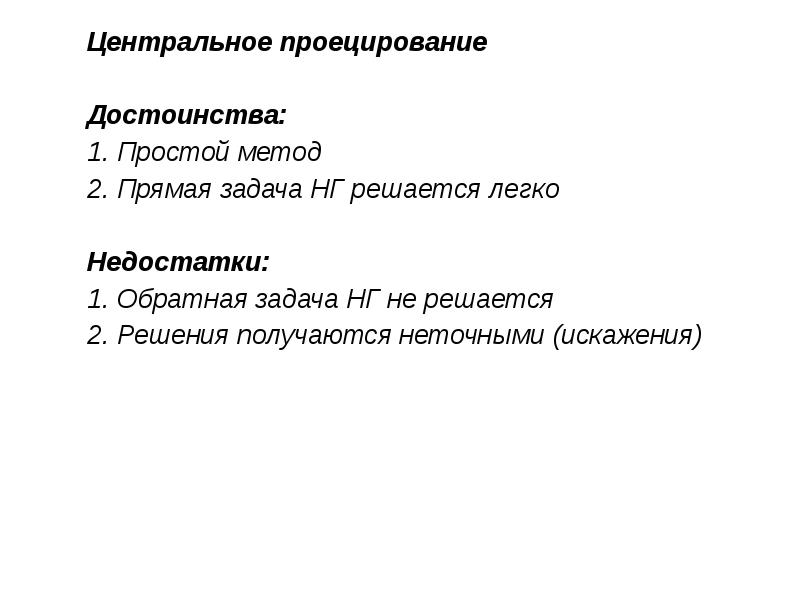

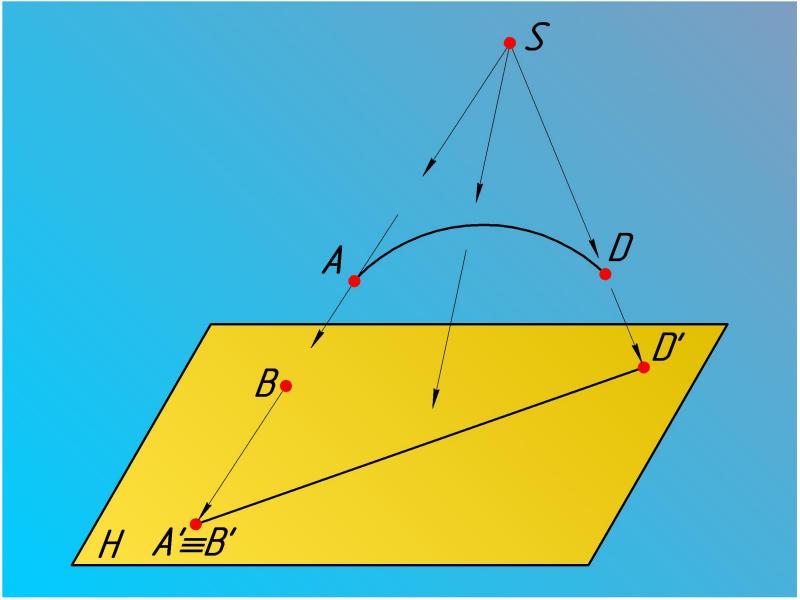

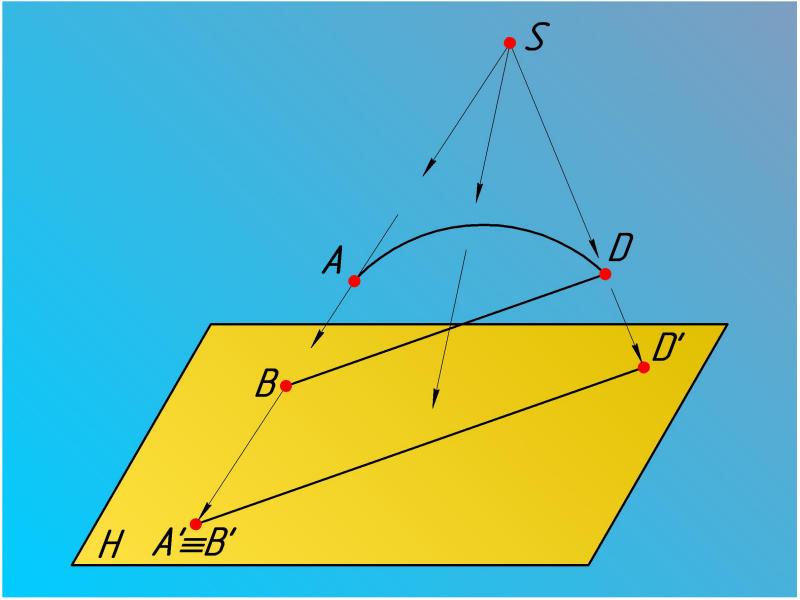

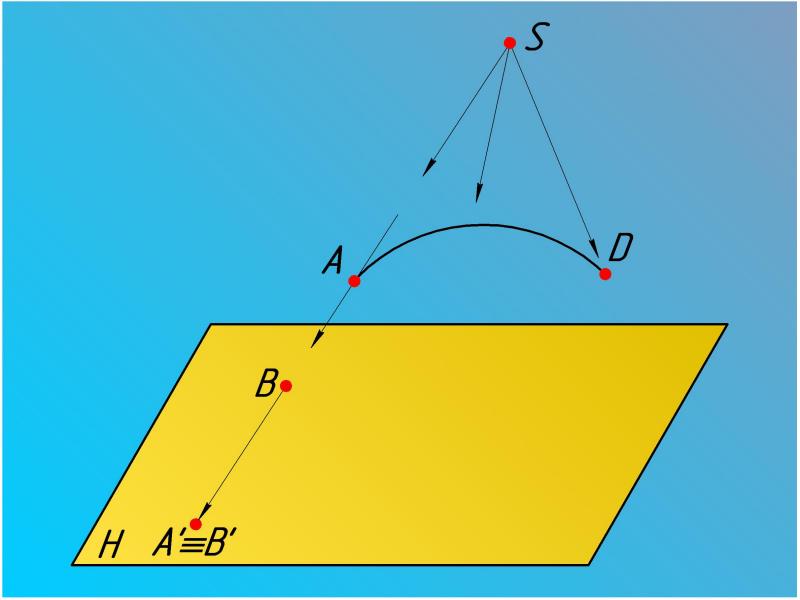

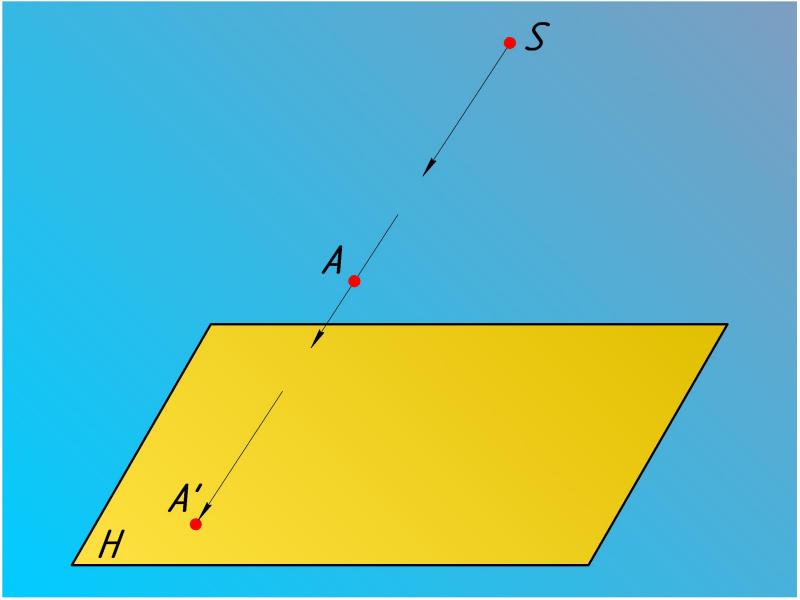

Центральное проецирование Центральное проецирование Достоинства: 1. Простой метод 2. Прямая задача НГ решается легко Недостатки: 1. Обратная задача НГ не решается 2. Решения получаются неточными (искажения)

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

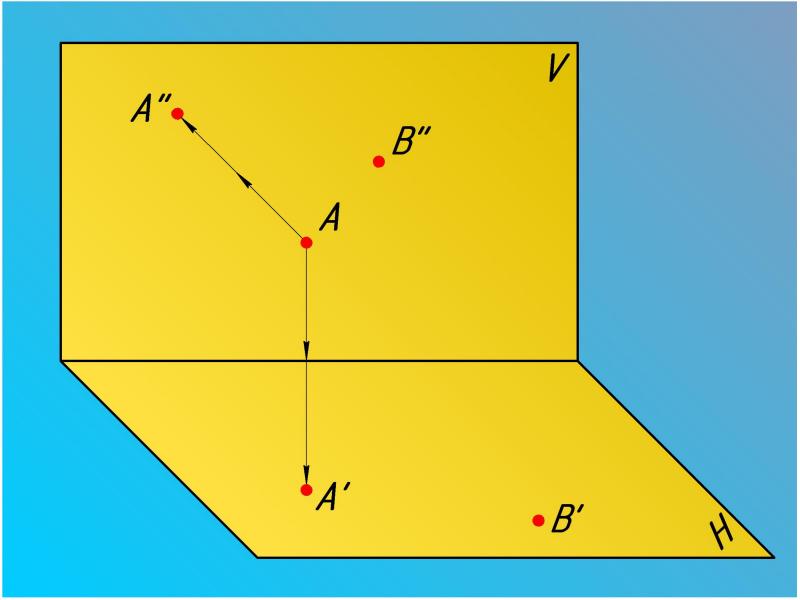

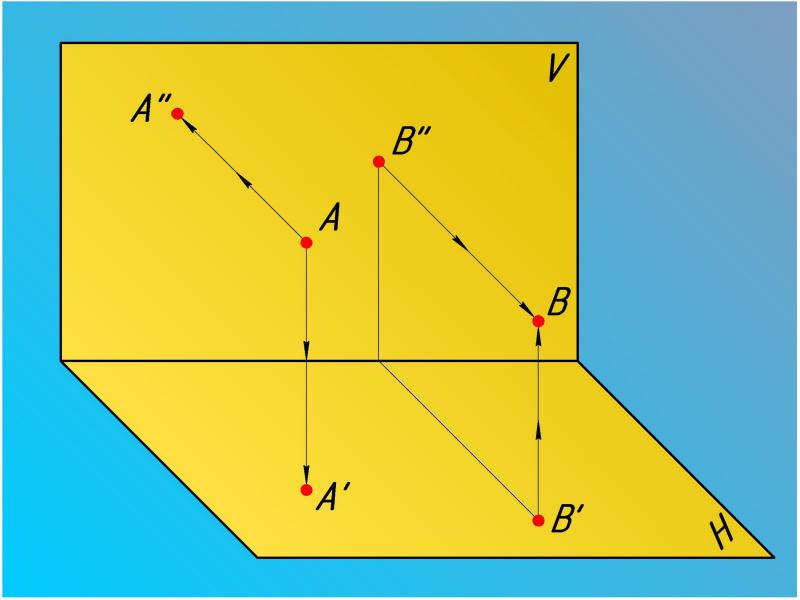

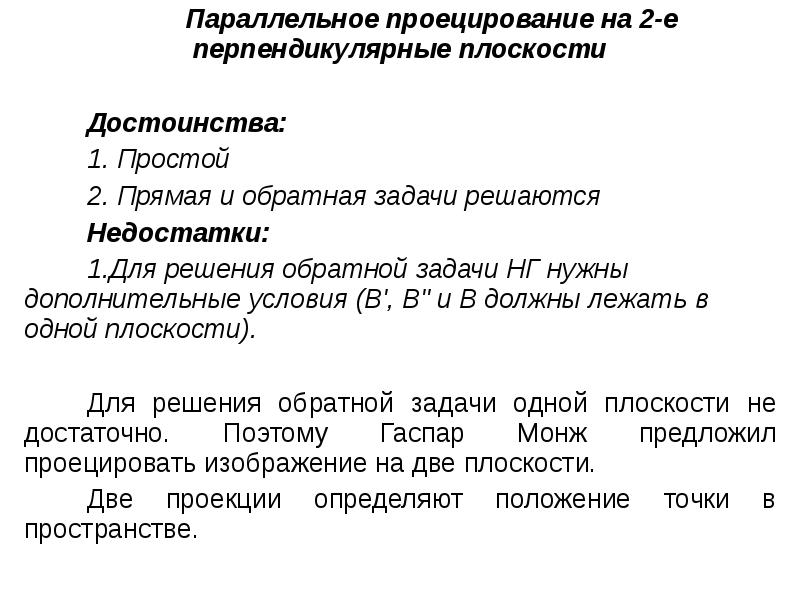

Параллельное проецирование на 2-е перпендикулярные плоскости Параллельное проецирование на 2-е перпендикулярные плоскости Достоинства: 1. Простой 2. Прямая и обратная задачи решаются Недостатки: Для решения обратной задачи НГ нужны дополнительные условия (В', В" и В должны лежать в одной плоскости). Для решения обратной задачи одной плоскости не достаточно. Поэтому Гаспар Монж предложил проецировать изображение на две плоскости. Две проекции определяют положение точки в пространстве.

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

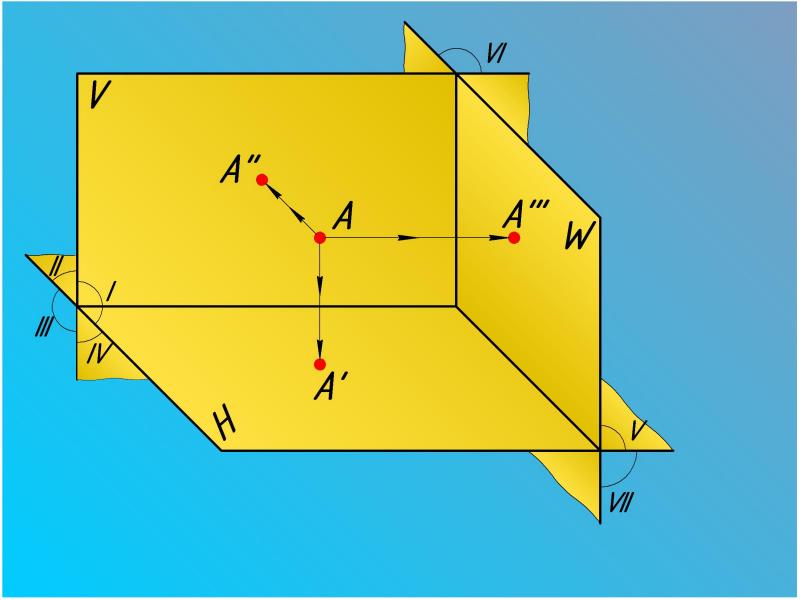

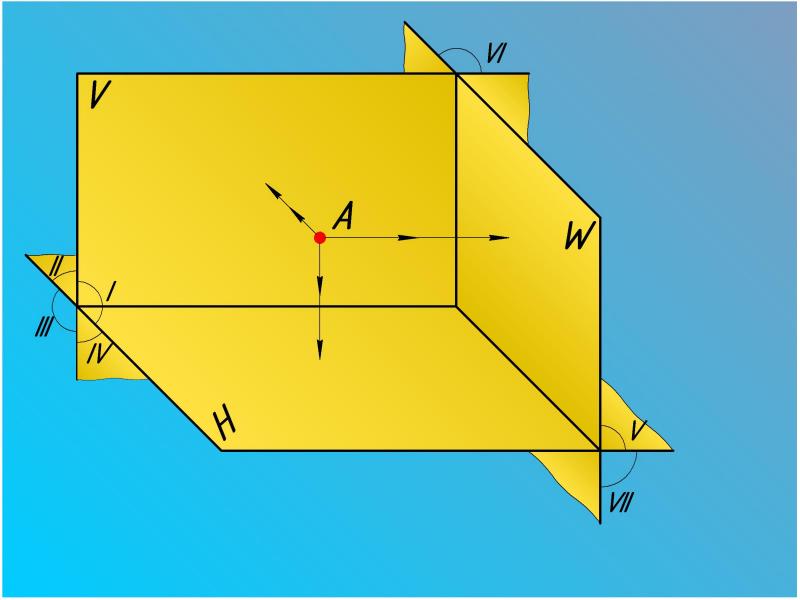

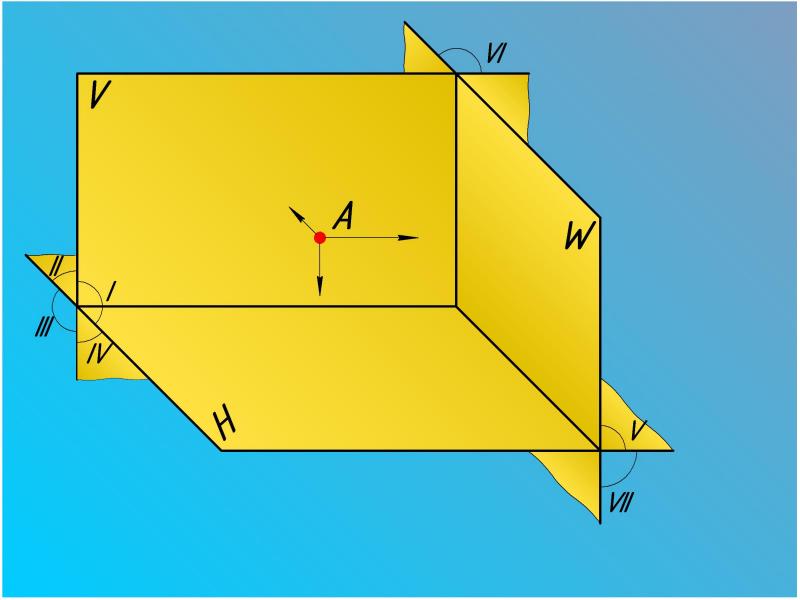

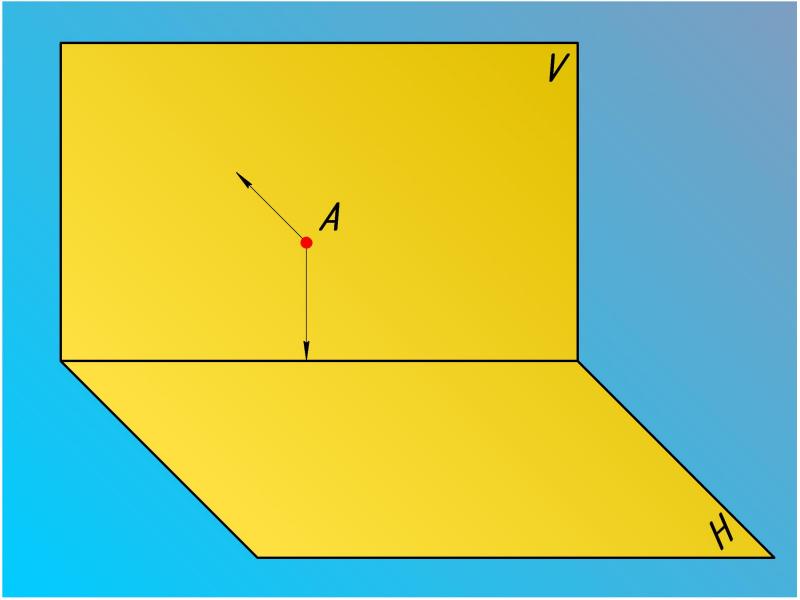

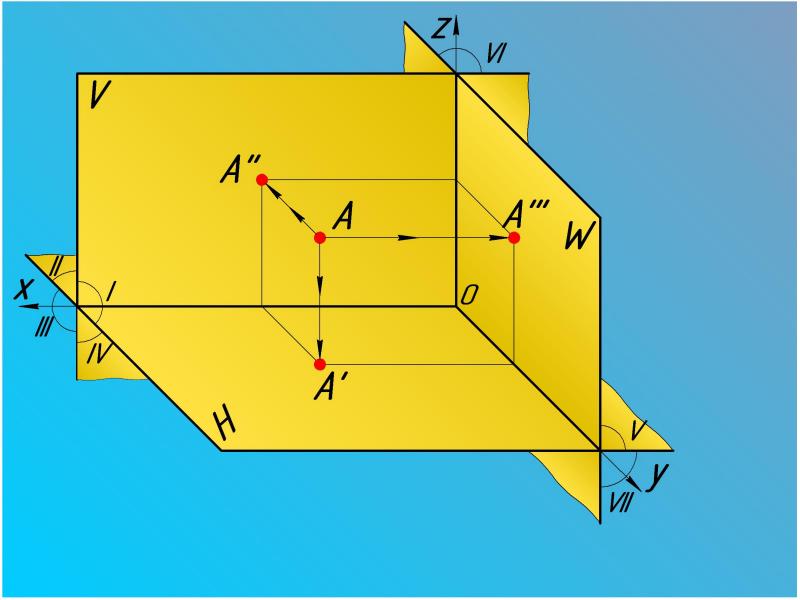

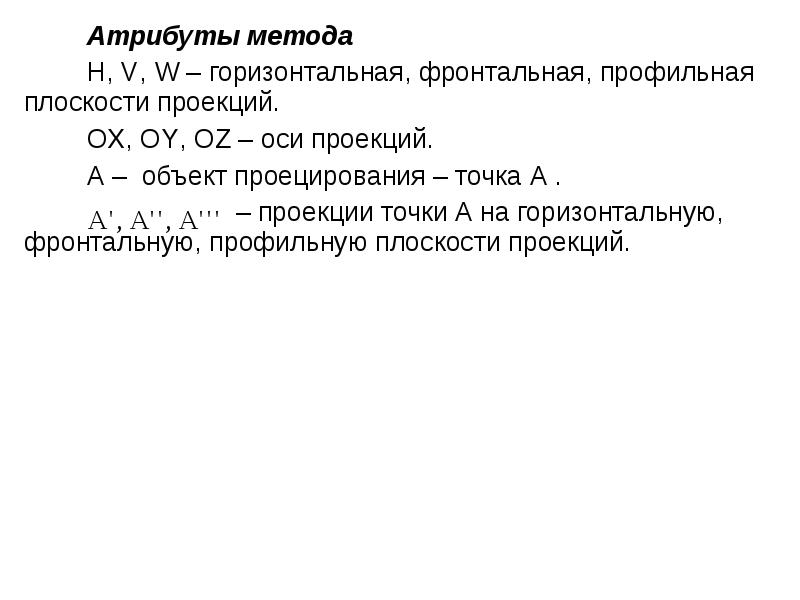

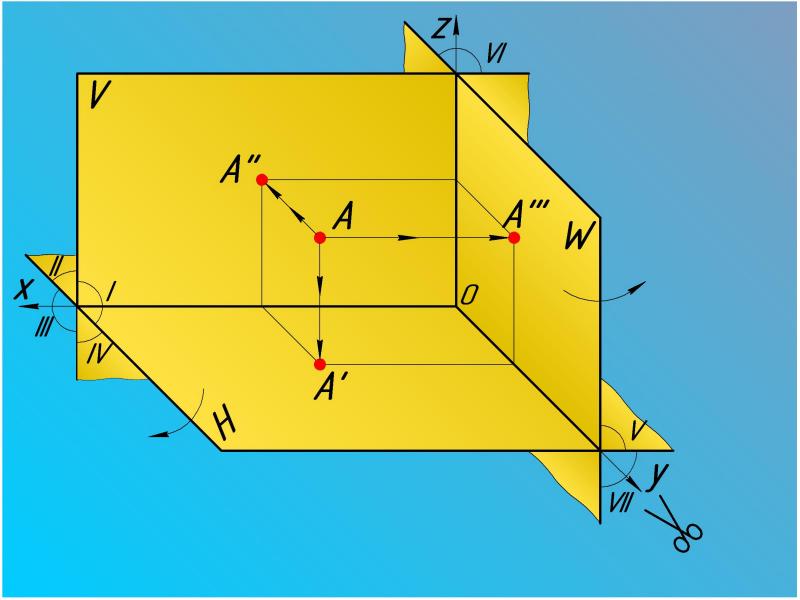

Атрибуты метода Атрибуты метода H, V, W – горизонтальная, фронтальная, профильная плоскости проекций. OX, OY, OZ – оси проекций. А – объект проецирования – точка А . – проекции точки А на горизонтальную, фронтальную, профильную плоскости проекций.

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

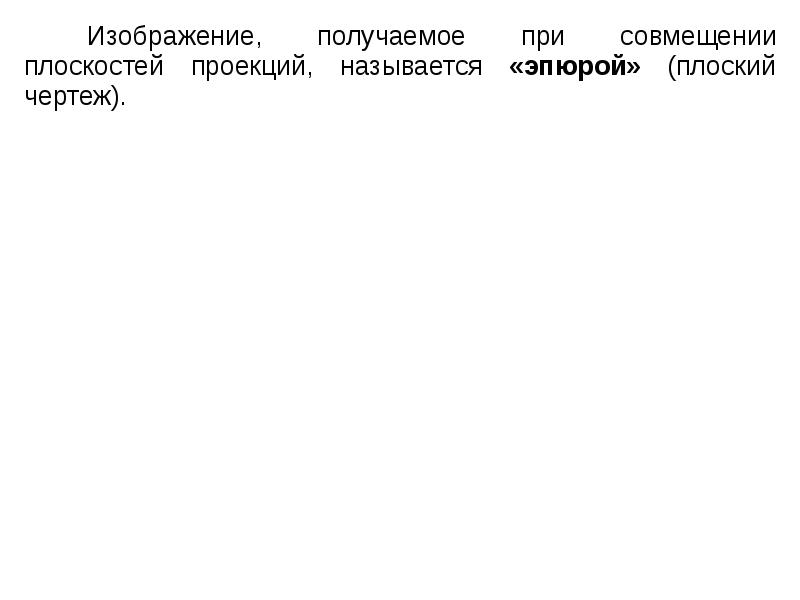

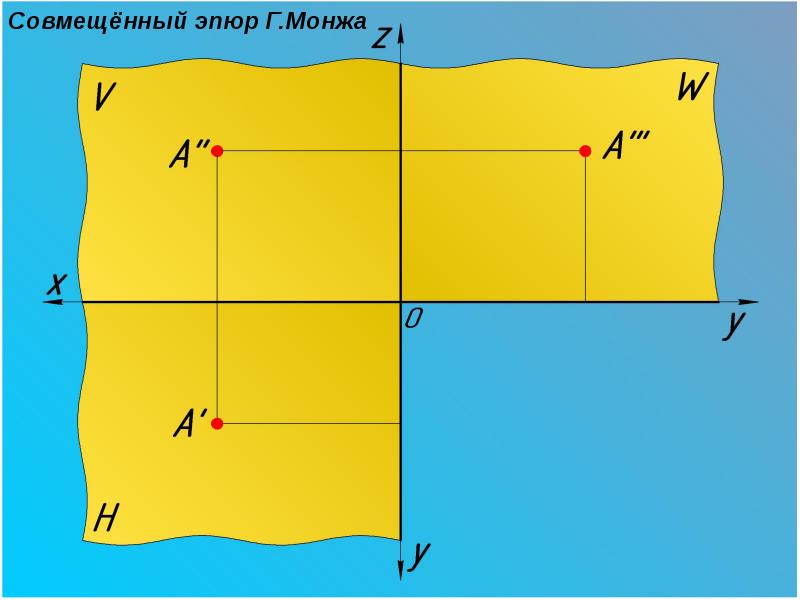

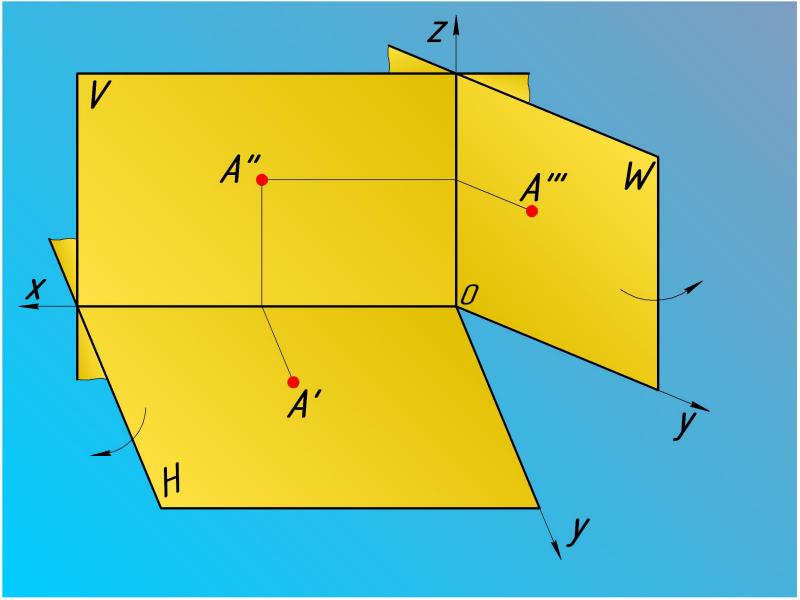

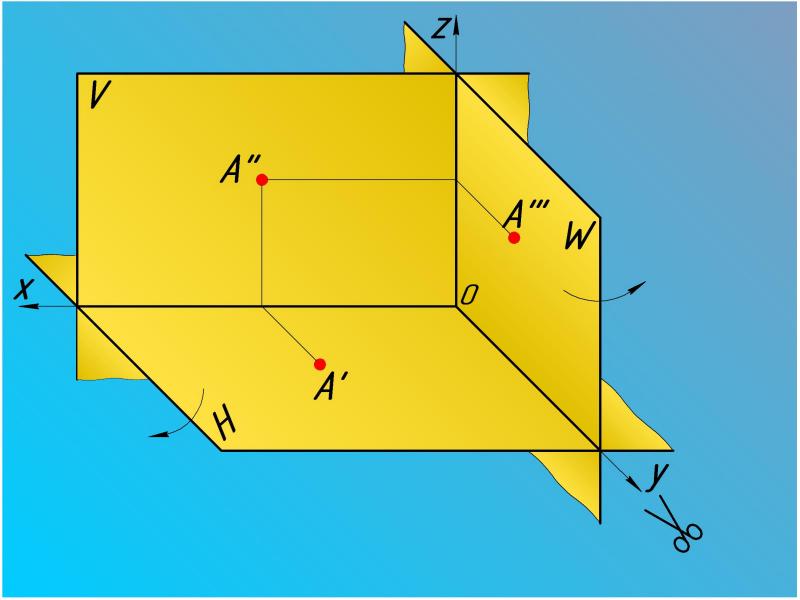

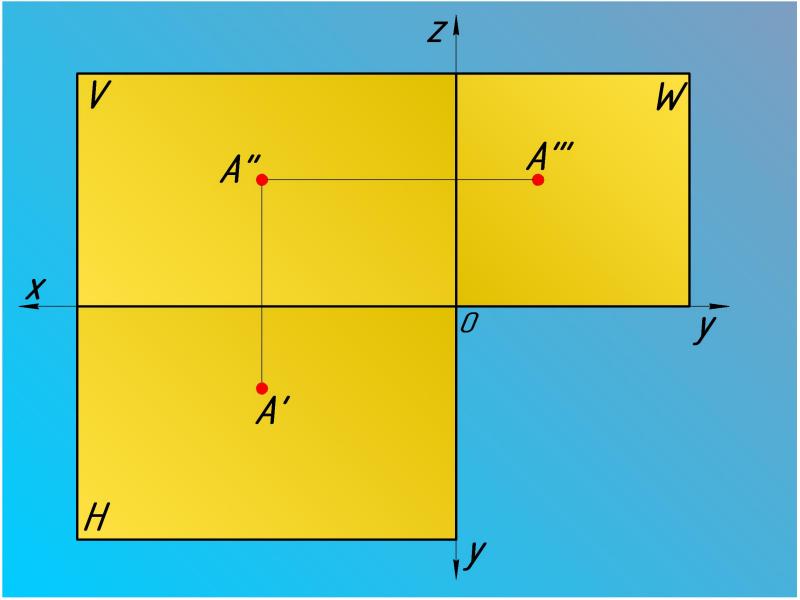

Изображение, получаемое при совмещении плоскостей проекций, называется «эпюрой» (плоский чертеж). Изображение, получаемое при совмещении плоскостей проекций, называется «эпюрой» (плоский чертеж).

Слайд 46

Описание слайда:

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

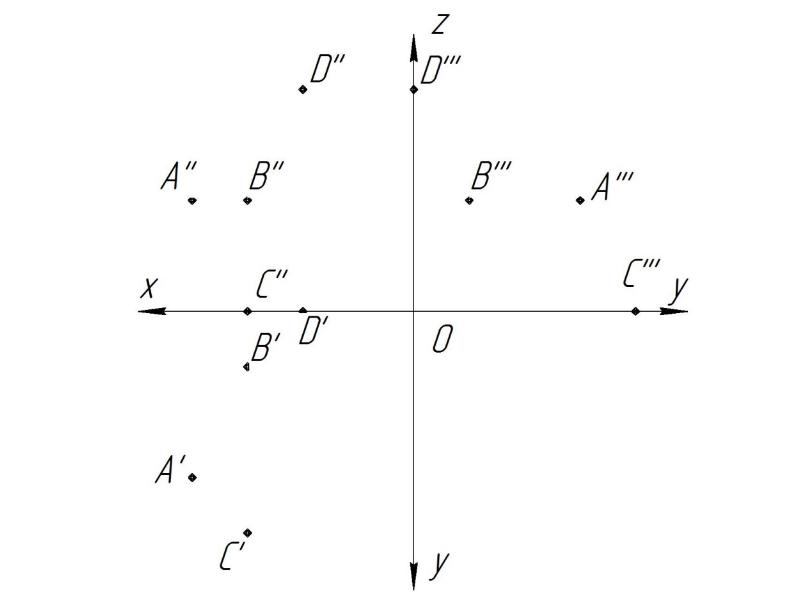

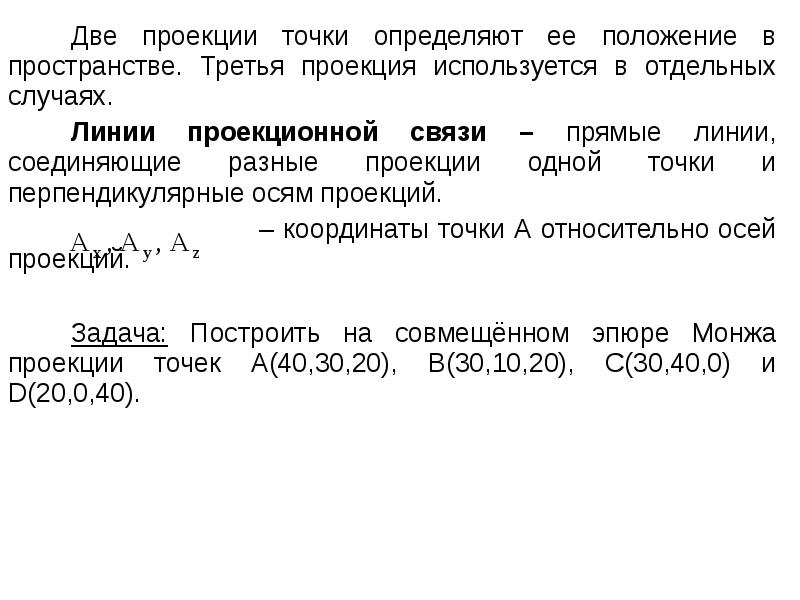

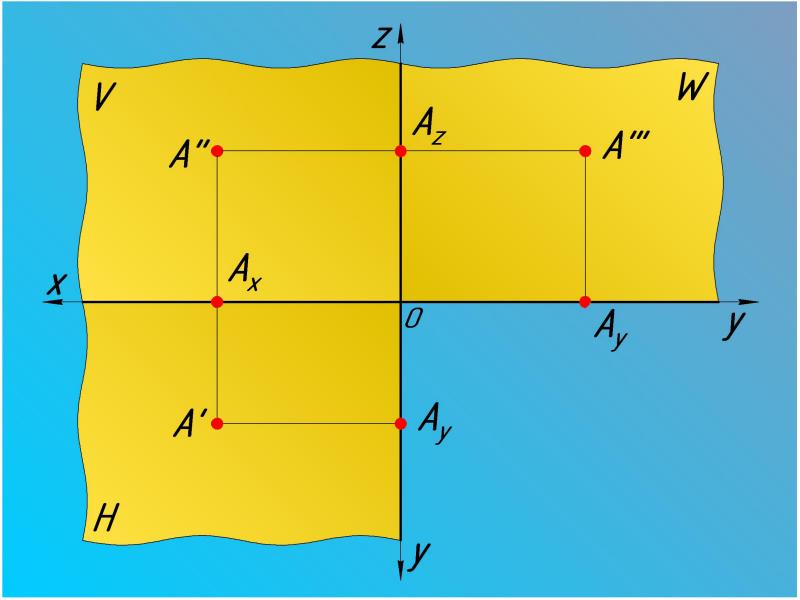

Две проекции точки определяют ее положение в пространстве. Третья проекция используется в отдельных случаях. Две проекции точки определяют ее положение в пространстве. Третья проекция используется в отдельных случаях. Линии проекционной связи – прямые линии, соединяющие разные проекции одной точки и перпендикулярные осям проекций. – координаты точки А относительно осей проекций. Задача: Построить на совмещённом эпюре Монжа проекции точек А(40,30,20), В(30,10,20), С(30,40,0) и D(20,0,40).
