Слайд 1

Описание слайда:

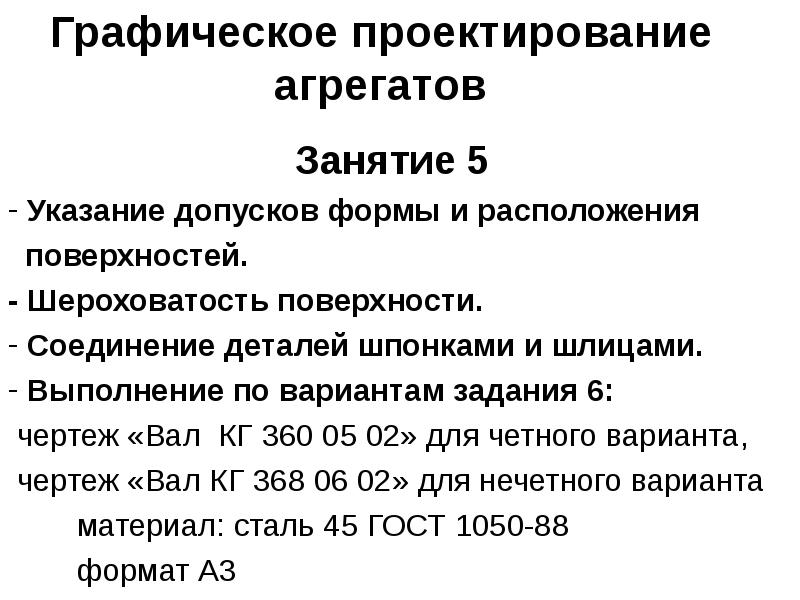

Графическое проектирование агрегатов Занятие 5 Указание допусков формы и расположения поверхностей. - Шероховатость поверхности. Соединение деталей шпонками и шлицами. Выполнение по вариантам задания 6: чертеж «Вал КГ 360 05 02» для четного варианта, чертеж «Вал КГ 368 06 02» для нечетного варианта материал: сталь 45 ГОСТ 1050-88 формат А3

Слайд 2

Описание слайда:

Указание на чертежах допусков формы и расположения поверхностей ГОСТ 2.308-79 2

Слайд 3

Описание слайда:

Нанесение обозначений допусков формы и расположения поверхностей При условном обозначении данные о допусках формы и расположения поверхностей указывают в прямоугольной рамке, разделенной на части В первой- знак допуска по таблице; во второй- числовое значение допуска в миллиметрах: в третьей и последующих- буквенные обозначения баз и поверхностей. допуск формы допуск расположения прямолинейность, 0,1 мм параллельность, 0,1 мм от базы А

Слайд 4

Описание слайда:

Примеры указания на чертежах допусков формы и расположения поверхностей 4

Слайд 5

Описание слайда:

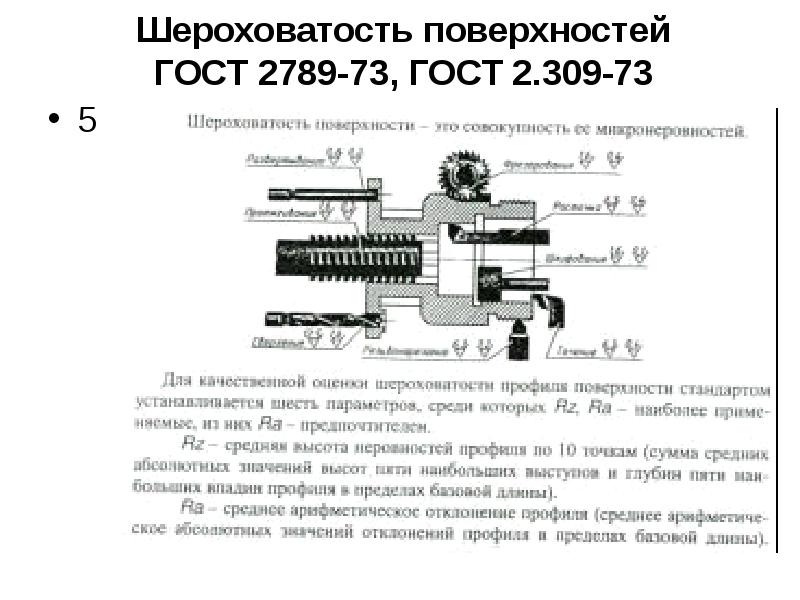

Шероховатость поверхностей ГОСТ 2789-73, ГОСТ 2.309-73 5

Слайд 6

Описание слайда:

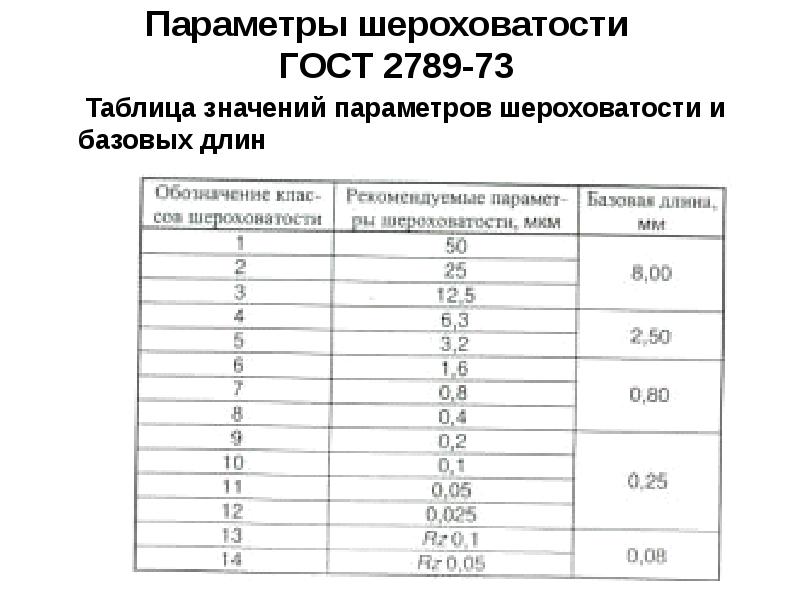

Параметры шероховатости ГОСТ 2789-73 Таблица значений параметров шероховатости и базовых длин

Слайд 7

Описание слайда:

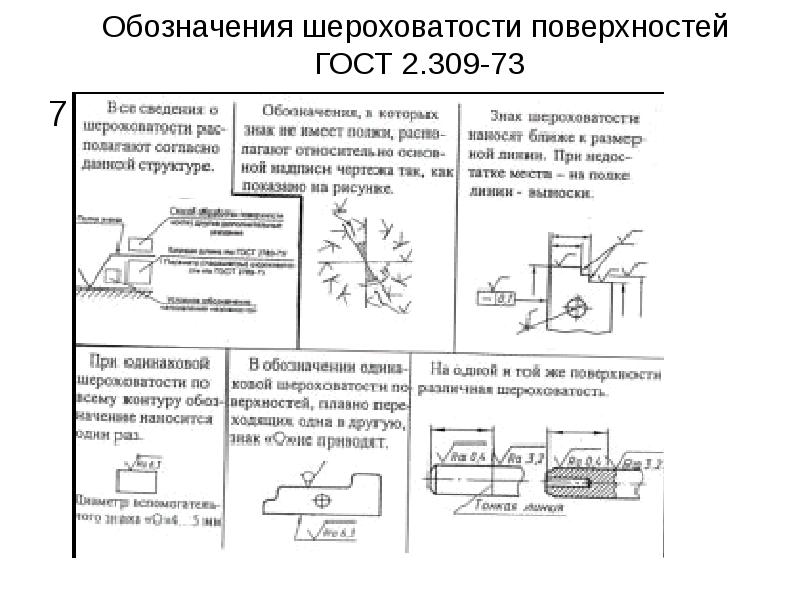

Обозначения шероховатости поверхностей ГОСТ 2.309-73 7

Слайд 8

Описание слайда:

Рекомендации по назначению шероховатости поверхностей 8

Слайд 9

Описание слайда:

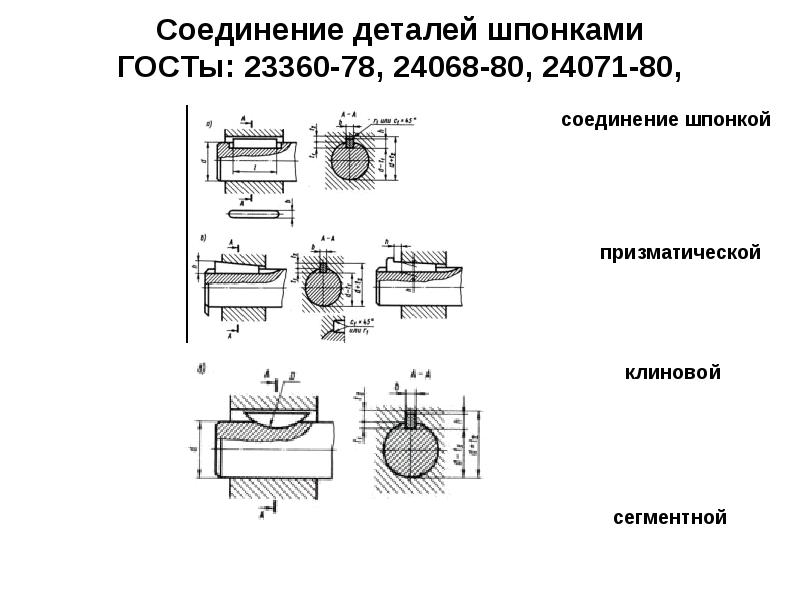

Соединение деталей шпонками ГОСТы: 23360-78, 24068-80, 24071-80, соединение шпонкой призматической клиновой сегментной

Слайд 10

Описание слайда:

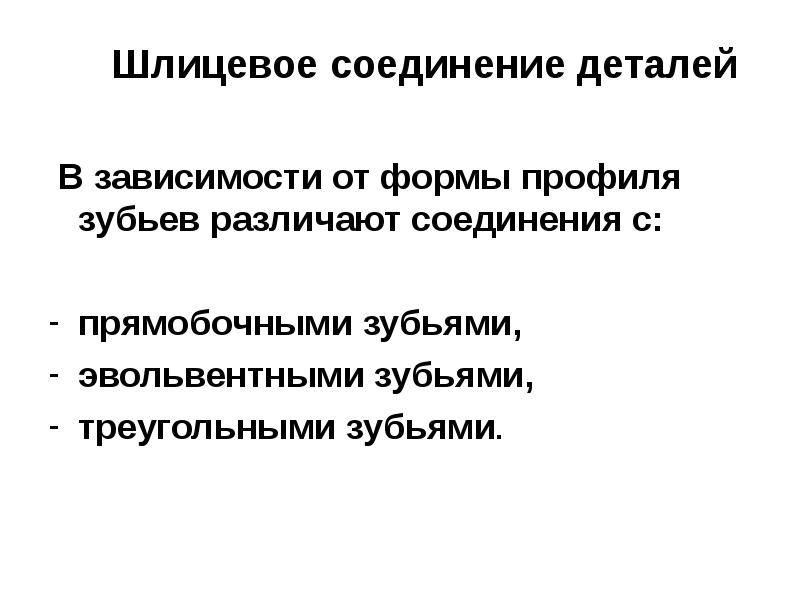

Шлицевое соединение деталей В зависимости от формы профиля зубьев различают соединения с: прямобочными зубьями, эвольвентными зубьями, треугольными зубьями.

Слайд 11

Описание слайда:

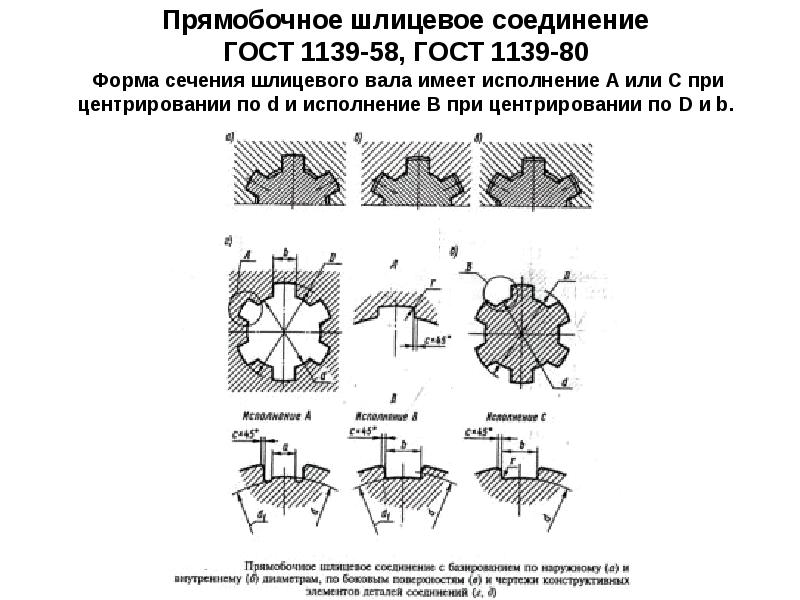

Прямобочное шлицевое соединение ГОСТ 1139-58, ГОСТ 1139-80 Форма сечения шлицевого вала имеет исполнение А или С при центрировании по d и исполнение B при центрировании по D и b.

Слайд 12

Описание слайда:

Прямобочное шлицевое соединение ГОСТ1139-58, ГОСТ 1139-80 Условное изображение шлицевых вала (а), втулки (б) и шлицевого соединения (в).

Слайд 13

Описание слайда:

Прямобочное шлицевое соединение ГОСТ 1139-58, ГОСТ 1139-80 основные размеры соединений

Слайд 14

Описание слайда:

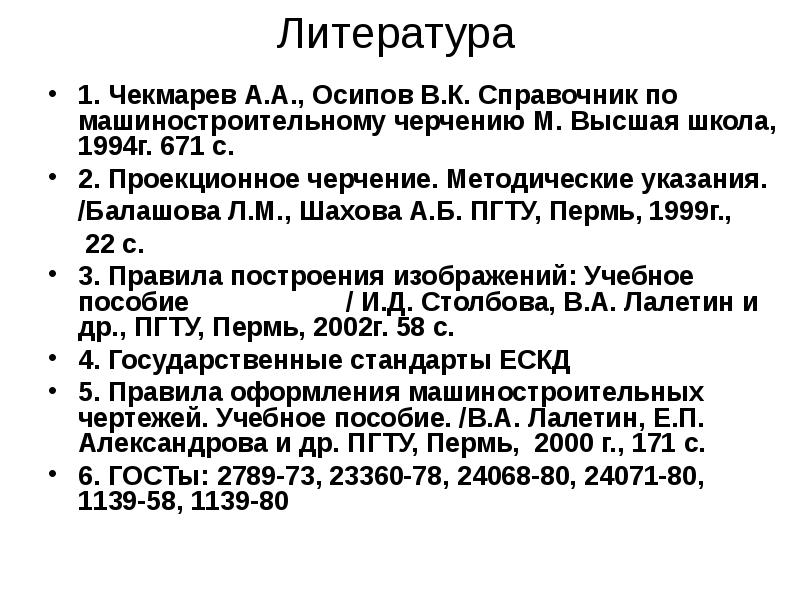

Литература 1. Чекмарев А.А., Осипов В.К. Справочник по машиностроительному черчению М. Высшая школа, 1994г. 671 с. 2. Проекционное черчение. Методические указания. /Балашова Л.М., Шахова А.Б. ПГТУ, Пермь, 1999г., 22 с. 3. Правила построения изображений: Учебное пособие / И.Д. Столбова, В.А. Лалетин и др., ПГТУ, Пермь, 2002г. 58 с. 4. Государственные стандарты ЕСКД 5. Правила оформления машиностроительных чертежей. Учебное пособие. /В.А. Лалетин, Е.П. Александрова и др. ПГТУ, Пермь, 2000 г., 171 с. 6. ГОСТы: 2789-73, 23360-78, 24068-80, 24071-80, 1139-58, 1139-80
