Слайд 1


БАНКИ ДАННЫХ Автор: Емельянов Н. Е.
Описание слайда:
БАНКИ ДАННЫХ Автор: Емельянов Н. Е.

Слайд 2


Уровни моделей данных, слайд №2
Описание слайда:

Слайд 3


Уровни моделей данных
Описание слайда:
Уровни моделей данных

Слайд 4


Уровни моделей данных, слайд №4
Описание слайда:

Слайд 5


Уровни моделей данных, слайд №5
Описание слайда:

Слайд 6


Уровни моделей данных, слайд №6
Описание слайда:

Слайд 7


Уровни моделей данных, слайд №7
Описание слайда:

Слайд 8


Уровни моделей данных, слайд №8
Описание слайда:

Слайд 9


Уровни моделей данных, слайд №9
Описание слайда:

Слайд 10

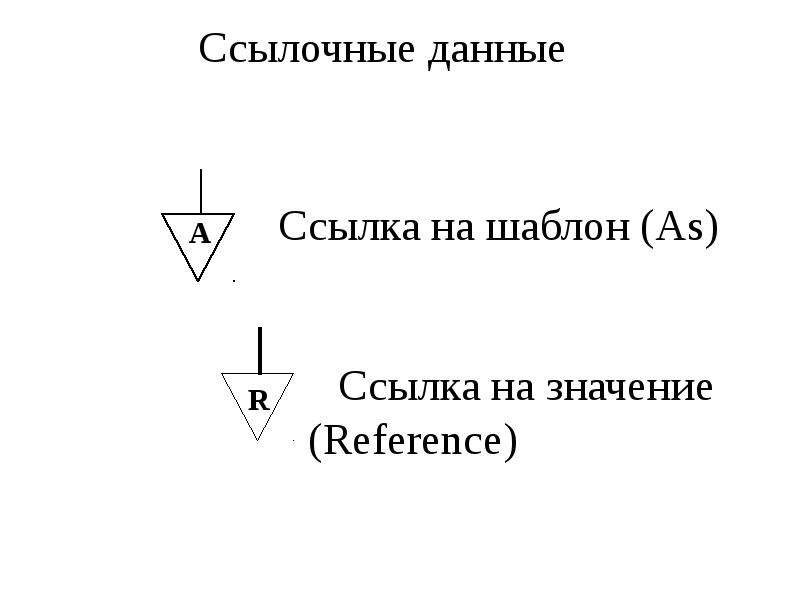

Пример ссылки на значение
Описание слайда:
Пример ссылки на значение

Слайд 11


Уровни моделей данных, слайд №11
Описание слайда:

Слайд 12


Уровни моделей данных, слайд №12
Описание слайда:

Слайд 13


Уровни моделей данных, слайд №13
Описание слайда:

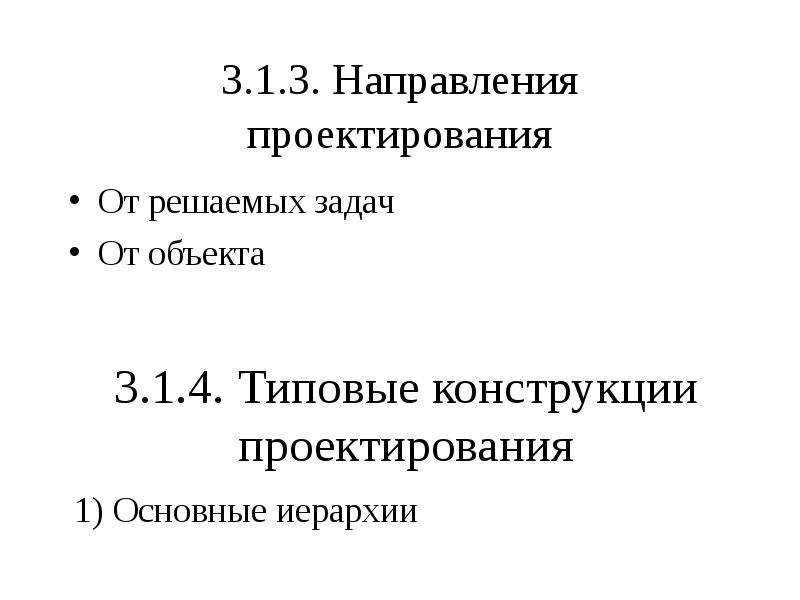

Слайд 14


3.1.3. Направления проектирования От решаемых задач От объекта
Описание слайда:
3.1.3. Направления проектирования От решаемых задач От объекта

Слайд 15


Пример основных иерархий
Описание слайда:
Пример основных иерархий

Слайд 16


2) Классификаторы 2) Классификаторы
Описание слайда:
2) Классификаторы 2) Классификаторы

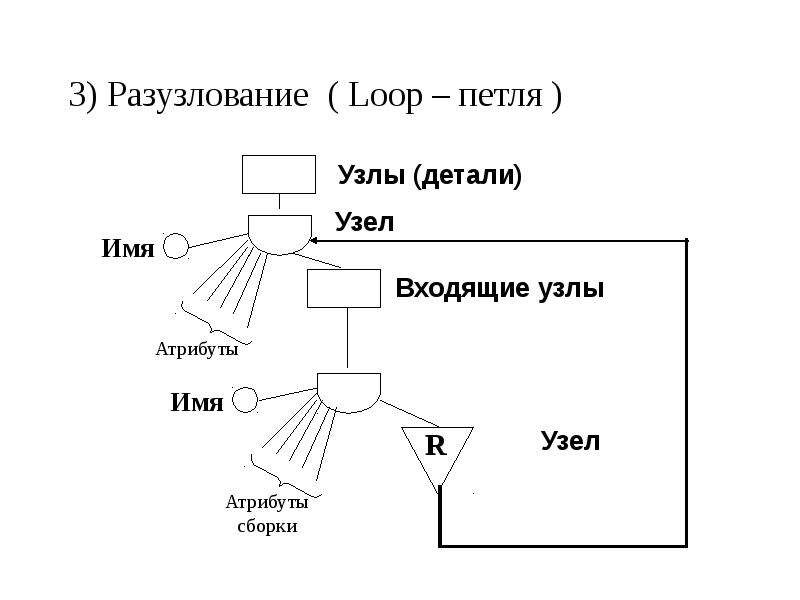

Слайд 17


3) Разузлование ( Loop – петля ) 3) Разузлование ( Loop – петля )
Описание слайда:
3) Разузлование ( Loop – петля ) 3) Разузлование ( Loop – петля )

Слайд 18

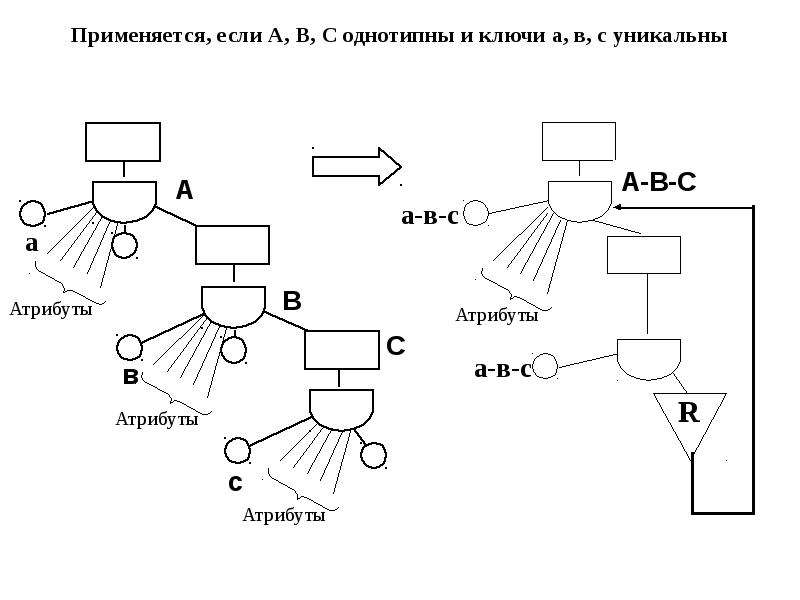

Применяется, если А, В, С однотипны и ключи а, в, с уникальны
Описание слайда:
Применяется, если А, В, С однотипны и ключи а, в, с уникальны

Слайд 19

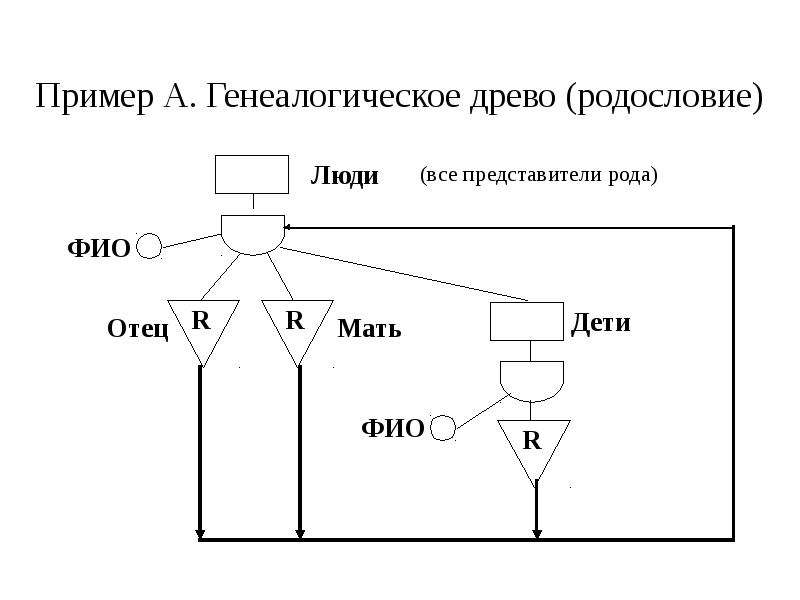

Пример А. Генеалогическое древо (родословие) Пример А. Генеалогическое древо (родословие)
Описание слайда:
Пример А. Генеалогическое древо (родословие) Пример А. Генеалогическое древо (родословие)

Слайд 20


Пример Б. Тезаурус Пример Б. Тезаурус
Описание слайда:
Пример Б. Тезаурус Пример Б. Тезаурус

Слайд 21

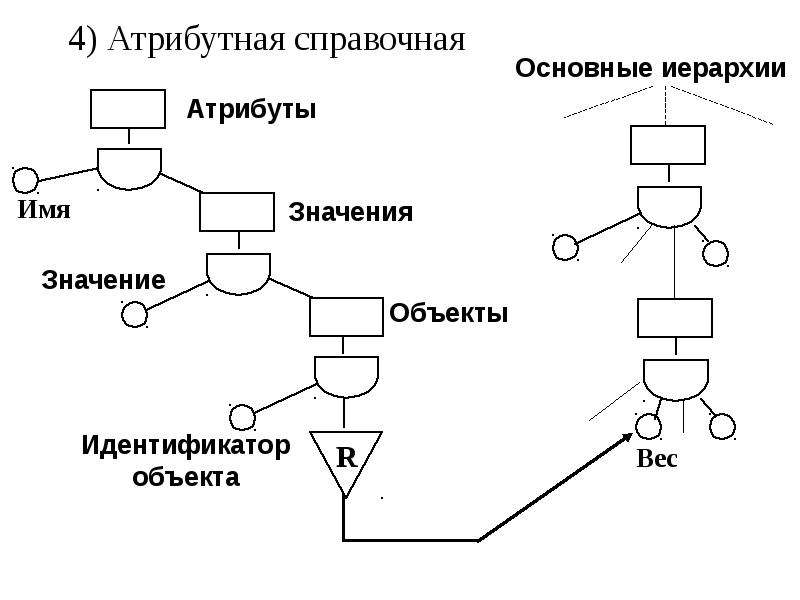

4) Атрибутная справочная 4) Атрибутная справочная
Описание слайда:
4) Атрибутная справочная 4) Атрибутная справочная

Слайд 22


4) Атрибутная справочная. 4) Атрибутная справочная. Инверсный вход
Описание слайда:
4) Атрибутная справочная. 4) Атрибутная справочная. Инверсный вход

Слайд 23


4) Атрибутная справочная 4) Атрибутная справочная
Описание слайда:
4) Атрибутная справочная 4) Атрибутная справочная

Слайд 24

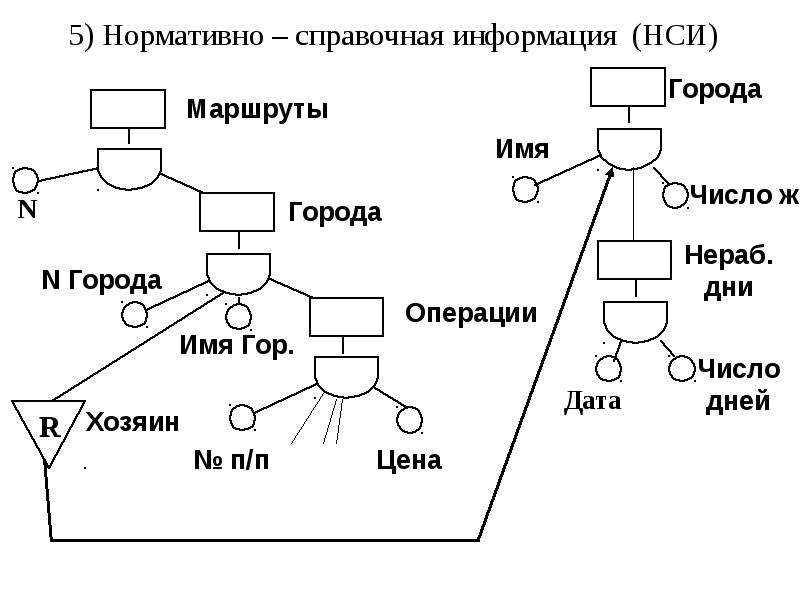

5) Нормативно – справочная информация (НСИ) 5) Нормативно – справочная информация (НСИ)
Описание слайда:
5) Нормативно – справочная информация (НСИ) 5) Нормативно – справочная информация (НСИ)

Слайд 25

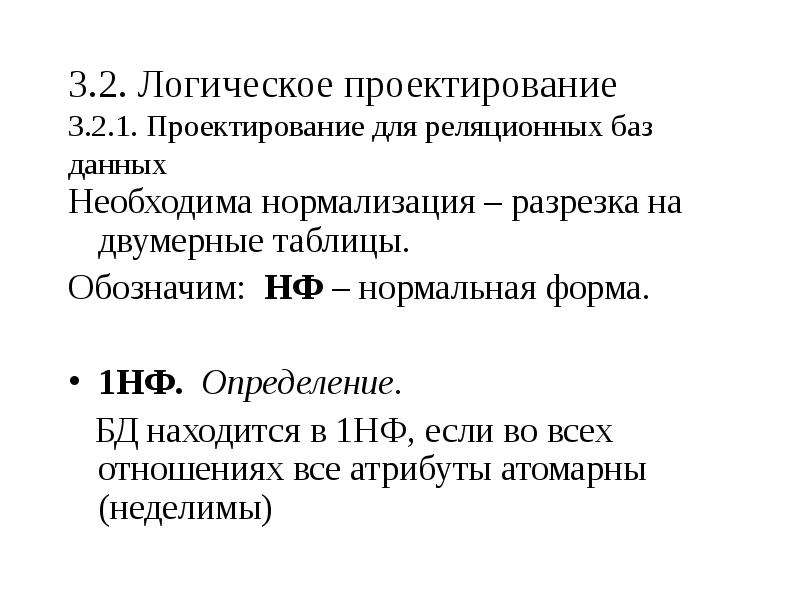

3.2. Логическое проектирование 3.2.1. Проектирование для реляционных баз данных Необходима нормализация – разрезка на двумерные таблицы. Обозначим:...
Описание слайда:
3.2. Логическое проектирование 3.2.1. Проектирование для реляционных баз данных Необходима нормализация – разрезка на двумерные таблицы. Обозначим: НФ – нормальная форма. 1НФ. Определение. БД находится в 1НФ, если во всех отношениях все атрибуты атомарны (неделимы)

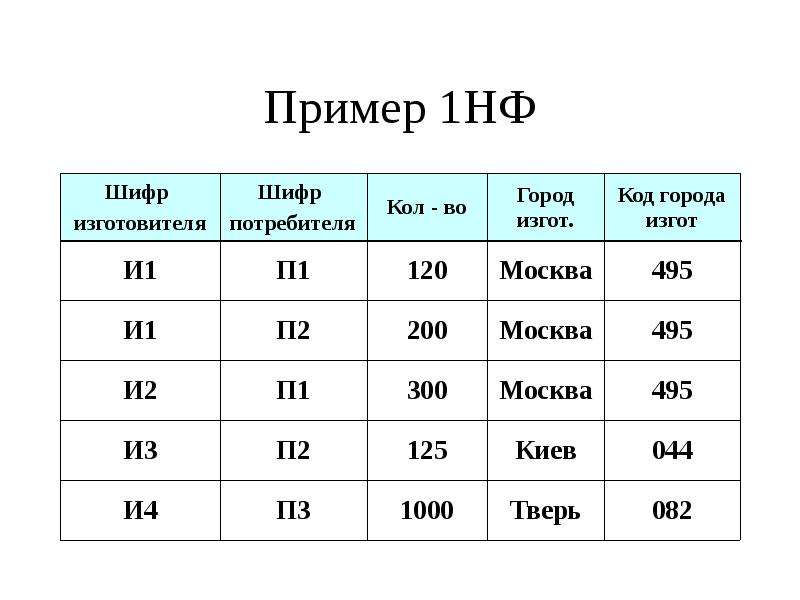

Слайд 26


Пример 1НФ
Описание слайда:
Пример 1НФ

Слайд 27

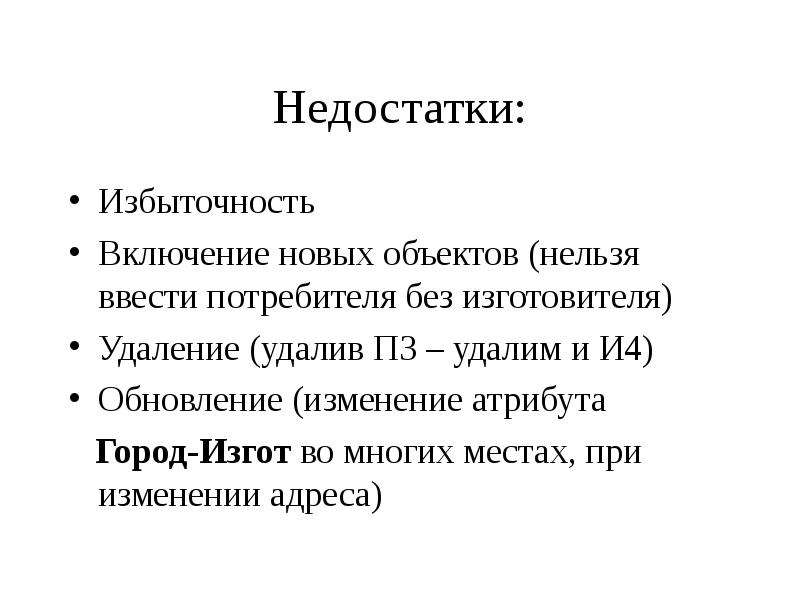

Недостатки: Избыточность Включение новых объектов (нельзя ввести потребителя без изготовителя) Удаление (удалив П3 – удалим и И4) Обновление...
Описание слайда:
Недостатки: Избыточность Включение новых объектов (нельзя ввести потребителя без изготовителя) Удаление (удалив П3 – удалим и И4) Обновление (изменение атрибута Город-Изгот во многих местах, при изменении адреса)

Слайд 28

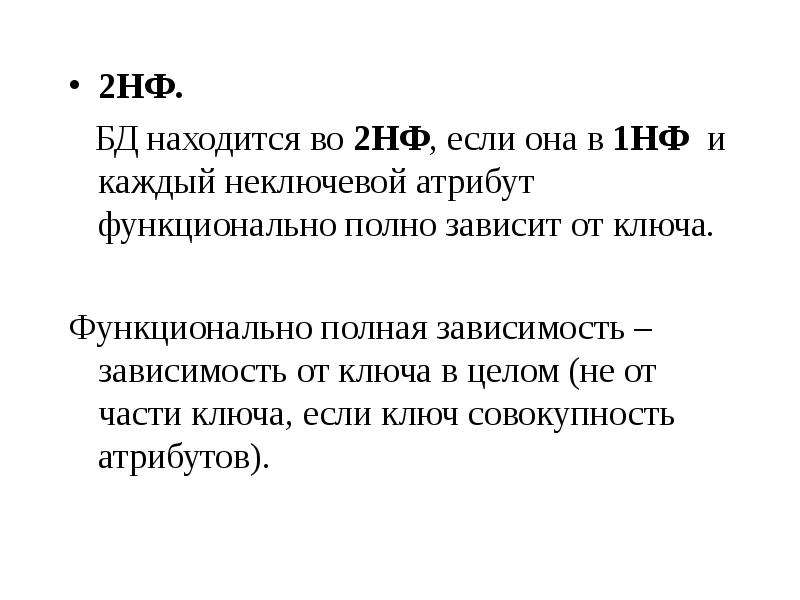

2НФ. БД находится во 2НФ, если она в 1НФ и каждый неключевой атрибут функционально полно зависит от ключа. Функционально полная зависимость –...
Описание слайда:
2НФ. БД находится во 2НФ, если она в 1НФ и каждый неключевой атрибут функционально полно зависит от ключа. Функционально полная зависимость – зависимость от ключа в целом (не от части ключа, если ключ совокупность атрибутов).

Слайд 29

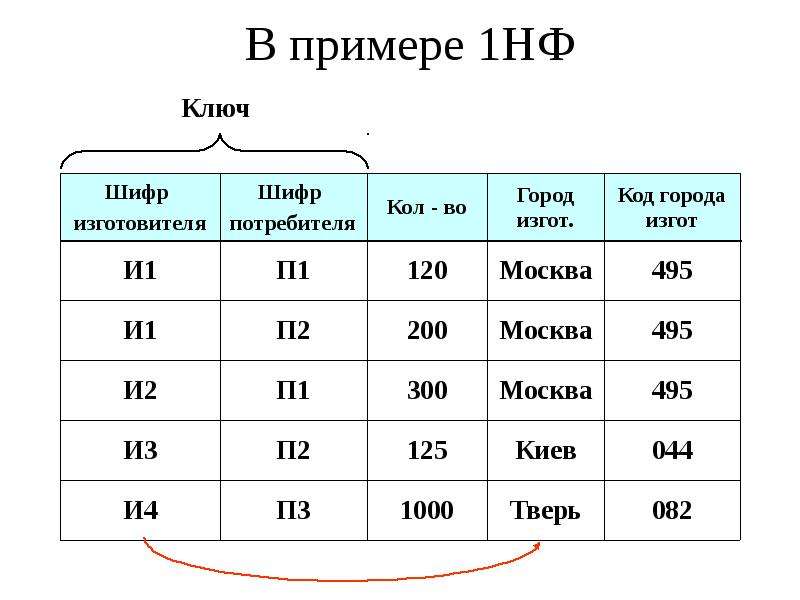

В примере 1НФ
Описание слайда:
В примере 1НФ

Слайд 30

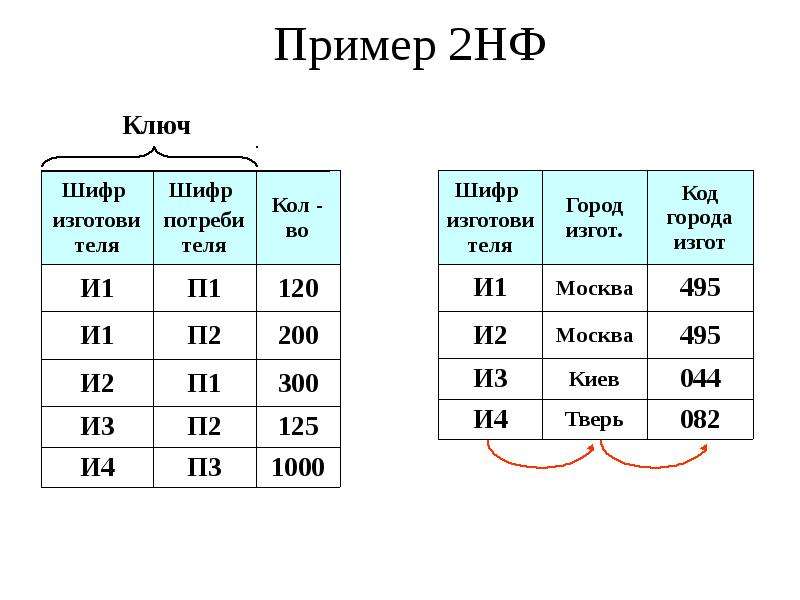

Пример 2НФ
Описание слайда:
Пример 2НФ

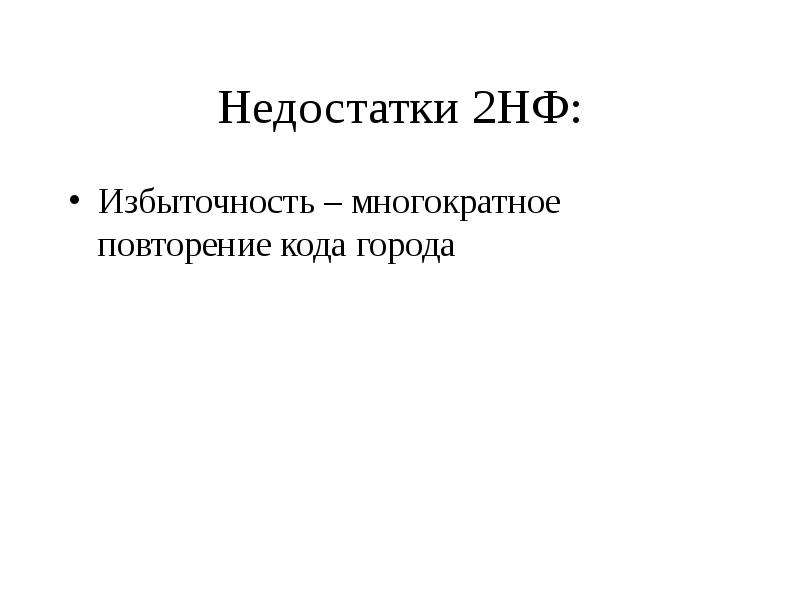

Слайд 31


Недостатки 2НФ: Избыточность – многократное повторение кода города
Описание слайда:
Недостатки 2НФ: Избыточность – многократное повторение кода города

Слайд 32

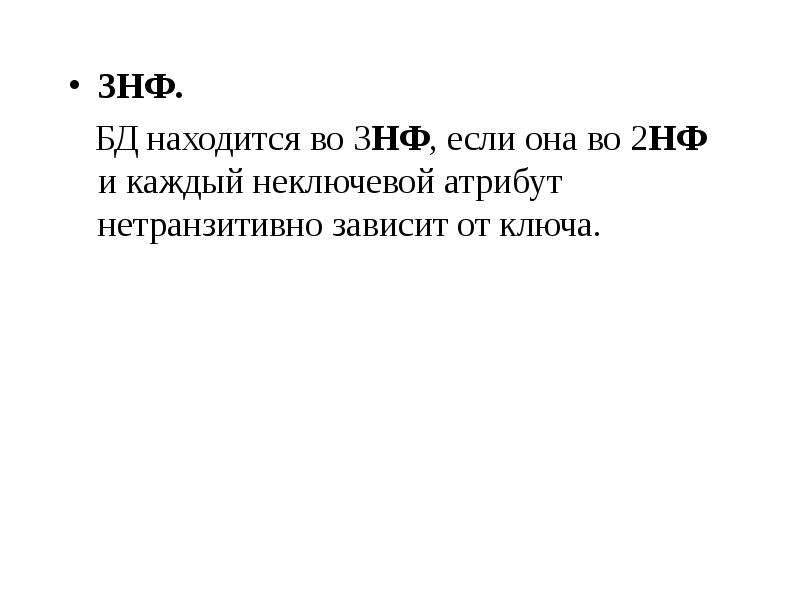

3НФ. БД находится во 3НФ, если она во 2НФ и каждый неключевой атрибут нетранзитивно зависит от ключа.
Описание слайда:
3НФ. БД находится во 3НФ, если она во 2НФ и каждый неключевой атрибут нетранзитивно зависит от ключа.

Слайд 33

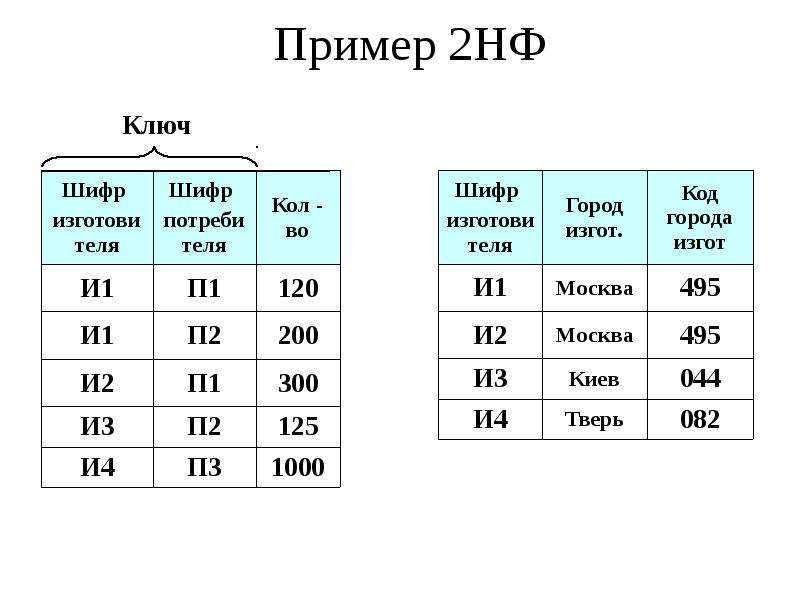

Пример 2НФ
Описание слайда:
Пример 2НФ

Слайд 34

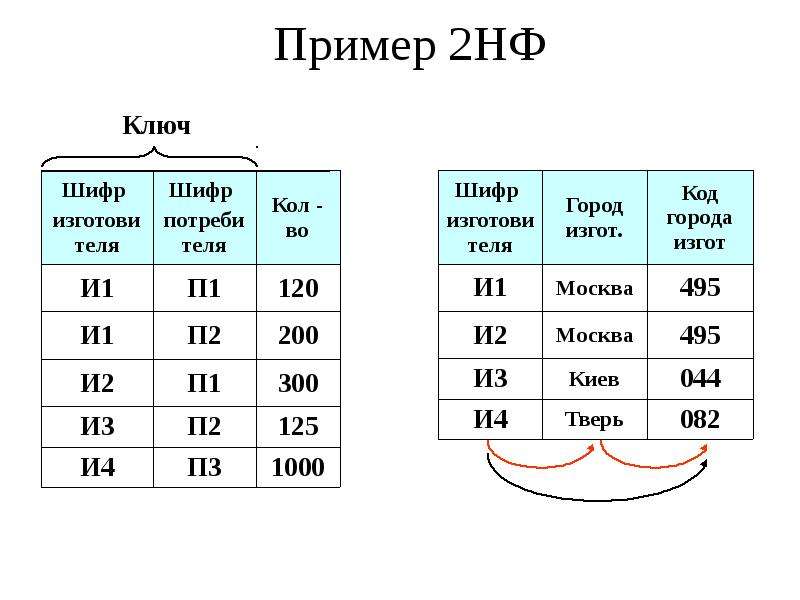

Пример 2НФ
Описание слайда:
Пример 2НФ

Слайд 35

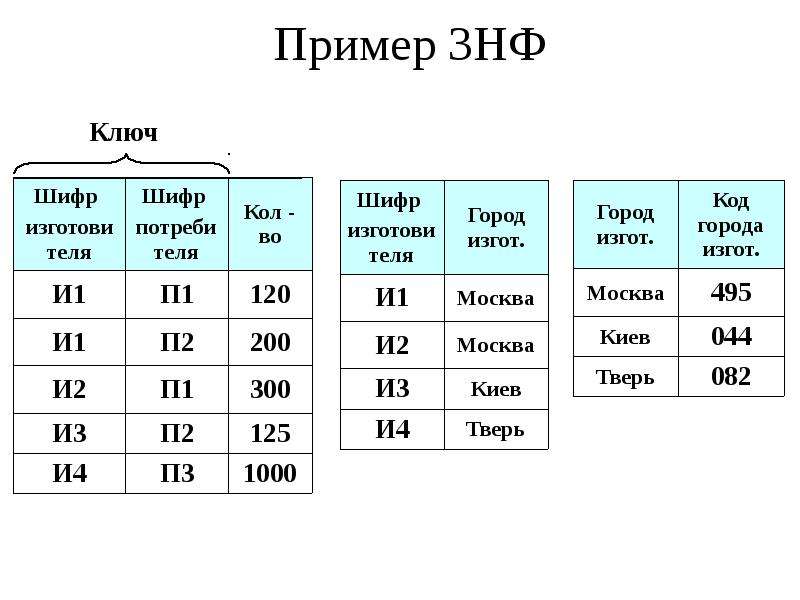

Пример 3НФ
Описание слайда:
Пример 3НФ

Слайд 36


4НФ применяется при многозначных зависимостях 4НФ применяется при многозначных зависимостях X1
Описание слайда:
4НФ применяется при многозначных зависимостях 4НФ применяется при многозначных зависимостях X1

Слайд 37

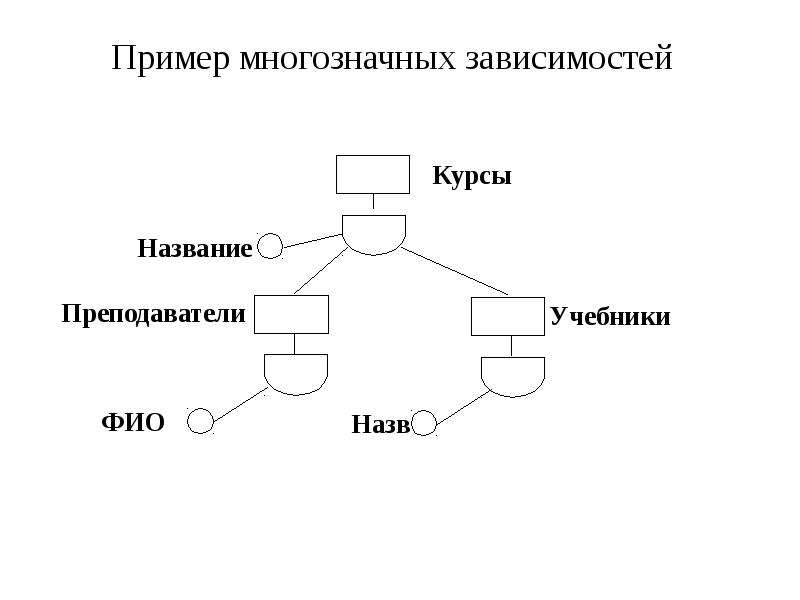

Пример многозначных зависимостей Пример многозначных зависимостей
Описание слайда:
Пример многозначных зависимостей Пример многозначных зависимостей

Слайд 38


4НФ. Определение. 4НФ. Определение. БД находится в 4НФ, если она в 3НФ и в каждом отношении не более одной многозначной зависимости
Описание слайда:
4НФ. Определение. 4НФ. Определение. БД находится в 4НФ, если она в 3НФ и в каждом отношении не более одной многозначной зависимости

Слайд 39

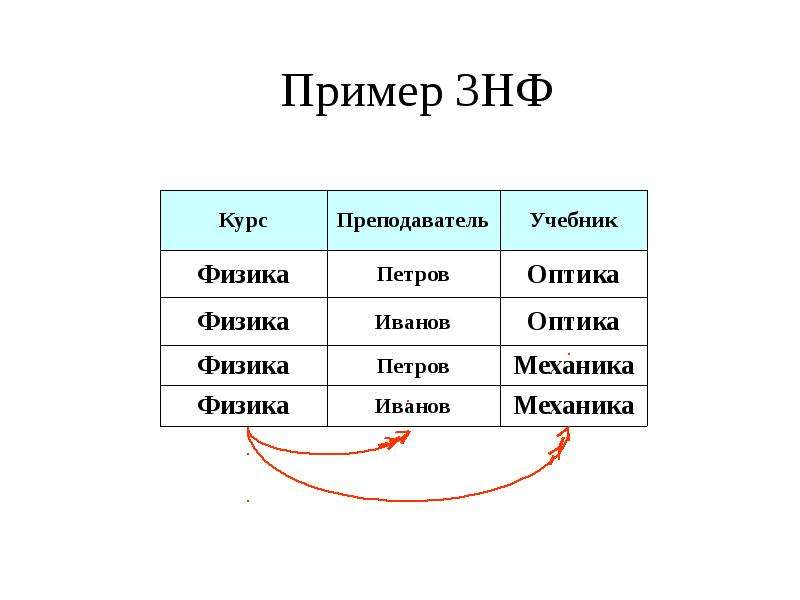

Пример 3НФ
Описание слайда:
Пример 3НФ

Слайд 40


Пример 4НФ
Описание слайда:
Пример 4НФ

Слайд 41


Оценки объемов БД Пусть Курсов – К, Преподавателей – П, Учебников – У, средние длины всех полей – L, тогда объем БД в 3НФ V= 3*К*П*У*L. Если К=П=У=k,...
Описание слайда:
Оценки объемов БД Пусть Курсов – К, Преподавателей – П, Учебников – У, средние длины всех полей – L, тогда объем БД в 3НФ V= 3*К*П*У*L. Если К=П=У=k, то В 3НФ V= 3L*k3 (символов) В 4НФ V= 2L*k2 В объектной модели V= 3L*k

Слайд 42

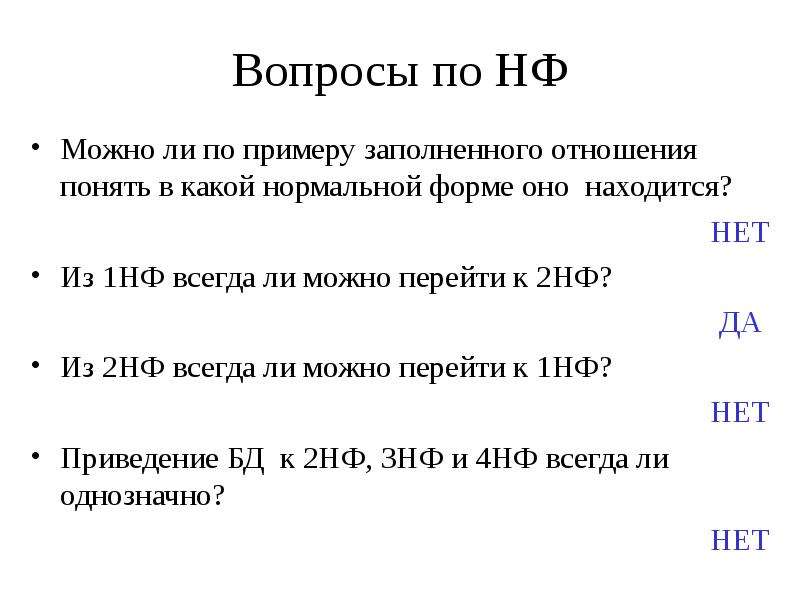

Вопросы по НФ Можно ли по примеру заполненного отношения понять в какой нормальной форме оно находится? НЕТ Из 1НФ всегда ли можно перейти к 2НФ? ДА...
Описание слайда:
Вопросы по НФ Можно ли по примеру заполненного отношения понять в какой нормальной форме оно находится? НЕТ Из 1НФ всегда ли можно перейти к 2НФ? ДА Из 2НФ всегда ли можно перейти к 1НФ? НЕТ Приведение БД к 2НФ, 3НФ и 4НФ всегда ли однозначно? НЕТ

Слайд 43

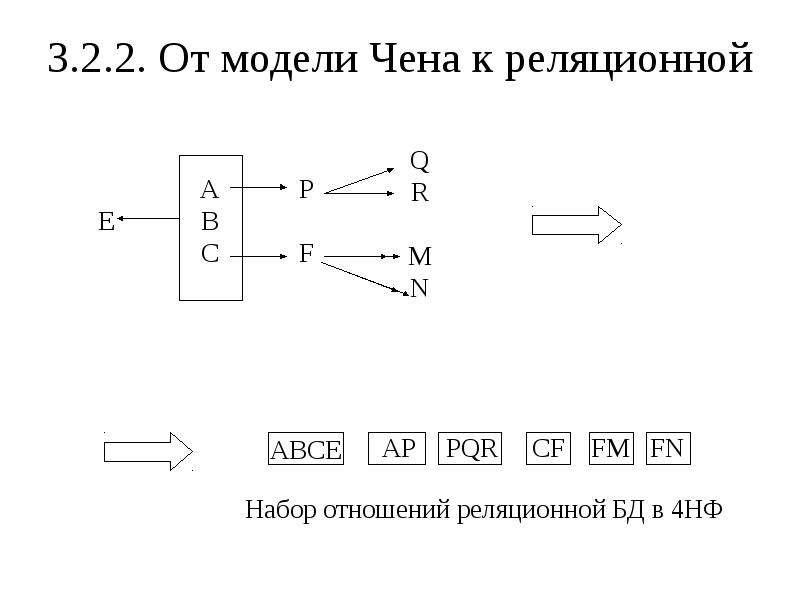

3.2.2. От модели Чена к реляционной
Описание слайда:
3.2.2. От модели Чена к реляционной

Слайд 44

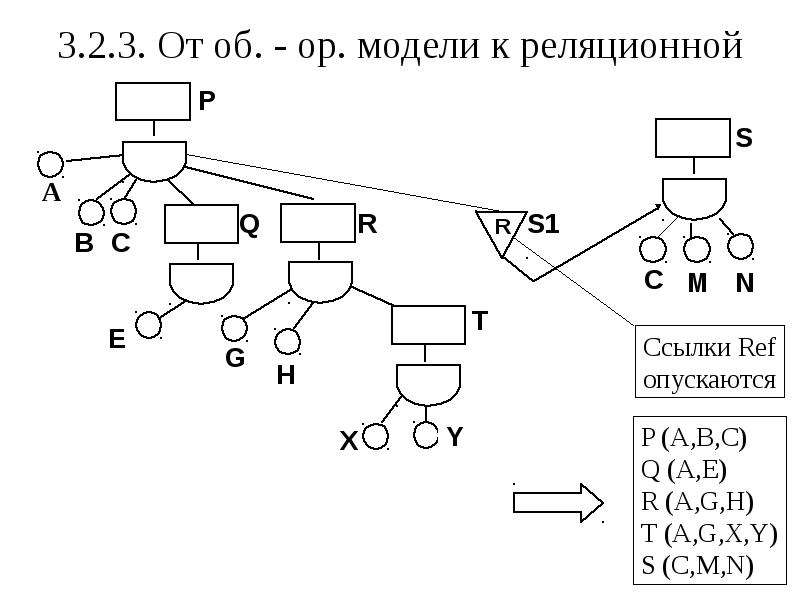

3.2.3. От об. - ор. модели к реляционной
Описание слайда:
3.2.3. От об. - ор. модели к реляционной

Слайд 45


3.2.3. От об. - ор. модели к реляционной
Описание слайда:
3.2.3. От об. - ор. модели к реляционной

Слайд 46


Уровни моделей данных, слайд №46
Описание слайда:

Слайд 47

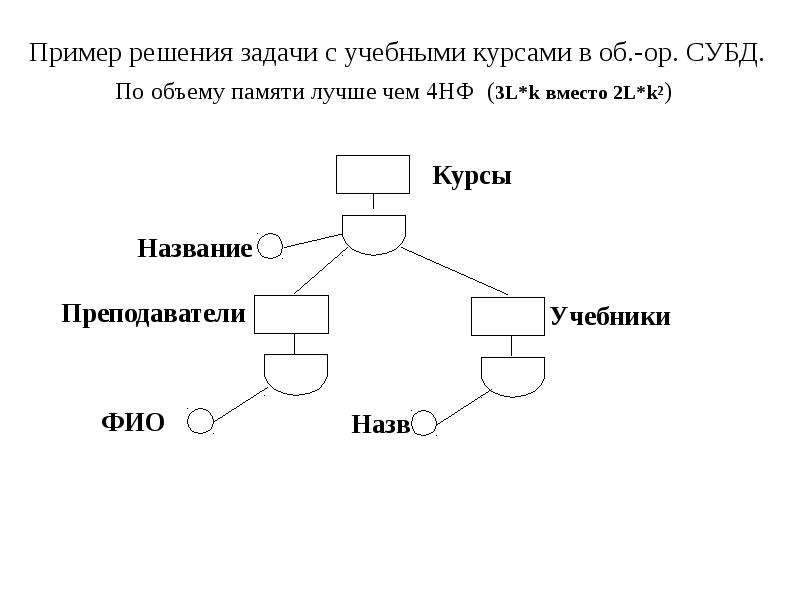

Пример решения задачи с учебными курсами в об.-ор. СУБД. Пример решения задачи с учебными курсами в об.-ор. СУБД. По объему памяти лучше чем 4НФ...
Описание слайда:
Пример решения задачи с учебными курсами в об.-ор. СУБД. Пример решения задачи с учебными курсами в об.-ор. СУБД. По объему памяти лучше чем 4НФ (3L*k вместо 2L*k2)
