УСЛОВНОЕ ОБОЗНАЧЕНИЕ СВАРНОГО ШВА

Слайд 2

Описание слайда:

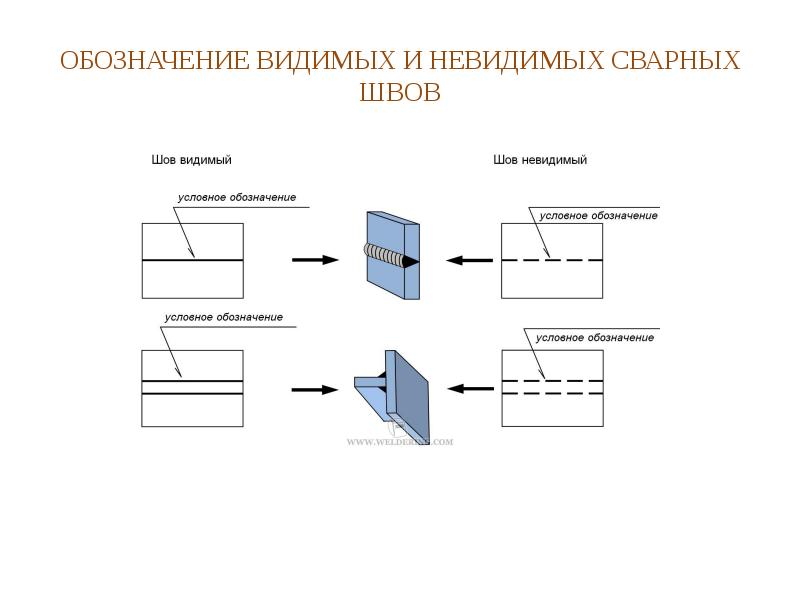

Условные изображения и обозначения швов сварных соединений устанавливает ГОСТ 2.312 - 72 ЕСКД. Сварной шов, независимо от способа сварки, изображают на чертеже соединения: видимый - сплошной основной линией, невидимый- штриховой линией. От изображения шва проводят линию-выноску, заканчивающуюся односторонней стрелкой . При точечной сварке видимую одиночную сварную точку изображают знаком "+" . Невидимые одиночные точки не изображают.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

В зависимости от расположения свариваемых деталей различают следующие виды сварных соединений: 1) CТЫКОВОЕ, обозначаемое буквой С, при котором свариваемые детали соединяются своими торцами; 2) УГЛОВОЕ (У),при котором свариваемые детали располагаются под углом, чаще всего - 90 градусов, и соединяются по кромкам; 3) ТАВРОВОЕ (Т), при котором торец одной детали соединяется с боковой поверхностью другой детали; 4) HАХЛЕСТОЧHОЕ (H), при котором боковые поверхности одной детали частично перекрывают боковые поверхности другой.
