Слайд 1

Описание слайда:

Автоматизированные информационно-управляющие системы Доц. каф. АПП Кульчицкий Александр Александрович doz-ku@rambler.ru

Слайд 2

Описание слайда:

Лекция 6 Устройства согласования сигналов с датчиков

Слайд 3

Описание слайда:

Измерительные (нормирующие) преобразователи датчиков температуры

Слайд 4

Описание слайда:

Схема преобразователя ИП 0304

Слайд 5

Описание слайда:

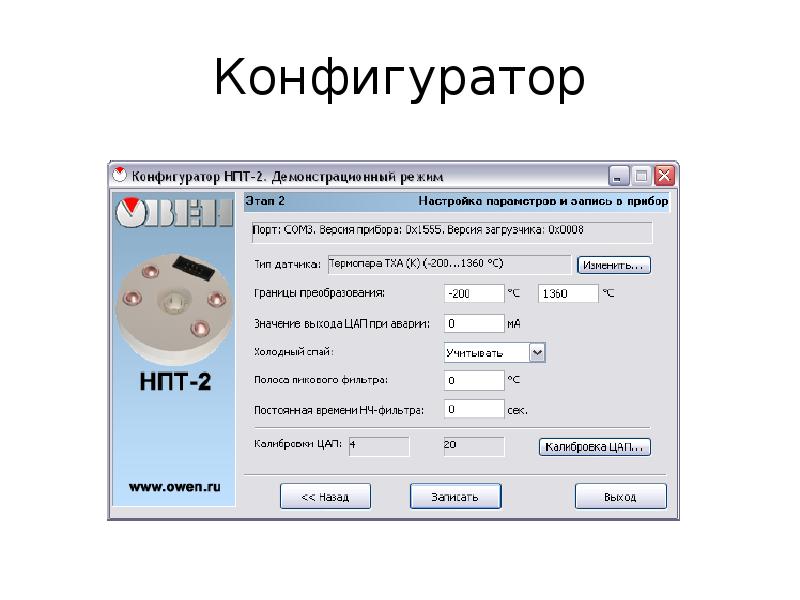

Конфигуратор

Слайд 6

Описание слайда:

Универсальный нормирующий преобразователь НПТ1

Слайд 7

Описание слайда:

Нормализатор сигнала тензомоста

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Усилитель тензосигнала тип 131

Слайд 10

Описание слайда:

Линейное преобразование переменного тока частотой 45 - 65 Гц в выходной унифицированный сигнал постоянного ток

Слайд 11

Описание слайда:

Линейное преобразование активной мощности трехфазных и однофазных, четырех- и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока или напряжения

Слайд 12

Описание слайда:

Преобразователи линейного преобразования частоты переменного тока в унифицированные выходные сигналы постоянного тока

Слайд 13

Описание слайда:

Модули ввода-вывода Мх110 Стандарт проводной связи RS-485. Простые протоколы, основанные на принципе «запрос-ответ». работа по протоколам ModBus-ASCII, ModBus-RTU, DCON и ОВЕН. Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера может выступать: ПЛК, персональный компьютер с установленной SCADA-системой панель оператора. модулей (Slave), имеет уникальный адрес. Одновременно в одной сети может быть один мастер и до 32 модулей. Максимальная длина линии связи составляет 1200 м. Длина линии связи и количество модулей в сети могут быть увеличены с помощью повторителей интерфейса (например, ОВЕН АС5).

Слайд 14

Описание слайда:

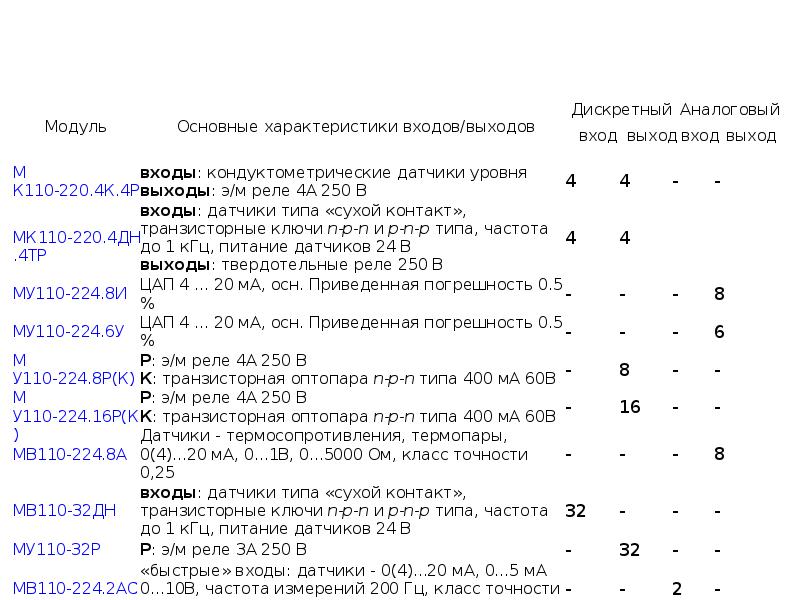

Модификации модулей ввода вывода Mx110

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Подключение прибора

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

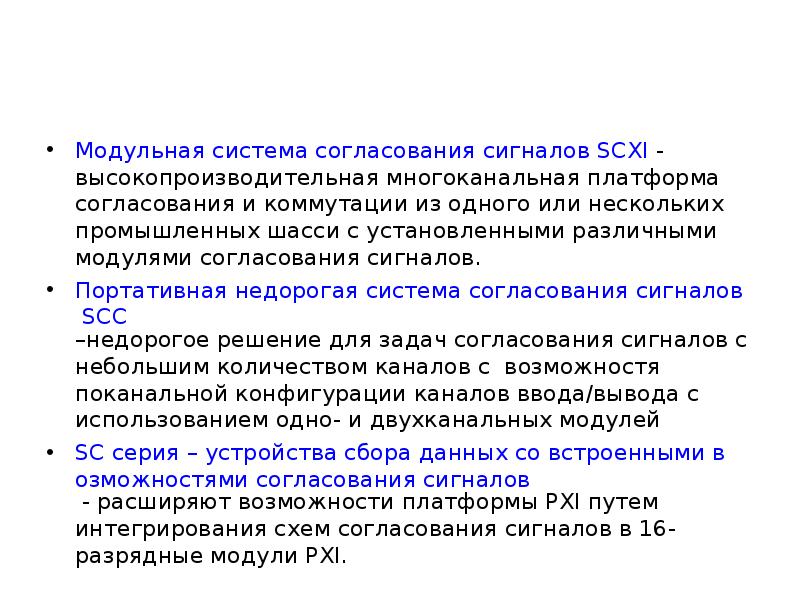

Модульная система согласования сигналов SCXI - высокопроизводительная многоканальная платформа согласования и коммутации из одного или нескольких промышленных шасси с установленными различными модулями согласования сигналов. Портативная недорогая система согласования сигналов SCC–недорогое решение для задач согласования сигналов с небольшим количеством каналов с возможностя поканальной конфигурации каналов ввода/вывода с использованием одно- и двухканальных модулей SC серия – устройства сбора данных со встроенными возможностями согласования сигналов - расширяют возможности платформы PXI путем интегрирования схем согласования сигналов в 16-разрядные модули PXI.

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

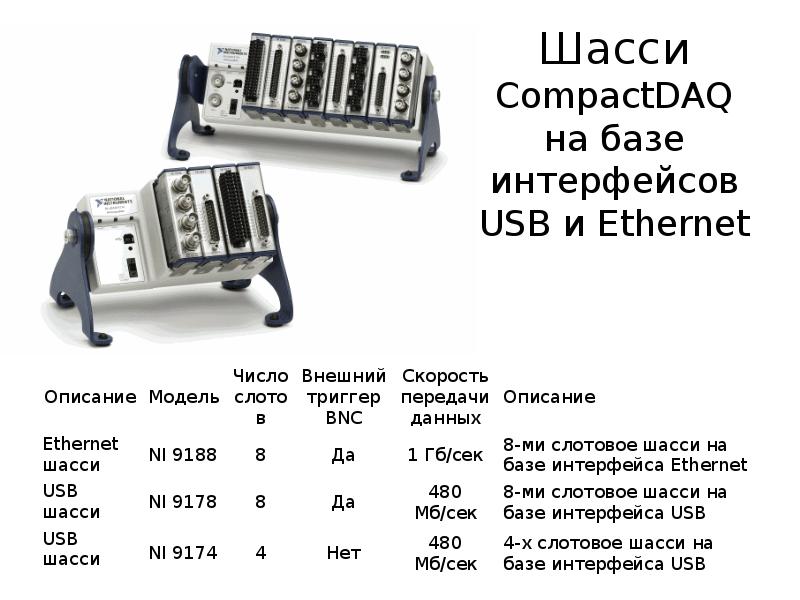

Шасси CompactDAQ на базе интерфейсов USB и Ethernet

Слайд 21

Описание слайда:

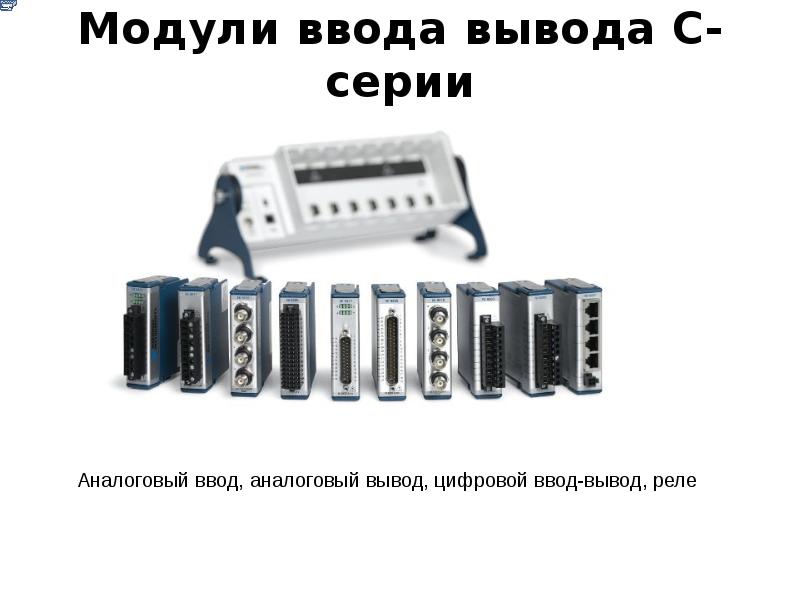

Модули ввода вывода C-серии

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Технология реконфигурируемого ввода/вывода (RIO) Reconfigurable input/output – RIO) предоставляет вам возможность создания на аппаратном уровне вашей собственной контрольно-измерительной системы, используя программируемые логические интегральные схемы (ПЛИС) и инструментарий среды графической разработки приложений LabVIEW

Слайд 25

Описание слайда:

CompactRIO

Слайд 26

Описание слайда:

Контроллер реального времени

Слайд 27

Описание слайда:

Установка модуля ввода/вывода в шасси

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Стандарты измерительных систем

Слайд 30

Описание слайда:

Канал общего пользования КОП (General Purpose Interface Bus - GPIB) разработан компанией Hewlett Packard в конце 1960 года для обеспечения связи между компьютерами и измерительными приборами, известен как стандатр IEEE 488.(2.). КОП является цифровой 24-х разрядной параллельной шиной. Шина состоит из: 8 линий данных (data lines), 5 линий управления шиной (bus management lines) - ATN, EOI, LFC, REN, SRQ, 3 линий квитирования (handshaking), 8 заземленных линий. сообщения (messages) представляются в виде символов ASCII

Слайд 31

Описание слайда:

Устройства и типичная система с КОП

Слайд 32

Описание слайда:

PXI и VXI

Слайд 33

Описание слайда:

Стандарт PXI (Pci eXtention for Instrumentation) разработан фирмой National Instruments и представлен в 1997 году как расширение стандарта CompactPCI дл измерений и исследований. Стандарт изначально ориентирован на контрольно-измерительную, диагностическую, информационно-вычислительную технику и совмещает в себе все достоинства PCI и GPIB.

Слайд 34

Описание слайда:

Основные особенности высокая PCI-производительность (132 Мбайт/с, 32 разряда, 33 МГц); проверенный механический конструктив (Евромеханика 3U, 6U); высоконадежные соединители (многократные циклы установки модулей и вибростойкость); фронтальное расположение модулей расширения (время замены модуля и подключения сигналов минимально); до 8 PCI-устройств на одной шине (в обычном ПК не больше 4); невысокая стоимость аппаратуры ввиду совместимости по многим параметрам с обычными PCI-устройствами; полная программная совместимость с обычными ПК-технологиями (Windows 98/NT, Plug&Play и т.д.).

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Конструктивное исполнение

Слайд 37

Описание слайда:

Примеры шасси

Слайд 38

Описание слайда:

Типичный представитель CompactPCI

Слайд 39

Описание слайда:

VME-шина Характеристики шины Разрядность шины — 32/64 Адрес/Данные — раздельные (VME32), мультиплексируемые (VME64) Тип шины — Асинхронная Конструктив — Евромеханика 3U, 6U, 9U Максимальное количество модулей в крейте — 21 штука Пропускная способность в 32 разрядном варианте — 40 Мбайт/с (VME32), 80 Мбайт/с (VME64) В режиме блочных передач (когда на 1-у передачу адреса идёт несколько передач данных) скорость может достигать 320 Мбайт/с (VME64). Программирование: двоичные коды (регистровые операции) ASCII коды (командные сообщения)
