Слайд 1

Описание слайда:

БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

Слайд 2

Описание слайда:

ЛЕКЦИЯ №9. Устройства защитного отключения ЦЕЛЬ ЛЕКЦИИ: Раскрыть назначение, область применения, устройство и требования к УЗО. УЧЕБНЫЕ ВОПРОСЫ: 1. Назначение и область применения. 2. Устройство и требования к защитному отключению. Литература: 1. РУКОВОДЯЩИЕ УКАЗАНИЯ по применению устройств защитного отключения (УЗО) при проектировании, монтаже и эксплуатации электроустановок зданий. – М.: ОАО «Технопарк-Центр», 1999. – 48 с. 2. Правила устройства электроустановок. 7-е издание. Раздел 1. Главы 1.1, 1.2, 1.7, 1.9. – СПб.: Изд. ДЕАН, 2002. – 176 с.

Слайд 3

Описание слайда:

1. Назначение и область применения В основе действия защитного отключения, как электрозащитного средства, лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам ЭУ, находящимся под нап-ряжением. Из всех известных электрозащитных средств УЗО является единственным, обеспечивающим защиту человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям. Другим, не менее важным свойством УЗО является его способность осуществлять защиту от возгораний и пожаров, возникающих на объектах вследствие неисправности электрообо-рудования. Известно, что более трети всех пожаров происходят именно из-за нагрева проводников токами короткого замыкания (КЗ). КЗ, как правило, развиваются из дефектов изоляции, замыканий на землю, утечек тока на землю. УЗО, реагируя на ток утечки на землю или защитный проводник, заблаговременно, до разви-тия в короткое замыкание, отключает электроустановку от источника питания, предупреждая тем самым недопустимый нагрев проводников и последующее возгорание. Согласно рекомендациям [1] область применения УЗО распространяется на ЭУ: - жилых зданий; - производственных зданий; - торговых предприятий; - общественных зданий; - сельскохозяйственных строений; - жилых автофургонов и стоянок для них; - стройплощадок, зрелищных сооружений, ярмарок и других временных сооружений; - зданий из металла или с металлическим каркасом.

Слайд 4

Описание слайда:

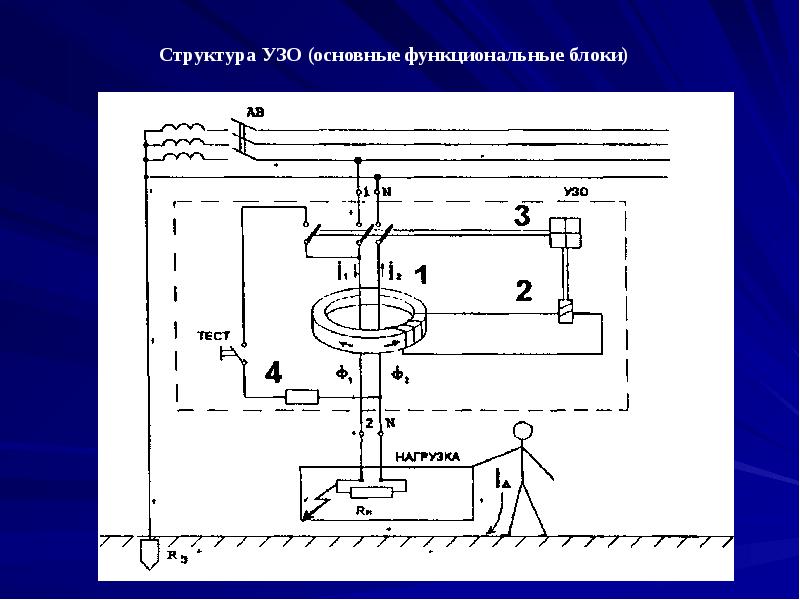

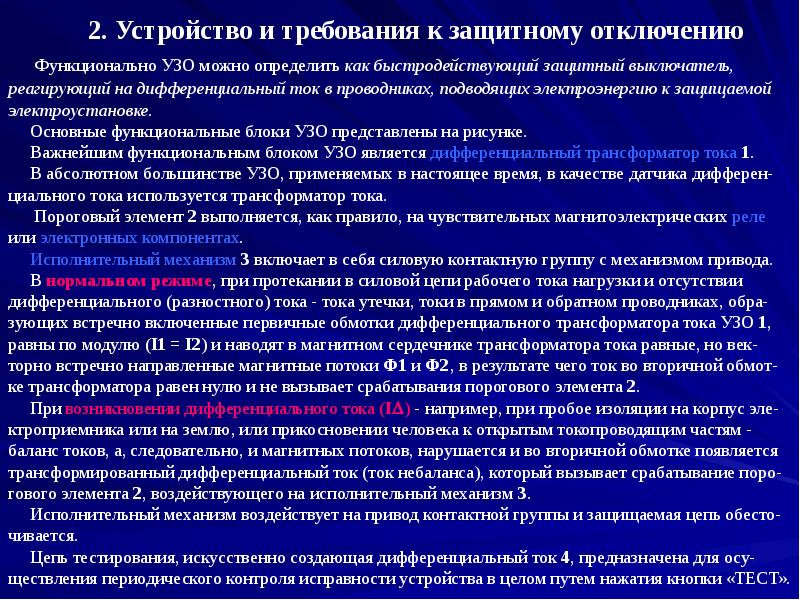

2. Устройство и требования к защитному отключению Функционально УЗО можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток в проводниках, подводящих электроэнергию к защищаемой электроустановке. Основные функциональные блоки УЗО представлены на рисунке. Важнейшим функциональным блоком УЗО является дифференциальный трансформатор тока 1. В абсолютном большинстве УЗО, применяемых в настоящее время, в качестве датчика дифферен-циального тока используется трансформатор тока. Пороговый элемент 2 выполняется, как правило, на чувствительных магнитоэлектрических реле или электронных компонентах. Исполнительный механизм 3 включает в себя силовую контактную группу с механизмом привода. В нормальном режиме, при протекании в силовой цепи рабочего тока нагрузки и отсутствии дифференциального (разностного) тока - тока утечки, токи в прямом и обратном проводниках, обра-зующих встречно включенные первичные обмотки дифференциального трансформатора тока УЗО 1, равны по модулю (I1 = I2) и наводят в магнитном сердечнике трансформатора тока равные, но век-торно встречно направленные магнитные потоки Ф1 и Ф2, в результате чего ток во вторичной обмот-ке трансформатора равен нулю и не вызывает срабатывания порогового элемента 2. При возникновении дифференциального тока (I) - например, при пробое изоляции на корпус эле-ктроприемника или на землю, или прикосновении человека к открытым токопроводящим частям - баланс токов, а, следовательно, и магнитных потоков, нарушается и во вторичной обмотке появляется трансформированный дифференциальный ток (ток небаланса), который вызывает срабатывание поро-гового элемента 2, воздействующего на исполнительный механизм 3. Исполнительный механизм воздействует на привод контактной группы и защищаемая цепь обесто-чивается. Цепь тестирования, искусственно создающая дифференциальный ток 4, предназначена для осу-ществления периодического контроля исправности устройства в целом путем нажатия кнопки «ТЕСТ».

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

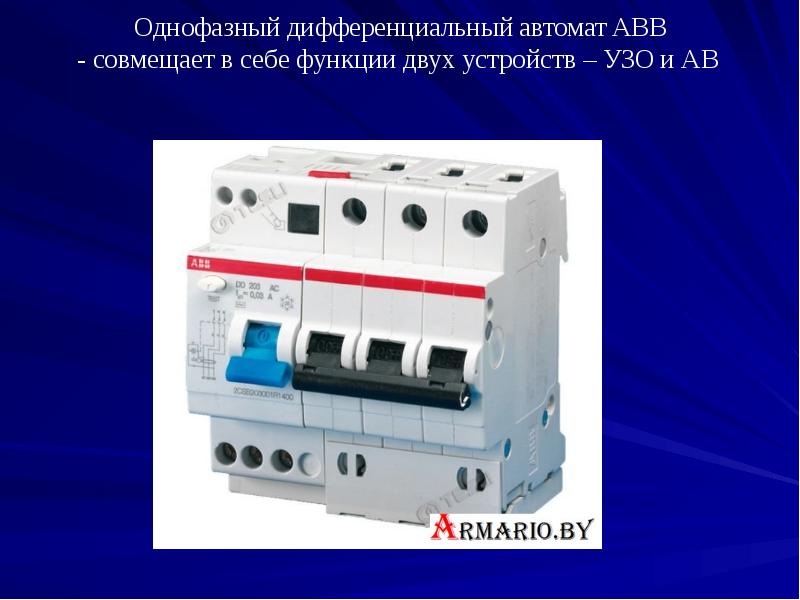

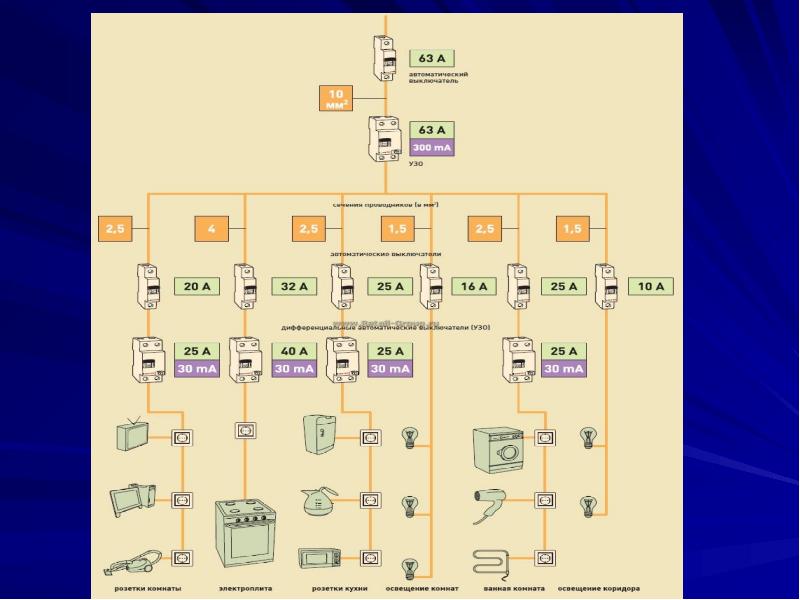

Технические параметры УЗО Электромеханические УЗО производит ряд ведущих европейских фирм - Siemens, ABB, Schupa, Legrand, Merlin-Gerin и др. В России наибольшее распространение получили электромеханические устройства - АСТРО*УЗО, производимые предприятием - ОАО "Технопарк-Центр". Основными техническими параметрами УЗО являются: 1. Номинальное напряжение (Un) - действующее значение напряжения, при котором обеспечивается работоспособность УЗО Un = 220, 380 В. 2. Номинальный ток нагрузки (In) - значение тока, которое УЗО может пропускать в продолжительном режиме работы In = 16; 25; 40; 63; 80 А. 3. Номинальный отключающий дифференциальный ток (In) - значение дифференциа-льного тока, которое вызывает отключение УЗО при заданных условиях эксплуатации In = 0,01; 0,03; 0,1; 0,3; 0,5 А.
