Метод синтезированной апертуры Выполнила: ст.гр.Ф-13-1 Винокурова Елена

Слайд 2

Описание слайда:

Синтезирование апертуры (СА) - метод обработки сигналов, позволяющий существенно повысить поперечную линейную разрешающую способность радиолокатора относительно направления ДНА (диаграмма направленности антенны) и улучшить детальность радиолокационного изображения местности. Используется СА для получения радиолокационной карты (при картографировании), разведке ледовой обстановки и в других ситуациях. По качеству и детальности такие карты сравнимы с аэрофотоснимками, но в отличие от последних могут быть получены в отсутствие оптической видимости земной поверхности (при полете над облаками и ночью).

Слайд 3

Описание слайда:

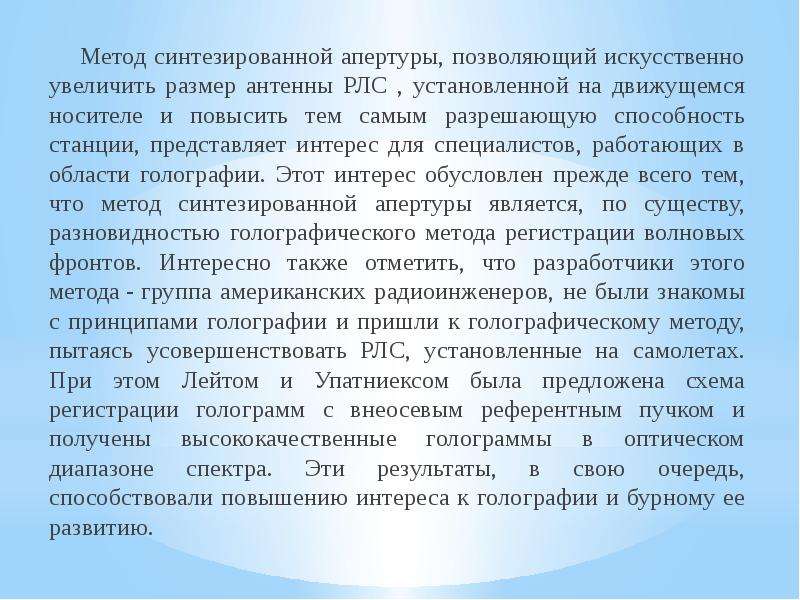

Метод синтезированной апертуры, позволяющий искусственно увеличить размер антенны РЛС , установленной на движущемся носителе и повысить тем самым разрешающую способность станции, представляет интерес для специалистов, работающих в области голографии. Этот интерес обусловлен прежде всего тем, что метод синтезированной апертуры является, по существу, разновидностью голографического метода регистрации волновых фронтов. Интересно также отметить, что разработчики этого метода - группа американских радиоинженеров, не были знакомы с принципами голографии и пришли к голографическому методу, пытаясь усовершенствовать РЛС, установленные на самолетах. При этом Лейтом и Упатниексом была предложена схема регистрации голограмм с внеосевым референтным пучком и получены высококачественные голограммы в оптическом диапазоне спектра. Эти результаты, в свою очередь, способствовали повышению интереса к голографии и бурному ее развитию. Метод синтезированной апертуры, позволяющий искусственно увеличить размер антенны РЛС , установленной на движущемся носителе и повысить тем самым разрешающую способность станции, представляет интерес для специалистов, работающих в области голографии. Этот интерес обусловлен прежде всего тем, что метод синтезированной апертуры является, по существу, разновидностью голографического метода регистрации волновых фронтов. Интересно также отметить, что разработчики этого метода - группа американских радиоинженеров, не были знакомы с принципами голографии и пришли к голографическому методу, пытаясь усовершенствовать РЛС, установленные на самолетах. При этом Лейтом и Упатниексом была предложена схема регистрации голограмм с внеосевым референтным пучком и получены высококачественные голограммы в оптическом диапазоне спектра. Эти результаты, в свою очередь, способствовали повышению интереса к голографии и бурному ее развитию.

Слайд 4

Описание слайда:

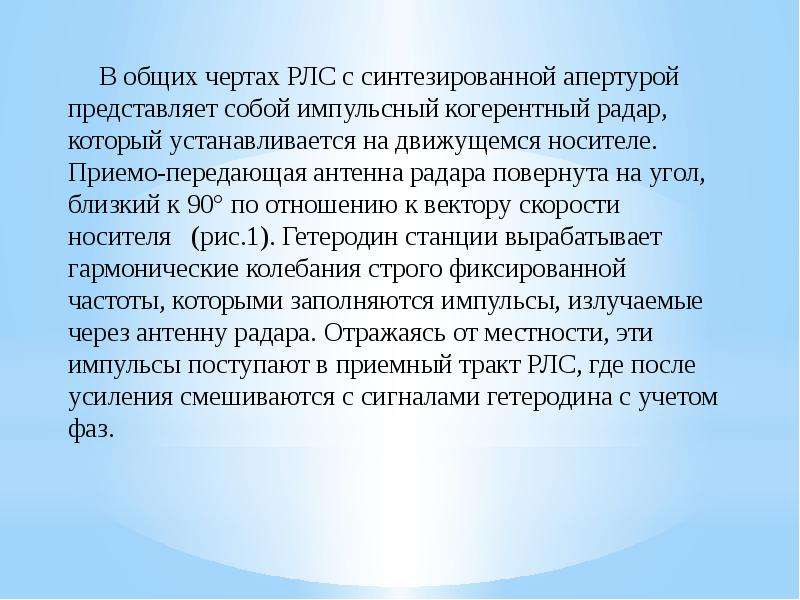

В общих чертах РЛС с синтезированной апертурой представляет собой импульсный когерентный радар, который устанавливается на движущемся носителе. Приемо-передающая антенна радара повернута на угол, близкий к 90° по отношению к вектору скорости носителя (рис.1). Гетеродин станции вырабатывает гармонические колебания строго фиксированной частоты, которыми заполняются импульсы, излучаемые через антенну радара. Отражаясь от местности, эти импульсы поступают в приемный тракт РЛС, где после усиления смешиваются с сигналами гетеродина с учетом фаз.

Слайд 5

Описание слайда:

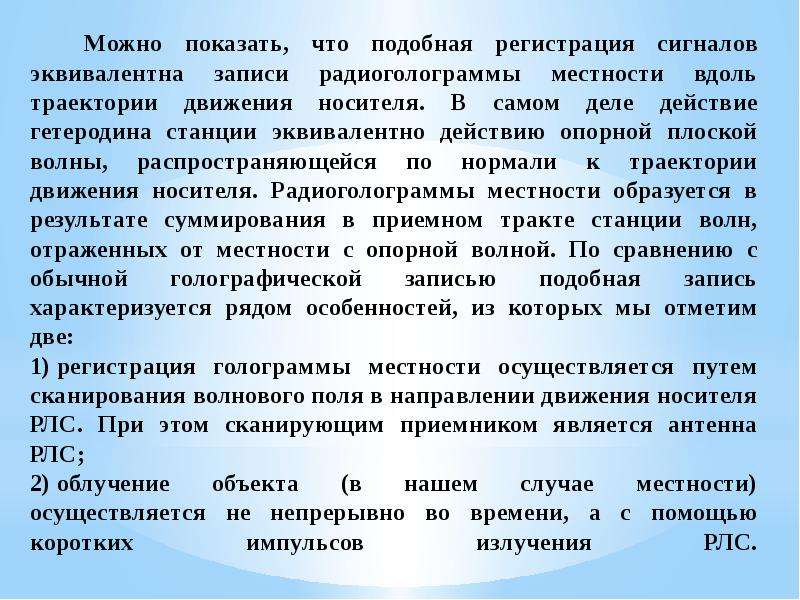

Можно показать, что подобная регистрация сигналов эквивалентна записи радиоголограммы местности вдоль траектории движения носителя. В самом деле действие гетеродина станции эквивалентно действию опорной плоской волны, распространяющейся по нормали к траектории движения носителя. Радиоголограммы местности образуется в результате суммирования в приемном тракте станции волн, отраженных от местности с опорной волной. По сравнению с обычной голографической записью подобная запись характеризуется рядом особенностей, из которых мы отметим две: 1) регистрация голограммы местности осуществляется путем сканирования волнового поля в направлении движения носителя РЛС. При этом сканирующим приемником является антенна РЛС; 2) облучение объекта (в нашем случае местности) осуществляется не непрерывно во времени, а с помощью коротких импульсов излучения РЛС.

Слайд 6

Описание слайда:

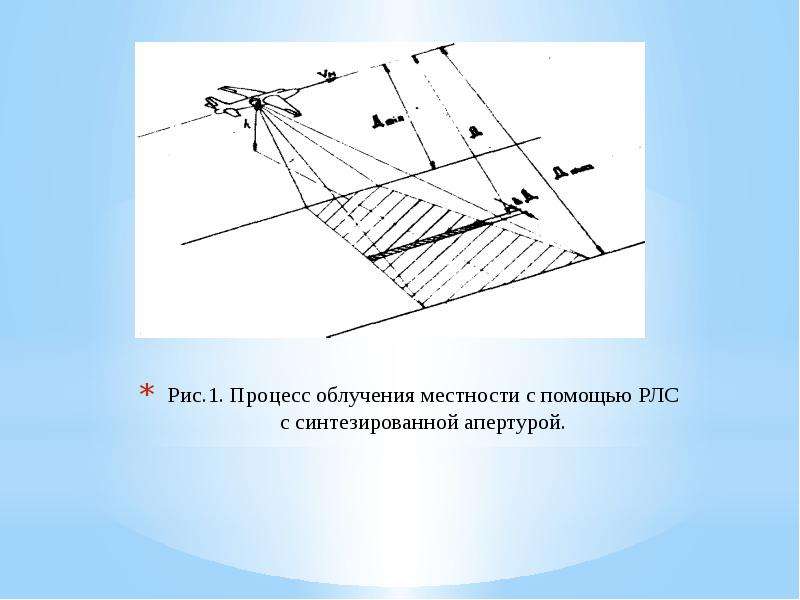

Рис.1. Процесс облучения местности с помощью РЛС с синтезированной апертурой.

Слайд 7

Описание слайда:

Сущность метода синтезирования апертуры с точки зрения эквивалентной голографической схемы заключается в регистрации радиоголограммы местности на большом участке траектории движения носителя. Как известно, предельная угловая разрешающая способность, которая может быть реализована в изображении, зарегистрированном с помощью голограммы, ограничивается дифракцией излучения на краях самой голограммы. В то же время разрешающая способность РЛС лимитируется дифракцией на антенне, размеры которой весьма ограничены. Поэтому, зарегистрировав радиоголограмму на большом участке траектории движения носителя, мы можем тем самым повысить разрешающую способность РЛС.

Слайд 8

Описание слайда:

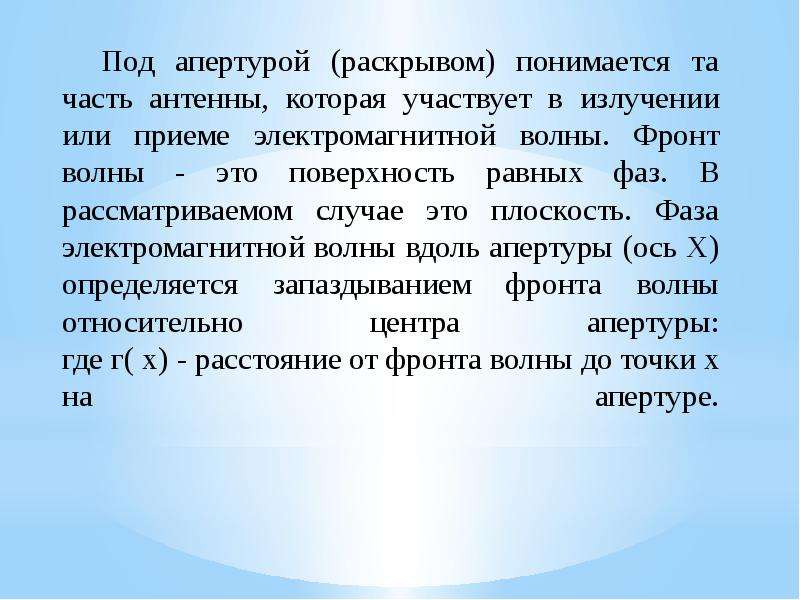

Под апертурой (раскрывом) понимается та часть антенны, которая участвует в излучении или приеме электромагнитной волны. Фронт волны - это поверхность равных фаз. В рассматриваемом случае это плоскость. Фаза электромагнитной волны вдоль апертуры (ось X) определяется запаздыванием фронта волны относительно центра апертуры: где г( х) - расстояние от фронта волны до точки х на апертуре.

Слайд 9

Описание слайда:

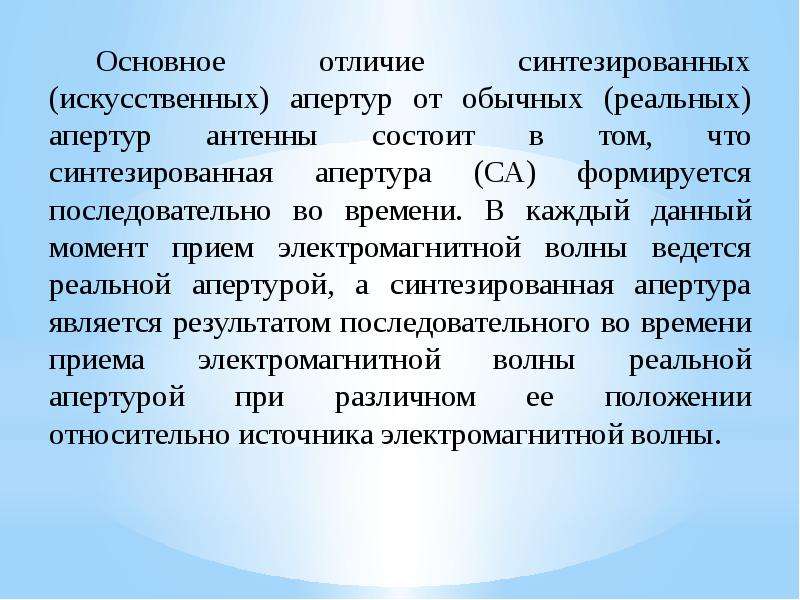

Основное отличие синтезированных (искусственных) апертур от обычных (реальных) апертур антенны состоит в том, что синтезированная апертура (СА) формируется последовательно во времени. В каждый данный момент прием электромагнитной волны ведется реальной апертурой, а синтезированная апертура является результатом последовательного во времени приема электромагнитной волны реальной апертурой при различном ее положении относительно источника электромагнитной волны.

Слайд 10

Описание слайда:

Основные свойства синтезированной апертуры. Рассмотрим основные свойства синтезированной апертуры. для бортовых самолетных и космических систем. Типовые значения относительных размеров апертур различных систем следующие: Благодаря большому размеру апертуры РСА возможно получение высокого линейного разрешения по угловой координате на больших дальностях: Синтезированная апертура формируется в результате приема и обработки отраженных от цели сигналов, т.е. синтезированная апертура определяет ДН только на прием. ДН на передачу при синтезировании апертуры определяется ДН реальной антенны. Поляризационные и частотные свойства СА также определяются реальной антенной.

Слайд 11

Описание слайда:

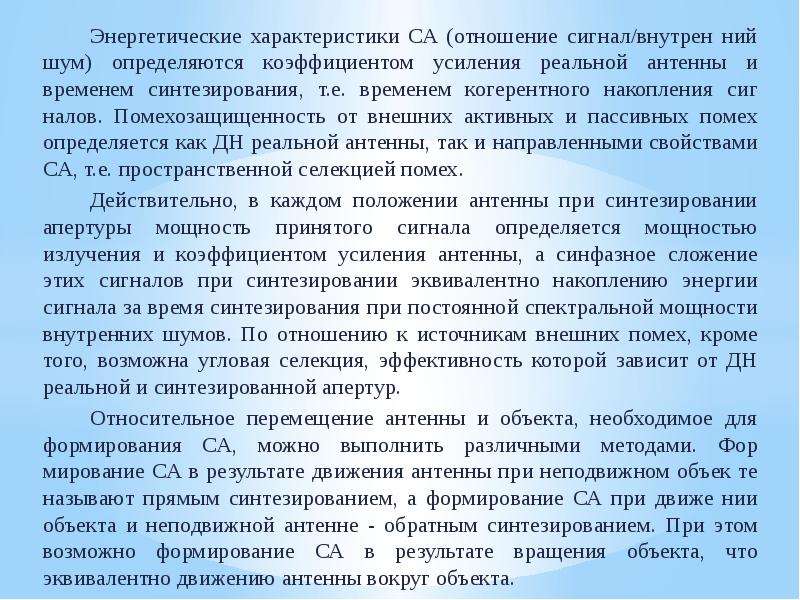

Энергетические характеристики СА (отношение сигнал/внутрен ний шум) определяются коэффициентом усиления реальной антенны и временем синтезирования, т.е. временем когерентного накопления сиг налов. Помехозащищенность от внешних активных и пассивных помех определяется как ДН реальной антенны, так и направленными свойствами СА, т.е. пространственной селекцией помех. Действительно, в каждом положении антенны при синтезировании апертуры мощность принятого сигнала определяется мощностью излучения и коэффициентом усиления антенны, а синфазное сложение этих сигналов при синтезировании эквивалентно накоплению энергии сигнала за время синтезирования при постоянной спектральной мощности внутренних шумов. По отношению к источникам внешних помех, кроме того, возможна угловая селекция, эффективность которой зависит от ДН реальной и синтезированной апертур. Относительное перемещение антенны и объекта, необходимое для формирования СА, можно выполнить различными методами. Фор мирование СА в результате движения антенны при неподвижном объек те называют прямым синтезированием, а формирование СА при движе нии объекта и неподвижной антенне - обратным синтезированием. При этом возможно формирование СА в результате вращения объекта, что эквивалентно движению антенны вокруг объекта.
