Слайд 1


Лекция 2. Вентиляция производственных помещений А.В. Калайдо, А.Г. Жуева
Описание слайда:
Лекция 2. Вентиляция производственных помещений А.В. Калайдо, А.Г. Жуева

Слайд 2


Необходимость вентиляции Для эффективной трудовой деятельности необходимо поддерживать нормальные метеорологические условия и чистоту воздуха, поскольку в процессе работы машин и механизмов туда могут попадать различные вредные вещества, газы, пыль и избыток теплоты от оборудования. Поэтому надо использовать вентиляцию .
Описание слайда:
Необходимость вентиляции Для эффективной трудовой деятельности необходимо поддерживать нормальные метеорологические условия и чистоту воздуха, поскольку в процессе работы машин и механизмов туда могут попадать различные вредные вещества, газы, пыль и избыток теплоты от оборудования. Поэтому надо использовать вентиляцию .

Слайд 3

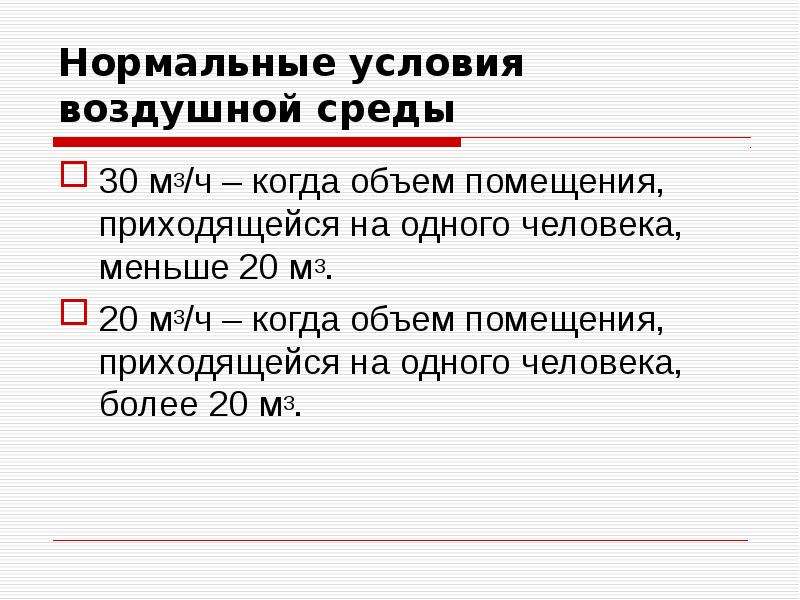

Нормальные условия воздушной среды 30 м3/ч – когда объем помещения, приходящейся на одного человека, меньше 20 м3. 20 м3/ч – когда объем помещения, приходящейся на одного человека, более 20 м3.
Описание слайда:
Нормальные условия воздушной среды 30 м3/ч – когда объем помещения, приходящейся на одного человека, меньше 20 м3. 20 м3/ч – когда объем помещения, приходящейся на одного человека, более 20 м3.

Слайд 4

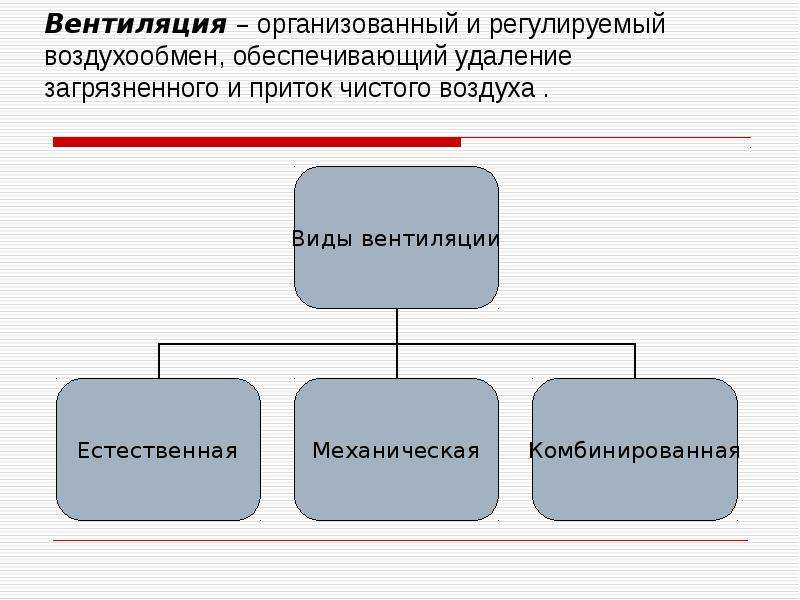

Вентиляция – организованный и регулируемый воздухообмен, обеспечивающий удаление загрязненного и приток чистого воздуха .
Описание слайда:
Вентиляция – организованный и регулируемый воздухообмен, обеспечивающий удаление загрязненного и приток чистого воздуха .

Слайд 5


Виды вентиляции Естественная – воздух перемещается под влиянием естественных сил: теплового напора и воздействия ветра. Механическая - воздух перемещается механическими устройствами: эжекторами, вентиляторами. Комбинированный – сочетание первых двух типов .
Описание слайда:
Виды вентиляции Естественная – воздух перемещается под влиянием естественных сил: теплового напора и воздействия ветра. Механическая - воздух перемещается механическими устройствами: эжекторами, вентиляторами. Комбинированный – сочетание первых двух типов .

Слайд 6

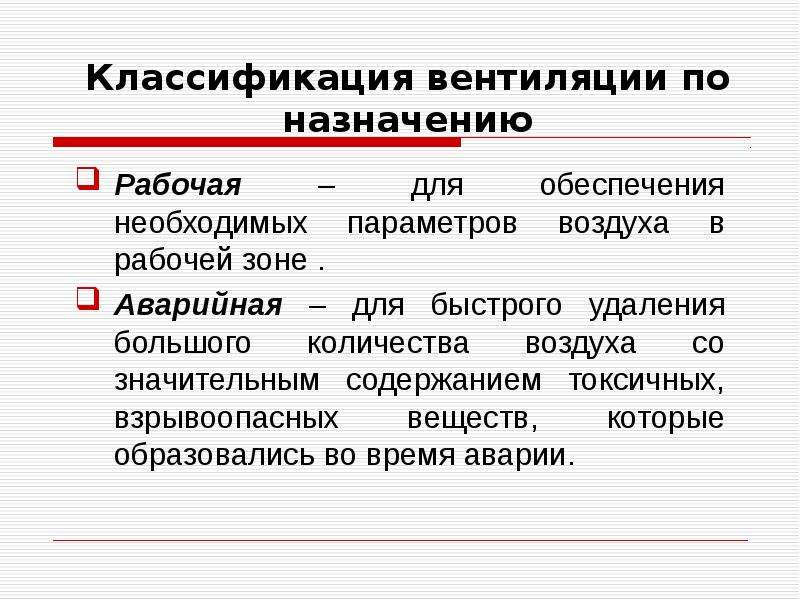

Классификация вентиляции по назначению Рабочая – для обеспечения необходимых параметров воздуха в рабочей зоне . Аварийная – для быстрого удаления большого количества воздуха со значительным содержанием токсичных, взрывоопасных веществ, которые образовались во время аварии.
Описание слайда:
Классификация вентиляции по назначению Рабочая – для обеспечения необходимых параметров воздуха в рабочей зоне . Аварийная – для быстрого удаления большого количества воздуха со значительным содержанием токсичных, взрывоопасных веществ, которые образовались во время аварии.

Слайд 7

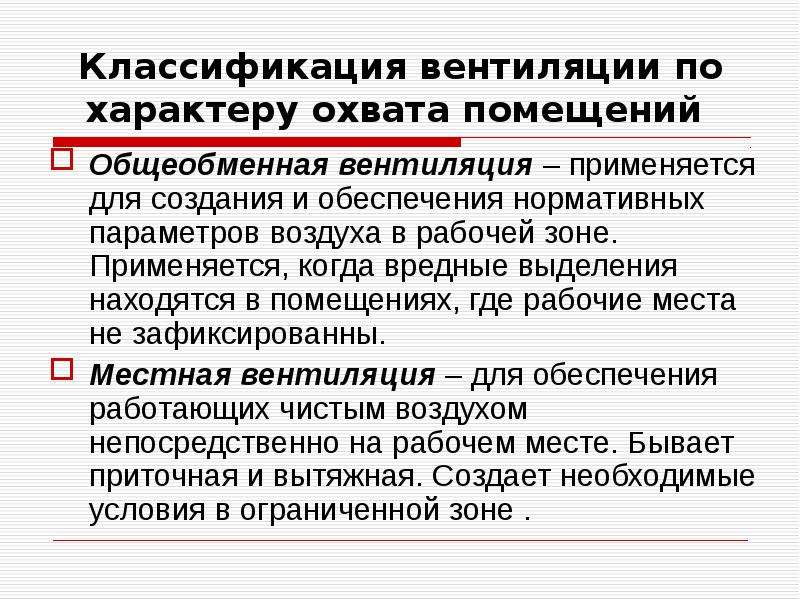

Классификация вентиляции по характеру охвата помещений Общеобменная вентиляция – применяется для создания и обеспечения нормативных параметров воздуха в рабочей зоне. Применяется, когда вредные выделения находятся в помещениях, где рабочие места не зафиксированны. Местная вентиляция – для обеспечения работающих чистым воздухом непосредственно на рабочем месте. Бывает приточная и вытяжная. Создает необходимые условия в ограниченной зоне .
Описание слайда:
Классификация вентиляции по характеру охвата помещений Общеобменная вентиляция – применяется для создания и обеспечения нормативных параметров воздуха в рабочей зоне. Применяется, когда вредные выделения находятся в помещениях, где рабочие места не зафиксированны. Местная вентиляция – для обеспечения работающих чистым воздухом непосредственно на рабочем месте. Бывает приточная и вытяжная. Создает необходимые условия в ограниченной зоне .

Слайд 8


Естественная вентиляция Общеобменная неорганизованная – осуществляется сменой воздуха через неплотности в элементах зданий благодаря разности давления снаружи и внутри . Общеобменная организованная – осуществляется для обеспечения постоянного обмена воздуха при условии поддержания его чистоты .
Описание слайда:
Естественная вентиляция Общеобменная неорганизованная – осуществляется сменой воздуха через неплотности в элементах зданий благодаря разности давления снаружи и внутри . Общеобменная организованная – осуществляется для обеспечения постоянного обмена воздуха при условии поддержания его чистоты .

Слайд 9

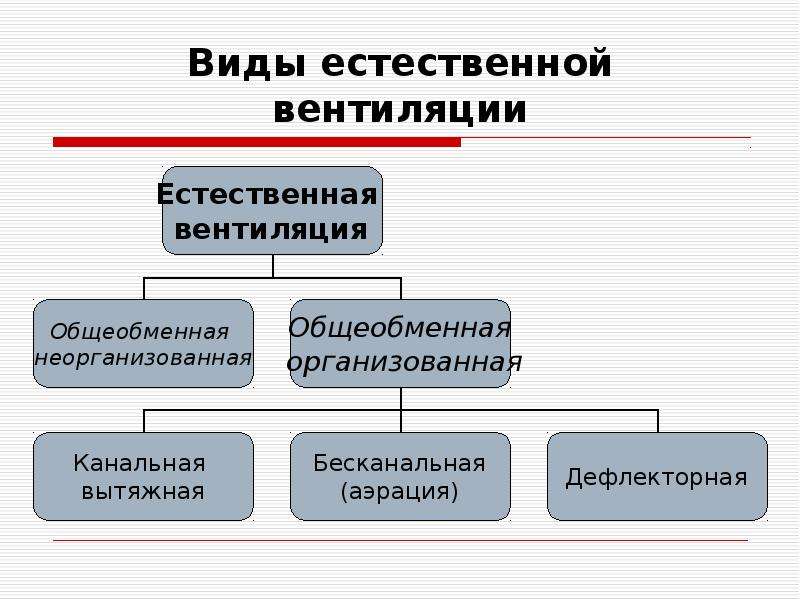

Виды естественной вентиляции
Описание слайда:
Виды естественной вентиляции

Слайд 10

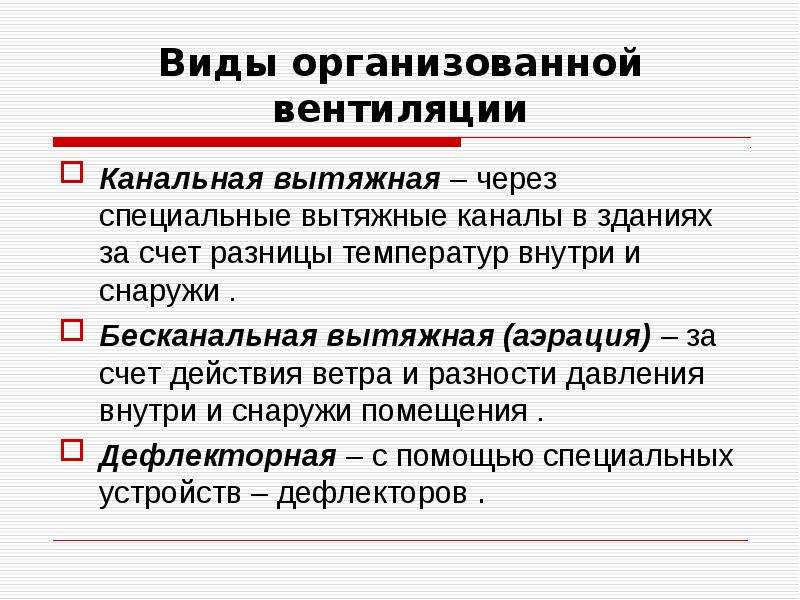

Виды организованной вентиляции Канальная вытяжная – через специальные вытяжные каналы в зданиях за счет разницы температур внутри и снаружи . Бесканальная вытяжная (аэрация) – за счет действия ветра и разности давления внутри и снаружи помещения . Дефлекторная – с помощью специальных устройств – дефлекторов .
Описание слайда:
Виды организованной вентиляции Канальная вытяжная – через специальные вытяжные каналы в зданиях за счет разницы температур внутри и снаружи . Бесканальная вытяжная (аэрация) – за счет действия ветра и разности давления внутри и снаружи помещения . Дефлекторная – с помощью специальных устройств – дефлекторов .

Слайд 11


Схема аэрации: а) в теплое время года, б) в холодное время года.
Описание слайда:
Схема аэрации: а) в теплое время года, б) в холодное время года.

Слайд 12


Преимущества и недостатки аэраци Преимущество аэрации – воздухообмен происходит без затрат механической энергии . Недостатки аэрации – в теплое время года ее эффективность падает из-за повышения температуры извне, а воздух, который приплывает или удаляется, не проходит предварительной очистки .
Описание слайда:
Преимущества и недостатки аэраци Преимущество аэрации – воздухообмен происходит без затрат механической энергии . Недостатки аэрации – в теплое время года ее эффективность падает из-за повышения температуры извне, а воздух, который приплывает или удаляется, не проходит предварительной очистки .

Слайд 13


Дефлекторная вентиляция Дефлектор – насадка над вытяжным каналом для увеличения естественной тяги. Принцип действия – при обтекании дефлектора ветром над большей частью поверхности образуется разрежение, увеличивая тягу в канале. Применение: для удаления загрязненного или перегретого воздуха из рабочих помещений, для локального обмена воздуха . Расположение : на самых высоких участках крыши в зоне наиболее эффективного действия ветра .
Описание слайда:
Дефлекторная вентиляция Дефлектор – насадка над вытяжным каналом для увеличения естественной тяги. Принцип действия – при обтекании дефлектора ветром над большей частью поверхности образуется разрежение, увеличивая тягу в канале. Применение: для удаления загрязненного или перегретого воздуха из рабочих помещений, для локального обмена воздуха . Расположение : на самых высоких участках крыши в зоне наиболее эффективного действия ветра .

Слайд 14


Конструкция дефлектора ЦАГИ
Описание слайда:
Конструкция дефлектора ЦАГИ

Слайд 15


Преимущества и недостатки дефлекторной вентиляции Эффективность работы зависит от конструкции его конструкции, длин каналов, силы ветра и высоты установки . Преимущества – дешевизна и простота в эксплуатации. Недостатки – воздух поступает в помещение без предварительной очистки, а отработанный воздух загрязняет окружающую среду.
Описание слайда:
Преимущества и недостатки дефлекторной вентиляции Эффективность работы зависит от конструкции его конструкции, длин каналов, силы ветра и высоты установки . Преимущества – дешевизна и простота в эксплуатации. Недостатки – воздух поступает в помещение без предварительной очистки, а отработанный воздух загрязняет окружающую среду.

Слайд 16


Механическая общеобменная вентиляция
Описание слайда:
Механическая общеобменная вентиляция

Слайд 17


Приточная система механической вентиляции Принцип действия: воздух после очистки и увлажнения подается в помещение, создавая в нем избыточное давление, за счет которого воздух выходит через окна и двери. Применение: для вентиляции помещений, в которые может попасть загрязненный воздух из соседних помещений или холодный воздух.
Описание слайда:
Приточная система механической вентиляции Принцип действия: воздух после очистки и увлажнения подается в помещение, создавая в нем избыточное давление, за счет которого воздух выходит через окна и двери. Применение: для вентиляции помещений, в которые может попасть загрязненный воздух из соседних помещений или холодный воздух.

Слайд 18


Вытяжная система механической вентиляции Принцип действия – загрязненный воздух удаляется из помещения, образуя снижение давления, за счет которого воздух из соседних помещений поступает через окна и двери. Применение: в случае, когда вредные выделения данного помещения не должны попасть в другие помещения .
Описание слайда:
Вытяжная система механической вентиляции Принцип действия – загрязненный воздух удаляется из помещения, образуя снижение давления, за счет которого воздух из соседних помещений поступает через окна и двери. Применение: в случае, когда вредные выделения данного помещения не должны попасть в другие помещения .

Слайд 19


Приточно-вытяжная система механической вентиляции Принцип действия – чистый воздух подается приточной вентиляцией, а загрязненный удаляется вытяжной, работающими одновременно. Часть удаленного воздуха затем используется снова. Применение: наиболее распространена система, поскольку обеспечивает нормативные параметры воздуха в помещении..
Описание слайда:
Приточно-вытяжная система механической вентиляции Принцип действия – чистый воздух подается приточной вентиляцией, а загрязненный удаляется вытяжной, работающими одновременно. Часть удаленного воздуха затем используется снова. Применение: наиболее распространена система, поскольку обеспечивает нормативные параметры воздуха в помещении..

Слайд 20


Система механической вентиляции с рециркуляцией воздуха Принцип действия– замкнутая приточно-вытяжная система вентиляции с подачей свежего воздуха не менее 10...15% от общего объема. Применение: в помещениях, где отсутствуют токсичные, взрывоопасные и пожароопасные вещества .
Описание слайда:
Система механической вентиляции с рециркуляцией воздуха Принцип действия– замкнутая приточно-вытяжная система вентиляции с подачей свежего воздуха не менее 10...15% от общего объема. Применение: в помещениях, где отсутствуют токсичные, взрывоопасные и пожароопасные вещества .

Слайд 21


Преимущества и недостатки механической вентиляции Преимущества – большой радиус действия, независимость воздухообмена от температуры наружного воздуха, очистка воздуха перед удалением в атмосферу. Недостатки – значительное количество сооружений и необходимость уменьшения шума.
Описание слайда:
Преимущества и недостатки механической вентиляции Преимущества – большой радиус действия, независимость воздухообмена от температуры наружного воздуха, очистка воздуха перед удалением в атмосферу. Недостатки – значительное количество сооружений и необходимость уменьшения шума.

Слайд 22


Другие методы поддержания заданных параметров воздуха:
Описание слайда:
Другие методы поддержания заданных параметров воздуха:

Слайд 23

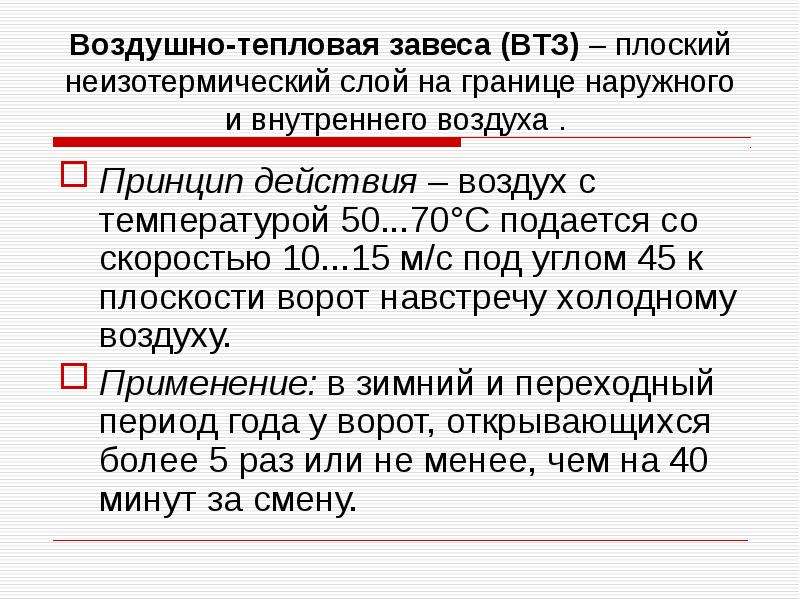

Воздушно-тепловая завеса (ВТЗ) – плоский неизотермический слой на границе наружного и внутреннего воздуха . Принцип действия – воздух с температурой 50...70°С подается со скоростью 10...15 м/с под углом 45 к плоскости ворот навстречу холодному воздуху. Применение: в зимний и переходный период года у ворот, открывающихся более 5 раз или не менее, чем на 40 минут за смену.
Описание слайда:
Воздушно-тепловая завеса (ВТЗ) – плоский неизотермический слой на границе наружного и внутреннего воздуха . Принцип действия – воздух с температурой 50...70°С подается со скоростью 10...15 м/с под углом 45 к плоскости ворот навстречу холодному воздуху. Применение: в зимний и переходный период года у ворот, открывающихся более 5 раз или не менее, чем на 40 минут за смену.

Слайд 24


Кондиционирование воздуха – создание и поддержание в помещении требуемых параметров воздуха независимо от условий снаружи. Принцип действия – кондиционер забирает воздух извне, предоставляет ему необходимых характеристик, после чего подает в помещение . Применение: для обеспечения комфортных санитарно-гигиенических условий, либо как составная часть технологического процесса .
Описание слайда:
Кондиционирование воздуха – создание и поддержание в помещении требуемых параметров воздуха независимо от условий снаружи. Принцип действия – кондиционер забирает воздух извне, предоставляет ему необходимых характеристик, после чего подает в помещение . Применение: для обеспечения комфортных санитарно-гигиенических условий, либо как составная часть технологического процесса .
