Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Виробничі аварії та їх класифікація. Доклад-сообщение содержит 24 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

кафедра пожежної і техногенної безпеки об`єктів та технологій

Слайд 3

Описание слайда:

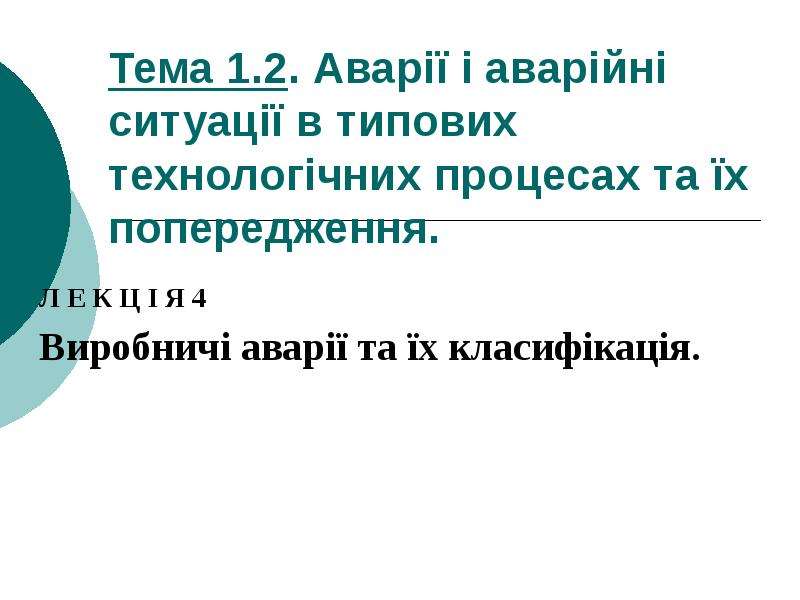

Тема 1.2. Аварії і аварійні ситуації в типових технологічних процесах та їх попередження. Л Е К Ц І Я 4 Виробничі аварії та їх класифікація.

Слайд 4

Описание слайда:

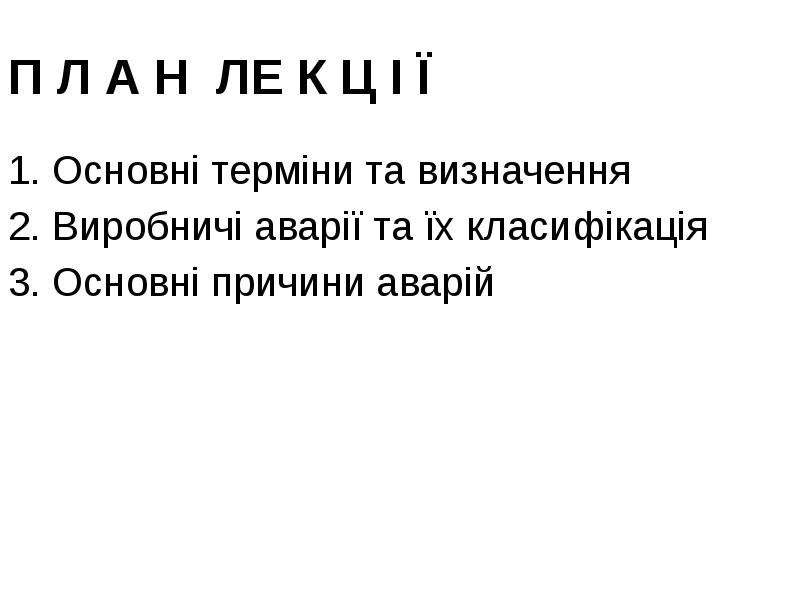

П Л А Н ЛЕ К Ц І Ї 1. Основні терміни та визначення 2. Виробничі аварії та їх класифікація 3. Основні причини аварій

Слайд 5

Описание слайда:

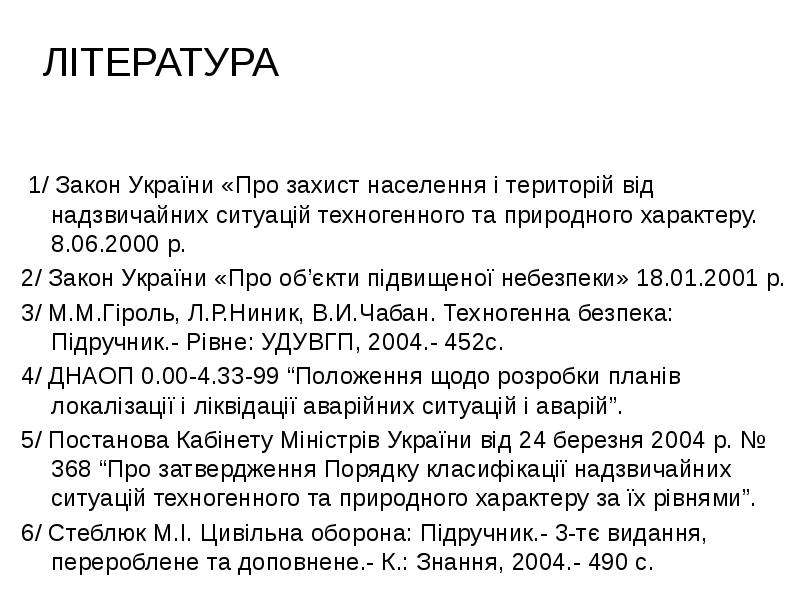

ЛІТЕРАТУРА 1/ Закон України «Про захист населення і територій від надзвичайних ситуацій техногенного та природного характеру. 8.06.2000 р. 2/ Закон України «Про об’єкти підвищеної небезпеки» 18.01.2001 р. 3/ М.М.Гіроль, Л.Р.Ниник, В.И.Чабан. Техногенна безпека: Підручник.- Рівне: УДУВГП, 2004.- 452с. 4/ ДНАОП 0.00-4.33-99 “Положення щодо розробки планів локалізації і ліквідації аварійних ситуацій і аварій”. 5/ Постанова Кабінету Міністрів України від 24 березня 2004 р. № 368 “Про затвердження Порядку класифікації надзвичайних ситуацій техногенного та природного характеру за їх рівнями”. 6/ Стеблюк М.І. Цивільна оборона: Підручник.- 3-тє видання, перероблене та доповнене.- К.: Знання, 2004.- 490 с.

Слайд 6

Описание слайда:

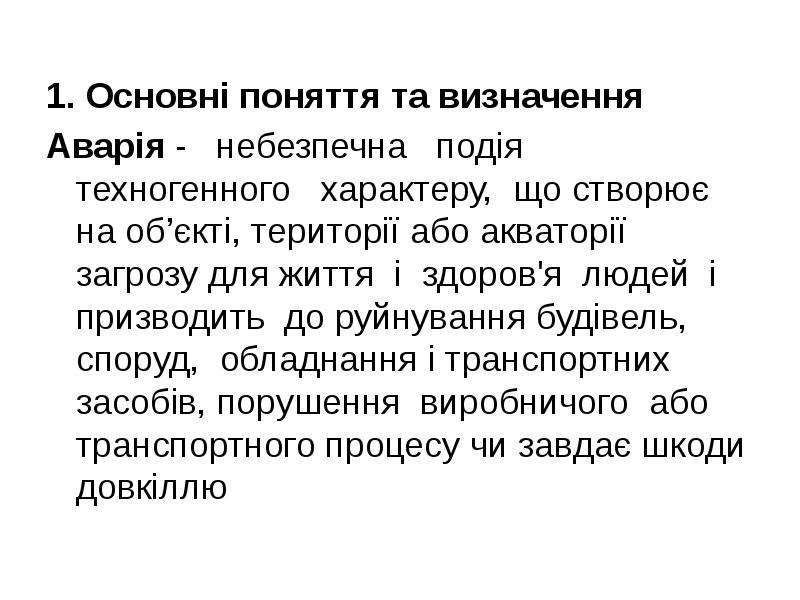

1. Основні поняття та визначення 1. Основні поняття та визначення Аварія - небезпечна подія техногенного характеру, що створює на об’єкті, території або акваторії загрозу для життя і здоров'я людей і призводить до руйнування будівель, споруд, обладнання і транспортних засобів, порушення виробничого або транспортного процесу чи завдає шкоди довкіллю

Слайд 7

$Аварійна ситуація - стан потенційно небезпечного об’єкта, що характеризується порушенням меж та\або умов безпечної експлуатації, але не перейшов в...$

Описание слайда:

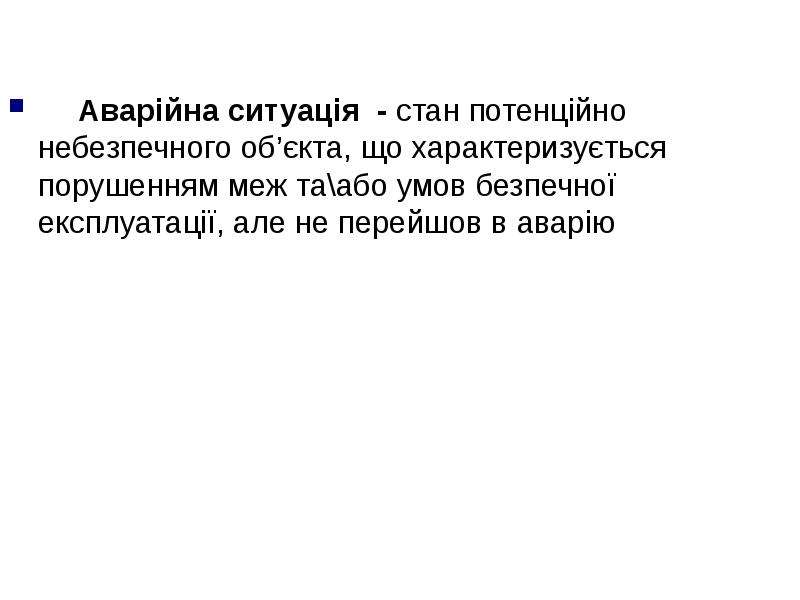

Аварійна ситуація - стан потенційно небезпечного об’єкта, що характеризується порушенням меж та\або умов безпечної експлуатації, але не перейшов в аварію

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

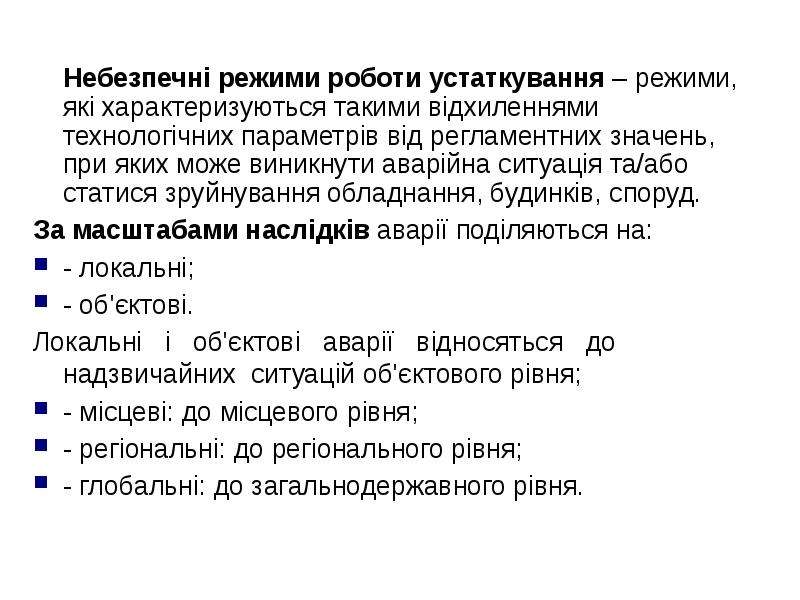

Небезпечні режими роботи устаткування – режими, які характеризуються такими відхиленнями технологічних параметрів від регламентних значень, при яких може виникнути аварійна ситуація та/або статися зруйнування обладнання, будинків, споруд. Небезпечні режими роботи устаткування – режими, які характеризуються такими відхиленнями технологічних параметрів від регламентних значень, при яких може виникнути аварійна ситуація та/або статися зруйнування обладнання, будинків, споруд. За масштабами наслідків аварії поділяються на: - локальні; - об'єктові. Локальні і об'єктові аварії відносяться до надзвичайних ситуацій об'єктового рівня; - місцеві: до місцевого рівня; - регіональні: до регіонального рівня; - глобальні: до загальнодержавного рівня.

Слайд 10

Описание слайда:

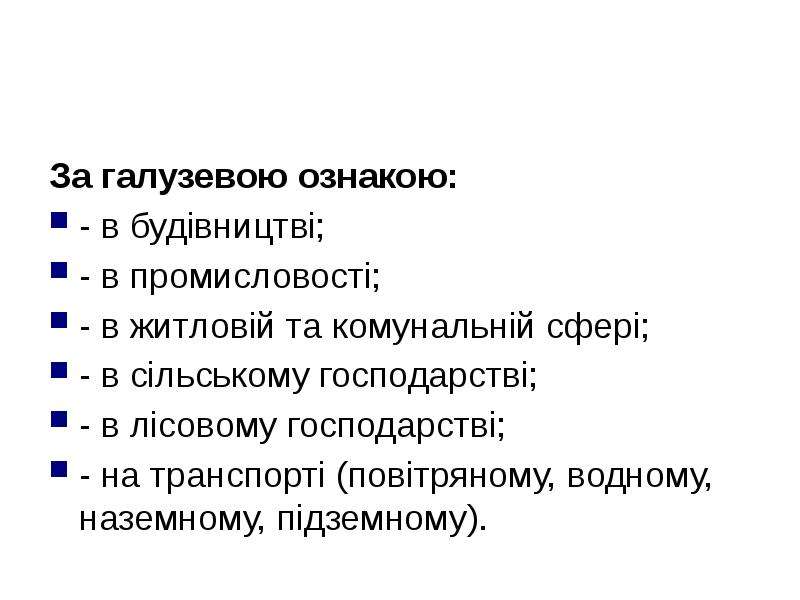

За галузевою ознакою: За галузевою ознакою: - в будівництві; - в промисловості; - в житловій та комунальній сфері; - в сільському господарстві; - в лісовому господарстві; - на транспорті (повітряному, водному, наземному, підземному).

Слайд 11

Описание слайда:

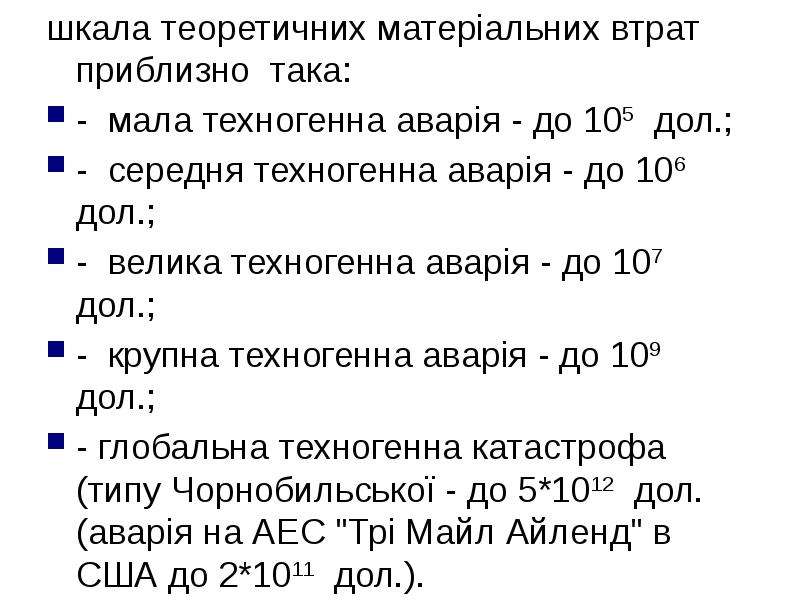

шкала теоретичних матеріальних втрат приблизно така: шкала теоретичних матеріальних втрат приблизно така: - мала техногенна аварія - до 105 дол.; - середня техногенна аварія - до 106 дол.; - велика техногенна аварія - до 107 дол.; - крупна техногенна аварія - до 109 дол.; - глобальна техногенна катастрофа (типу Чорнобильської - до 5*1012 дол. (аварія на АЕС "Трі Майл Айленд" в США до 2*1011 дол.).

Слайд 12

Описание слайда:

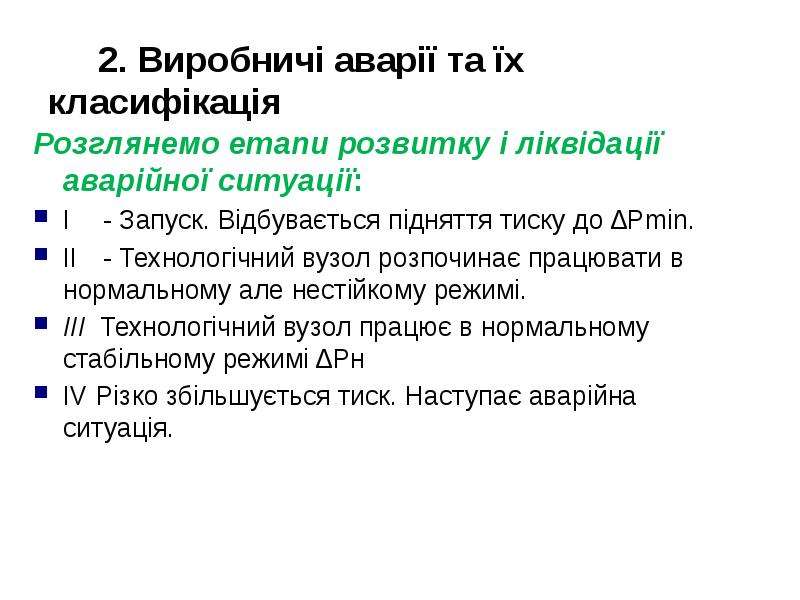

2. Виробничі аварії та їх класифікація Розглянемо етапи розвитку і ліквідації аварійної ситуації: I - Запуск. Відбувається підняття тиску до ∆Рmіn. II - Технологічний вузол розпочинає працювати в нормальному але нестійкому режимі. III Технологічний вузол працює в нормальному стабільному режимі ∆Рн IV Різко збільшується тиск. Наступає аварійна ситуація.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

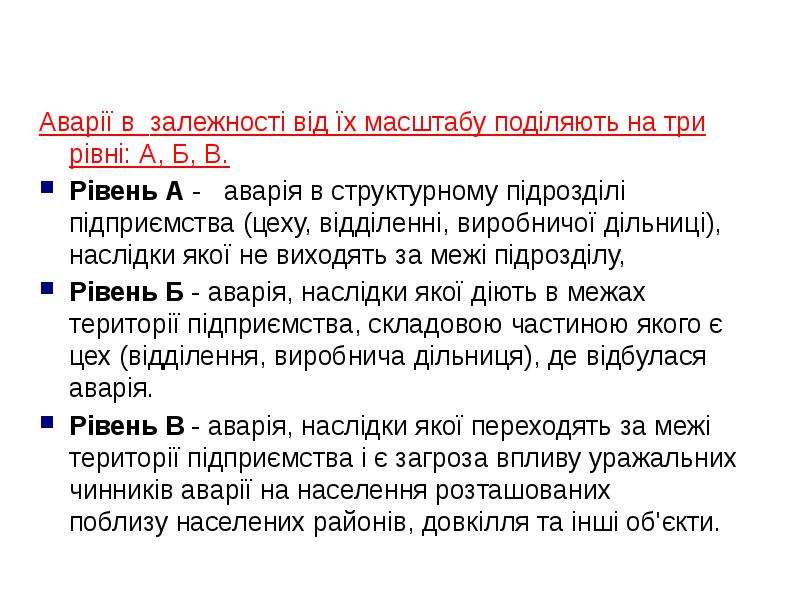

Аварії в залежності від їх масштабу поділяють на три рівні: А, Б, В. Рівень А - аварія в структурному підрозділі підприємства (цеху, відділенні, виробничої дільниці), наслідки якої не виходять за межі підрозділу, Рівень Б - аварія, наслідки якої діють в межах території підприємства, складовою частиною якого є цех (відділення, виробнича дільниця), де відбулася аварія. Рівень В - аварія, наслідки якої переходять за межі території підприємства і є загроза впливу уражальних чинників аварії на населення розташованих поблизу населених районів, довкілля та інші об'єкти.

Слайд 15

Описание слайда:

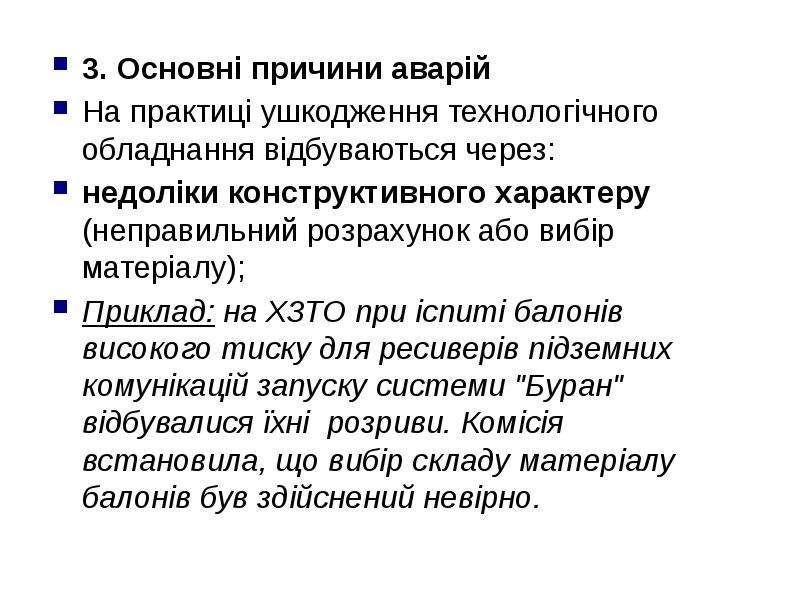

3. Основні причини аварій 3. Основні причини аварій На практиці ушкодження технологічного обладнання відбуваються через: недоліки конструктивного характеру (неправильний розрахунок або вибір матеріалу); Приклад: на ХЗТО при іспиті балонів високого тиску для ресиверів підземних комунікацій запуску системи "Буран" відбувалися їхні розриви. Комісія встановила, що вибір складу матеріалу балонів був здійснений невірно.

Слайд 16

Описание слайда:

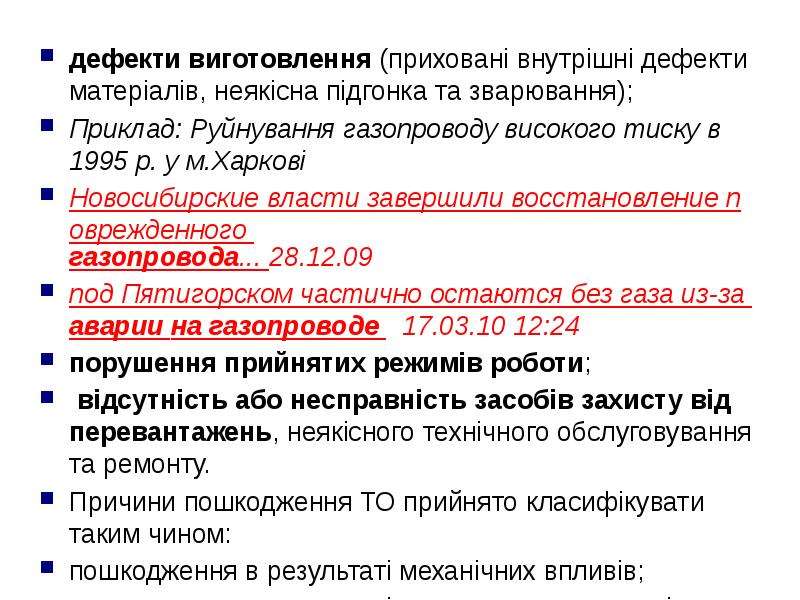

дефекти виготовлення (приховані внутрішні дефекти матеріалів, неякісна підгонка та зварювання); дефекти виготовлення (приховані внутрішні дефекти матеріалів, неякісна підгонка та зварювання); Приклад: Руйнування газопроводу високого тиску в 1995 р. у м.Харкові Новосибирские власти завершили восстановление поврежденного газопровода... 28.12.09 под Пятигорском частично остаются без газа из-за аварии на газопроводе 17.03.10 12:24 порушення прийнятих режимів роботи; відсутність або несправність засобів захисту від перевантажень, неякісного технічного обслуговування та ремонту. Причини пошкодження ТО прийнято класифікувати таким чином: пошкодження в результаті механічних впливів; пошкодження в результаті температурних впливів; пошкодження в результаті хімічних впливів.

Слайд 17

Описание слайда:

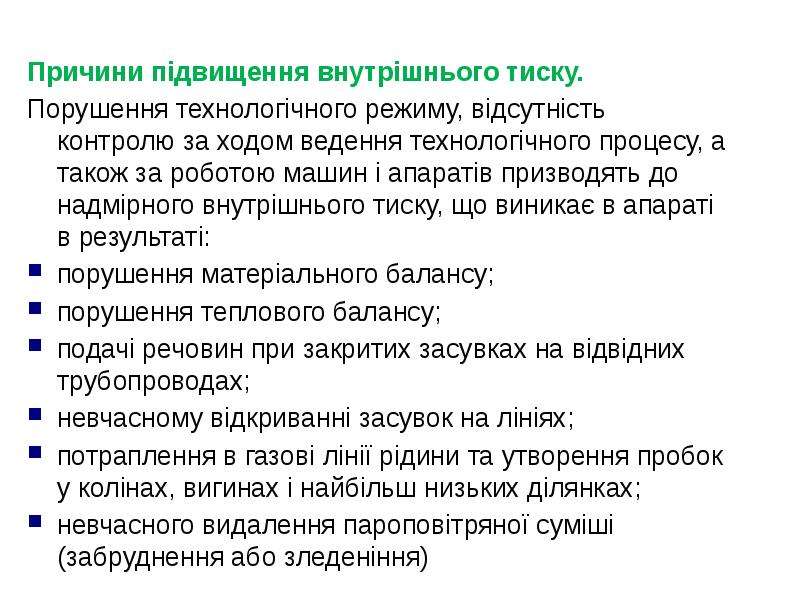

Причини підвищення внутрішнього тиску. Порушення технологічного режиму, відсутність контролю за ходом ведення технологічного процесу, а також за роботою машин і апаратів призводять до надмірного внутрішнього тиску, що виникає в апараті в результаті: порушення матеріального балансу; порушення теплового балансу; подачі речовин при закритих засувках на відвідних трубопроводах; невчасному відкриванні засувок на лініях; потраплення в газові лінії рідини та утворення пробок у колінах, вигинах і найбільш низьких ділянках; невчасного видалення пароповітряної суміші (забруднення або зледеніння)

Слайд 18

Описание слайда:

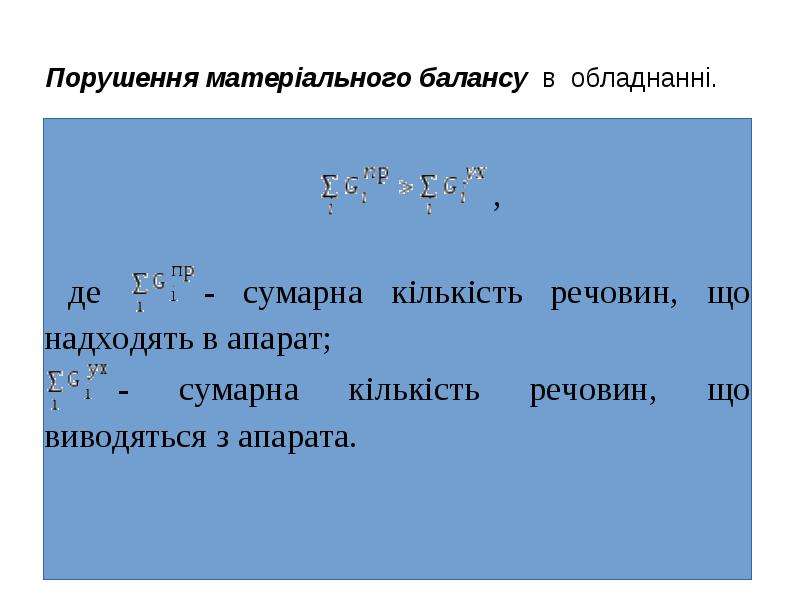

Порушення матеріального балансу в обладнанні. Порушення матеріального балансу в обладнанні.

Слайд 19

Описание слайда:

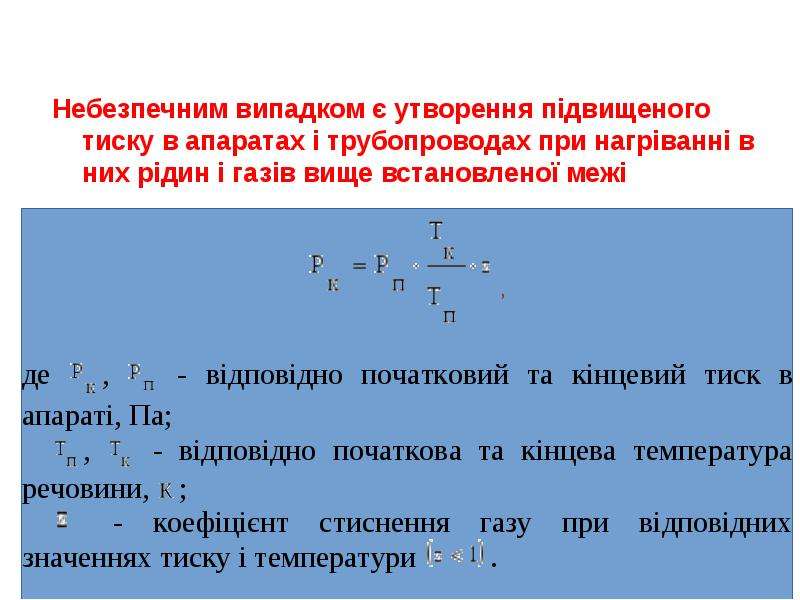

Небезпечним випадком є утворення підвищеного тиску в апаратах і трубопроводах при нагріванні в них рідин і газів вище встановленої межі Небезпечним випадком є утворення підвищеного тиску в апаратах і трубопроводах при нагріванні в них рідин і газів вище встановленої межі

Слайд 20

Описание слайда:

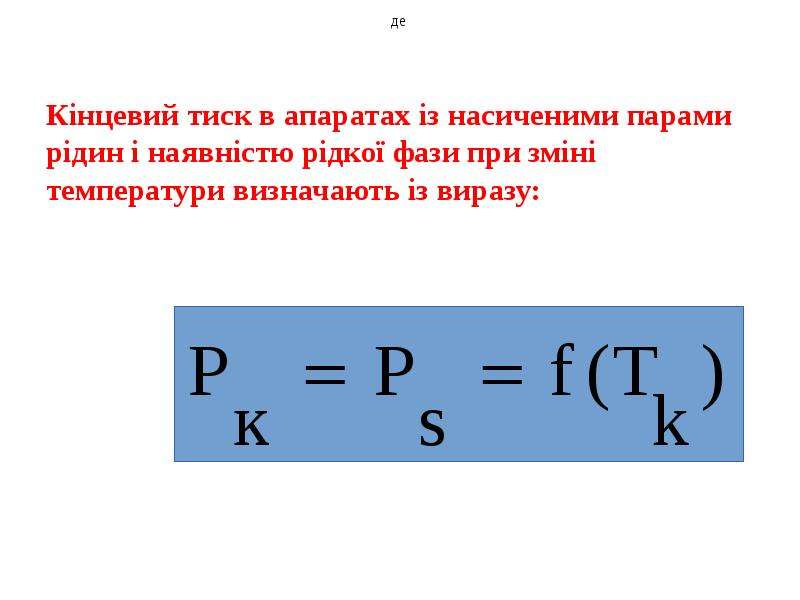

Кінцевий тиск в апаратах із насиченими парами рідин і наявністю рідкої фази при зміні температури визначають із виразу:

Слайд 21

Описание слайда:

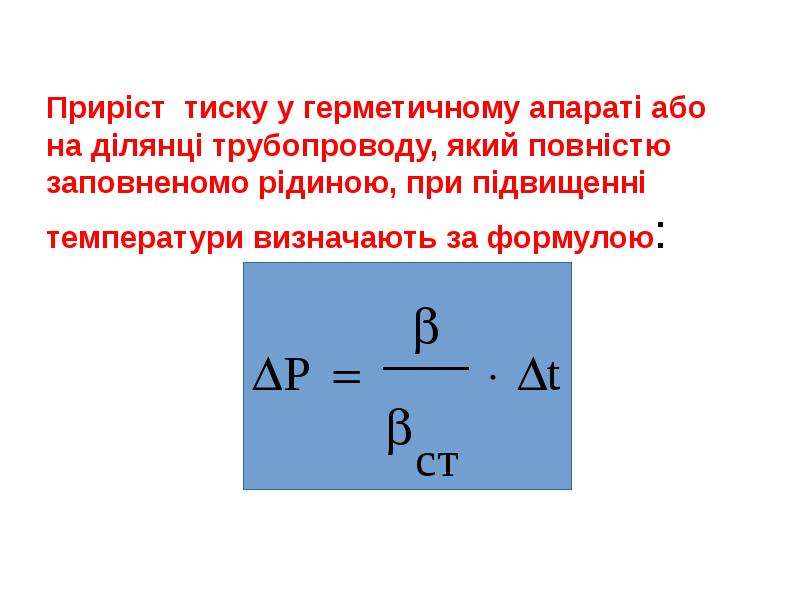

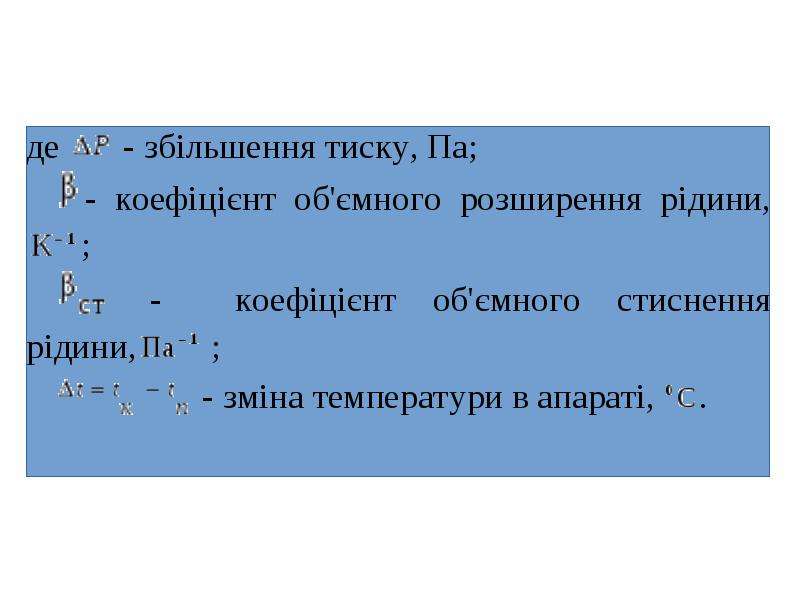

Приріст тиску у герметичному апараті або на ділянці трубопроводу, який повністю заповненомо рідиною, при підвищенні температури визначають за формулою:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

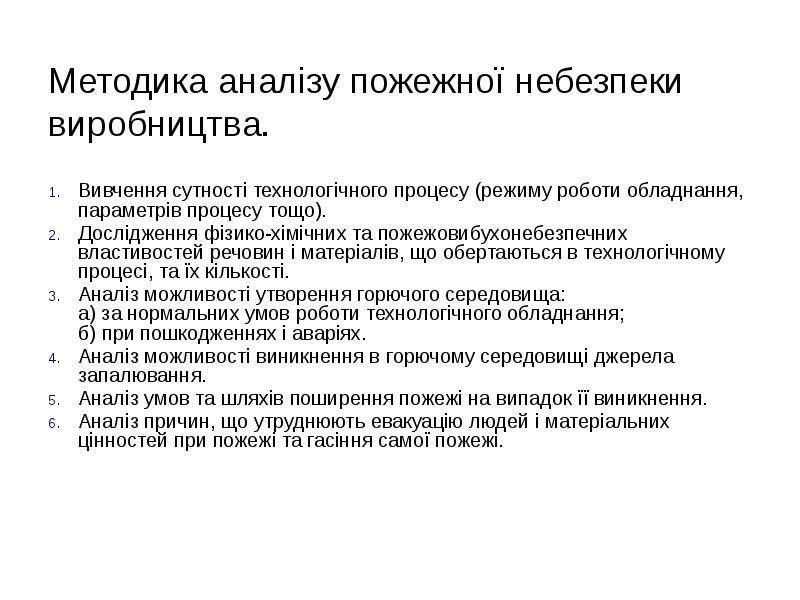

Методика аналізу пожежної небезпеки виробництва. Вивчення сутності технологічного процесу (режиму роботи обладнання, параметрів процесу тощо). Дослідження фізико-хімічних та пожежовибухонебезпечних властивостей речовин і матеріалів, що обертаються в технологічному процесі, та їх кількості. Аналіз можливості утворення горючого середовища: а) за нормальних умов роботи технологічного обладнання; б) при пошкодженнях і аваріях. Аналіз можливості виникнення в горючому середовищі джерела запалювання. Аналіз умов та шляхів поширення пожежі на випадок її виникнення. Аналіз причин, що утруднюють евакуацію людей і матеріальних цінностей при пожежі та гасіння самої пожежі.

Слайд 24

Описание слайда:

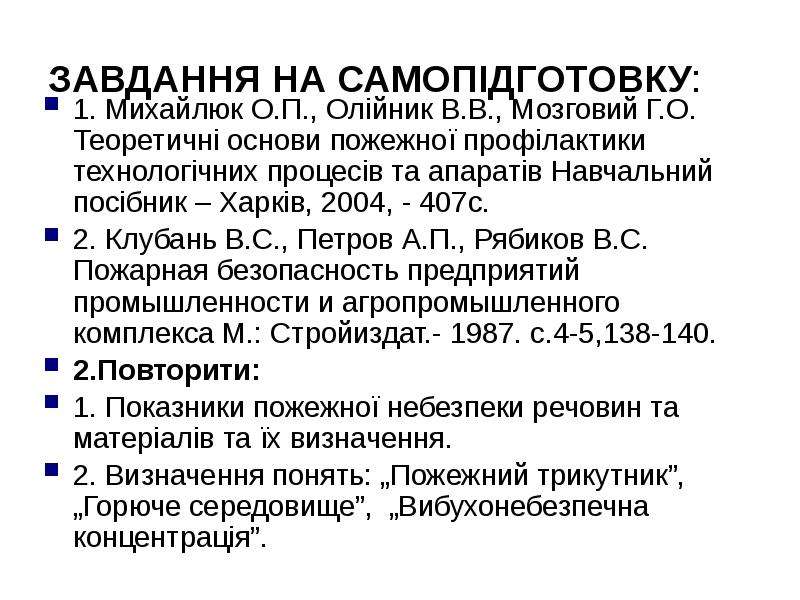

ЗАВДАННЯ НА САМОПІДГОТОВКУ: 1. Михайлюк О.П., Олійник В.В., Мозговий Г.О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів Навчальний посібник – Харків, 2004, - 407с. 2. Клубань В.С., Петров А.П., Рябиков В.С. Пожарная безопасность предприятий промышленности и агропромышленного комплекса М.: Стройиздат.- 1987. с.4-5,138-140. 2.Повторити: 1. Показники пожежної небезпеки речовин та матеріалів та їх визначення. 2. Визначення понять: „Пожежний трикутник”, „Горюче середовище”, „Вибухонебезпечна концентрація”.
