Слайд 1

Описание слайда:

Висбрекинг (перспективный процесс ТК)

Слайд 2

Описание слайда:

ПЛАН ЛЕКЦИИ ПЛАН ЛЕКЦИИ 1 Теоретические сведения 2 Печной висбрекинг 3 Висбрекинг с выносной реакционной камерой (ВРК) 4 Деструктивно-вакуумная перегонка (Висбрекинг с вакуумной перегонкой крекинг-остатка)

Слайд 3

Описание слайда:

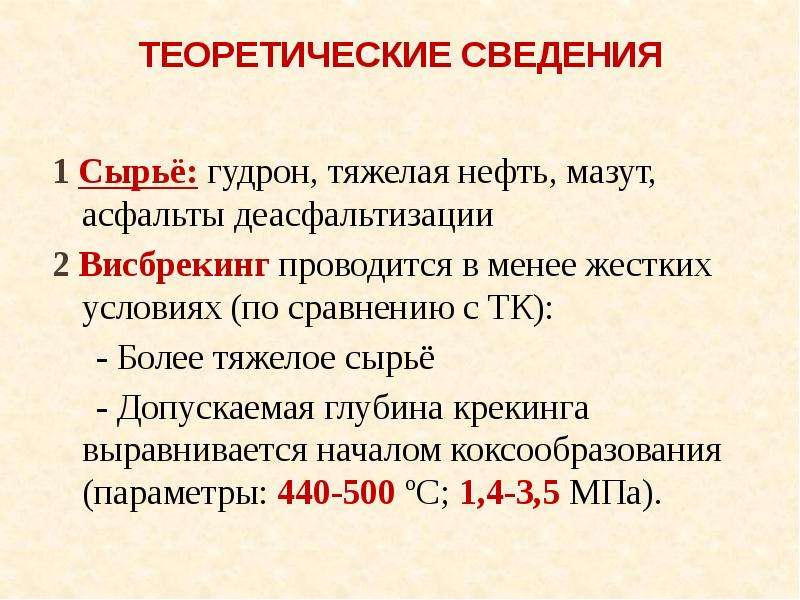

Теоретические сведения

Слайд 4

Описание слайда:

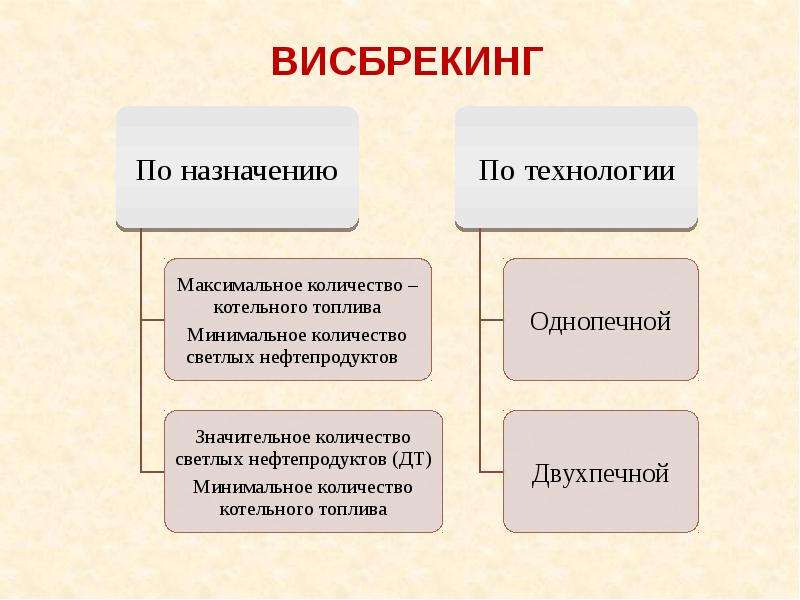

висбрекинг

Слайд 5

Описание слайда:

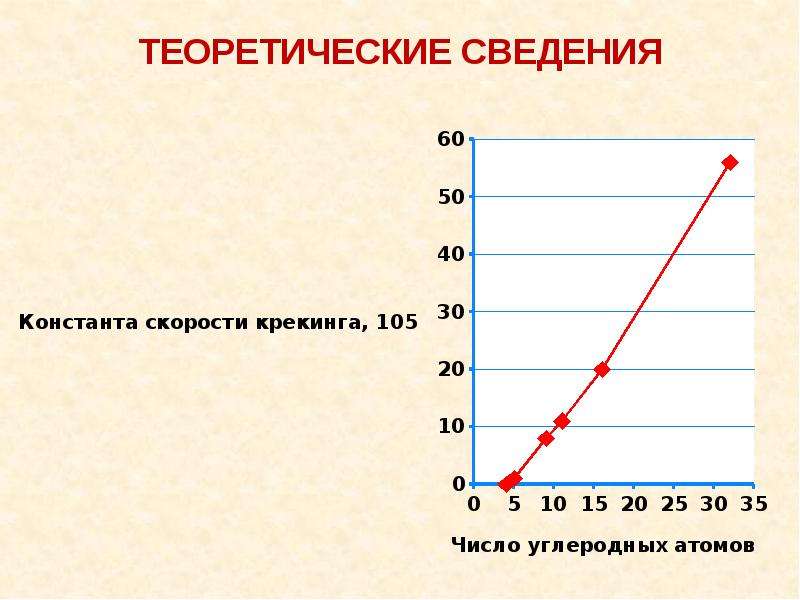

Теоретические сведения

Слайд 6

Описание слайда:

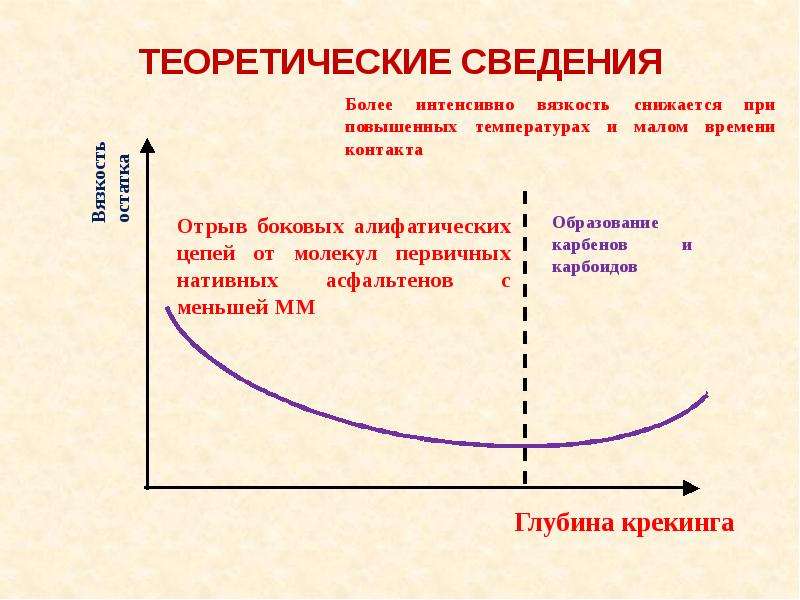

Теоретические сведения

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Теоретические сведения

Слайд 9

Описание слайда:

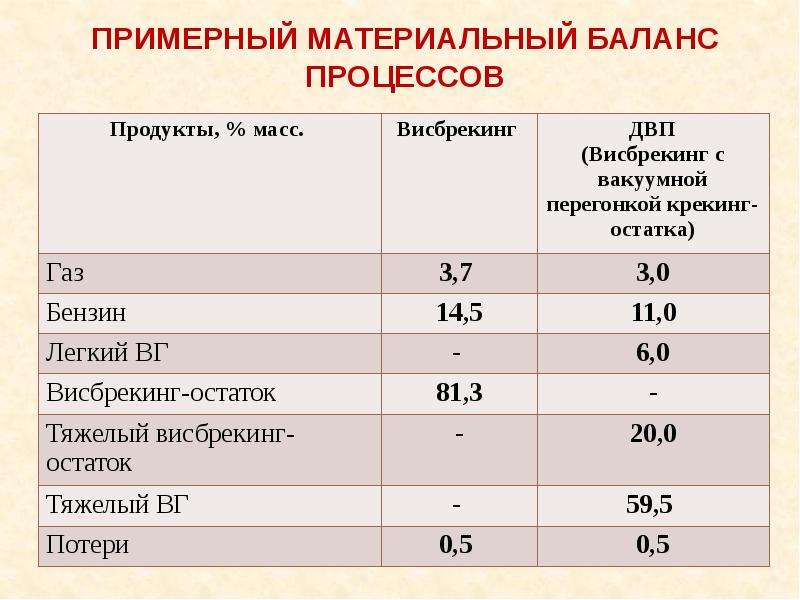

Теоретические сведения Материальный баланс обоих процессов при одинаковой жесткости приблизительно одинаков Котельное топливо более стабильно при печном висбрекинге

Слайд 10

Описание слайда:

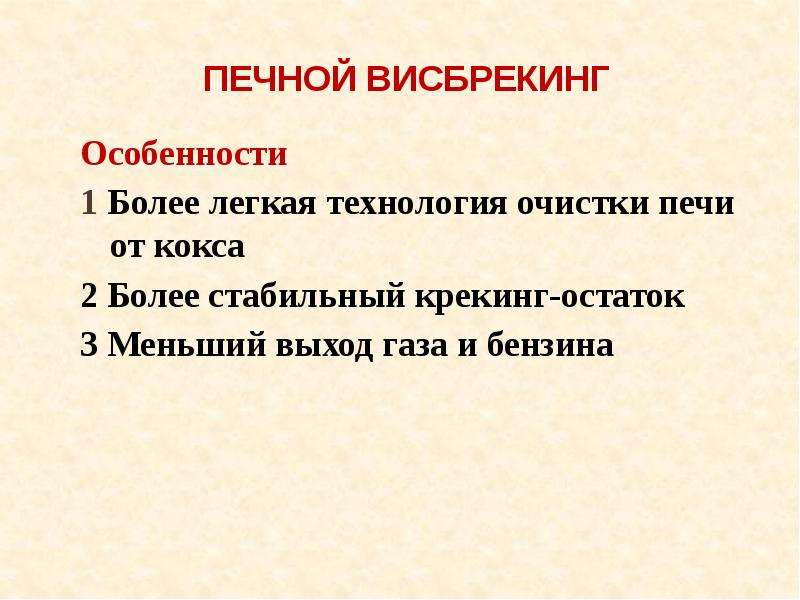

Печной висбрекинг Особенности 1 Более легкая технология очистки печи от кокса 2 Более стабильный крекинг-остаток 3 Меньший выход газа и бензина

Слайд 11

Описание слайда:

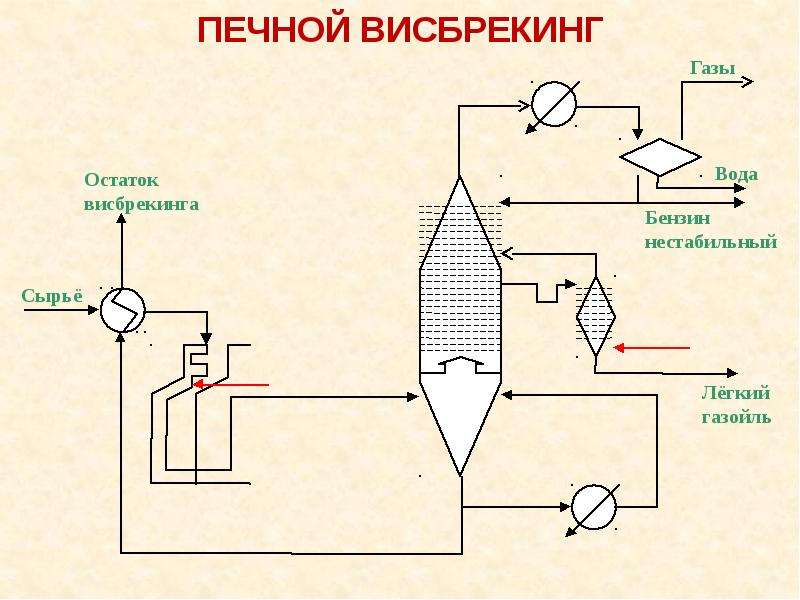

Печной висбрекинг

Слайд 12

Описание слайда:

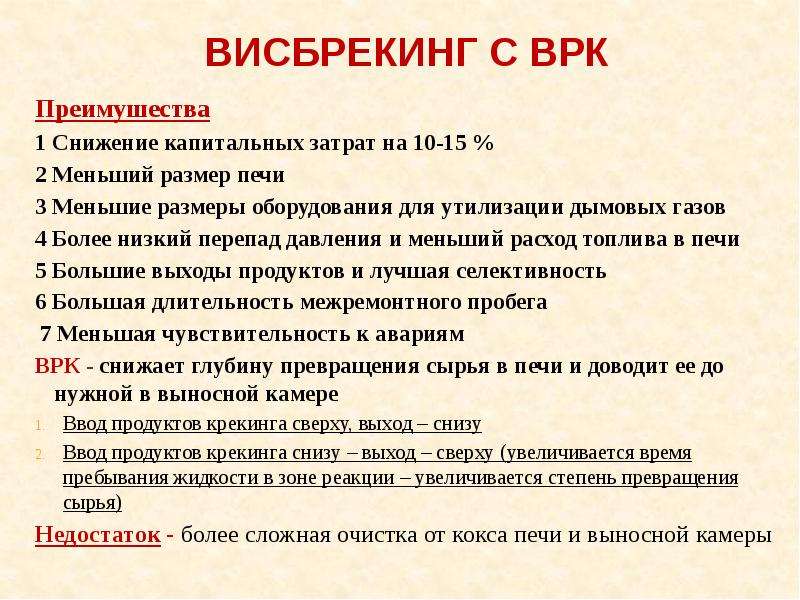

Висбрекинг с ВРК Преимушества 1 Снижение капитальных затрат на 10-15 % 2 Меньший размер печи 3 Меньшие размеры оборудования для утилизации дымовых газов 4 Более низкий перепад давления и меньший расход топлива в печи 5 Большие выходы продуктов и лучшая селективность 6 Большая длительность межремонтного пробега 7 Меньшая чувствительность к авариям ВРК - снижает глубину превращения сырья в печи и доводит ее до нужной в выносной камере Ввод продуктов крекинга сверху, выход – снизу Ввод продуктов крекинга снизу – выход – сверху (увеличивается время пребывания жидкости в зоне реакции – увеличивается степень превращения сырья) Недостаток - более сложная очистка от кокса печи и выносной камеры

Слайд 13

Описание слайда:

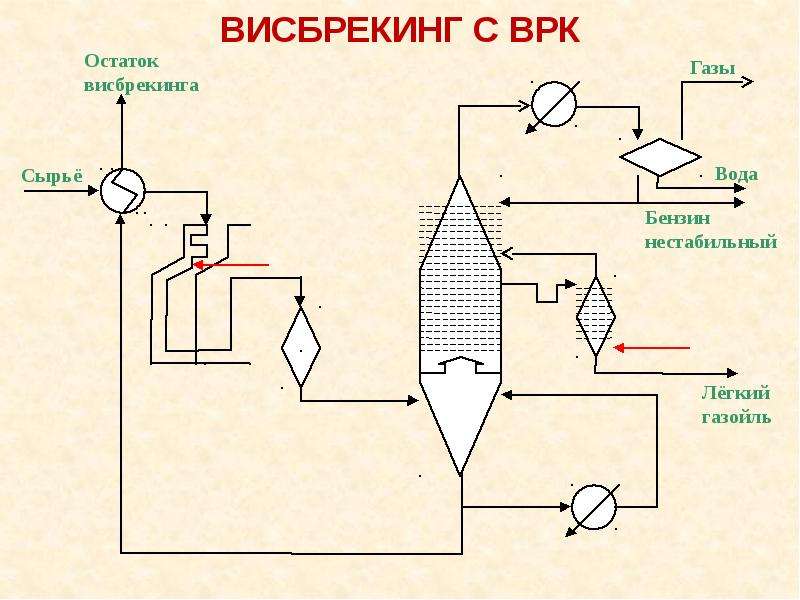

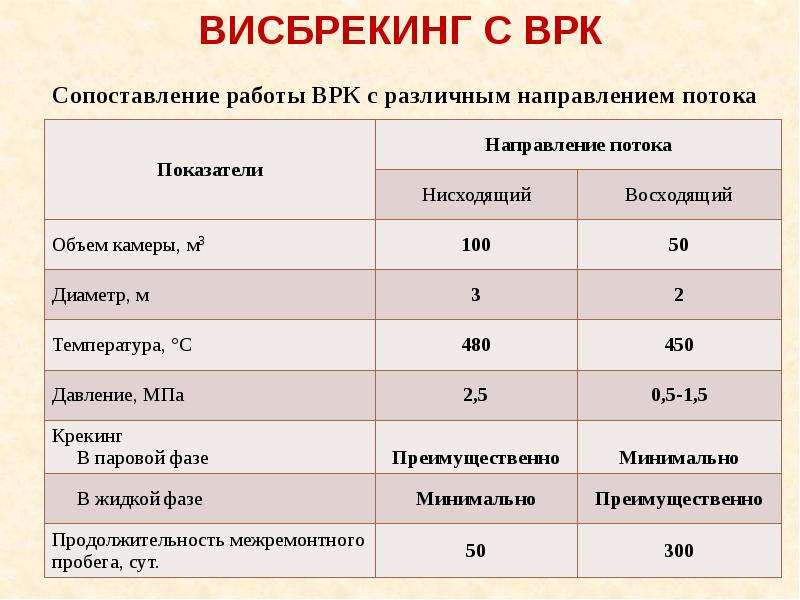

Висбрекинг с врк

Слайд 14

Описание слайда:

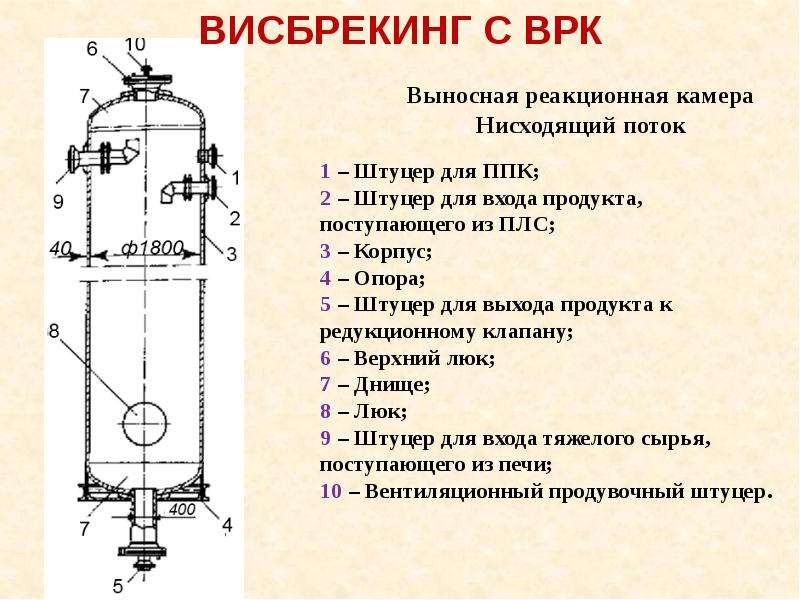

Висбрекинг с врк

Слайд 15

Описание слайда:

Висбрекинг с врк

Слайд 16

Описание слайда:

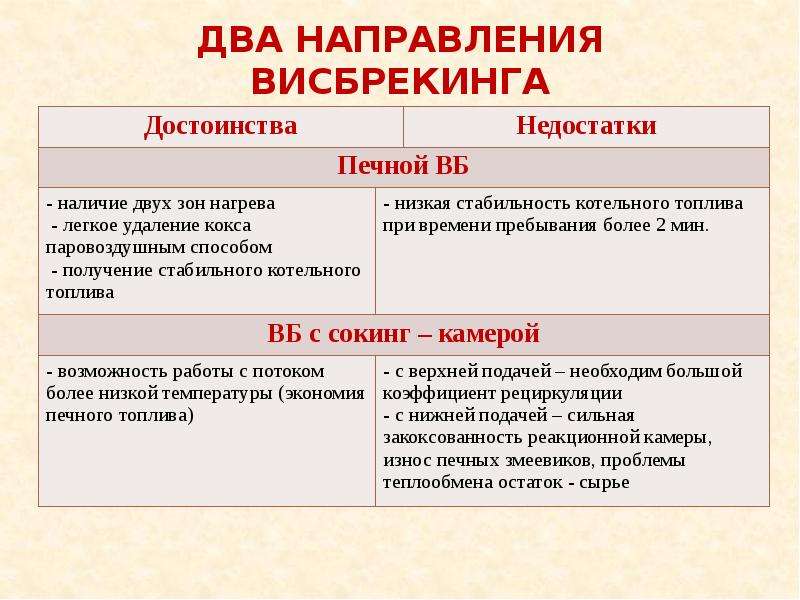

Два направления висбрекинга

Слайд 17

Описание слайда:

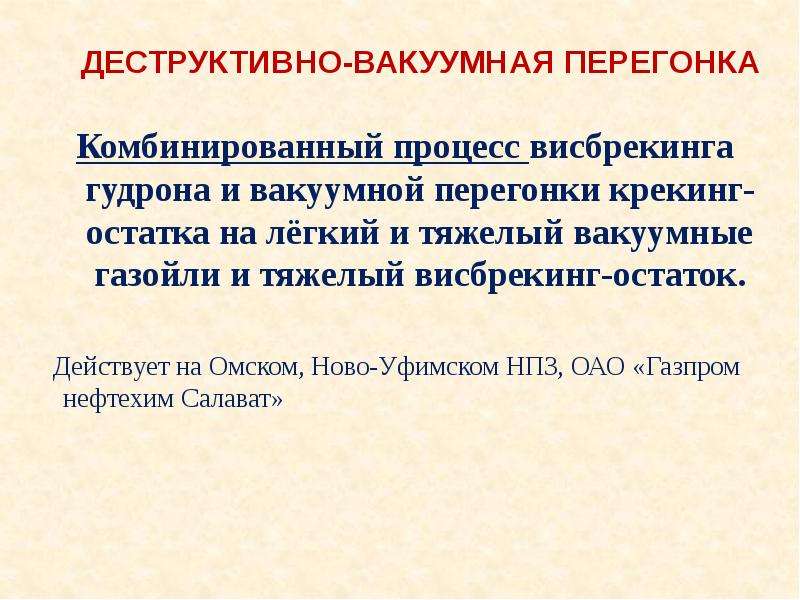

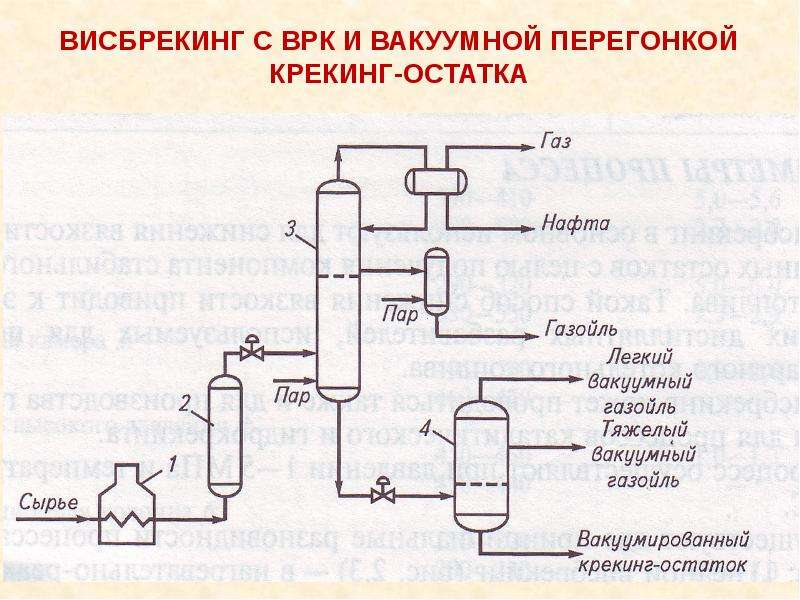

Деструктивно-вакуумная перегонка Комбинированный процесс висбрекинга гудрона и вакуумной перегонки крекинг-остатка на лёгкий и тяжелый вакуумные газойли и тяжелый висбрекинг-остаток. Действует на Омском, Ново-Уфимском НПЗ, ОАО «Газпром нефтехим Салават»
