Слайд 1

Описание слайда:

Введение в спектральный анализ Природа и свойства электромагнитного излучения

Слайд 2

Описание слайда:

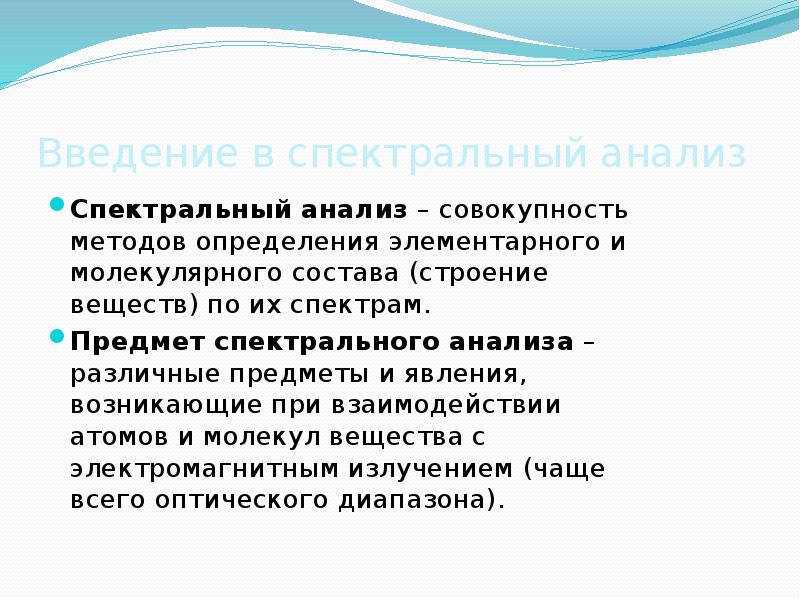

Введение в спектральный анализ Спектральный анализ – совокупность методов определения элементарного и молекулярного состава (строение веществ) по их спектрам. Предмет спектрального анализа – различные предметы и явления, возникающие при взаимодействии атомов и молекул вещества с электромагнитным излучением (чаще всего оптического диапазона).

Слайд 3

Описание слайда:

Схема взаимодействия электромагнитного излучения с веществом

Слайд 4

Описание слайда:

Поглощение энергии происходит при возбуждении элементарной системы (электрон, атом, молекула), т.е. при переходе с более низкого энергетического уровня на более высокий. Иначе происходит процесс эмиссии. Поглощение энергии происходит при возбуждении элементарной системы (электрон, атом, молекула), т.е. при переходе с более низкого энергетического уровня на более высокий. Иначе происходит процесс эмиссии. Спектр в переводе с латинского превращение – совокупность всех значений какой-либо величины. Электромагнитный спектр – зависимость между энергией квантов обладающих данной энергией. Или функция распределения фотонов по энергии.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Классификация спектральных методов анализа В оптическом диапазоне молекулы или атомы способны: испускать ЭМИ поглощать (абсорбция) Спектральный анализ Ядерный магнитный резонанс Оптическая спектроскопия Рентгеноструктурный анализ

Слайд 7

Описание слайда:

Классификация спектральных методов анализа 1). Качественный анализ (по характерным линиям с определённой длиной волны, т.е. можно провести анализ и состав вещества) Состав 1. Элементарный 2. Изотопный 3. Молекулярный 2) Количественный анализ (по интенсивности или яркости линии). Т.о. можно определить малые и сверхмалые количества в особо чистых веществах (проводники, вещества атомной и электронной промышленности).

Слайд 8

Описание слайда:

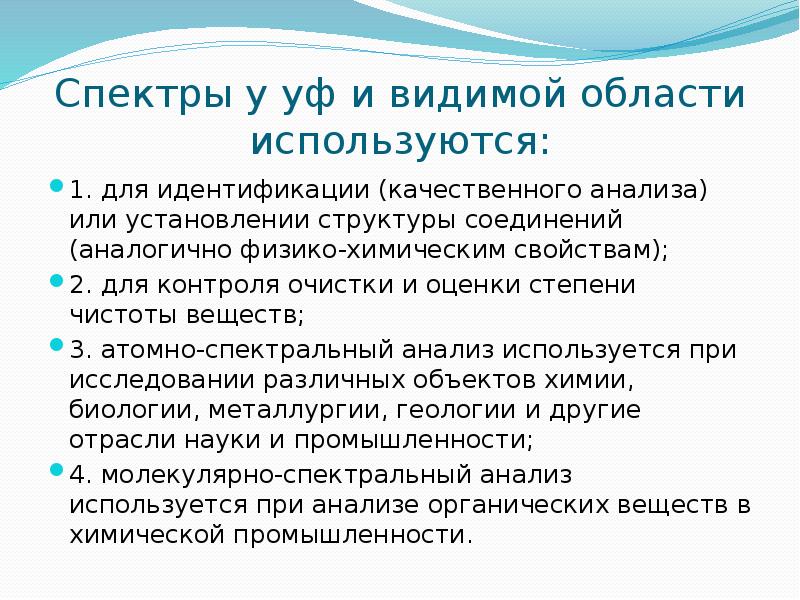

Спектры у уф и видимой области используются: 1. для идентификации (качественного анализа) или установлении структуры соединений (аналогично физико-химическим свойствам); 2. для контроля очистки и оценки степени чистоты веществ; 3. атомно-спектральный анализ используется при исследовании различных объектов химии, биологии, металлургии, геологии и другие отрасли науки и промышленности; 4. молекулярно-спектральный анализ используется при анализе органических веществ в химической промышленности.

Слайд 9

Описание слайда:

Достоинства спектрального анализа 1. Необходимо небольшое количество веществ, т.е. можно анализировать готовые изделия без их повреждения; 2. Высокая чувствительность метода, т.е. возможно определение микроконцентрации 10-4 – 10-6; 3. Высокая производительность, т.е. за один приём можно определить одновременно более 30 элементов; 4. Можно анализировать вещества в жидком, твёрдом и газообразном состоянии; 5. Точность метода, ошибка 1-3 %; 6. Низкая себестоимость (низкий расход реактивов); 7. Селективность (избирательность), т.е. можно определить вещество в сложной форме.

Слайд 10

Описание слайда:

Основные характеристики электромагнитного излучения

Слайд 11

Описание слайда:

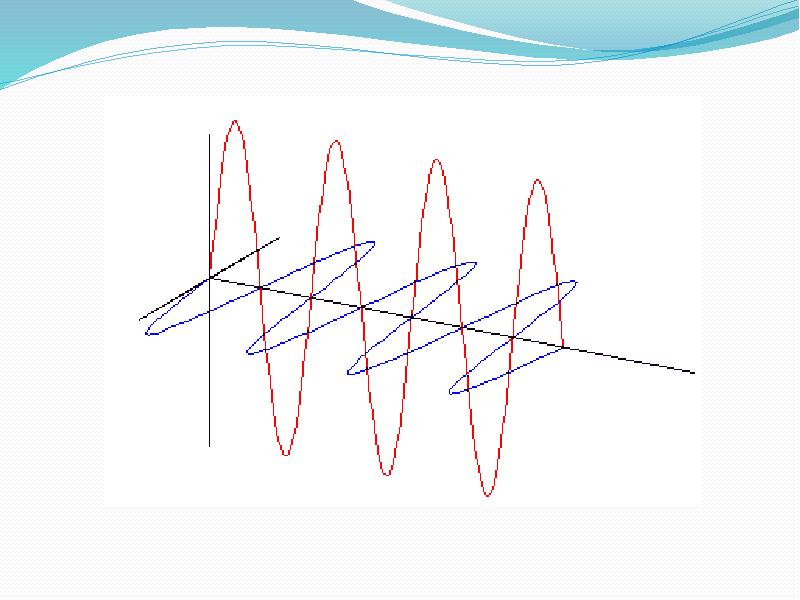

Природа излучения Электромагнитное излучение (свет) – распространение электромагнитной волны; или поток частиц (фотонов) с разной энергией. Двойная теория света (дуализм) 1. Волновая (рассеивание, отражение, преломление, интерференция, дифракция) Волновые характеристики: частота (υ), волновое число (υ'), длина волны (λ). 2.Корпускулярная (атомы и молекулы могут испускать или поглощать ЭМИ); Квантовые характеристики: энергия Е.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Основные характеристики ЭМИ Частота колебаний (υ) – число колебаний в 1 секунду; Длина волны (λ) – минимальное расстояние между точками, колеблющиеся в одинаковых фазах; или расстояние, проходимое волной за время одного полного колебания. Волновое число (υ') – число длин волн на одной единицы длины (1 см). Период (Т) – время, в течение которого совершается полный цикл напряжённости электромагнитного поля и выражается в секундах.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Уравнение электромагнитного колебания Е(h) – напряжённость электрического или магнитного поля; АЕ(h) – амплитуда; ω – циклическая или круговая частота колебаний; t – время в данной точке пространства; к – волновой вектор; х – пространственная координата в данный момент времени; φ0 – начальная фаза колебания; ωt – kx – φ0 – полная фаза колебания.

Слайд 16

Описание слайда:

Уравнение Планка h= 6,62 ·10-34 Дж·с – постоянная Планка. ΔЕ – изменение энергии элементарной системы (ядро, атом, молекула) в результате поглощения или испускания фотона с энергией hν.

Слайд 17

Описание слайда:

Фотон Фотон (γ) – элементарная частица ЭМИ - это группа волн, которая: 1) распространяется как единое целое; 2) обладает свойствами частиц.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Свойства электромагнитного излучения 1. Свет способен распространяться прямолинейно по однородной прозрачной среде; 2. Свет отражается, преломляется в неоднородной среде; 3. Дифракция, интерференция, рассеивание.

Слайд 22

Описание слайда:

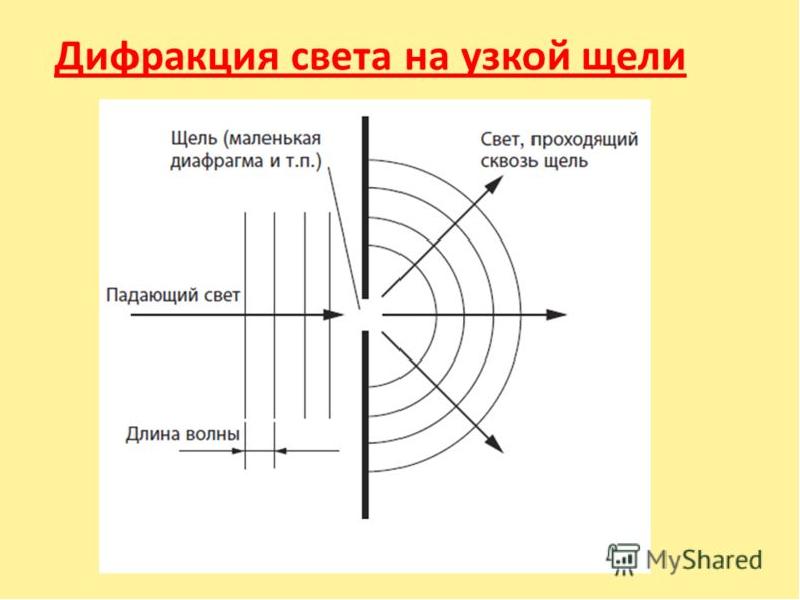

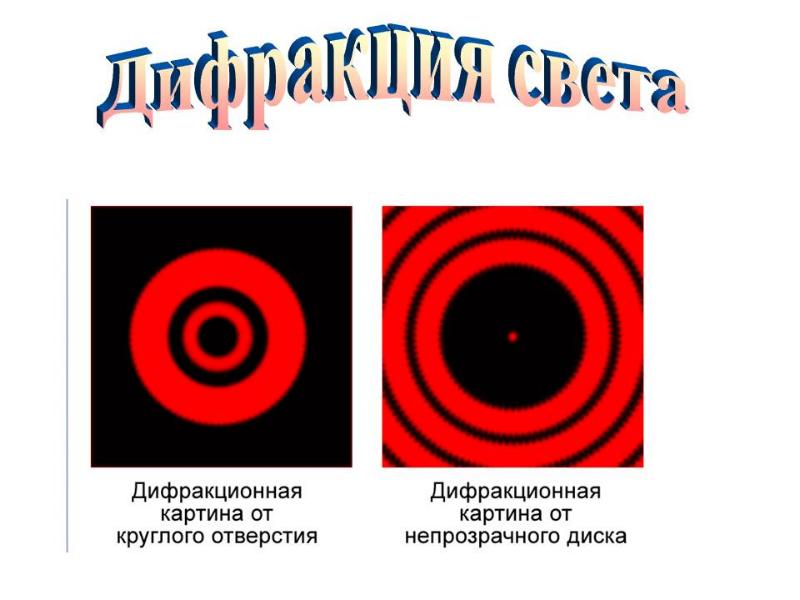

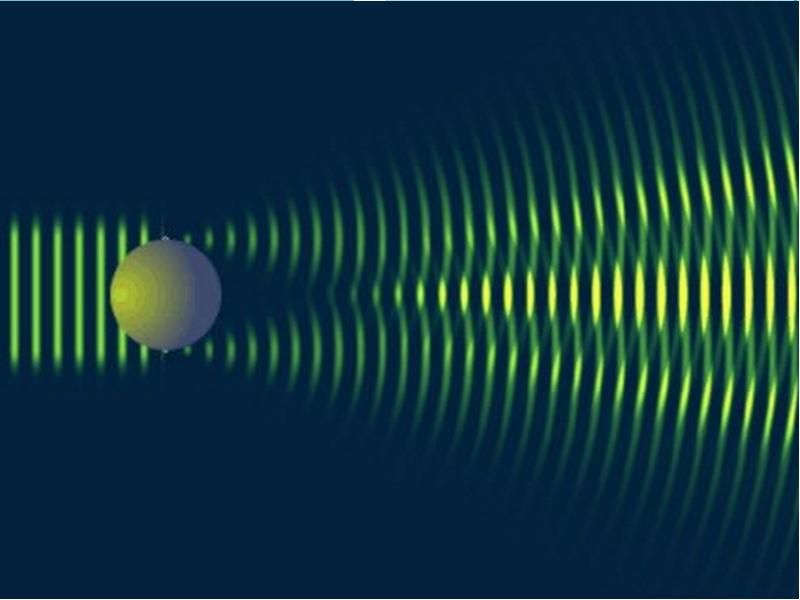

Дифракция 1. Рассеивание света при прохождении через небольшие отверстия; 2. Результат интерференции (суперпозиции волн) возникших вторичных волновых фронтов.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Принцип Гюйгенса: каждая точка волновой поверхности (фронт волны) источник вторичных сферических волн. Фронт результирующей волны через некоторое время – это поверхность, огибающая фронты вторичных волн. Принцип Гюйгенса: каждая точка волновой поверхности (фронт волны) источник вторичных сферических волн. Фронт результирующей волны через некоторое время – это поверхность, огибающая фронты вторичных волн.

Слайд 25

Описание слайда:

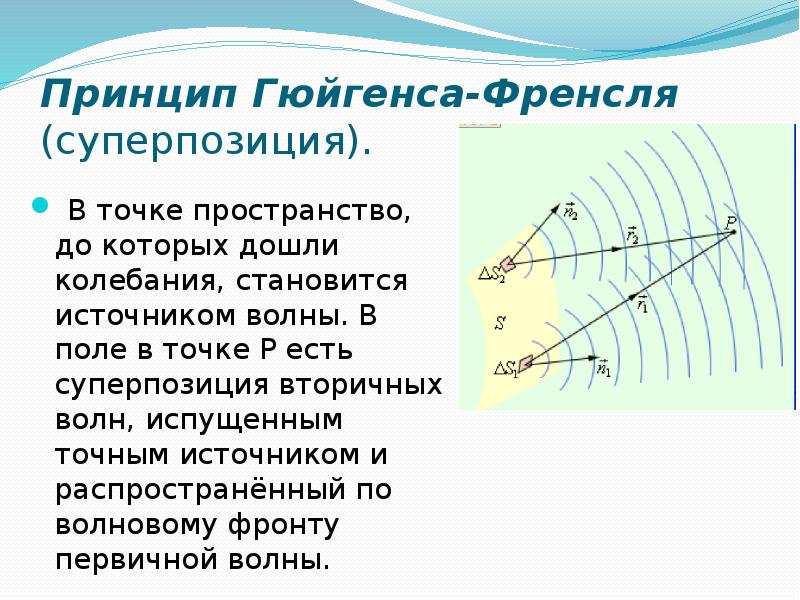

Принцип Гюйгенса-Френсля (суперпозиция). В точке пространство, до которых дошли колебания, становится источником волны. В поле в точке Р есть суперпозиция вторичных волн, испущенным точным источником и распространённый по волновому фронту первичной волны.

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Интерференция Волны, которые распространяются в разных щелях в одном направлении. Имеют разные фазы, следовательно, гасят друг друга. Если 2 луча от источников света встречаются в одной точке пространства, то происходит интерференция света. 1.Взаимное усиление или ослабление интенсивности лучей. 2.Сложение двух или нескольких волн.

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Усиление света (резонанс)

Слайд 34

Описание слайда:

Диссонанс

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

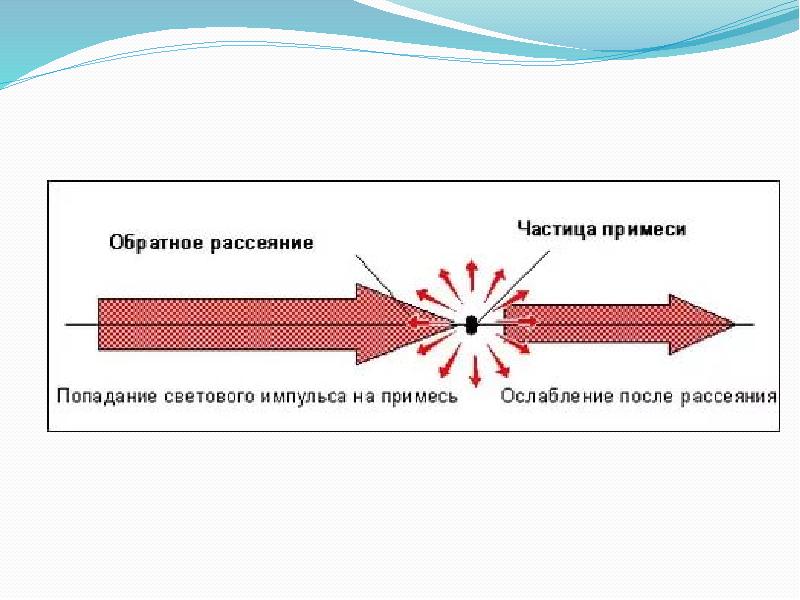

Рассеивание света Рассеивание света – явление, которое возникает на микроскопических примесях или деферентов среды (т.е. среда неоднородная). Если частица много меньше, чем длина волны то интенсивность рассеянного света обратнопропорциональна длине волны. Іp= 1/λ4 Закон Рееля: Реле = r << λ

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Отражение света Закон отражения: падающие и отражённые лучи лежат в одной плоскости и угол падения равен углу отражения.

Слайд 39

Описание слайда:

Преломление света Закон преломления: падающие преломлённые лучи лежат в одной плоскости в отношениях sin угла падения к sin угла преломления падающих сред. Величина постоянная и называется показатель преломления.
