Слайд 1

Описание слайда:

ЛЕКЦИЯ 7 Задачи эргодизайна в средовом проектировании Эргономическая программа проектирования среды обитания. Понятие антропометрии. Эргономические антропометрические требования (статические и динамические).

Слайд 2

Описание слайда:

Антропометрические требования в эргономике Антропометрия - отрасль науки, занимающаяся измерениями человеческого тела и его частей. Форма и функциональные размеры всей предметной среды, ее объемно-пространственных структур неразрывно связаны с размерами и пропорциями тела человека на протяжении всей истории цивилизации. Древние народы и народы всей Европы вплоть до XIX века пользовались системами мер, основанными на параметрах человеческого тела (локоть, фут, ступня и т д.). Строители, архитекторы возводили постройки, в которых не только отношения частей были созвучны пропорциям человека, но и абсолютные размеры самих построек были сомасштабны людям.

Слайд 3

$В каноне Поликлета, скульптора Древней Греции , за единицу принималась ширина ладони и голова составляла 1\8 длины тела, а лицо — 1\10 и т.д. Канон...$

Описание слайда:

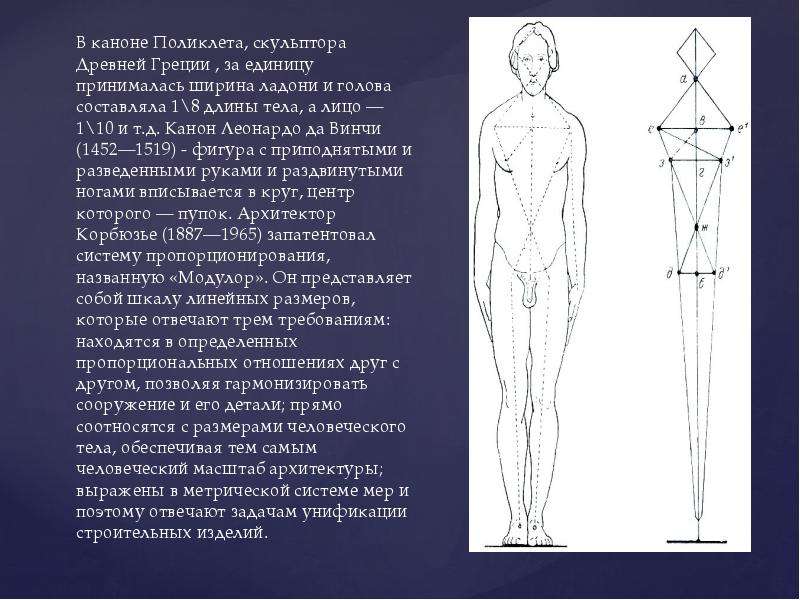

В каноне Поликлета, скульптора Древней Греции , за единицу принималась ширина ладони и голова составляла 1\8 длины тела, а лицо — 1\10 и т.д. Канон Леонардо да Винчи (1452—1519) - фигура с приподнятыми и разведенными руками и раздвинутыми ногами вписывается в круг, центр которого — пупок. Архитектор Корбюзье (1887—1965) запатентовал систему пропорционирования, названную «Модулор». Он представляет собой шкалу линейных размеров, которые отвечают трем требованиям: находятся в определенных пропорциональных отношениях друг с другом, позволяя гармонизировать сооружение и его детали; прямо соотносятся с размерами человеческого тела, обеспечивая тем самым человеческий масштаб архитектуры; выражены в метрической системе мер и поэтому отвечают задачам унификации строительных изделий.

Слайд 4

Описание слайда:

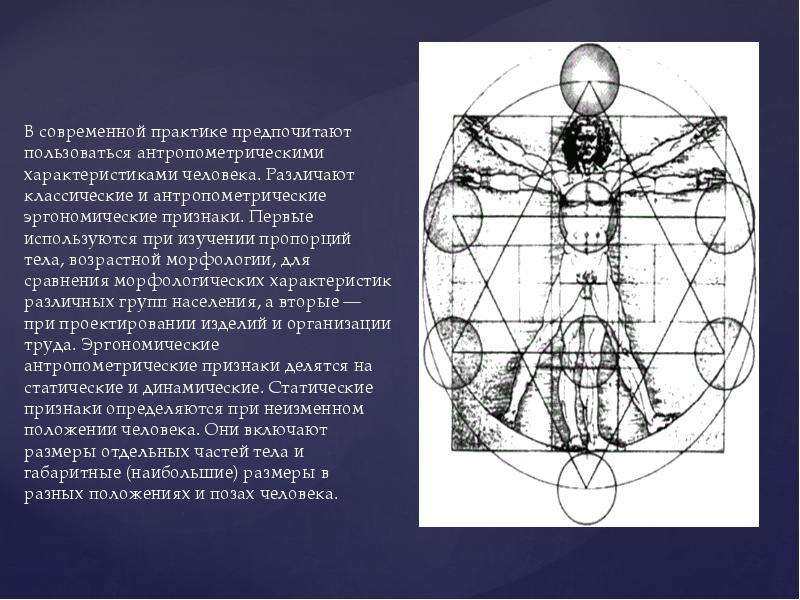

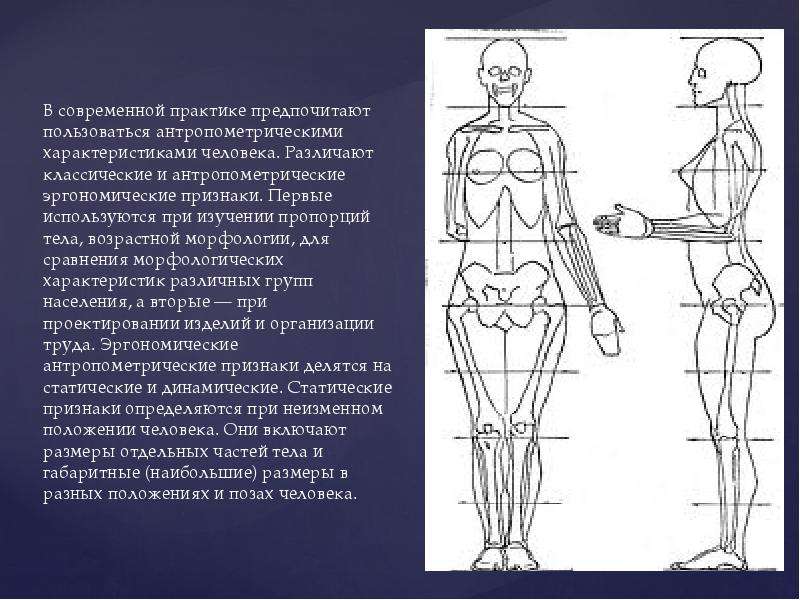

В современной практике предпочитают пользоваться антропометрическими характеристиками человека. Различают классические и антропометрические эргономические признаки. Первые используются при изучении пропорций тела, возрастной морфологии, для сравнения морфологических характеристик различных групп населения, а вторые — при проектировании изделий и организации труда. Эргономические антропометрические признаки делятся на статические и динамические. Статические признаки определяются при неизменном положении человека. Они включают размеры отдельных частей тела и габаритные (наибольшие) размеры в разных положениях и позах человека.

Слайд 5

Описание слайда:

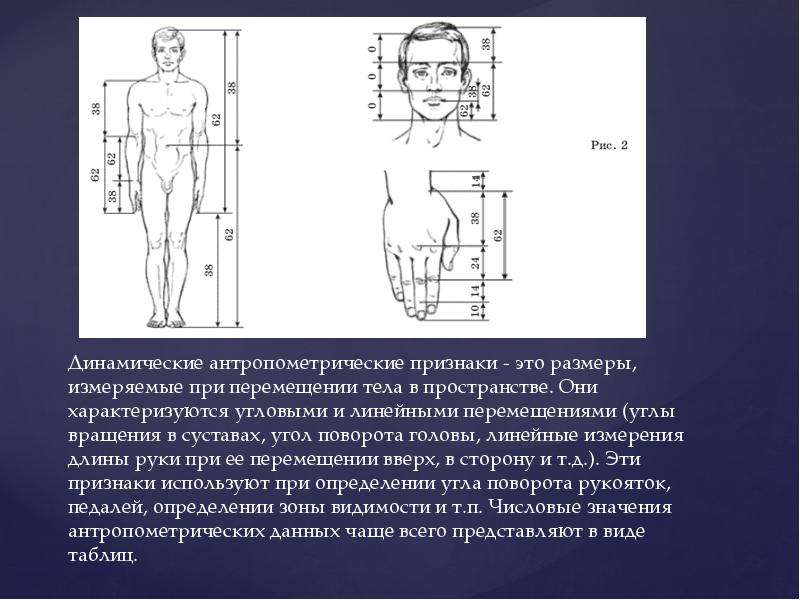

Динамические антропометрические признаки - это размеры, измеряемые при перемещении тела в пространстве. Они характеризуются угловыми и линейными перемещениями (углы вращения в суставах, угол поворота головы, линейные измерения длины руки при ее перемещении вверх, в сторону и т.д.). Эти признаки используют при определении угла поворота рукояток, педалей, определении зоны видимости и т.п. Числовые значения антропометрических данных чаще всего представляют в виде таблиц.

Слайд 6

Описание слайда:

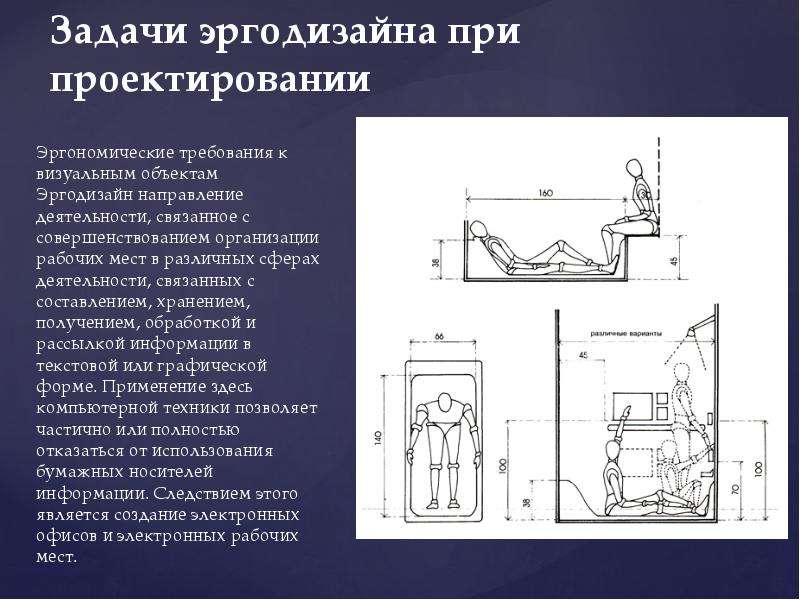

Задачи эргодизайна при проектировании

Слайд 7

Важнейшие требования к шрифту - его удобочитаемость, художественные достоинства, технологичность (давет неискаженный оттиск при печатании),...

Описание слайда:

Слайд 8

Описание слайда:

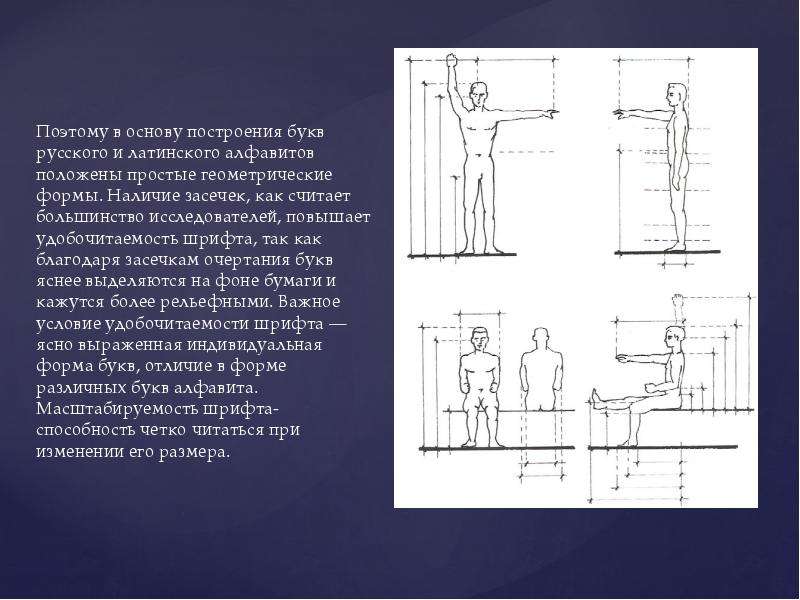

Поэтому в основу построения букв русского и латинского алфавитов положены простые геометрические формы. Наличие засечек, как считает большинство исследователей, повышает удобочитаемость шрифта, так как благодаря засечкам очертания букв яснее выделяются на фоне бумаги и кажутся более рельефными. Важное условие удобочитаемости шрифта — ясно выраженная индивидуальная форма букв, отличие в форме различных букв алфавита. Масштабируемость шрифта- способность четко читаться при изменении его размера.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

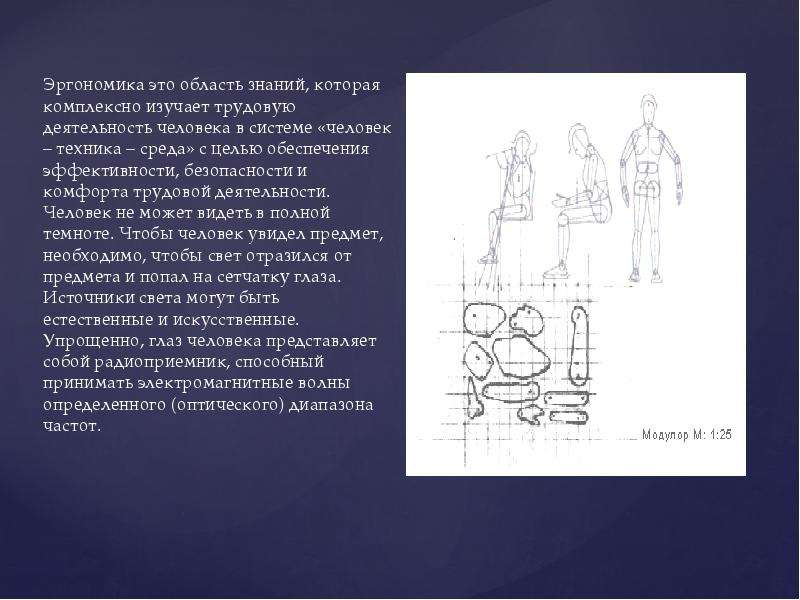

Эргономика это область знаний, которая комплексно изучает трудовую деятельность человека в системе «человек – техника – среда» с целью обеспечения эффективности, безопасности и комфорта трудовой деятельности. Человек не может видеть в полной темноте. Чтобы человек увидел предмет, необходимо, чтобы свет отразился от предмета и попал на сетчатку глаза. Источники света могут быть естественные и искусственные. Упрощенно, глаз человека представляет собой радиоприемник, способный принимать электромагнитные волны определенного (оптического) диапазона частот.

Слайд 11

Описание слайда:

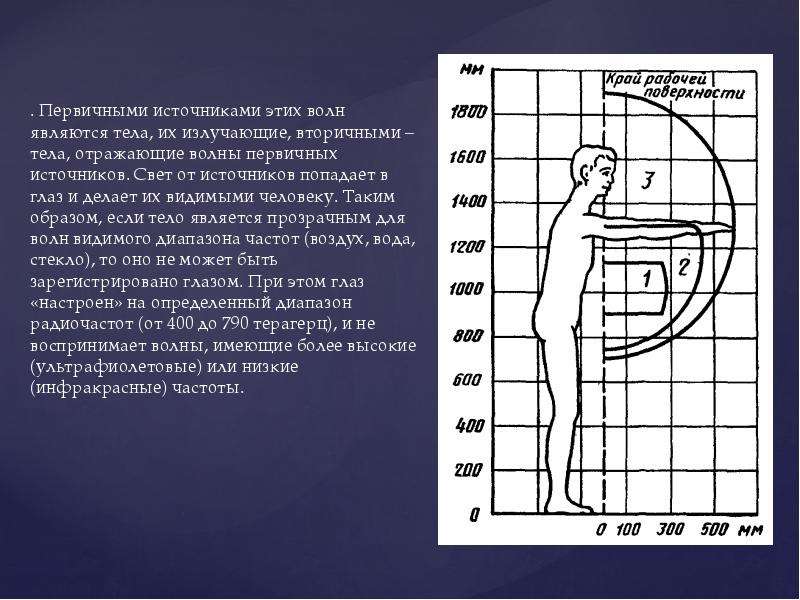

. Первичными источниками этих волн являются тела, их излучающие, вторичными – тела, отражающие волны первичных источников. Свет от источников попадает в глаз и делает их видимыми человеку. Таким образом, если тело является прозрачным для волн видимого диапазона частот (воздух, вода, стекло), то оно не может быть зарегистрировано глазом. При этом глаз «настроен» на определенный диапазон радиочастот (от 400 до 790 терагерц), и не воспринимает волны, имеющие более высокие (ультрафиолетовые) или низкие (инфракрасные) частоты.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

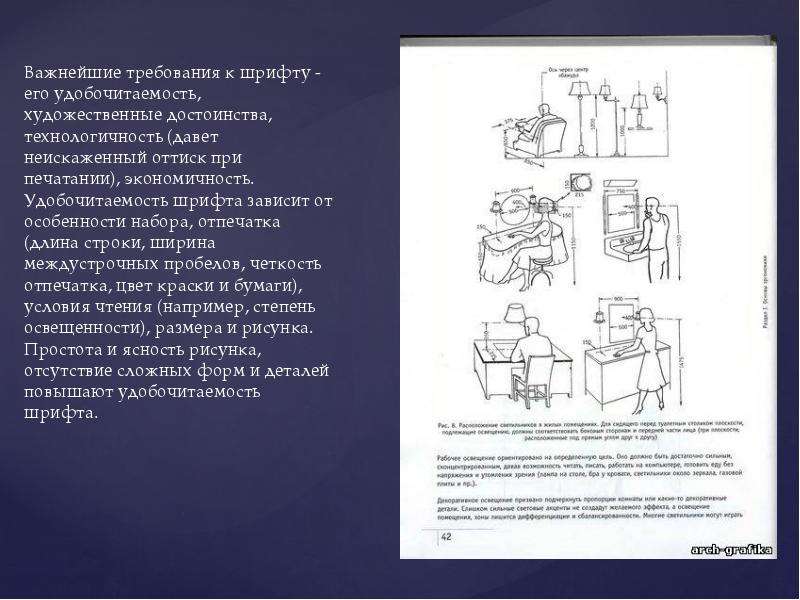

Важнейшие требования к шрифту - его удобочитаемость, художественные достоинства, технологичность (давет неискаженный оттиск при печатании), экономичность. Удобочитаемость шрифта зависит от особенности набора, отпечатка (длина строки, ширина междустрочных пробелов, четкость отпечатка, цвет краски и бумаги), условия чтения (например, степень освещенности), размера и рисунка. Простота и ясность рисунка, отсутствие сложных форм и деталей повышают удобочитаемость шрифта. Поэтому в основу построения букв русского и латинского алфавитов положены простые геометрические формы. Наличие засечек, как считает большинство исследователей, повышает удобочитаемость шрифта, так как благодаря засечкам очертания букв яснее выделяются на фоне бумаги и кажутся более рельефными. Важное условие удобочитаемости шрифта — ясно выраженная индивидуальная форма букв, отличие в форме различных букв алфавита. Масштабируемость шрифта- способность четко читаться при изменении его размера
