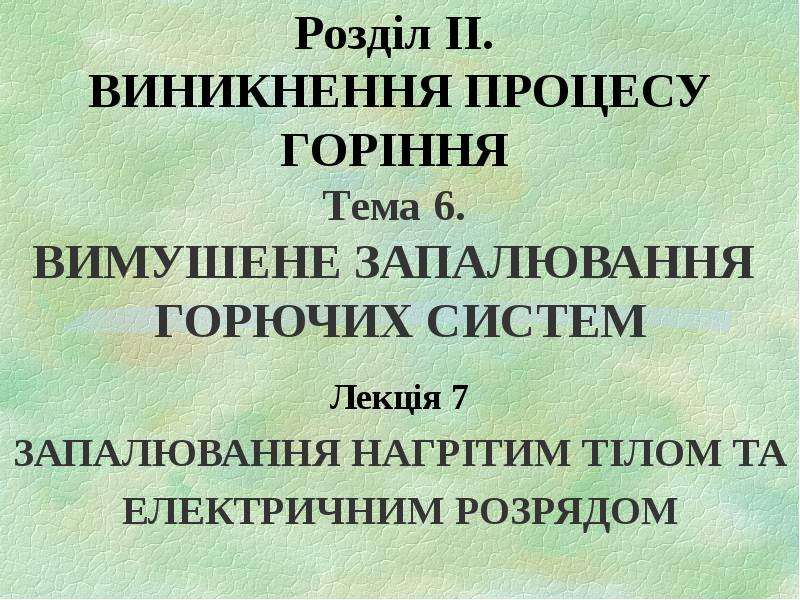

Розділ II. ВИНИКНЕННЯ ПРОЦЕСУ ГОРІННЯ Тема 6. ВИМУШЕНЕ ЗАПАЛЮВАННЯ ГОРЮЧИХ СИСТЕМ Лекція 7 ЗАПАЛЮВАННЯ НАГРІТИМ ТІЛОМ ТА ЕЛЕКТРИЧНИМ РОЗРЯДОМ

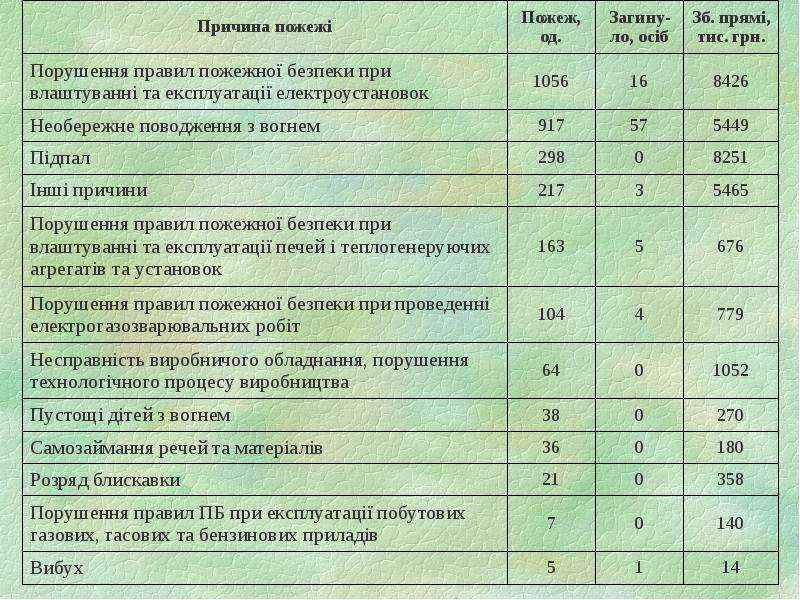

Слайд 2

Описание слайда:

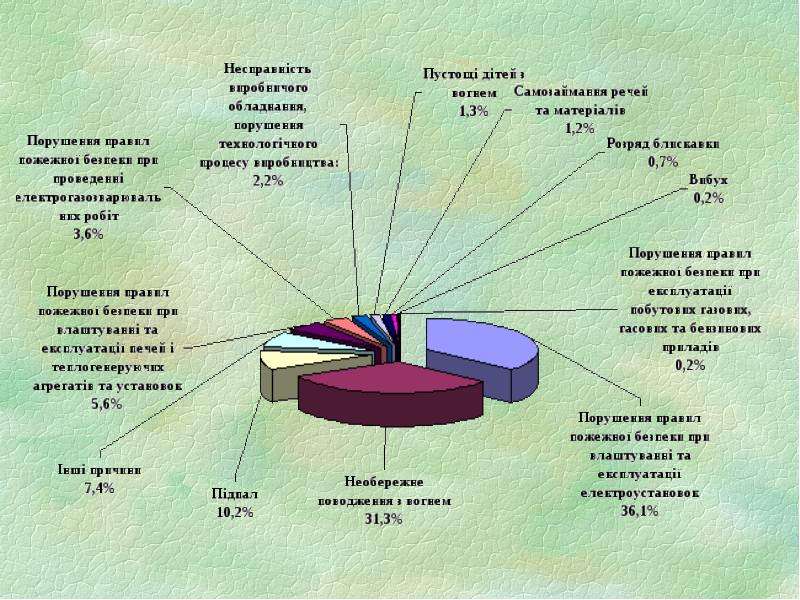

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

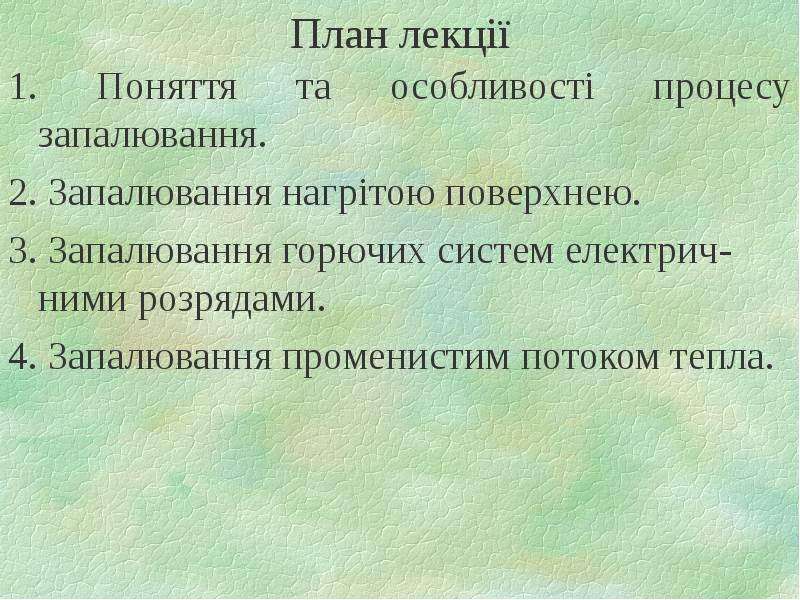

План лекції 1. Поняття та особливості процесу запалювання. 2. Запалювання нагрітою поверхнею. 3. Запалювання горючих систем електрич-ними розрядами. 4. Запалювання променистим потоком тепла.

Слайд 5

Описание слайда:

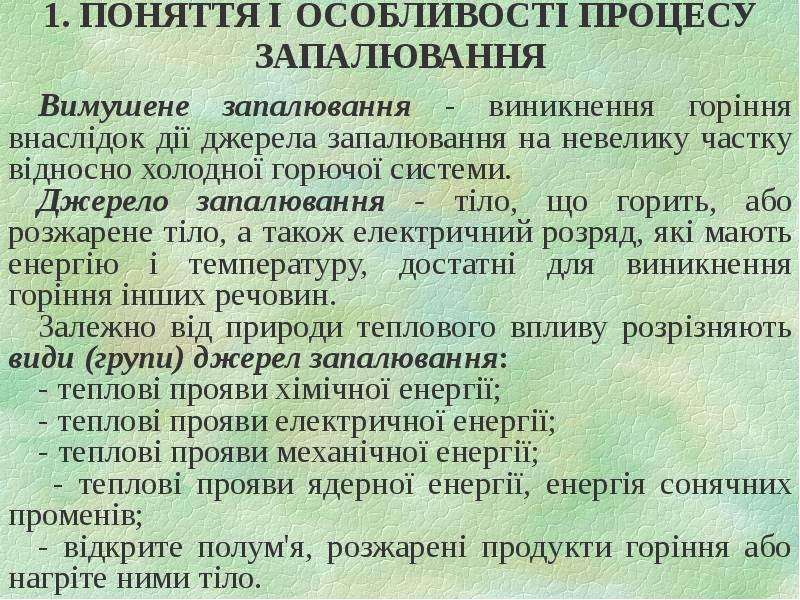

1. ПОНЯТТЯ І ОСОБЛИВОСТІ ПРОЦЕСУ ЗАПАЛЮВАННЯ Вимушене запалювання - виникнення горіння внаслідок дії джерела запалювання на невелику частку відносно холодної горючої системи. Джерело запалювання - тіло, що горить, або розжарене тіло, а також електричний розряд, які мають енергію і температуру, достатні для виникнення горіння інших речовин. Залежно від природи теплового впливу розрізняють види (групи) джерел запалювання: - теплові прояви хімічної енергії; - теплові прояви електричної енергії; - теплові прояви механічної енергії; - теплові прояви ядерної енергії, енергія сонячних променів; - відкрите полум'я, розжарені продукти горіння або нагріте ними тіло.

Слайд 6

Описание слайда:

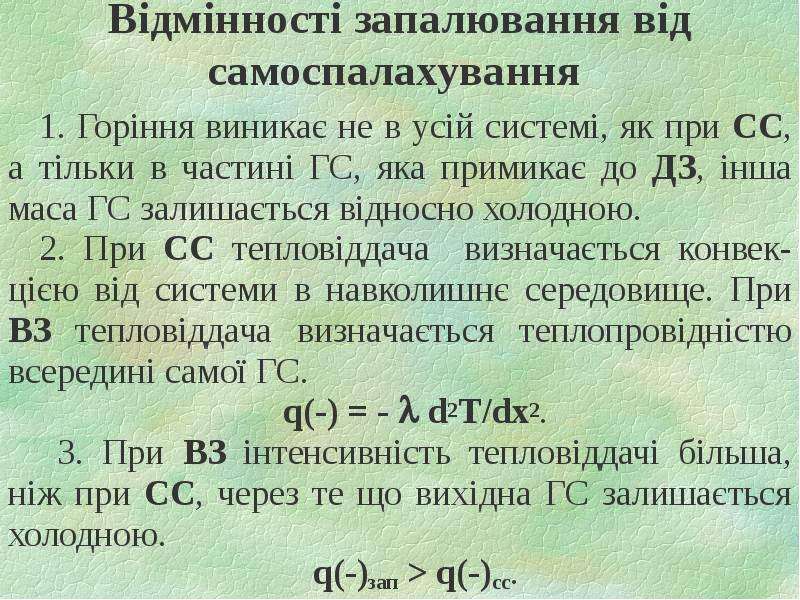

Відмінності запалювання від самоспалахування 1. Горіння виникає не в усій системі, як при СС, а тільки в частині ГС, яка примикає до ДЗ, інша маса ГС залишається відносно холодною. 2. При СС тепловіддача визначається конвек-цією від системи в навколишнє середовище. При ВЗ тепловіддача визначається теплопровідністю всередині самої ГС. q(-) = -  d2T/dх2. 3. При ВЗ інтенсивність тепловіддачі більша, ніж при СС, через те що вихідна ГС залишається холодною. q(-)зап > q(-)сс.

Слайд 7

Описание слайда:

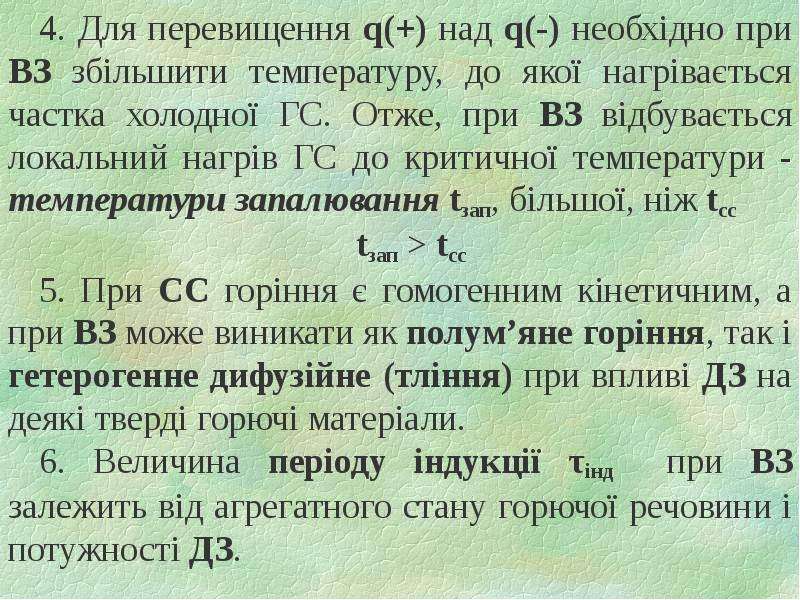

4. Для перевищення q(+) над q(-) необхідно при ВЗ збільшити температуру, до якої нагрівається частка холодної ГС. Отже, при ВЗ відбувається локальний нагрів ГС до критичної температури - температури запалювання tзап, більшої, ніж tсс 4. Для перевищення q(+) над q(-) необхідно при ВЗ збільшити температуру, до якої нагрівається частка холодної ГС. Отже, при ВЗ відбувається локальний нагрів ГС до критичної температури - температури запалювання tзап, більшої, ніж tсс tзап > tсс 5. При СС горіння є гомогенним кінетичним, а при ВЗ може виникати як полум’яне горіння, так і гетерогенне дифузійне (тління) при впливі ДЗ на деякі тверді горючі матеріали. 6. Величина періоду індукції τінд при ВЗ залежить від агрегатного стану горючої речовини і потужності ДЗ.

Слайд 8

Описание слайда:

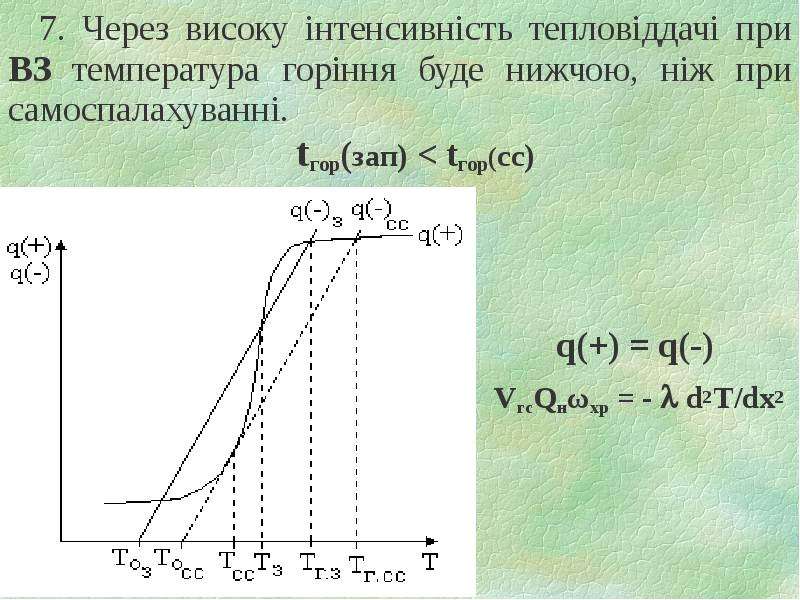

7. Через високу інтенсивність тепловіддачі при ВЗ температура горіння буде нижчою, ніж при самоспалахуванні. 7. Через високу інтенсивність тепловіддачі при ВЗ температура горіння буде нижчою, ніж при самоспалахуванні. tгор(зап) < tгор(сс) q(+) = q(-) VгсQнωхр = -  d2T/dх2

Слайд 9

Описание слайда:

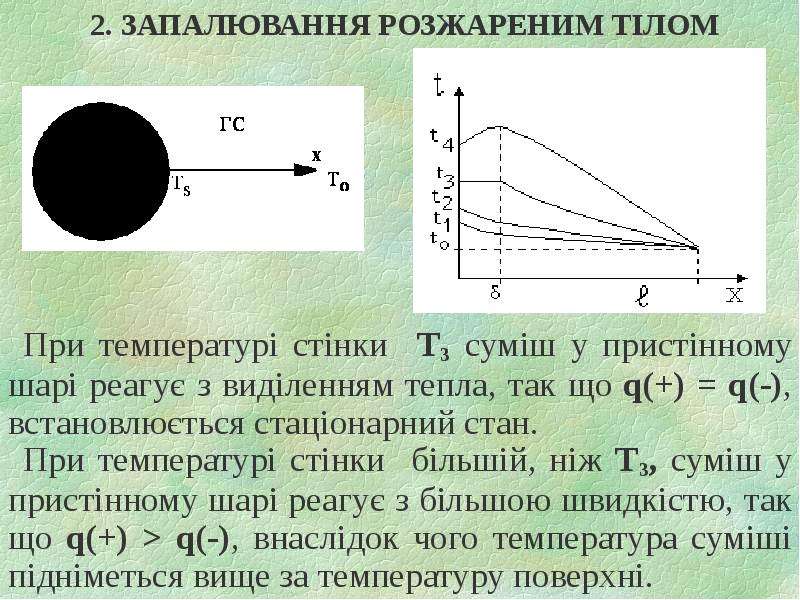

2. ЗАПАЛЮВАННЯ РОЗЖАРЕНИМ ТІЛОМ 2. ЗАПАЛЮВАННЯ РОЗЖАРЕНИМ ТІЛОМ При температурі стінки Т3 суміш у пристінному шарі реагує з виділенням тепла, так що q(+) = q(-), встановлюється стаціонарний стан. При температурі стінки більшій, ніж Т3, суміш у пристінному шарі реагує з більшою швидкістю, так що q(+) > q(-), внаслідок чого температура суміші підніметься вище за температуру поверхні.

Слайд 10

Описание слайда:

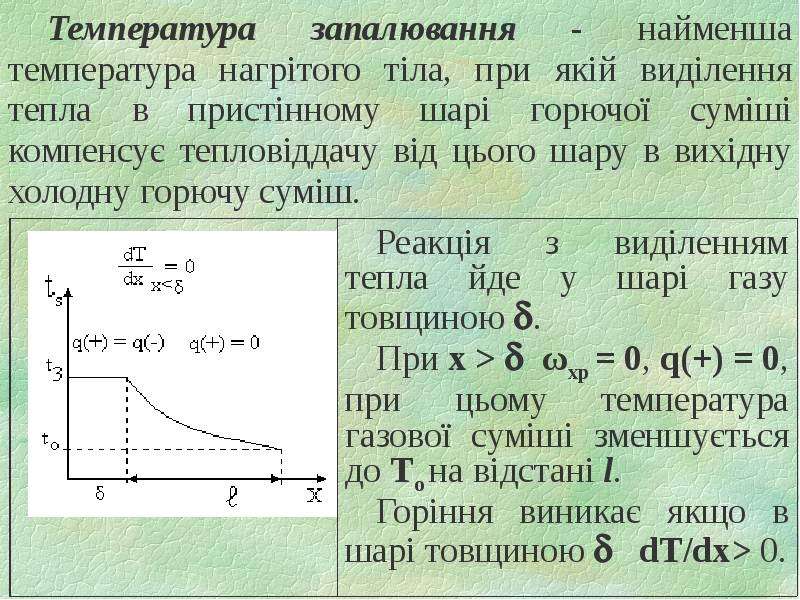

Температура запалювання - найменша температура нагрітого тіла, при якій виділення тепла в пристінному шарі горючої суміші компенсує тепловіддачу від цього шару в вихідну холодну горючу суміш. Температура запалювання - найменша температура нагрітого тіла, при якій виділення тепла в пристінному шарі горючої суміші компенсує тепловіддачу від цього шару в вихідну холодну горючу суміш.

Слайд 11

Описание слайда:

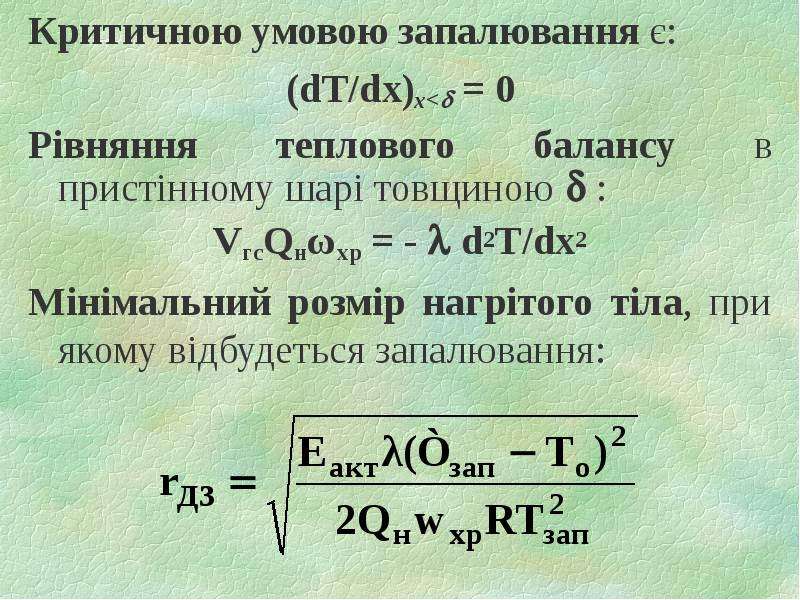

Критичною умовою запалювання є: Критичною умовою запалювання є: (dT/dx)х

Слайд 12

Описание слайда:

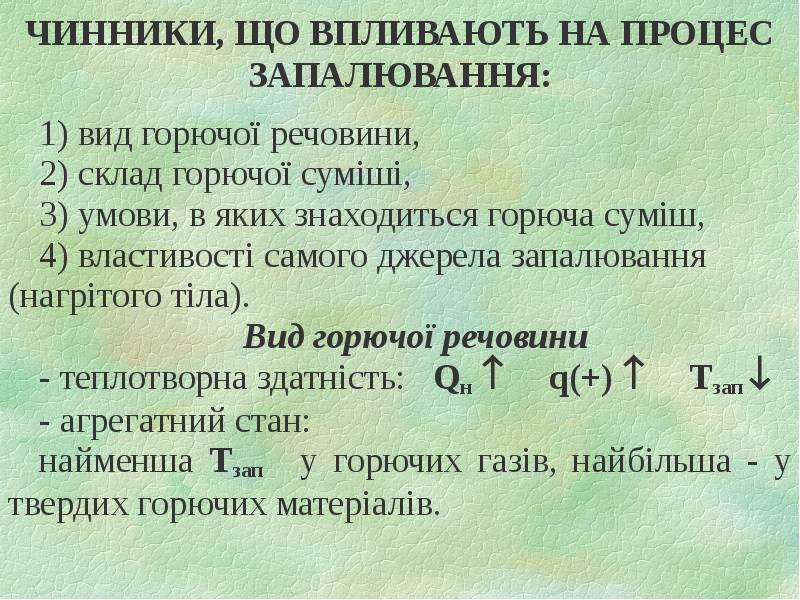

ЧИННИКИ, ЩО ВПЛИВАЮТЬ НА ПРОЦЕС ЗАПАЛЮВАННЯ: 1) вид горючої речовини, 2) склад горючої суміші, 3) умови, в яких знаходиться горюча суміш, 4) властивості самого джерела запалювання (нагрітого тіла). Вид горючої речовини - теплотворна здатність: Qн  q(+)  Tзап  - агрегатний стан: найменша Tзап у горючих газів, найбільша - у твердих горючих матеріалів.

Слайд 13

Описание слайда:

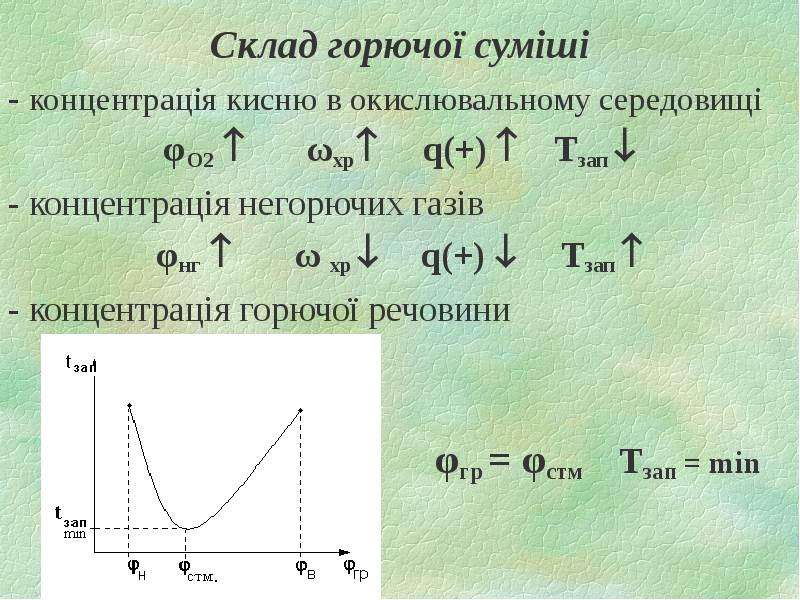

Склад горючої суміші Склад горючої суміші - концентрація кисню в окислювальному середовищі φО2  ωхр q(+)  Tзап  - концентрація негорючих газів φнг  ω хр  q(+)  Tзап  - концентрація горючої речовини φгр = φстм Tзап = min

Слайд 14

Описание слайда:

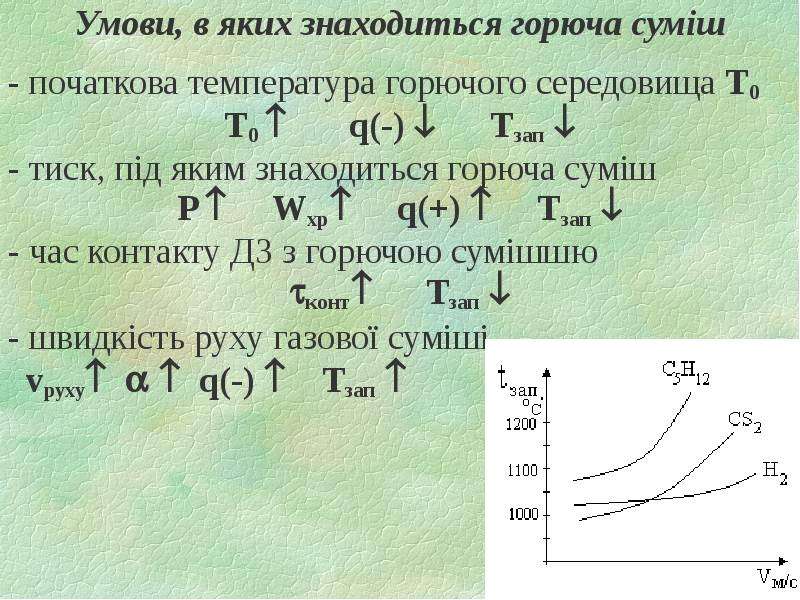

Умови, в яких знаходиться горюча суміш - початкова температура горючого середовища Т0 T0  q(-)  Tзап  - тиск, під яким знаходиться горюча суміш Р  Wхр q(+)  Tзап  - час контакту ДЗ з горючою сумішшю конт Tзап  - швидкість руху газової суміші vруху   q(-)  Tзап 

Слайд 15

Описание слайда:

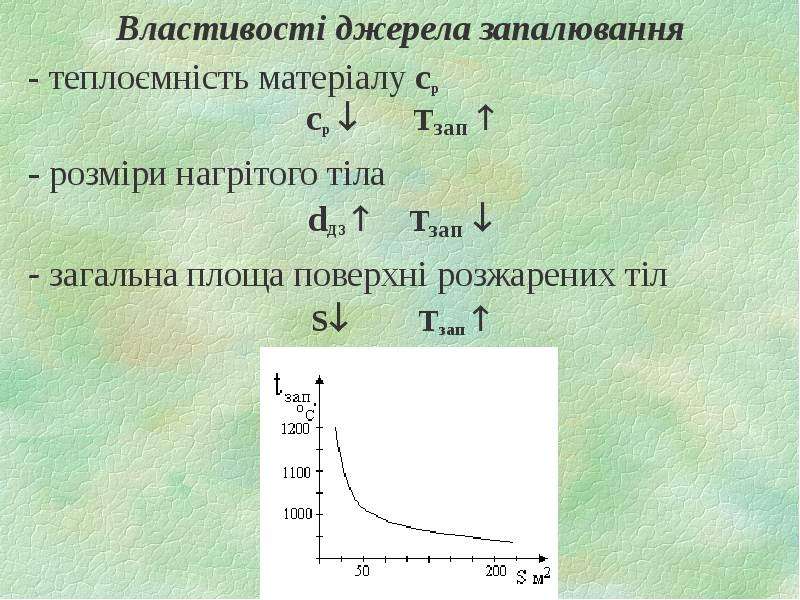

Властивості джерела запалювання Властивості джерела запалювання - теплоємність матеріалу ср ср  Tзап  - розміри нагрітого тіла dДЗ  Tзап  - загальна площа поверхні розжарених тіл S Tзап 

Слайд 16

Описание слайда:

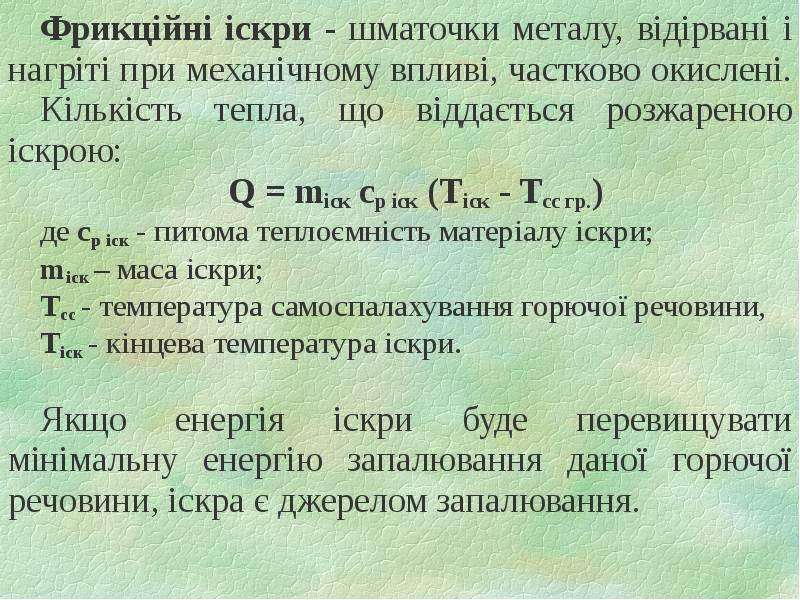

Фрикційні іскри - шматочки металу, відірвані і нагріті при механічному впливі, частково окислені. Фрикційні іскри - шматочки металу, відірвані і нагріті при механічному впливі, частково окислені. Кількість тепла, що віддається розжареною іскрою: Q = mіск cp іск (Tіск - Tсс гр.) де cp іск - питома теплоємність матеріалу іскри; mіск – маса іскри; Tсс - температура самоспалахування горючої речовини, Tіск - кінцева температура іскри. Якщо енергія іскри буде перевищувати мінімальну енергію запалювання даної горючої речовини, іскра є джерелом запалювання.

Слайд 17

Описание слайда:

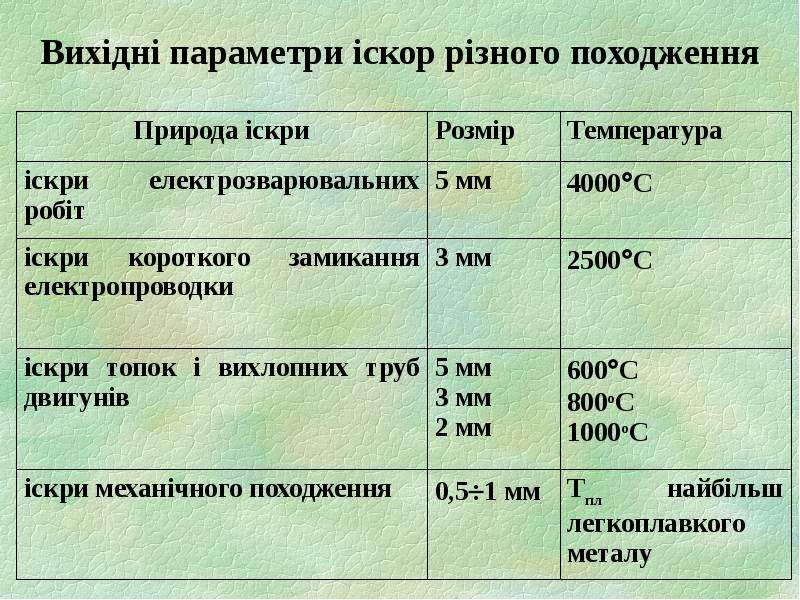

Вихідні параметри іскор різного походження

Слайд 18

Описание слайда:

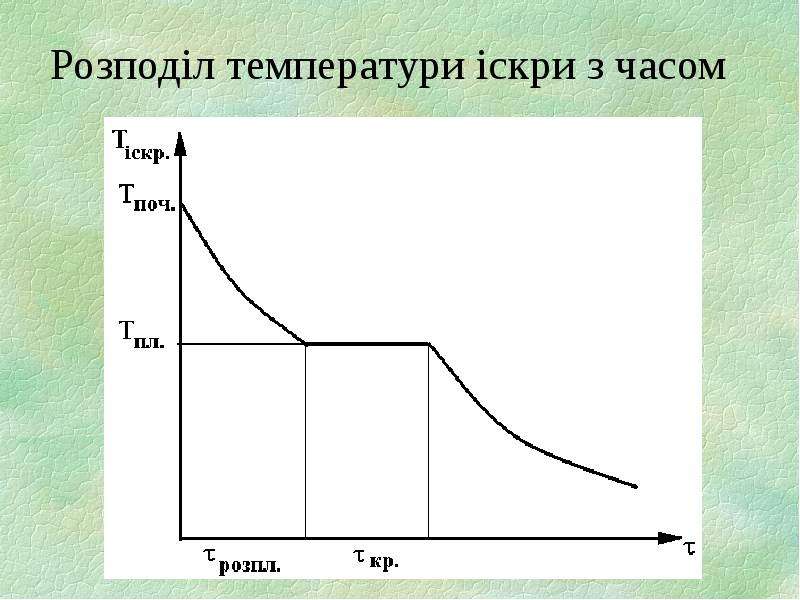

Розподіл температури іскри з часом

Слайд 19

Описание слайда:

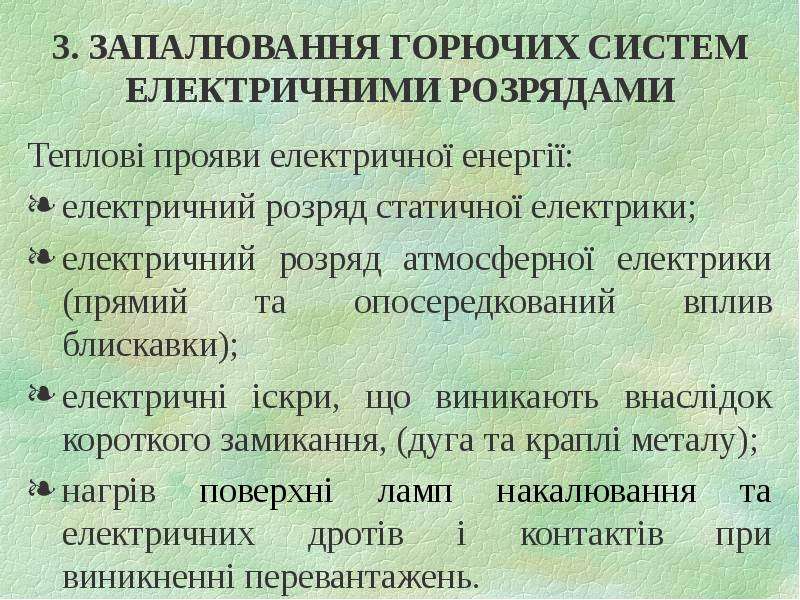

3. ЗАПАЛЮВАННЯ ГОРЮЧИХ СИСТЕМ ЕЛЕКТРИЧНИМИ РОЗРЯДАМИ Теплові прояви електричної енергії: електричний розряд статичної електрики; електричний розряд атмосферної електрики (прямий та опосередкований вплив блискавки); електричні іскри, що виникають внаслідок короткого замикання, (дуга та краплі металу); нагрів поверхні ламп накалювання та електричних дротів і контактів при виникненні перевантажень.

Слайд 20

Описание слайда:

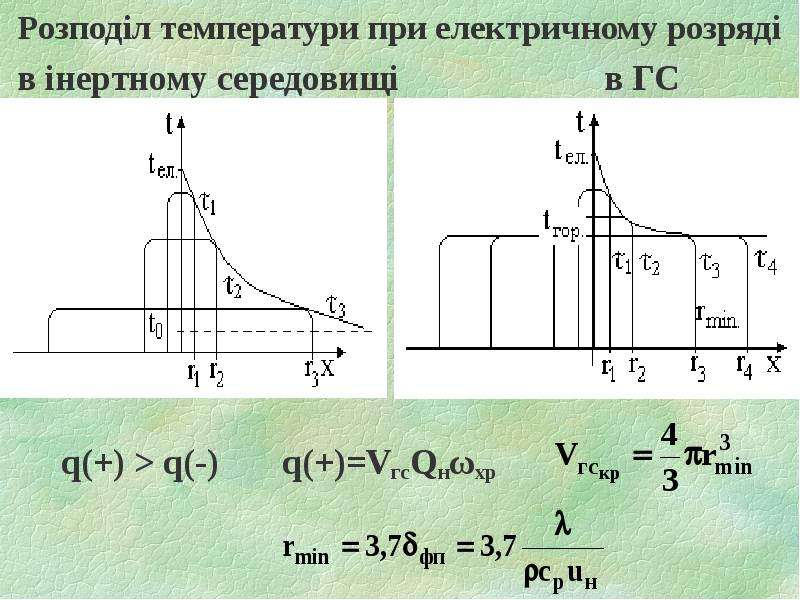

Розподіл температури при електричному розряді в інертному середовищі в ГС q(+) > q(-) q(+)=VгсQнωхр

Слайд 21

Описание слайда:

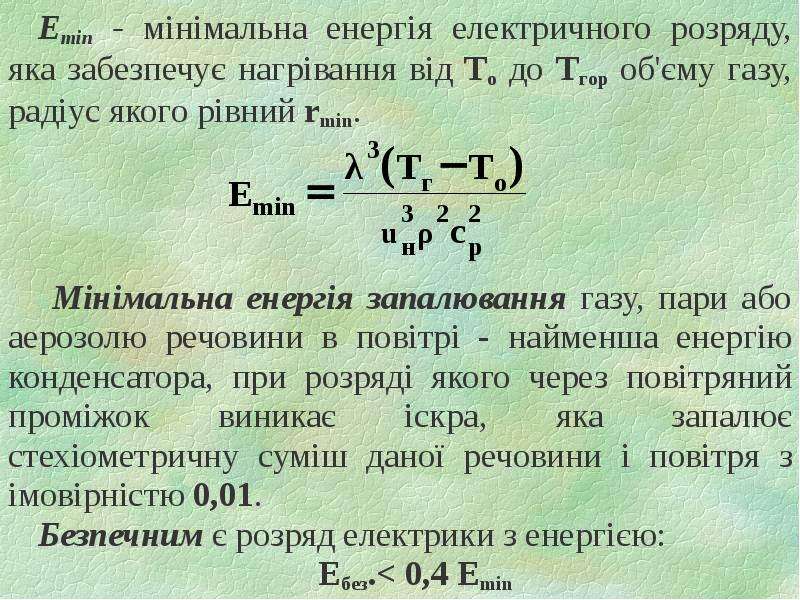

Emin - мінімальна енергія електричного розряду, яка забезпечує нагрівання від То до Тгор об'єму газу, радіус якого рівний rmin. Emin - мінімальна енергія електричного розряду, яка забезпечує нагрівання від То до Тгор об'єму газу, радіус якого рівний rmin. Мінімальна енергія запалювання газу, пари або аерозолю речовини в повітрі - найменша енергію конденсатора, при розряді якого через повітряний проміжок виникає іскра, яка запалює стехіометричну суміш даної речовини і повітря з імовірністю 0,01. Безпечним є розряд електрики з енергією: Ебез.< 0,4 Emin

Слайд 22

Описание слайда:

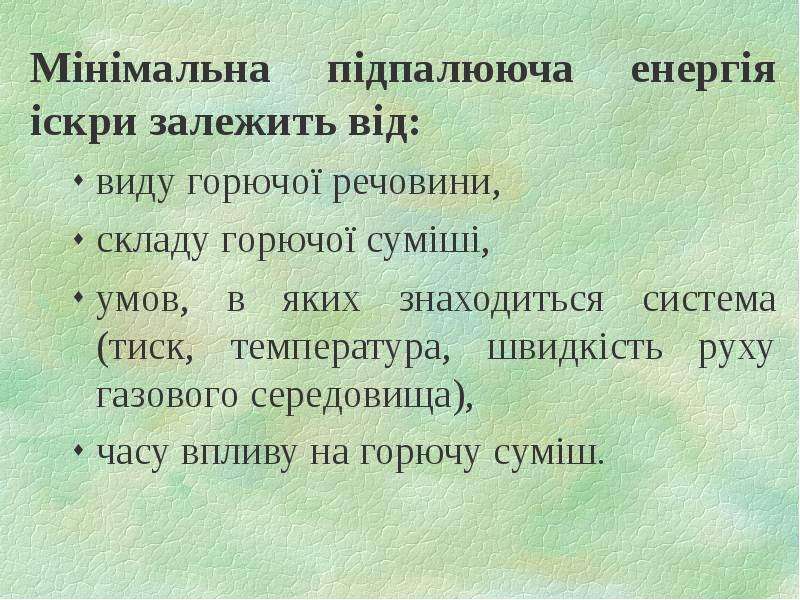

Мінімальна підпалююча енергія іскри залежить від: Мінімальна підпалююча енергія іскри залежить від: виду горючої речовини, складу горючої суміші, умов, в яких знаходиться система (тиск, температура, швидкість руху газового середовища), часу впливу на горючу суміш.

Слайд 23

Описание слайда:

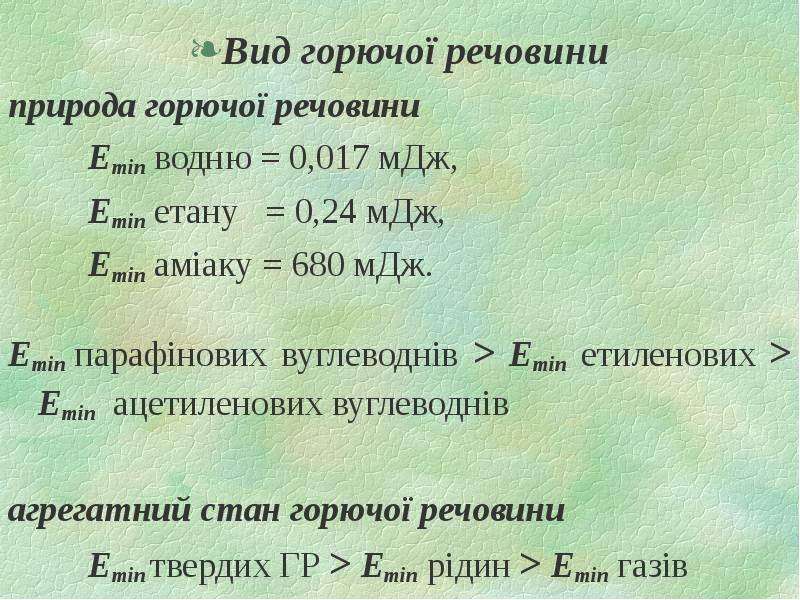

Вид горючої речовини Вид горючої речовини природа горючої речовини Emin водню = 0,017 мДж, Emin етану = 0,24 мДж, Emin аміаку = 680 мДж. Emin парафінових вуглеводнів > Emin етиленових > Emin ацетиленових вуглеводнів агрегатний стан горючої речовини Emin твердих ГР > Emin рідин > Emin газів

Слайд 24

Описание слайда:

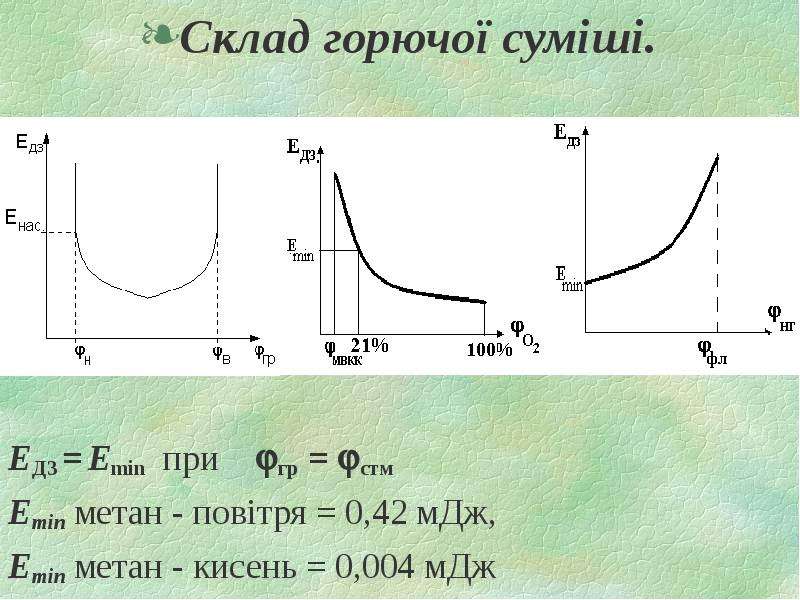

Склад горючої суміші. Склад горючої суміші. EДЗ = Emin при гр = стм Emin метан - повітря = 0,42 мДж, Emin метан - кисень = 0,004 мДж

Слайд 25

Описание слайда:

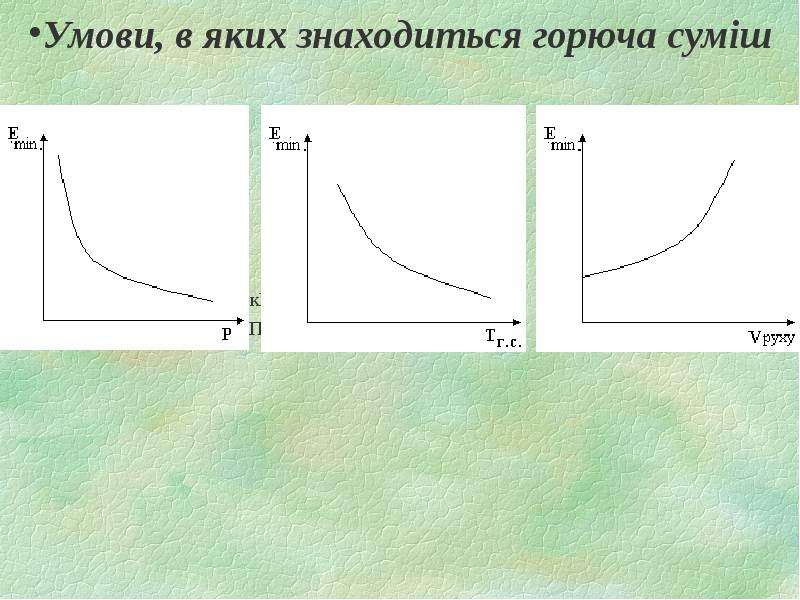

Умови, в яких знаходиться горюча суміш Emin метан - повітря (Р = 100 кПа) = 0,42 мДж, Emin метан - повітря (Р = 10 кПа) = 25 мДж

Слайд 26

Описание слайда:

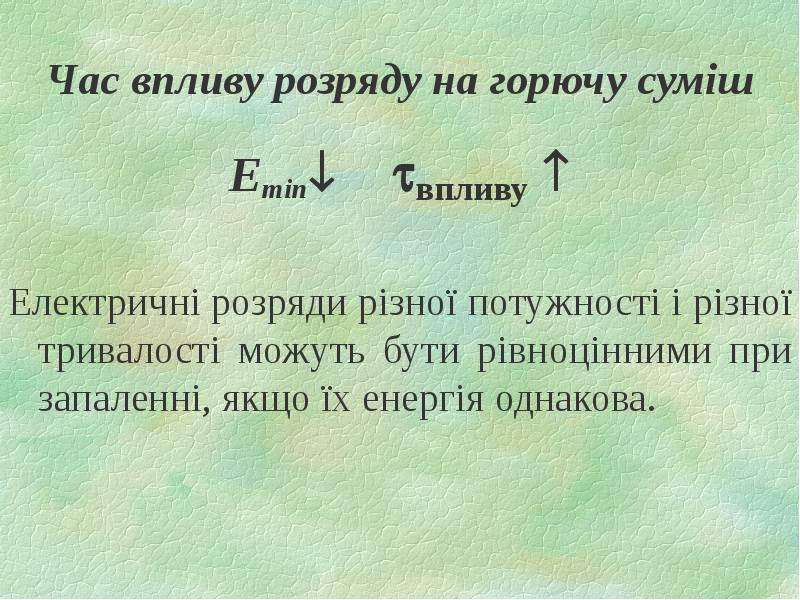

Час впливу розряду на горючу суміш Emin впливу  Електричні розряди різної потужності і різної тривалості можуть бути рівноцінними при запаленні, якщо їх енергія однакова.

Слайд 27

Описание слайда:

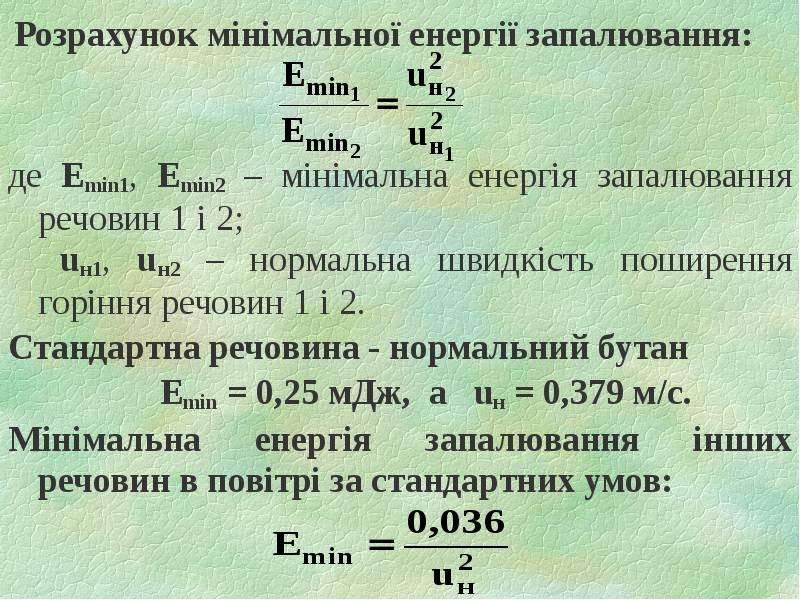

Розрахунок мінімальної енергії запалювання: де Еmin1, Еmin2 – мінімальна енергія запалювання речовин 1 і 2; uн1, uн2 – нормальна швидкість поширення горіння речовин 1 і 2. Стандартна речовина - нормальний бутан Еmin = 0,25 мДж, а uн = 0,379 м/с. Мінімальна енергія запалювання інших речовин в повітрі за стандартних умов:

Слайд 28

Описание слайда:

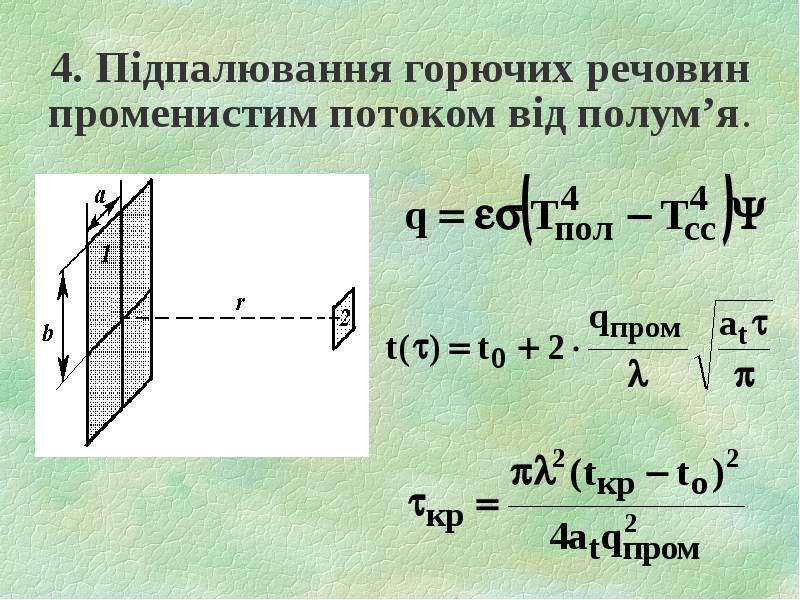

4. Підпалювання горючих речовин променистим потоком від полум’я.

Слайд 29

Описание слайда:

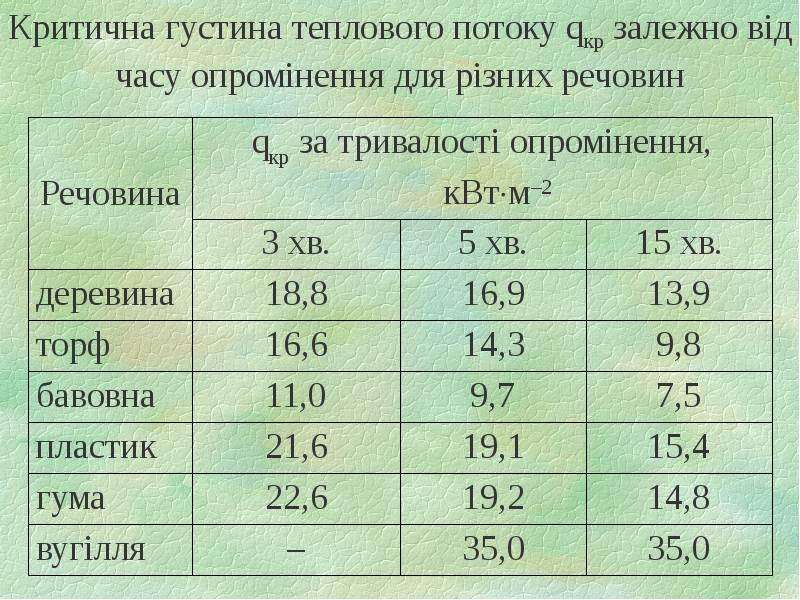

Критична густина теплового потоку qкр залежно від часу опромінення для різних речовин

Слайд 30

Описание слайда:

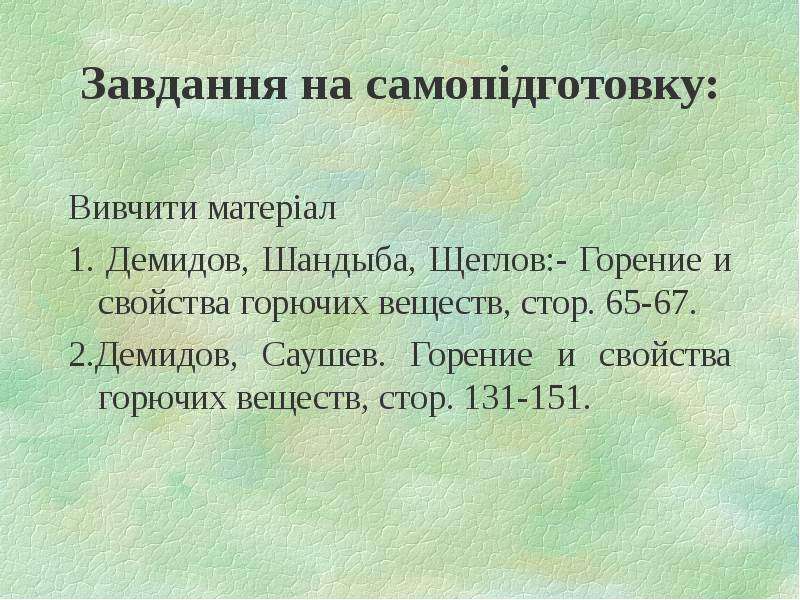

Завдання на самопідготовку: Вивчити матеріал 1. Демидов, Шандыба, Щеглов:- Горение и свойства горючих веществ, стор. 65-67. 2.Демидов, Саушев. Горение и свойства горючих веществ, стор. 131-151.
