Слайд 1

Описание слайда:

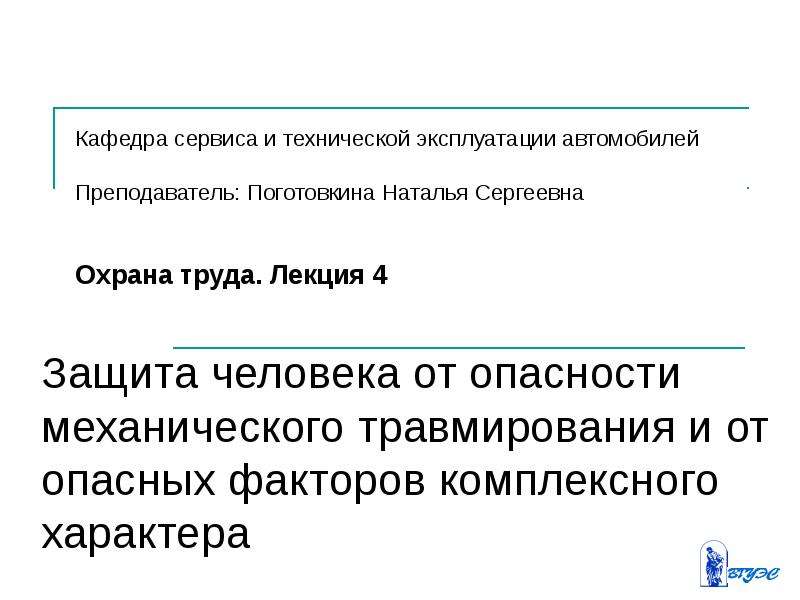

Кафедра сервиса и технической эксплуатации автомобилей Преподаватель: Поготовкина Наталья Сергеевна Охрана труда. Лекция 4 Защита человека от опасности механического травмирования и от опасных факторов комплексного характера

Слайд 2

Описание слайда:

Содержание лекции Способы защиты от механического воздействия. Средства индивидуальной защиты человека от механических негативных факторов. Методы пожарной защиты на промышленных объектах. Методы защиты от статического электричества и молнии. Методы обеспечения безопасности герметичных систем, работающих под давлением.

Слайд 3

Описание слайда:

Механическое травмирование человека - - повреждение кожных покровов, мышц, костей, сухожилий, позвоночника, глаз, головы и других частей тела.

Слайд 4

Описание слайда:

Причины травм: шероховатость поверхности; острые кромки и грани инструмента и оборудования; движущиеся механизмы и машины; незащищенные элементы производственного оборудования; передвигающиеся изделия, материалы, заготовки; разрушающиеся конструкции; падение с высоты; возможны травмы глаз острыми предметами, образующимися при обработке материалов.

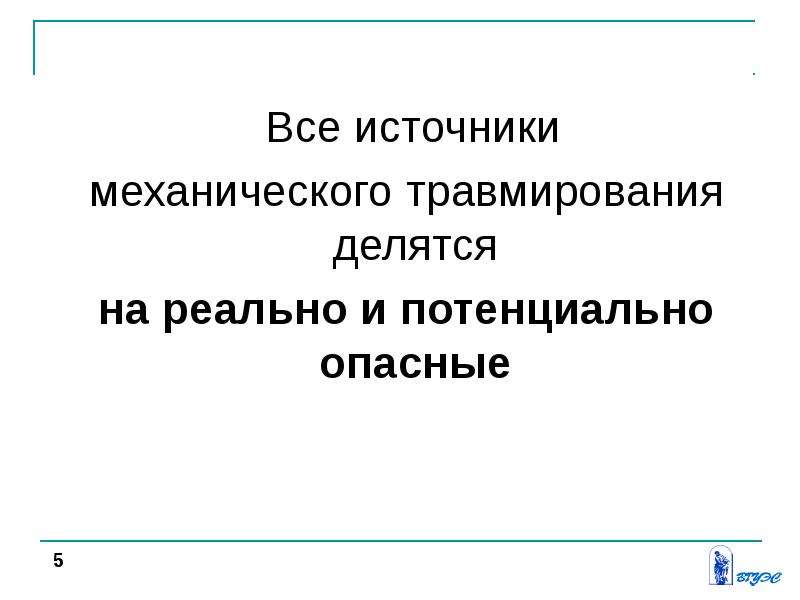

Слайд 5

Описание слайда:

Все источники Все источники механического травмирования делятся на реально и потенциально опасные

Слайд 6

Описание слайда:

Реально опасные источники механического травмирования: шероховатости поверхности; риски, заусенцы; острые кромки и выступы на частях оборудования; подвижные заготовки при работе на металлообрабатывающих станках; рабочие органы штамповочного и прессового оборудования; частицы абразива при заточке инструмента; движущиеся грузоподъемные машины и средства транспорта.

Слайд 7

Описание слайда:

Потенциально опасные источники механического травмирования: сосуды, работающие под давлением; штабели материалов, готовых изделий (при неправильной укладке могут обрушаться); площадки обслуживания оборудования на высоте; лестницы (при несоответствии их требованиям безопасности).

Слайд 8

Описание слайда:

Другие причины получения механических травм: падение на скользком полу (на полу могут оказаться пятна разлившегося или вытекшего из оборудования масла); падение с высоты; наезд технологического транспорта (вагонетки, погрузчики), передвигающегося в рабочей зоне; воздействие роботов и манипуляторов при попадании человека в зону их действия; разрушение емкостей, находящихся под давлением; падение предметов или человека с высоты; обрушение строительных конструкций.

Слайд 9

Описание слайда:

Средства защиты от механических опасностей делятся на Средства защиты от механических опасностей делятся на коллективные и индивидуальные

Слайд 10

Описание слайда:

Средства коллективной защиты от механического травмирования. оградительные устройства (кожухи, дверцы, щиты, козырьки, планки, барьеры, экраны); предохранительные устройства (блокировочные, ограничительные); тормозные устройства; устройства автоматического контроля и сигнализации (информационные, предупреждающие, аварийные, ответные); устройства дистанционного управления (стационарные, передвижные); знаки безопасности. ГОСТ 12.4.125-83.ССБТ. Средства коллективной защиты работающих от механического травмирования. Классификация.

Слайд 11

Описание слайда:

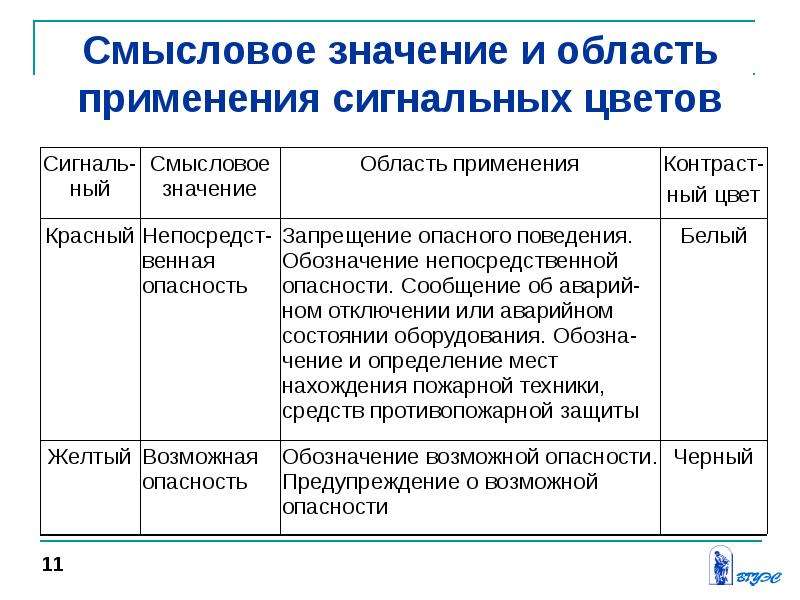

Смысловое значение и область применения сигнальных цветов

Слайд 12

Описание слайда:

Смысловое значение и область применения сигнальных цветов

Слайд 13

Описание слайда:

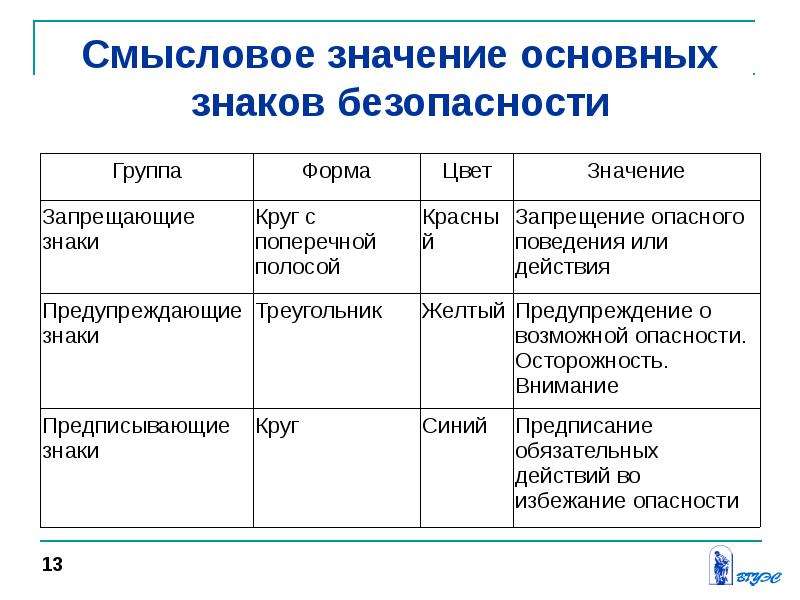

Смысловое значение основных знаков безопасности

Слайд 14

Описание слайда:

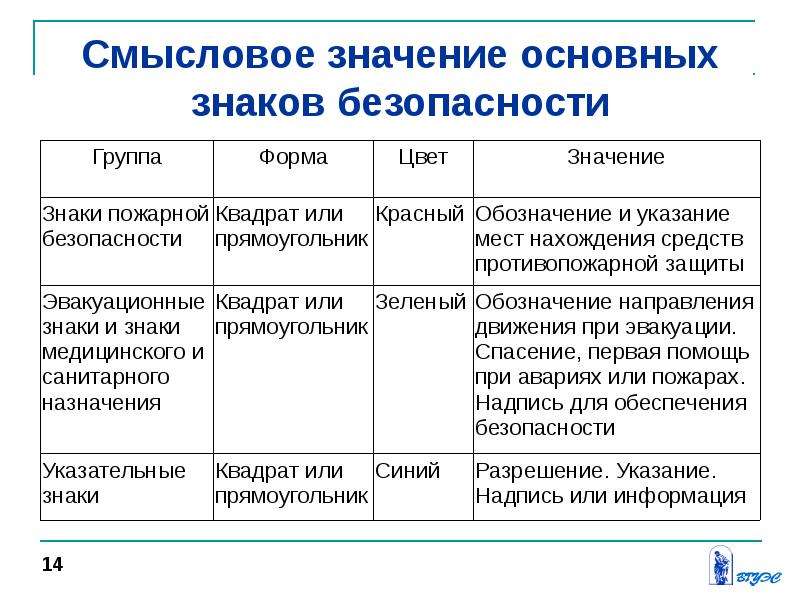

Смысловое значение основных знаков безопасности

Слайд 15

Описание слайда:

Средства индивидуальной защиты от механического травмирования специальная одежда; специальная обувь; средства защиты рук; средства защиты глаз и лица; средства защиты головы; предохранительные пояса; организационные мероприятия (инструктажи, стажировки).

Слайд 16

Описание слайда:

Пожарная безопасность. Нормативная база ФЗ «О пожарной безопасности» от 21.12.94г. №69-ФЗ. ГОСТ 12.1.033-81 «ССБТ. Пожарная безопасность. Термины и определения». ГОСТ 12.1.004-9 «Пожарная безопасность. Общие требования».

Слайд 17

Описание слайда:

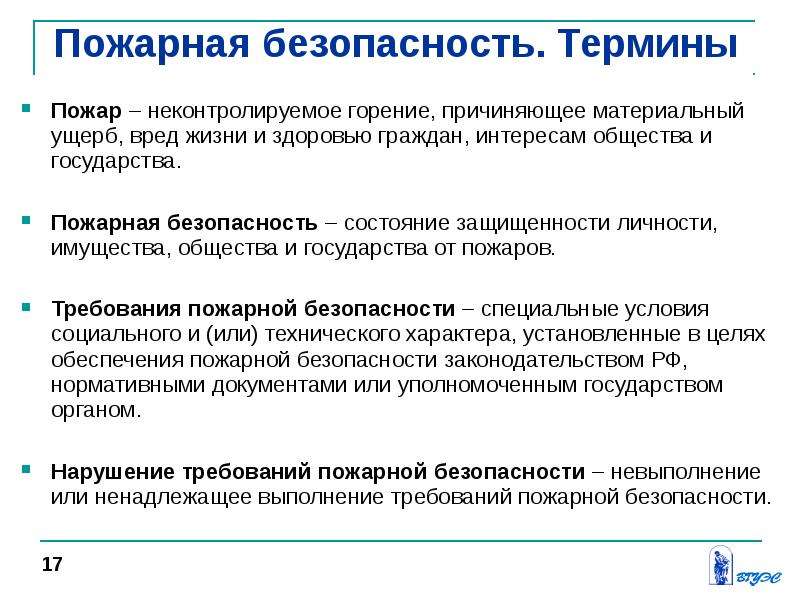

Пожарная безопасность. Термины Пожар – неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства. Пожарная безопасность – состояние защищенности личности, имущества, общества и государства от пожаров. Требования пожарной безопасности – специальные условия социального и (или) технического характера, установленные в целях обеспечения пожарной безопасности законодательством РФ, нормативными документами или уполномоченным государством органом. Нарушение требований пожарной безопасности – невыполнение или ненадлежащее выполнение требований пожарной безопасности.

Слайд 18

Описание слайда:

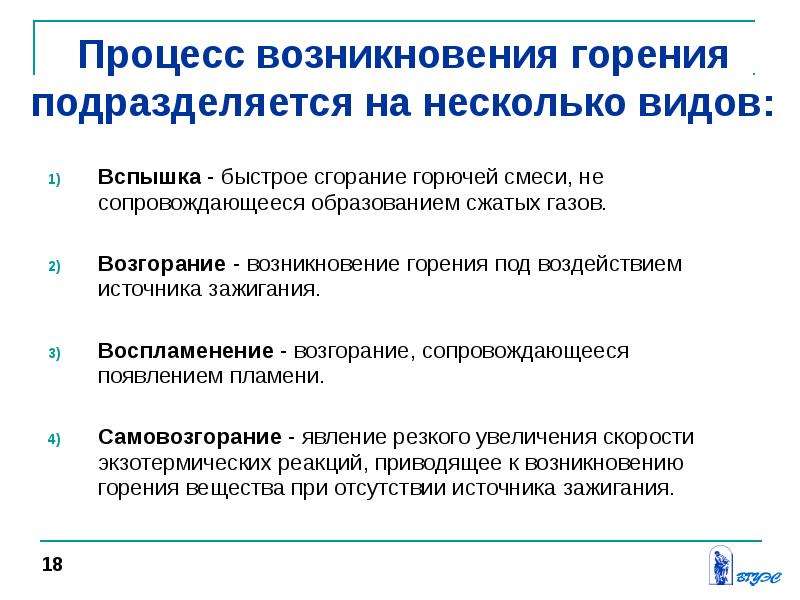

Процесс возникновения горения подразделяется на несколько видов: Вспышка - быстрое сгорание горючей смеси, не сопровождающееся образованием сжатых газов. Возгорание - возникновение горения под воздействием источника зажигания. Воспламенение - возгорание, сопровождающееся появлением пламени. Самовозгорание - явление резкого увеличения скорости экзотермических реакций, приводящее к возникновению горения вещества при отсутствии источника зажигания.

Слайд 19

Описание слайда:

Процесс возникновения горения подразделяется на несколько видов: Самовоспламенение - самовозгорание, сопровождающееся появлением пламени. Взрыв - чрезвычайно быстрое химическое (взрывчатое) превращение, сопровождающееся выделением энергии и образованием сжатых газов, способных производить механическую работу. Возникновение горения веществ и материалов при воздействии тепловых импульсов с температурой выше температуры воспламенения характеризуется как возгорание. Возникновение горения при температурах ниже температуры самовоспламенения относится к процессу самовозгорания.

Слайд 20

Описание слайда:

Противопожарная профилактика – комплекс организационных и технических мероприятий по предупреждению, локализации и ликвидации пожаров, а также по обеспечению безопасной эвакуации людей и материальных ценностей в случае пожара.

Слайд 21

Описание слайда:

Мероприятия по пожарной профилактике Организационные: правильная эксплуатация машин и внутризаводского транспорта, правильное содержание зданий, территории, противопожарный инструктаж работников, издание приказов по вопросам усиления пожарной безопасности. Технические: соблюдение противопожарных правил, норм при проектировании зданий, при устройстве оборудования, отопления, вентиляции, освещения, правильное размещение оборудования. Мероприятия режимного характера: запрещение курения в неустановленных местах, производства сварочных и других огневых работ в пожароопасных помещениях. Эксплуатационные: своевременные профилактические осмотры, ремонты и испытания технологического оборудования.

Слайд 22

Описание слайда:

Система противопожарной защиты Применение строительных конструкций с нормируемым пределом огнестойкости. Пожарная сигнализация. Установки автоматического пожаротушения. Эвакуация людей. Устройства, обеспечивающие ограничение распространение пожара. Система оповещения о пожаре. Применение СИЗ и СКЗ. Система противодымной защиты.

Слайд 23

Описание слайда:

Спасение людей при пожаре Спасение – вынужденное перемещение людей наружу при воздействии на них опасных факторов пожара или при возникновении непосредственной угрозы этого воздействия. Эвакуация – процесс организованного самостоятельного движения людей наружу из помещений, в которых имеется возможность воздействия на них факторов пожара. Эвакуация осуществляется через эвакуационные выходы.

Слайд 24

Описание слайда:

Спасение людей при пожаре Для того, чтобы обеспечить эвакуацию людей из объекта или защиту людей в пределах объекта, необходимо: установить количество, размеры и конструктивное положение эвакуационных путей, выходов; обеспечить возможность беспрепятственного передвижения по эвакуационным путям; организовать при необходимости управление движением людей по эвакуационным путям (световые указатели, звуковые и речевые оповещатели); организовать применение СИЗ и СКЗ людей от опасных факторов пожара (убежища); применение систем противодымной защиты должно обеспечить незадымление, снижение температуры на путях эвакуации.

Слайд 25

Описание слайда:

Средства пожаротушения вода; водяной пар применяется в условиях ограниченного воздухообмена, в закрытых помещениях с наиболее опасными технологическими процессами; водяные струи - для тушения твердых материалов, нефтепродуктов; пена применяется для тушения твердых и жидких веществ, не вступающих во взаимодействие с водой; газы - для тушения пожаров в электроустановках; порошковые составы - для гашения пожаров щелочных металлов и металлоорганических соединений; песок, грунт.

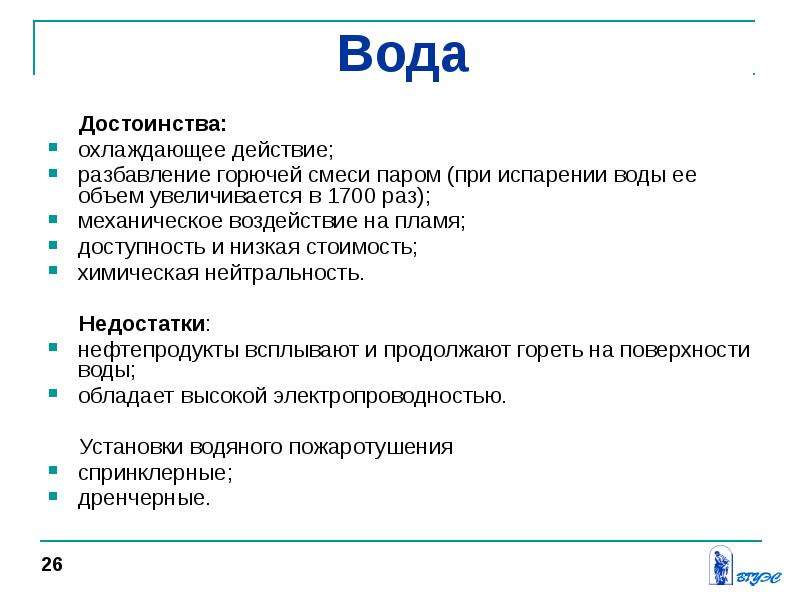

Слайд 26

Описание слайда:

Вода Достоинства: охлаждающее действие; разбавление горючей смеси паром (при испарении воды ее объем увеличивается в 1700 раз); механическое воздействие на пламя; доступность и низкая стоимость; химическая нейтральность. Недостатки: нефтепродукты всплывают и продолжают гореть на поверхности воды; обладает высокой электропроводностью. Установки водяного пожаротушения спринклерные; дренчерные.

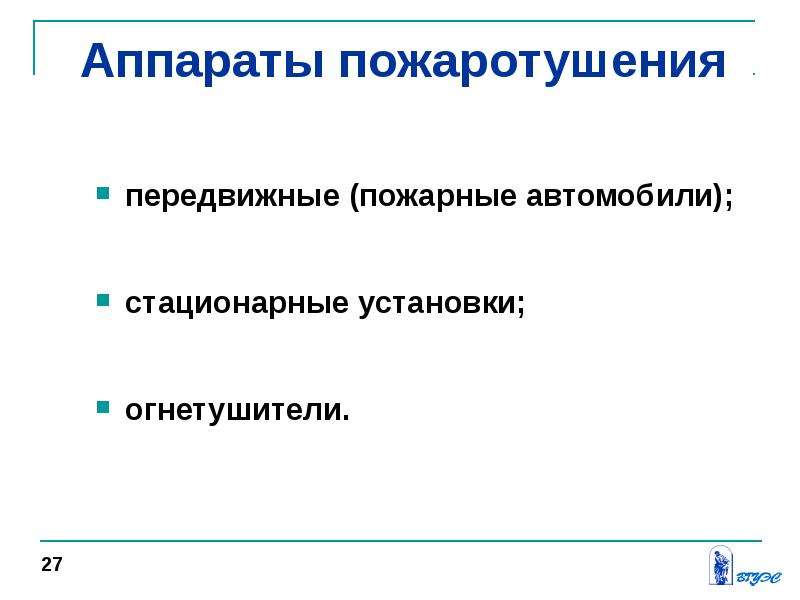

Слайд 27

Описание слайда:

Аппараты пожаротушения передвижные (пожарные автомобили); стационарные установки; огнетушители.

Слайд 28

Описание слайда:

Пожарные автомобили предназначены для изготовления огнегасящих веществ, используются для ликвидации пожаров на значительном расстоянии от их дислокации. Делятся на: автоцистерны (вода, воздушно-механическая пена); специальные (АП3, порошок ПС и ПСБ3 3,2т); аэродромные (вода, хладон).

Слайд 29

Описание слайда:

Стационарные установки предназначены для тушения пожаров в начальной стадии их возникновения без участия человека. Могут быть автоматическими и ручными с дистанционным управлением. Делятся на: водяные; пенные; газовые; порошковые; паровые.

Слайд 30

Описание слайда:

Огнетушители – устройства для гашения пожаров огнегасящим веществом, которое он выпускает после приведения его в действие, используется для ликвидации небольших пожаров. В качестве огнетушащих веществ используются: химическая или воздухомеханическая пена; диоксид углерода (в жидком состоянии); аэрозоли и порошки, в состав которых входит бром. Огнетушители маркируются буквами (вид огнетушителя по разряду) и цифрами (объем).

Слайд 31

Описание слайда:

Классификация огнетушителей По подвижности: ручные до 10 литров; передвижные; стационарные. По огнетушащему составу: жидкостные (заряд состоит из воды или воды с добавками); углекислотные (СО2); химпенные (водные растворы кислот и щелочей); воздушно-пенные; хладоновые (хладоны 114В2 и 13В1); порошковые (ПС, ПСБ-3, ПФ, П-1А, СИ-2); комбинированные.

Слайд 32

Описание слайда:

Электробезопасность – это система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

Слайд 33

Описание слайда:

Действие электрического тока на организм человека термическое (ожоги, нагрев до высокой температуры сосудов, нервов, сердца и мозга); электролитическое (разложение органических жидкостей, в том числе и крови); механическое (судорожное сокращение мышц, отбрасывание, отдергивание); биологическое (спазм, раздражение и возбуждение тканей и органов, специфическое воздействие на сердечно-сосудистую систему - эффект фибрилляции).

Слайд 34

Описание слайда:

Виды поражения организма эл. током электрические травмы это чётко выраженные местные нарушения целостности тканей организма, вызванные воздействием эл. тока или эл. дуги. Обычно это поверхностные повреждения, т. е. поражения кожи, а иногда других мягких тканей, а также связок и костей. электрические удары это возбуждение живых тканей электрическим током, проходящим через организм, сопровождающееся непроизвольными судорожными сокращениями мышц.

Слайд 35

Описание слайда:

Электрические травмы электрический ожог токовый; дуговой; смешанный металлизация кожи;

Слайд 36

Описание слайда:

Электрические удары делятся на четыре степени: I - судорожное сокращение мышц без потери сознания. II - судорожное сокращение мышц с потерей сознания, но с сохранившимся дыханием и работой сердца. III – потеря сознания и нарушение сердечной деятельности или дыхания (или того и другого вместе). IV – состояние клинической смерти, то есть отсутствие дыхания и кровообращения.

Слайд 37

Описание слайда:

Причины поражения эл. током Прикосновение к токоведущим частям, находящимся под напряжением; прикосновение к отключенным частям, на которых напряжение может иметь место: в случае остаточного заряда; в случае ошибочного включения эл. установки или несогласованных действий обслуживающего персонала; в случае разряда молнии в эл. установку или вблизи; поражение через эл. дугу при напряжении эл. установки выше 1кВ, при приближении на недопустимо малое расстояние; действие атмосферного электричества при газовых разрядах; освобождение человека, находящегося под напряжением.

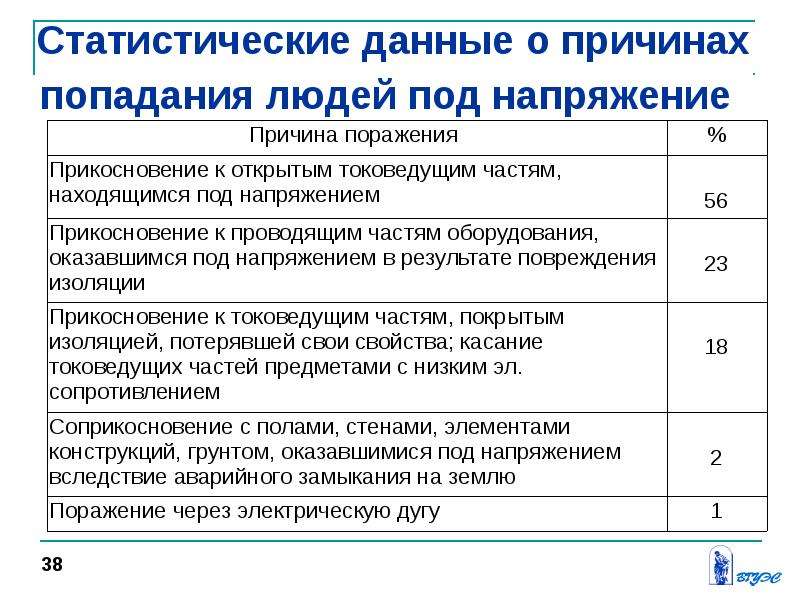

Слайд 38

Описание слайда:

Статистические данные о причинах попадания людей под напряжение

Слайд 39

Описание слайда:

Факторы, влияющие на опасность поражения электрическим током величина напряжения; род тока (до 500 В опаснее переменный ток); частота тока (самый опасный диапазон f = 40…100 Гц); путь тока через тело человека; сопротивление тела человека (расчетное значение 1000 Ом); время действия тока; условия внешней среды (температура, влажность влияют на сопротивление).

Слайд 40

Описание слайда:

Классификация помещений по электроопасности Без повышенной опасности. Сухие помещения с нормальной температурой, влажностью и изолирующими полами. С повышенной опасностью. Влажность >75%, t>350C, токопроводящая пыль, токопроводящие полы, возможность одновременного прикосновения человека к корпусам электрооборудования и заземлённым металлоконструкциям здания. Особо опасные. Влажность ~ 100%, химически агрессивная среда, наличие двух и более условий повышенной опасности.

Слайд 41

Описание слайда:

Ообеспечение электробезопасности на производстве обеспечение недоступности токоведущих частей оборудования; снижение напряжения прикосновения (а, следовательно, и тока через человека) до безопасного значения; ограничение продолжительности воздействия эл. тока на организм человека.

Слайд 42

Описание слайда:

Меры защиты от эл. тока организационные; организационно-технические; технические.

Слайд 43

Описание слайда:

Организационные меры защиты инструктаж; техника безопасности; правильная организация рабочего места; режим труда и отдыха; применение СИЗ; применение предупреждающих плакатов и знаков безопасности; подбор кадров.

Слайд 44

Описание слайда:

Средства индивидуальной защиты Электрозащитные средства предназначены для защиты людей от поражения током, воздействия эл. дуги и электромагнитного поля. Основные - для работы в электроустановках напряжением выше 1 кВ: изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения. Дополнительные: диэлектрические перчатки, боты, ковры и колпаки; индивидуальные экранизирующие комплекты, изолирующие подставки и накладки; переносные заземления; оградительные устройства; плакаты и знаки безопасности.

Слайд 45

Описание слайда:

Организационно-технические меры защиты изолирование и ограждение токоведущих частей электрооборудования; применение блокировок; переносные заземлители; защитная изоляция; изолирование рабочего места.

Слайд 46

Описание слайда:

Виды изоляции рабочая – электрическая изоляция токоведущих частей электроустановки, обеспечивающая её нормальную работу и защиту от поражения эл. током; дополнительная – электрическая изоляция, предусмотренная дополнительно к рабочей изоляции для защиты от поражения эл. током в случае повреждения рабочей изоляции; двойная – электрическая изоляция, состоящая из рабочей и дополнительной изоляции.

Слайд 47

Описание слайда:

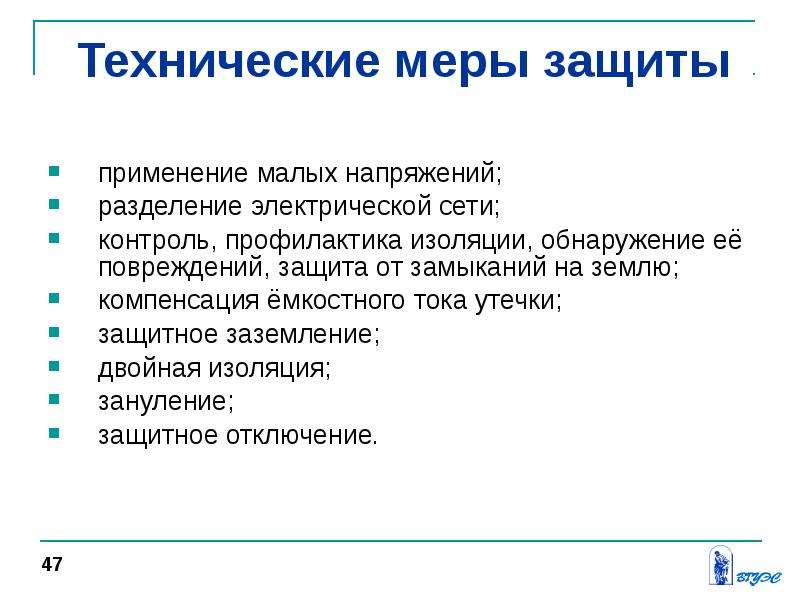

Технические меры защиты применение малых напряжений; разделение электрической сети; контроль, профилактика изоляции, обнаружение её повреждений, защита от замыканий на землю; компенсация ёмкостного тока утечки; защитное заземление; двойная изоляция; зануление; защитное отключение.

Слайд 48

Описание слайда:

Производственное оборудование и системы, находящиеся под давлением Сосуд, работающий под давлением – герметически закрытая емкость, предназначенная для ведения химических и тепловых процессов, а также для хранения и перевозки сжатых, сжиженных и растворенных газов и жидкостей, находящихся под избыточным давлением. При нарушении их герметичности и режимов эксплуатации возможны взрывы.

Слайд 49

Описание слайда:

Причины взрывов сосудов, компрессоров, баллонов, паровых котлов неправильное изготовление сосудов; нарушение режимов работы и правил эксплуатации; неисправность арматуры и контрольно-измерительных приборов; коррозия; механические удары; повышение давления; воздействие высоких температур или открытого пламени; неисправности предохранительных устройств.

Слайд 50

Описание слайда:

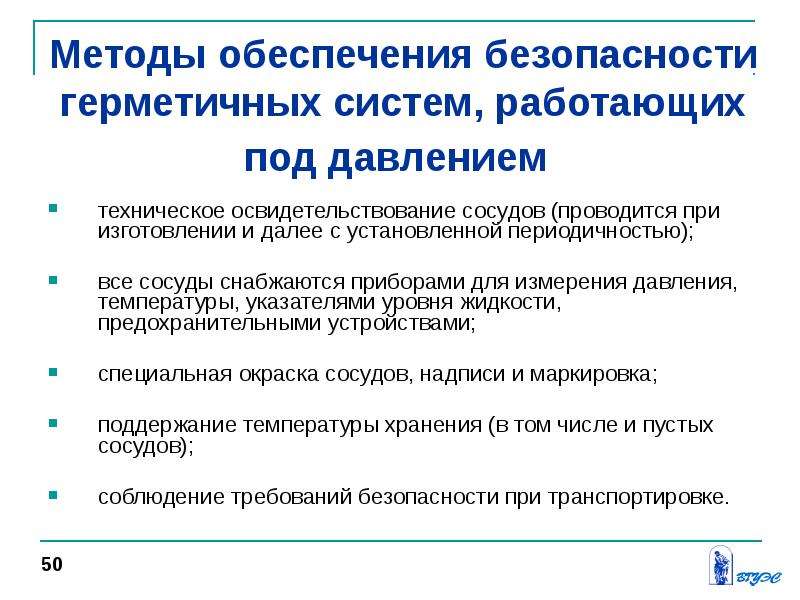

Методы обеспечения безопасности герметичных систем, работающих под давлением техническое освидетельствование сосудов (проводится при изготовлении и далее с установленной периодичностью); все сосуды снабжаются приборами для измерения давления, температуры, указателями уровня жидкости, предохранительными устройствами; специальная окраска сосудов, надписи и маркировка; поддержание температуры хранения (в том числе и пустых сосудов); соблюдение требований безопасности при транспортировке.

Слайд 51

Описание слайда:

Вопросы для самопроверки: Перечислите средства индивидуальной и коллективной защиты от механического травмирования. Что включает в себя система противопожарной защиты? Какие средства применяются для тушения пожара? Какое действие оказывает эл. ток на организм человека? Перечислите организационные меры защиты от эл. тока. Перечислите организационно-технические меры защиты от эл. тока. Перечислите технические меры защиты от эл. тока.

Слайд 52

Описание слайда:

Рекомендуемая литература: Раздорожный А.А. Охрана труда и производственная безопасность: учебник. – М.: «Экзамен», 2006. – 508 с. Пашуто В.П. Организация, нормирование и оплата труда на предприятии: учебно-практическое пособие. – М.: «КНОРУС», 2007. – 316 с. ГОСТ 12.4.125-83 ССБТ. Средства коллективной защиты работающих от механического травмирования. Классификация. ФЗ «О пожарной безопасности» от 21.12.94г. №69-ФЗ. ГОСТ 12.1.033-81 «ССБТ. Пожарная безопасность. Термины и определения». ГОСТ 12.1.004-9 «Пожарная безопасность. Общие требования».

Слайд 53

Описание слайда:

Рекомендуемая литература: ГОСТ12.1.009-76 (1999). ССБТ. Электробезопасность. Термины и определения. ГОСТ12.1.019-79 (2001). Электробезопасность. Общие требования и номенклатура видов защиты. ГОСТ 12.1.006 – 84 (1999). ССБТ. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля. ГОСТ 12.2.085 – 82 (1985). ССБТ. Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности.
