Слайд 1

Описание слайда:

Защита при авариях на радиационных объектах

Слайд 2

Описание слайда:

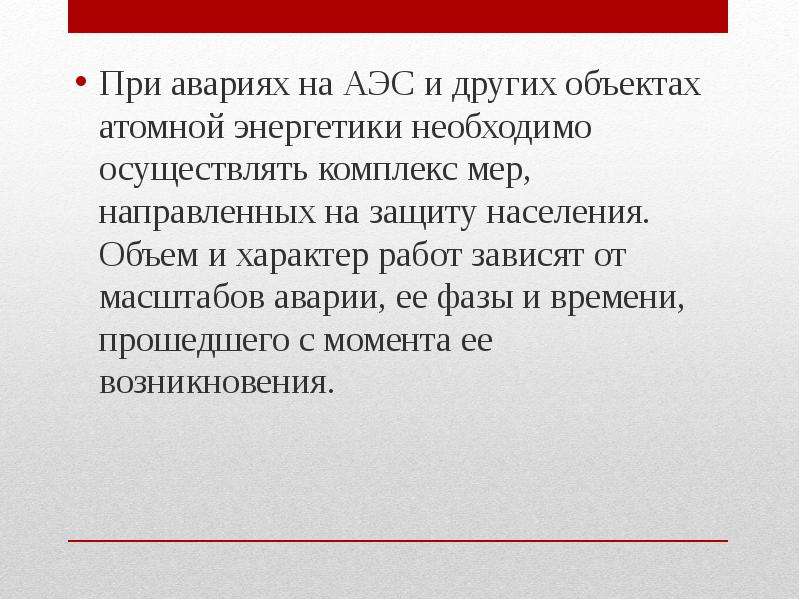

При авариях на АЭС и других объектах атомной энергетики необходимо осуществлять комплекс мер, направленных на защиту населения. Объем и характер работ зависят от масштабов аварии, ее фазы и времени, прошедшего с момента ее возникновения. При авариях на АЭС и других объектах атомной энергетики необходимо осуществлять комплекс мер, направленных на защиту населения. Объем и характер работ зависят от масштабов аварии, ее фазы и времени, прошедшего с момента ее возникновения.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

РЕЖИМ РАДИАЦИОННОЙ ЗАЩИТЫ 1. При радиационной аварии вводят РЕЖИМ РАДИАЦИОННОЙ ЗАЩИТЫ. Он регламентирует порядок действия людей, применение средств и способов защиты населения в зонах радиоактивного загрязнения (заражения), обеспечивающие максимальное уменьшение возможных доз облучения. Режим радиационной защиты: • определяет последовательность и продолжительность использования защитных сооружений (убежищ, противорадиационных укрытий); время пребывания людей в жилых и производственных помещениях; • ограничивает пребывание людей на открытой местности; • регламентирует использование средств индивидуальной защиты, применение противорадиационных препаратов и контроль облучения. В зависимости от складывающейся радиационной обстановки осуществляют следующие меры по защите населения: • ограничение пребывания людей на открытой местности путем временного укрытия их в убежищах и домах с герметизацией жилых и служебных помещений;

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

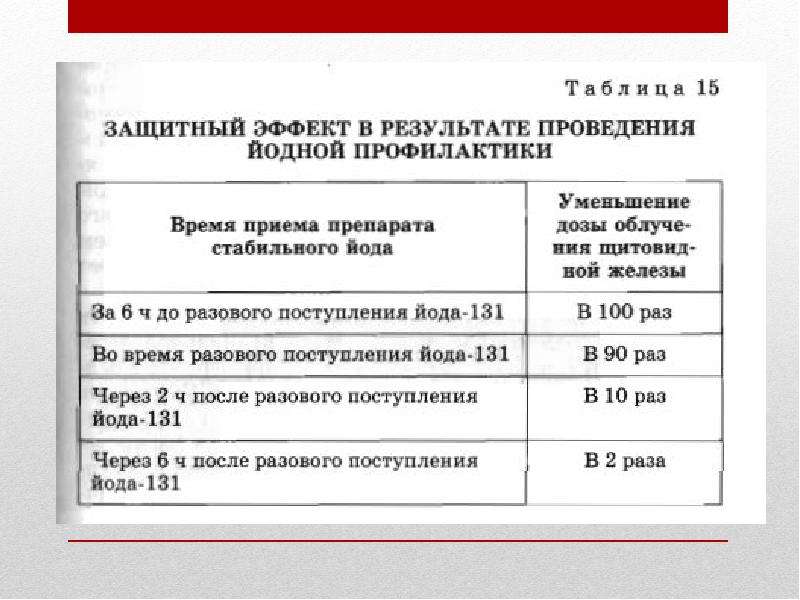

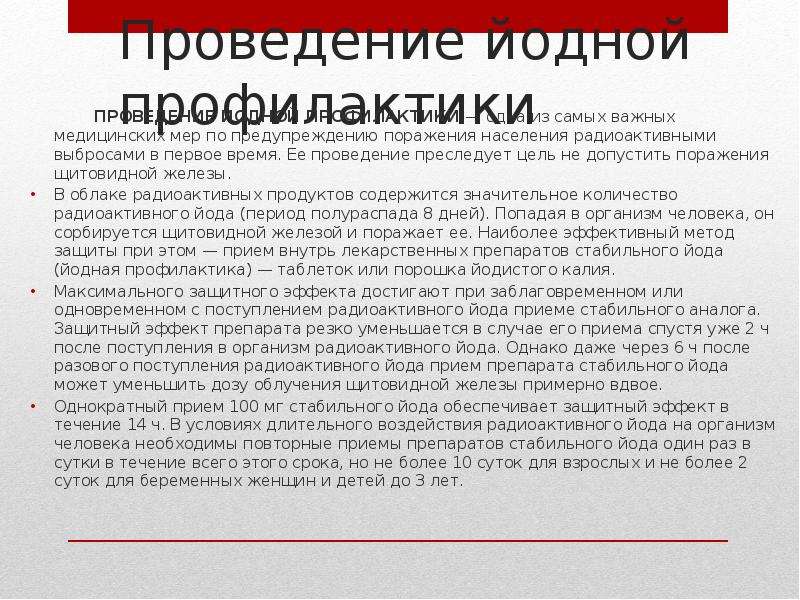

Проведение йодной профилактики ПРОВЕДЕНИЕ ЙОДНОЙ ПРОФИЛАКТИКИ — одна из самых важных медицинских мер по предупреждению поражения населения радиоактивными выбросами в первое время. Ее проведение преследует цель не допустить поражения щитовидной железы. В облаке радиоактивных продуктов содержится значительное количество радиоактивного йода (период полураспада 8 дней). Попадая в организм человека, он сорбируется щитовидной железой и поражает ее. Наиболее эффективный метод защиты при этом — прием внутрь лекарственных препаратов стабильного йода (йодная профилактика) — таблеток или порошка йодистого калия. Максимального защитного эффекта достигают при заблаговременном или одновременном с поступлением радиоактивного йода приеме стабильного аналога. Защитный эффект препарата резко уменьшается в случае его приема спустя уже 2 ч после поступления в организм радиоактивного йода. Однако даже через 6 ч после разового поступления радиоактивного йода прием препарата стабильного йода может уменьшить дозу облучения щитовидной железы примерно вдвое. Однократный прием 100 мг стабильного йода обеспечивает защитный эффект в течение 14 ч. В условиях длительного воздействия радиоактивного йода на организм человека необходимы повторные приемы препаратов стабильного йода один раз в сутки в течение всего этого срока, но не более 10 суток для взрослых и не более 2 суток для беременных женщин и детей до 3 лет.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

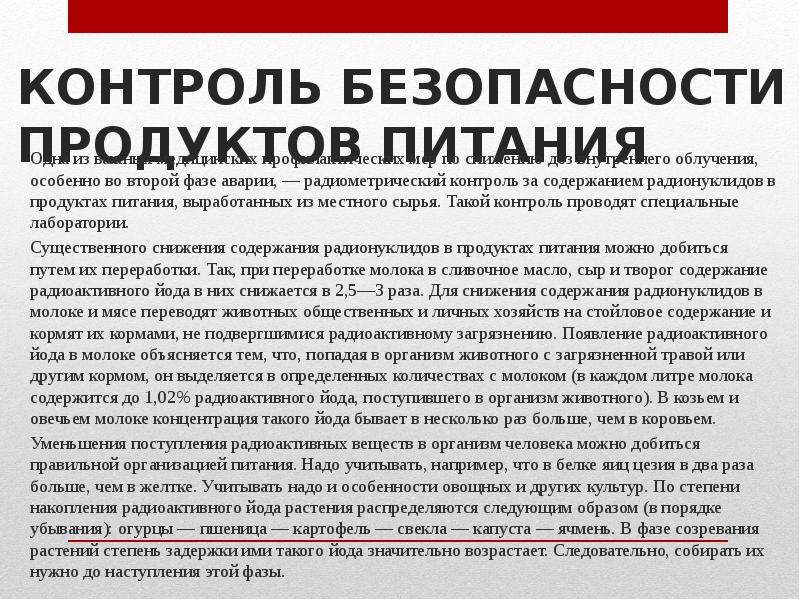

КОНТРОЛЬ БЕЗОПАСНОСТИ ПРОДУКТОВ ПИТАНИЯ Одна из важных медицинских профилактических мер по снижению доз внутреннего облучения, особенно во второй фазе аварии, — радиометрический контроль за содержанием радионуклидов в продуктах питания, выработанных из местного сырья. Такой контроль проводят специальные лаборатории. Существенного снижения содержания радионуклидов в продуктах питания можно добиться путем их переработки. Так, при переработке молока в сливочное масло, сыр и творог содержание радиоактивного йода в них снижается в 2,5—3 раза. Для снижения содержания радионуклидов в молоке и мясе переводят животных общественных и личных хозяйств на стойловое содержание и кормят их кормами, не подвергшимися радиоактивному загрязнению. Появление радиоактивного йода в молоке объясняется тем, что, попадая в организм животного с загрязненной травой или другим кормом, он выделяется в определенных количествах с молоком (в каждом литре молока содержится до 1,02% радиоактивного йода, поступившего в организм животного). В козьем и овечьем молоке концентрация такого йода бывает в несколько раз больше, чем в коровьем. Уменьшения поступления радиоактивных веществ в организм человека можно добиться правильной организацией питания. Надо учитывать, например, что в белке яиц цезия в два раза больше, чем в желтке. Учитывать надо и особенности овощных и других культур. По степени накопления радиоактивного йода растения распределяются следующим образом (в порядке убывания): огурцы — пшеница — картофель — свекла — капуста — ячмень. В фазе созревания растений степень задержки ими такого йода значительно возрастает. Следовательно, собирать их нужно до наступления этой фазы.

Слайд 9

Описание слайда:

Основные мероприятия обнаружение факта химической аварии и оповещение о ней; выявление химической обстановки в зоне химической аварии; соблюдение режимов поведения на территории, зараженной АХОВ, норм и правил химической безопасности; обеспечение населения, персонала аварийного объекта, участников ликвидации последствий химической аварии средствами индивидуальной защиты органов дыхания и кожи, применение этих средств; эвакуация населения при необходимости из зоны аварии и зон возможного химического заражения; укрытие населения и персонала в убежищах, обеспечивающих защиту от АХОВ; оперативное применение антидотов и средств обработки кожных покровов; санитарная обработка населения, персонала аварийного объекта, участников ликвидации последствий аварии; дегазация аварийного объекта, объектов производственного, социального, жилого назначения, территории, технических средств, средств защиты, одежды и другого имущества.
