Слайд 1

Описание слайда:

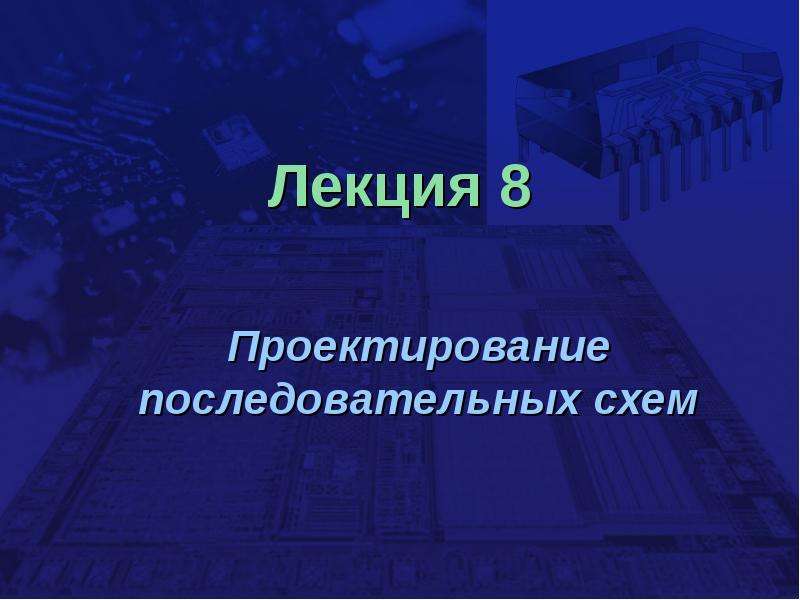

Лекция 8 Проектирование последовательных схем

Слайд 2

Описание слайда:

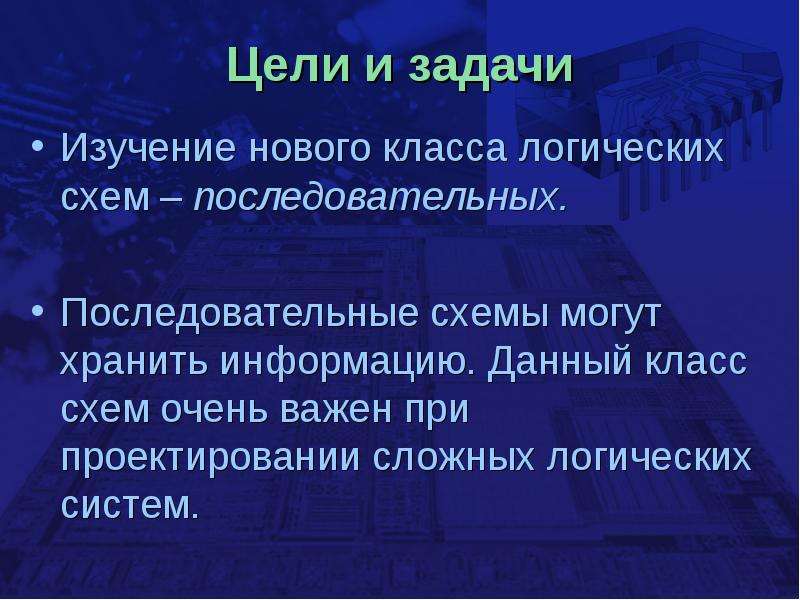

Цели и задачи Изучение нового класса логических схем – последовательных. Последовательные схемы могут хранить информацию. Данный класс схем очень важен при проектировании сложных логических систем.

Слайд 3

Описание слайда:

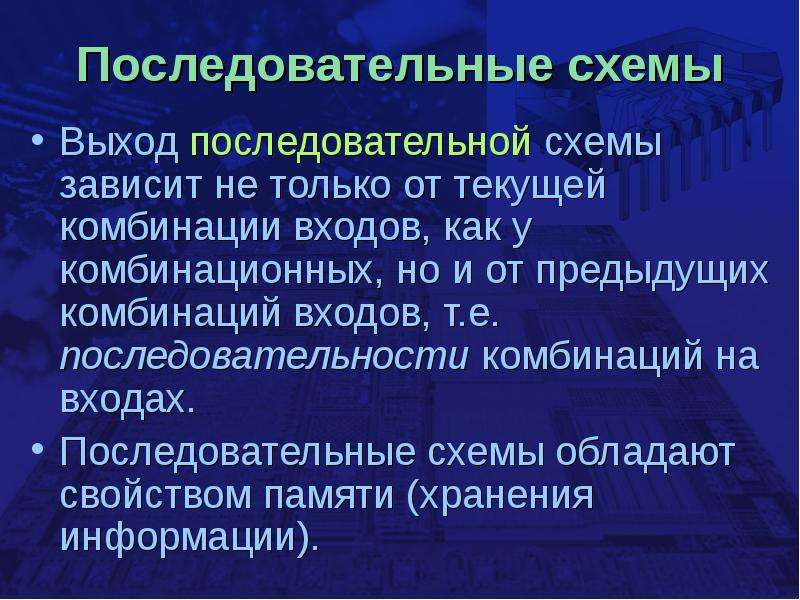

Последовательные схемы Выход последовательной схемы зависит не только от текущей комбинации входов, как у комбинационных, но и от предыдущих комбинаций входов, т.е. последовательности комбинаций на входах. Последовательные схемы обладают свойством памяти (хранения информации).

Слайд 4

Описание слайда:

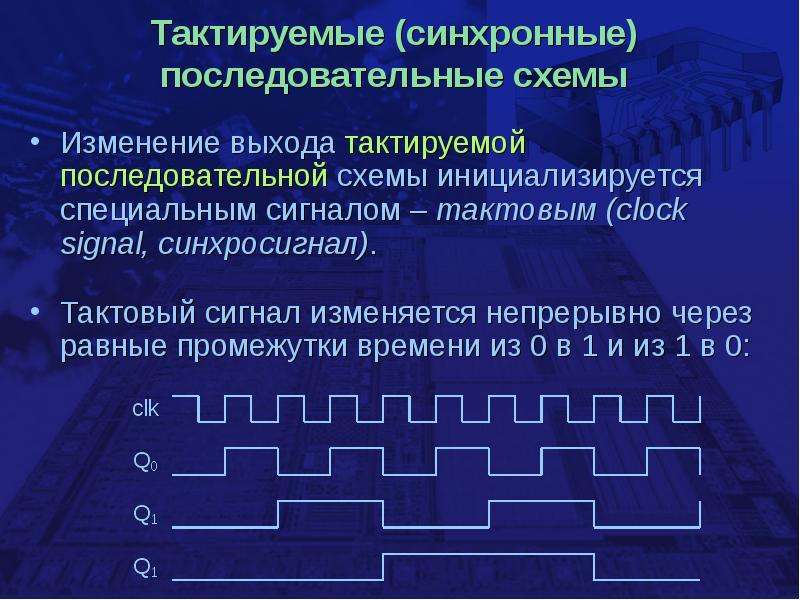

Тактируемые (синхронные) последовательные схемы Изменение выхода тактируемой последовательной схемы инициализируется специальным сигналом – тактовым (clock signal, синхросигнал). Тактовый сигнал изменяется непрерывно через равные промежутки времени из 0 в 1 и из 1 в 0:

Слайд 5

Описание слайда:

Проектирование последовательных схем Хранение информации в последовательных схемах обеспечивается за счет использования обратной связи:

Слайд 6

Описание слайда:

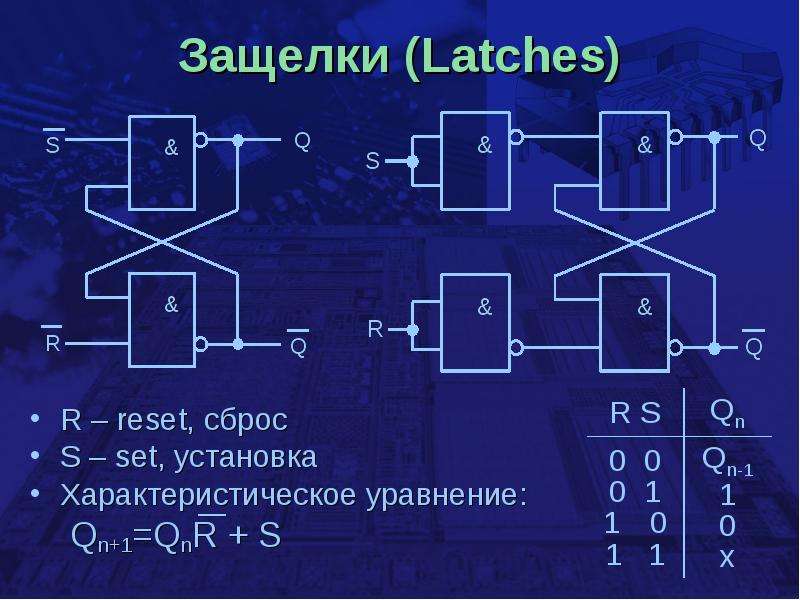

Защелки (Latches)

Слайд 7

Описание слайда:

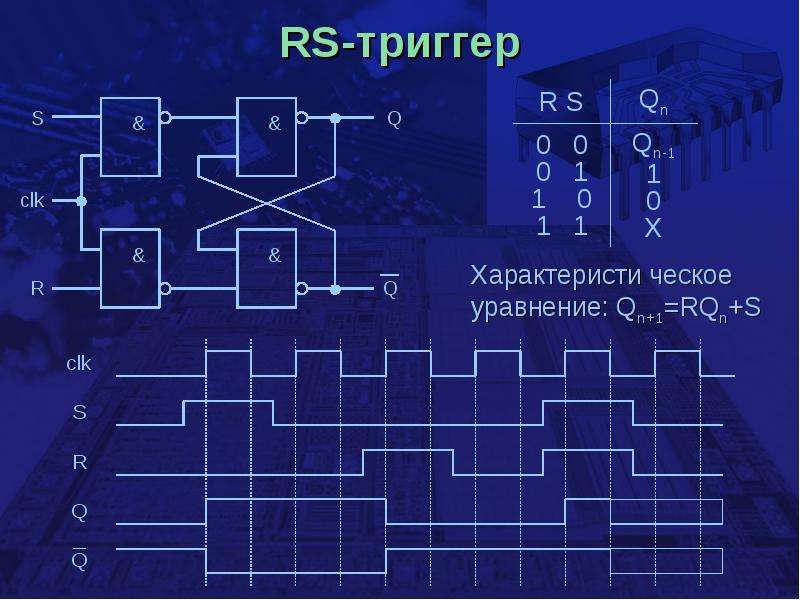

RS-триггер

Слайд 8

Описание слайда:

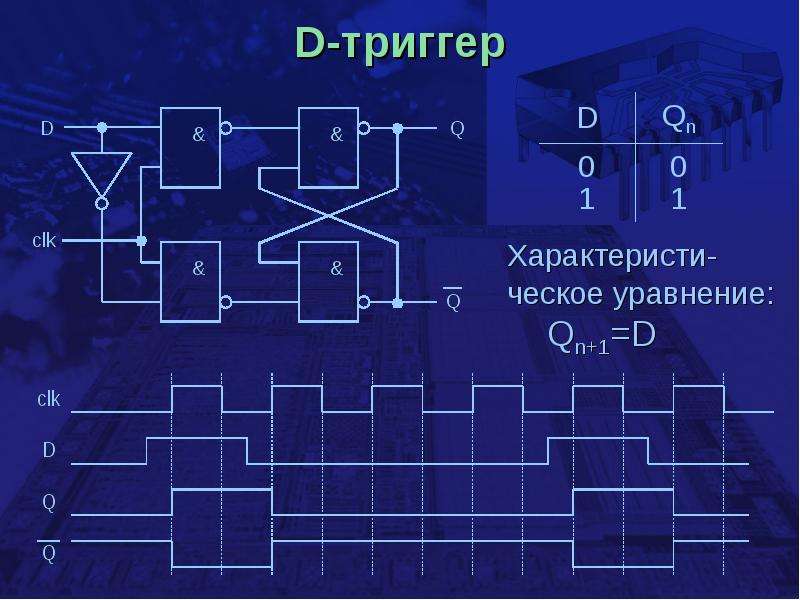

D-триггер

Слайд 9

Описание слайда:

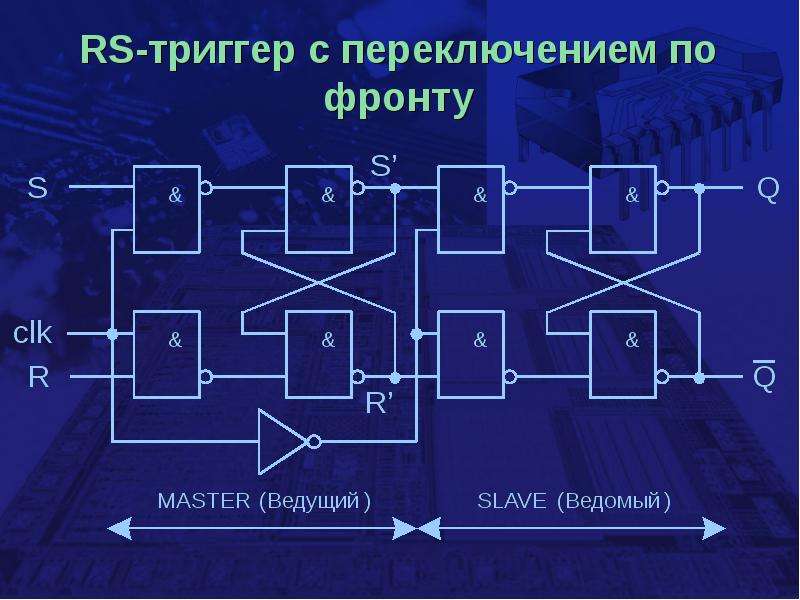

RS-триггер с переключением по фронту

Слайд 10

Описание слайда:

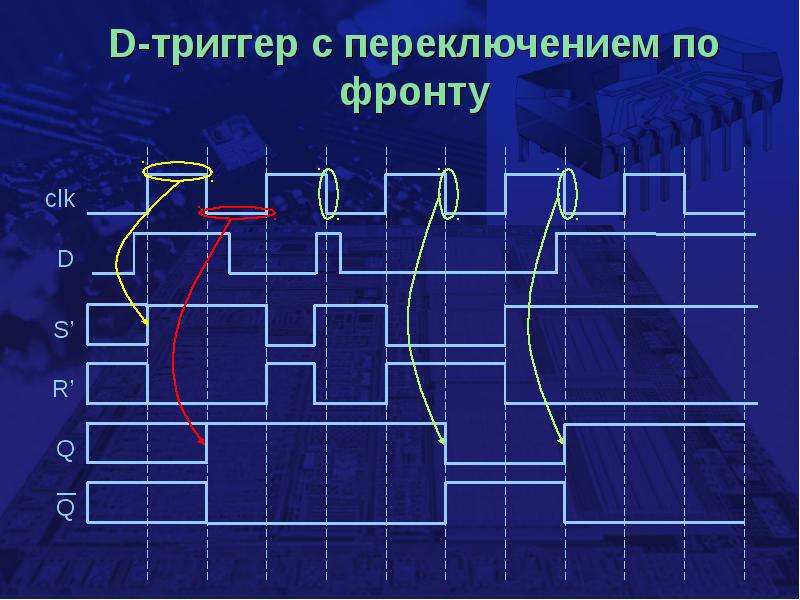

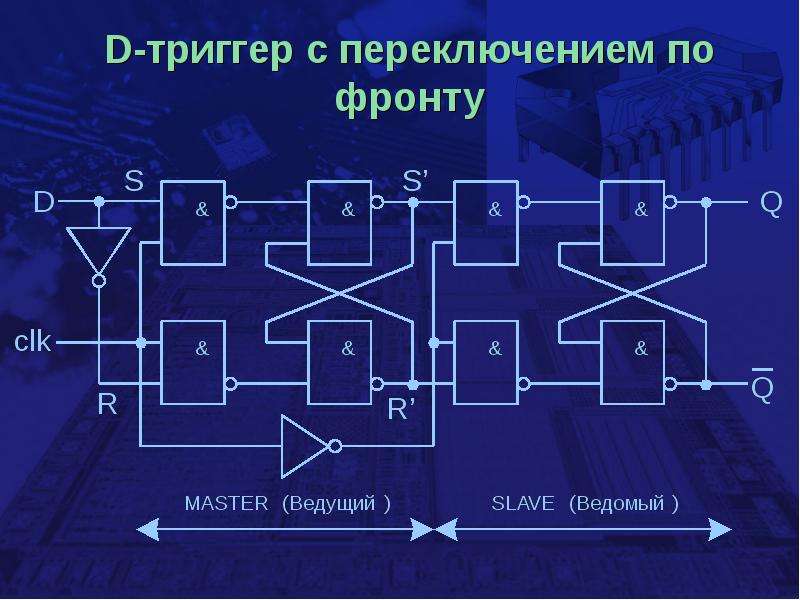

D-триггер с переключением по фронту

Слайд 11

Описание слайда:

D-триггер с переключением по фронту

Слайд 12

Описание слайда:

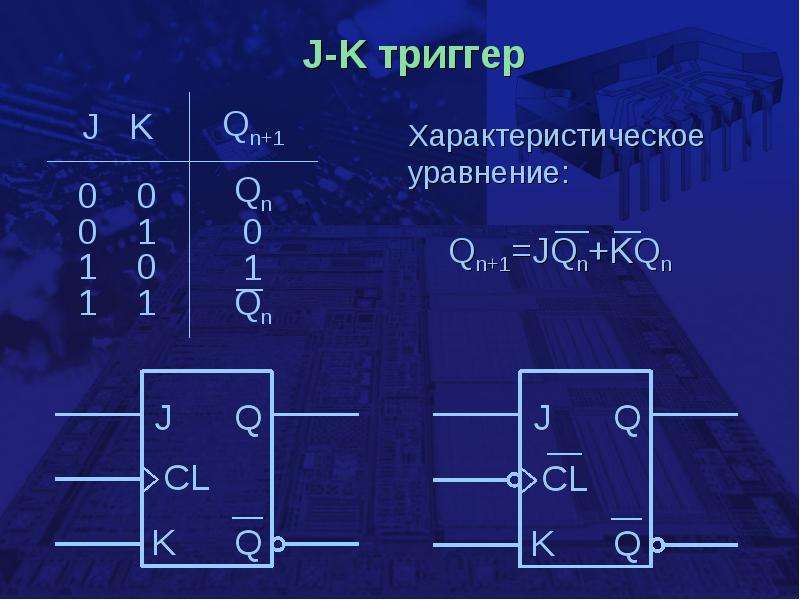

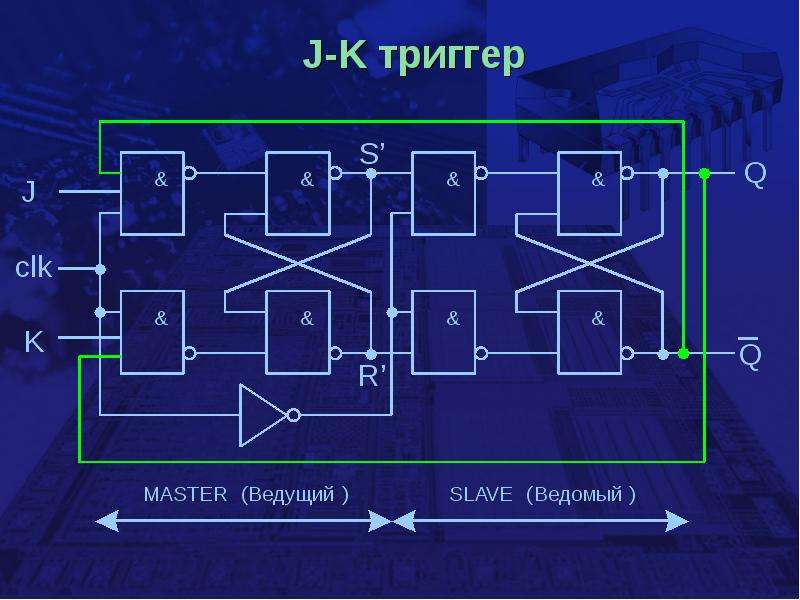

J-K триггер

Слайд 13

Описание слайда:

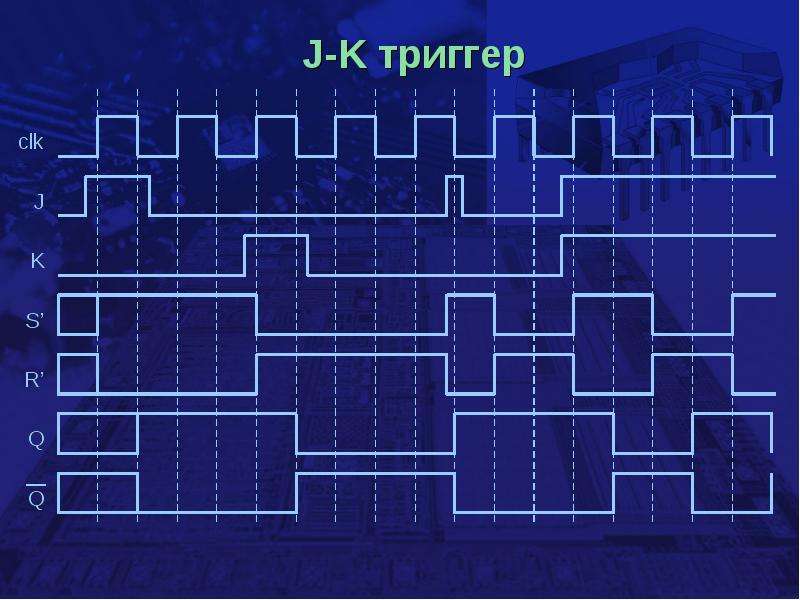

J-K триггер

Слайд 14

Описание слайда:

J-K триггер

Слайд 15

Описание слайда:

Обозначение триггеров в логических схемах

Слайд 16

Описание слайда:

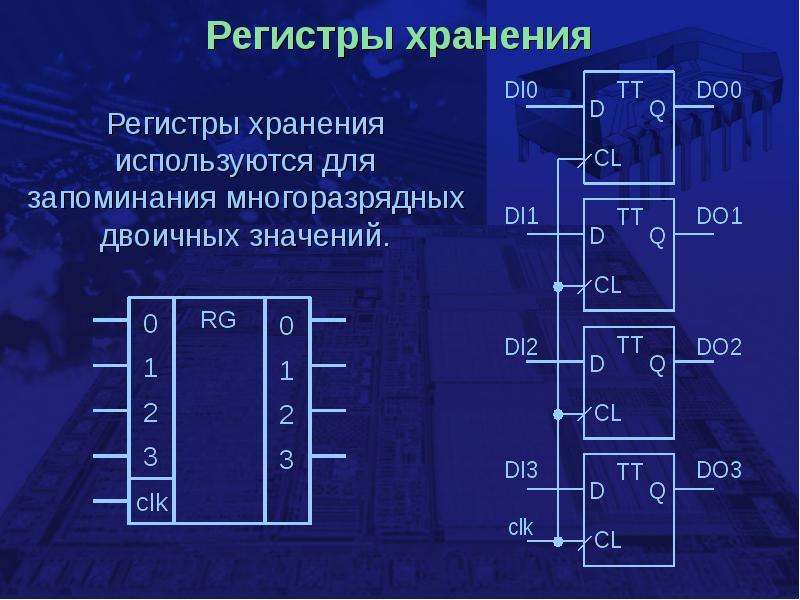

Регистры хранения

Слайд 17

Описание слайда:

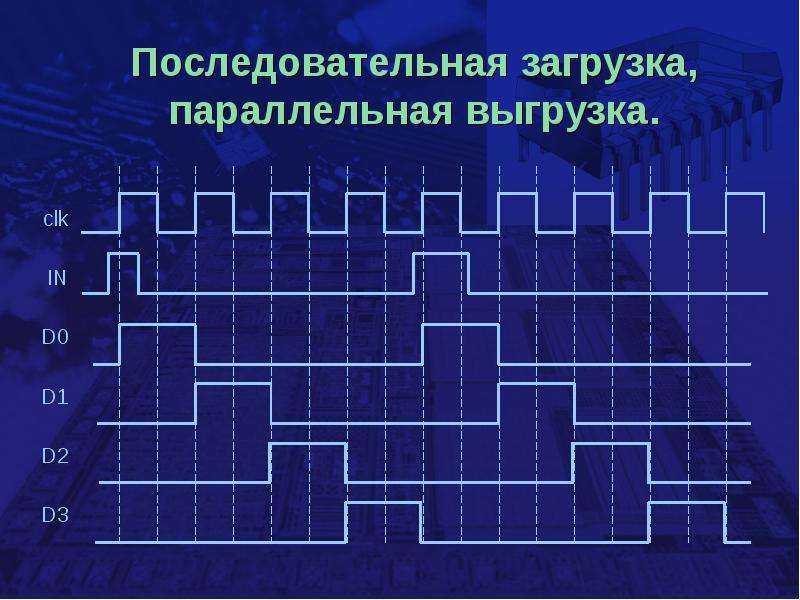

Регистры сдвига

Слайд 18

Описание слайда:

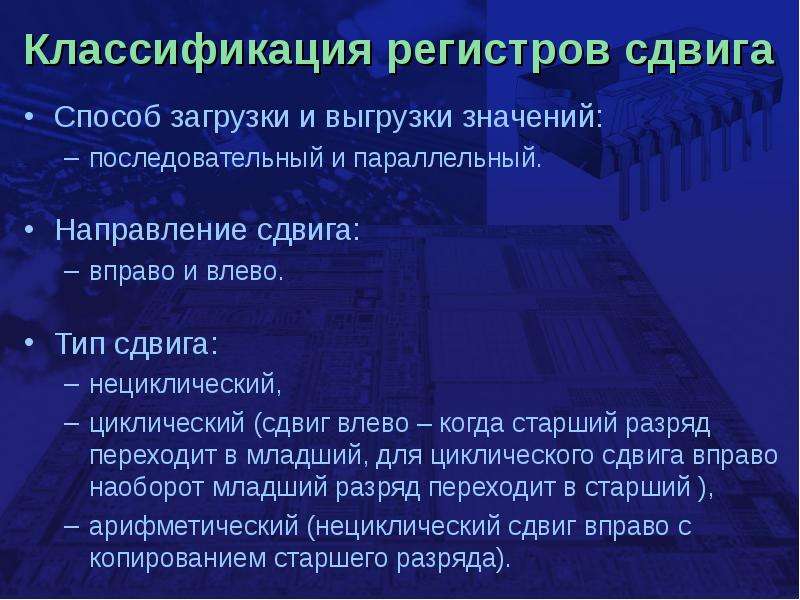

Классификация регистров сдвига Способ загрузки и выгрузки значений: последовательный и параллельный. Направление сдвига: вправо и влево. Тип сдвига: нециклический, циклический (сдвиг влево – когда старший разряд переходит в младший, для циклического сдвига вправо наоборот младший разряд переходит в старший ), арифметический (нециклический сдвиг вправо с копированием старшего разряда).
