Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Самовсасывающие устройства применяемые на технических средствах службы горючего. Доклад-сообщение содержит 12 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Тема №3: «Насосы технических средств службы горючего». Занятие № 5: «Самовсасывающие устройства применяемые на технических средствах службы горючего».

Слайд 2

Описание слайда:

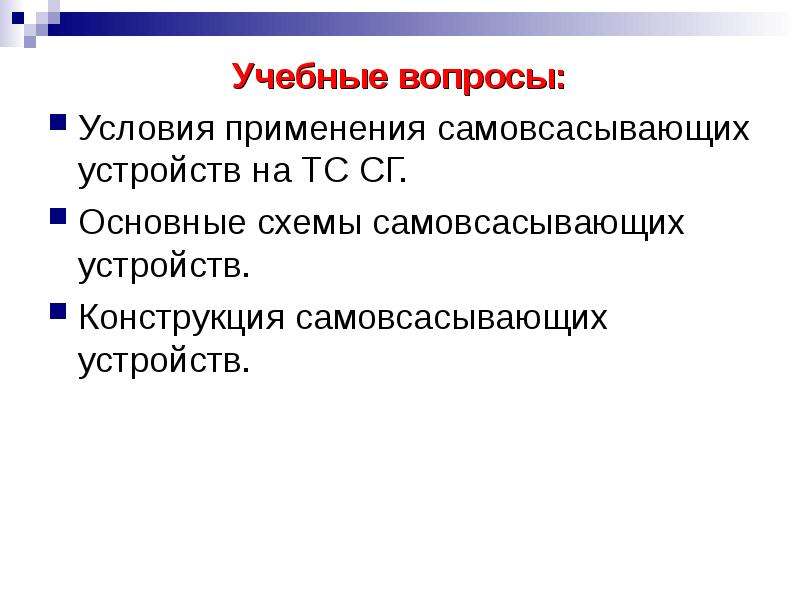

Учебные вопросы: Учебные вопросы: Условия применения самовсасывающих устройств на ТС СГ. Основные схемы самовсасывающих устройств. Конструкция самовсасывающих устройств.

Слайд 3

Описание слайда:

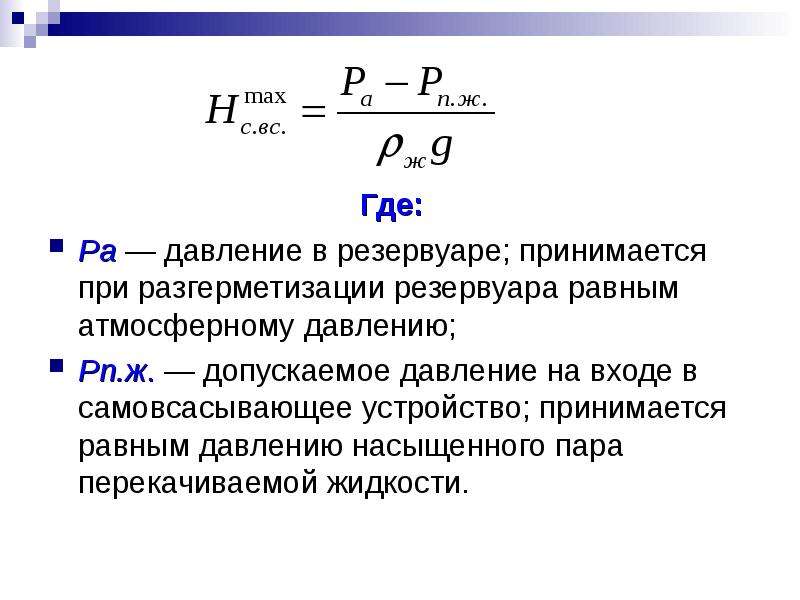

Где: Где: Ра — давление в резервуаре; принимается при разгерметизации резервуара равным атмосферному давлению; Pп.ж. — допускаемое давление на входе в самовсасывающее устройство; принимается равным давлению насыщенного пара перекачиваемой жидкости.

Слайд 4

Описание слайда:

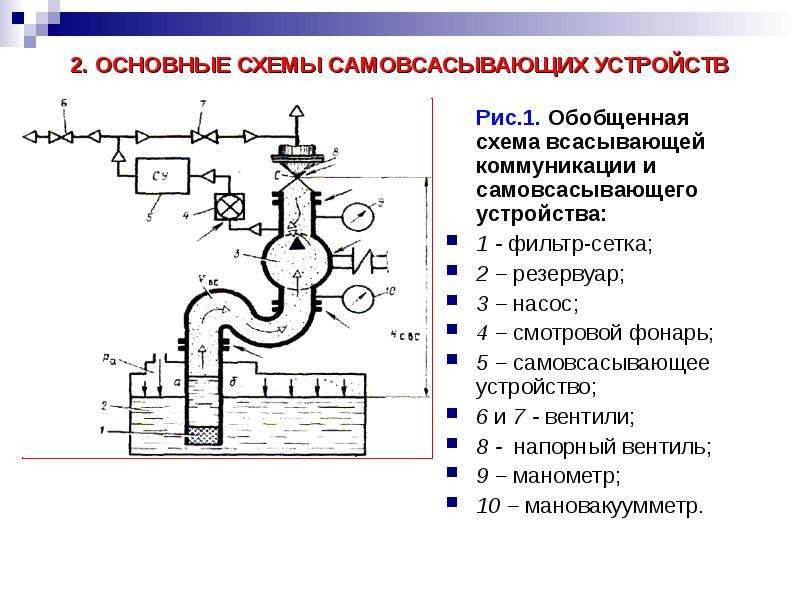

2. ОСНОВНЫЕ СХЕМЫ САМОВСАСЫВАЮЩИХ УСТРОЙСТВ Рис.1. Обобщенная схема всасывающей коммуникации и самовсасывающего устройства: 1 - фильтр-сетка; 2 – резервуар; 3 – насос; 4 – смотровой фонарь; 5 – самовсасывающее устройство; 6 и 7 - вентили; 8 - напорный вентиль; 9 – манометр; 10 – мановакуумметр.

Слайд 5

Описание слайда:

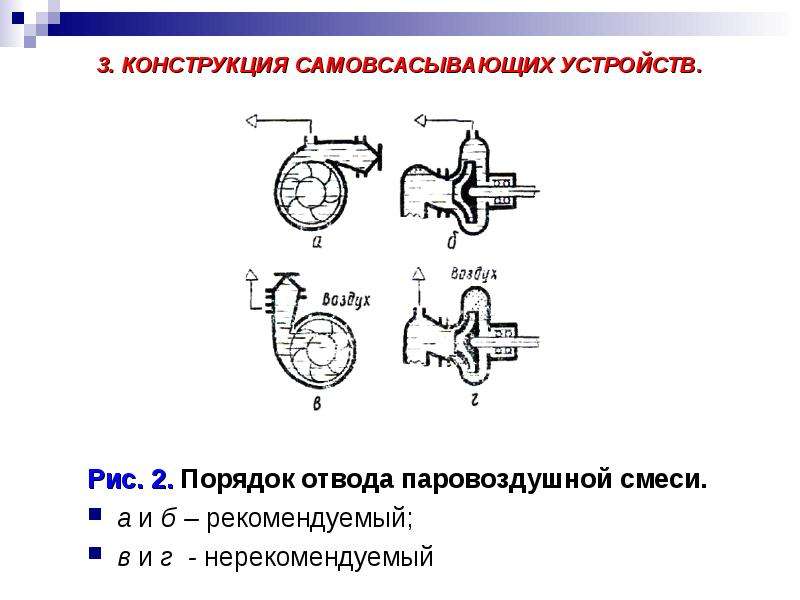

3. КОНСТРУКЦИЯ САМОВСАСЫВАЮЩИХ УСТРОЙСТВ. Рис. 2. Порядок отвода паровоздушной смеси. а и б – рекомендуемый; в и г - нерекомендуемый

Слайд 6

Описание слайда:

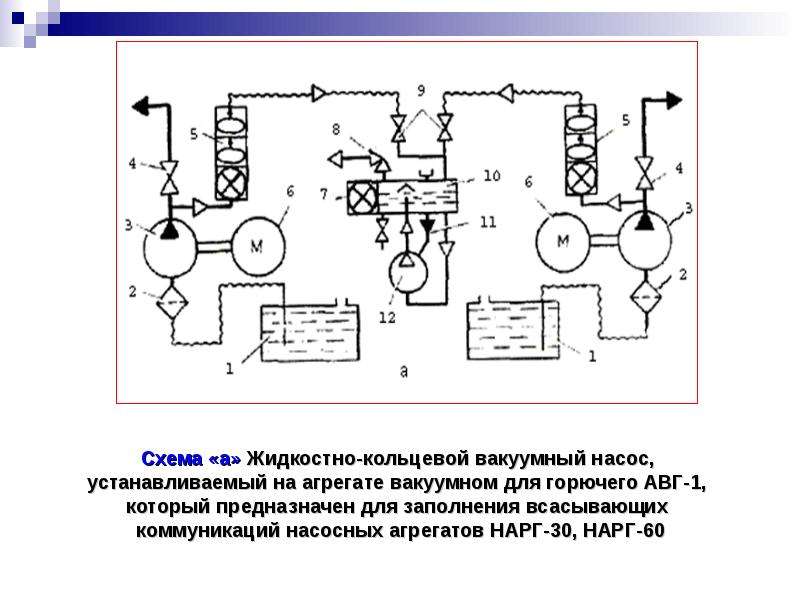

Схема «а» Жидкостно-кольцевой вакуумный насос, устанавливаемый на агрегате вакуумном для горючего АВГ-1, который предназначен для заполнения всасывающих коммуникаций насосных агрегатов НАРГ-30, НАРГ-60

Слайд 7

Описание слайда:

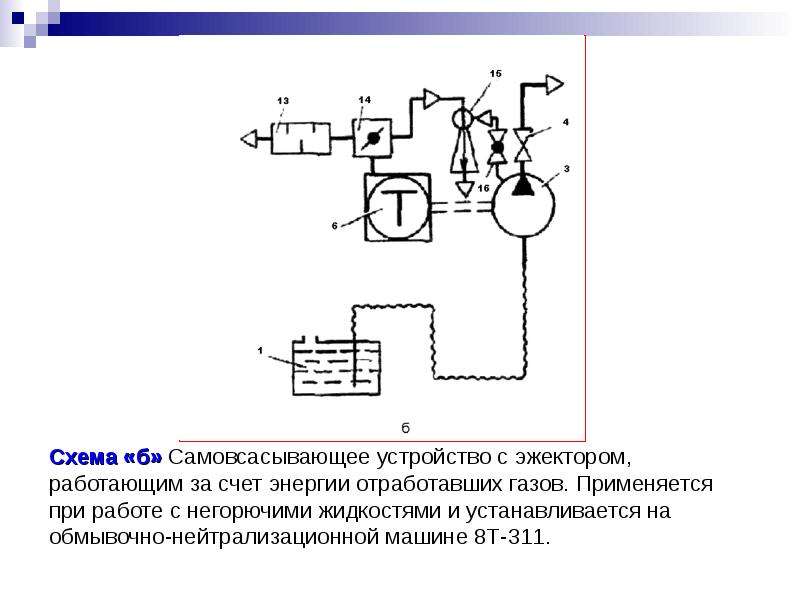

Схема «б» Самовсасывающее устройство с эжектором, работающим за счет энергии отработавших газов. Применяется при работе с негорючими жидкостями и устанавливается на обмывочно-нейтрализационной машине 8Т-311.

Слайд 8

Описание слайда:

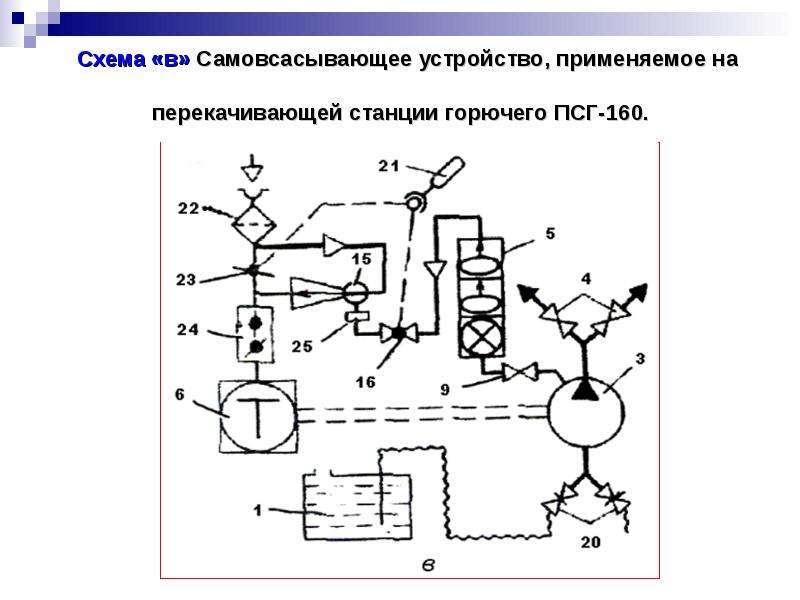

Схема «в» Самовсасывающее устройство, применяемое на перекачивающей станции горючего ПСГ-160.

Слайд 9

Описание слайда:

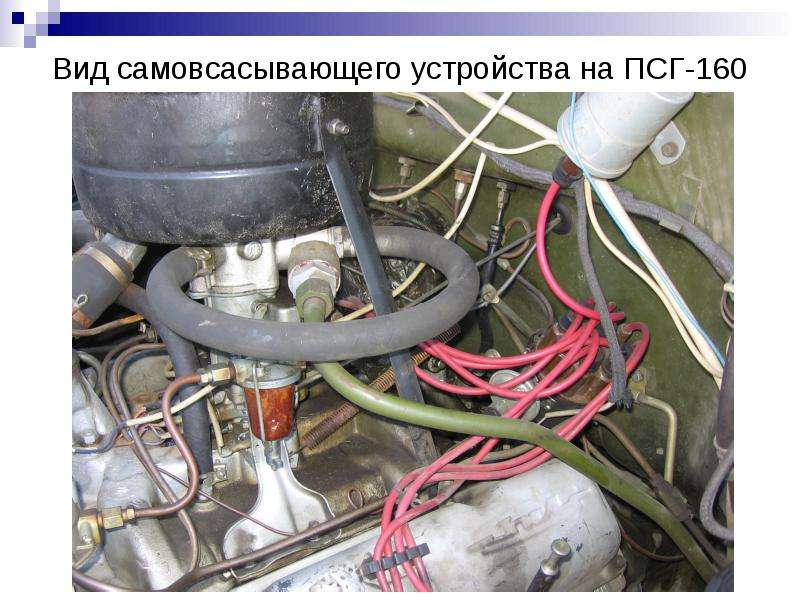

Вид самовсасывающего устройства на ПСГ-160

Слайд 10

Описание слайда:

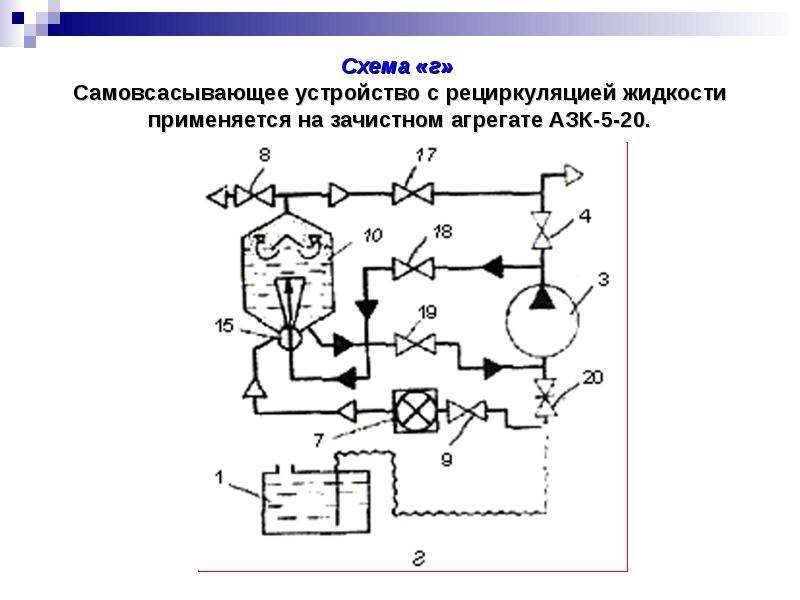

Схема «г» Самовсасывающее устройство с рециркуляцией жидкости применяется на зачистном агрегате АЗК-5-20.

Слайд 11

Описание слайда:

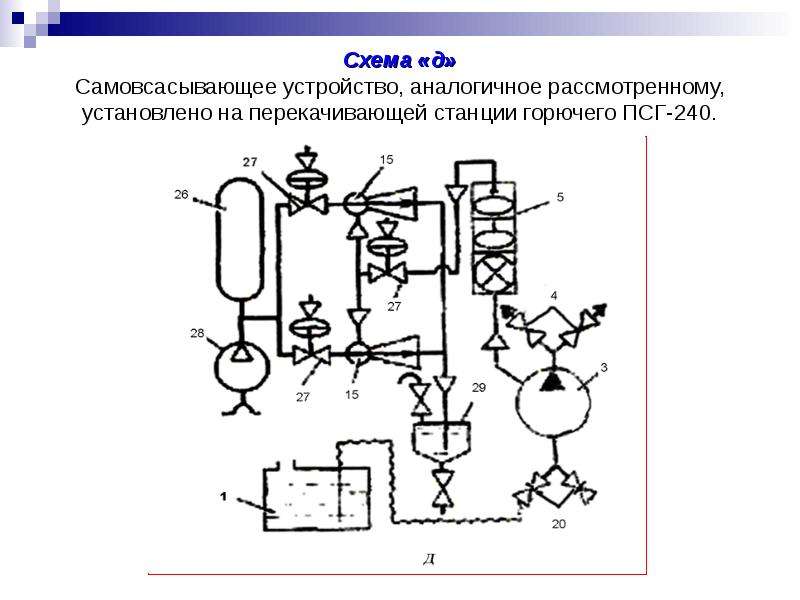

Схема «д» Самовсасывающее устройство, аналогичное рассмотренному, установлено на перекачивающей станции горючего ПСГ-240.

Слайд 12

Описание слайда:

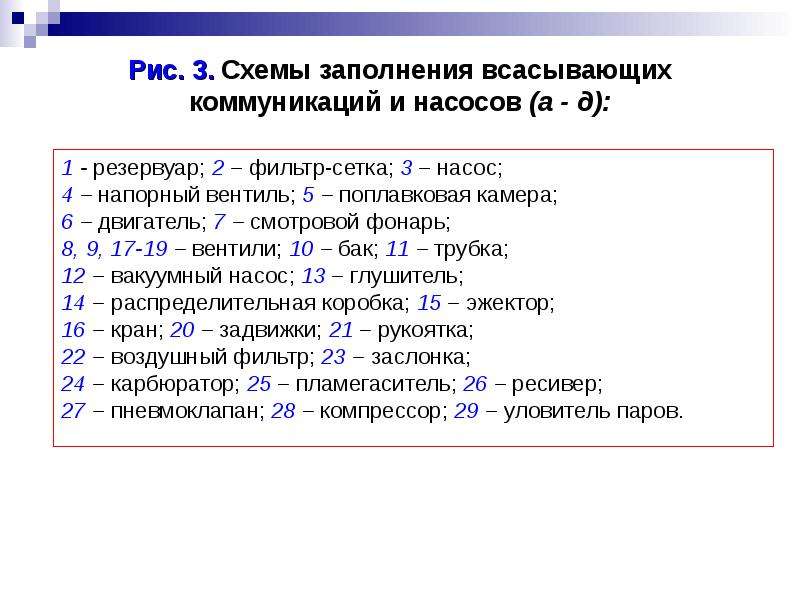

Рис. 3. Схемы заполнения всасывающих коммуникаций и насосов (а - д): 1 - резервуар; 2 – фильтр-сетка; 3 – насос; 4 – напорный вентиль; 5 – поплавковая камера; 6 – двигатель; 7 – смотровой фонарь; 8, 9, 17-19 – вентили; 10 – бак; 11 – трубка; 12 – вакуумный насос; 13 – глушитель; 14 – распределительная коробка; 15 – эжектор; 16 – кран; 20 – задвижки; 21 – рукоятка; 22 – воздушный фильтр; 23 – заслонка; 24 – карбюратор; 25 – пламегаситель; 26 – ресивер; 27 – пневмоклапан; 28 – компрессор; 29 – уловитель паров.
