Вы можете ознакомиться и скачать презентацию на тему Выполнение чертежей деталей по сборочному чертежу штампа листовой штамповки при помощи компьютерной графики. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Презентация Выполнение чертежей деталей по сборочному чертежу штампа листовой штамповки при помощи компьютерной графики

Слайд 2

Описание слайда:

Содержание 1 принцип работы штампа 2 чертёж №1 3 чертёж №2 4 чертёж №3 5 объём №1 6 объём №2 7 сборка 8 спецификация 9 рисунок №1 10 рисунок №2 11 фантазия

Слайд 3

Описание слайда:

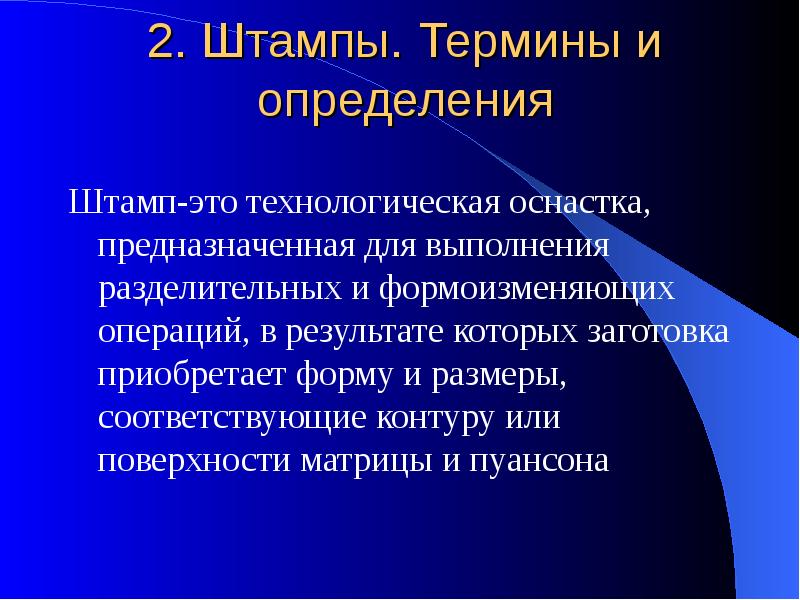

2. Штампы. Термины и определения Штамп-это технологическая оснастка, предназначенная для выполнения разделительных и формоизменяющих операций, в результате которых заготовка приобретает форму и размеры, соответствующие контуру или поверхности матрицы и пуансона

Слайд 4

Описание слайда:

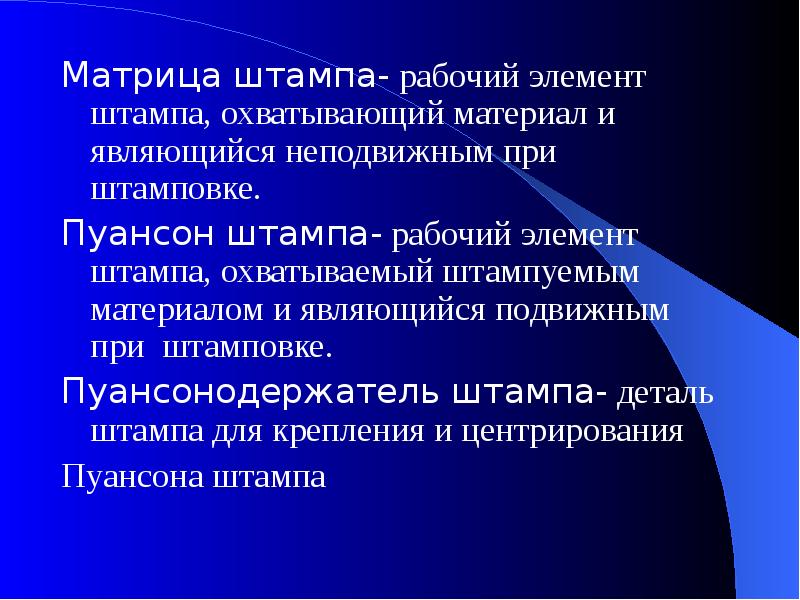

Матрица штампа- рабочий элемент штампа, охватывающий материал и являющийся неподвижным при штамповке. Матрица штампа- рабочий элемент штампа, охватывающий материал и являющийся неподвижным при штамповке. Пуансон штампа- рабочий элемент штампа, охватываемый штампуемым материалом и являющийся подвижным при штамповке. Пуансонодержатель штампа- деталь штампа для крепления и центрирования Пуансона штампа

Слайд 5

Описание слайда:

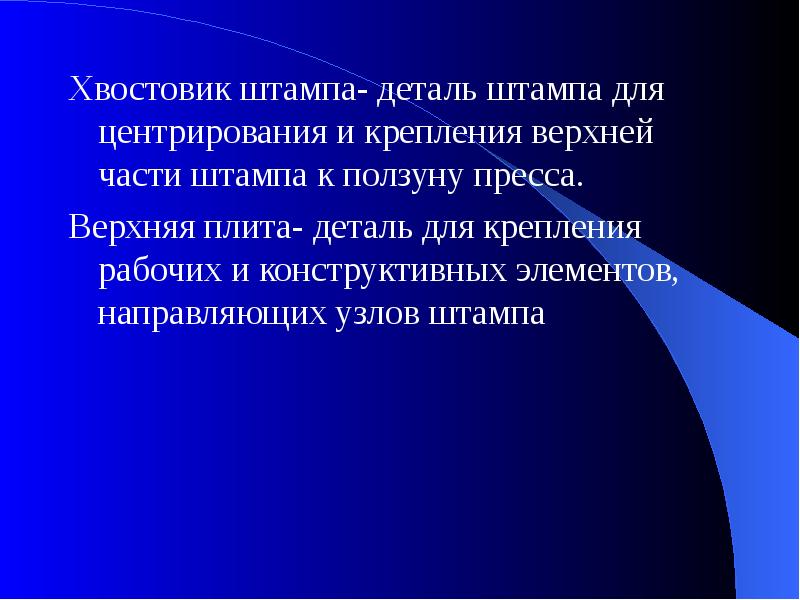

Хвостовик штампа- деталь штампа для центрирования и крепления верхней части штампа к ползуну пресса. Хвостовик штампа- деталь штампа для центрирования и крепления верхней части штампа к ползуну пресса. Верхняя плита- деталь для крепления рабочих и конструктивных элементов, направляющих узлов штампа
