Слайд 1

Описание слайда:

Биполярные транзисторы

Слайд 2

Описание слайда:

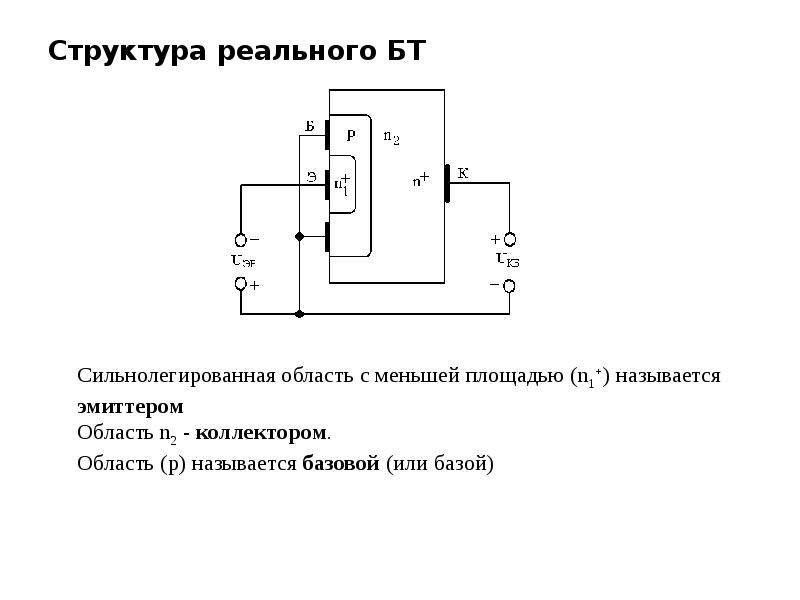

Структура реального БТ

Слайд 3

Описание слайда:

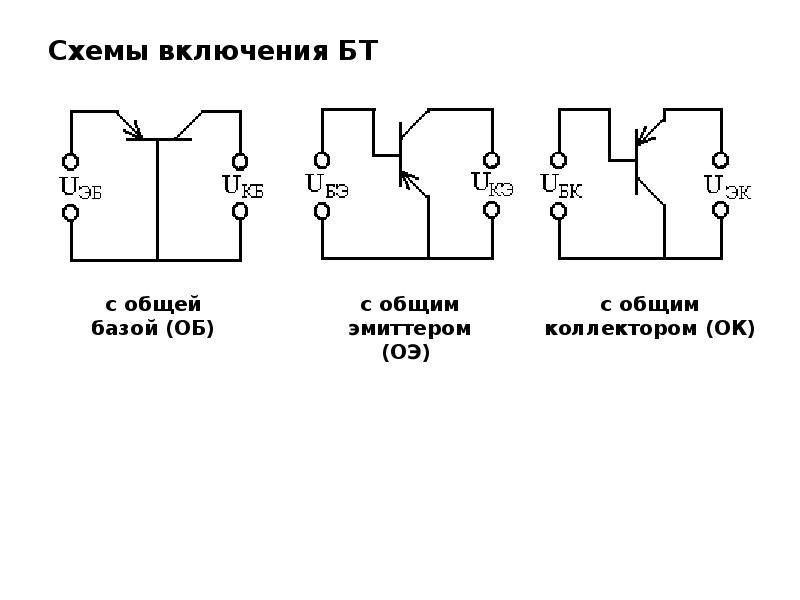

Схемы включения БТ

Слайд 4

Описание слайда:

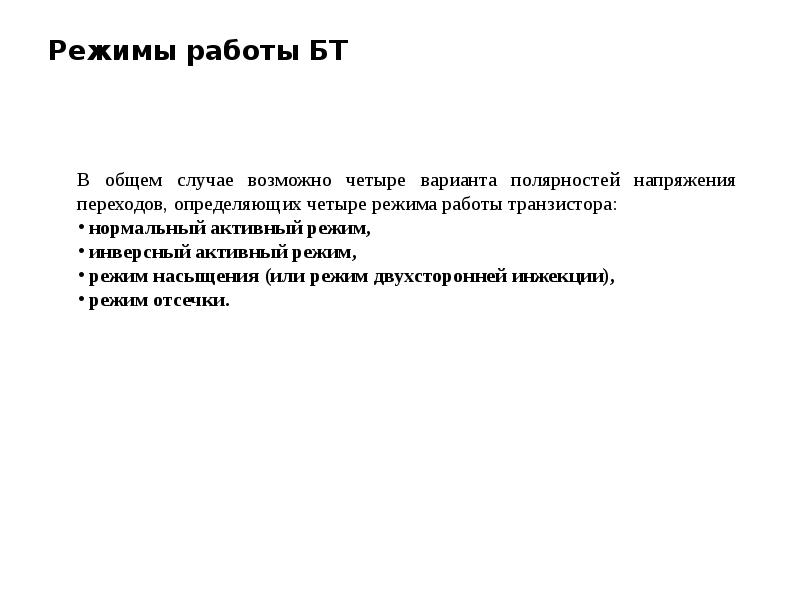

Режимы работы БТ

Слайд 5

Описание слайда:

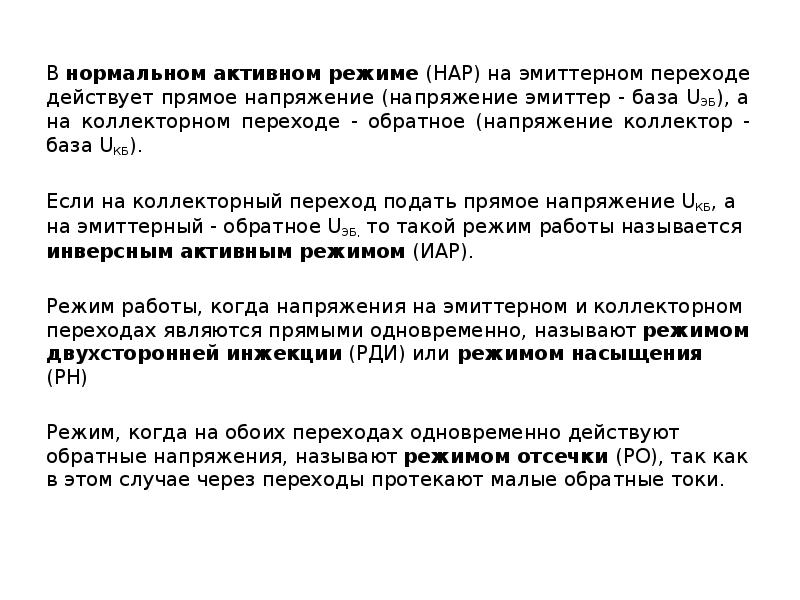

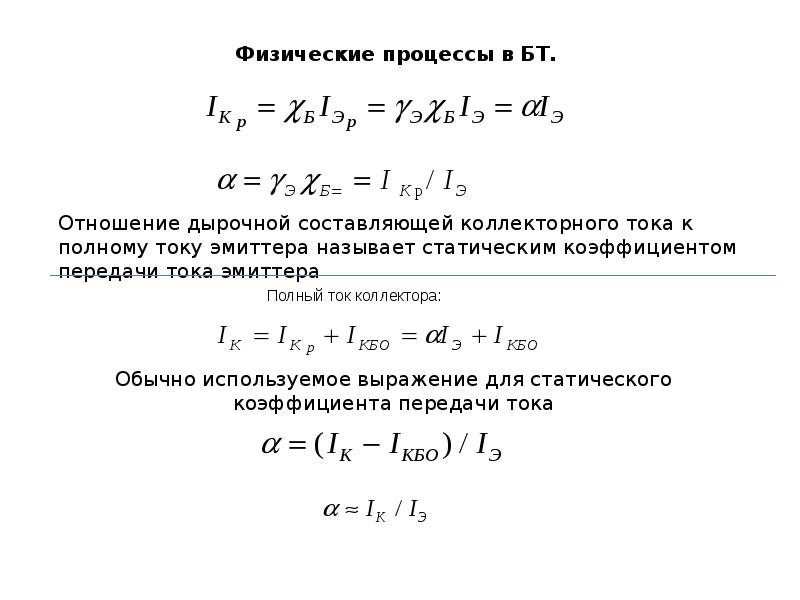

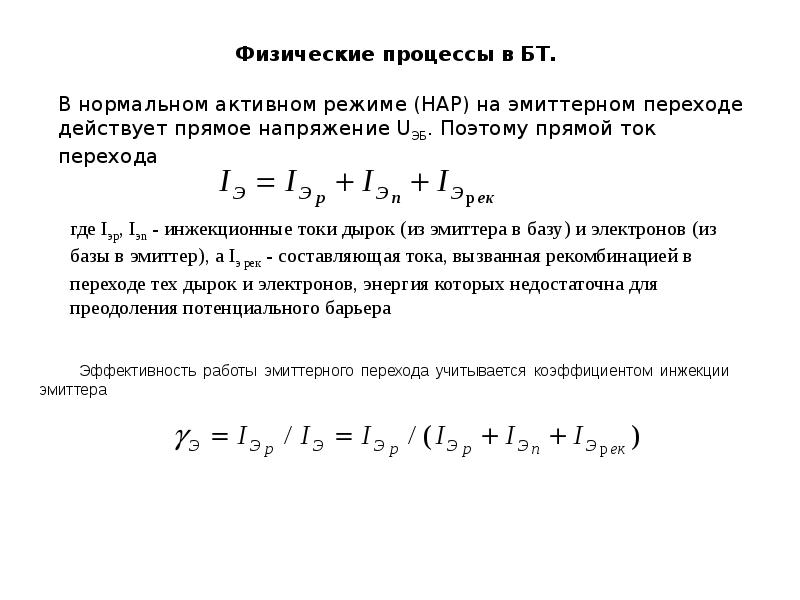

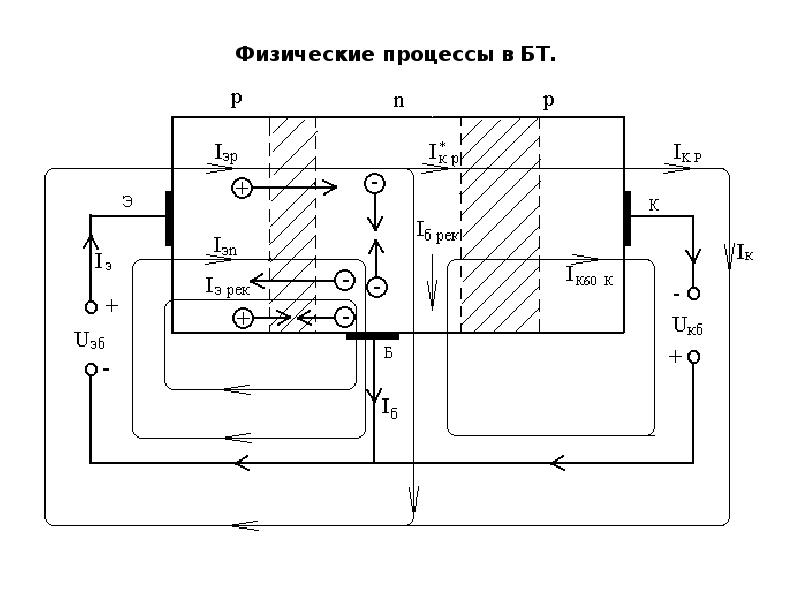

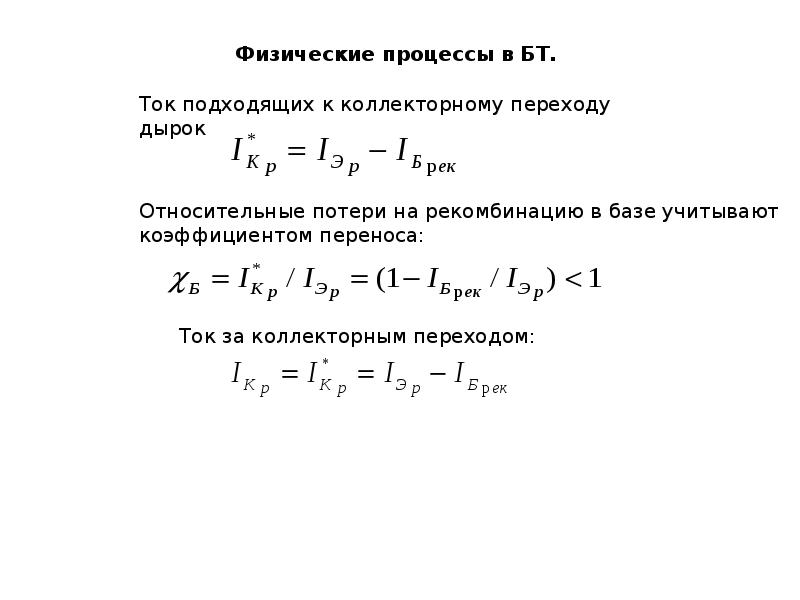

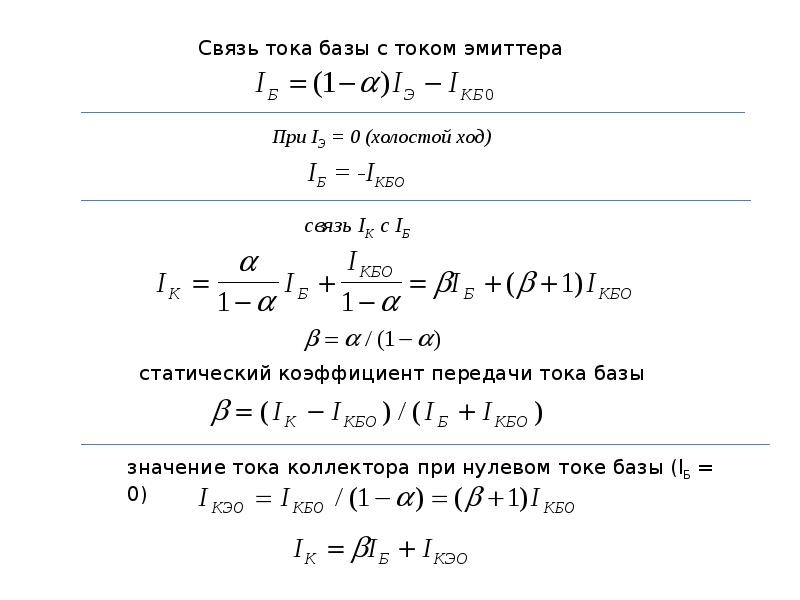

В нормальном активном режиме (НАР) на эмиттерном переходе действует прямое напряжение (напряжение эмиттер - база UЭБ), а на коллекторном переходе - обратное (напряжение коллектор - база UКБ). В нормальном активном режиме (НАР) на эмиттерном переходе действует прямое напряжение (напряжение эмиттер - база UЭБ), а на коллекторном переходе - обратное (напряжение коллектор - база UКБ). Если на коллекторный переход подать прямое напряжение UКБ, а на эмиттерный - обратное UЭБ, то такой режим работы называется инверсным активным режимом (ИАР). Режим работы, когда напряжения на эмиттерном и коллекторном переходах являются прямыми одновременно, называют режимом двухсторонней инжекции (РДИ) или режимом насыщения (РН) Режим, когда на обоих переходах одновременно действуют обратные напряжения, называют режимом отсечки (РО), так как в этом случае через переходы протекают малые обратные токи.
