Слайд 1


Начертательная геометрия
Описание слайда:
Начертательная геометрия

Слайд 2


Метрические задачи, слайд №2
Описание слайда:

Слайд 3


Теорема о проекциях прямого угла: Если одна сторона прямого угла параллельна плоскости проекций, то на эту плоскость проекций прямой угол...
Описание слайда:
Теорема о проекциях прямого угла: Если одна сторона прямого угла параллельна плоскости проекций, то на эту плоскость проекций прямой угол проецируется без искажения

Слайд 4


Перпендикулярность прямой и плоскости Из геометрии известно, что прямая перпендикулярна плоскости, если она перпендикулярна двум пересекающимся...
Описание слайда:
Перпендикулярность прямой и плоскости Из геометрии известно, что прямая перпендикулярна плоскости, если она перпендикулярна двум пересекающимся прямым, лежащим в этой плоскости .В начертательной геометрии: n2┴f2, n1┴h1

Слайд 5


Метрические задачи, слайд №5
Описание слайда:

Слайд 6


Метрические задачи, слайд №6
Описание слайда:

Слайд 7


Метрические задачи, слайд №7
Описание слайда:

Слайд 8


Метрические задачи, слайд №8
Описание слайда:

Слайд 9


Метрические задачи, слайд №9
Описание слайда:

Слайд 10

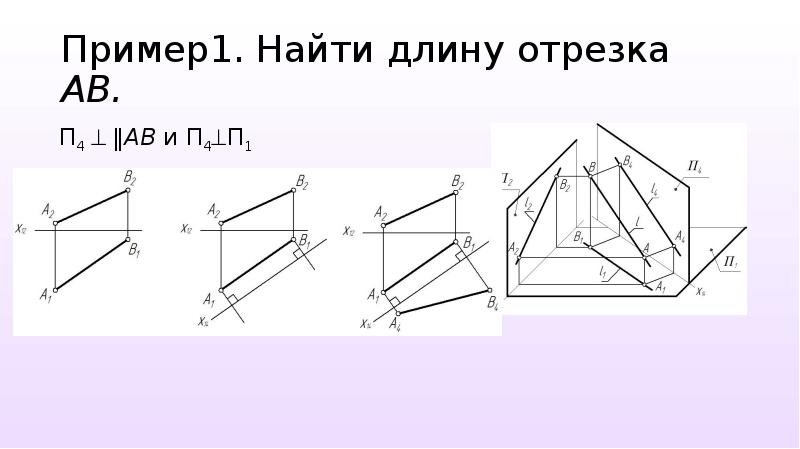

Пример1. Найти длину отрезка АВ. П4  ‖АВ и П4П1
Описание слайда:
Пример1. Найти длину отрезка АВ. П4  ‖АВ и П4П1

Слайд 11

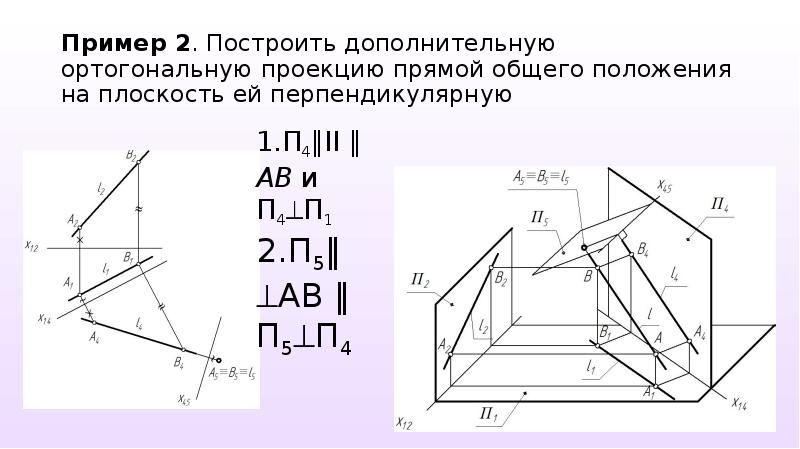

Пример 2. Построить дополнительную ортогональную проекцию прямой общего положения на плоскость ей перпендикулярную
Описание слайда:
Пример 2. Построить дополнительную ортогональную проекцию прямой общего положения на плоскость ей перпендикулярную

Слайд 12

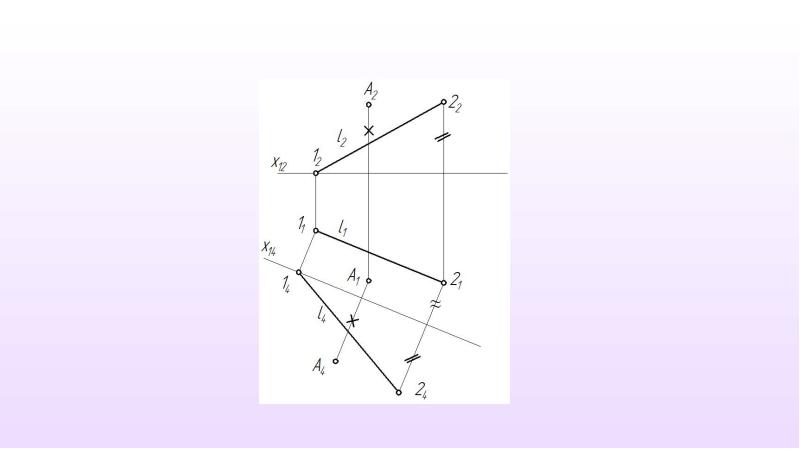

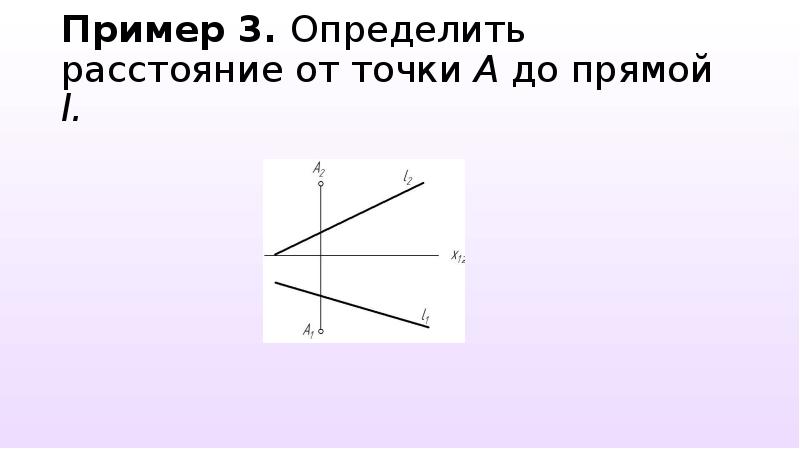

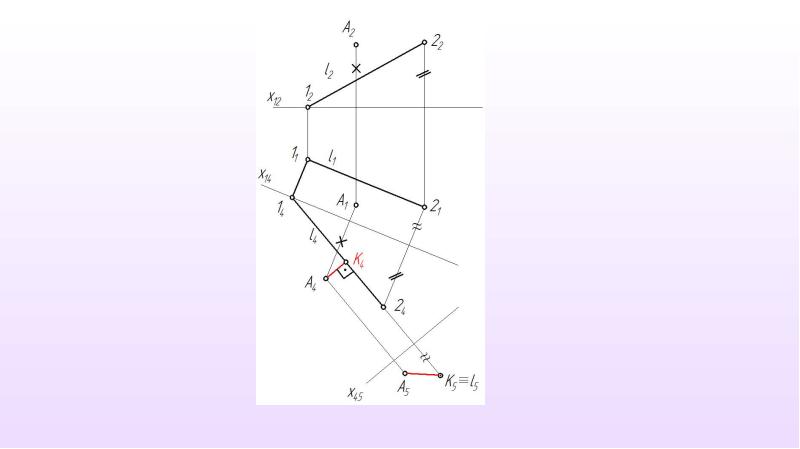

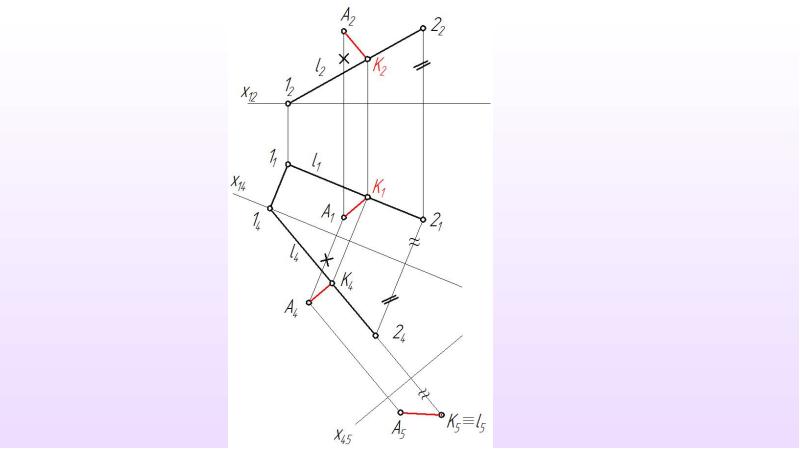

Пример 3. Определить расстояние от точки А до прямой l.
Описание слайда:
Пример 3. Определить расстояние от точки А до прямой l.

Слайд 13


Метрические задачи, слайд №13
Описание слайда:

Слайд 14


Метрические задачи, слайд №14
Описание слайда:

Слайд 15


Метрические задачи, слайд №15
Описание слайда:

Слайд 16


Метрические задачи, слайд №16
Описание слайда:

Слайд 17

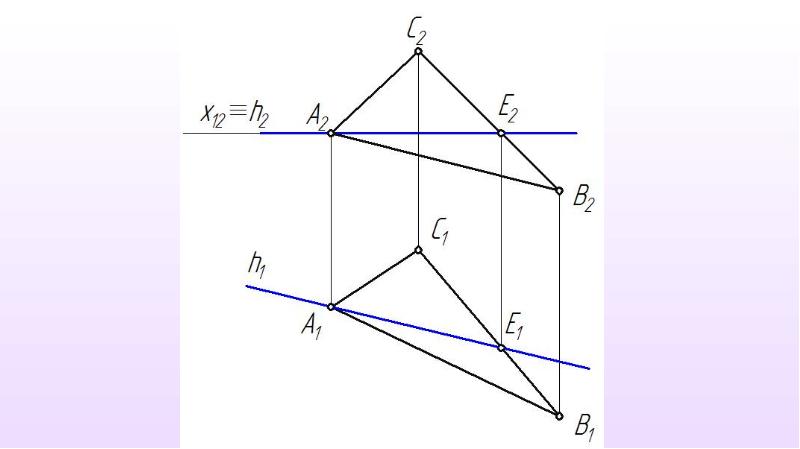

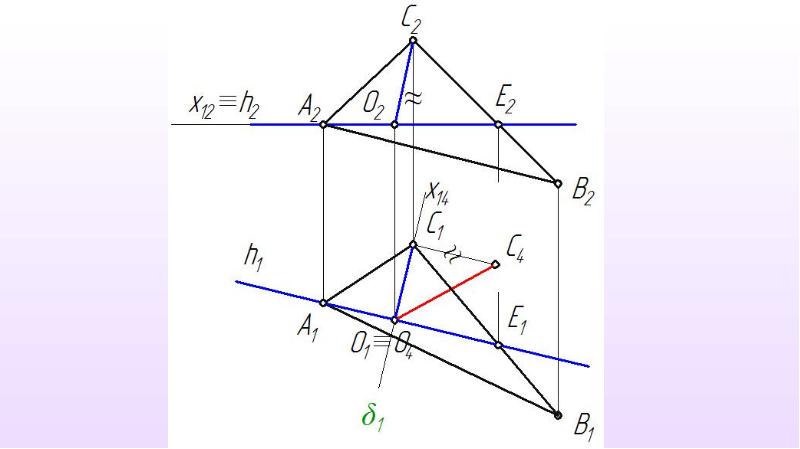

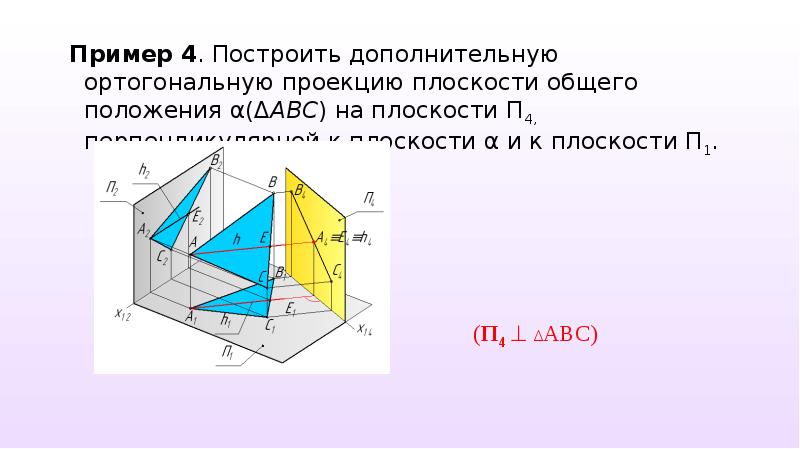

Пример 4. Построить дополнительную ортогональную проекцию плоскости общего положения α(ΔАВС) на плоскости П4, перпендикулярной к плоскости α и к...
Описание слайда:
Пример 4. Построить дополнительную ортогональную проекцию плоскости общего положения α(ΔАВС) на плоскости П4, перпендикулярной к плоскости α и к плоскости П1. Пример 4. Построить дополнительную ортогональную проекцию плоскости общего положения α(ΔАВС) на плоскости П4, перпендикулярной к плоскости α и к плоскости П1.

Слайд 18

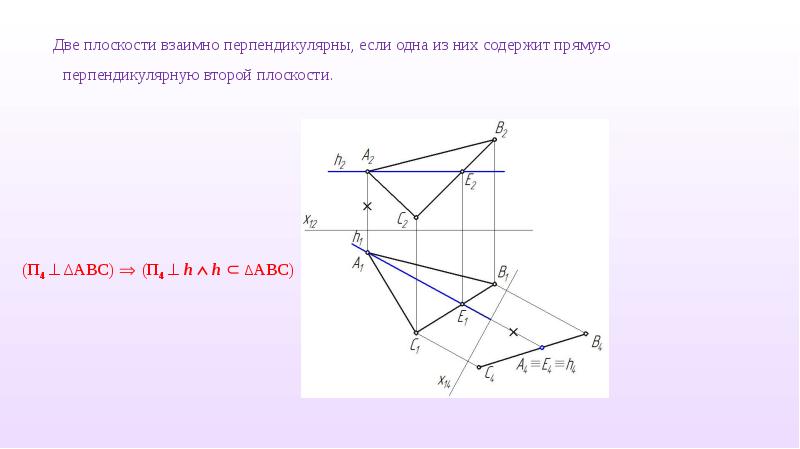

Две плоскости взаимно перпендикулярны, если одна из них содержит прямую перпендикулярную второй плоскости. Две плоскости взаимно перпендикулярны,...
Описание слайда:
Две плоскости взаимно перпендикулярны, если одна из них содержит прямую перпендикулярную второй плоскости. Две плоскости взаимно перпендикулярны, если одна из них содержит прямую перпендикулярную второй плоскости.

Слайд 19

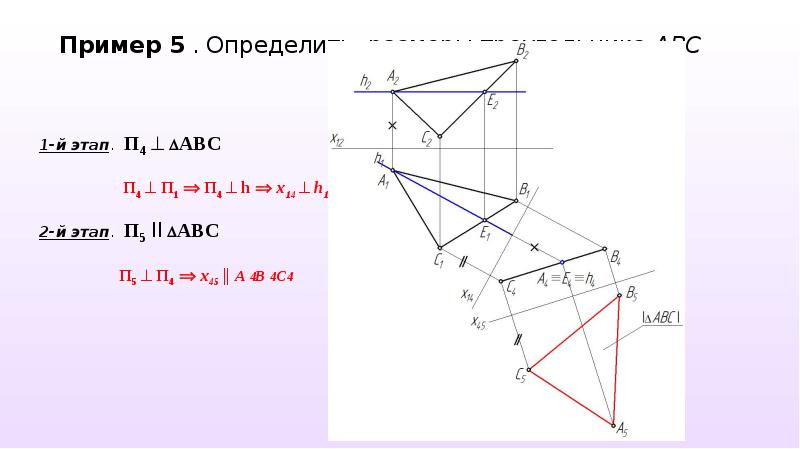

Пример 5 . Определить размеры треугольника АВС
Описание слайда:
Пример 5 . Определить размеры треугольника АВС

Слайд 20

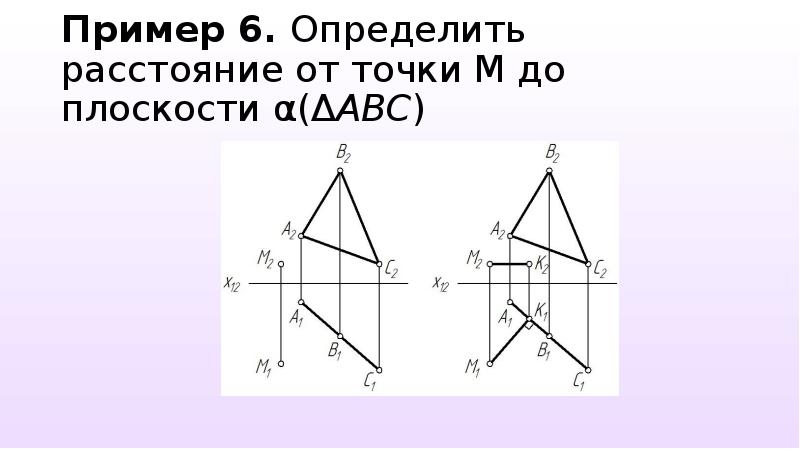

Пример 6. Определить расстояние от точки М до плоскости α(ΔАВС)
Описание слайда:
Пример 6. Определить расстояние от точки М до плоскости α(ΔАВС)

Слайд 21

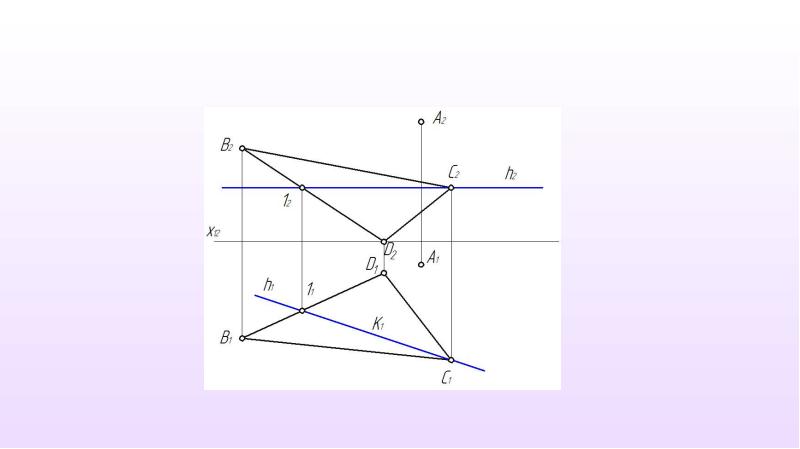

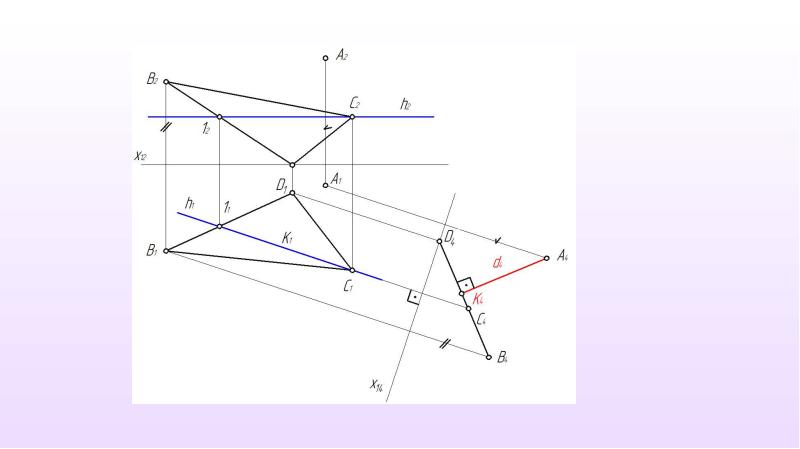

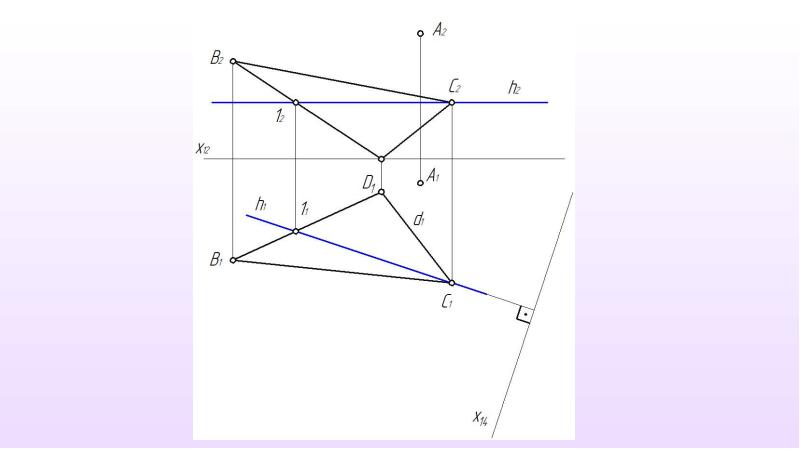

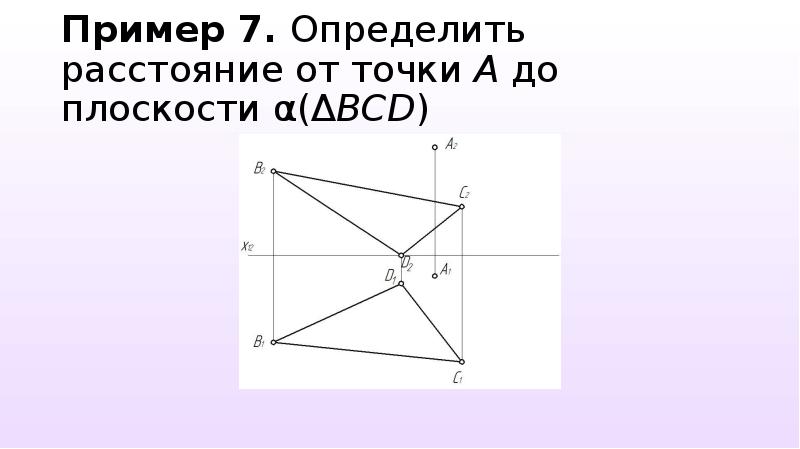

Пример 7. Определить расстояние от точки А до плоскости α(ΔВСD)
Описание слайда:
Пример 7. Определить расстояние от точки А до плоскости α(ΔВСD)

Слайд 22


Метрические задачи, слайд №22
Описание слайда:

Слайд 23


Метрические задачи, слайд №23
Описание слайда:

Слайд 24


Метрические задачи, слайд №24
Описание слайда:

Слайд 25


Метрические задачи, слайд №25
Описание слайда:

Слайд 26


Пример:Определить расстояние от точки А до плоскости α(h∩f)
Описание слайда:
Пример:Определить расстояние от точки А до плоскости α(h∩f)

Слайд 27


Метрические задачи, слайд №27
Описание слайда:

Слайд 28


Метрические задачи, слайд №28
Описание слайда:

Слайд 29


Метрические задачи, слайд №29
Описание слайда:

Слайд 30


Метрические задачи, слайд №30
Описание слайда:

Слайд 31


Метрические задачи, слайд №31
Описание слайда:

Слайд 32


Метрические задачи, слайд №32
Описание слайда:

Слайд 33

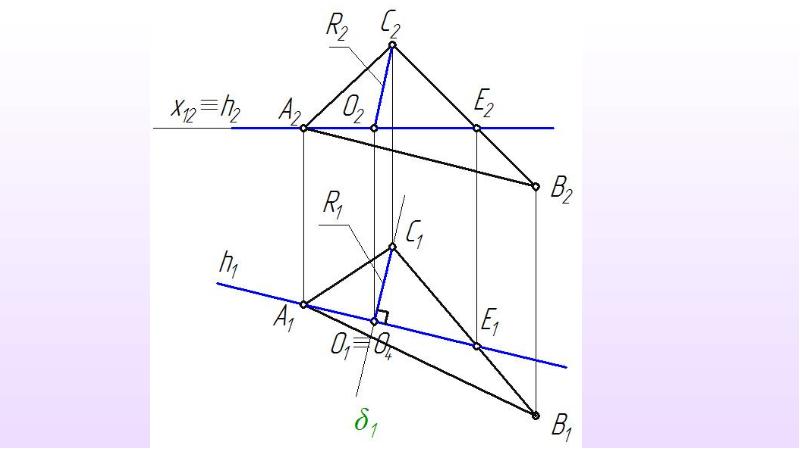

Метрические задачи, слайд №33
Описание слайда:

Слайд 34


Метрические задачи, слайд №34
Описание слайда:

Слайд 35


Метрические задачи, слайд №35
Описание слайда:

Слайд 36


Метрические задачи, слайд №36
Описание слайда:

Слайд 37


Метрические задачи, слайд №37
Описание слайда:

Слайд 38


Метрические задачи, слайд №38
Описание слайда:

Слайд 39


Определение углов
Описание слайда:
Определение углов

Слайд 40

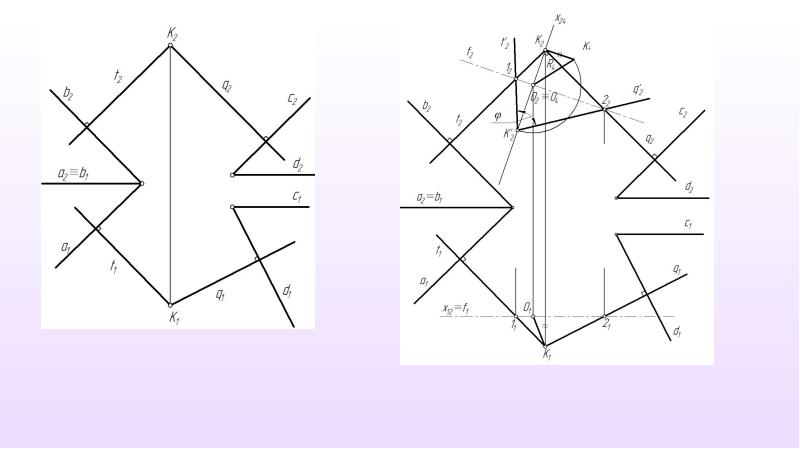

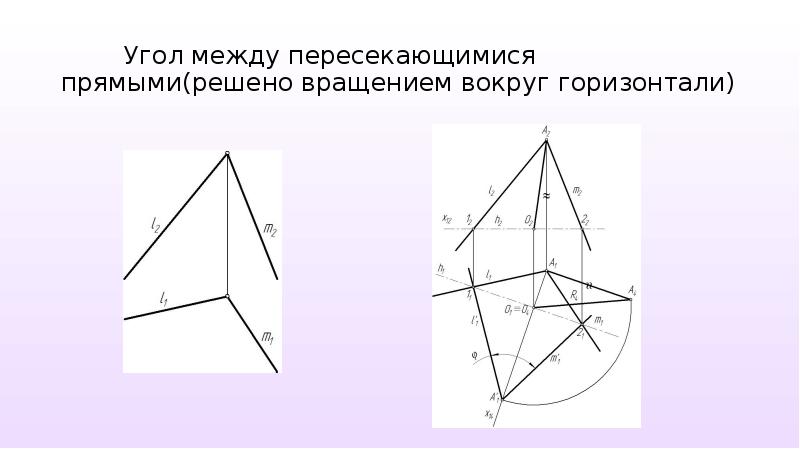

Угол между пересекающимися прямыми(решено вращением вокруг горизонтали)
Описание слайда:
Угол между пересекающимися прямыми(решено вращением вокруг горизонтали)

Слайд 41

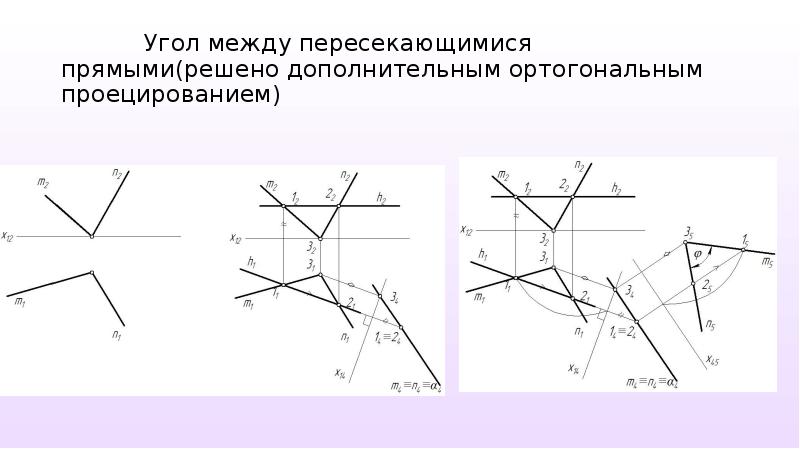

Угол между пересекающимися прямыми(решено дополнительным ортогональным проецированием)
Описание слайда:
Угол между пересекающимися прямыми(решено дополнительным ортогональным проецированием)

Слайд 42

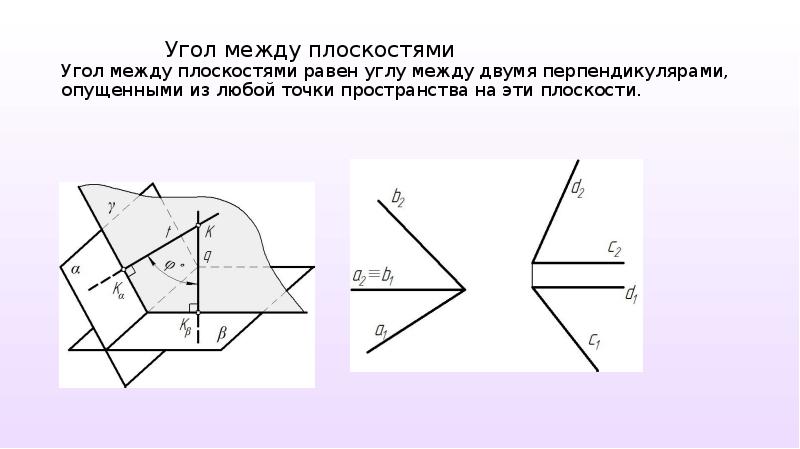

Угол между плоскостями Угол между плоскостями равен углу между двумя перпендикулярами, опущенными из любой точки пространства на эти плоскости.
Описание слайда:
Угол между плоскостями Угол между плоскостями равен углу между двумя перпендикулярами, опущенными из любой точки пространства на эти плоскости.

Слайд 43


Метрические задачи, слайд №43
Описание слайда:

Слайд 44

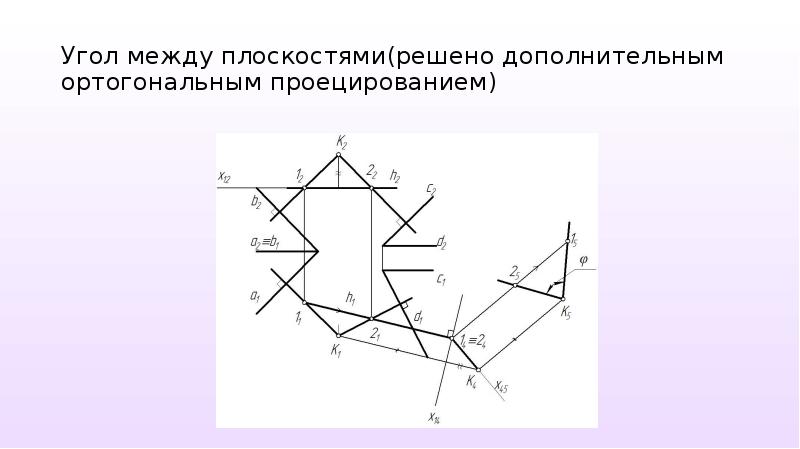

Угол между плоскостями(решено дополнительным ортогональным проецированием)
Описание слайда:
Угол между плоскостями(решено дополнительным ортогональным проецированием)

Слайд 45

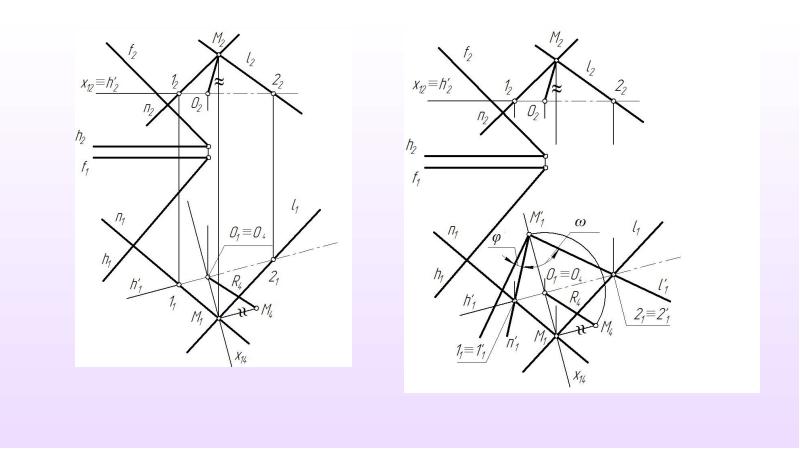

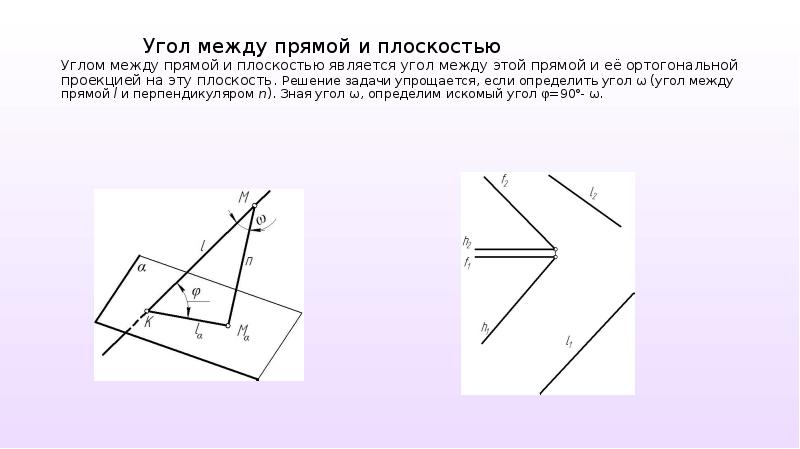

Угол между прямой и плоскостью Углом между прямой и плоскостью является угол между этой прямой и её ортогональной проекцией на эту плоскость. Решение...
Описание слайда:
Угол между прямой и плоскостью Углом между прямой и плоскостью является угол между этой прямой и её ортогональной проекцией на эту плоскость. Решение задачи упрощается, если определить угол ω (угол между прямой l и перпендикуляром n). Зная угол ω, определим искомый угол =90- ω.

Слайд 46


Метрические задачи, слайд №46
Описание слайда:

Слайд 47

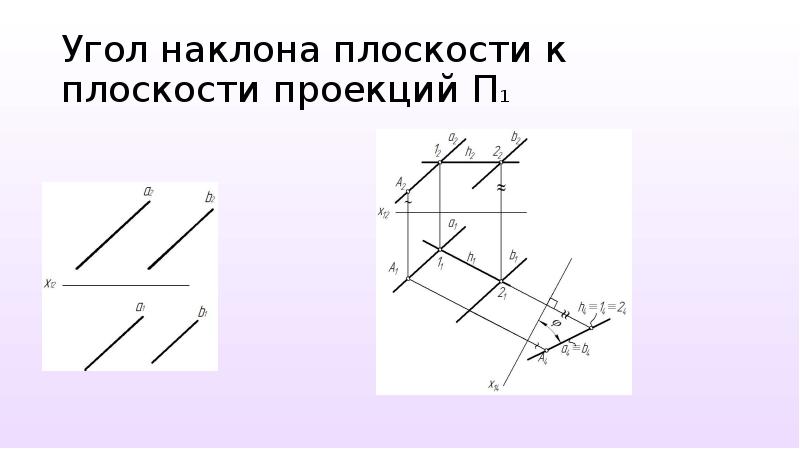

Угол наклона плоскости к плоскости проекций П1
Описание слайда:
Угол наклона плоскости к плоскости проекций П1

Слайд 48

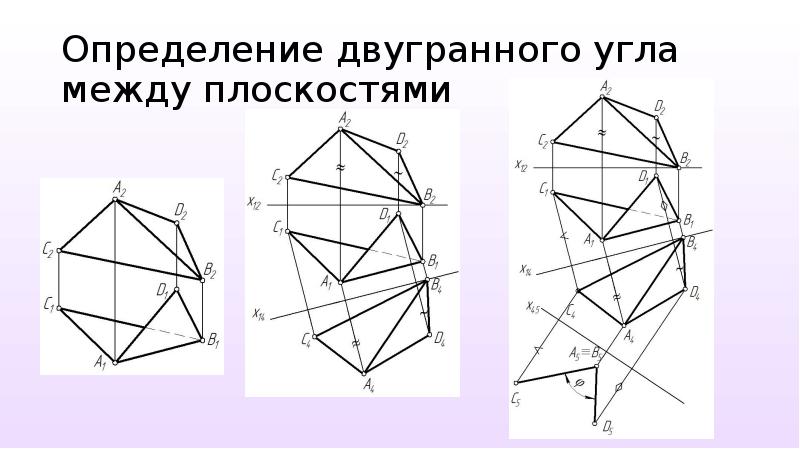

Определение двугранного угла между плоскостями
Описание слайда:
Определение двугранного угла между плоскостями
