Слайд 1

Описание слайда:

Пересечение поверхности плоскостью

Слайд 2

Описание слайда:

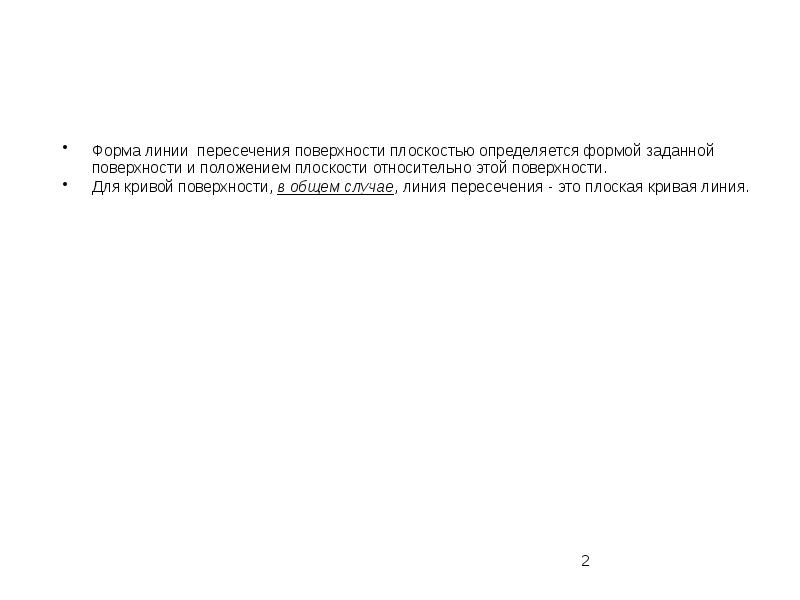

Форма линии пересечения поверхности плоскостью определяется формой заданной поверхности и положением плоскости относительно этой поверхности. Форма линии пересечения поверхности плоскостью определяется формой заданной поверхности и положением плоскости относительно этой поверхности. Для кривой поверхности, в общем случае, линия пересечения - это плоская кривая линия.

Слайд 3

Описание слайда:

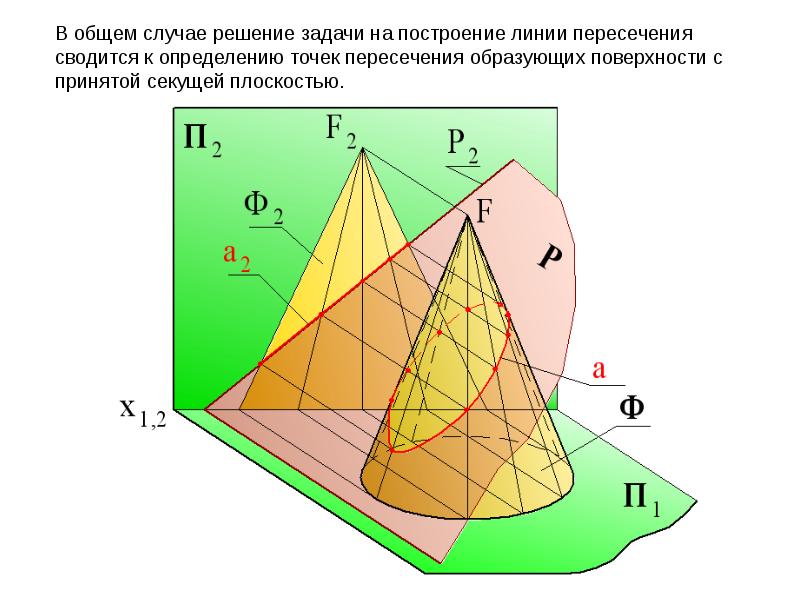

Σ ∩ Ф = a Σ ∩ Ф = a Ф{m1, m2,....,mn} a{1,2,....,N} 1=m1 ∩ Σ 2=m2 ∩ Σ ............. N=mn ∩ Σ

Слайд 4

Описание слайда:

Количество точек, используемых для постро-ения линии пересечения, определяется фор-мой поверхности и точностью построения. Количество точек, используемых для постро-ения линии пересечения, определяется фор-мой поверхности и точностью построения. Но из всего множества точек линии пересечения обязательно должны быть построены следующие точки: точки, определяющие габариты фигуру сечения; точки фигуры сечения наиболее и наиме-нее удаленные от плоскостей проекций; точки, определяющие видимость фигуры сечения на проекциях.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Данная коническая поверхность относится к классу линейчатых и подклассу поверхностей вращения. Следовательно, для построения точки на поверхности можно использовать, как прямую линия (образующую поверхности), так и окружность (параллель). Данная коническая поверхность относится к классу линейчатых и подклассу поверхностей вращения. Следовательно, для построения точки на поверхности можно использовать, как прямую линия (образующую поверхности), так и окружность (параллель).

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

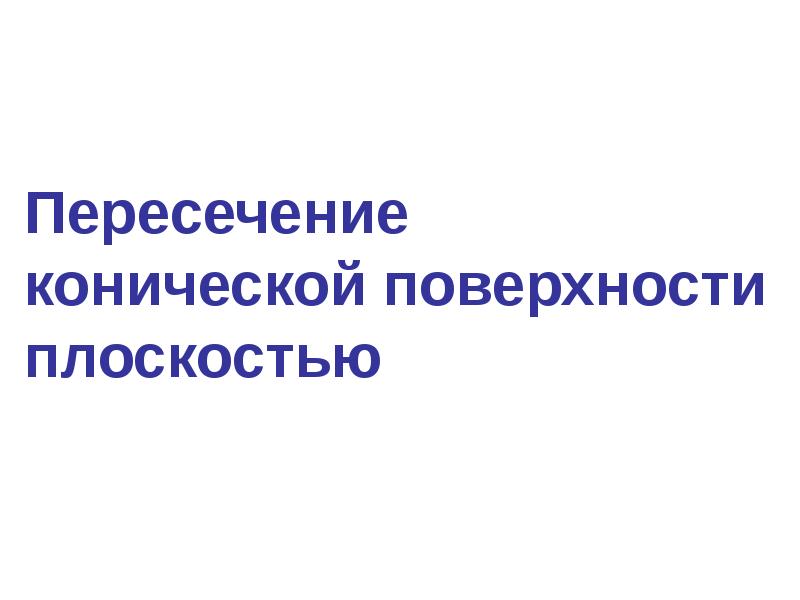

Пересечение конической поверхности плоскостью

Слайд 10

Описание слайда:

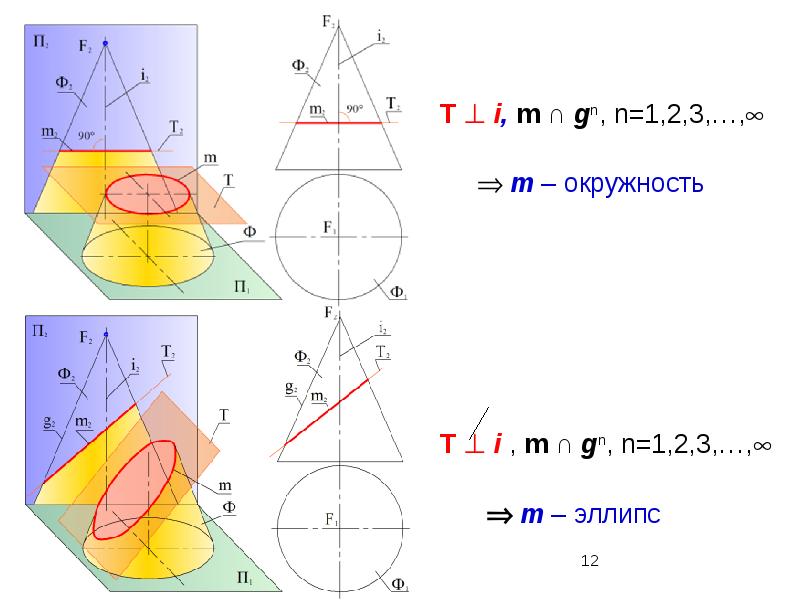

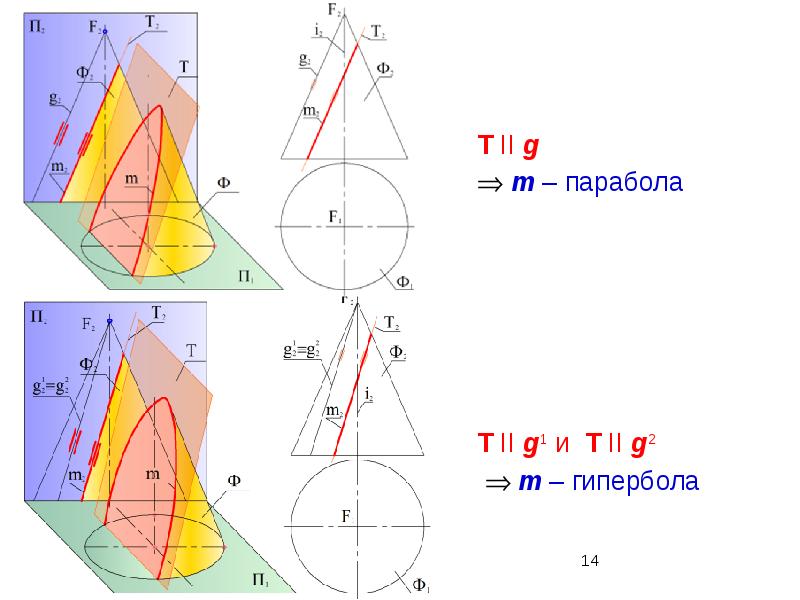

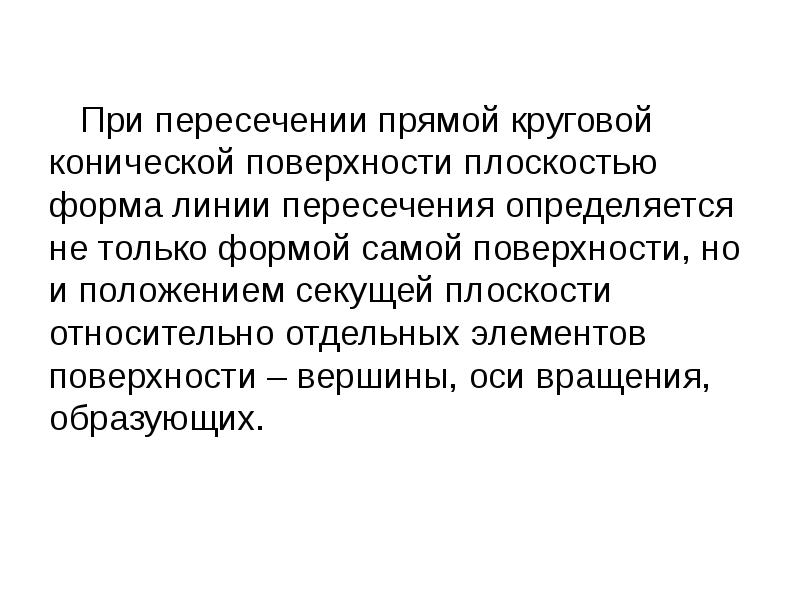

При пересечении прямой круговой конической поверхности плоскостью форма линии пересечения определяется не только формой самой поверхности, но и положением секущей плоскости относительно отдельных элементов поверхности – вершины, оси вращения, образующих. При пересечении прямой круговой конической поверхности плоскостью форма линии пересечения определяется не только формой самой поверхности, но и положением секущей плоскости относительно отдельных элементов поверхности – вершины, оси вращения, образующих.

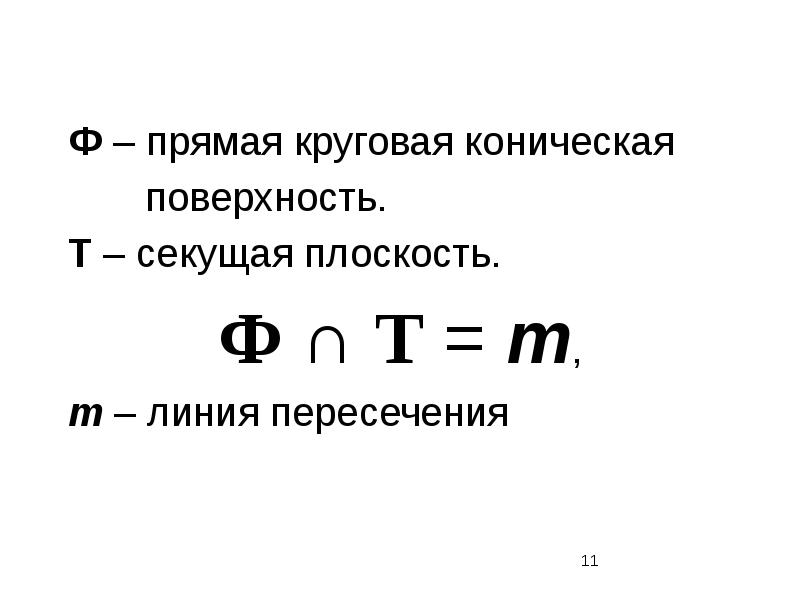

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

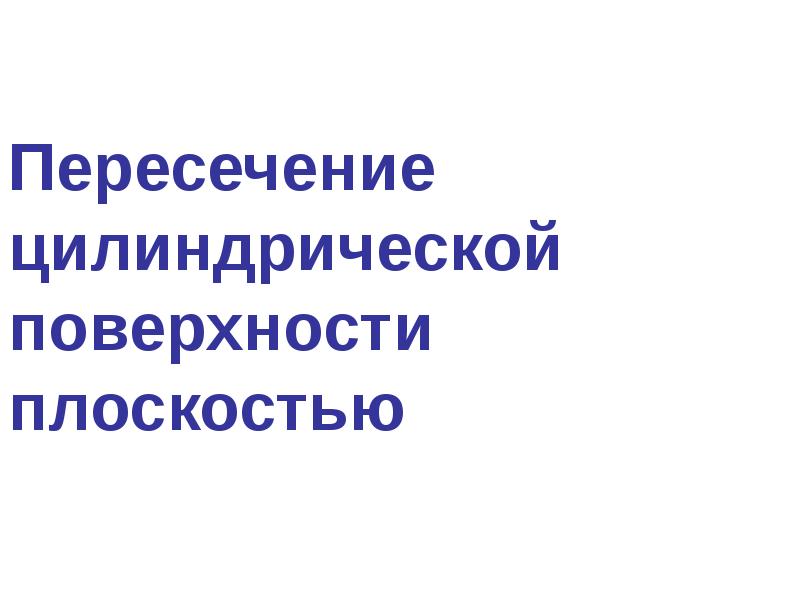

Пересечение цилиндрической поверхности плоскостью

Слайд 16

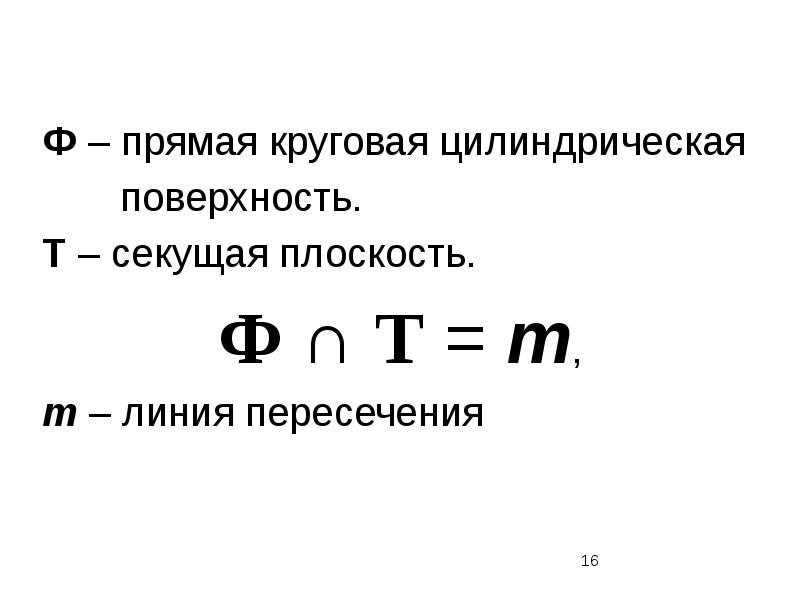

Описание слайда:

Слайд 17

Описание слайда:

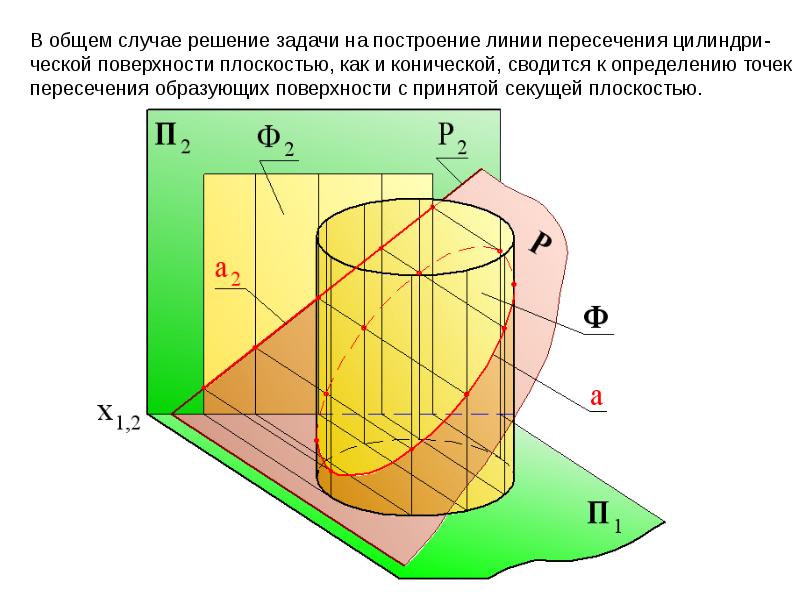

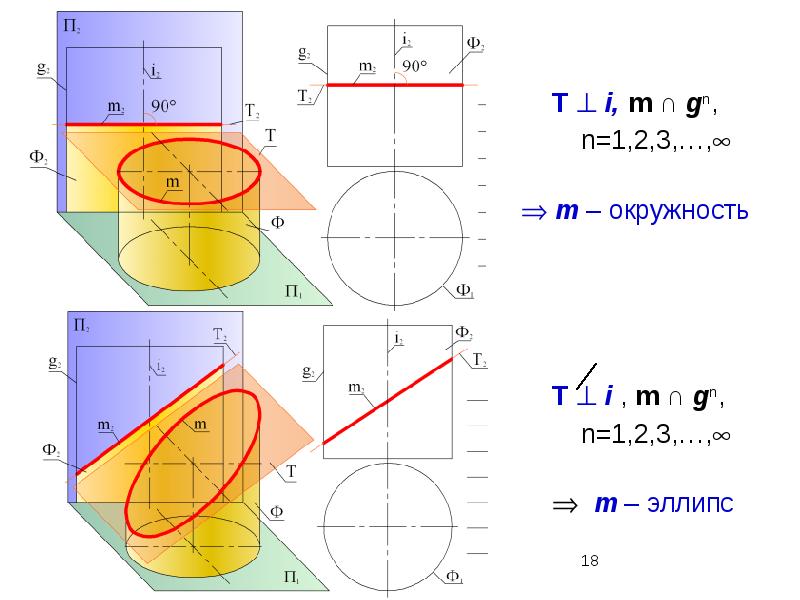

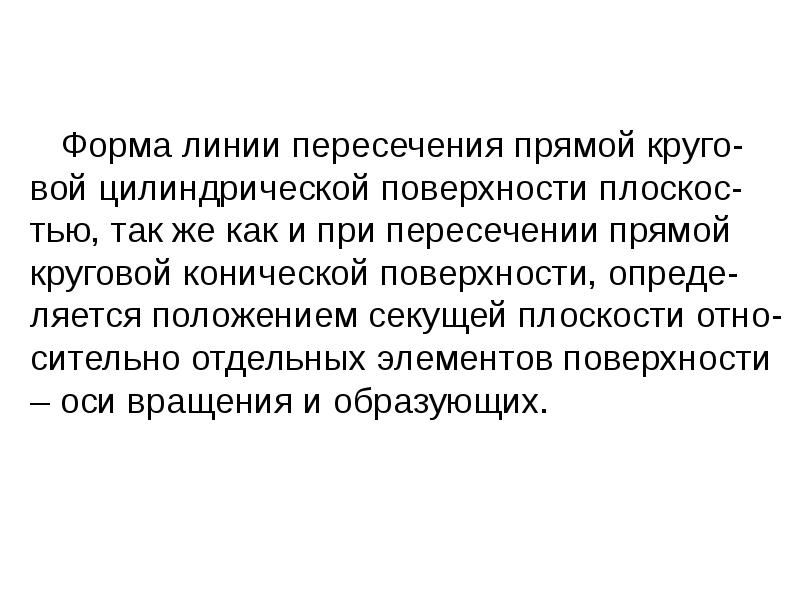

Форма линии пересечения прямой круго-вой цилиндрической поверхности плоскос-тью, так же как и при пересечении прямой круговой конической поверхности, опреде-ляется положением секущей плоскости отно-сительно отдельных элементов поверхности – оси вращения и образующих. Форма линии пересечения прямой круго-вой цилиндрической поверхности плоскос-тью, так же как и при пересечении прямой круговой конической поверхности, опреде-ляется положением секущей плоскости отно-сительно отдельных элементов поверхности – оси вращения и образующих.

Слайд 18

Описание слайда:

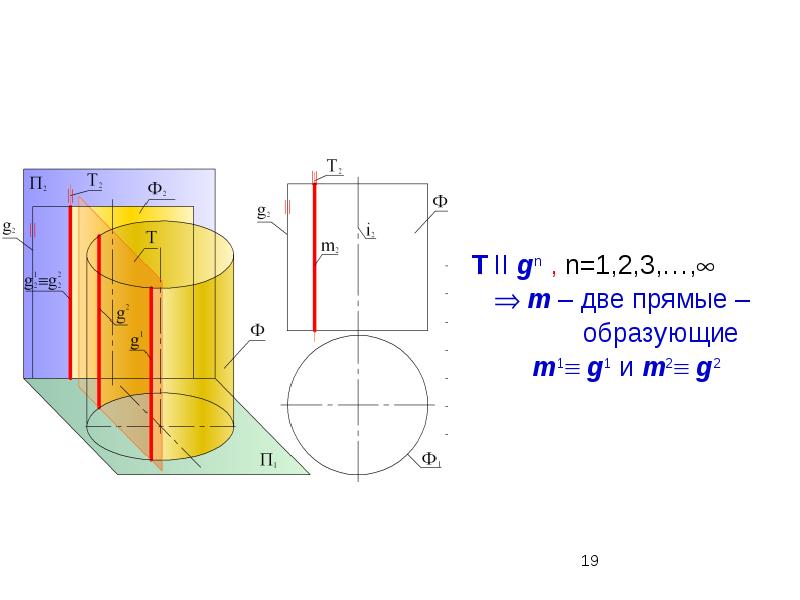

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Пересечение гранной поверхности плоскостью

Слайд 21

Описание слайда:

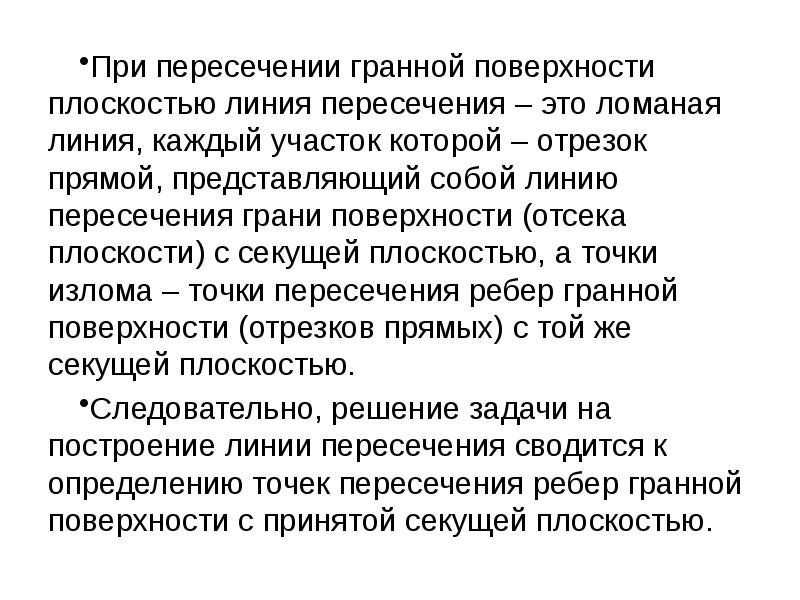

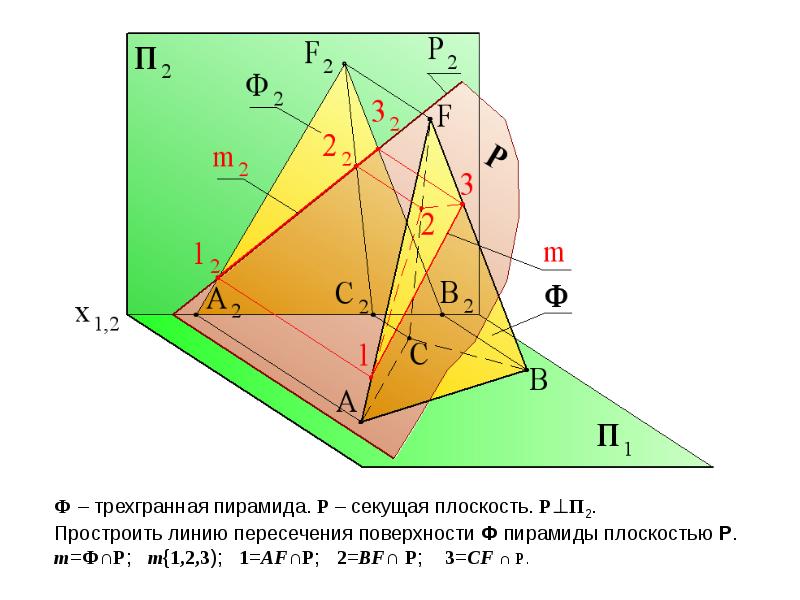

При пересечении гранной поверхности плоскостью линия пересечения – это ломаная линия, каждый участок которой – отрезок прямой, представляющий собой линию пересечения грани поверхности (отсека плоскости) с секущей плоскостью, а точки излома – точки пересечения ребер гранной поверхности (отрезков прямых) с той же секущей плоскостью. При пересечении гранной поверхности плоскостью линия пересечения – это ломаная линия, каждый участок которой – отрезок прямой, представляющий собой линию пересечения грани поверхности (отсека плоскости) с секущей плоскостью, а точки излома – точки пересечения ребер гранной поверхности (отрезков прямых) с той же секущей плоскостью. Следовательно, решение задачи на построение линии пересечения сводится к определению точек пересечения ребер гранной поверхности с принятой секущей плоскостью.

Слайд 22

Описание слайда:

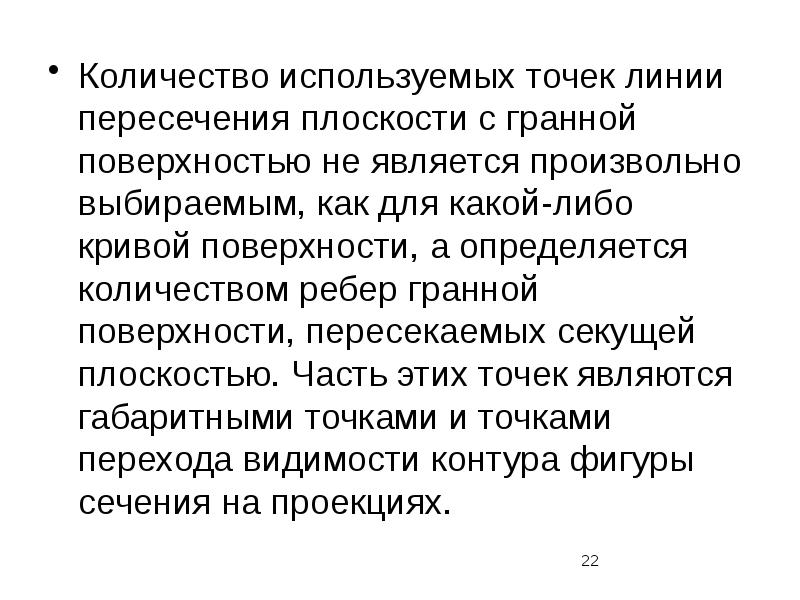

Количество используемых точек линии пересечения плоскости с гранной поверхностью не является произвольно выбираемым, как для какой-либо кривой поверхности, а определяется количеством ребер гранной поверхности, пересекаемых секущей плоскостью. Часть этих точек являются габаритными точками и точками перехода видимости контура фигуры сечения на проекциях. Количество используемых точек линии пересечения плоскости с гранной поверхностью не является произвольно выбираемым, как для какой-либо кривой поверхности, а определяется количеством ребер гранной поверхности, пересекаемых секущей плоскостью. Часть этих точек являются габаритными точками и точками перехода видимости контура фигуры сечения на проекциях.
