Слайд 1


Аксонометрические проекции Аксонометрической проекцией фигуры называется условное изображение, когда предмет вместе с осями координат проецируется на...
Описание слайда:

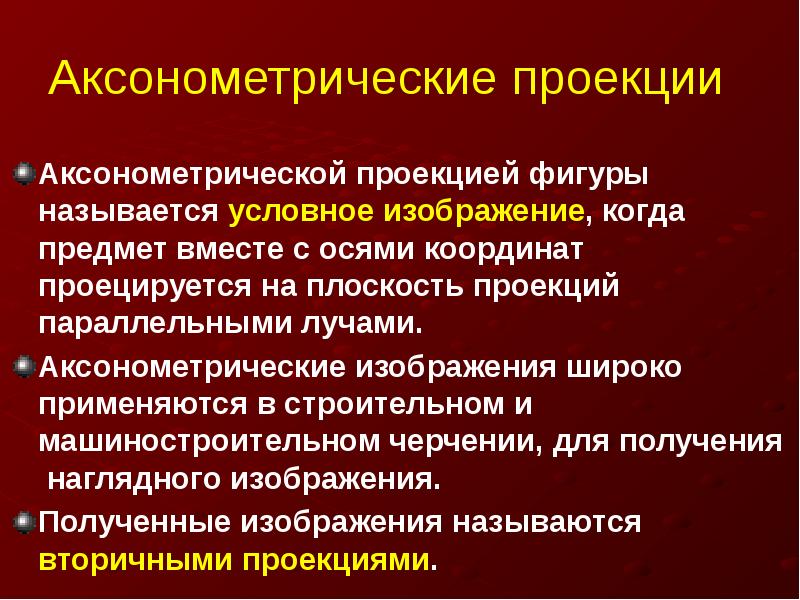

Аксонометрические проекции Аксонометрической проекцией фигуры называется условное изображение, когда предмет вместе с осями координат проецируется на плоскость проекций параллельными лучами. Аксонометрические изображения широко применяются в строительном и машиностроительном черчении, для получения наглядного изображения. Полученные изображения называются вторичными проекциями.

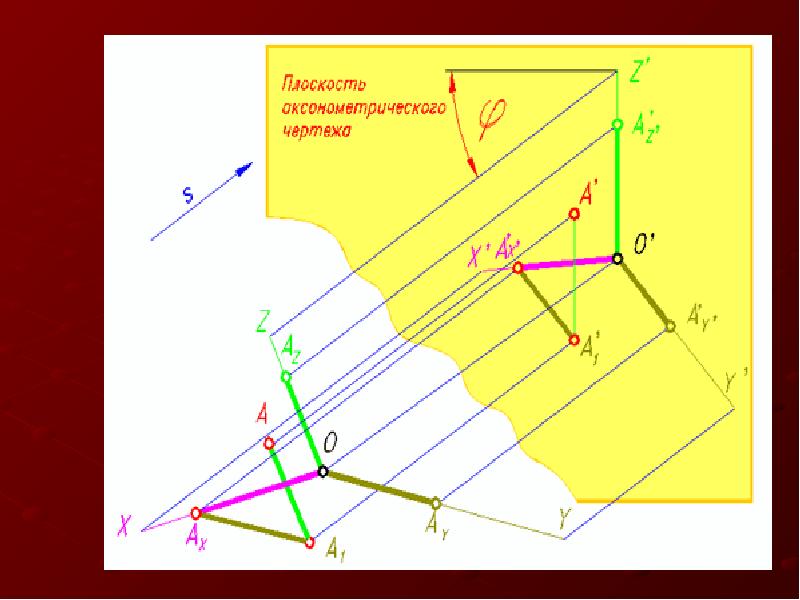

Слайд 2


Аксонометрические проекции, слайд №2
Описание слайда:

Слайд 3

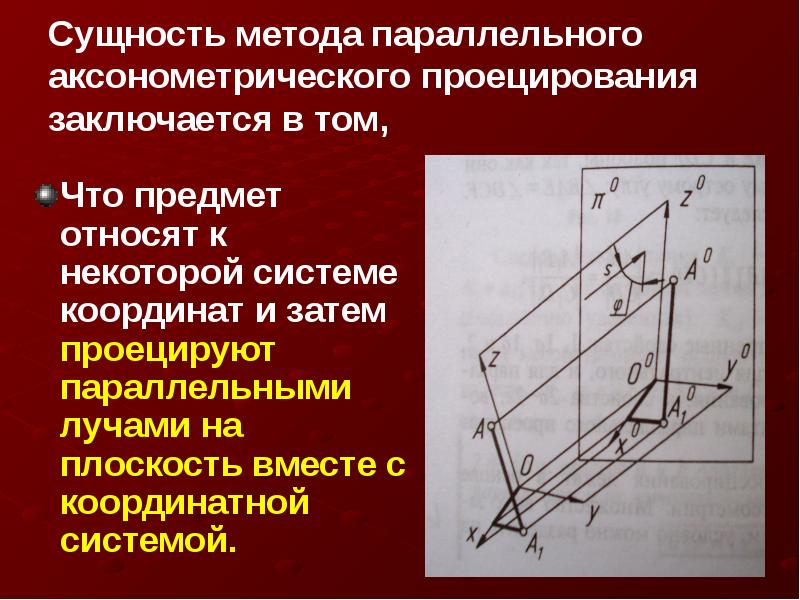

Сущность метода параллельного аксонометрического проецирования заключается в том, Что предмет относят к некоторой системе координат и затем...
Описание слайда:

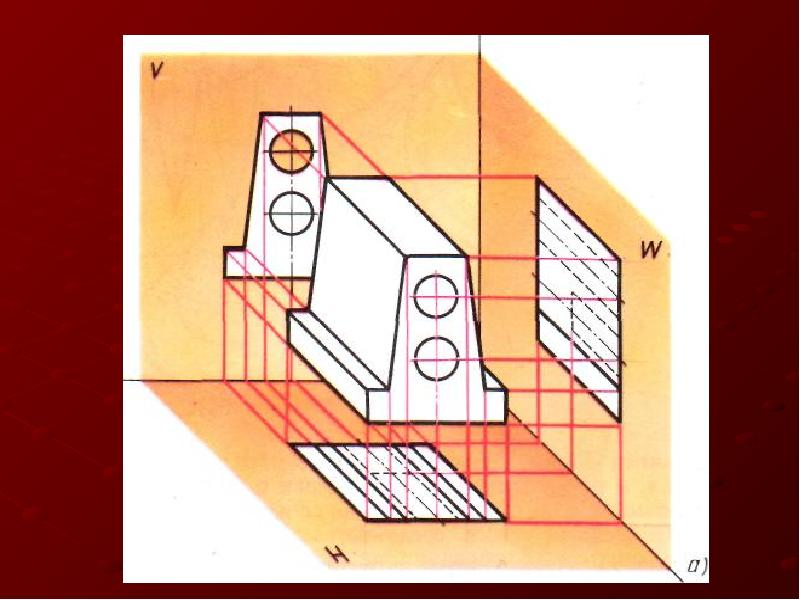

Сущность метода параллельного аксонометрического проецирования заключается в том, Что предмет относят к некоторой системе координат и затем проецируют параллельными лучами на плоскость вместе с координатной системой.

Слайд 4


Аксонометрические проекции, слайд №4
Описание слайда:

Слайд 5

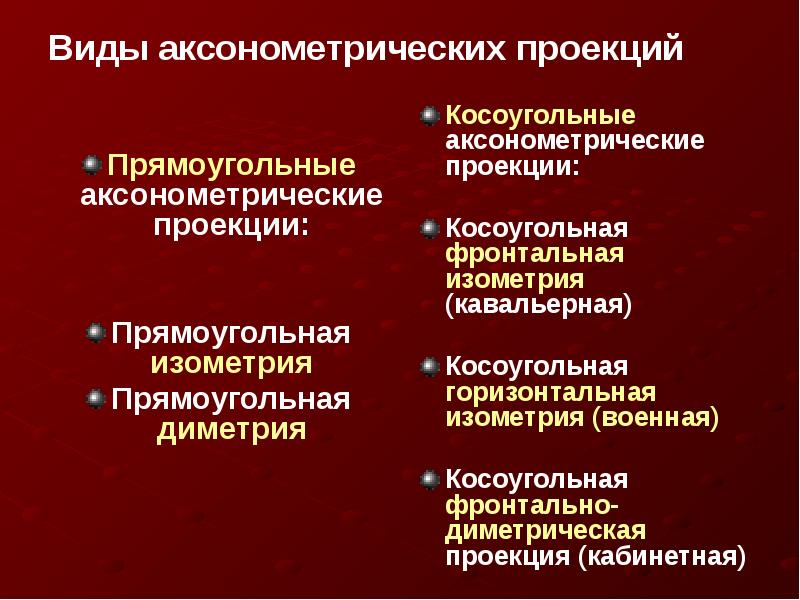

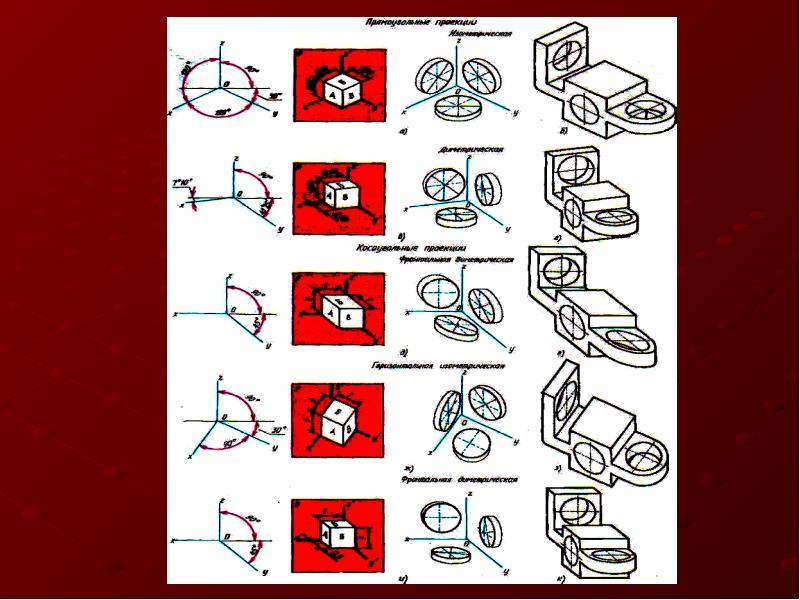

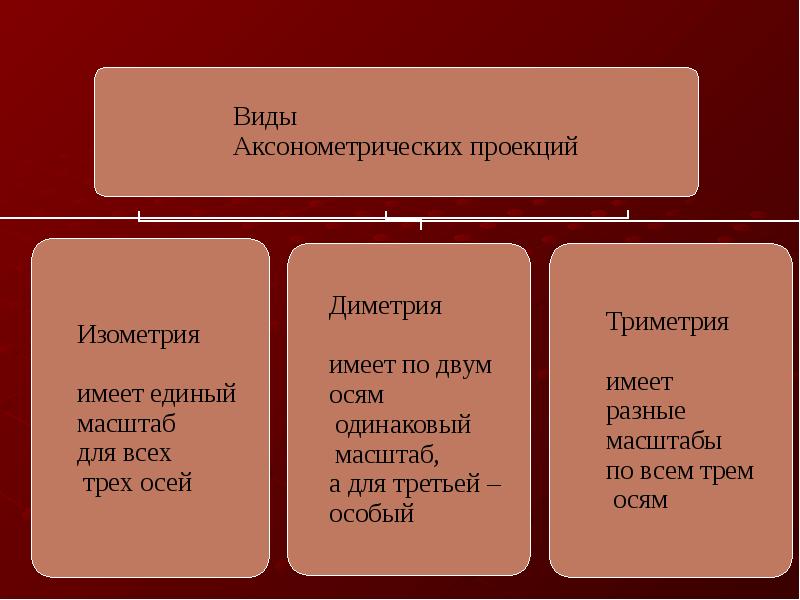

Виды аксонометрических проекций Прямоугольные аксонометрические проекции: Прямоугольная изометрия Прямоугольная диметрия
Описание слайда:
Виды аксонометрических проекций Прямоугольные аксонометрические проекции: Прямоугольная изометрия Прямоугольная диметрия

Слайд 6

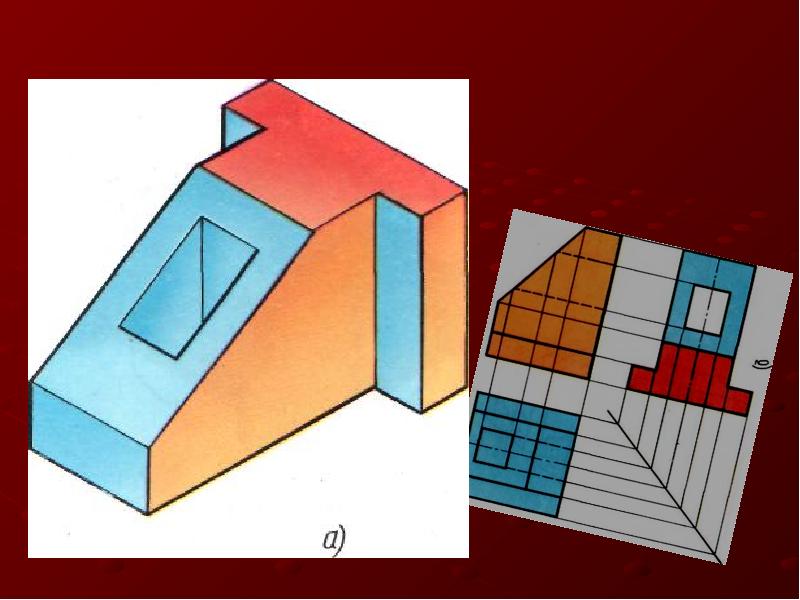

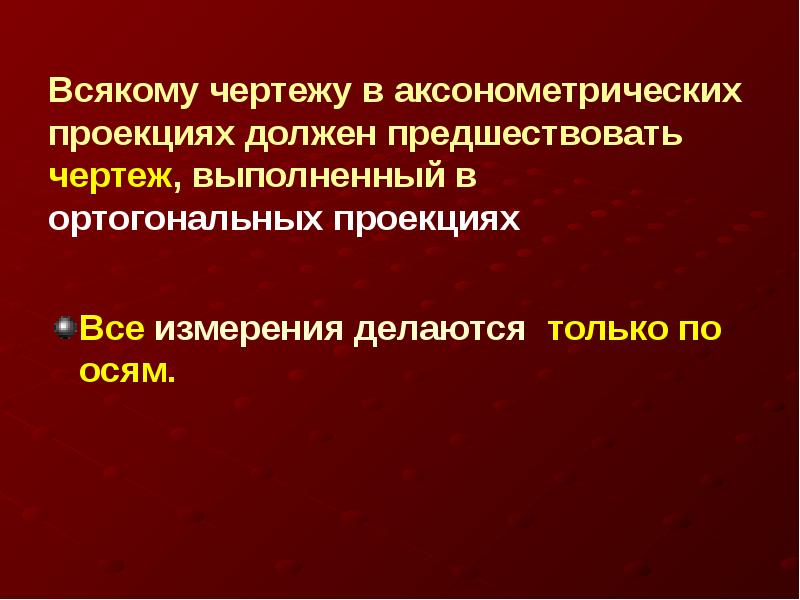

Всякому чертежу в аксонометрических проекциях должен предшествовать чертеж, выполненный в ортогональных проекциях Все измерения делаются только по...
Описание слайда:
Всякому чертежу в аксонометрических проекциях должен предшествовать чертеж, выполненный в ортогональных проекциях Все измерения делаются только по осям.

Слайд 7

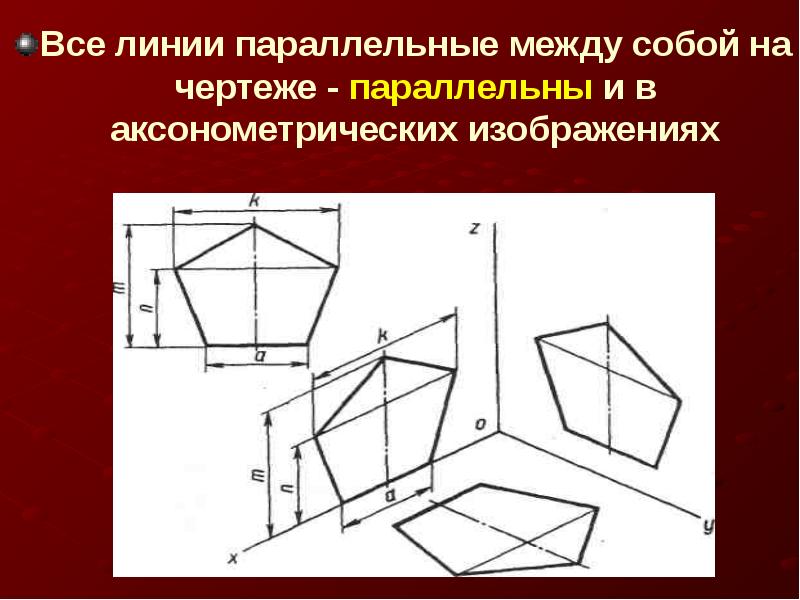

Все линии параллельные между собой на чертеже - параллельны и в аксонометрических изображениях Все линии параллельные между собой на чертеже -...
Описание слайда:
Все линии параллельные между собой на чертеже - параллельны и в аксонометрических изображениях Все линии параллельные между собой на чертеже - параллельны и в аксонометрических изображениях

Слайд 8


Аксонометрические проекции, слайд №8
Описание слайда:

Слайд 9


Аксонометрические проекции, слайд №9
Описание слайда:

Слайд 10

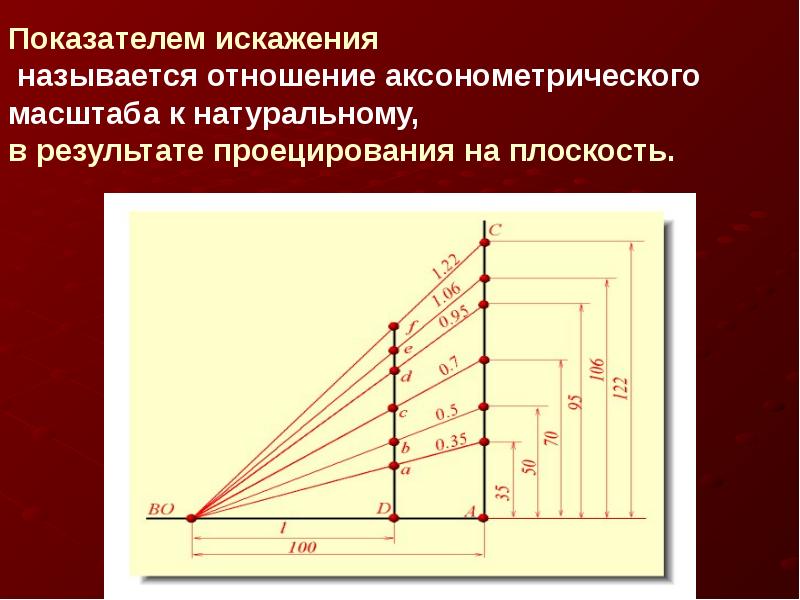

Показателем искажения называется отношение аксонометрического масштаба к натуральному, в результате проецирования на плоскость.
Описание слайда:
Показателем искажения называется отношение аксонометрического масштаба к натуральному, в результате проецирования на плоскость.

Слайд 11


Прямоугольная изометрия Пример. В прямоугольной изометрии коэффициенты искажения по аксонометрическим осям – 0,82 ( принимают за 1.0).
Описание слайда:
Прямоугольная изометрия Пример. В прямоугольной изометрии коэффициенты искажения по аксонометрическим осям – 0,82 ( принимают за 1.0).

Слайд 12

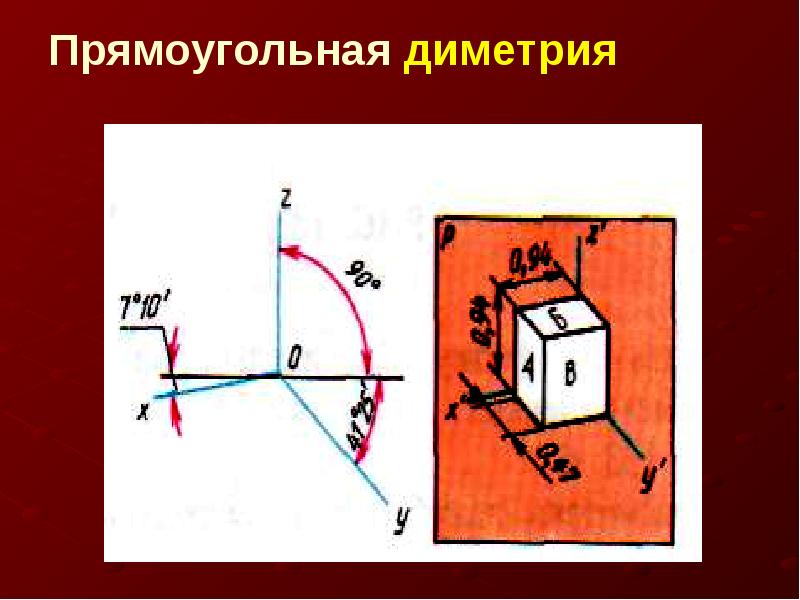

Прямоугольная диметрия
Описание слайда:
Прямоугольная диметрия

Слайд 13


Косоугольная фронтальная изометрия (кавальерная)
Описание слайда:
Косоугольная фронтальная изометрия (кавальерная)

Слайд 14


Косоугольная горизонтальная проекция
Описание слайда:
Косоугольная горизонтальная проекция

Слайд 15

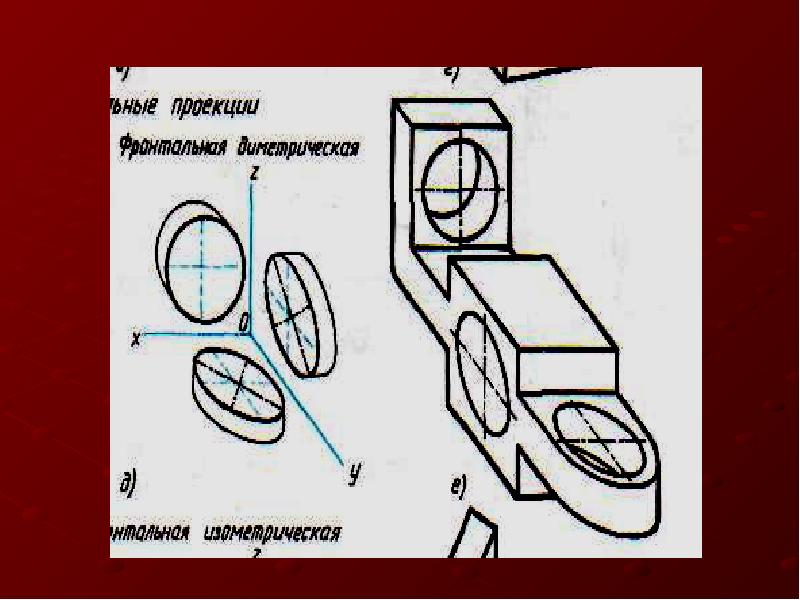

Косоугольная фронтально-диметрическая проекция (кабинетная)
Описание слайда:
Косоугольная фронтально-диметрическая проекция (кабинетная)

Слайд 16


Аксонометрические проекции, слайд №16
Описание слайда:

Слайд 17


Задание: Построить прямоугольную изометрию пирамиды по координатам точек ABCD по вариантам.
Описание слайда:
Задание: Построить прямоугольную изометрию пирамиды по координатам точек ABCD по вариантам.

Слайд 18

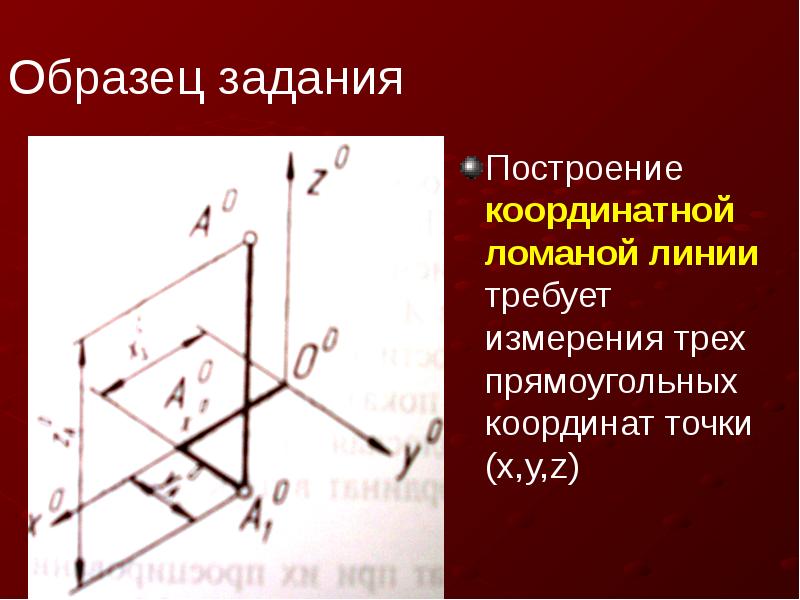

Образец задания Построение координатной ломаной линии требует измерения трех прямоугольных координат точки (x,y,z)
Описание слайда:
Образец задания Построение координатной ломаной линии требует измерения трех прямоугольных координат точки (x,y,z)

Слайд 19

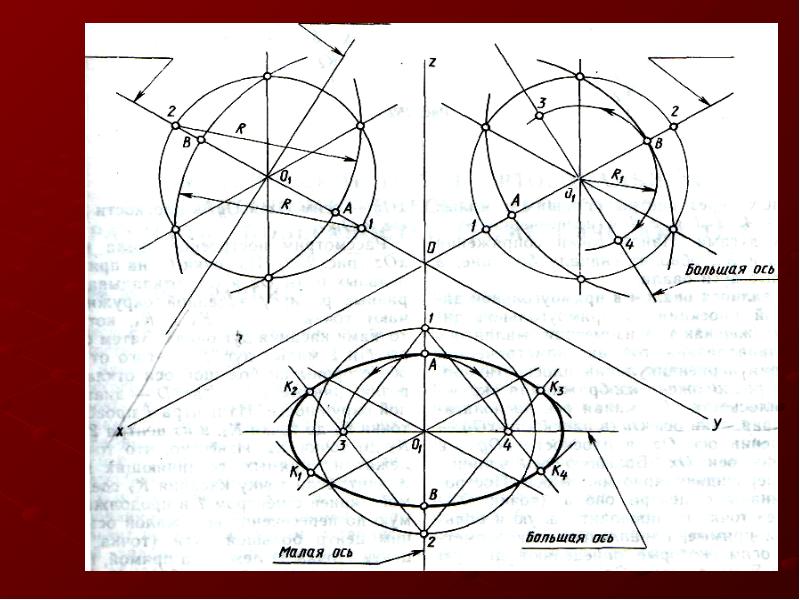

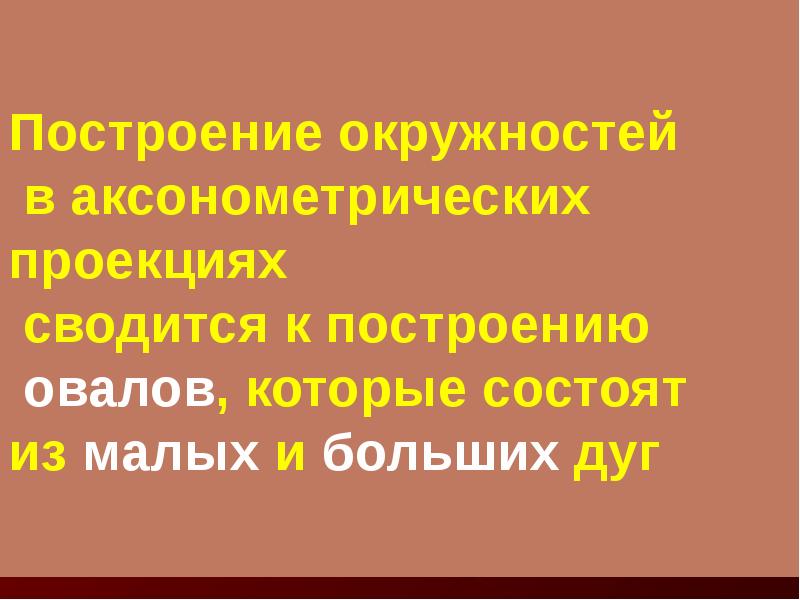

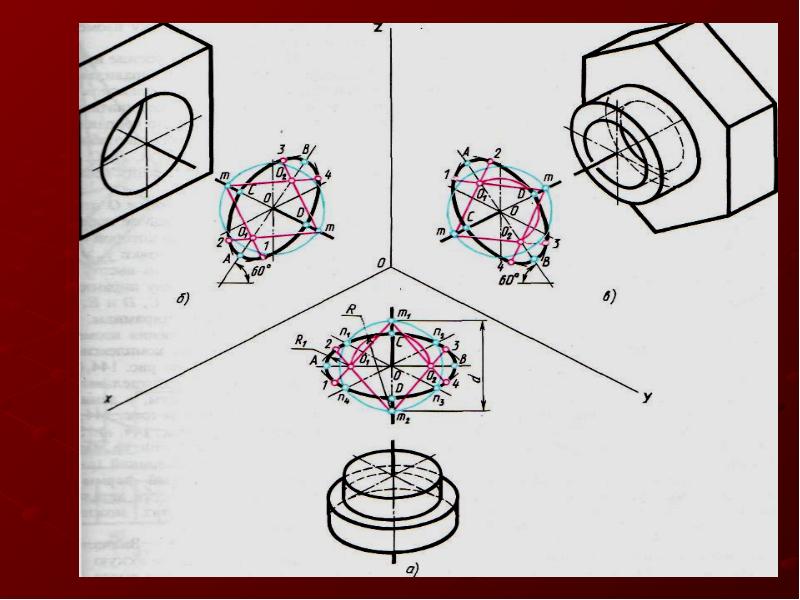

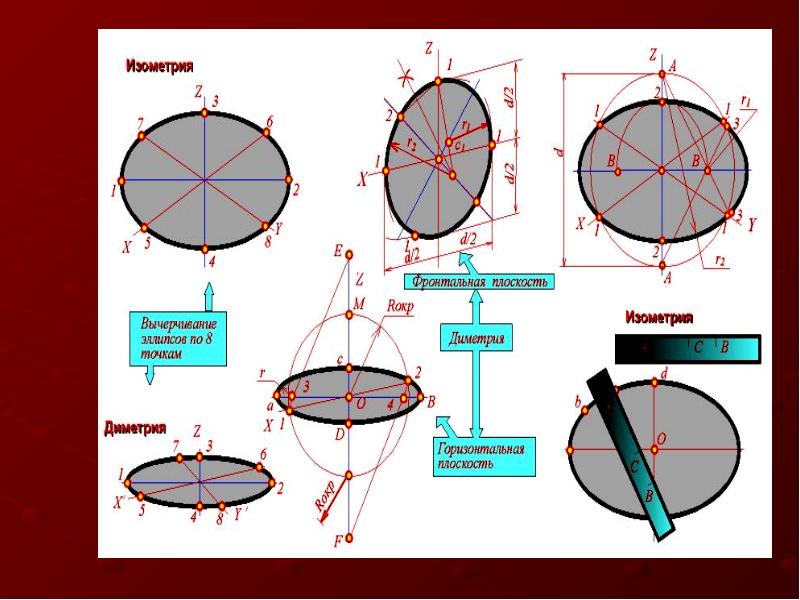

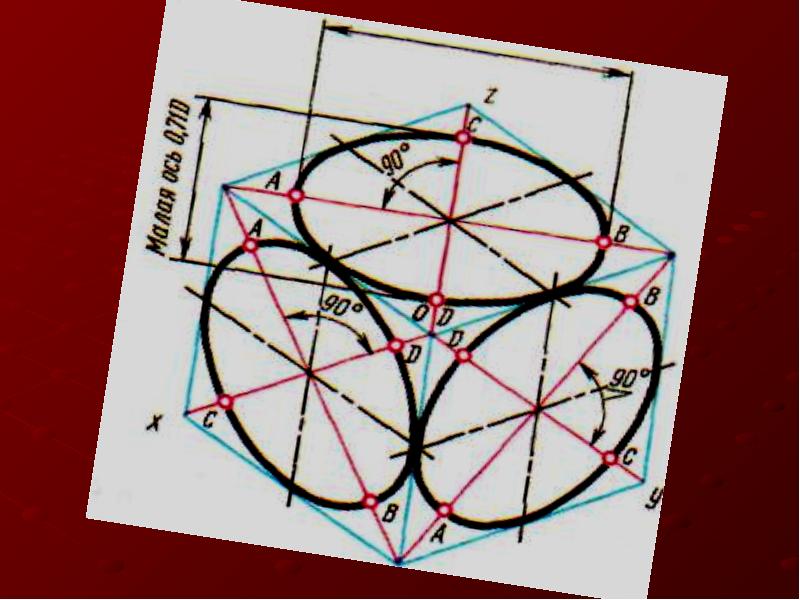

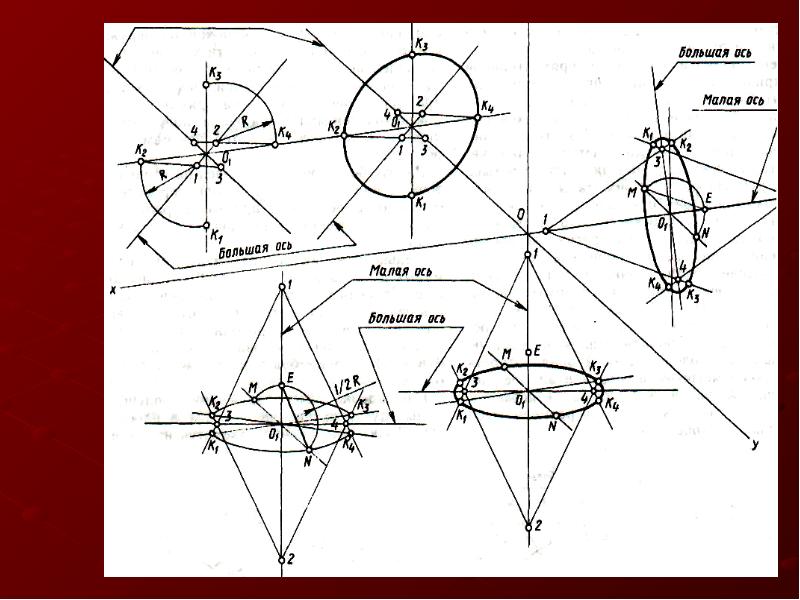

Построение окружностей в аксонометрических проекциях сводится к построению овалов, которые состоят из малых и больших дуг
Описание слайда:
Построение окружностей в аксонометрических проекциях сводится к построению овалов, которые состоят из малых и больших дуг

Слайд 20


Аксонометрические проекции, слайд №20
Описание слайда:

Слайд 21


Аксонометрические проекции, слайд №21
Описание слайда:

Слайд 22


Аксонометрические проекции, слайд №22
Описание слайда:

Слайд 23


Аксонометрические проекции, слайд №23
Описание слайда:

Слайд 24


Аксонометрические проекции, слайд №24
Описание слайда:

Слайд 25


Аксонометрические проекции, слайд №25
Описание слайда:

Слайд 26


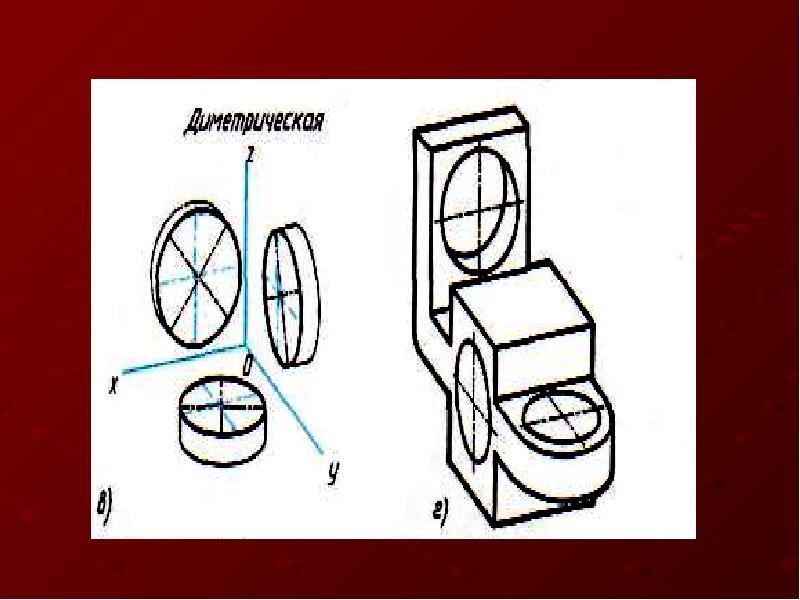

Аксонометрические проекции, слайд №26
Описание слайда:

Слайд 27


Аксонометрические проекции, слайд №27
Описание слайда:

Слайд 28


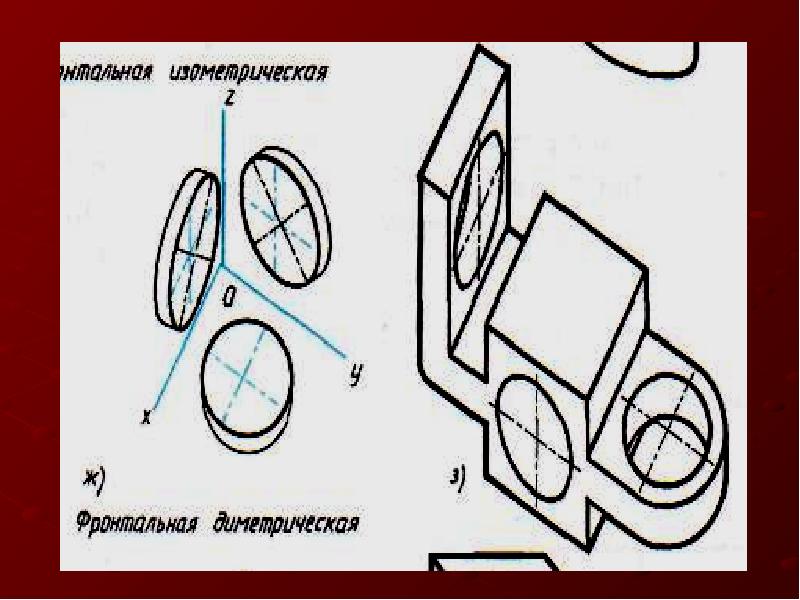

Аксонометрические проекции, слайд №28
Описание слайда:

Слайд 29


Аксонометрические проекции, слайд №29
Описание слайда:

Слайд 30


Конец лекции
Описание слайда:
Конец лекции
