ЛЕКЦИЯ №3 АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ

Слайд 2

Описание слайда:

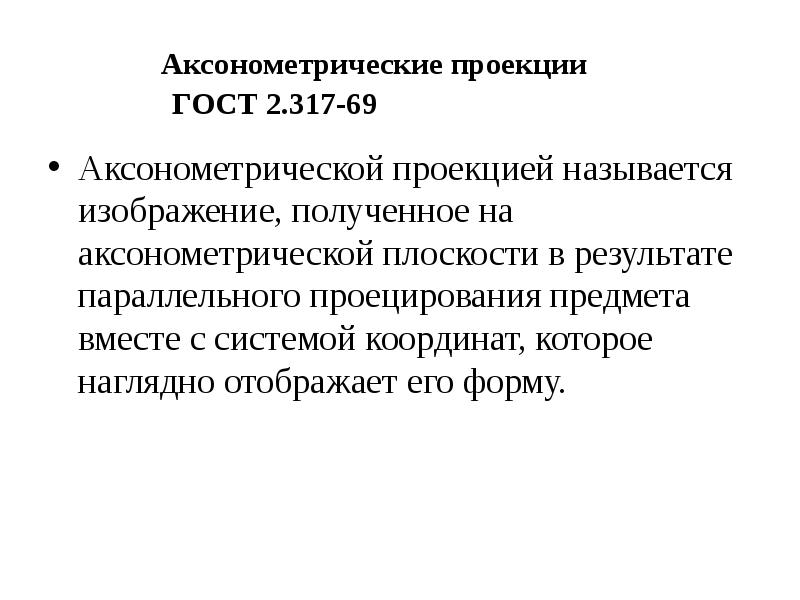

Аксонометрические проекции ГОСТ 2.317-69 Аксонометрической проекцией называется изображение, полученное на аксонометрической плоскости в результате параллельного проецирования предмета вместе с системой координат, которое наглядно отображает его форму.

Слайд 3

Описание слайда:

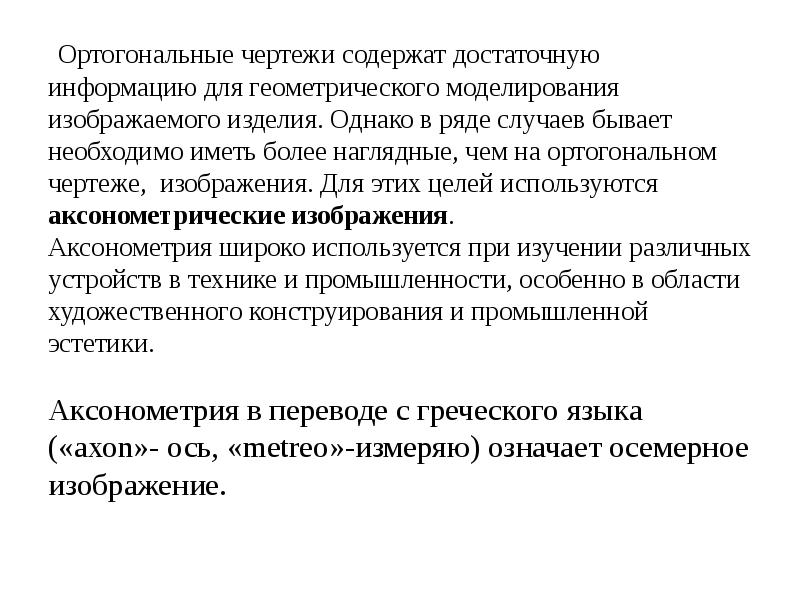

Ортогональные чертежи содержат достаточную информацию для геометрического моделирования изображаемого изделия. Однако в ряде случаев бывает необходимо иметь более наглядные, чем на ортогональном чертеже, изображения. Для этих целей используются аксонометрические изображения. Аксонометрия широко используется при изучении различных устройств в технике и промышленности, особенно в области художественного конструирования и промышленной эстетики. Аксонометрия в переводе с греческого языка («ахоn»- ось, «metreo»-измеряю) означает осемерное изображение.

Слайд 4

Описание слайда:

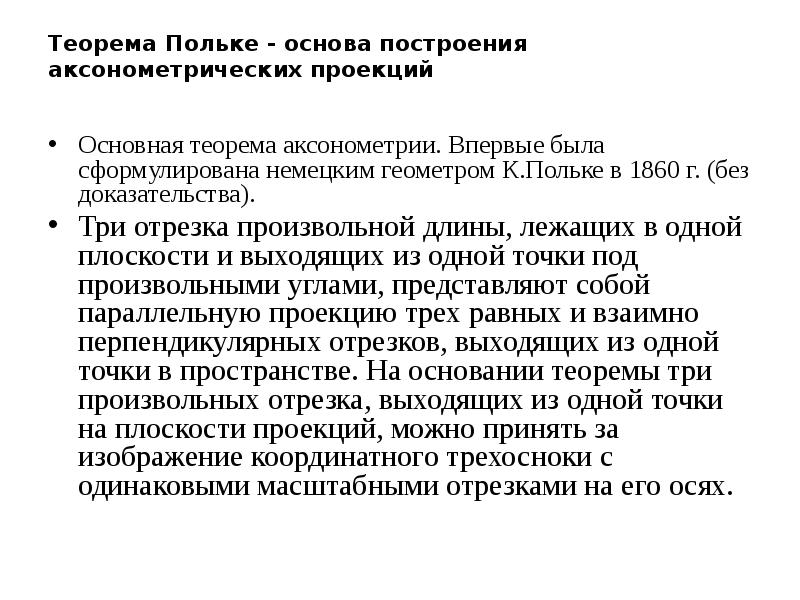

Теорема Польке - основа построения аксонометрических проекций Основная теорема аксонометрии. Впервые была сформулирована немецким геометром К.Польке в 1860 г. (без доказательства). Три отрезка произвольной длины, лежащих в одной плоскости и выходящих из одной точки под произвольными углами, представляют собой параллельную проекцию трех равных и взаимно перпендикулярных отрезков, выходящих из одной точки в пространстве. На основании теоремы три произвольных отрезка, выходящих из одной точки на плоскости проекций, можно принять за изображение координатного трехосноки с одинаковыми масштабными отрезками на его осях.

Слайд 5

Описание слайда:

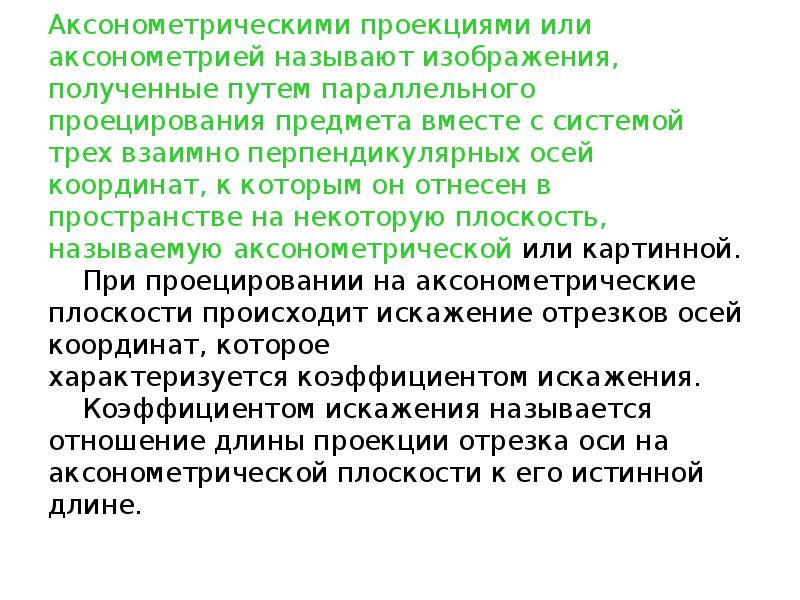

Аксонометрическими проекциями или аксонометрией называют изображения, полученные путем параллельного проецирования предмета вместе с системой трех взаимно перпендикулярных осей координат, к которым он отнесен в пространстве на некоторую плоскость, называемую аксонометрической или картинной. При проецировании на аксонометрические плоскости происходит искажение отрезков осей координат, которое характеризуется коэффициентом искажения. Коэффициентом искажения называется отношение длины проекции отрезка оси на аксонометрической плоскости к его истинной длине.

Слайд 6

Описание слайда:

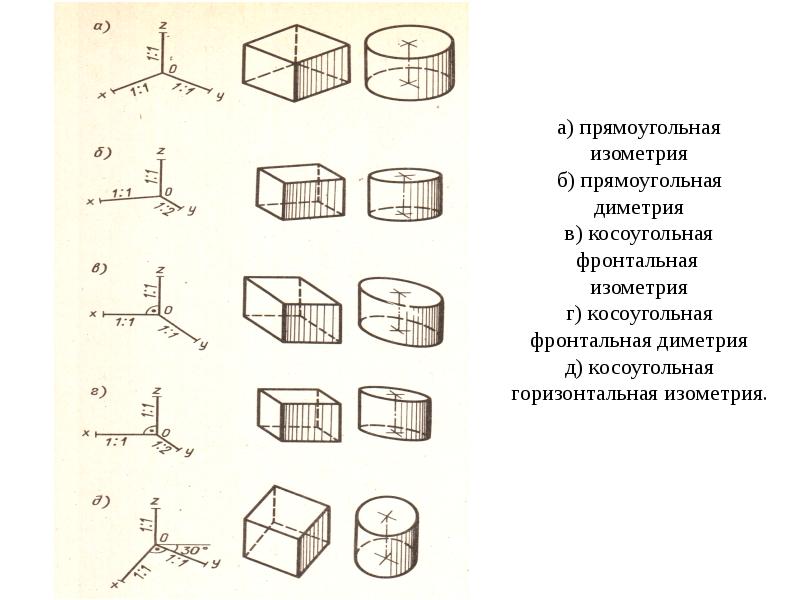

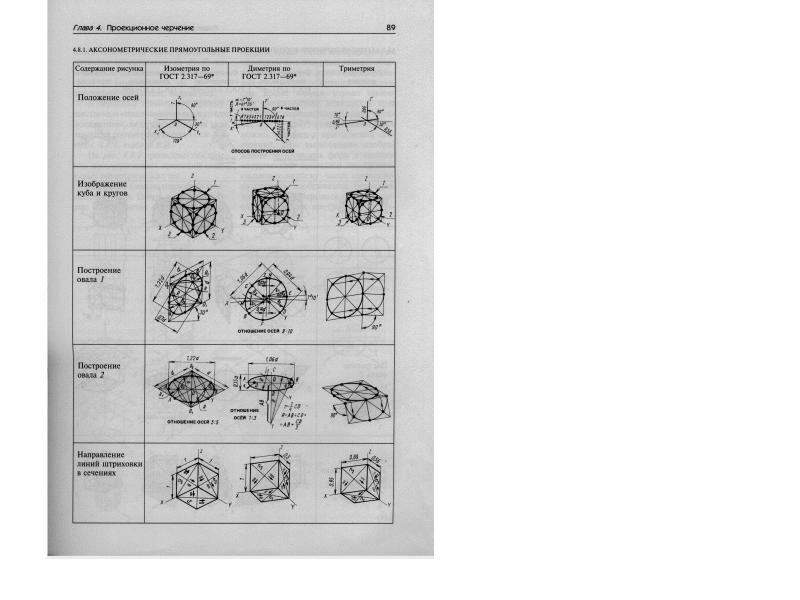

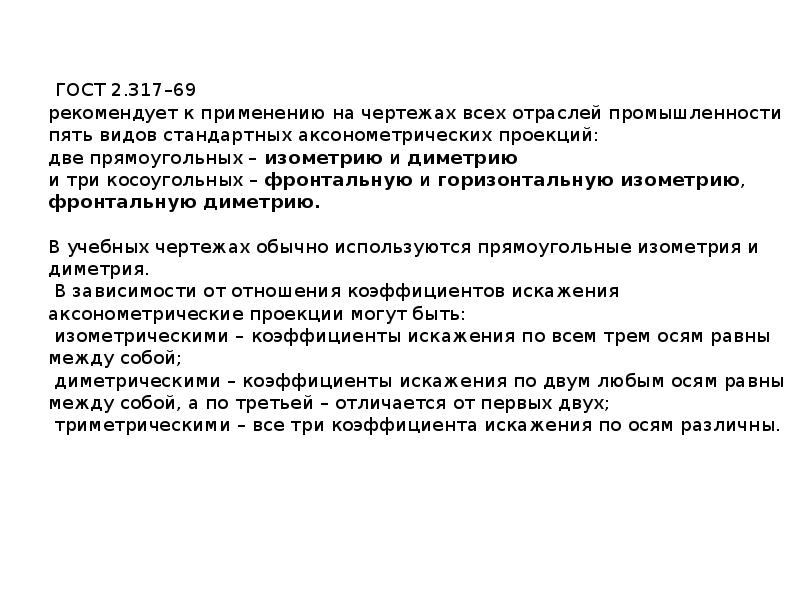

ГОСТ 2.317–69 рекомендует к применению на чертежах всех отраслей промышленности пять видов стандартных аксонометрических проекций: две прямоугольных – изометрию и диметрию и три косоугольных – фронтальную и горизонтальную изометрию, фронтальную диметрию. В учебных чертежах обычно используются прямоугольные изометрия и диметрия. В зависимости от отношения коэффициентов искажения аксонометрические проекции могут быть: изометрическими – коэффициенты искажения по всем трем осям равны между собой; диметрическими – коэффициенты искажения по двум любым осям равны между собой, а по третьей – отличается от первых двух; триметрическими – все три коэффициента искажения по осям различны.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

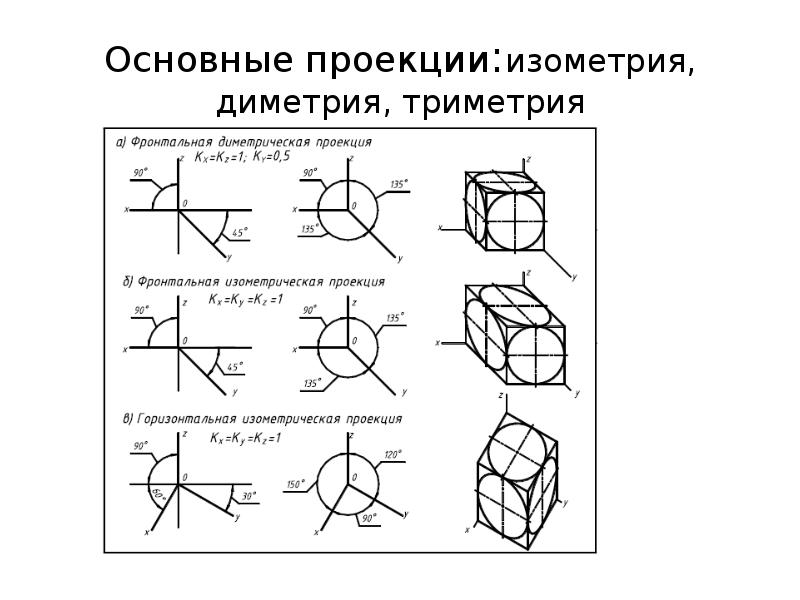

Основные проекции:изометрия, диметрия, триметрия

Слайд 9

Описание слайда:

Оси диметрической проекции располагаются так: x - горизонтально, z – вертикально, y – под углом 45º

Слайд 10

Описание слайда:

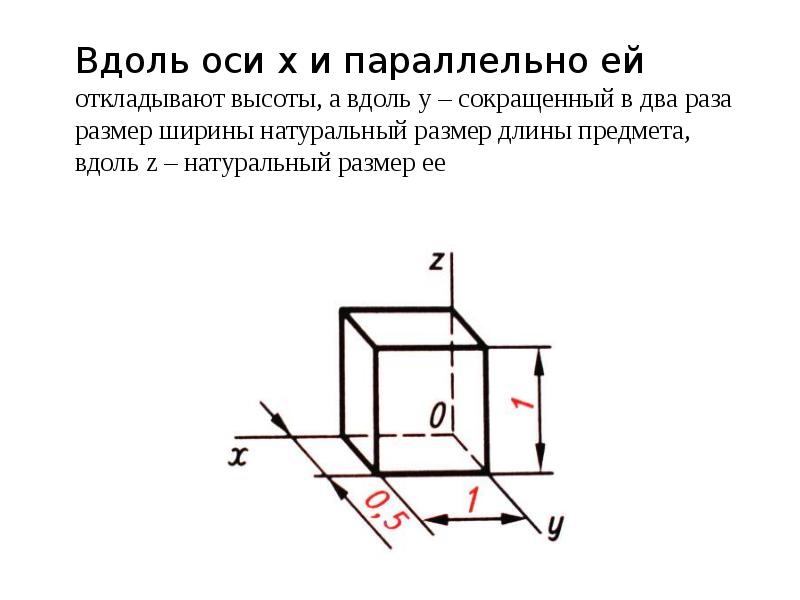

Вдоль оси x и параллельно ей откладывают высоты, а вдоль y – сокращенный в два раза размер ширины натуральный размер длины предмета, вдоль z – натуральный размер ее

Слайд 11

Описание слайда:

При построении осей изометрической проекции ось z расположена вертикально, а оси x и y составляют с ней углы равные 120º

Слайд 12

Описание слайда:

Диметрическая проекция Изометрическая проекция

Слайд 13

Описание слайда:

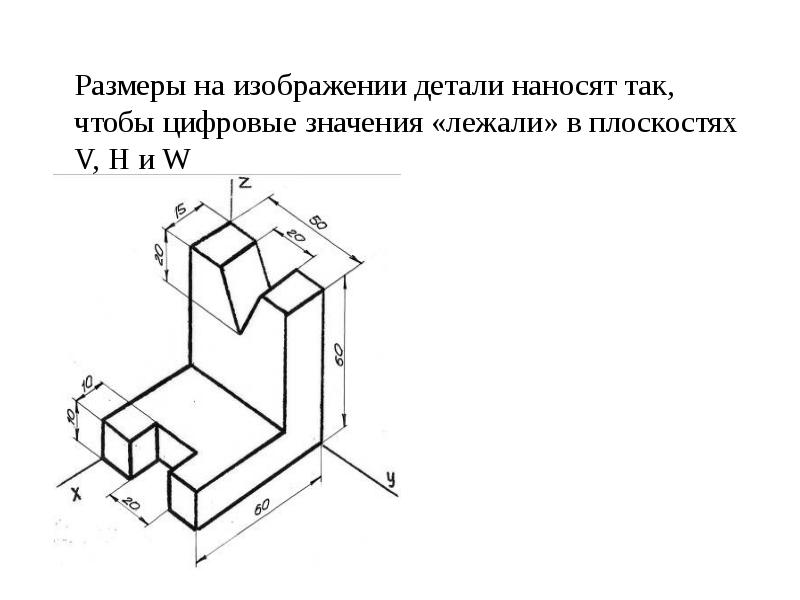

Размеры на изображении детали наносят так, чтобы цифровые значения «лежали» в плоскостях V, H и W

Слайд 14

Описание слайда:

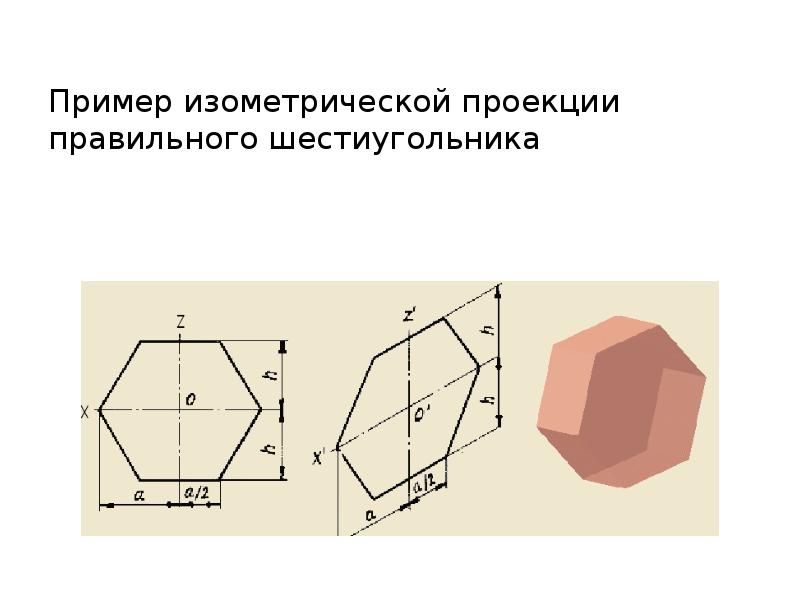

Пример изометрической проекции правильного шестиугольника

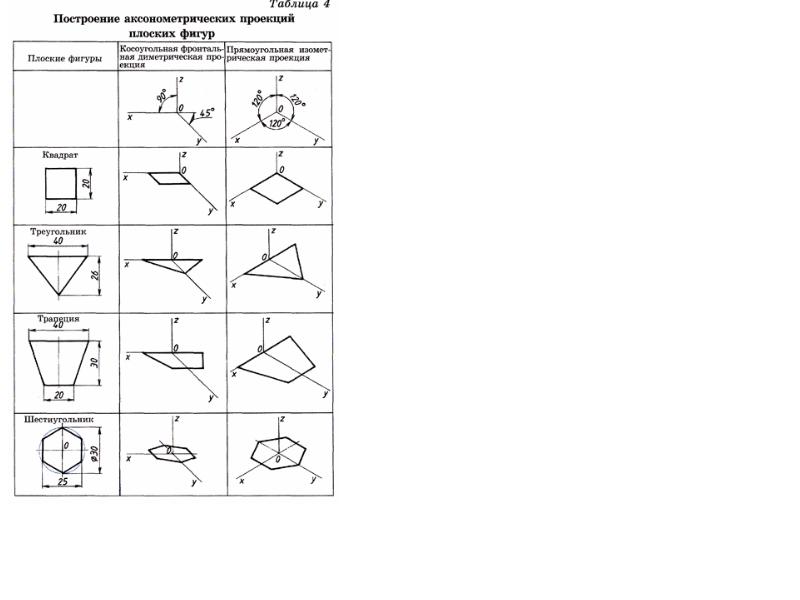

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

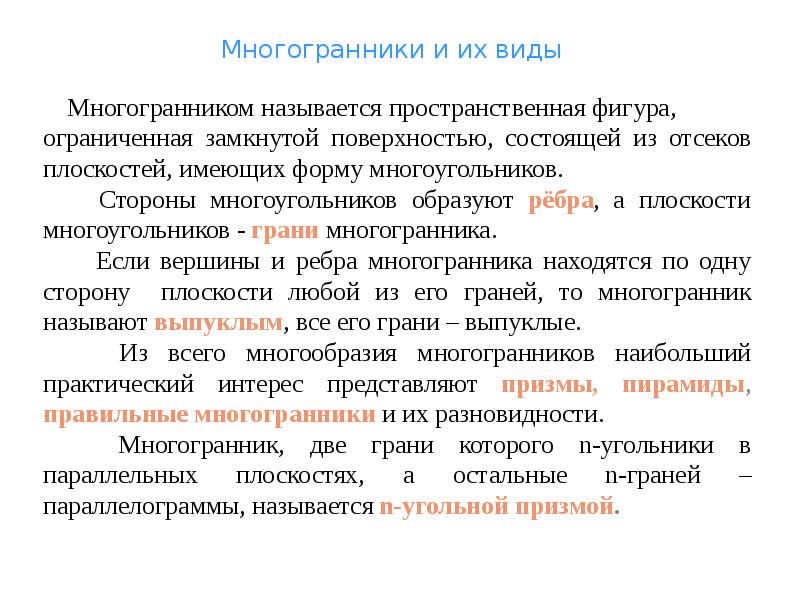

Многогранники и их виды

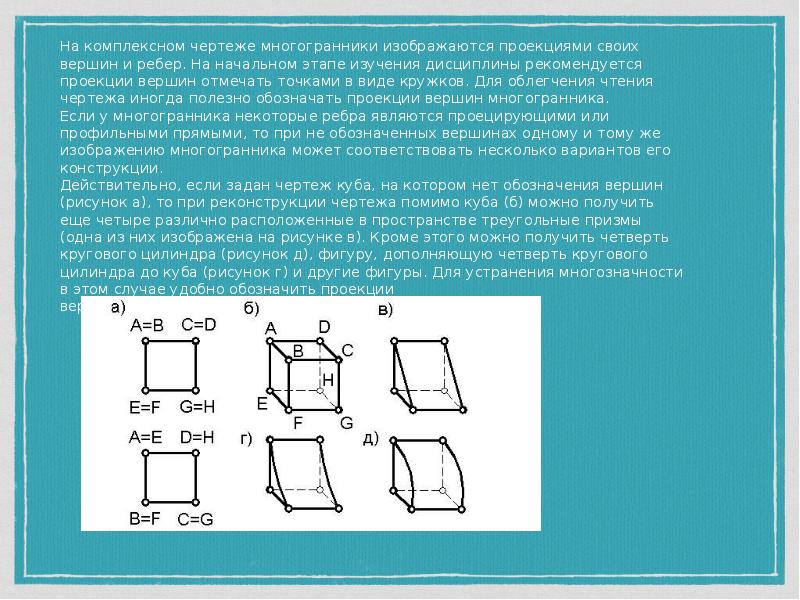

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

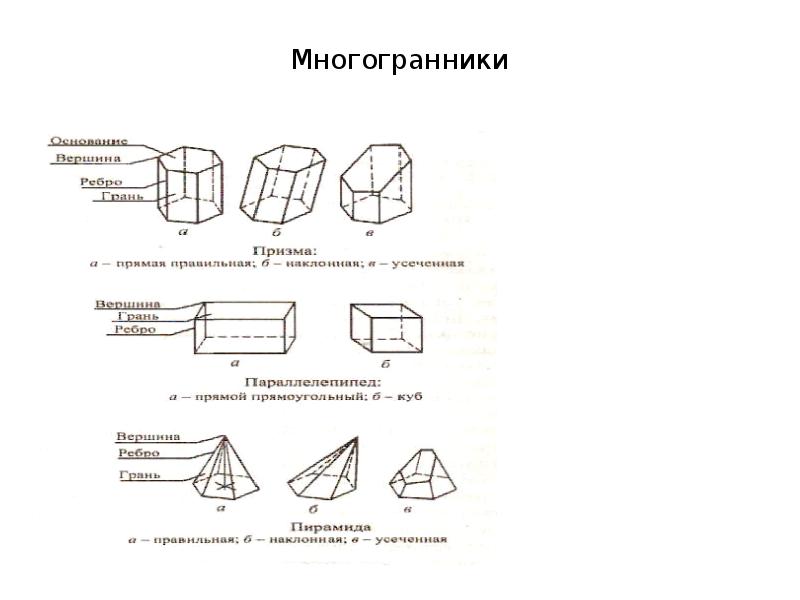

Многогранники

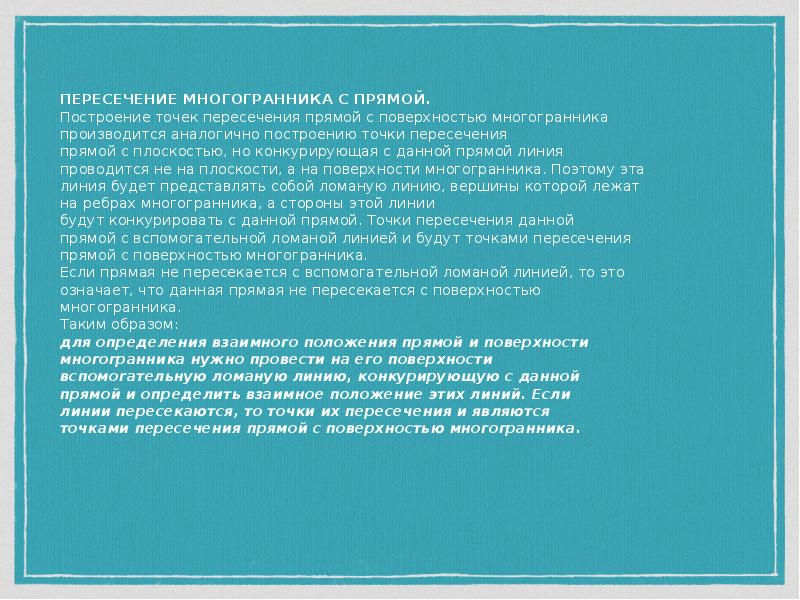

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

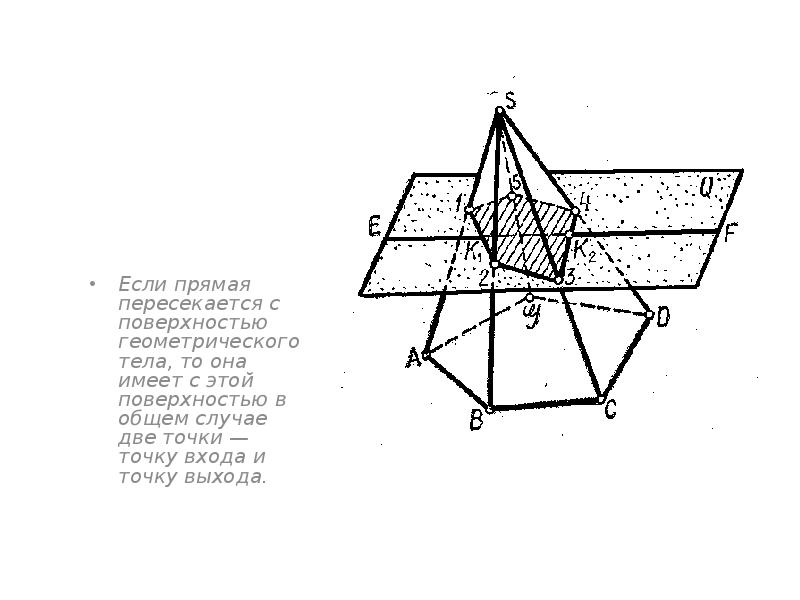

Если прямая пересекается с поверхностью геометрического тела, то она имеет с этой поверхностью в общем случае две точки — точку входа и точку выхода. Если прямая пересекается с поверхностью геометрического тела, то она имеет с этой поверхностью в общем случае две точки — точку входа и точку выхода.

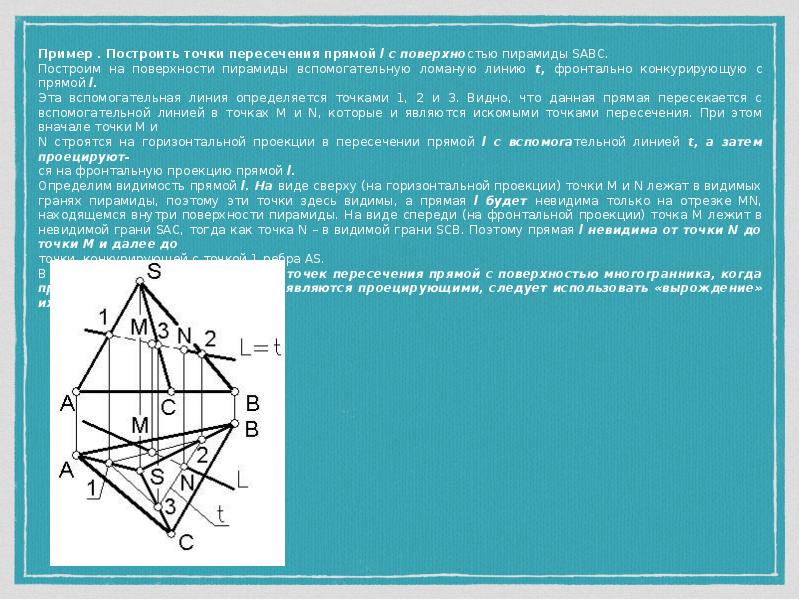

Слайд 22

Описание слайда:

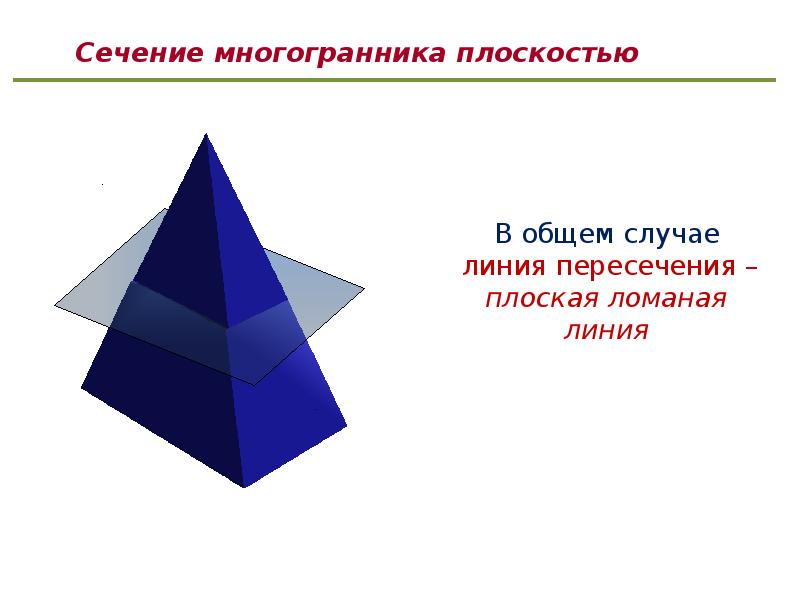

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

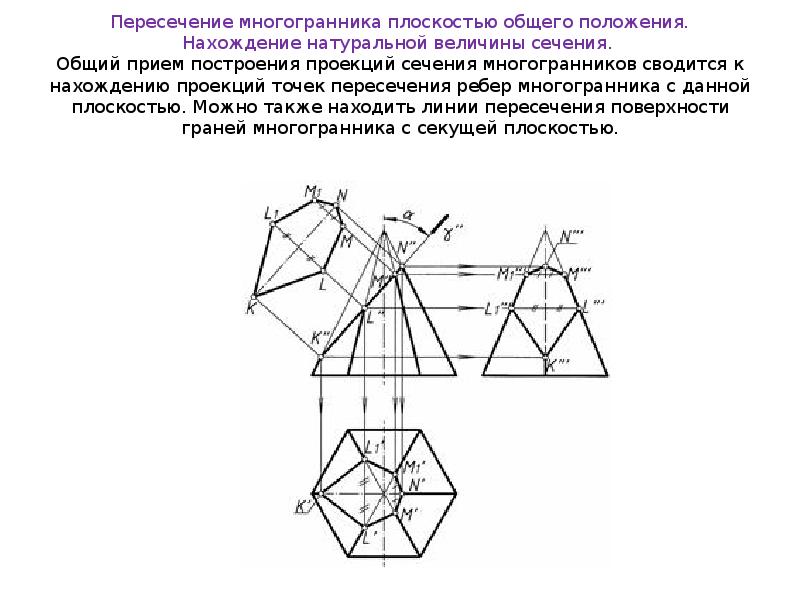

Пересечение многогранника плоскостью общего положения. Нахождение натуральной величины сечения. Общий прием построения проекций сечения многогранников сводится к нахождению проекций точек пересечения ребер многогранника с данной плоскостью. Можно также находить линии пересечения поверхности граней многогранника с секущей плоскостью.

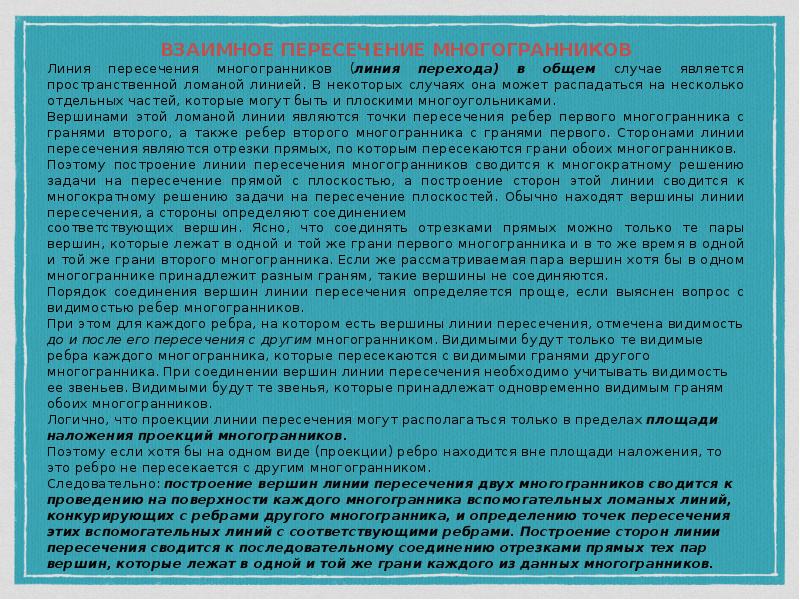

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

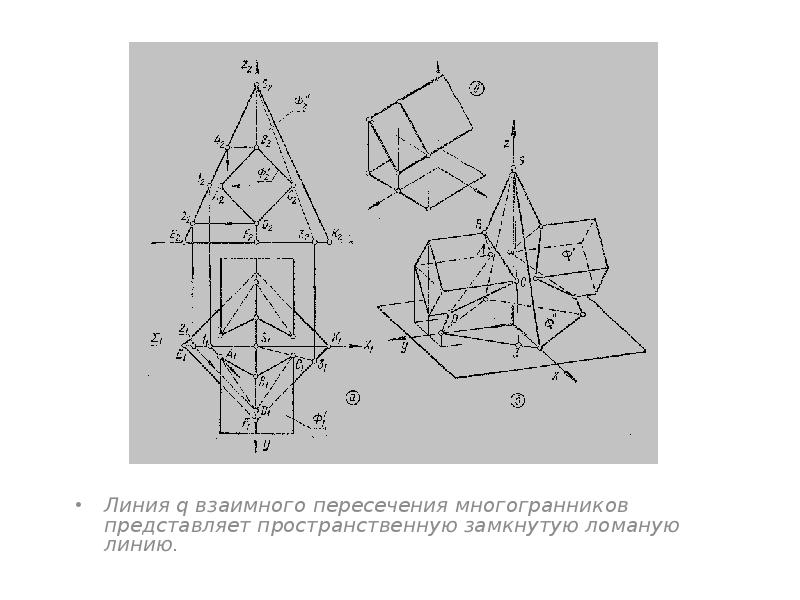

Линия q взаимного пересечения многогранников представляет пространственную замкнутую ломаную линию. Линия q взаимного пересечения многогранников представляет пространственную замкнутую ломаную линию.

Слайд 27

Описание слайда:

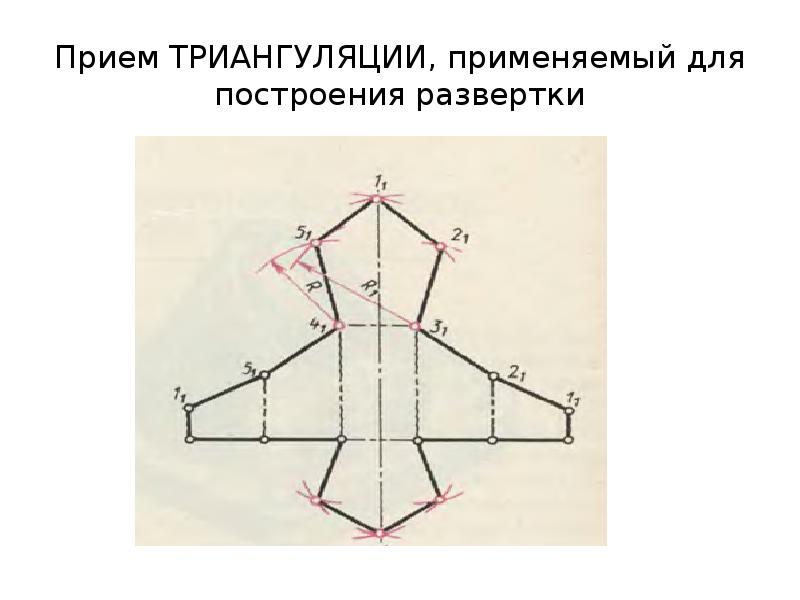

РАЗВЕРТКА

Слайд 28

Описание слайда:

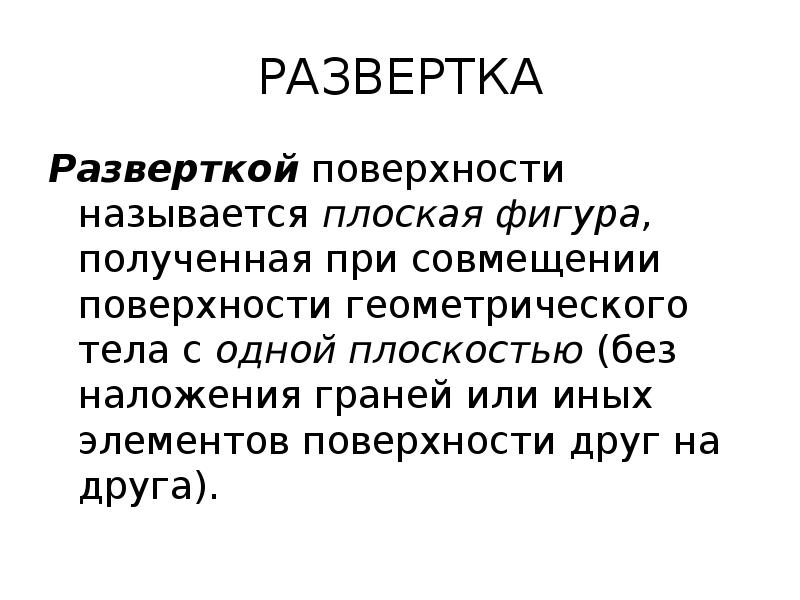

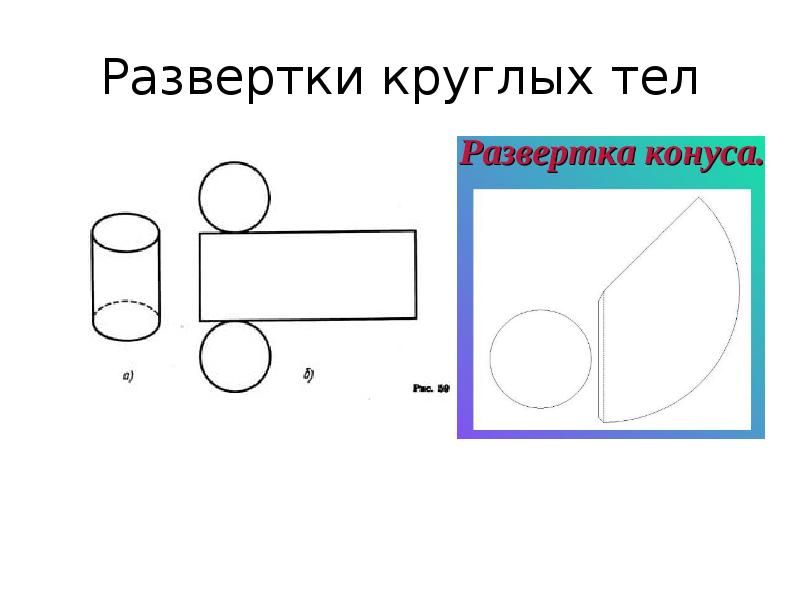

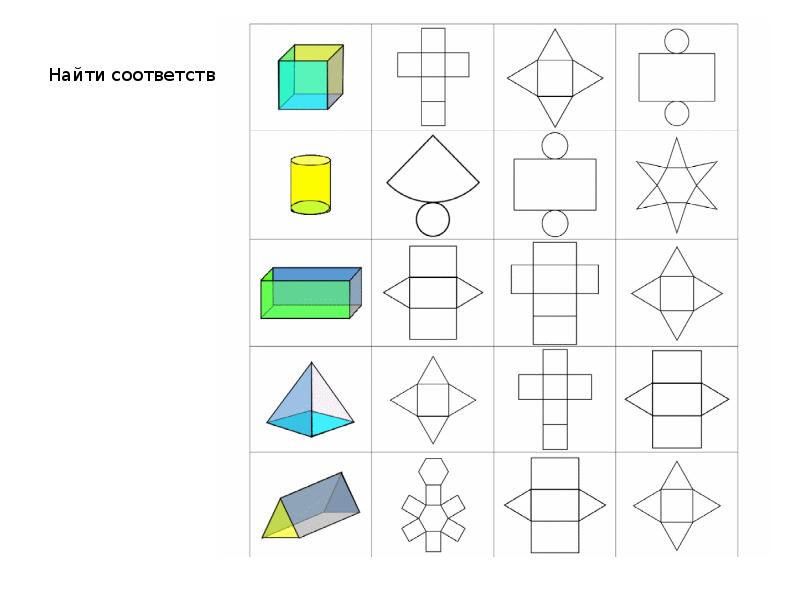

РАЗВЕРТКА Разверткой поверхности называется плоская фигура, полученная при совмещении поверхности геометрического тела с одной плоскостью (без наложения граней или иных элементов поверхности друг на друга).
