Вы можете ознакомиться и скачать презентацию на тему Аксонометрические проекции. Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

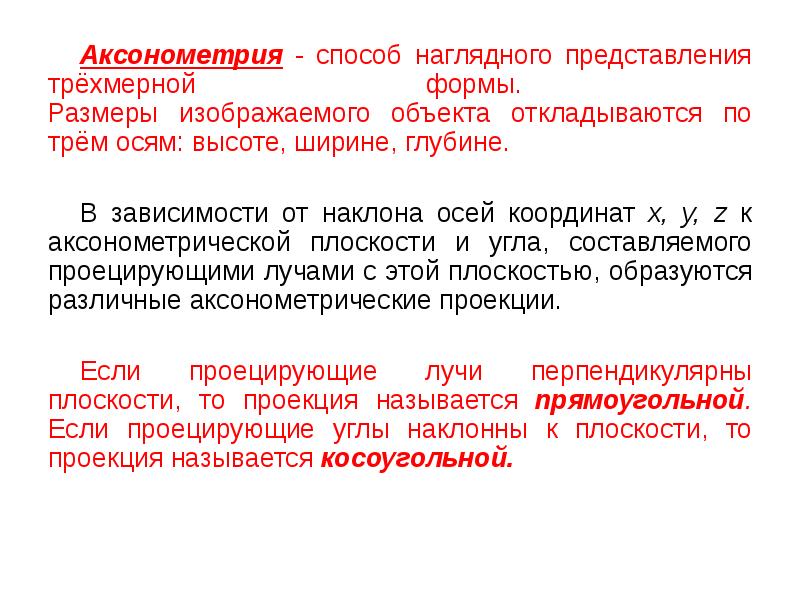

Аксонометрия - способ наглядного представления трёхмерной формы. Размеры изображаемого объекта откладываются по трём осям: высоте, ширине, глубине. Аксонометрия - способ наглядного представления трёхмерной формы. Размеры изображаемого объекта откладываются по трём осям: высоте, ширине, глубине. В зависимости от наклона осей координат х, у, z к аксонометрической плоскости и угла, составляемого проецирующими лучами с этой плоскостью, образуются различные аксонометрические проекции. Если проецирующие лучи перпендикулярны плоскости, то проекция называется прямоугольной. Если проецирующие углы наклонны к плоскости, то проекция называется косоугольной.

Слайд 3

Описание слайда:

1. Прямоугольные проекции

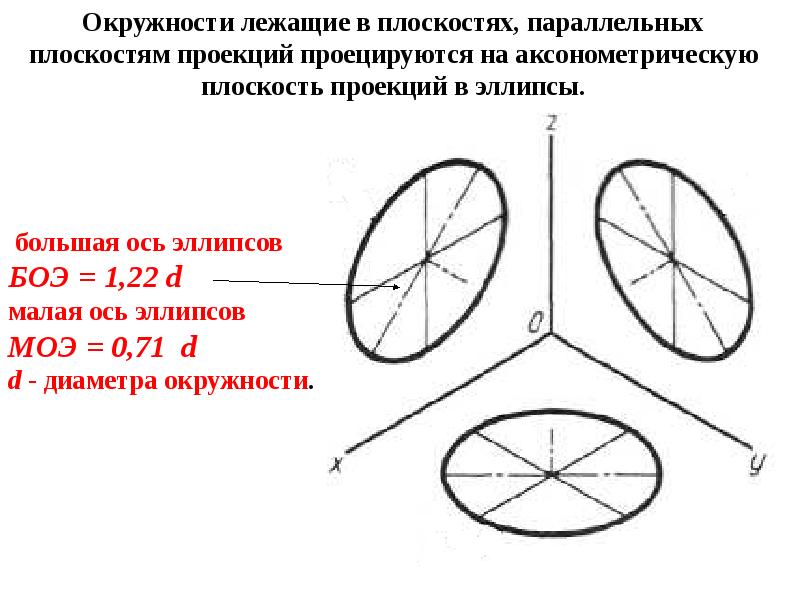

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Диметрическая проекция Коэффициент искажения по оси y равен 0,47, а по осям x и z – 0,94. Диметрическую проекцию объекта (детали), как правило, строят без искажения по осям x и z и с коэффициентом искажения 0,5 по оси y.

Слайд 7

Описание слайда:

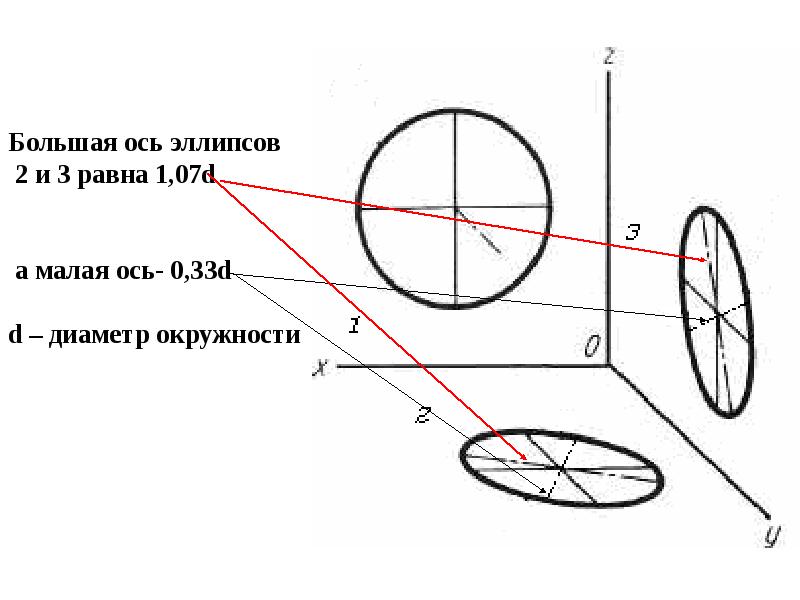

Диметрическая проекция Если диметрическую проекцию выполняют без искажения по осям x и z, то большая ось эллипсов 1, 2, 3 равна 1,06 диаметра окружности, а малая ось эллипса 1 – 0,95, эллипсов 2 и 3 – 0,35 диаметра окружности.

Слайд 8

Описание слайда:

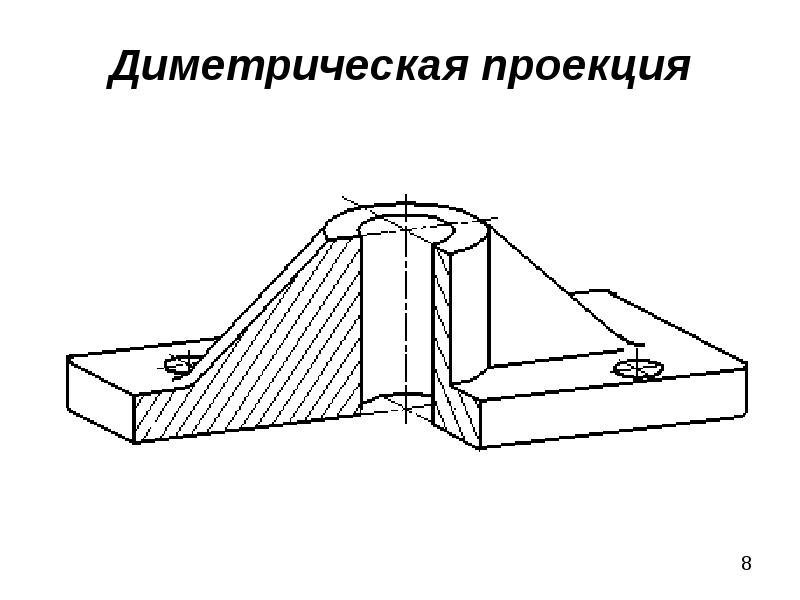

Диметрическая проекция

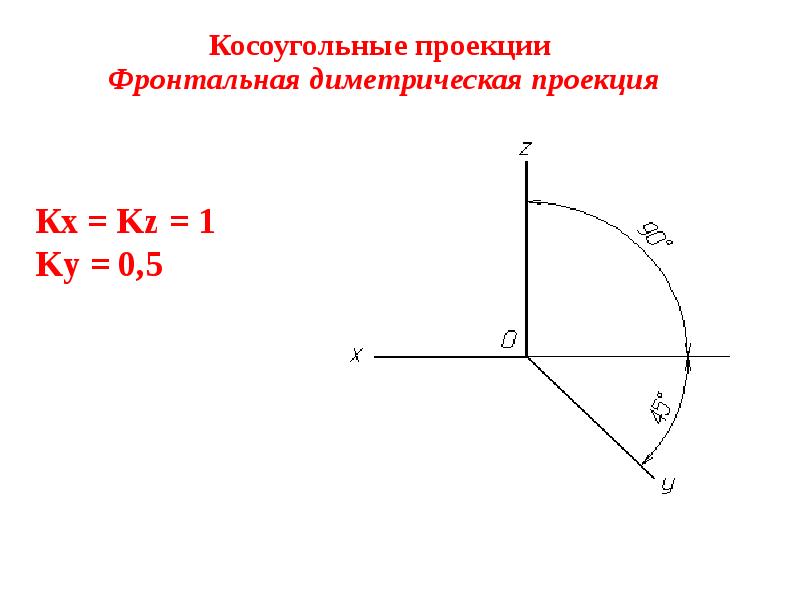

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

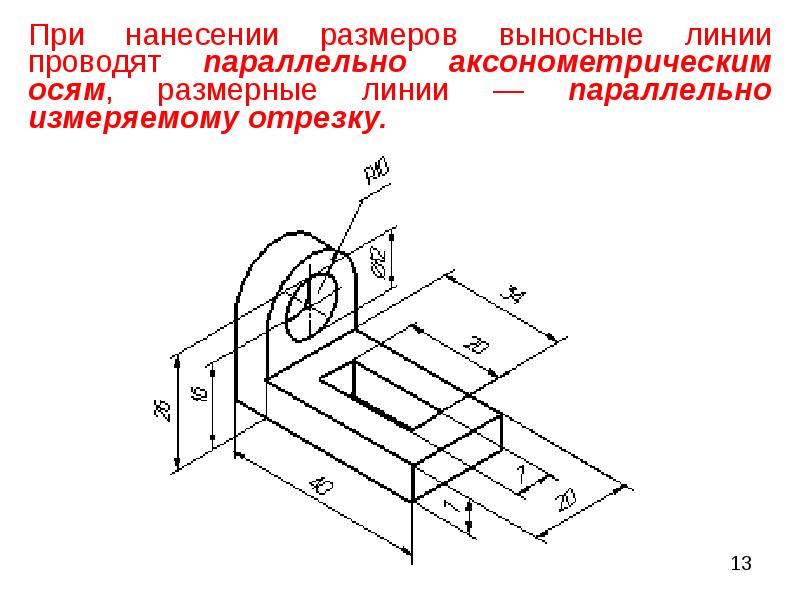

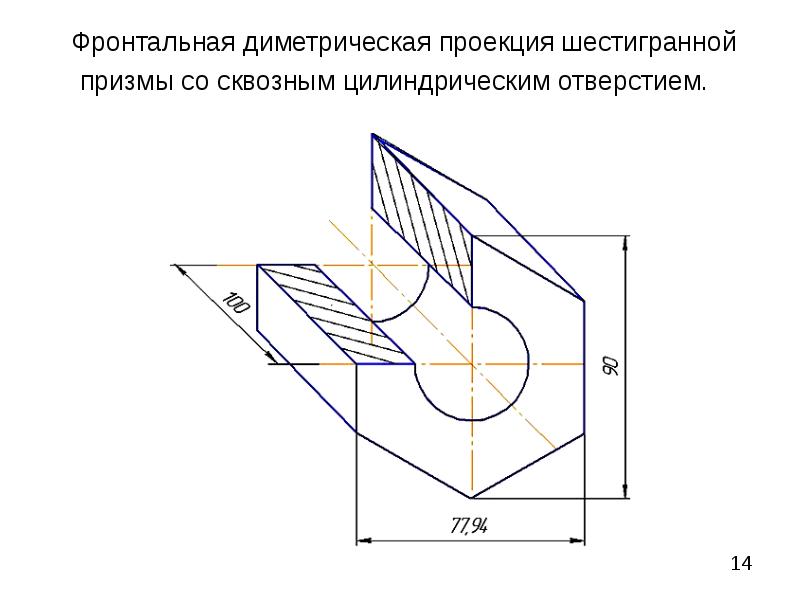

Условности и нанесение размеров Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям.
