Аксонометрические проекции Рассмотренные ортогональные проекции наряду с достоинствами имеют существенный недостаток: Для представления пространственного геометрического образа приходится одновременно рассматривать несколько проекций, что значительно затрудняет мысленное воспроизведение геометрической фигуры. Для наглядности чертеж дополняют изображением, состоящим только из одной проекции, получаемой на одну плоскость – аксонометрическая проекция.

Слайд 2

Описание слайда:

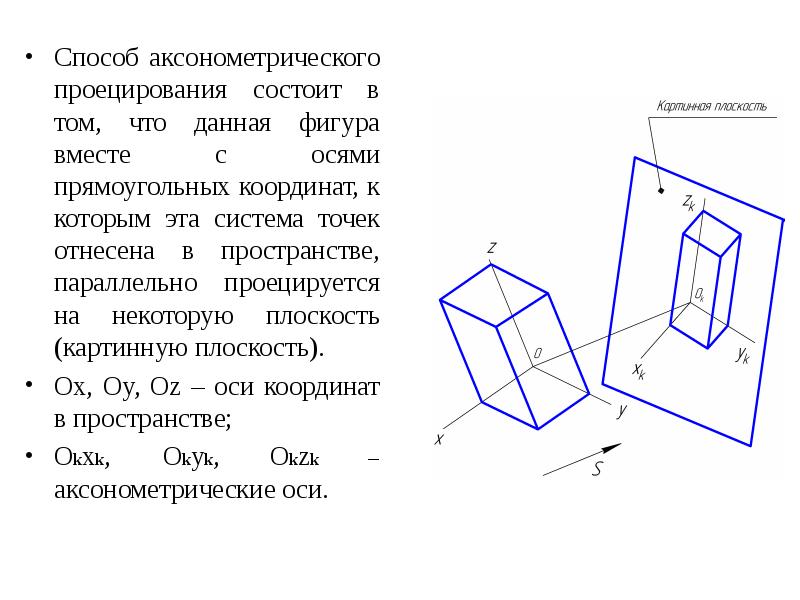

Способ аксонометрического проецирования состоит в том, что данная фигура вместе с осями прямоугольных координат, к которым эта система точек отнесена в пространстве, параллельно проецируется на некоторую плоскость (картинную плоскость). Способ аксонометрического проецирования состоит в том, что данная фигура вместе с осями прямоугольных координат, к которым эта система точек отнесена в пространстве, параллельно проецируется на некоторую плоскость (картинную плоскость). Оx, Oy, Oz – оси координат в пространстве; Okxk, Okyk, Okzk – аксонометрические оси.

Слайд 3

Описание слайда:

Отрезки lxk, lyk, lzk на аксонометрических осях представляют собой проекции отрезка l. Отрезки lxk, lyk, lzk на аксонометрических осях представляют собой проекции отрезка l. Эти отрезки не равны l и не равны между собой. Отношения:

Слайд 4

Описание слайда:

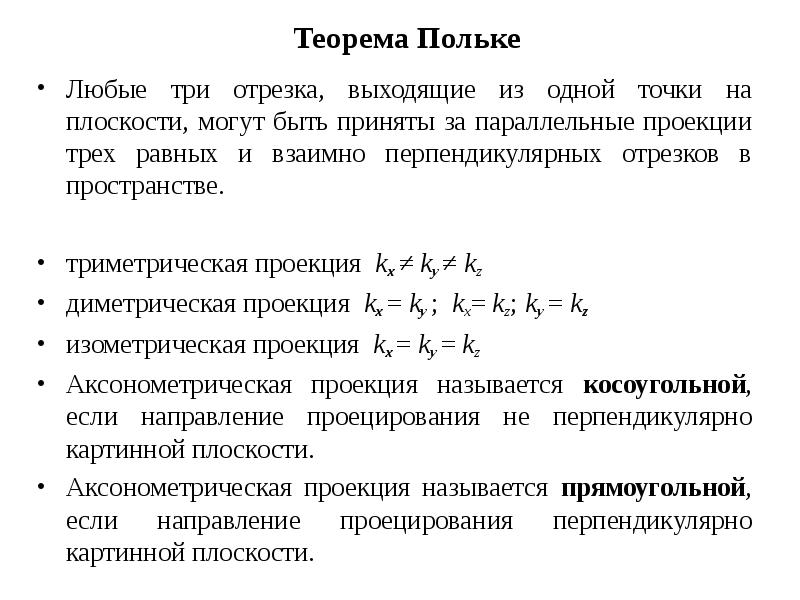

Теорема Польке Любые три отрезка, выходящие из одной точки на плоскости, могут быть приняты за параллельные проекции трех равных и взаимно перпендикулярных отрезков в пространстве. триметрическая проекция kx ≠ ky ≠ kz диметрическая проекция kx = ky ; kx= kz; ky = kz изометрическая проекция kx = kу = kz Аксонометрическая проекция называется косоугольной, если направление проецирования не перпендикулярно картинной плоскости. Аксонометрическая проекция называется прямоугольной, если направление проецирования перпендикулярно картинной плоскости.

Слайд 5

Описание слайда:

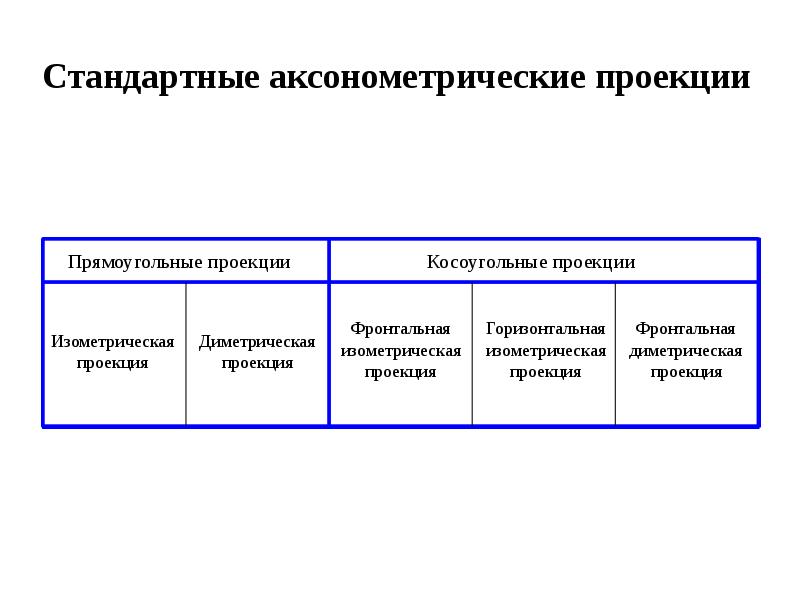

Стандартные аксонометрические проекции

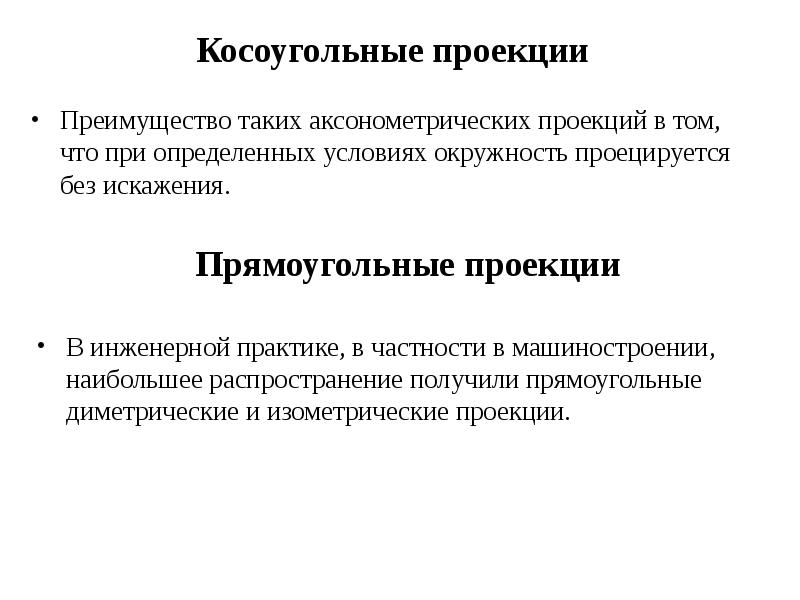

Слайд 6

Описание слайда:

Косоугольные проекции Преимущество таких аксонометрических проекций в том, что при определенных условиях окружность проецируется без искажения.

Слайд 7

Описание слайда:

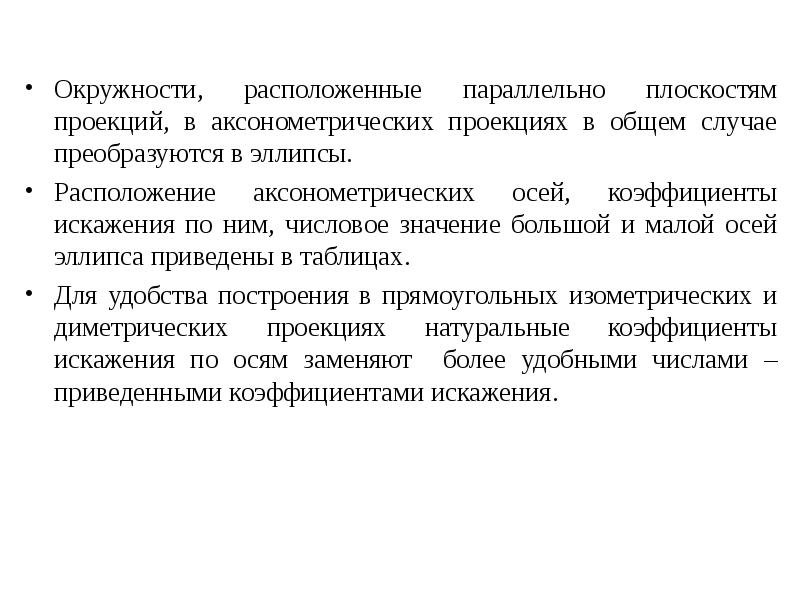

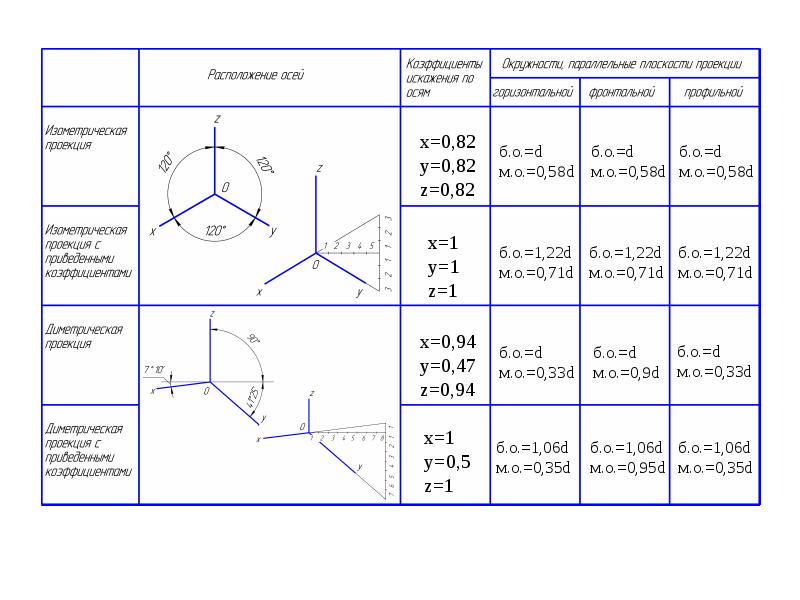

Окружности, расположенные параллельно плоскостям проекций, в аксонометрических проекциях в общем случае преобразуются в эллипсы. Окружности, расположенные параллельно плоскостям проекций, в аксонометрических проекциях в общем случае преобразуются в эллипсы. Расположение аксонометрических осей, коэффициенты искажения по ним, числовое значение большой и малой осей эллипса приведены в таблицах. Для удобства построения в прямоугольных изометрических и диметрических проекциях натуральные коэффициенты искажения по осям заменяют более удобными числами – приведенными коэффициентами искажения.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

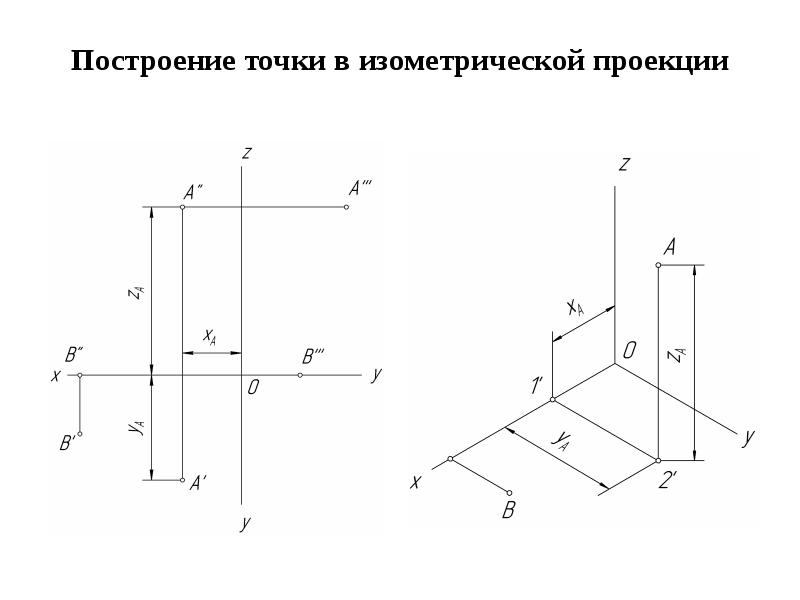

Построение точки в изометрической проекции

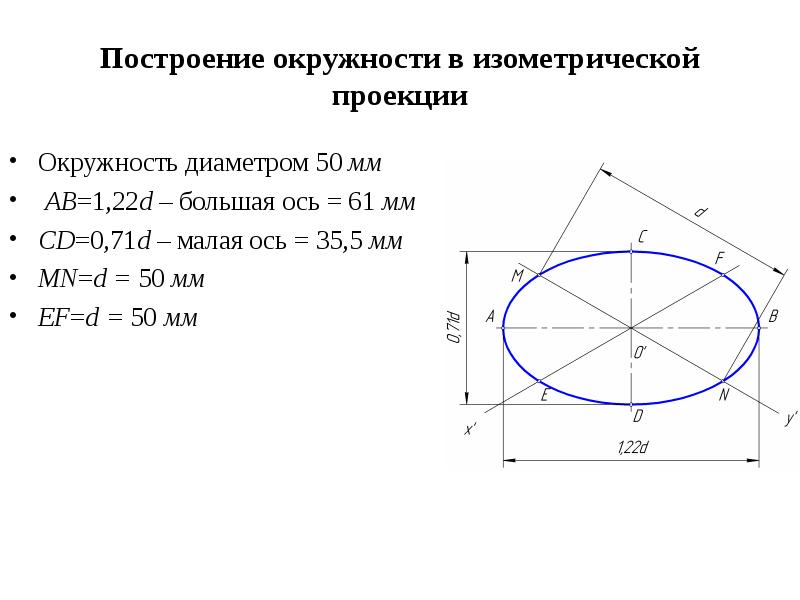

Слайд 11

Описание слайда:

Построение окружности в изометрической проекции Окружность диаметром 50 мм АВ=1,22d – большая ось = 61 мм СD=0,71d – малая ось = 35,5 мм MN=d = 50 мм EF=d = 50 мм

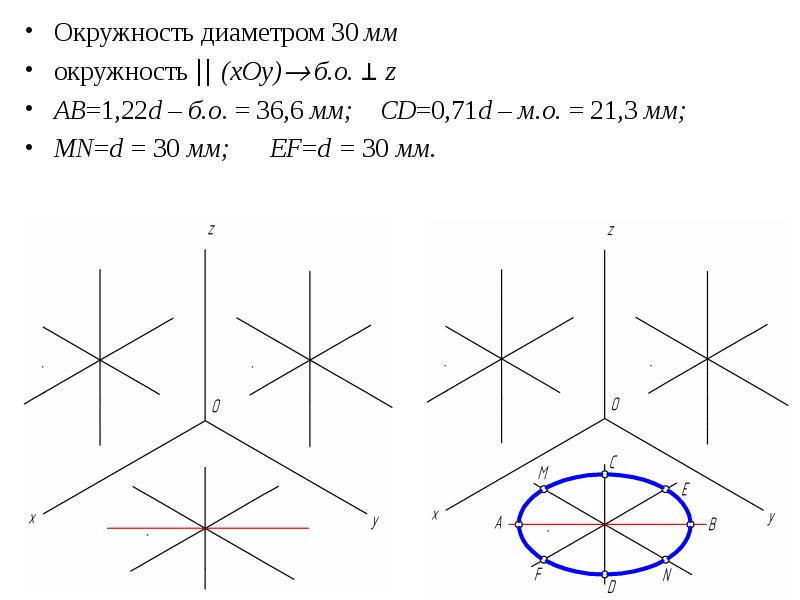

Слайд 12

Описание слайда:

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOy) б.о. ⊥ z АВ=1,22d – б.о. = 36,6 мм; СD=0,71d – м.о. = 21,3 мм; MN=d = 30 мм; EF=d = 30 мм.

Слайд 13

Описание слайда:

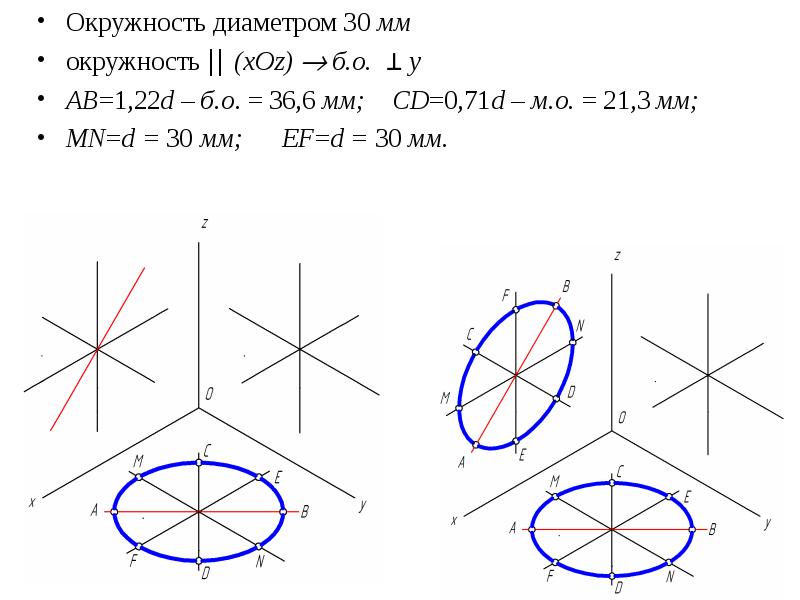

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOz)  б.о. ⊥ y АВ=1,22d – б.о. = 36,6 мм; СD=0,71d – м.о. = 21,3 мм; MN=d = 30 мм; EF=d = 30 мм.

Слайд 14

Описание слайда:

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (yOz)  б.о. ⊥ x АВ=1,22d – б.о. = 36,6 мм; СD=0,71d – м.о. = 21,3 мм; MN=d = 30 мм; EF=d = 30 мм.

Слайд 15

Описание слайда:

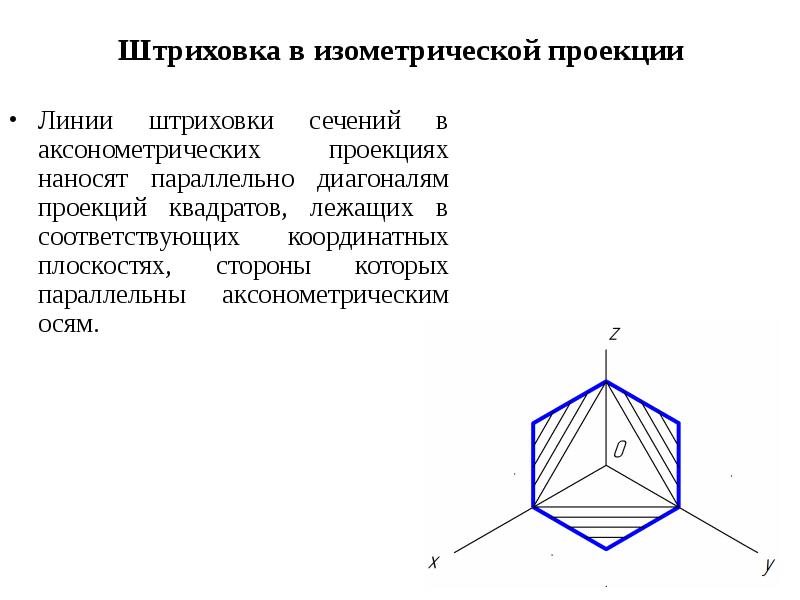

Штриховка в изометрической проекции Линии штриховки сечений в аксонометрических проекциях наносят параллельно диагоналям проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям.

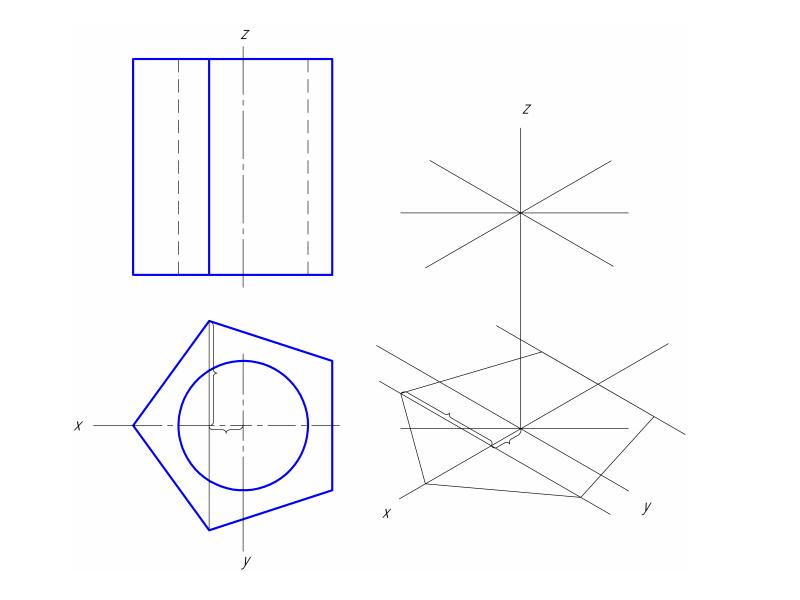

Слайд 16

Описание слайда:

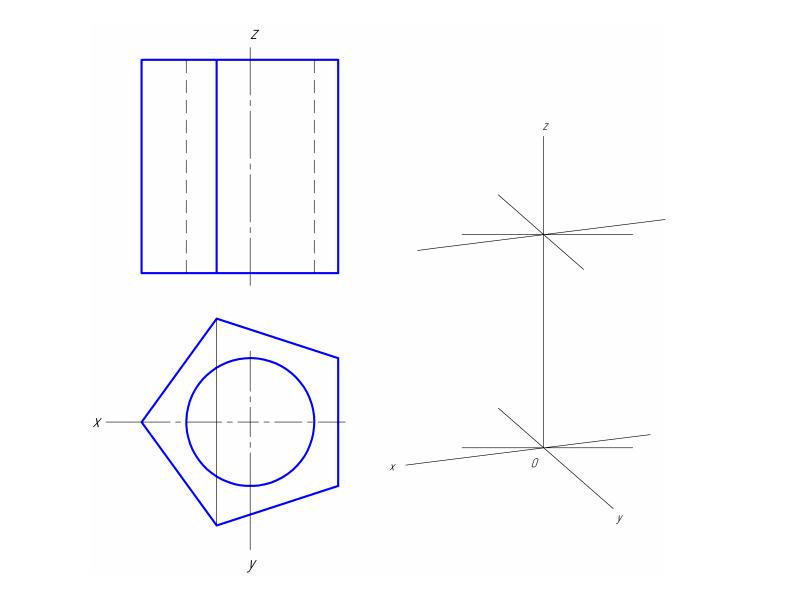

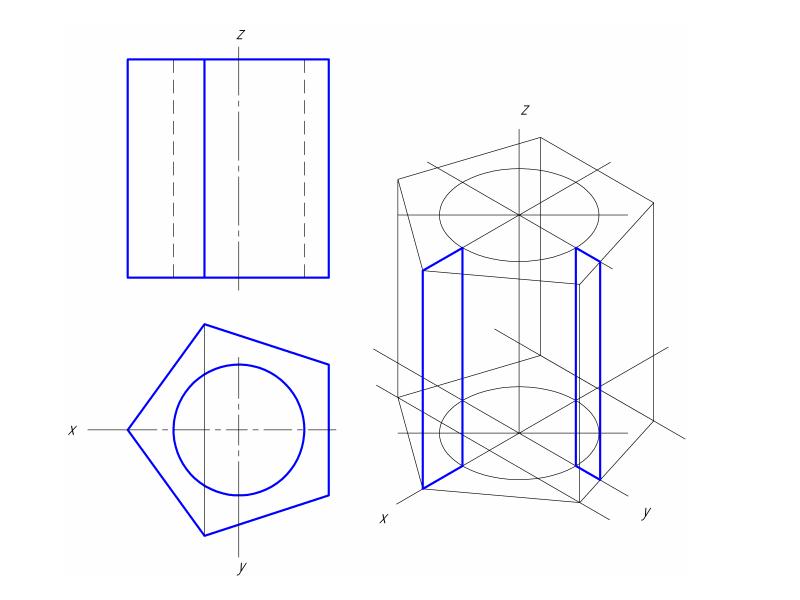

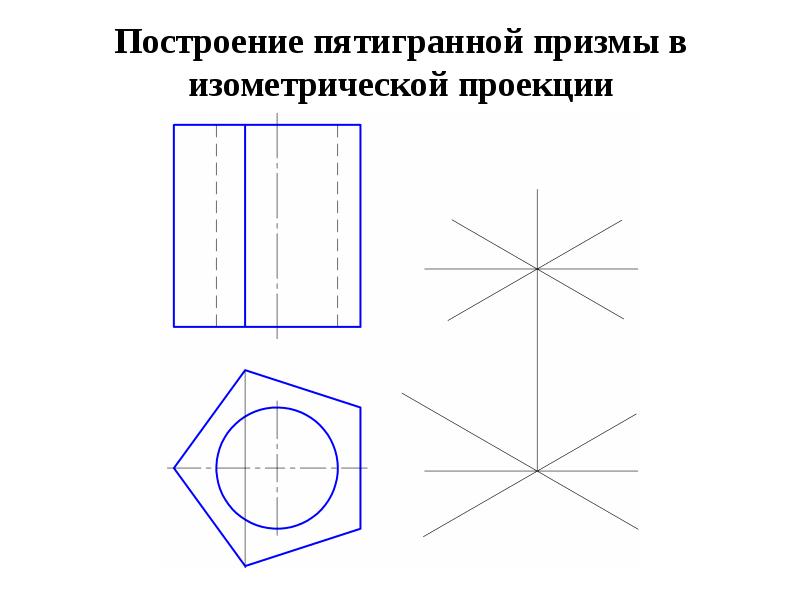

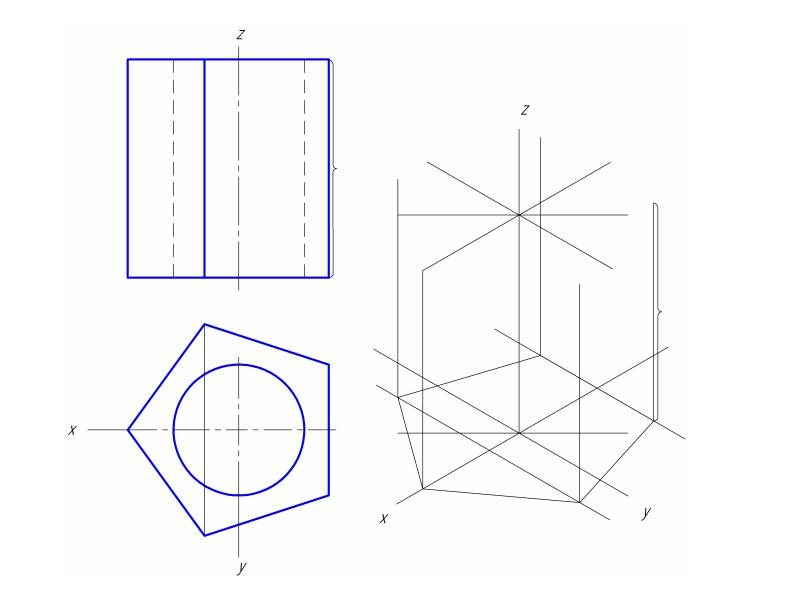

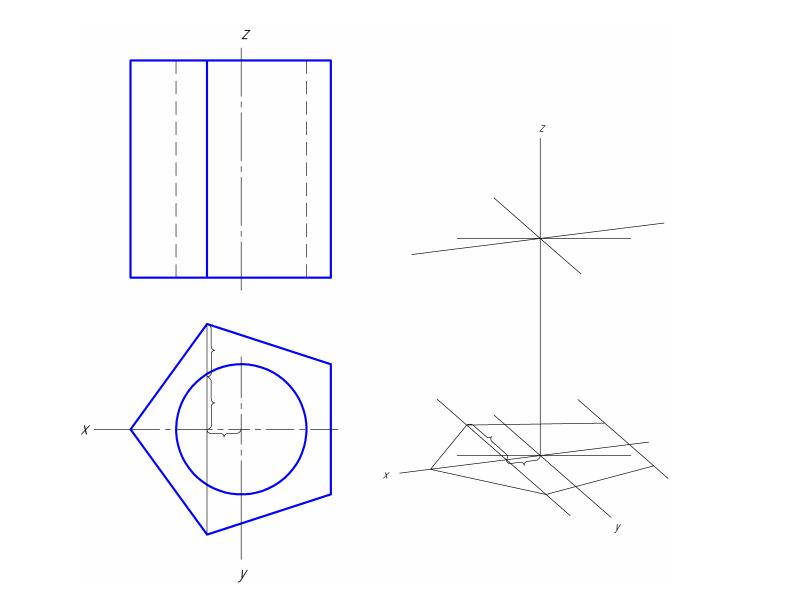

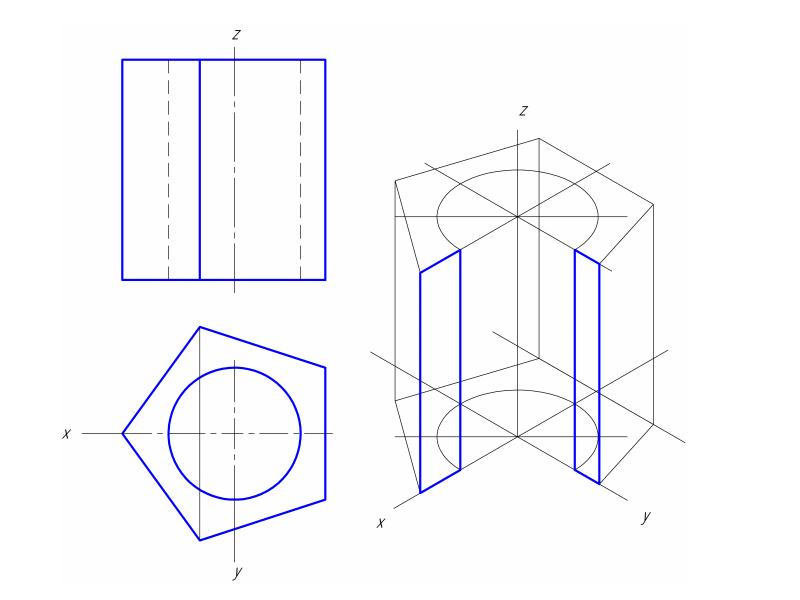

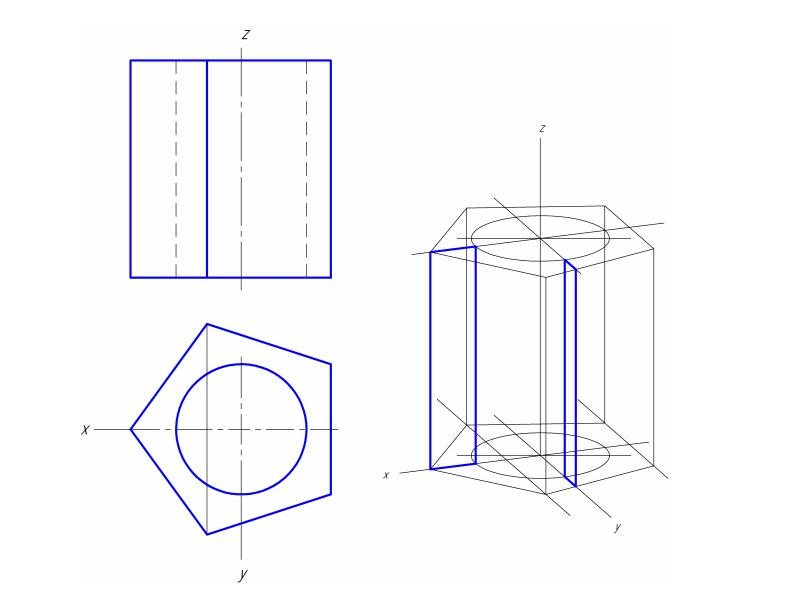

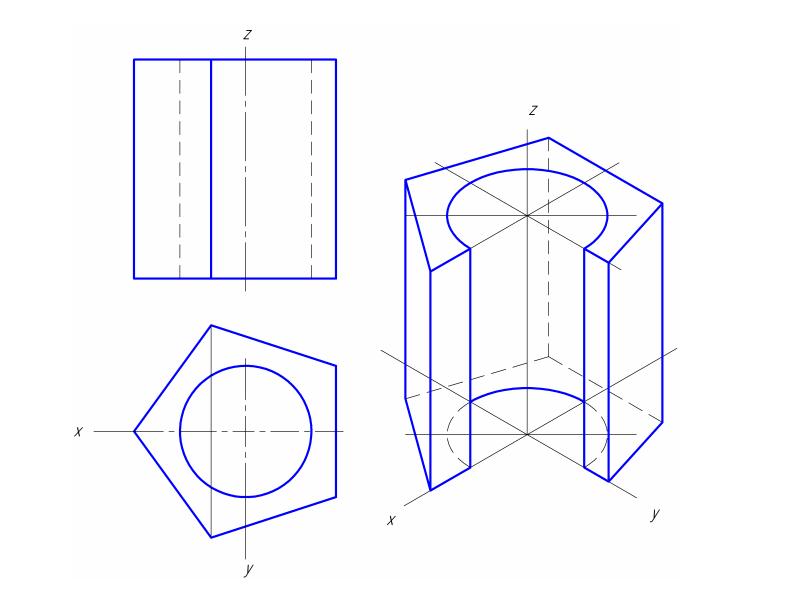

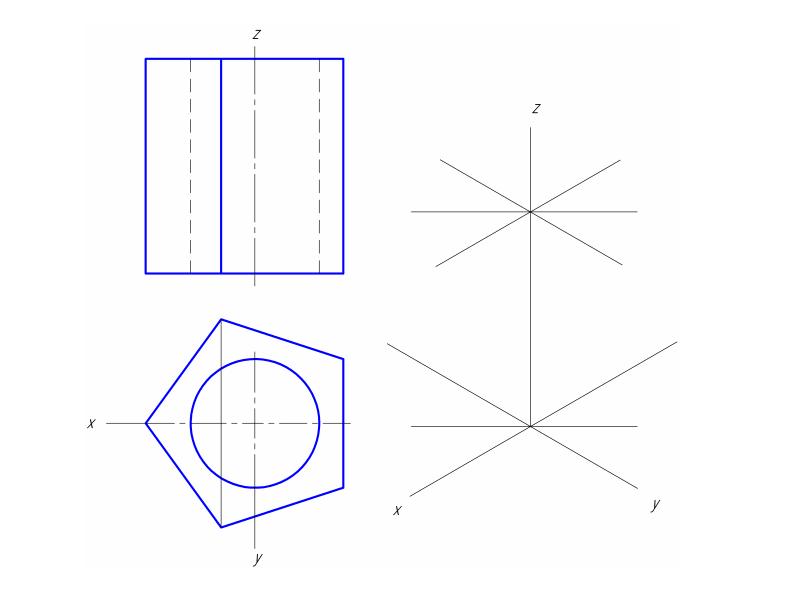

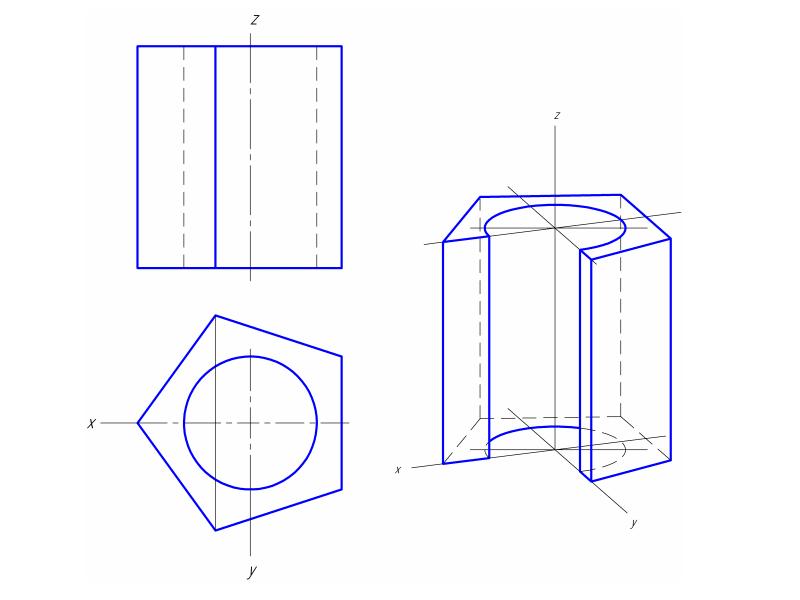

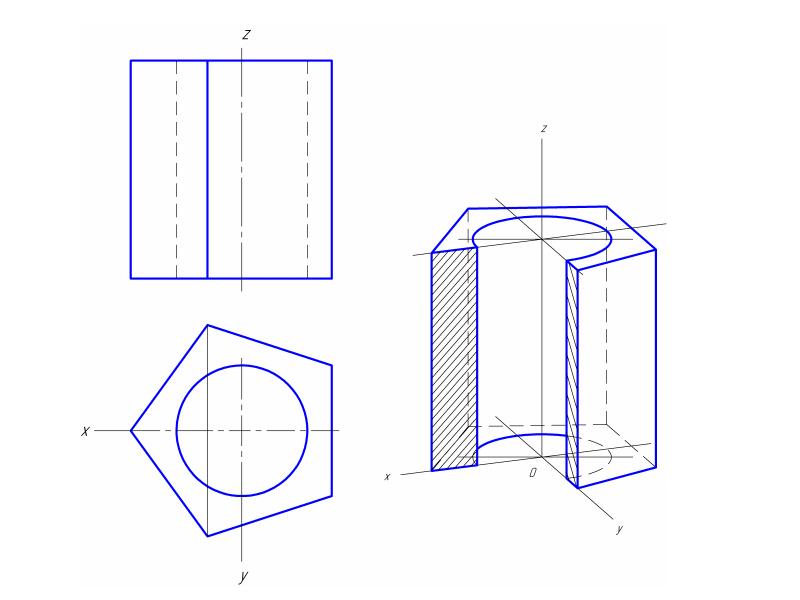

Построение пятигранной призмы в изометрической проекции

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

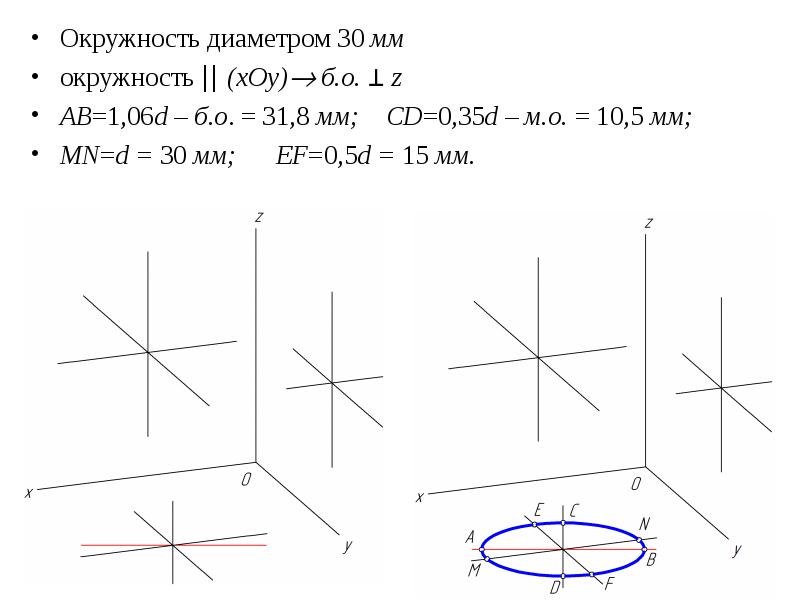

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOy) б.о. ⊥ z АВ=1,06d – б.о. = 31,8 мм; СD=0,35d – м.о. = 10,5 мм; MN=d = 30 мм; EF=0,5d = 15 мм.

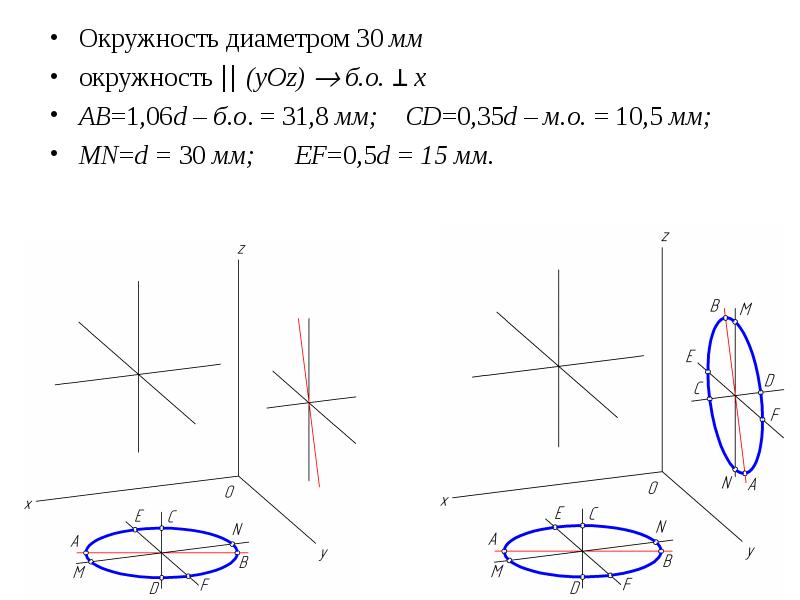

Слайд 25

Описание слайда:

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (yOz)  б.о. ⊥ x АВ=1,06d – б.о. = 31,8 мм; СD=0,35d – м.о. = 10,5 мм; MN=d = 30 мм; EF=0,5d = 15 мм.

Слайд 26

Описание слайда:

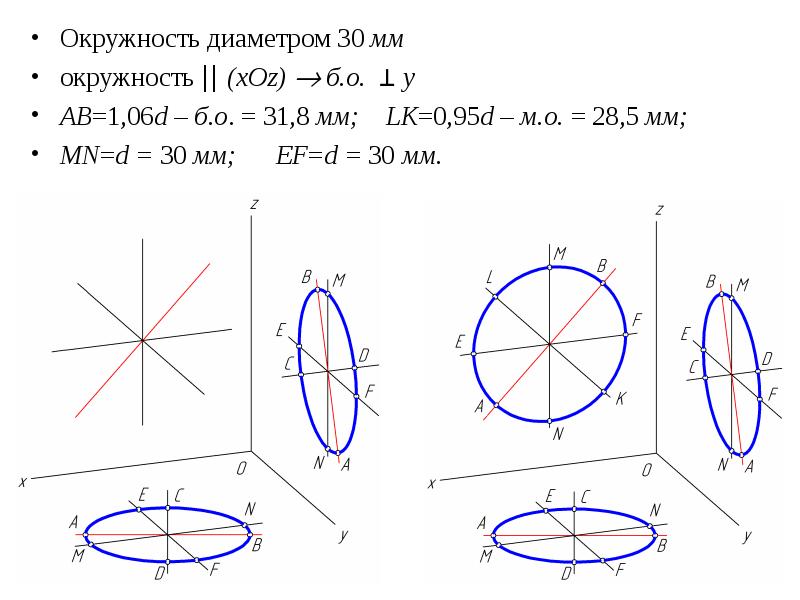

Окружность диаметром 30 мм Окружность диаметром 30 мм окружность || (xOz)  б.о. ⊥ y АВ=1,06d – б.о. = 31,8 мм; LK=0,95d – м.о. = 28,5 мм; MN=d = 30 мм; EF=d = 30 мм.

Слайд 27

Описание слайда:

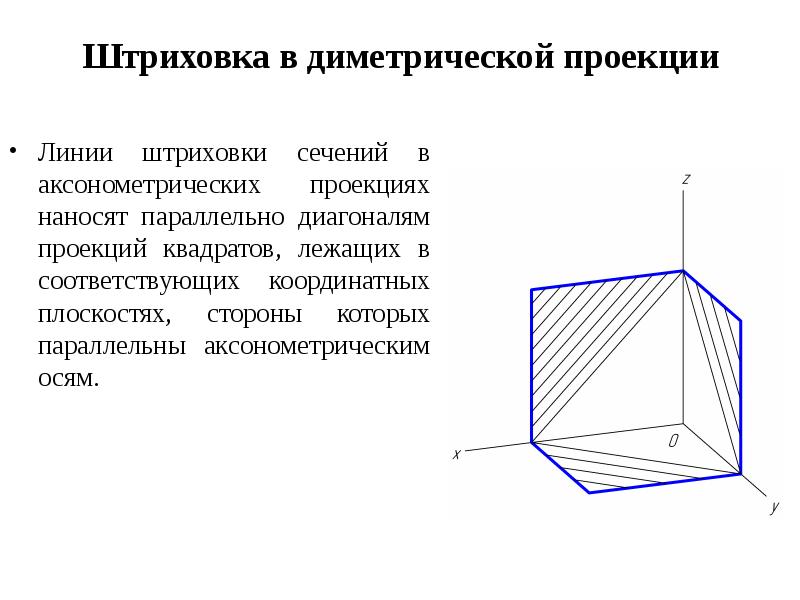

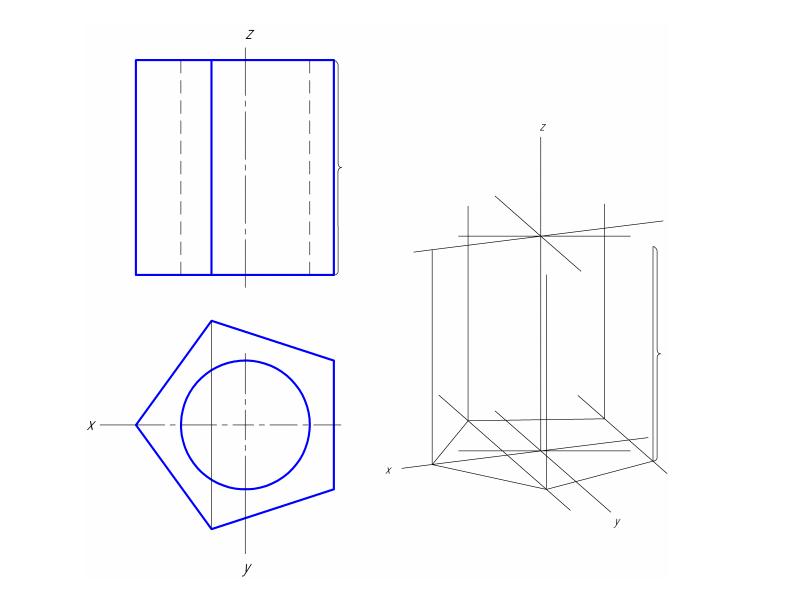

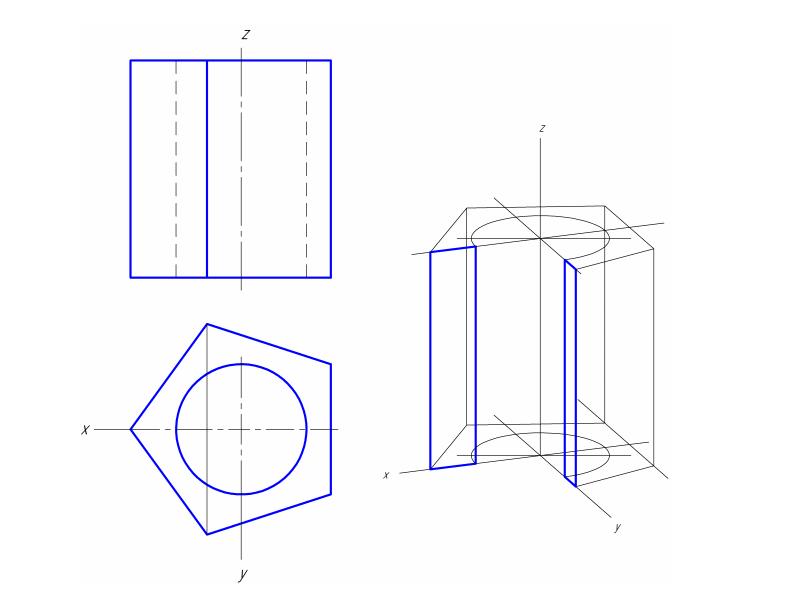

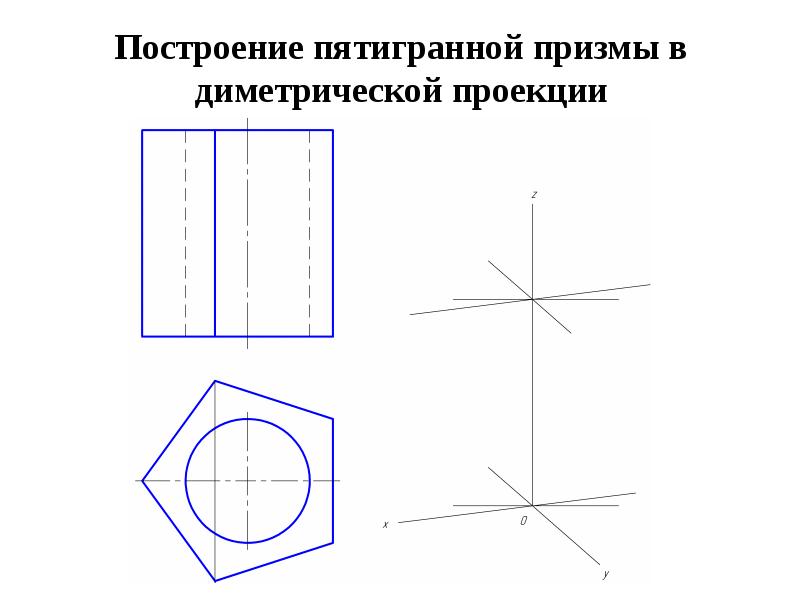

Штриховка в диметрической проекции Линии штриховки сечений в аксонометрических проекциях наносят параллельно диагоналям проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям.
