Слайд 1

Описание слайда:

Дисциплина «Инженерная графика (2 семестр) Преподаватель Стриганова Лариса Юрьевна к.п.н, доцент

Слайд 2

Описание слайда:

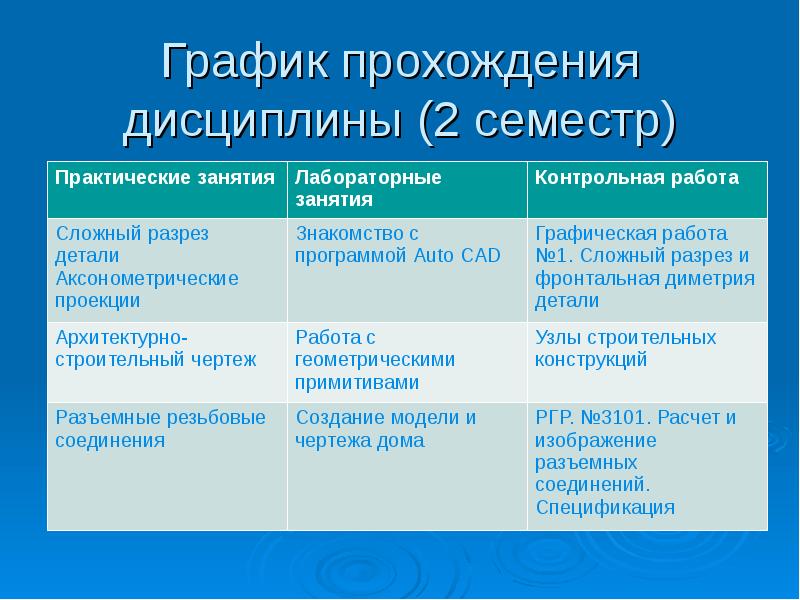

График прохождения дисциплины (2 семестр)

Слайд 3

Описание слайда:

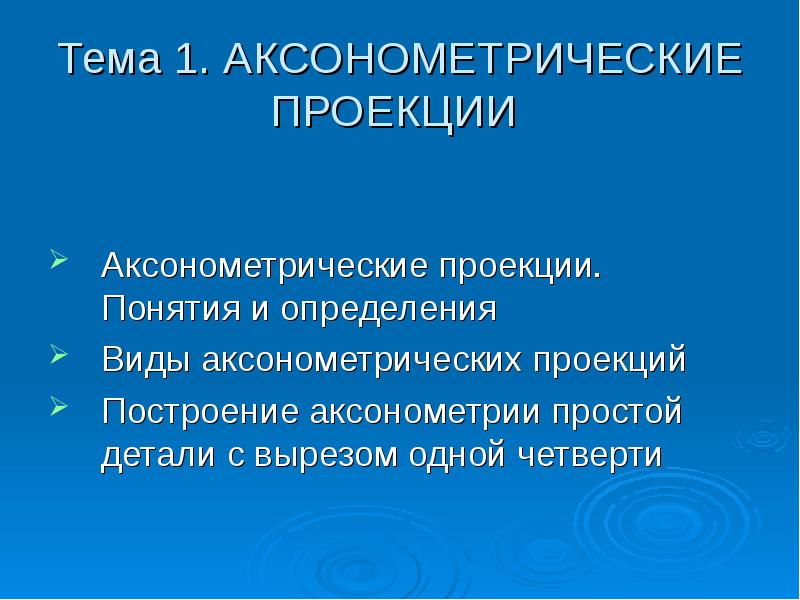

Тема 1. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ Аксонометрические проекции. Понятия и определения Виды аксонометрических проекций Построение аксонометрии простой детали с вырезом одной четверти

Слайд 4

Описание слайда:

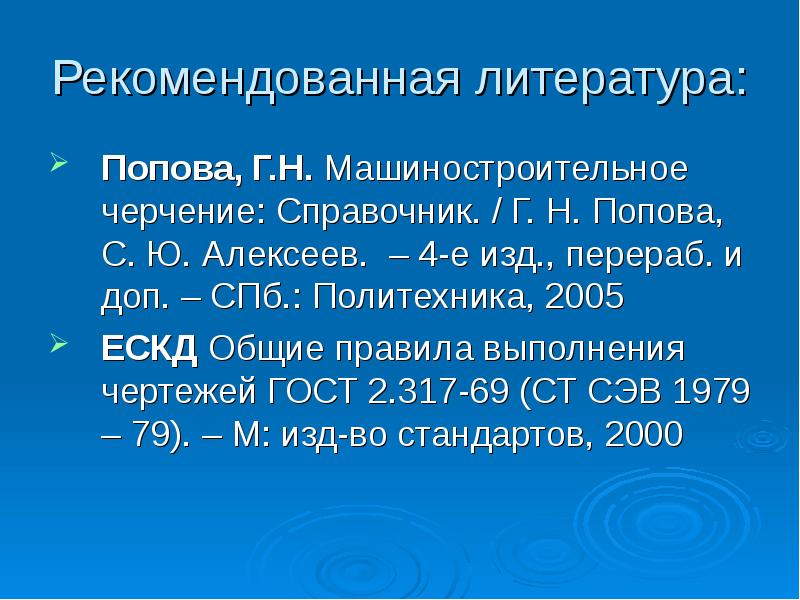

Рекомендованная литература: Попова, Г.Н. Машиностроительное черчение: Справочник. / Г. Н. Попова, С. Ю. Алексеев. – 4-е изд., перераб. и доп. – СПб.: Политехника, 2005 ЕСКД Общие правила выполнения чертежей ГОСТ 2.317-69 (СТ СЭВ 1979 – 79). – М: изд-во стандартов, 2000

Слайд 5

Описание слайда:

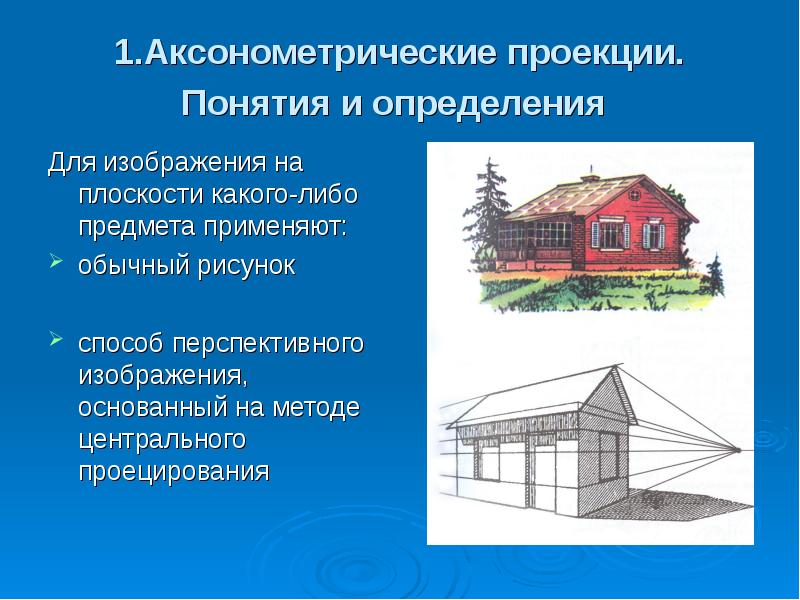

1.Аксонометрические проекции. Понятия и определения Для изображения на плоскости какого-либо предмета применяют: обычный рисунок способ перспективного изображения, основанный на методе центрального проецирования

Слайд 6

Описание слайда:

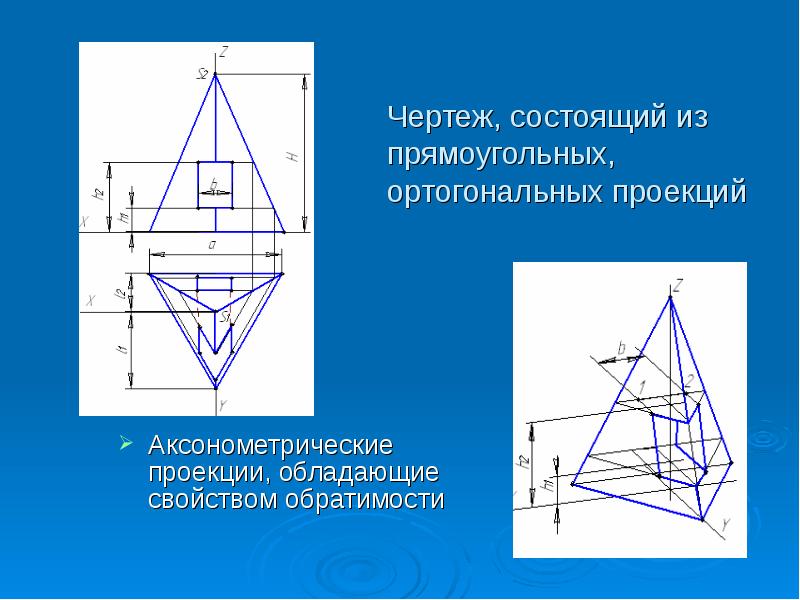

Чертеж, состоящий из прямоугольных, ортогональных проекций Аксонометрические проекции, обладающие свойством обратимости

Слайд 7

Описание слайда:

Сущность метода аксонометрического проецирования предмет в пространстве относят к прямоугольной системе координатных осей затем вместе с осями проецируют на некоторую плоскость Π, плоскость аксонометрических проекций

Слайд 8

Описание слайда:

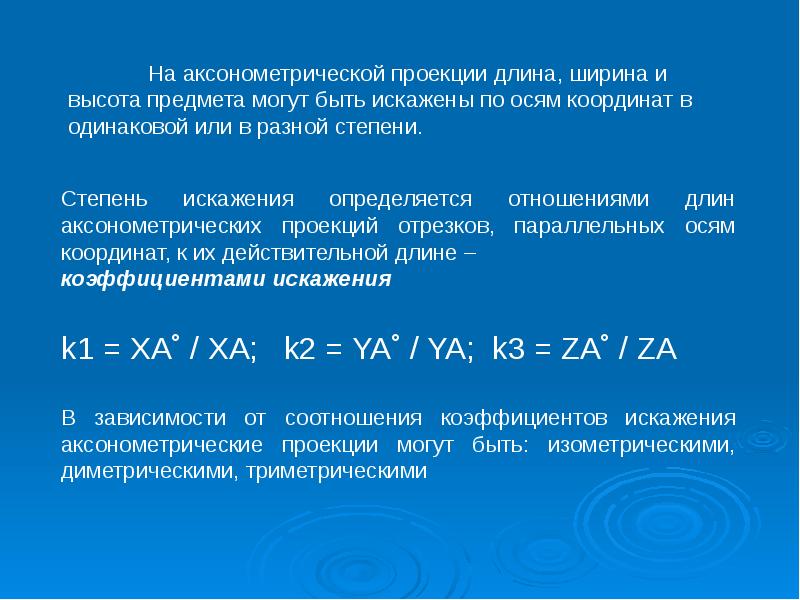

Слайд 9

Описание слайда:

- изометрическими, когда коэффициенты искажения по всем трем осям равны между собой (k1 = k2 = k3) - изометрическими, когда коэффициенты искажения по всем трем осям равны между собой (k1 = k2 = k3) - диметрическими, когда коэффициенты по двум любым осям равны между собой, а по третьей отличаются от них (k1 = k2, или k1 = k3, или k2 = k3) - триметрическими, когда все три коэффициента искажения по осям различны (k1 ≠ k2 ≠ k3)

Слайд 10

Описание слайда:

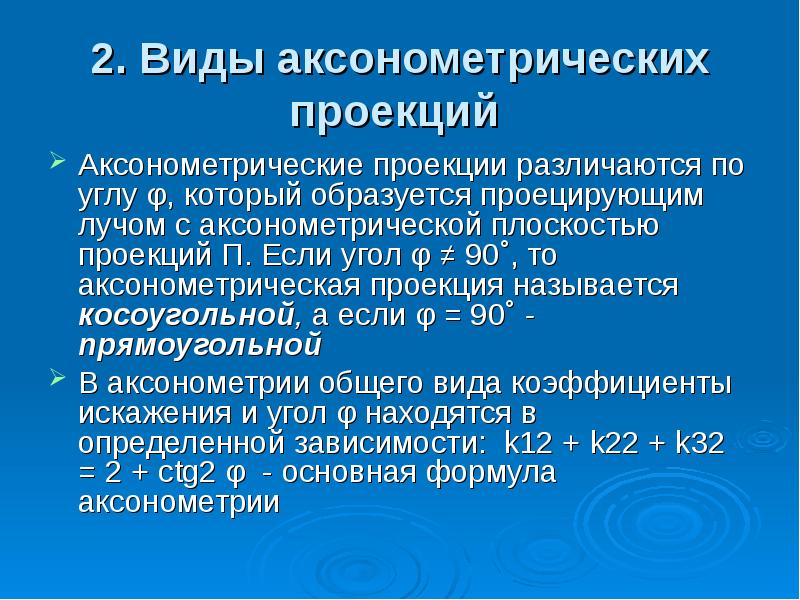

2. Виды аксонометрических проекций Аксонометрические проекции различаются по углу φ, который образуется проецирующим лучом с аксонометрической плоскостью проекций П. Если угол φ ≠ 90˚, то аксонометрическая проекция называется косоугольной, а если φ = 90˚ - прямоугольной В аксонометрии общего вида коэффициенты искажения и угол φ находятся в определенной зависимости: k12 + k22 + k32 = 2 + ctg2 φ - основная формула аксонометрии

Слайд 11

Описание слайда:

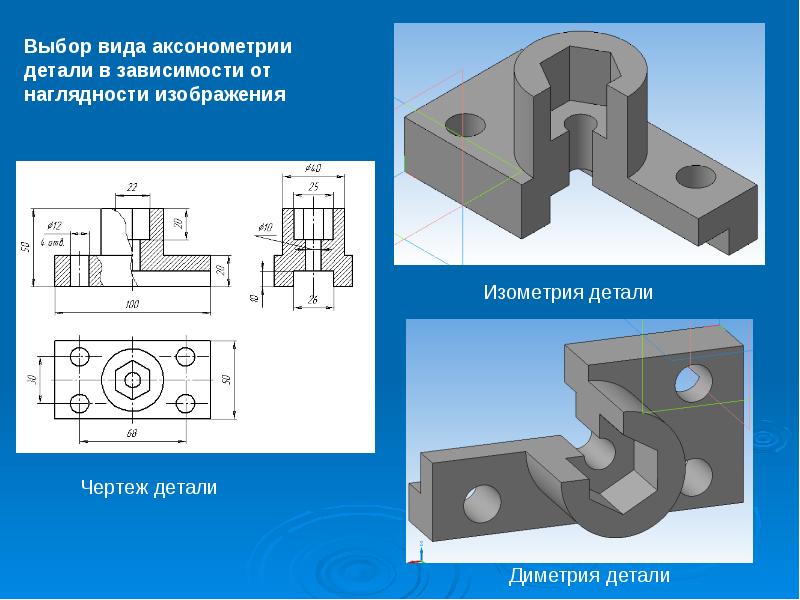

Слайд 12

Описание слайда:

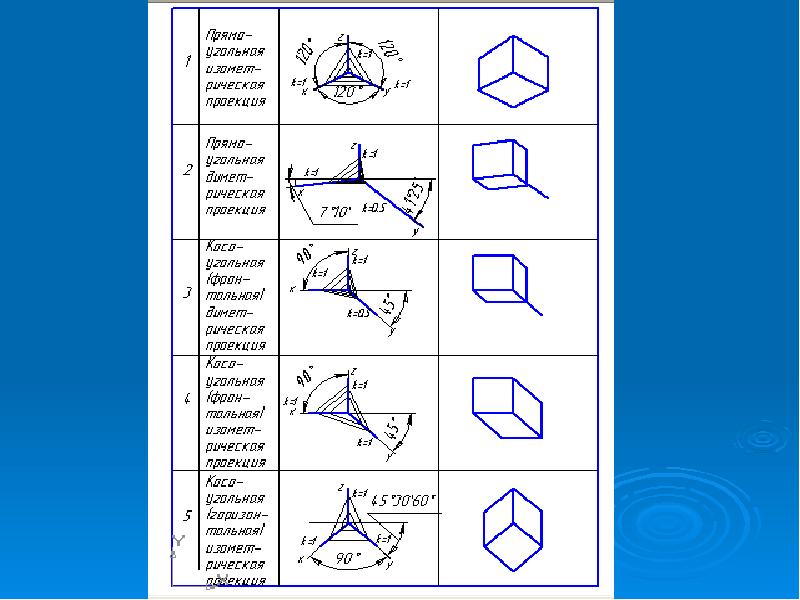

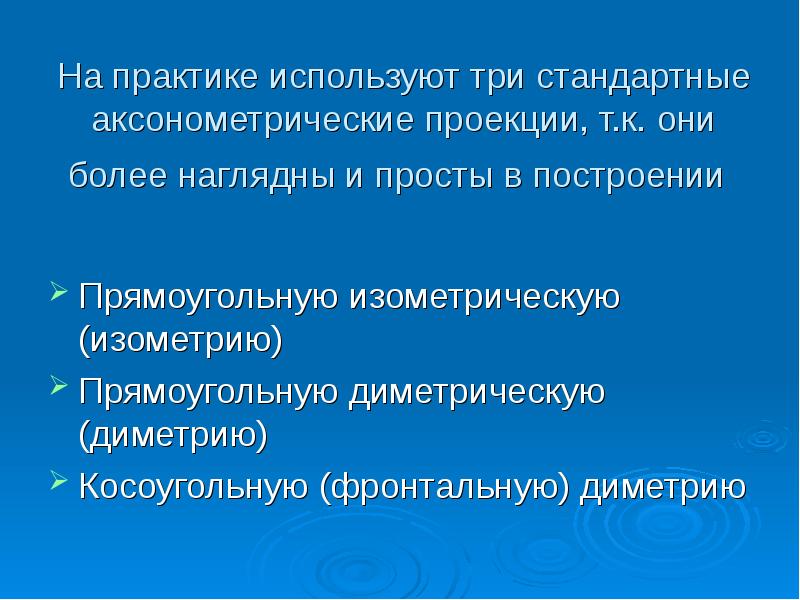

На практике используют три стандартные аксонометрические проекции, т.к. они более наглядны и просты в построении Прямоугольную изометрическую (изометрию) Прямоугольную диметрическую (диметрию) Косоугольную (фронтальную) диметрию

Слайд 13

Описание слайда:

Прямоугольная изометрическая проекция коэффициенты искажения по всем трем осям одинаковы k1 = k2 = k3 = 0,82 Для упрощения построения аксонометрической проекции коэффициент искажения принимают равным 1 Каждый отрезок, направленный по осям OX, OY, OZ, или параллельно им, сохраняет свою величину

Слайд 14

Описание слайда:

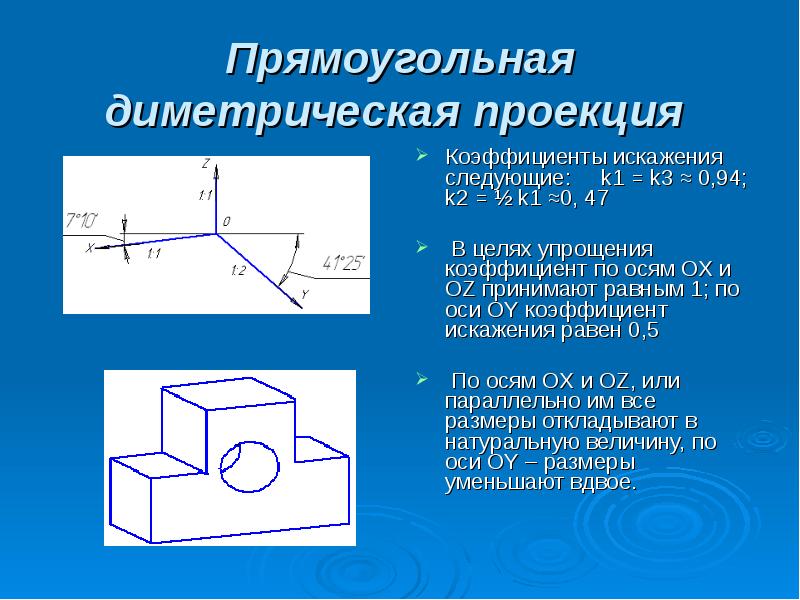

Прямоугольная диметрическая проекция Коэффициенты искажения следующие: k1 = k3 ≈ 0,94; k2 = ½ k1 ≈0, 47 В целях упрощения коэффициент по осям OX и OZ принимают равным 1; по оси OY коэффициент искажения равен 0,5 По осям OX и OZ, или параллельно им все размеры откладывают в натуральную величину, по оси OY – размеры уменьшают вдвое.

Слайд 15

Описание слайда:

Косоугольная фронтально-диметрическая проекция Фронтальную диметрию чаще всего используют в тех случаях, когда необходимо сохранить неискаженными фигуры, расположенные параллельно фронтальной плоскости проекций Коэффициенты искажения по оси OX и OZ принимают равным 1, а по оси OY – 0,5

Слайд 16

Описание слайда:

Косоугольная (фронтальная) изометрическая проекция

Слайд 17

Описание слайда:

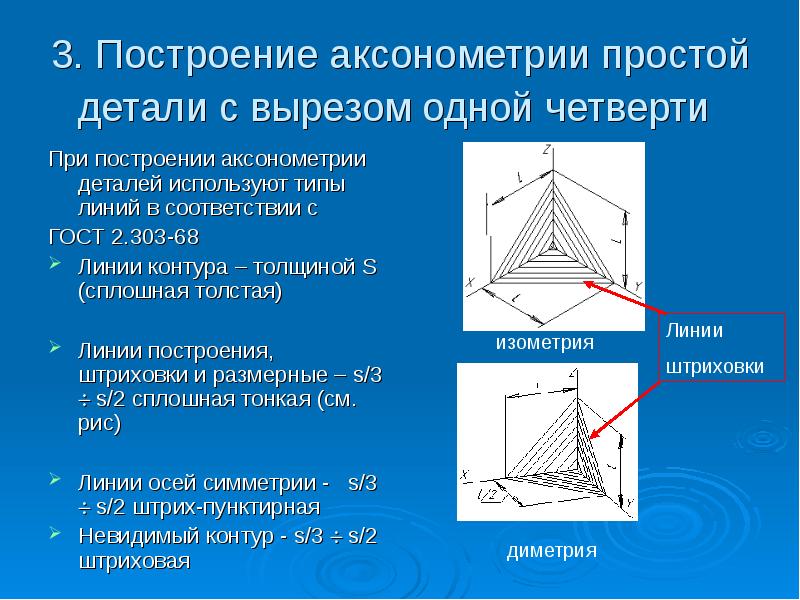

3. Построение аксонометрии простой детали с вырезом одной четверти При построении аксонометрии деталей используют типы линий в соответствии с ГОСТ 2.303-68 Линии контура – толщиной S (сплошная толстая) Линии построения, штриховки и размерные – s/3  s/2 сплошная тонкая (см. рис) Линии осей симметрии - s/3  s/2 штрих-пунктирная Невидимый контур - s/3  s/2 штриховая

Слайд 18

Описание слайда:

Последовательность построения овала в горизонтальной плоскости

Слайд 19

Описание слайда:

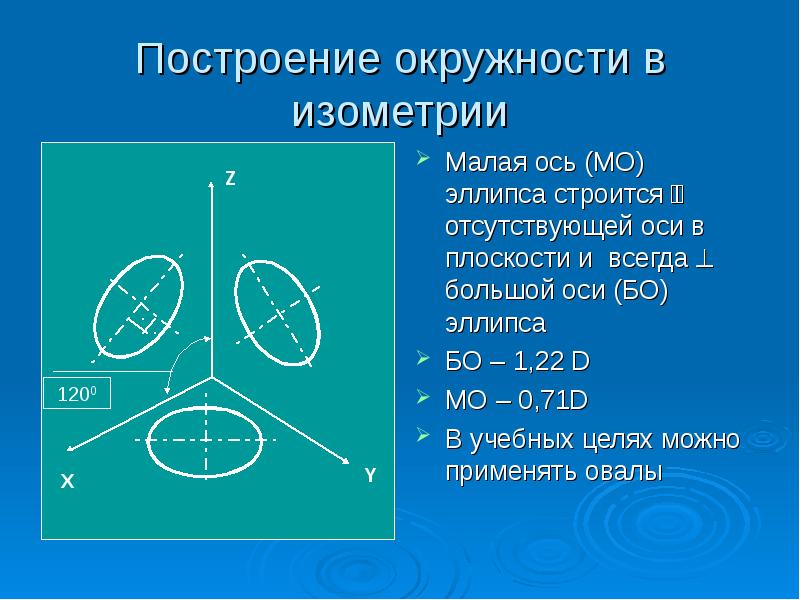

Построение окружности в изометрии

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

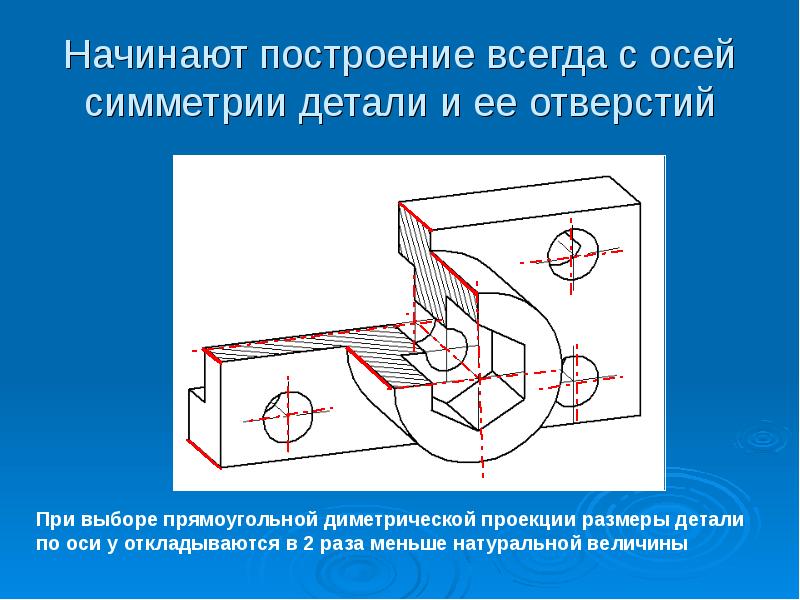

Начинают построение всегда с осей симметрии детали и ее отверстий

Слайд 22

Описание слайда:

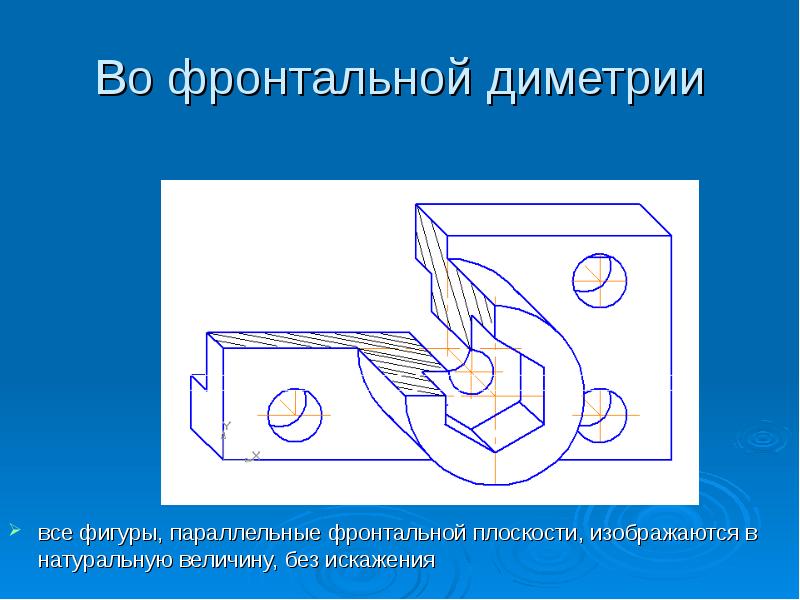

Во фронтальной диметрии

Слайд 23

Описание слайда:

Спицы маховиков, шкивов, ребра жесткости, тонкие стенки и подобные элементы в сечении штрихуют. Условности, применяемые в аксонометрии

Слайд 24

Описание слайда:

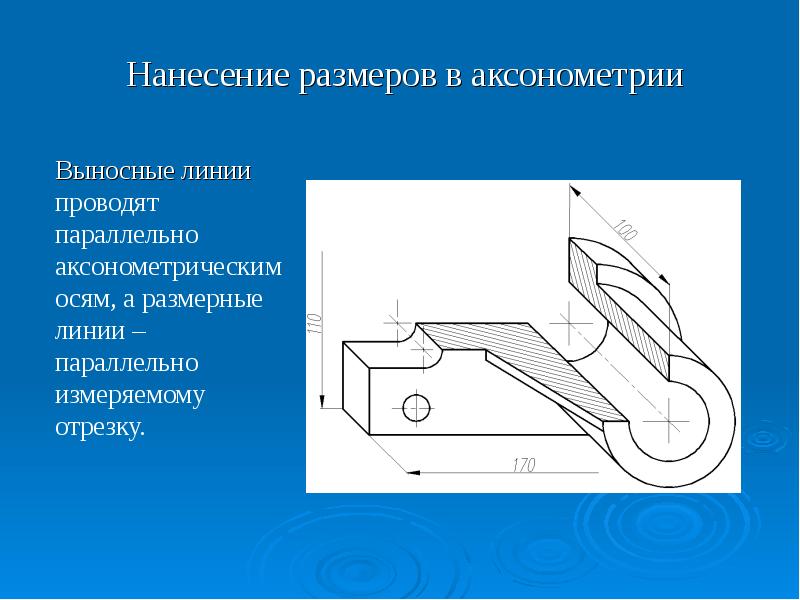

Выносные линии проводят параллельно аксонометрическим осям, а размерные линии – параллельно измеряемому отрезку. Нанесение размеров в аксонометрии

Слайд 25

Описание слайда:

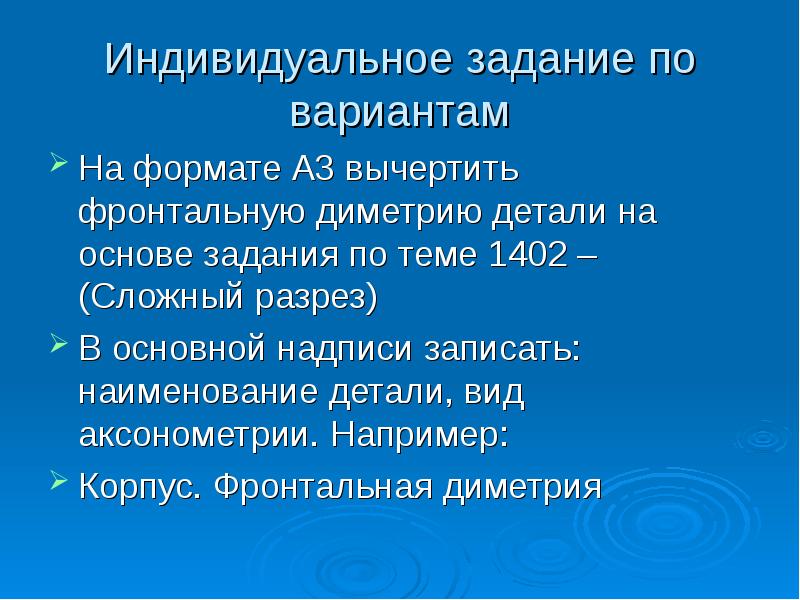

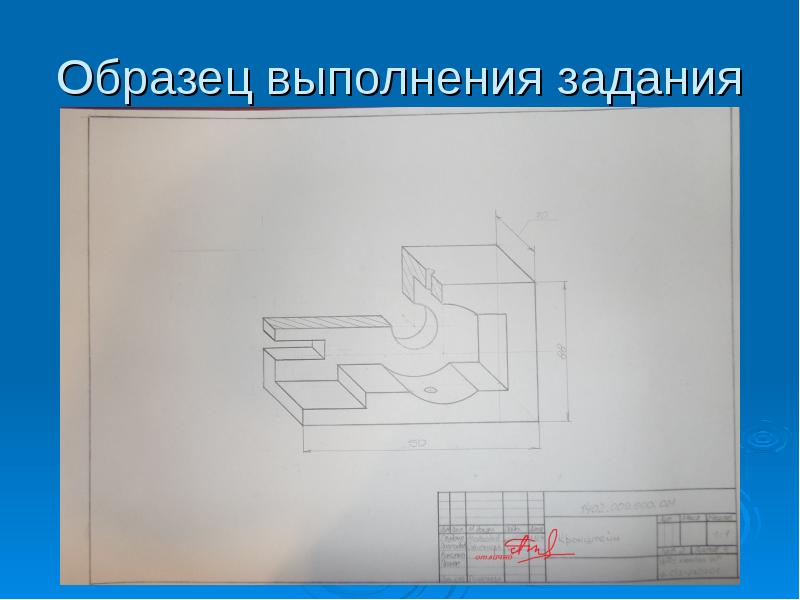

Индивидуальное задание по вариантам На формате А3 вычертить фронтальную диметрию детали на основе задания по теме 1402 – (Сложный разрез) В основной надписи записать: наименование детали, вид аксонометрии. Например: Корпус. Фронтальная диметрия
