Слайд 1

Описание слайда:

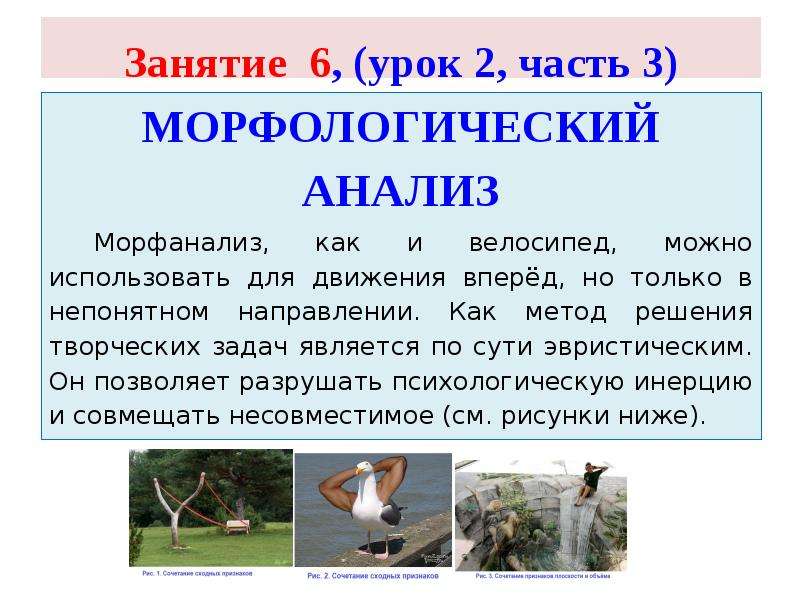

Занятие 6, (урок 2, часть 3) МОРФОЛОГИЧЕСКИЙ АНАЛИЗ Морфанализ, как и велосипед, можно использовать для движения вперёд, но только в непонятном направлении. Как метод решения творческих задач является по сути эвристическим. Он позволяет разрушать психологическую инерцию и совмещать несовместимое (см. рисунки ниже).

Слайд 2

Описание слайда:

Морфологический анализ Прообразом морфанализа можно считать систему «Арс магна» («Великое Искусство») Раймунда Луллия. Он родился в 1235 году по христианскому летоисчислению в г.Пальма на острове Мальорка (Балеарские острова). Доказывая истинность христианского учения, он разработал логическую систему построения («Машину открытий») и выведения догматов религии. Умер он в 1315 году, забросанный камнями в Тунисе, где проповедовал своё «Великое Искусство».

Слайд 3

Описание слайда:

Морфологический анализ

Слайд 4

Описание слайда:

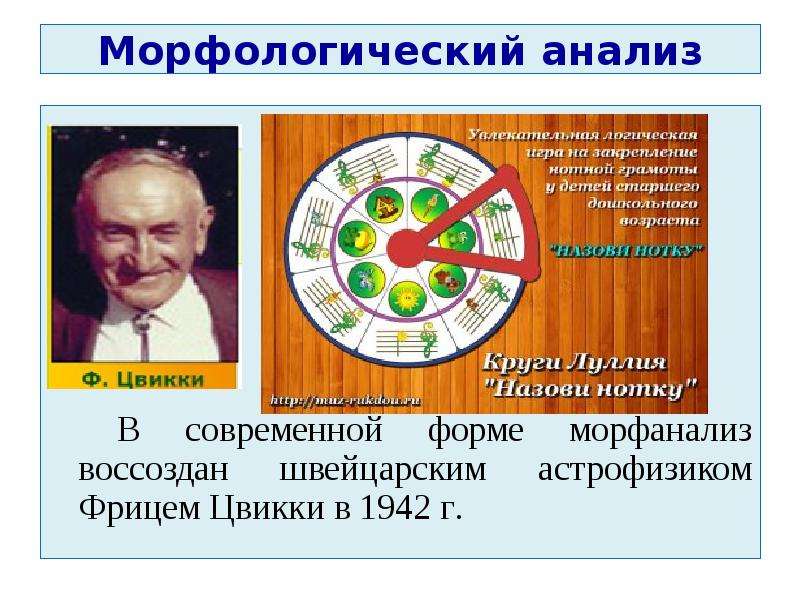

Морфологический анализ В современной форме морфанализ воссоздан швейцарским астрофизиком Фрицем Цвикки в 1942 г.

Слайд 5

Описание слайда:

Морфологический анализ Теперь нетрудно предложить методику пользования этим методом: 1-й шаг. Сформулировать задачу: Пример: Нужна новая конструкция реактивных двигателей. 2-й шаг. Составить список всех признаков или характерных параметров, от которых зависит решение проблемы. Пример: А - ресурсы топлива. Б - агрегатное состояние. В - способ создания тяги. Г - агрегатное состояние среды. Д - тепловой цикл....

Слайд 6

Описание слайда:

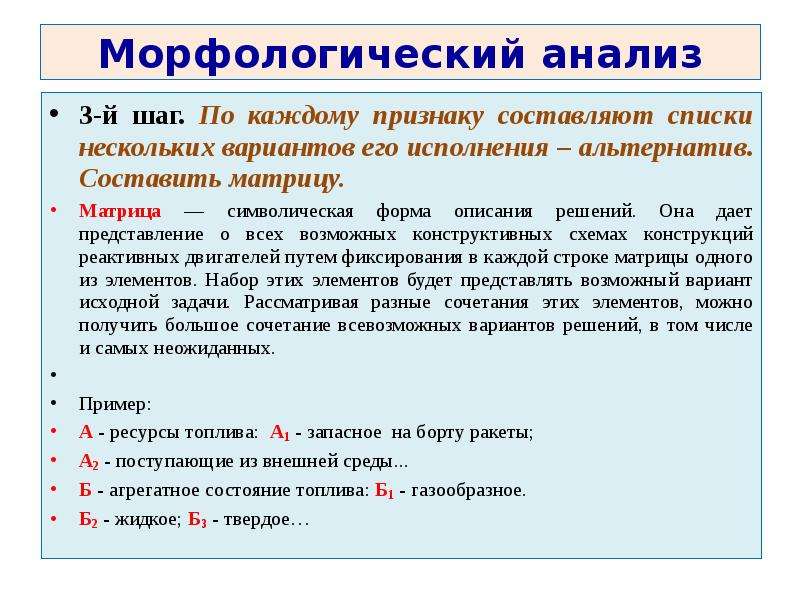

Морфологический анализ 3-й шаг. По каждому признаку составляют списки нескольких вариантов его исполнения – альтернатив. Составить матрицу. Матрица — символическая форма описания решений. Она дает представление о всех возможных конструктивных схемах конструкций реактивных двигателей путем фиксирования в каждой строке матрицы одного из элементов. Набор этих элементов будет представлять возможный вариант исходной задачи. Рассматривая разные сочетания этих элементов, можно получить большое сочетание всевозможных вариантов решений, в том числе и самых неожиданных. Пример: А - ресурсы топлива: А1 - запасное на борту ракеты; А2 - поступающие из внешней среды... Б - агрегатное состояние топлива: Б1 - газообразное. Б2 - жидкое; БЗ - твердое…

Слайд 7

Описание слайда:

Морфологический анализ 4-й шаг. Определение функциональной ценности всех возможных сочетаний. Пример: А1Б3В5Г2Д1 ; А5Б4В3Г8Д2; …..

Слайд 8

Описание слайда:

Морфологический анализ 5-й шаг. Выбор наиболее желательных решений, которые могут оказаться перспективными. Ответственный этап метода — оценка вариантов решений, вытекающих из структуры морфологической матрицы. Сравнивают варианты по одному или нескольким наиболее важным для данной технической системы показателям. Пример: А4Б3В1Г6Д2 и др. являются самыми перспективными.

Слайд 9

Описание слайда:

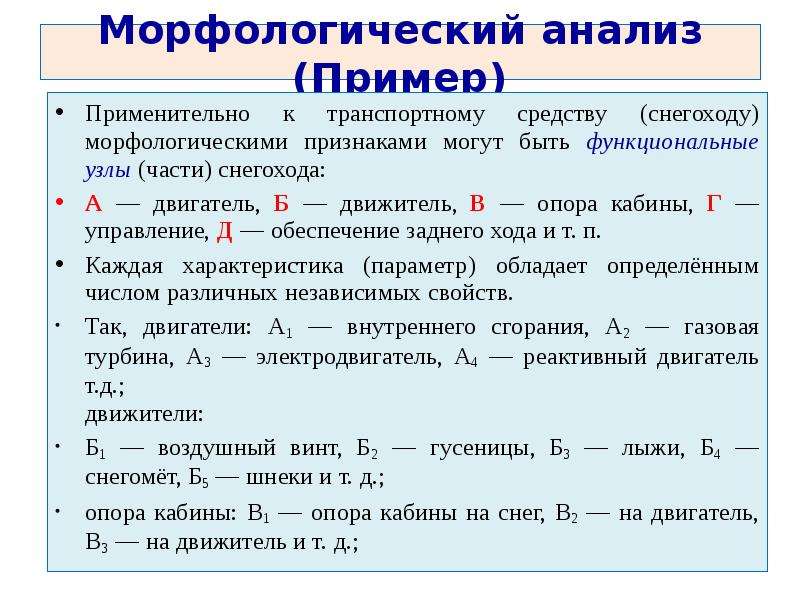

Морфологический анализ (Пример) Применительно к транспортному средству (снегоходу) морфологическими признаками могут быть функциональные узлы (части) снегохода: А — двигатель, Б — движитель, В — опора кабины, Г — управление, Д — обеспечение заднего хода и т. п. Каждая характеристика (параметр) обладает определённым числом различных независимых свойств. Так, двигатели: А1 — внутреннего сгорания, А2 — газовая турбина, А3 — электродвигатель, А4 — реактивный двигатель т.д.; движители: Б1 — воздушный винт, Б2 — гусеницы, Б3 — лыжи, Б4 — снегомёт, Б5 — шнеки и т. д.; опора кабины: В1 — опора кабины на снег, В2 — на двигатель, В3 — на движитель и т. д.;
