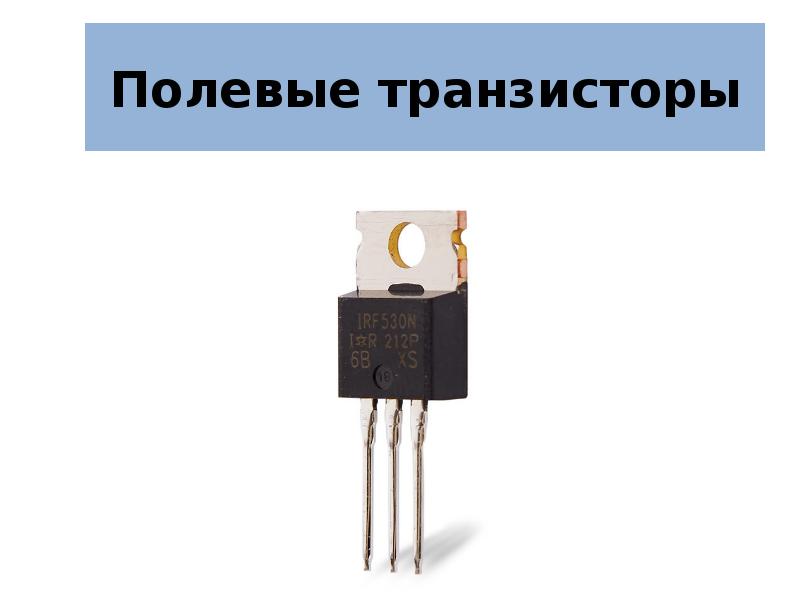

Полевые транзисторы

Слайд 2

Описание слайда:

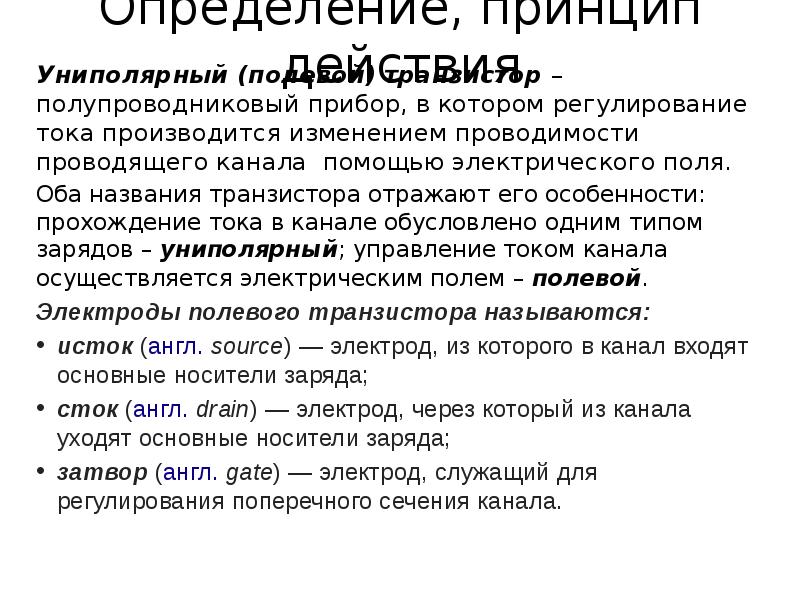

Определение, принцип действия Униполярный (полевой) транзистор – полупроводниковый прибор, в котором регулирование тока производится изменением проводимости проводящего канала помощью электрического поля. Оба названия транзистора отражают его особенности: прохождение тока в канале обусловлено одним типом зарядов – униполярный; управление током канала осуществляется электрическим полем – полевой. Электроды полевого транзистора называются: исток (англ. source) — электрод, из которого в канал входят основные носители заряда; сток (англ. drain) — электрод, через который из канала уходят основные носители заряда; затвор (англ. gate) — электрод, служащий для регулирования поперечного сечения канала.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

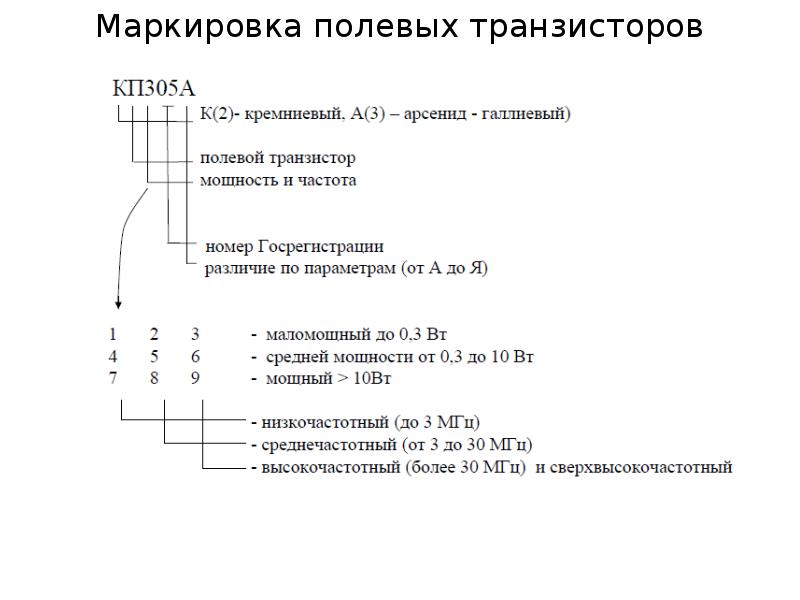

Маркировка полевых транзисторов

Слайд 6

Описание слайда:

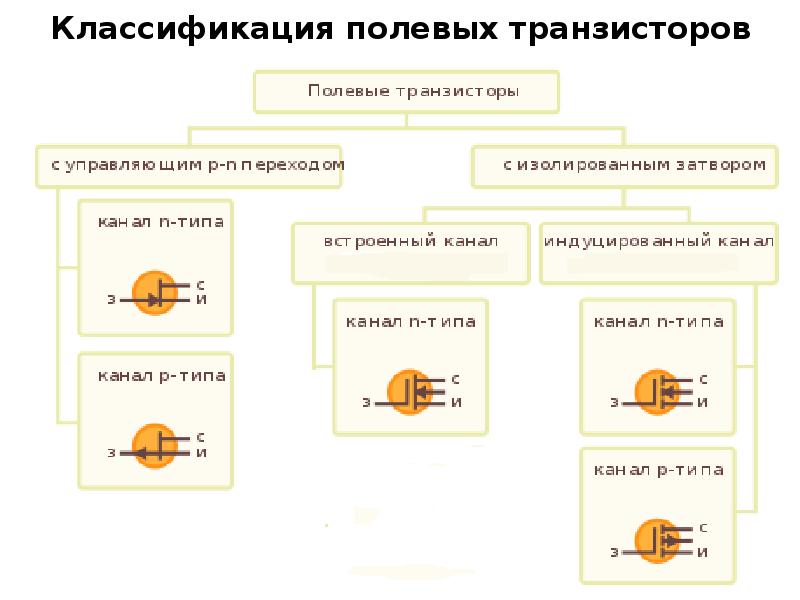

Классификация полевых транзисторов

Слайд 7

Описание слайда:

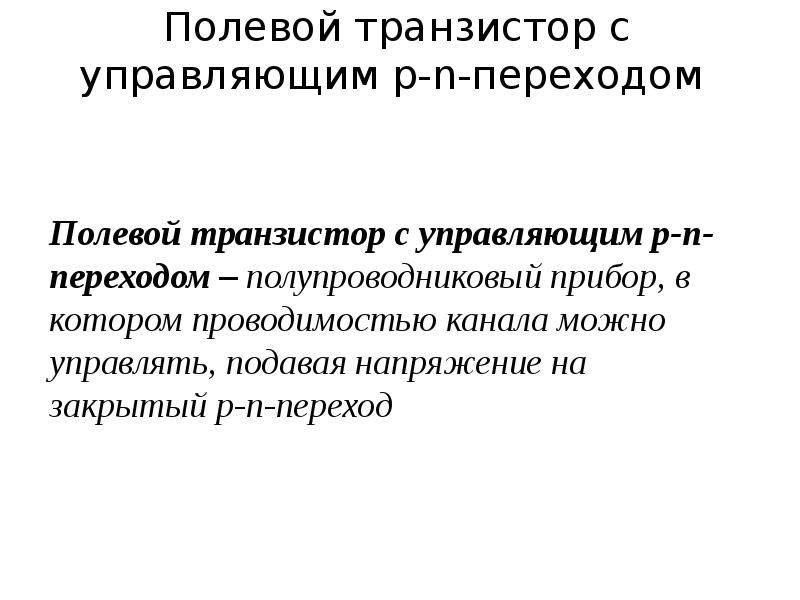

Полевой транзистор с управляющим p-n-переходом Полевой транзистор с управляющим p-n-переходом – полупроводниковый прибор, в котором проводимостью канала можно управлять, подавая напряжение на закрытый р-n-переход

Слайд 8

Описание слайда:

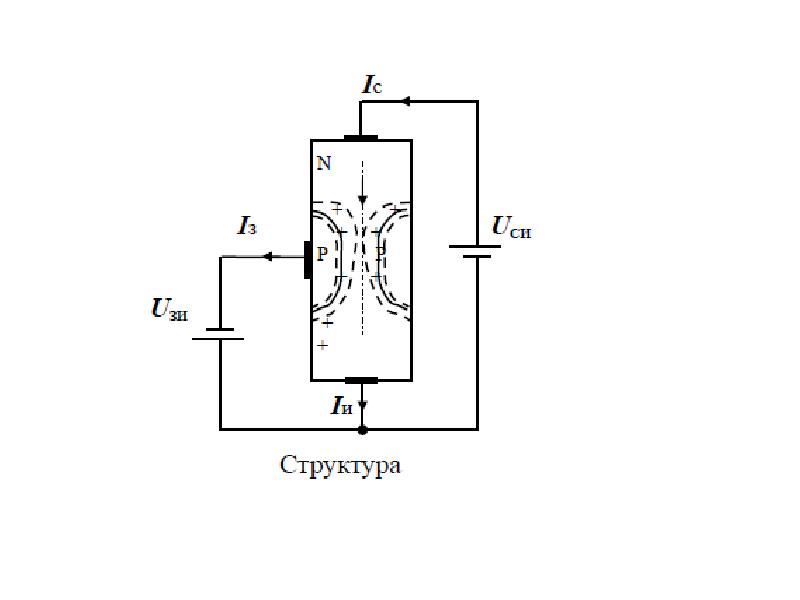

Структура полевого транзистора с управляющим p-n-переходом приведена на рисунке. Структура полевого транзистора с управляющим p-n-переходом приведена на рисунке.

Слайд 9

Описание слайда:

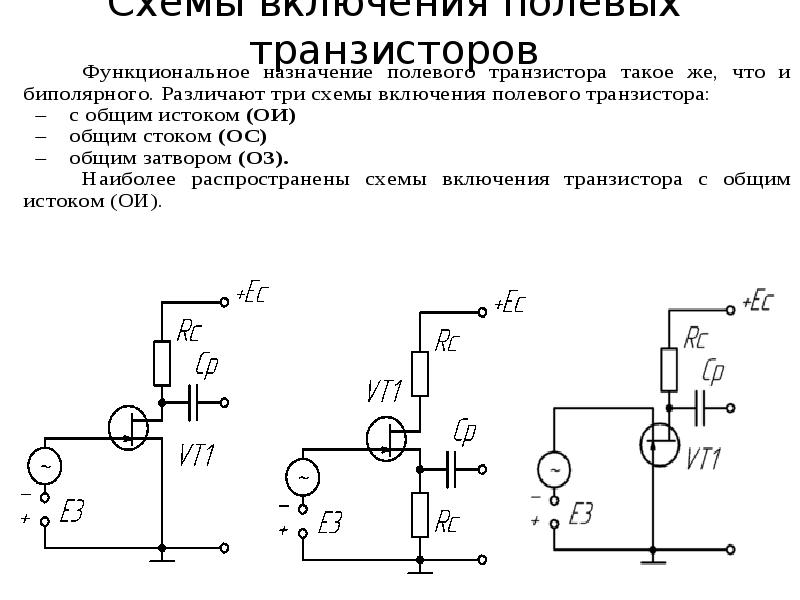

Схемы включения полевых транзисторов

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

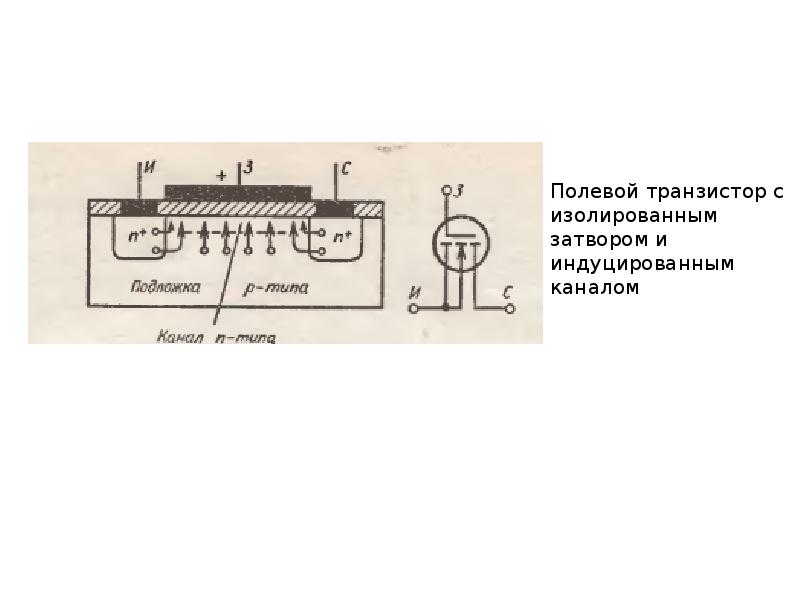

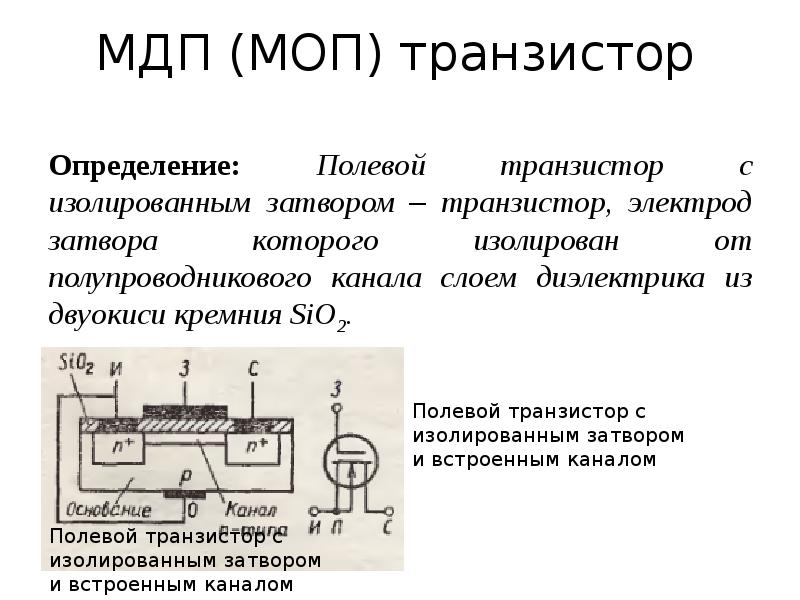

МДП (МОП) транзистор Определение: Полевой транзистор с изолированным затвором – транзистор, электрод затвора которого изолирован от полупроводникового канала слоем диэлектрика из двуокиси кремния SiO2.
