Вы можете ознакомиться и скачать презентацию на тему Altium Designer История продукта Основные функции Структура системы Работа с программами. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Altium Designer История продукта Основные функции Структура системы Работа с программами

Слайд 2

Описание слайда:

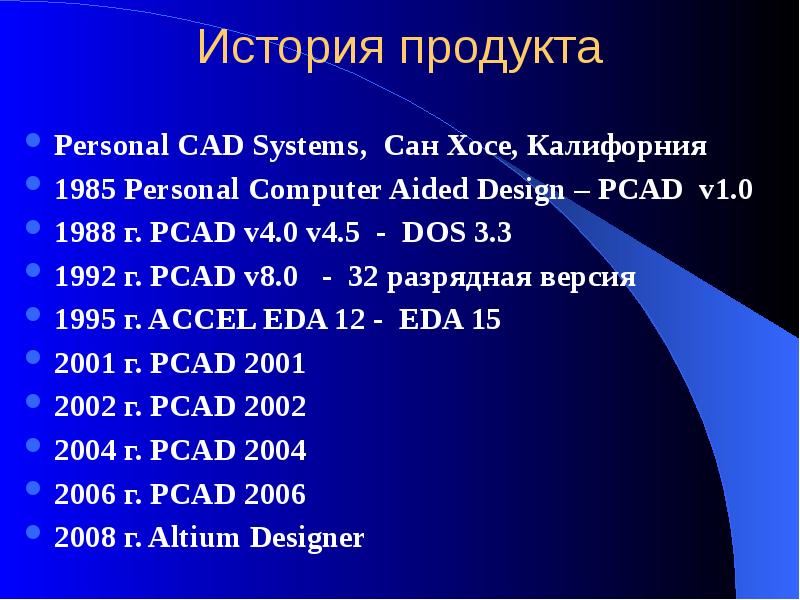

История продукта Personal CAD Systems, Сан Хосе, Калифорния 1985 Personal Computer Aided Design – PCAD v1.0 1988 г. PCAD v4.0 v4.5 - DOS 3.3 1992 г. PCAD v8.0 - 32 разрядная версия 1995 г. ACCEL EDA 12 - EDA 15 2001 г. PCAD 2001 2002 г. PCAD 2002 2004 г. PCAD 2004 2006 г. PCAD 2006 2008 г. Altium Designer

Слайд 3

Описание слайда:

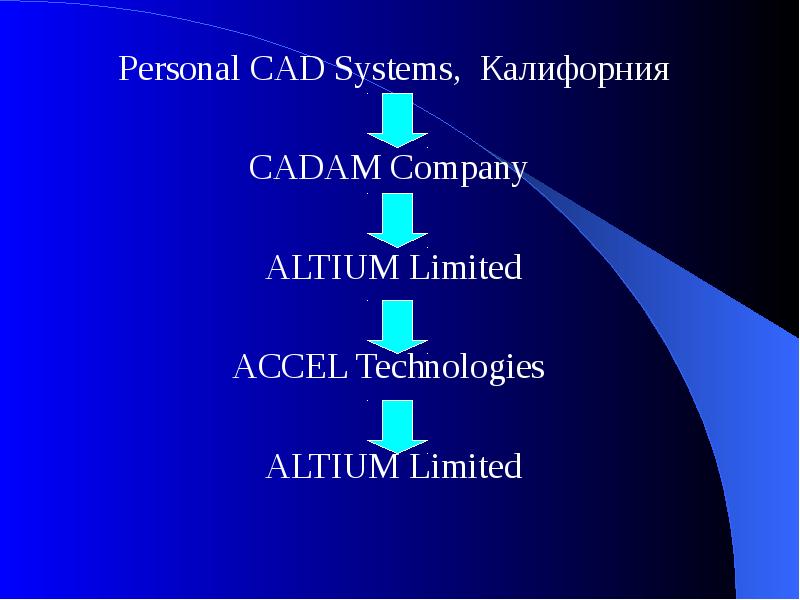

Personal CAD Systems, Калифорния Personal CAD Systems, Калифорния CADAM Company ALTIUM Limited ACCEL Technologies ALTIUM Limited

Слайд 4

Описание слайда:

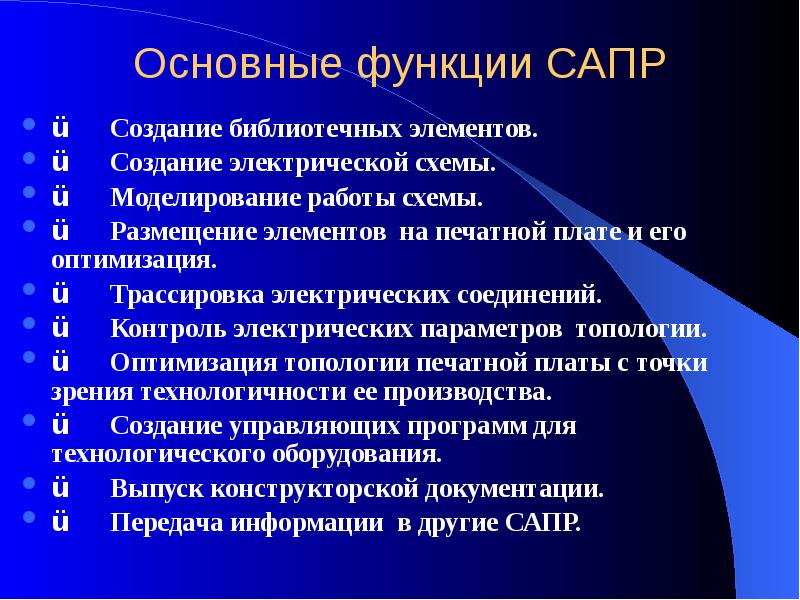

Основные функции САПР ü Создание библиотечных элементов. ü Создание электрической схемы. ü Моделирование работы схемы. ü Размещение элементов на печатной плате и его оптимизация. ü Трассировка электрических соединений. ü Контроль электрических параметров топологии. ü Оптимизация топологии печатной платы с точки зрения технологичности ее производства. ü Создание управляющих программ для технологического оборудования. ü Выпуск конструкторской документации. ü Передача информации в другие САПР.

Слайд 5

Описание слайда:

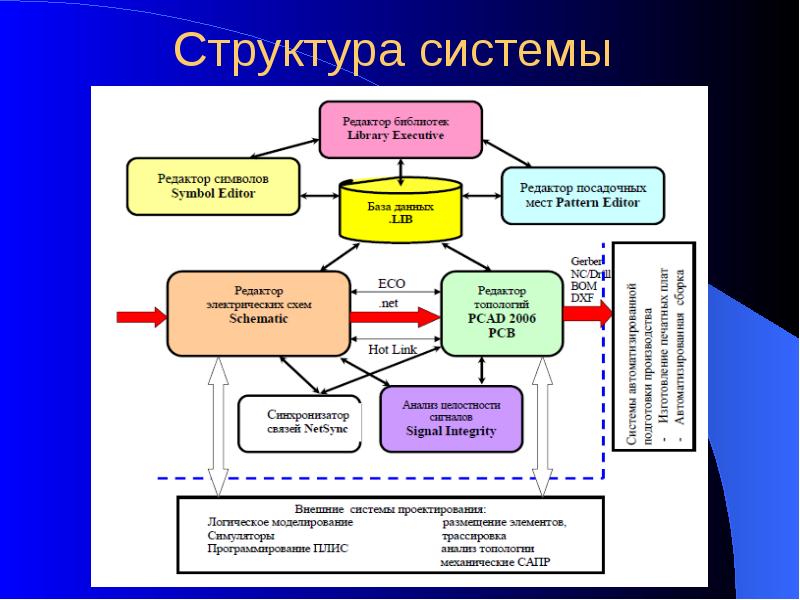

Структура системы

Слайд 6

Описание слайда:

Представление элемента в библиотеке Изображение для электрической схемы Изображение для сборочного чертежа Фрагмент топологии печатной платы Электронное описание элемента.

Слайд 7

Описание слайда:

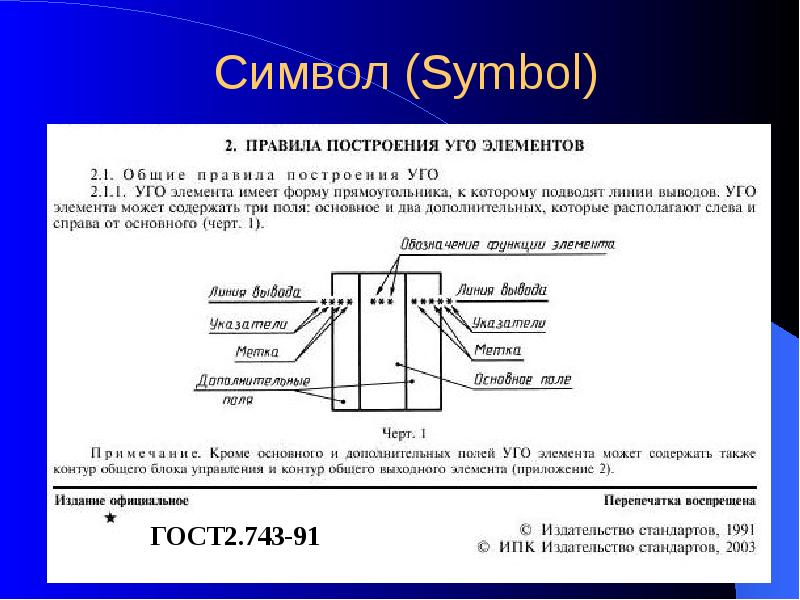

Символ (Symbol)

Слайд 8

Описание слайда:

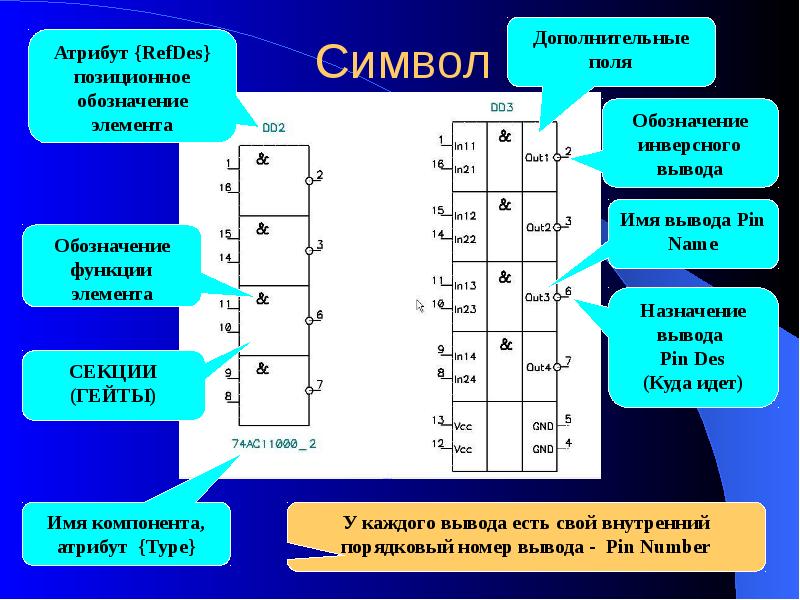

Символ

Слайд 9

Описание слайда:

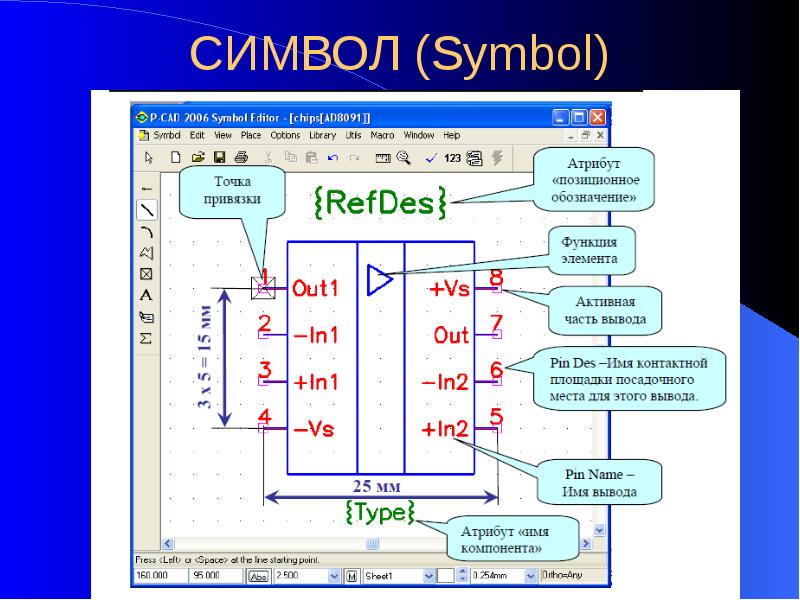

СИМВОЛ (Symbol)

Слайд 10

Описание слайда:

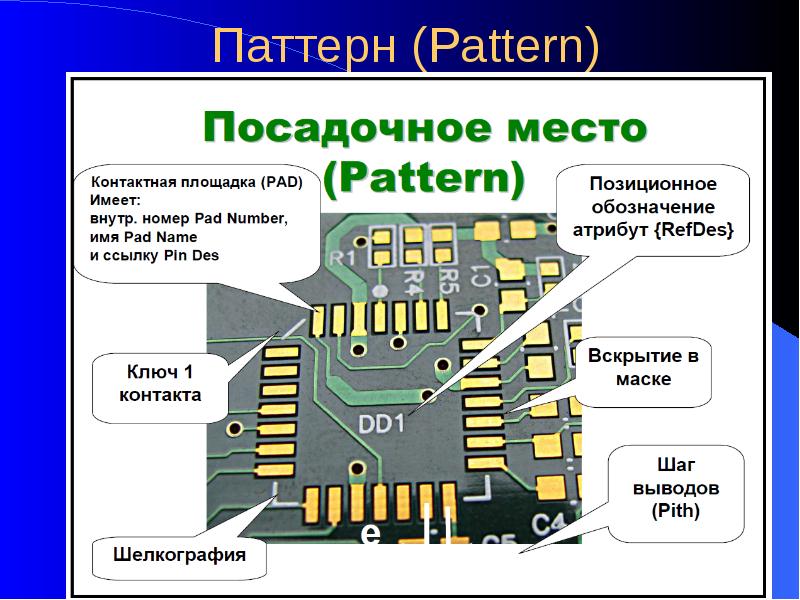

Паттерн (Pattern)

Слайд 11

Описание слайда:

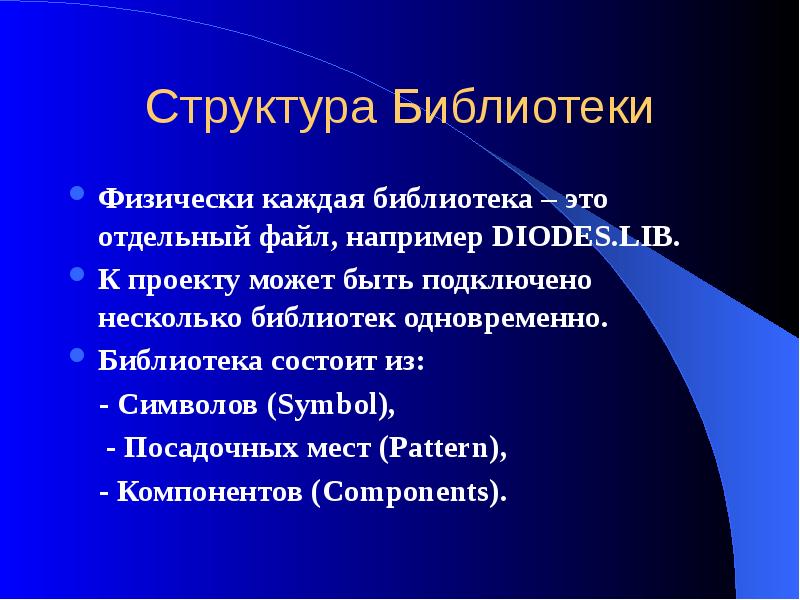

Структура Библиотеки Физически каждая библиотека – это отдельный файл, например DIODES.LIB. К проекту может быть подключено несколько библиотек одновременно. Библиотека состоит из: - Символов (Symbol), - Посадочных мест (Pattern), - Компонентов (Components).

Слайд 12

Описание слайда:

Пример библиотеки

Слайд 13

Описание слайда:

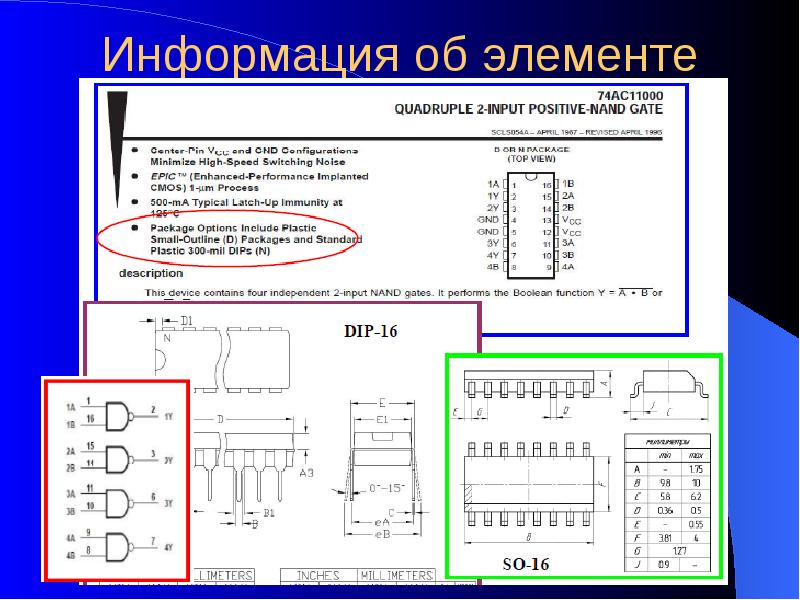

Информация об элементе

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

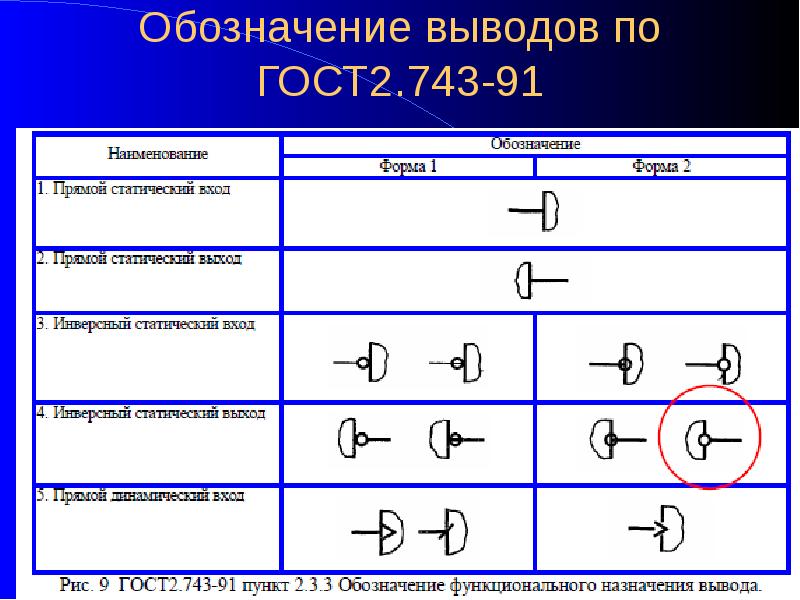

Обозначение выводов по ГОСТ2.743-91

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Структура системы

Слайд 18

Описание слайда:

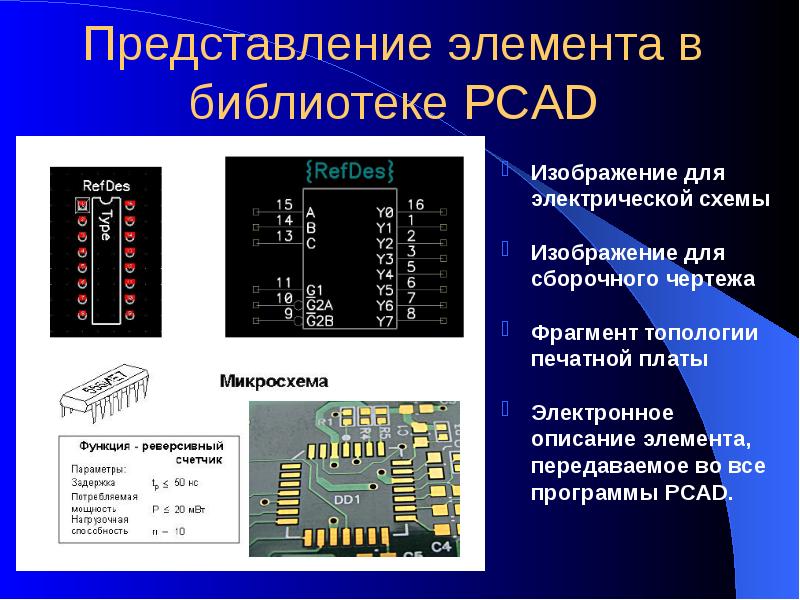

Представление элемента в библиотеке PCAD Изображение для электрической схемы Изображение для сборочного чертежа Фрагмент топологии печатной платы Электронное описание элемента, передаваемое во все программы PCAD.

Слайд 19

Описание слайда:

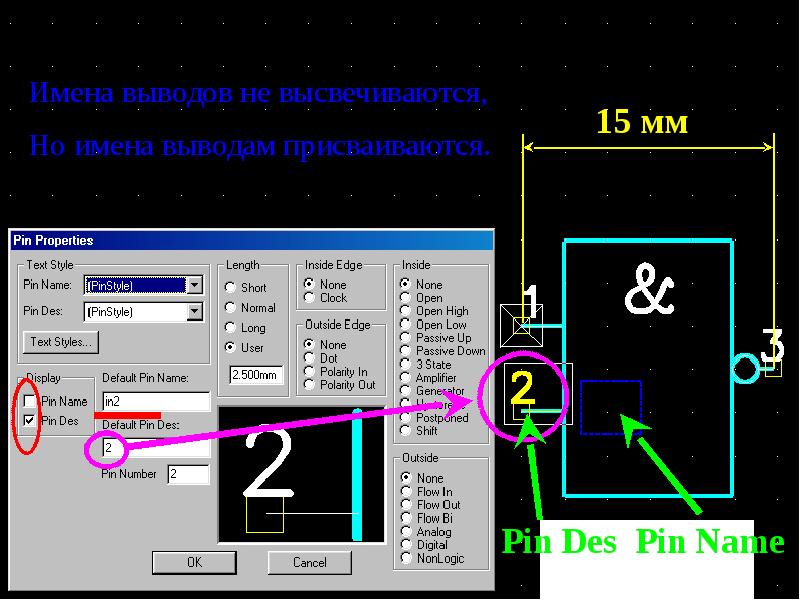

СИМВОЛ (Symbol)

Слайд 20

Описание слайда:

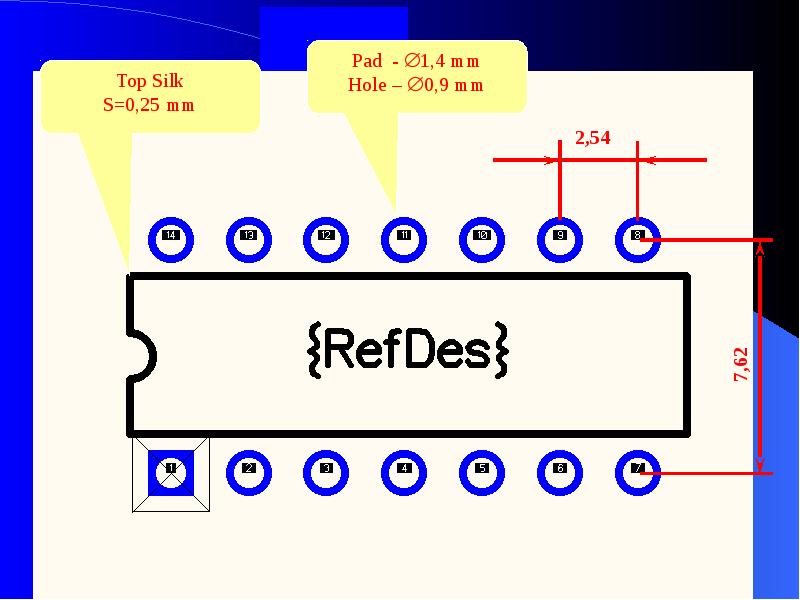

Паттерн (Pattern)

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

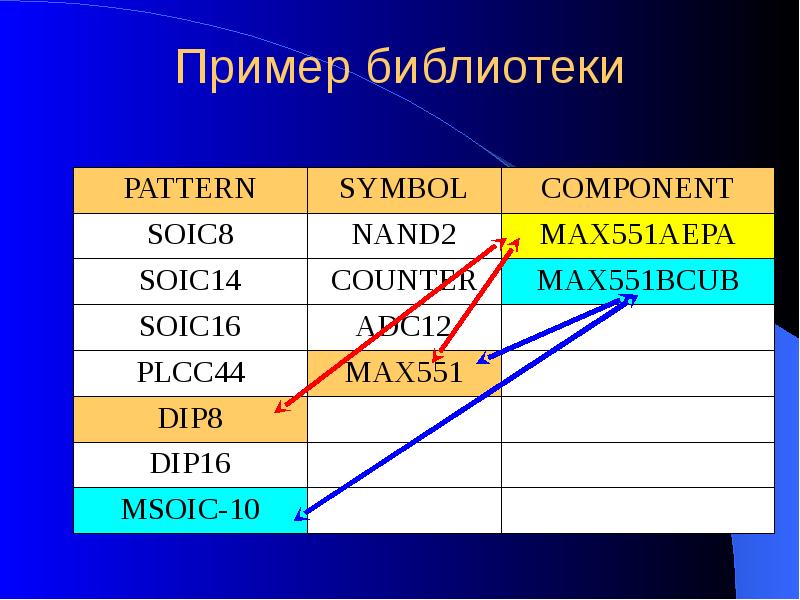

Пример библиотеки

Слайд 23

Описание слайда:

Информация об элементе

Слайд 24

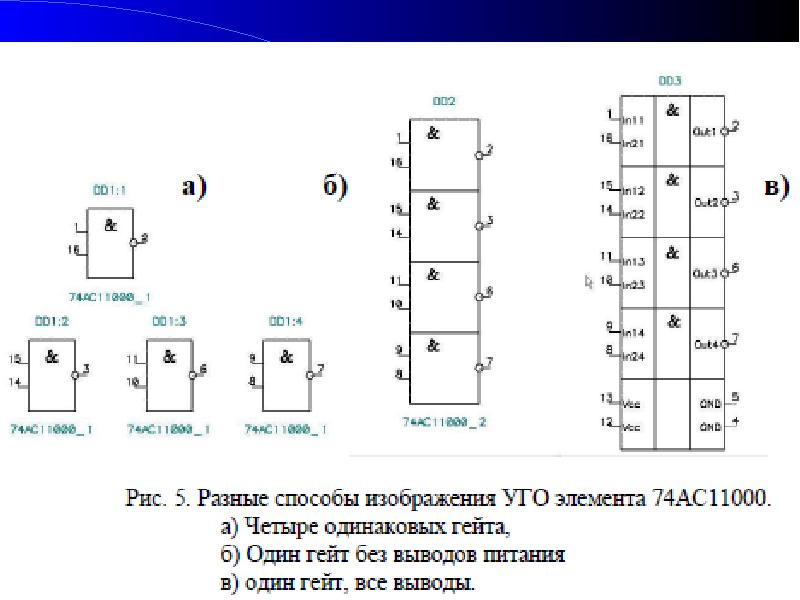

Описание слайда:

Слайд 25

Описание слайда:

Обозначение выводов по ГОСТ2.743-91

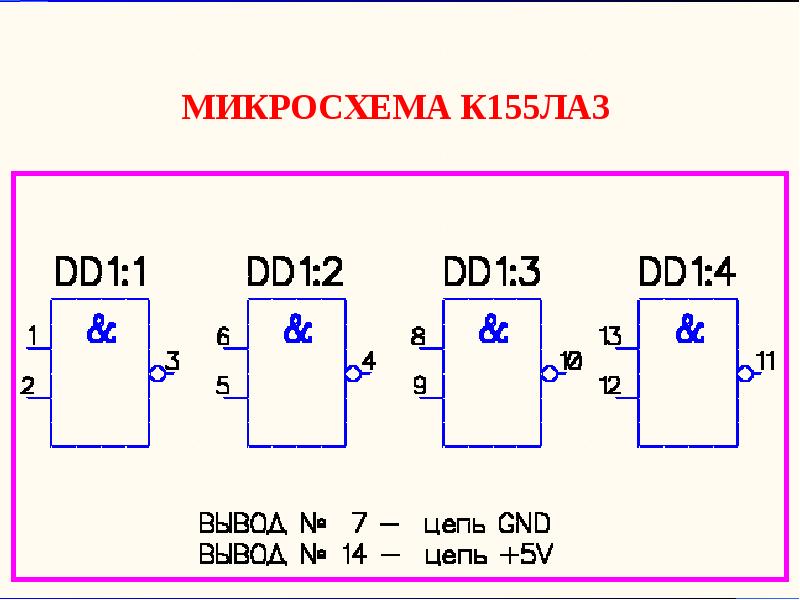

Слайд 26

Описание слайда:

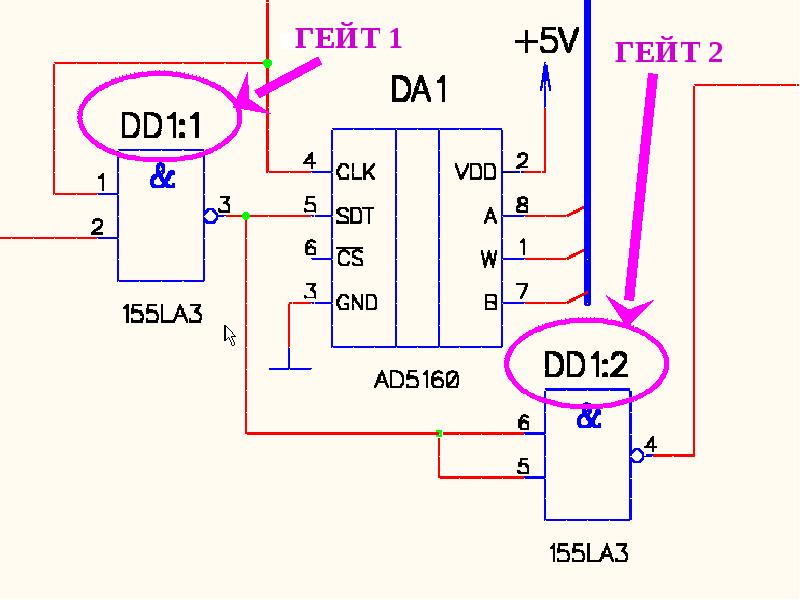

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

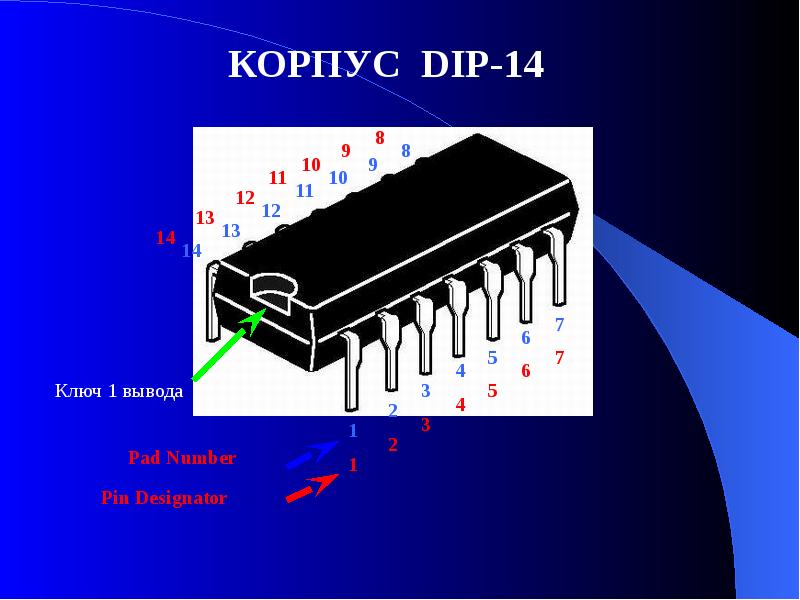

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

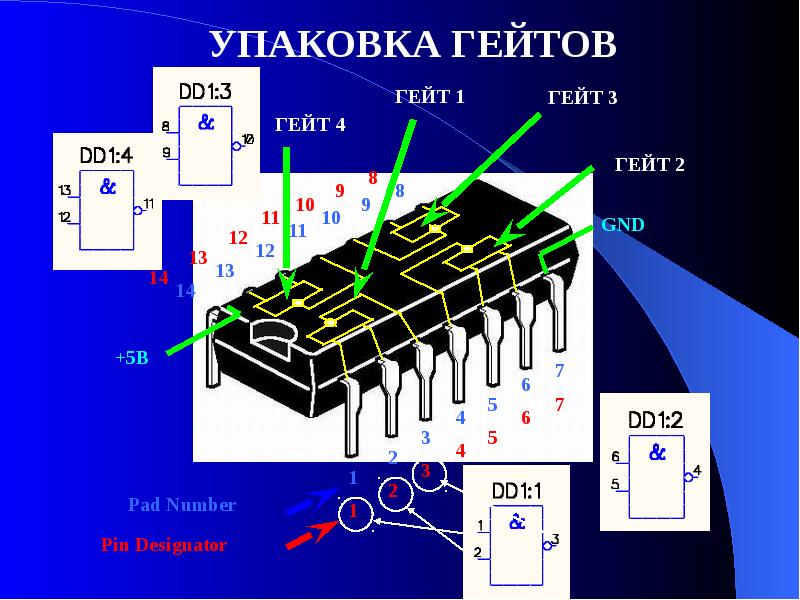

Слайд 31

Описание слайда:

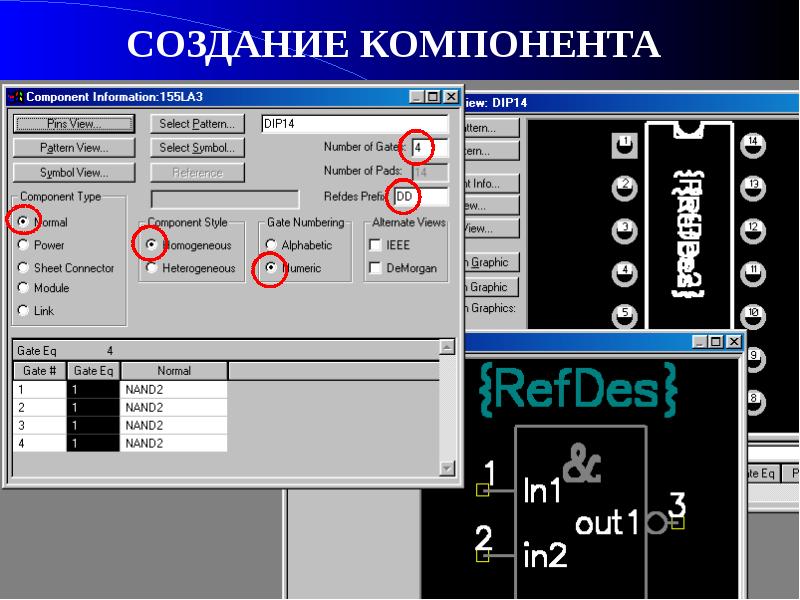

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

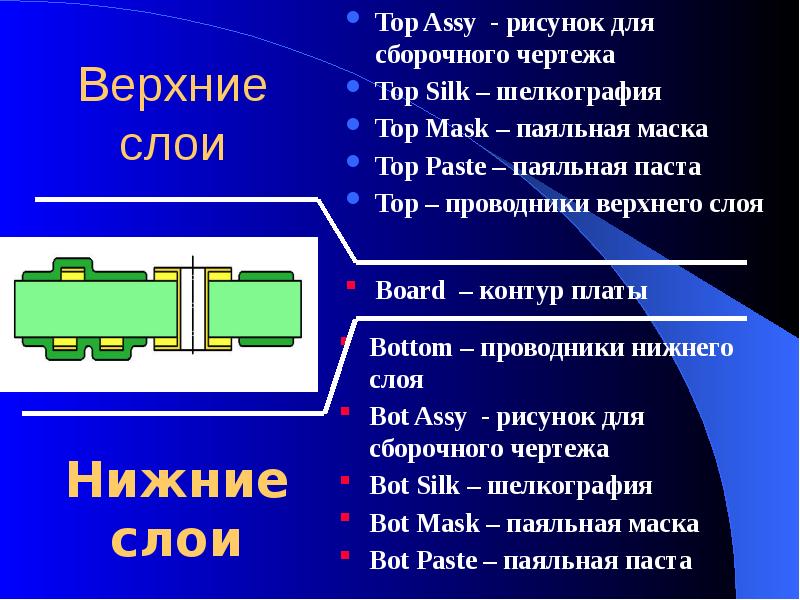

Верхние слои Top Assy - рисунок для сборочного чертежа Top Silk – шелкография Top Mask – паяльная маска Top Paste – паяльная паста Top – проводники верхнего слоя
