Слайд 1

Описание слайда:

Budowa pasmowa ciał stałych

Слайд 2

Описание слайда:

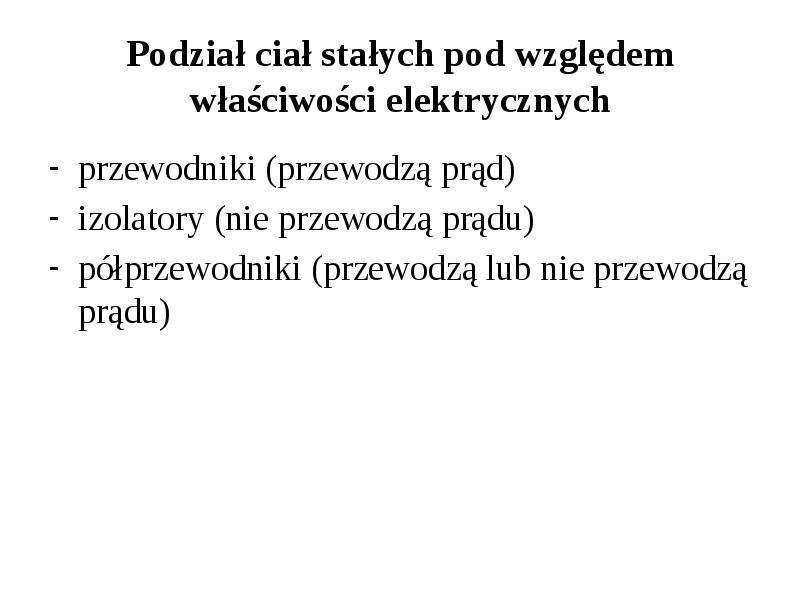

Podział ciał stałych pod względem właściwości elektrycznych przewodniki (przewodzą prąd) izolatory (nie przewodzą prądu) półprzewodniki (przewodzą lub nie przewodzą prądu)

Слайд 3

Описание слайда:

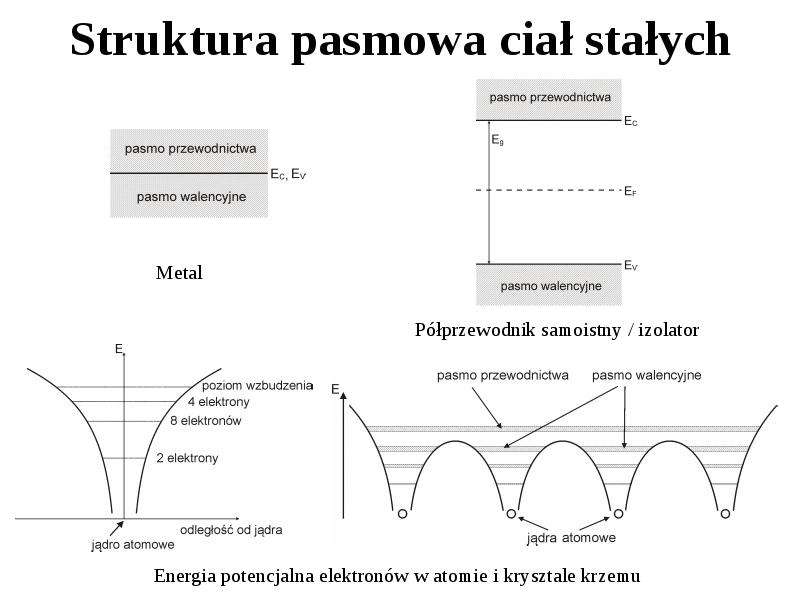

Struktura pasmowa ciał stałych

Слайд 4

Описание слайда:

Rodzaje przerwy energetycznej

Слайд 5

Описание слайда:

Rozkład Fermiego-Diraca

Слайд 6

Описание слайда:

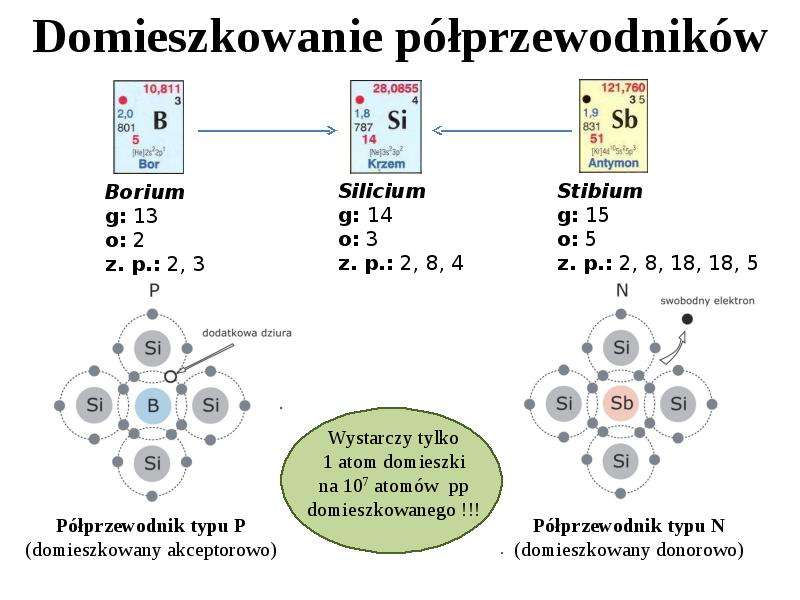

Domieszkowanie półprzewodników

Слайд 7

Описание слайда:

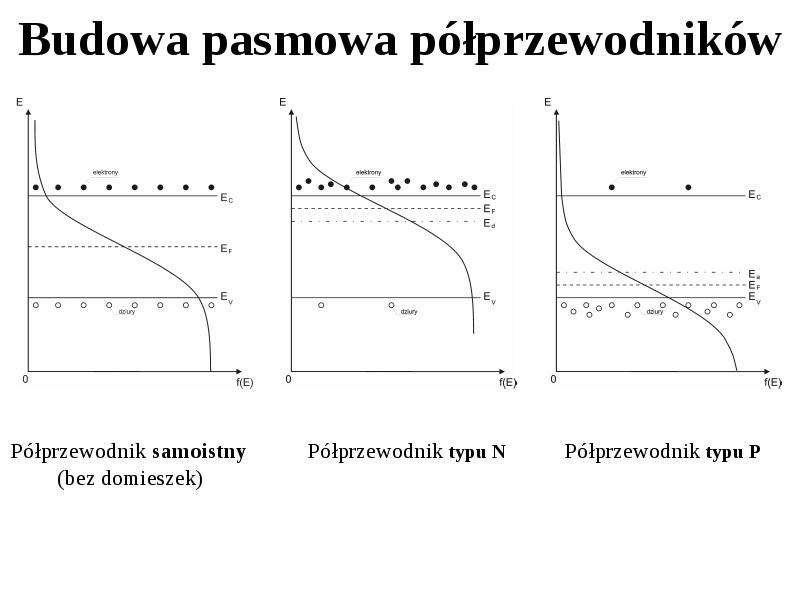

Budowa pasmowa półprzewodników

Слайд 8

Описание слайда:

Właściwości elektryczne metali / półprzewodników / izolatorów rezystywność (opór elektryczny właściwy) ρ [Ωm], dla metali ρ < 10-6 Ωm, natomiast dla izolatorów ρ > 108 Ωm (w temperaturze pokojowej) temperaturowy współczynnik oporu  = (1/ρ)(dρ/dT) [K-1], koncentracja nośników ładunku n, liczba nośników ładunku przypadająca na jednostkę objętości [m-3], wzrost temperatury o 1°C powoduje wzrost rezystancji metali o około 0,3-0,6%, natomiast w typowo domieszkowanych półprzewodnikach spadek rezystancji o 5-10%, przewodnictwo półprzewodników silnie zależy od nawet niewielkiej ilości zanieczyszczeń w krysztale

Слайд 9

Описание слайда:

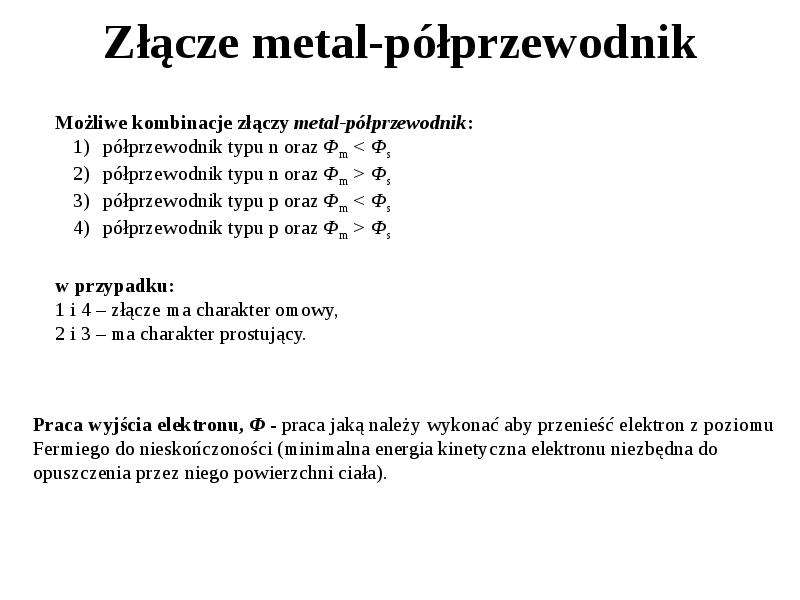

Złącze metal-półprzewodnik

Слайд 10

Описание слайда:

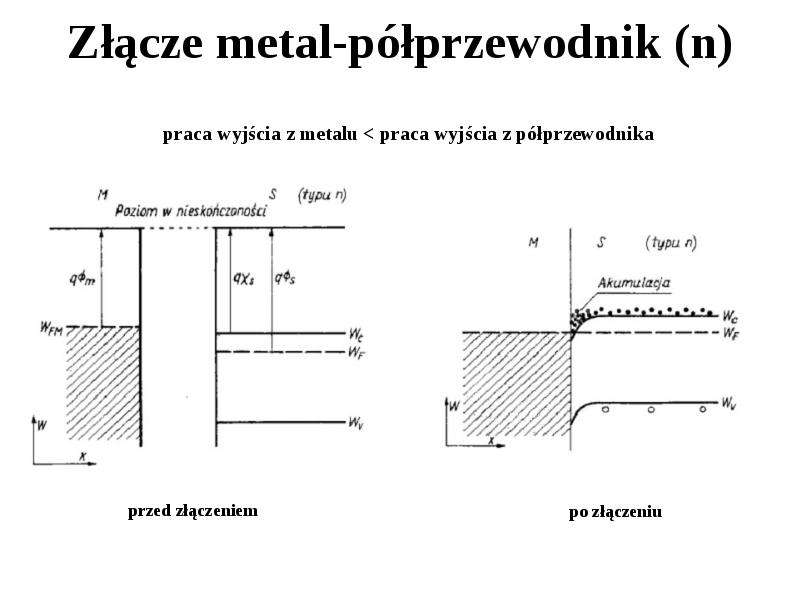

Złącze metal-półprzewodnik (n)

Слайд 11

Описание слайда:

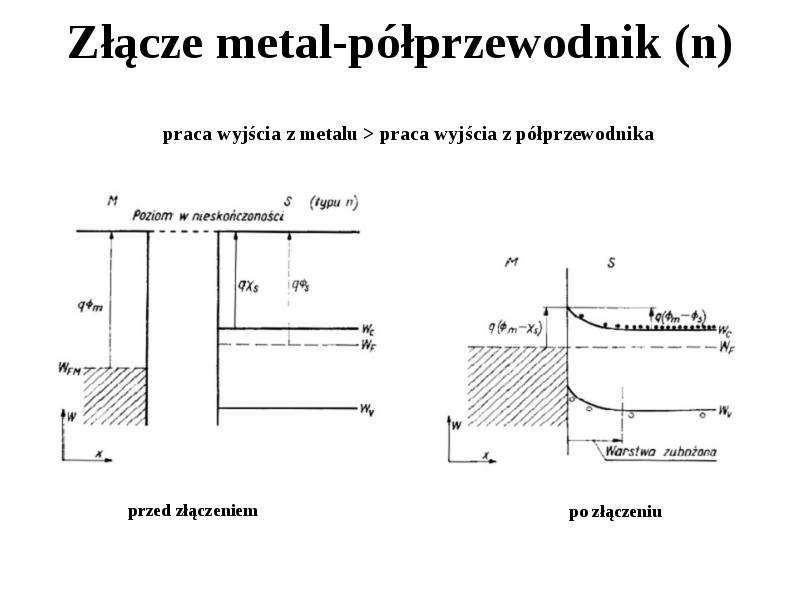

Złącze metal-półprzewodnik (n)

Слайд 12

Описание слайда:

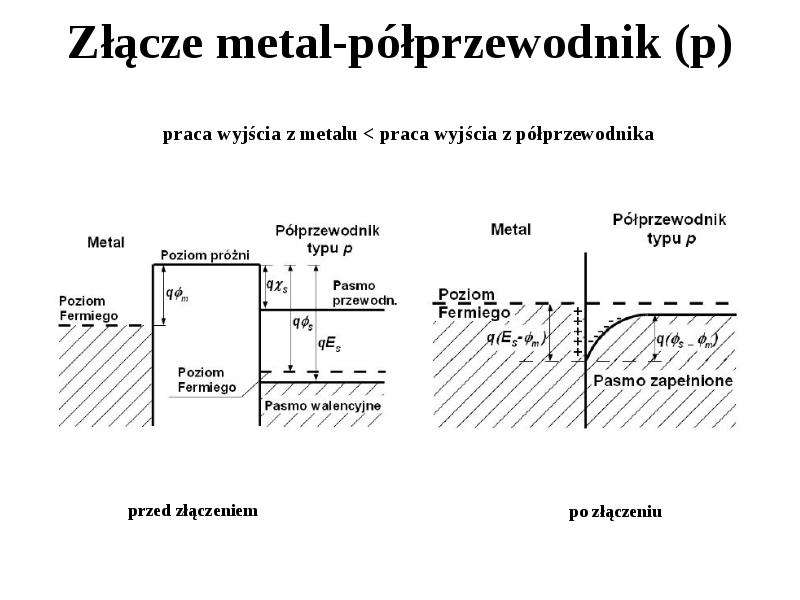

Złącze metal-półprzewodnik (p)

Слайд 13

Описание слайда:

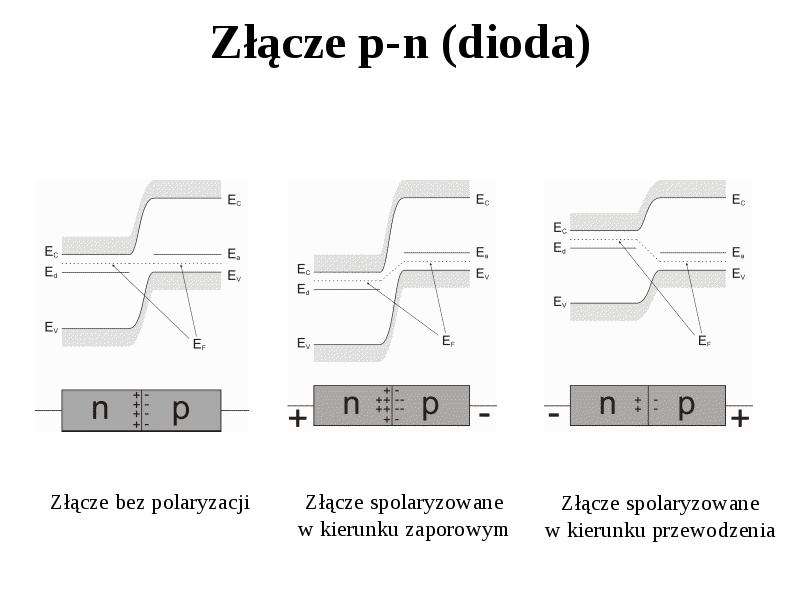

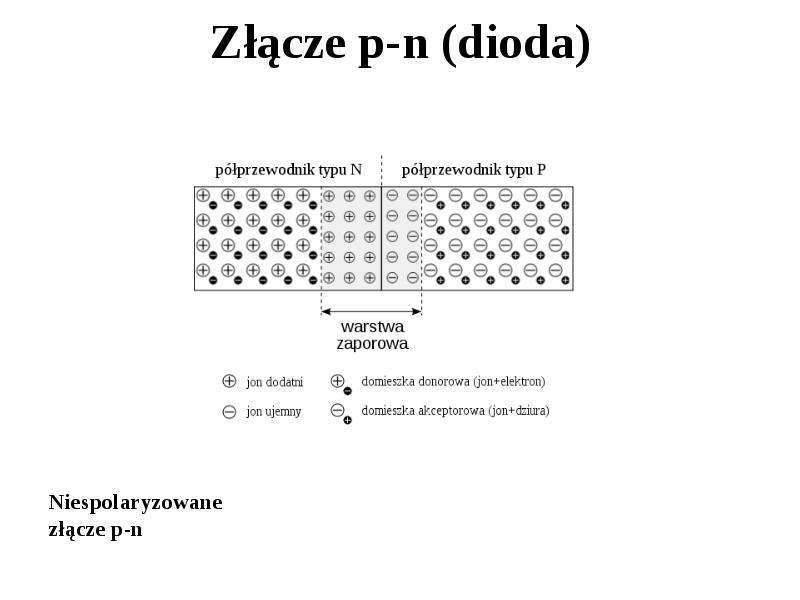

Złącze p-n (dioda)

Слайд 14

Описание слайда:

Złącze p-n (dioda)

Слайд 15

Описание слайда:

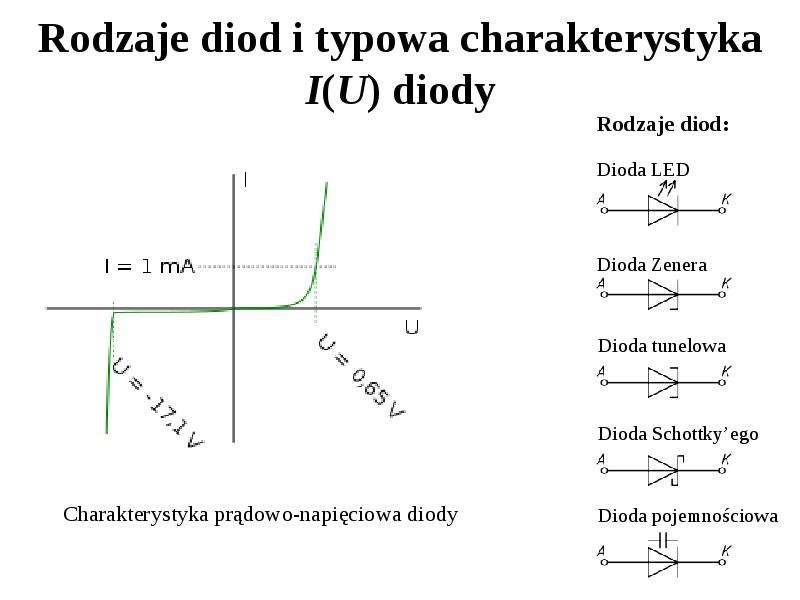

Rodzaje diod i typowa charakterystyka I(U) diody

Слайд 16

Описание слайда:

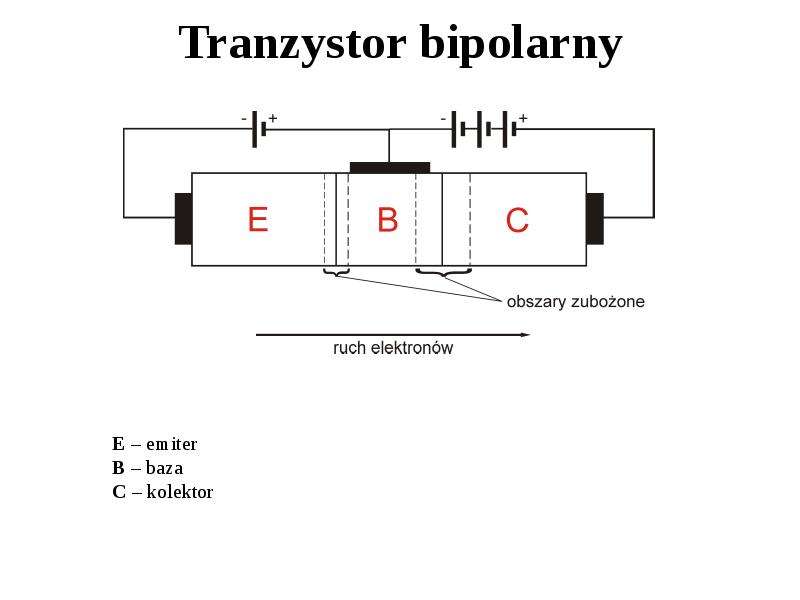

Tranzystor bipolarny

Слайд 17

Описание слайда:

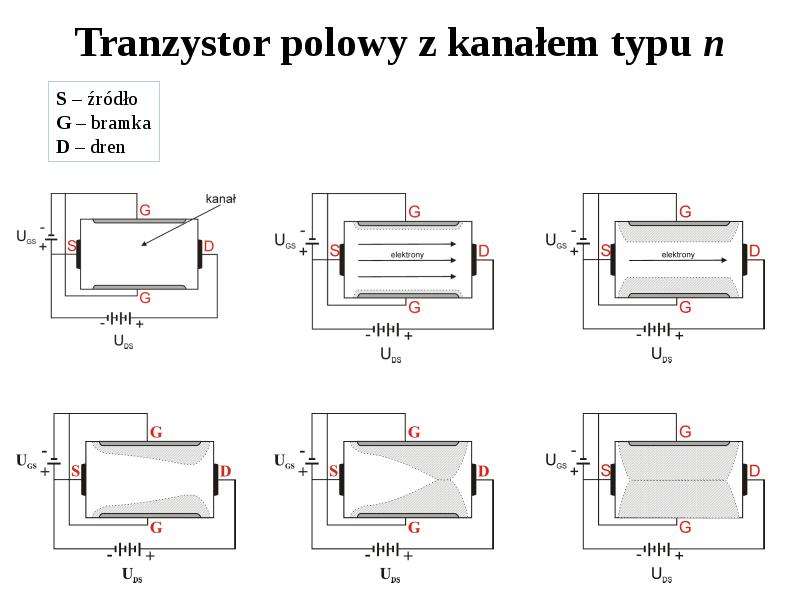

Tranzystor polowy z kanałem typu n

Слайд 18

Описание слайда:

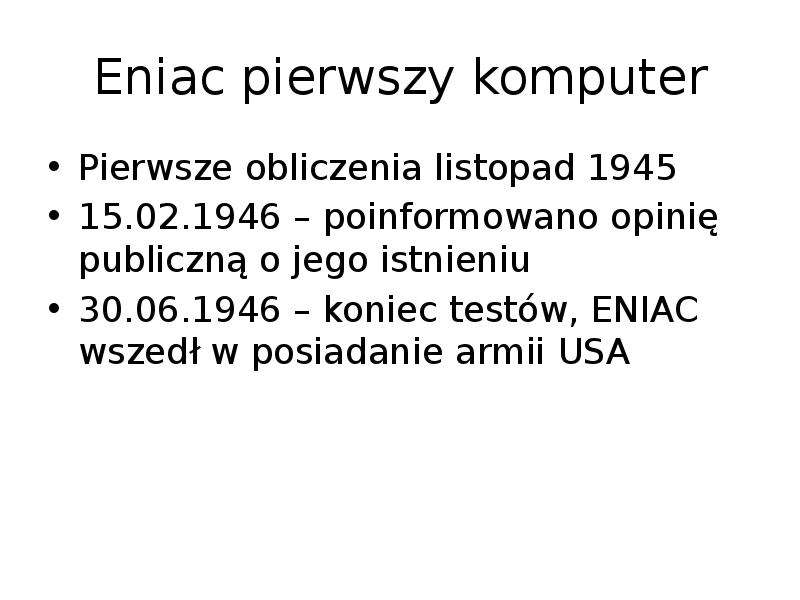

Eniac pierwszy komputer Pierwsze obliczenia listopad 1945 15.02.1946 – poinformowano opinię publiczną o jego istnieniu 30.06.1946 – koniec testów, ENIAC wszedł w posiadanie armii USA

Слайд 19

Описание слайда:

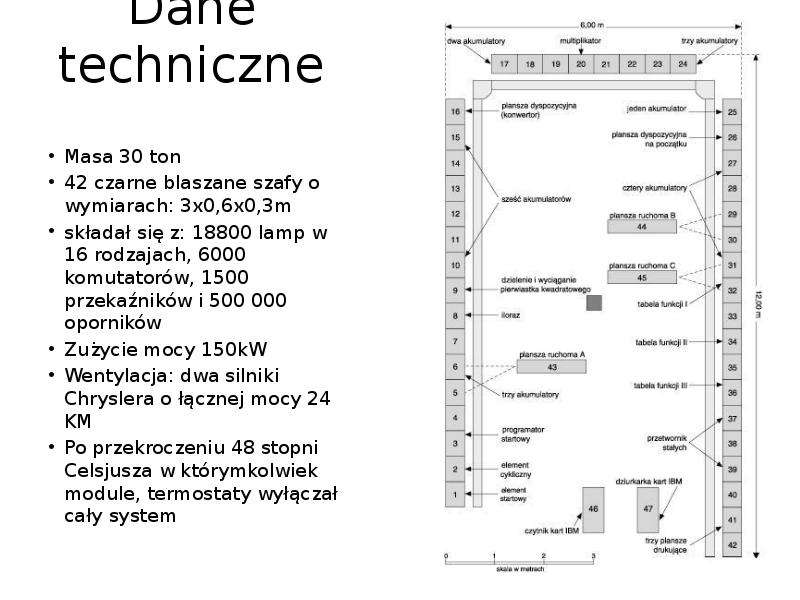

Dane techniczne Masa 30 ton 42 czarne blaszane szafy o wymiarach: 3x0,6x0,3m składał się z: 18800 lamp w 16 rodzajach, 6000 komutatorów, 1500 przekaźników i 500 000 oporników Zużycie mocy 150kW Wentylacja: dwa silniki Chryslera o łącznej mocy 24 KM Po przekroczeniu 48 stopni Celsjusza w którymkolwiek module, termostaty wyłączał cały system

Слайд 20

Описание слайда:

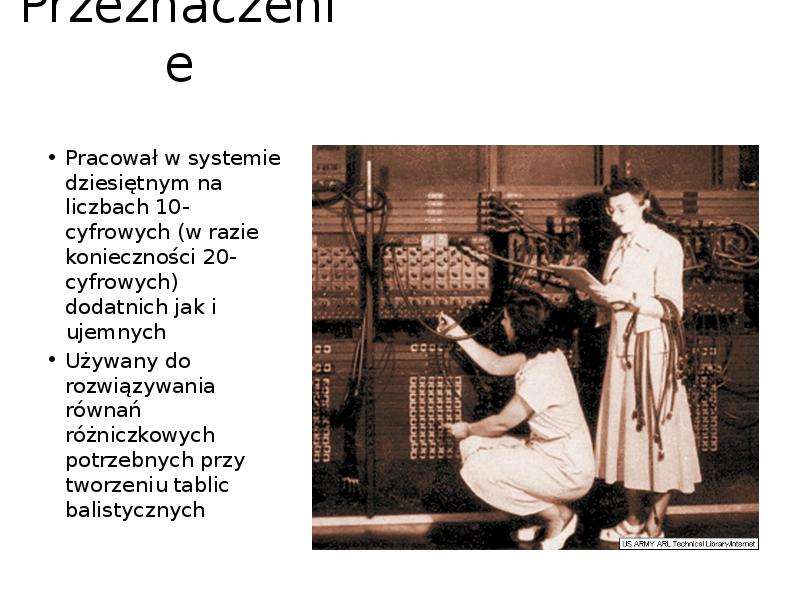

Przeznaczenie Pracował w systemie dziesiętnym na liczbach 10-cyfrowych (w razie konieczności 20-cyfrowych) dodatnich jak i ujemnych Używany do rozwiązywania równań różniczkowych potrzebnych przy tworzeniu tablic balistycznych

Слайд 21

Описание слайда:

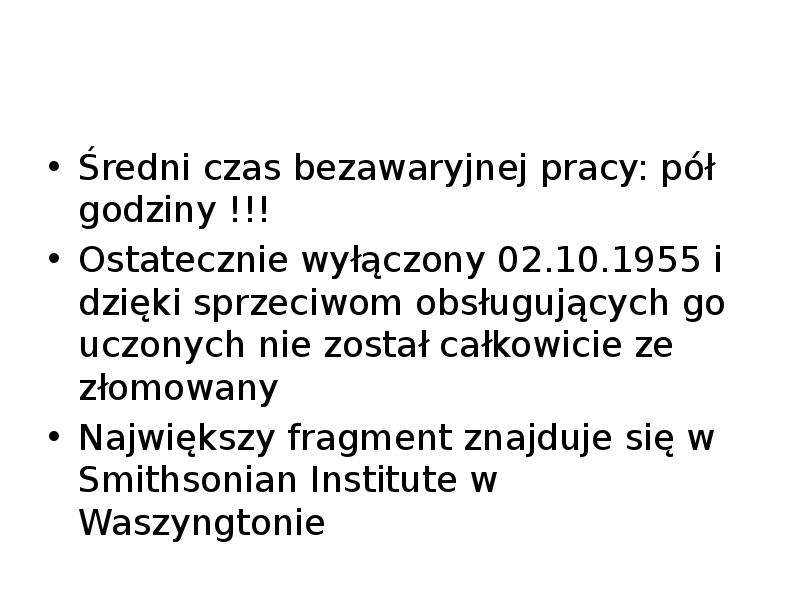

Średni czas bezawaryjnej pracy: pół godziny !!! Ostatecznie wyłączony 02.10.1955 i dzięki sprzeciwom obsługujących go uczonych nie został całkowicie ze złomowany Największy fragment znajduje się w Smithsonian Institute w Waszyngtonie
