Слайд 1

Описание слайда:

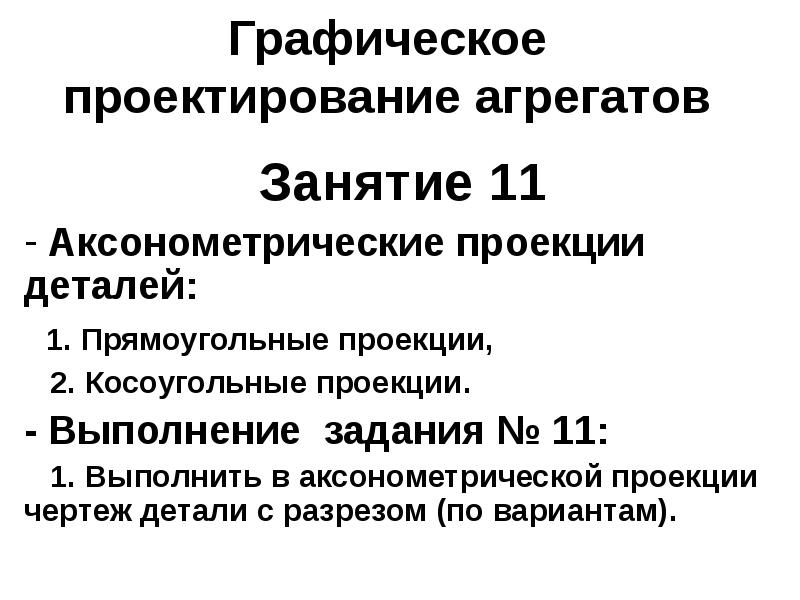

Графическое проектирование агрегатов Занятие 11 Аксонометрические проекции деталей: 1. Прямоугольные проекции, 2. Косоугольные проекции. - Выполнение задания № 11: 1. Выполнить в аксонометрической проекции чертеж детали с разрезом (по вариантам).

Слайд 2

Описание слайда:

Аксонометрические проекции ГОСТ 2.317-68 Прямоугольные проекции 1. Изометрическая проекция Коэффициент искажения по осям x, y, z равен 0,82; практически строят без искажений принимая коэффициенты равными 1 Окружности, лежащие в плоскостях, параллельных плоскостям проекций проецируются на аксонометрическую плоскость проекции в эллипсы. При коэффициентах = 1, большая ось эллипсов равна 1,22, а малая ось-0,71 диаметра окружности.

Слайд 3

Описание слайда:

Аксонометрические проекции ГОСТ 2.317-68 Прямоугольные проекции 2. Диметрическая проекция Коэффициент искажения по осям x, z равен 0,94, а по оси y – 0,47; как правило выполняют без искажения по осям x и z и c коэффициентом искажения 0,5 по оси y. Окружности, лежащие в плоскостях, параллельных плоскостям проекций проецируются на аксонометрическую плоскость проекции в эллипсы. При коэффициентах равных 1 по осям x и y, большая ось эллипсов равна 1,06 диаметра окружности, а малая ось эллипса 1 - 0,95, эллипсов 2 и 3 – 0,35 диаметра окружности.

Слайд 4

Описание слайда:

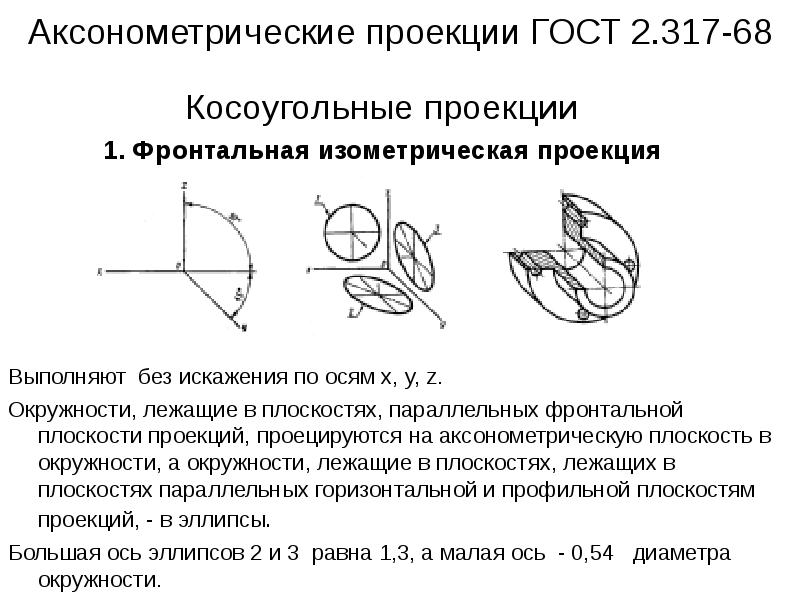

Аксонометрические проекции ГОСТ 2.317-68 Косоугольные проекции 1. Фронтальная изометрическая проекция Выполняют без искажения по осям x, y, z. Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, лежащих в плоскостях параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы. Большая ось эллипсов 2 и 3 равна 1,3, а малая ось - 0,54 диаметра окружности.

Слайд 5

Описание слайда:

Аксонометрические проекции ГОСТ 2.317-68 Косоугольные проекции 2. Горизонтальная изометрическая проекция Проекцию выполняют без искажения по осям x, y, z. Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, лежащих в плоскостях параллельных фронтальной и профильной плоскостям проекций, - в эллипсы. Большая ось эллипса 1 равна 1,37, а малая ось - 0,37 диаметра окружности. Большая ось эллипса 3 равна 1,22, а малая ось - 0,71 диаметра окружности.

Слайд 6

Описание слайда:

Аксонометрические проекции ГОСТ 2.317-68 Косоугольные проекции 3.Фронтальная диметрическая проекция Коэффициент искажения по осям x, z равен 1, а по оси y - 0,5 Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, лежащих в плоскостях параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы. Большая ось эллипсов 2 и 3 равна 1,07, а малая ось - 0,33 диаметра окружности.

Слайд 7

Описание слайда:

Аксонометрические проекции ГОСТ 2.317-68 Линии штриховки сечений Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях. В проекциях на разрезах спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют.

Слайд 8

Описание слайда:

Аксонометрические проекции ГОСТ 2.317-68 Условности и нанесение размеров Выносные линии проводят параллельно аксонометрическим осям, размерные – параллельно измеряемому отрезку. При выполнении в аксонометрических проекциях: - зубчатых колес, реек, червяков и подобных элементов допускается применять условности по ГОСТ 2.402-68, - резьбы, рекомендуется изображать ее по ГОСТ 2.311-68, допускается изображать профиль резьбы полностью или частично
