Слайд 1

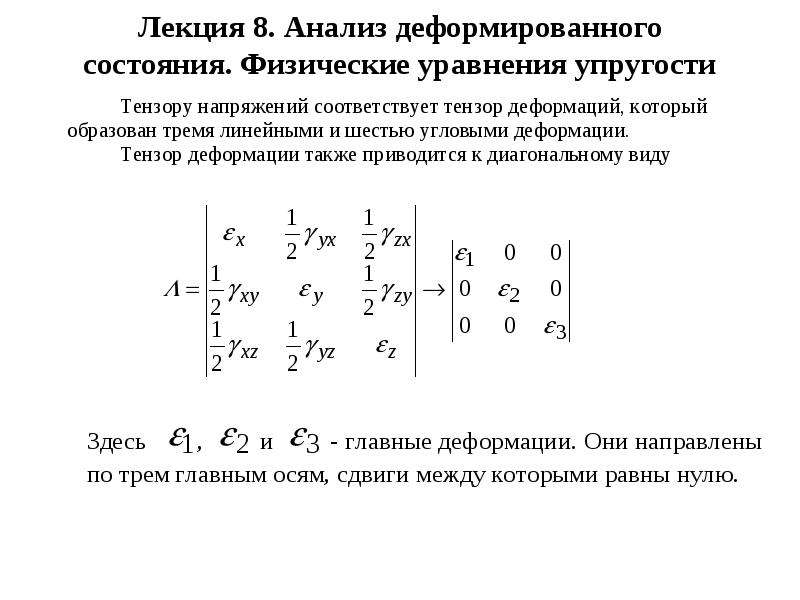

Лекция 8. Анализ деформированного состояния. Физические уравнения упругости
Описание слайда:
Лекция 8. Анализ деформированного состояния. Физические уравнения упругости

Слайд 2


Дифференциальные зависимости между компонентами перемещений и компонентами относительных деформаций
Описание слайда:
Дифференциальные зависимости между компонентами перемещений и компонентами относительных деформаций

Слайд 3


Закон Гука для трехосного НС Напряженное состояние задано главными напряжениями. Применим принцип независимости действия сил .
Описание слайда:
Закон Гука для трехосного НС Напряженное состояние задано главными напряжениями. Применим принцип независимости действия сил .

Слайд 4


Закон Гука для трехосного НС (продолжение)
Описание слайда:
Закон Гука для трехосного НС (продолжение)

Слайд 5

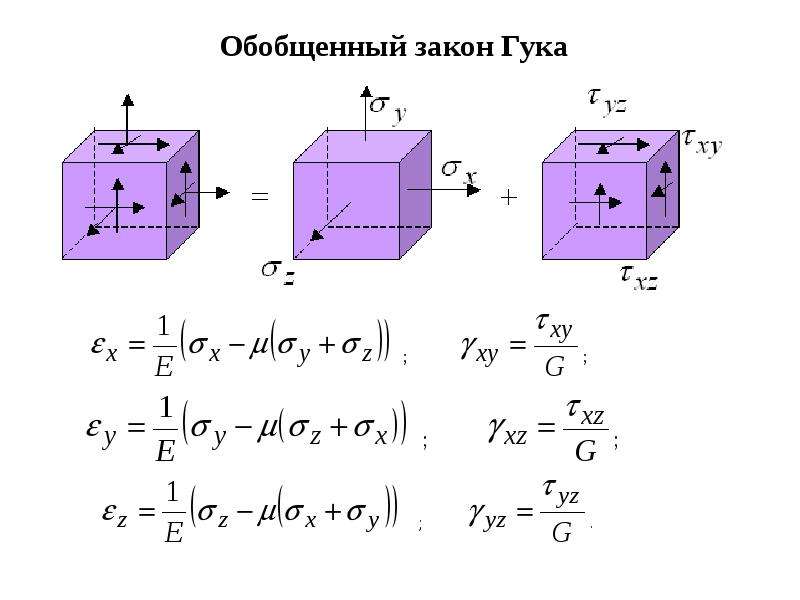

Обобщенный закон Гука
Описание слайда:
Обобщенный закон Гука

Слайд 6


Относительное изменение объема
Описание слайда:
Относительное изменение объема

Слайд 7

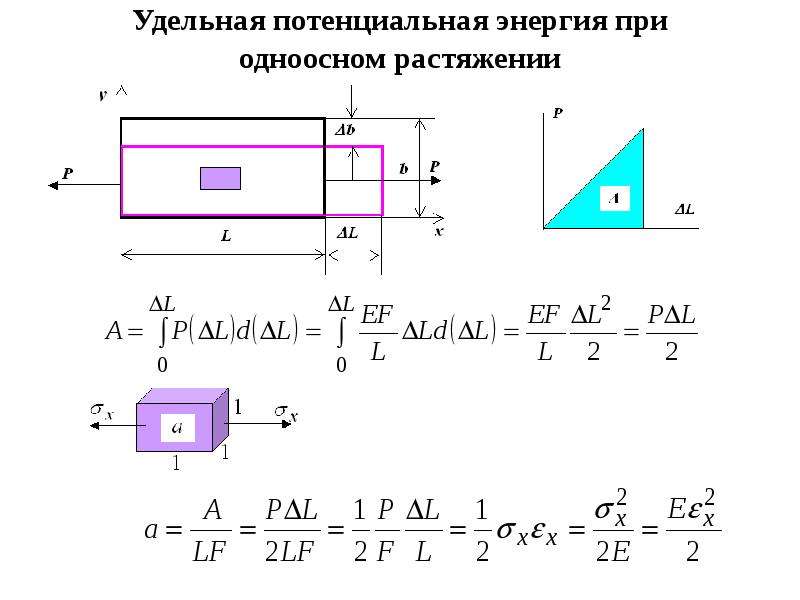

Удельная потенциальная энергия при одноосном растяжении
Описание слайда:
Удельная потенциальная энергия при одноосном растяжении

Слайд 8

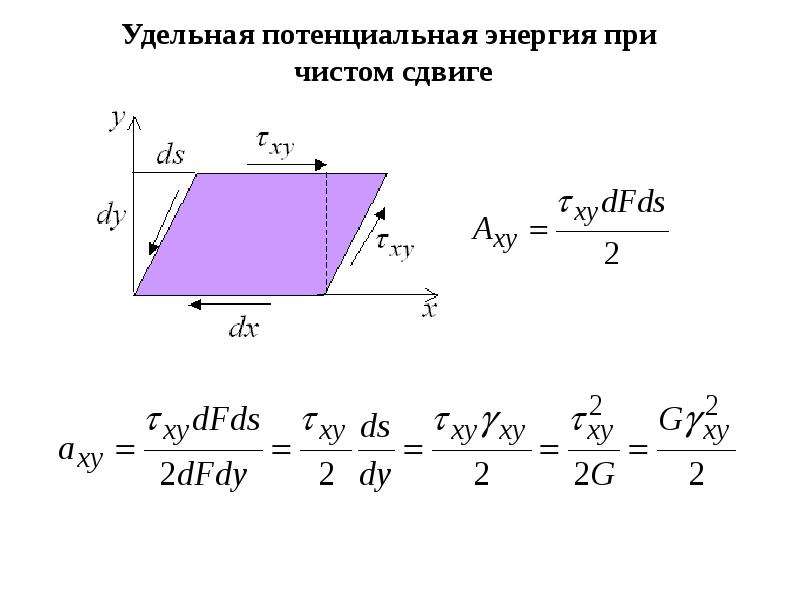

Удельная потенциальная энергия при чистом сдвиге
Описание слайда:
Удельная потенциальная энергия при чистом сдвиге

Слайд 9


Удельная потенциальная энергия при трехосном напряженном состоянии
Описание слайда:
Удельная потенциальная энергия при трехосном напряженном состоянии

Слайд 10

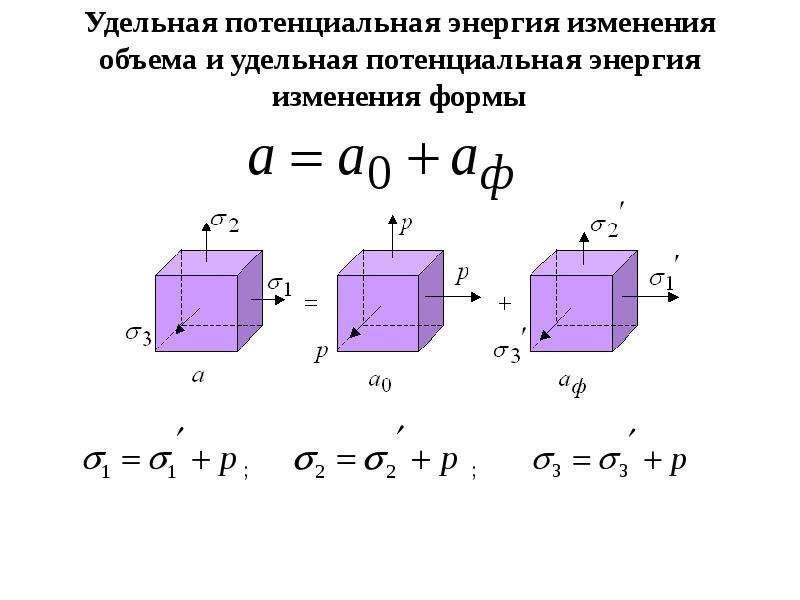

Удельная потенциальная энергия изменения объема и удельная потенциальная энергия изменения формы
Описание слайда:
Удельная потенциальная энергия изменения объема и удельная потенциальная энергия изменения формы

Слайд 11


Удельная потенциальная энергия изменения объема Чтобы изменение объема в дополнительном НС необходимо, чтобы
Описание слайда:
Удельная потенциальная энергия изменения объема Чтобы изменение объема в дополнительном НС необходимо, чтобы

Слайд 12


Удельная потенциальная энергия изменения формы
Описание слайда:
Удельная потенциальная энергия изменения формы

Слайд 13

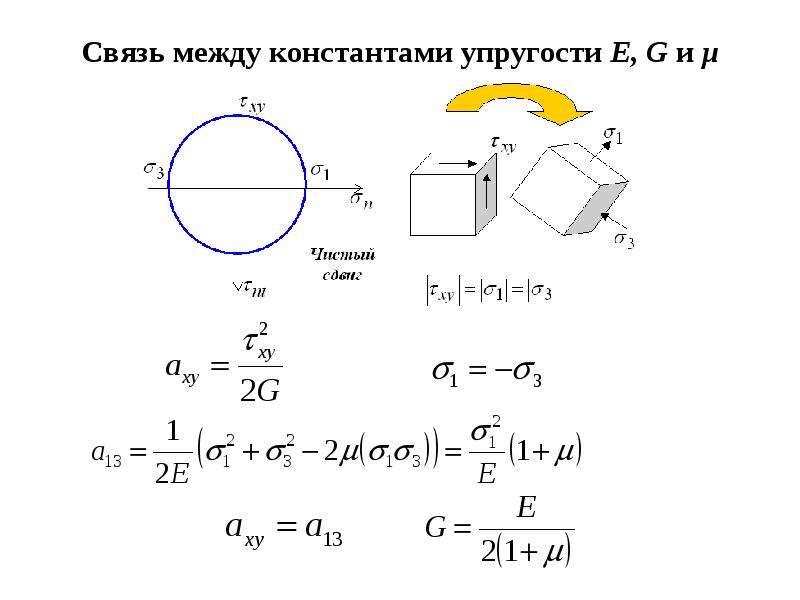

Связь между константами упругости E, G и μ
Описание слайда:
Связь между константами упругости E, G и μ

Слайд 14


Анализ деформированного состояния. Физические уравнения упругости, слайд №14
Описание слайда:

Слайд 15


Анализ деформированного состояния. Физические уравнения упругости, слайд №15
Описание слайда:

Слайд 16


Анализ деформированного состояния. Физические уравнения упругости, слайд №16
Описание слайда:

Слайд 17


Анализ деформированного состояния. Физические уравнения упругости, слайд №17
Описание слайда:

Слайд 18


Анализ деформированного состояния. Физические уравнения упругости, слайд №18
Описание слайда:

Слайд 19


Анализ деформированного состояния. Физические уравнения упругости, слайд №19
Описание слайда:

Слайд 20


Анализ деформированного состояния. Физические уравнения упругости, слайд №20
Описание слайда:

Слайд 21


Анализ деформированного состояния. Физические уравнения упругости, слайд №21
Описание слайда:

Слайд 22


Анализ деформированного состояния. Физические уравнения упругости, слайд №22
Описание слайда:

Слайд 23


Анализ деформированного состояния. Физические уравнения упругости, слайд №23
Описание слайда:
