ТЕМА 3-4: ТЕМА 3-4: ПЕРЕКРЫТИЯ ЗДАНИЙ КПД

Слайд 2

Описание слайда:

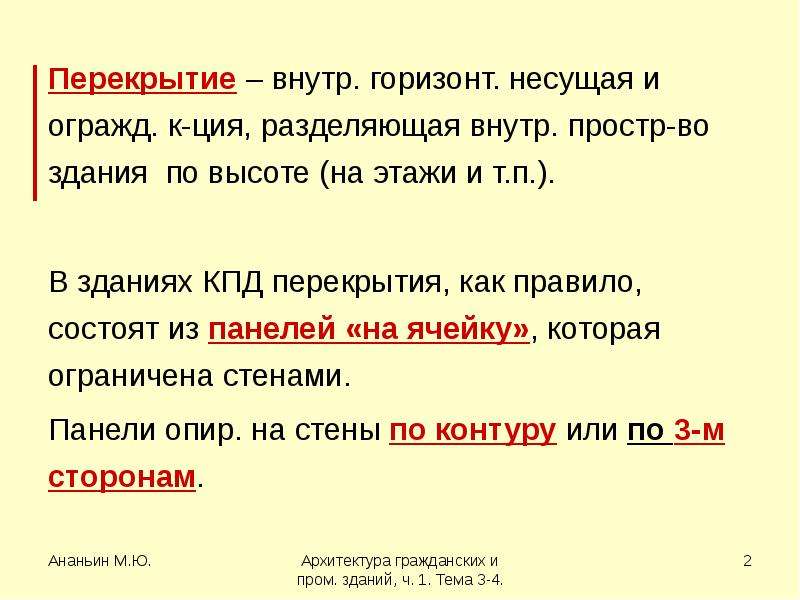

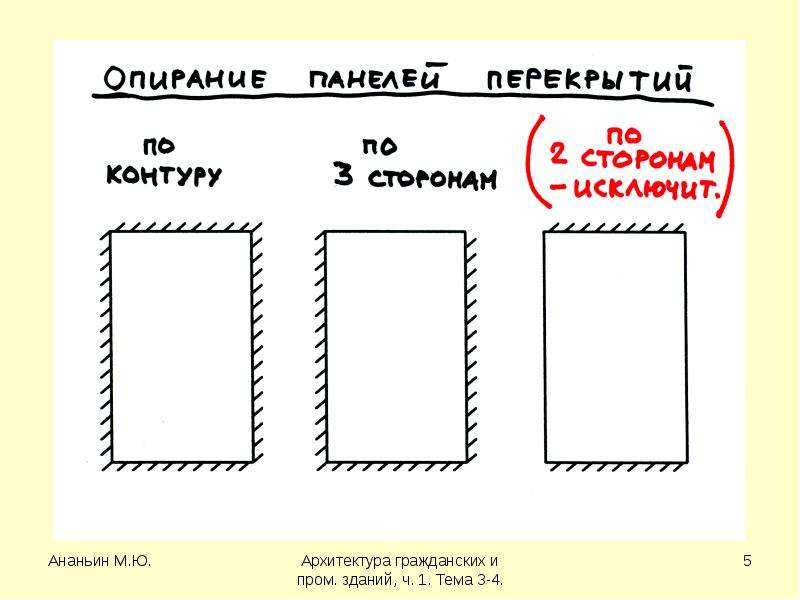

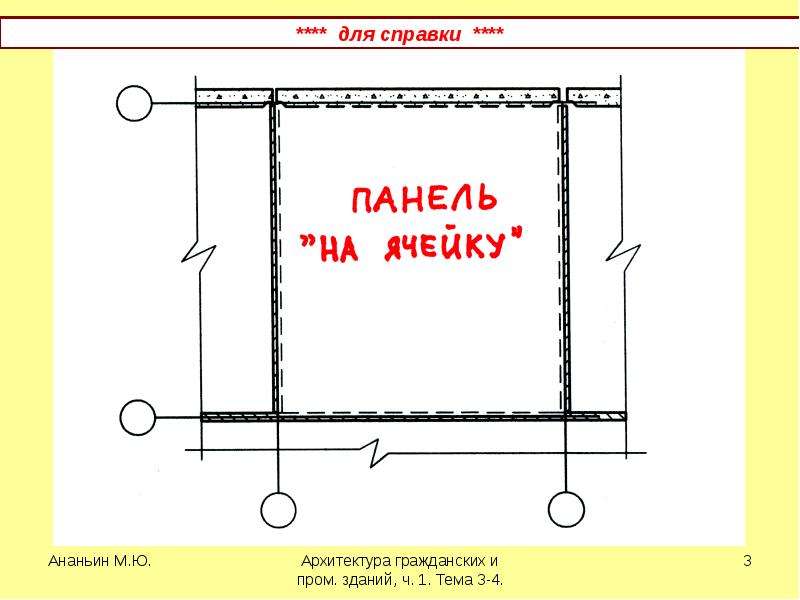

Перекрытие – внутр. горизонт. несущая и огражд. к-ция, разделяющая внутр. простр-во здания по высоте (на этажи и т.п.). Перекрытие – внутр. горизонт. несущая и огражд. к-ция, разделяющая внутр. простр-во здания по высоте (на этажи и т.п.). В зданиях КПД перекрытия, как правило, состоят из панелей «на ячейку», которая ограничена стенами. Панели опир. на стены по контуру или по 3-м сторонам.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

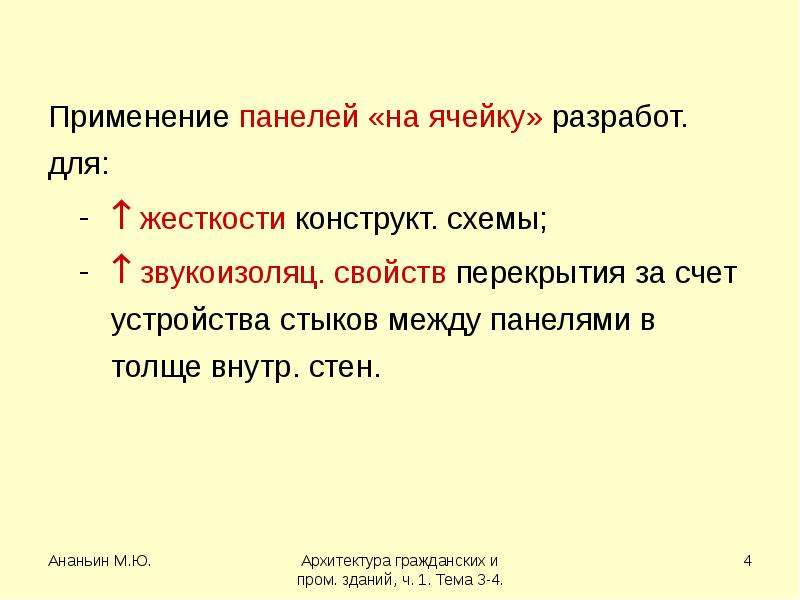

Применение панелей «на ячейку» разработ. для: Применение панелей «на ячейку» разработ. для:  жесткости конструкт. схемы;  звукоизоляц. свойств перекрытия за счет устройства стыков между панелями в толще внутр. стен.

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

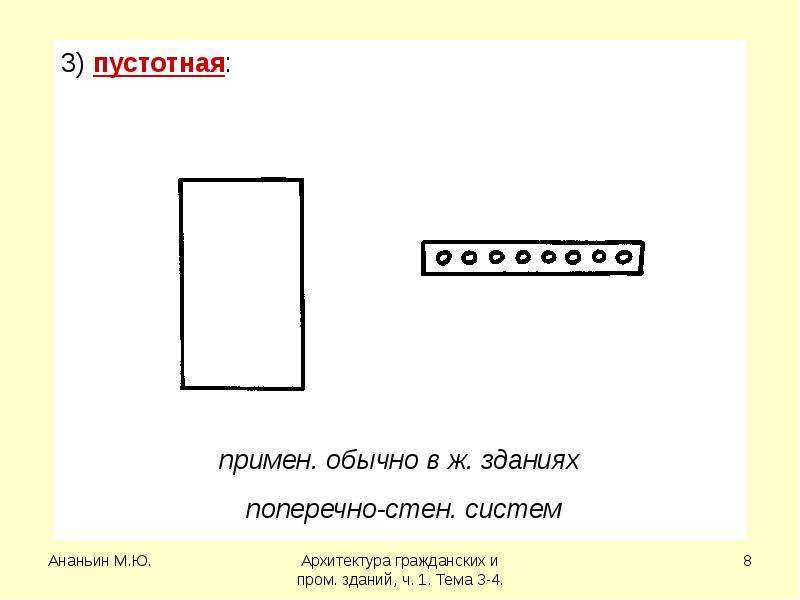

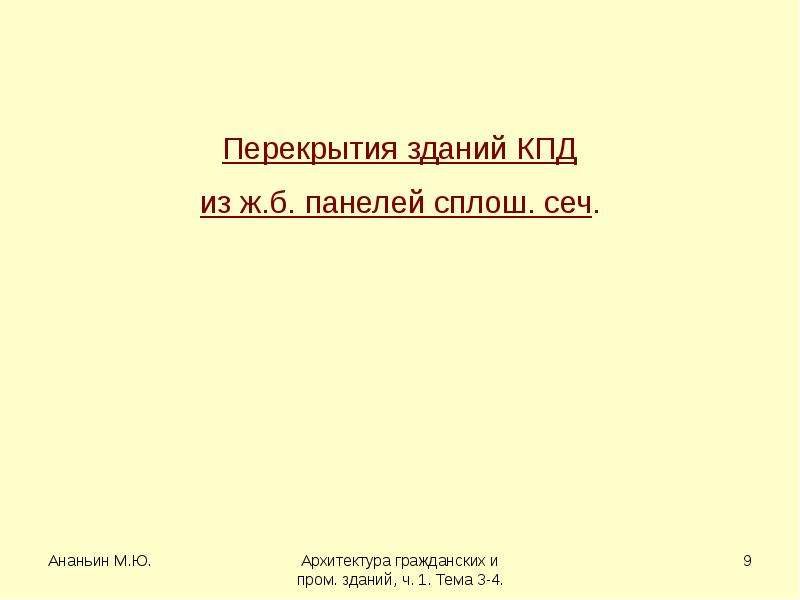

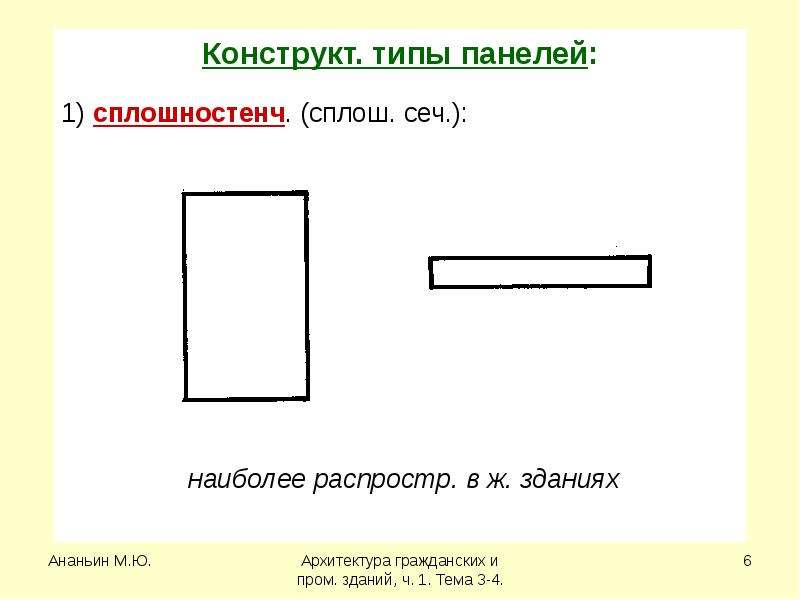

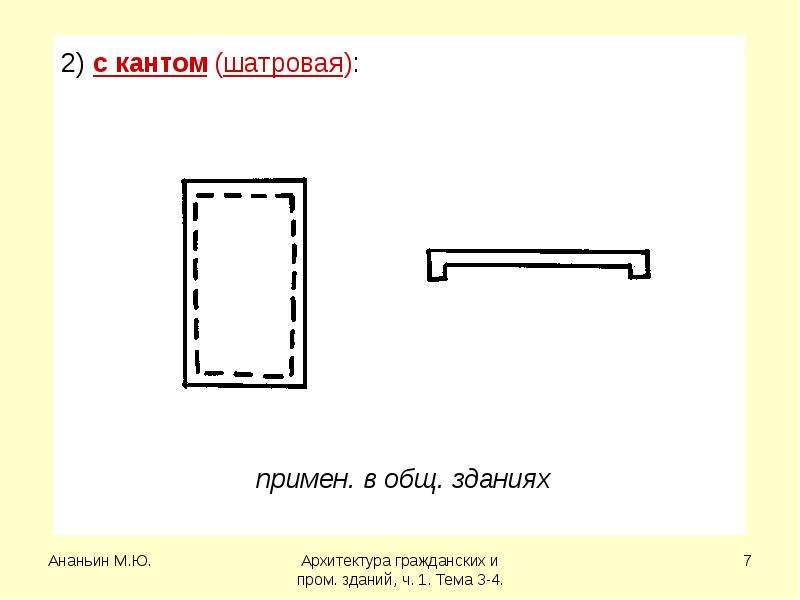

Перекрытия зданий КПД Перекрытия зданий КПД из ж.б. панелей сплош. сеч.

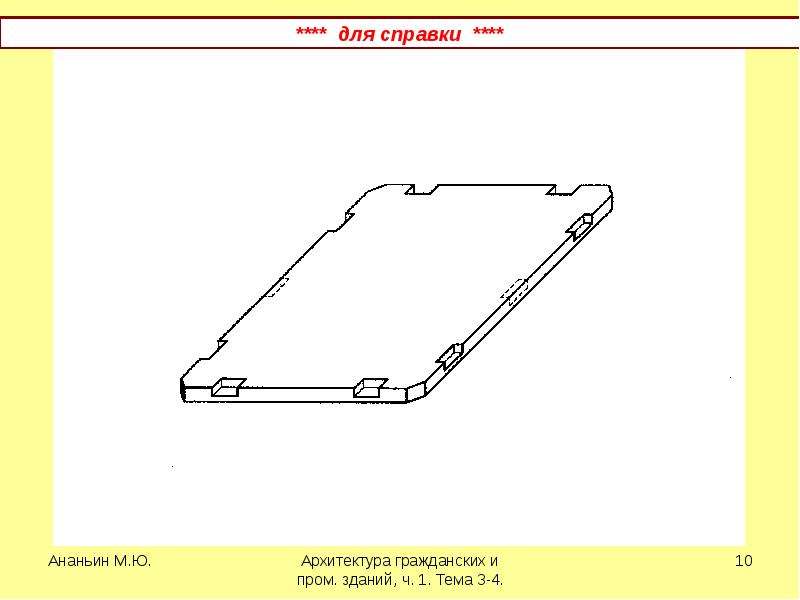

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

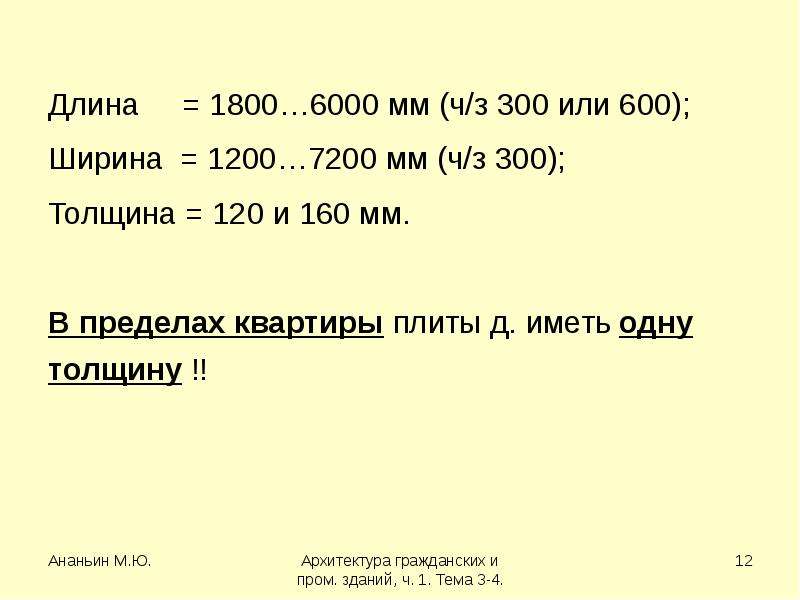

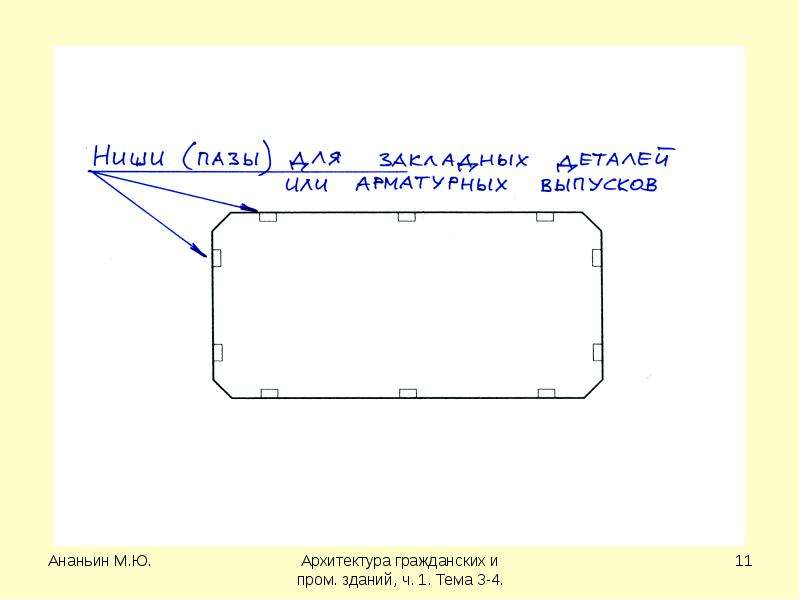

Длина = 1800…6000 мм (ч/з 300 или 600); Длина = 1800…6000 мм (ч/з 300 или 600); Ширина = 1200…7200 мм (ч/з 300); Толщина = 120 и 160 мм. В пределах квартиры плиты д. иметь одну толщину !!

Слайд 13

Описание слайда:

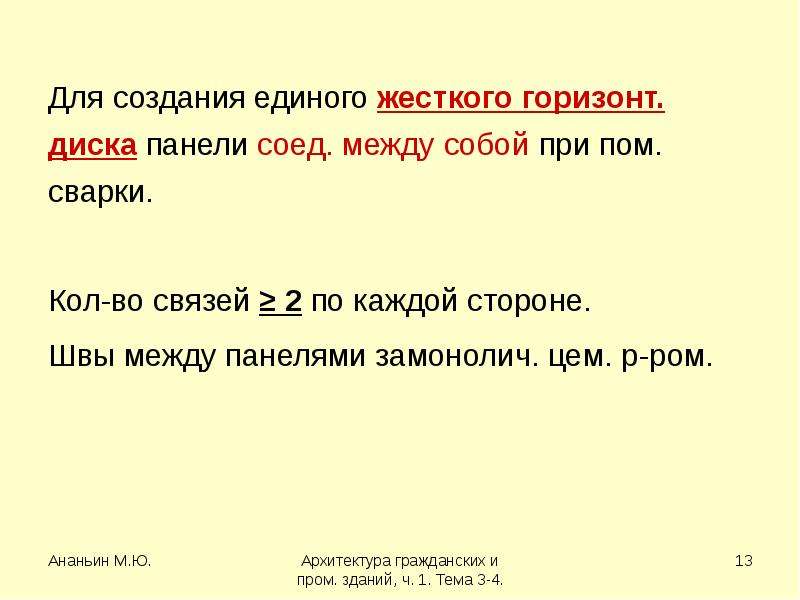

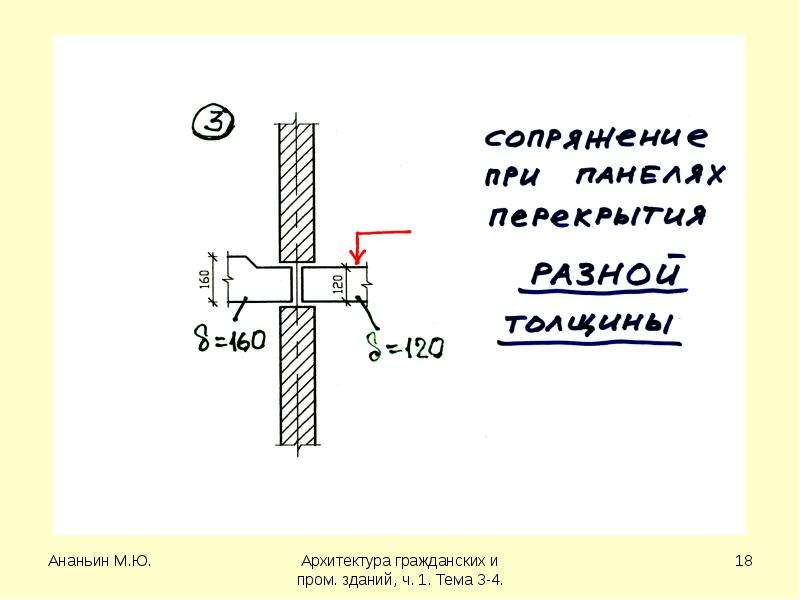

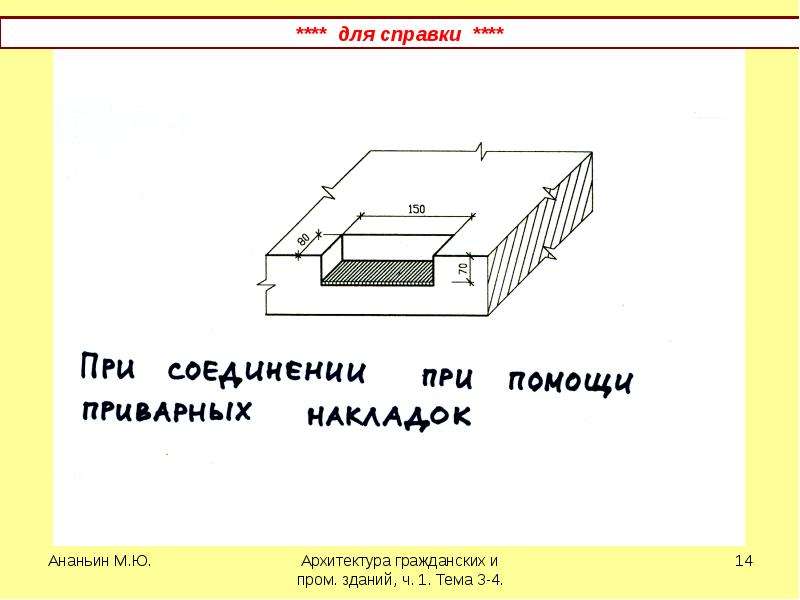

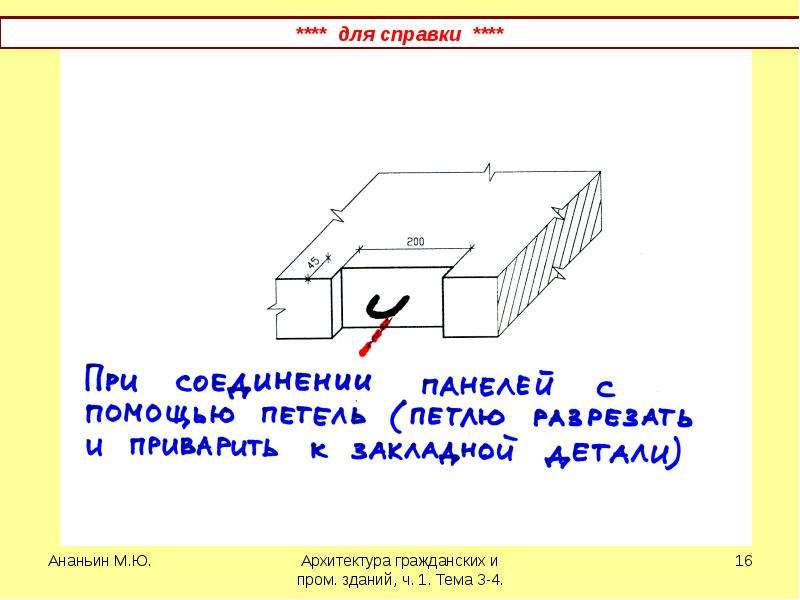

Для создания единого жесткого горизонт. диска панели соед. между собой при пом. сварки. Для создания единого жесткого горизонт. диска панели соед. между собой при пом. сварки. Кол-во связей ≥ 2 по каждой стороне. Швы между панелями замонолич. цем. р-ром.

Слайд 14

Описание слайда:

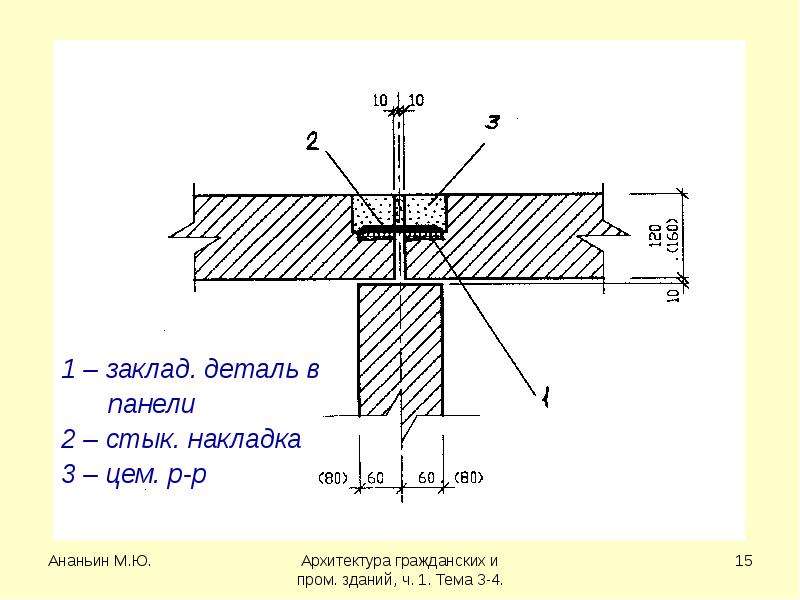

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

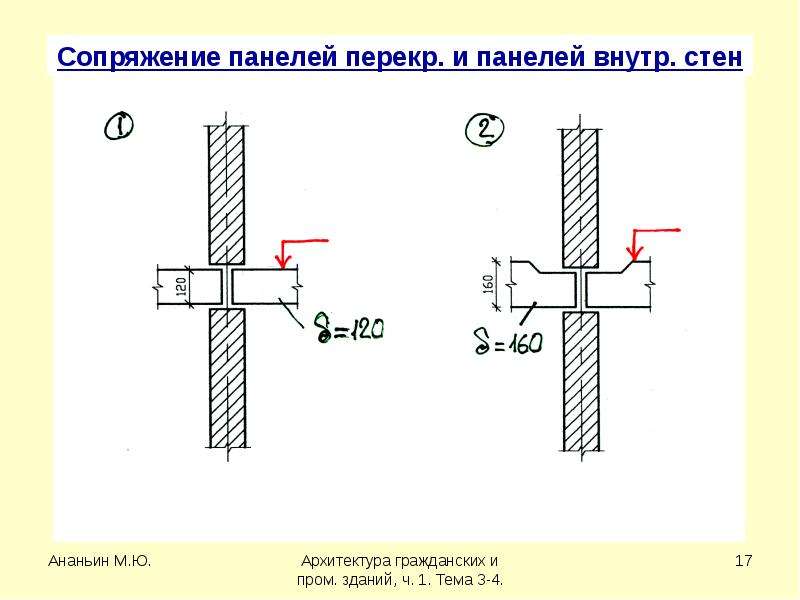

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

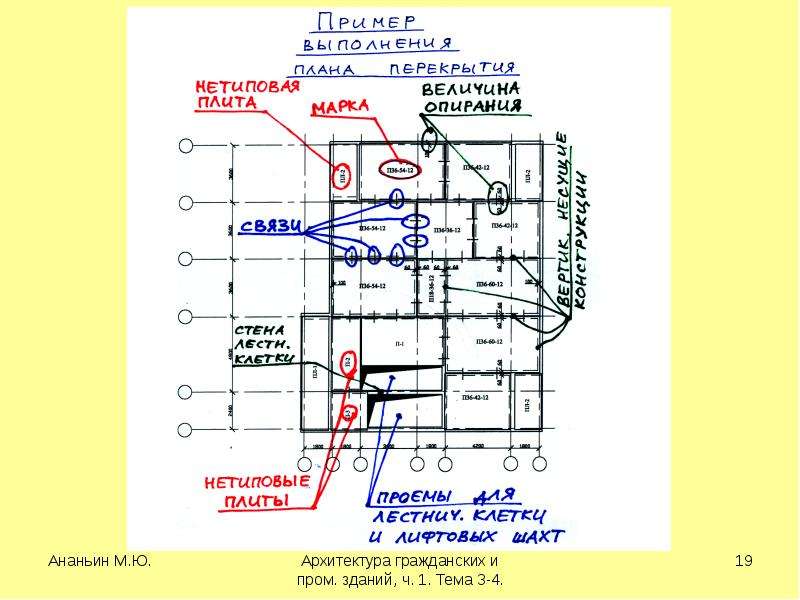

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

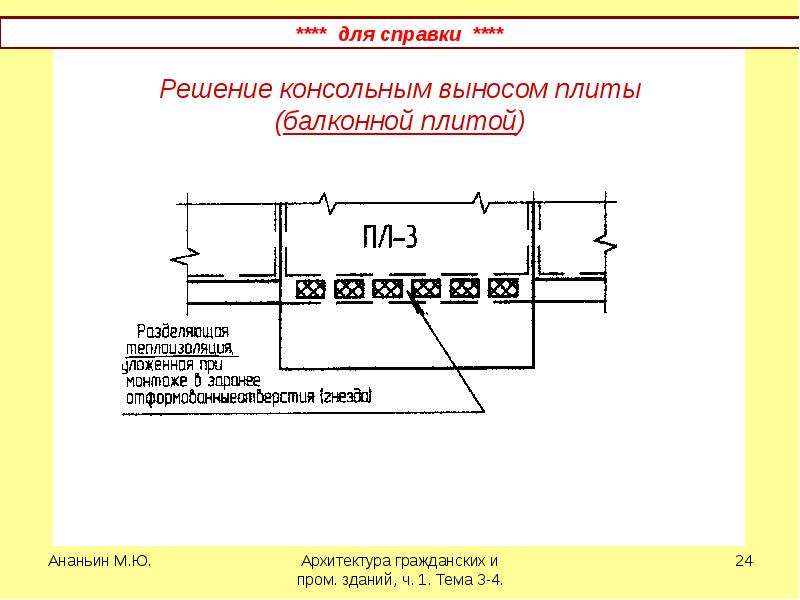

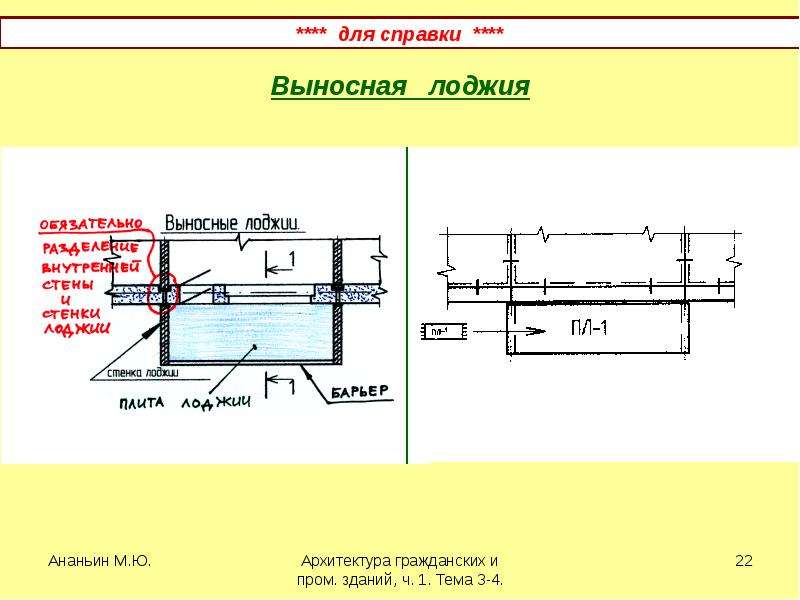

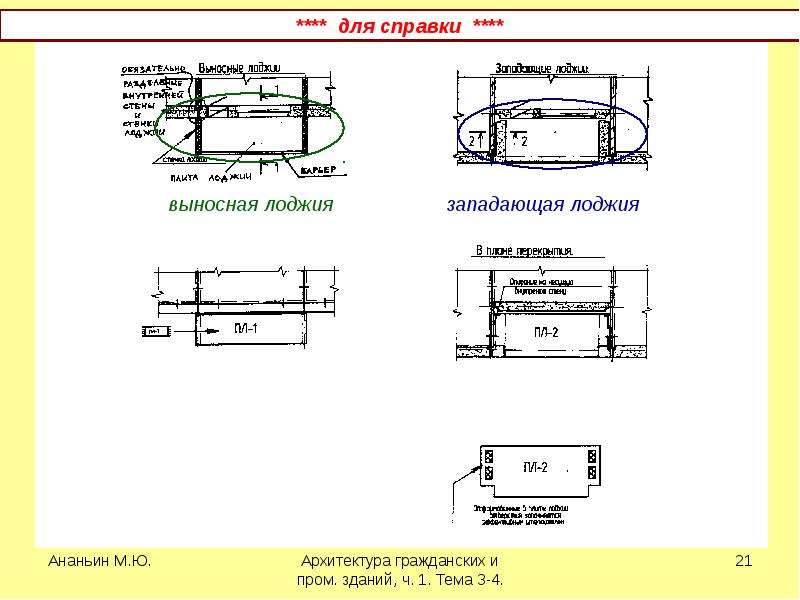

Плиты лоджий Плиты лоджий Лоджия – летнее помещ., примык. 1-й стороной к наруж. стене здания и огражд. с боковых сторон глухими капит. стенами, а с 4-й – барьером. Различают лоджии: выступающие (выносные); западающие (встроенные).

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

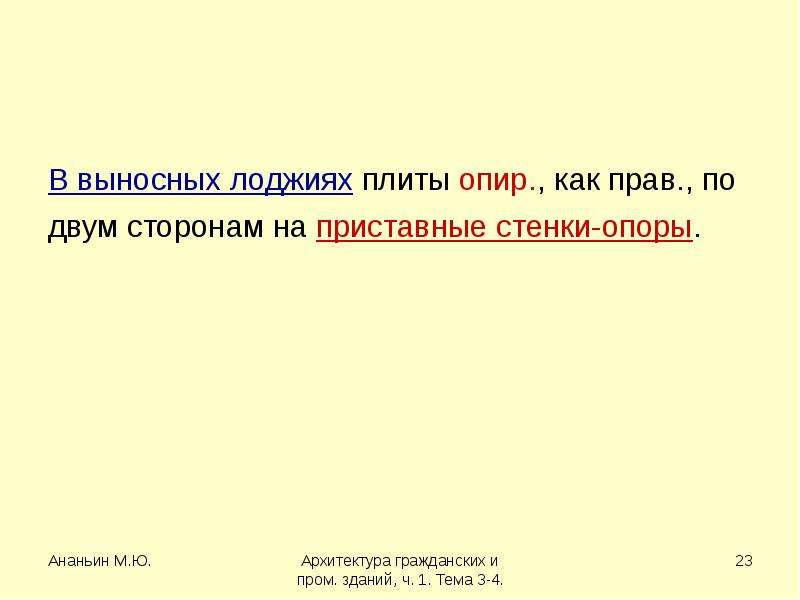

В выносных лоджиях плиты опир., как прав., по двум сторонам на приставные стенки-опоры. В выносных лоджиях плиты опир., как прав., по двум сторонам на приставные стенки-опоры.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

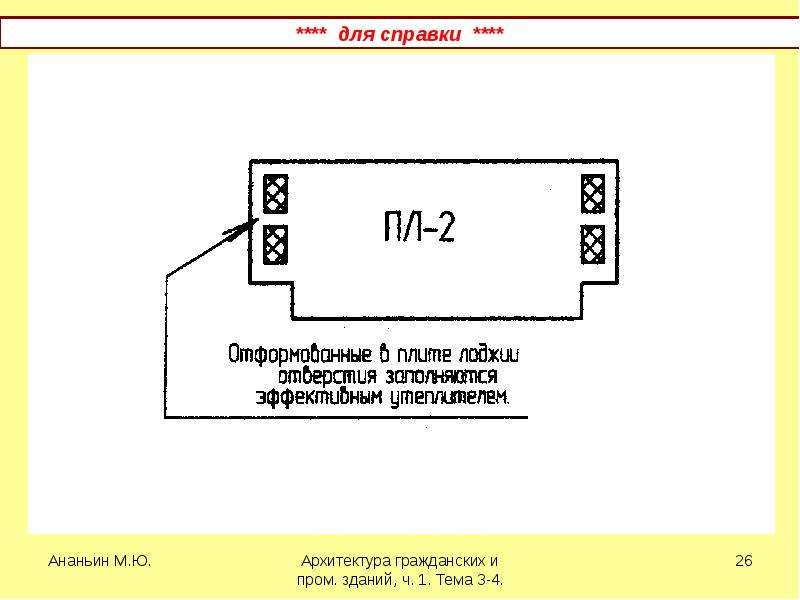

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

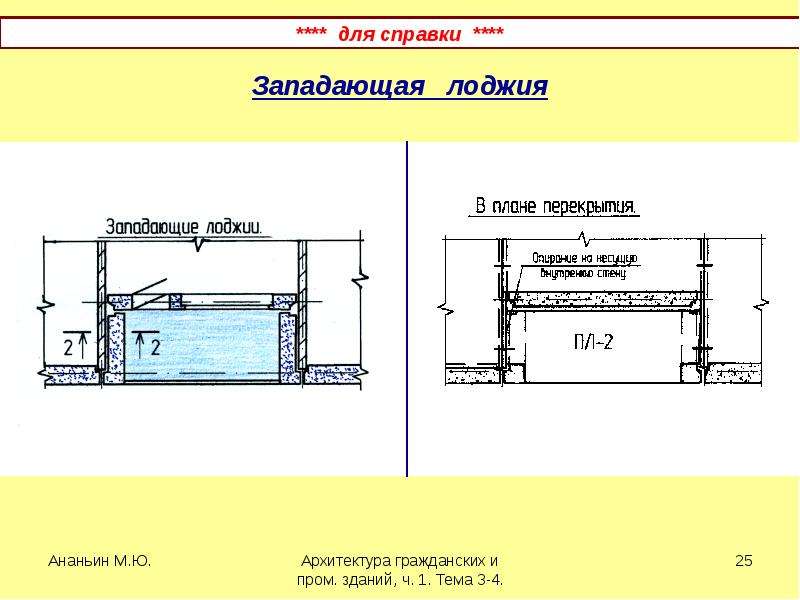

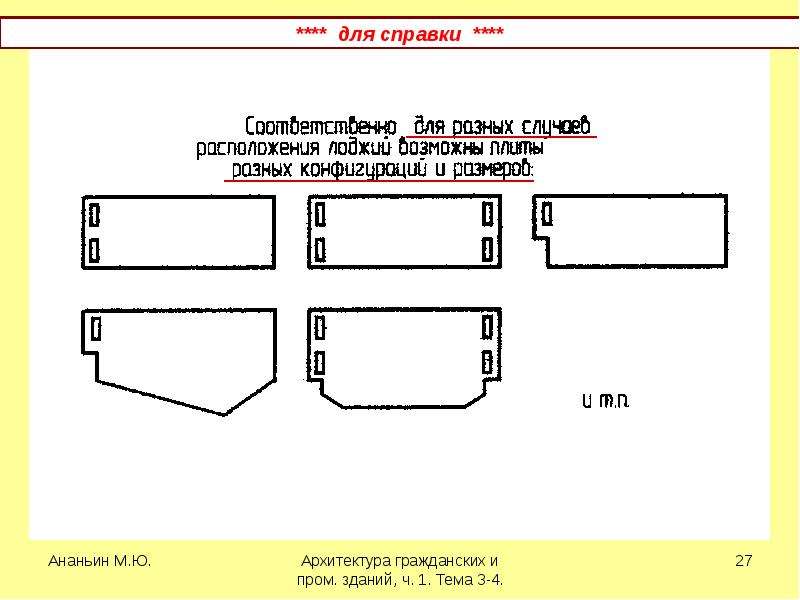

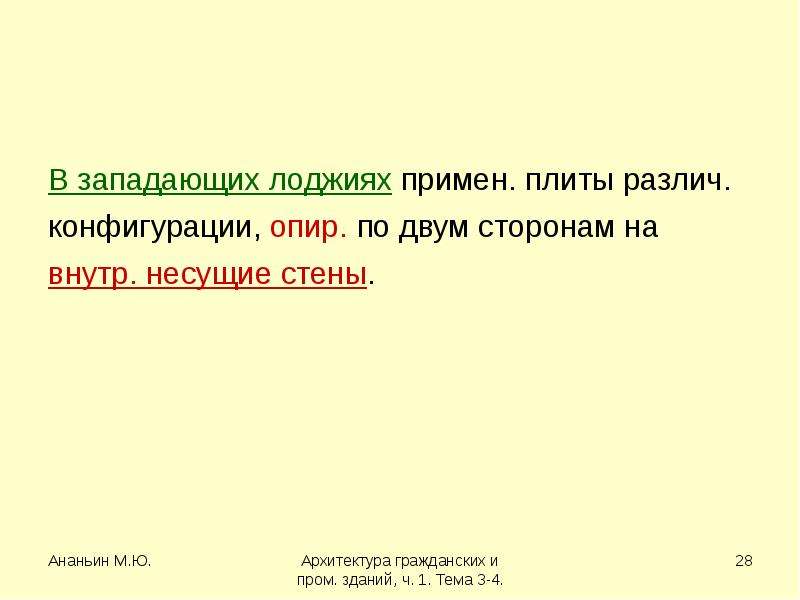

В западающих лоджиях примен. плиты различ. конфигурации, опир. по двум сторонам на внутр. несущие стены. В западающих лоджиях примен. плиты различ. конфигурации, опир. по двум сторонам на внутр. несущие стены.
