Слайд 1

Описание слайда:

ТЕМА 3-5: ТЕМА 3-5: ПОКРЫТИЯ ЗДАНИЙ КПД

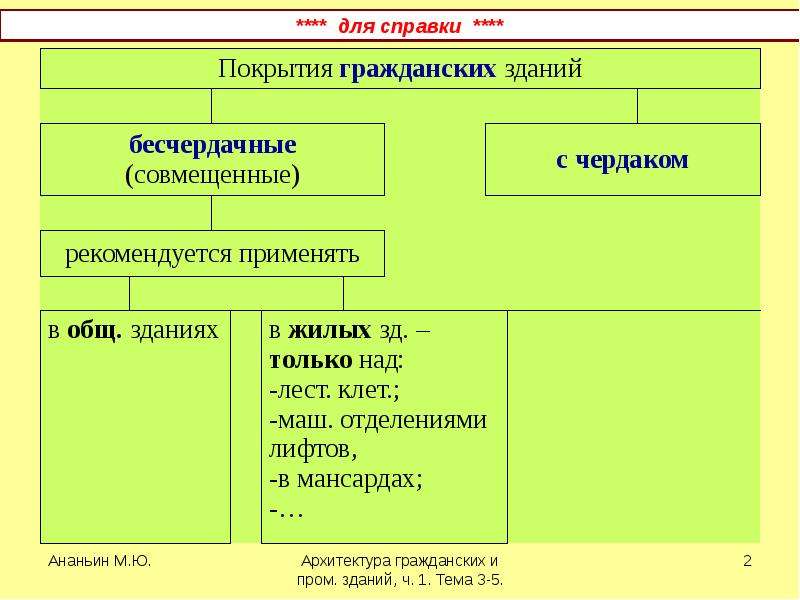

Слайд 2

Описание слайда:

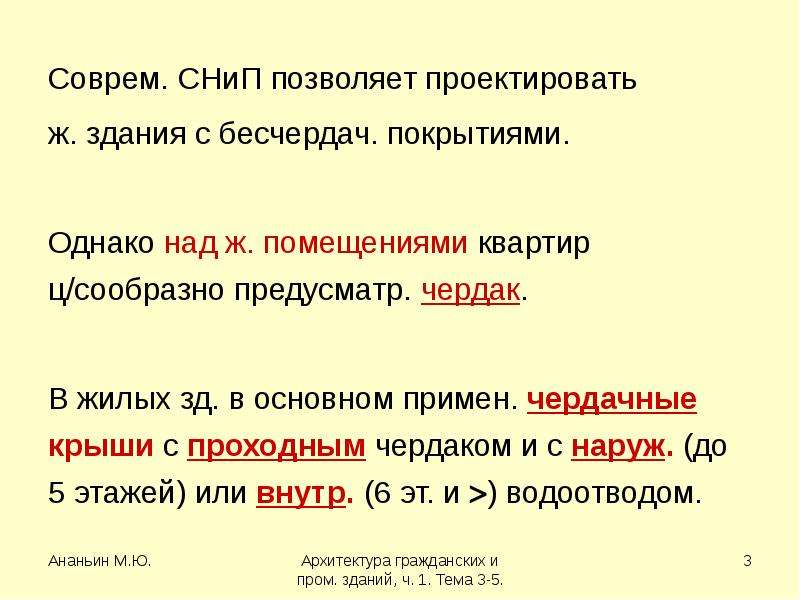

Слайд 3

Описание слайда:

Соврем. СНиП позволяет проектировать Соврем. СНиП позволяет проектировать ж. здания с бесчердач. покрытиями. Однако над ж. помещениями квартир ц/сообразно предусматр. чердак. В жилых зд. в основном примен. чердачные крыши с проходным чердаком и с наруж. (до 5 этажей) или внутр. (6 эт. и ) водоотводом.

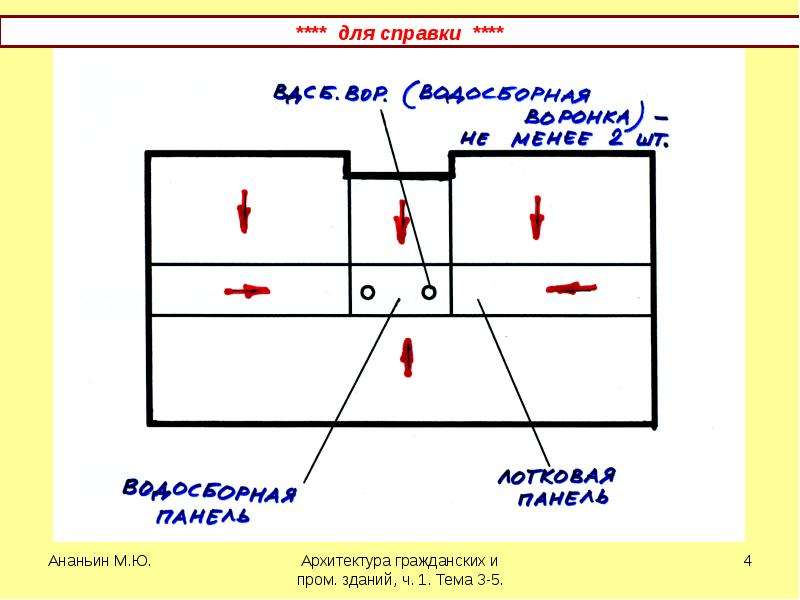

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

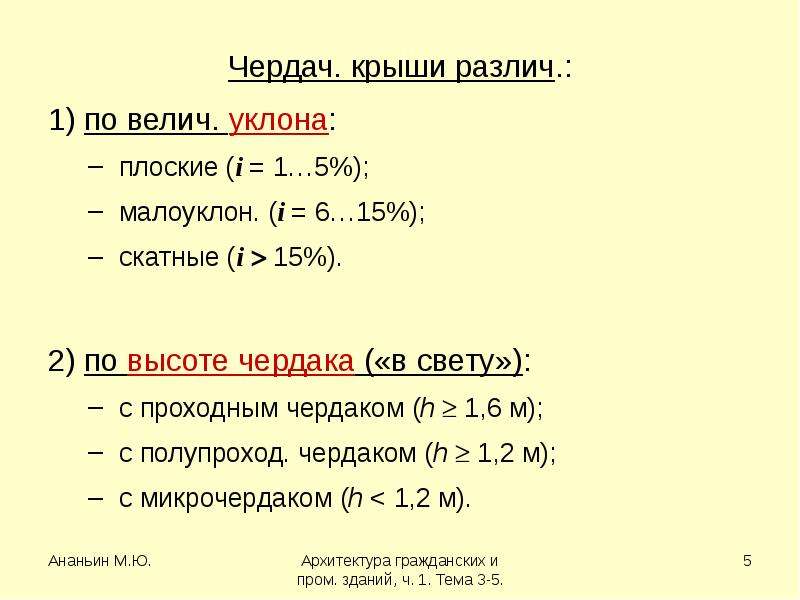

Чердач. крыши различ.: Чердач. крыши различ.: 1) по велич. уклона: плоские (i = 1…5%); малоуклон. (i = 6…15%); скатные (i  15%). 2) по высоте чердака («в свету»): с проходным чердаком (h  1,6 м); с полупроход. чердаком (h  1,2 м); с микрочердаком (h < 1,2 м).

Слайд 6

Описание слайда:

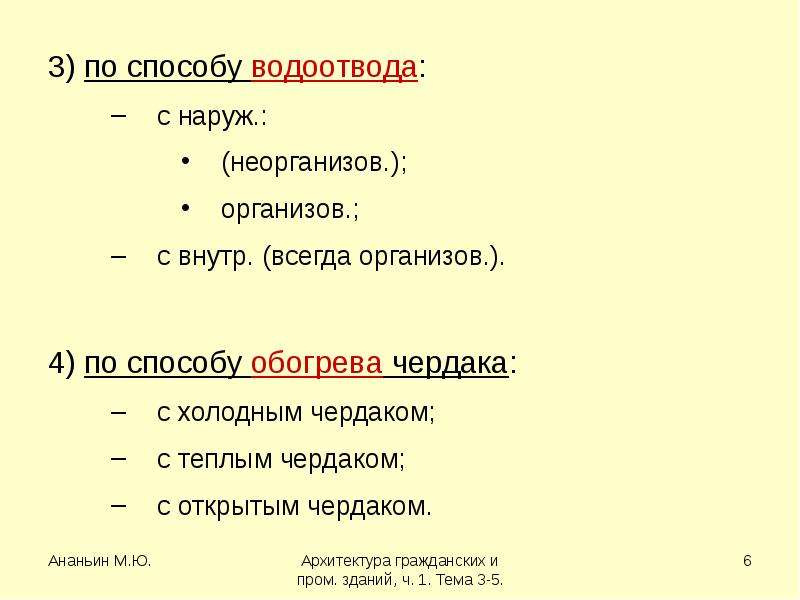

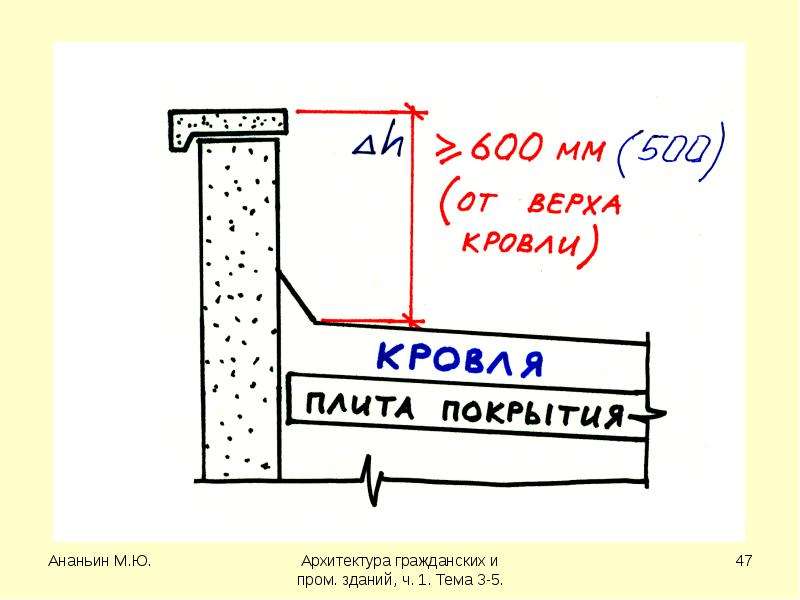

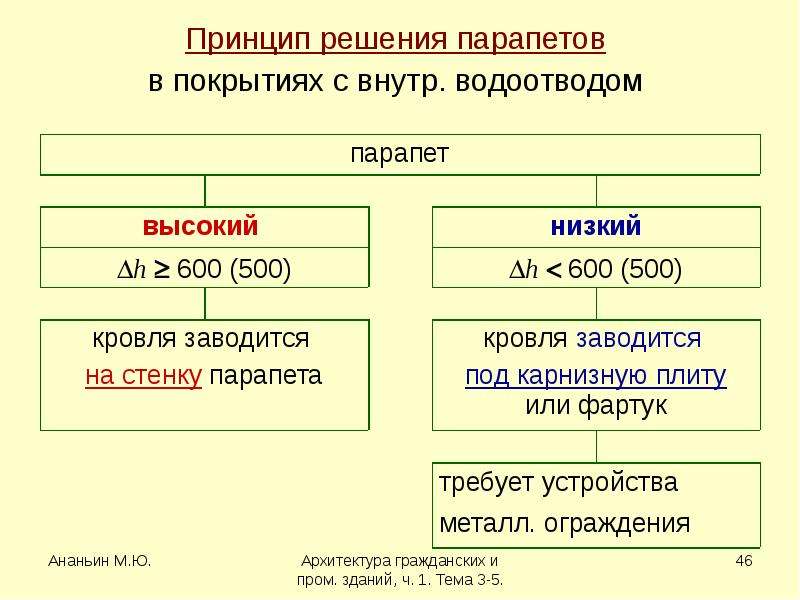

3) по способу водоотвода: 3) по способу водоотвода: с наруж.: (неорганизов.); организов.; с внутр. (всегда организов.). 4) по способу обогрева чердака: с холодным чердаком; с теплым чердаком; с открытым чердаком.

Слайд 7

Описание слайда:

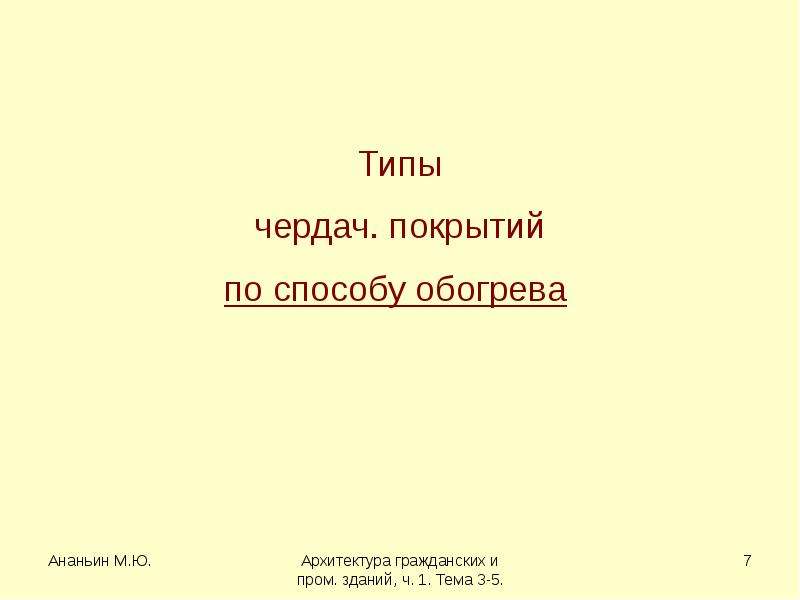

Типы Типы чердач. покрытий по способу обогрева

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

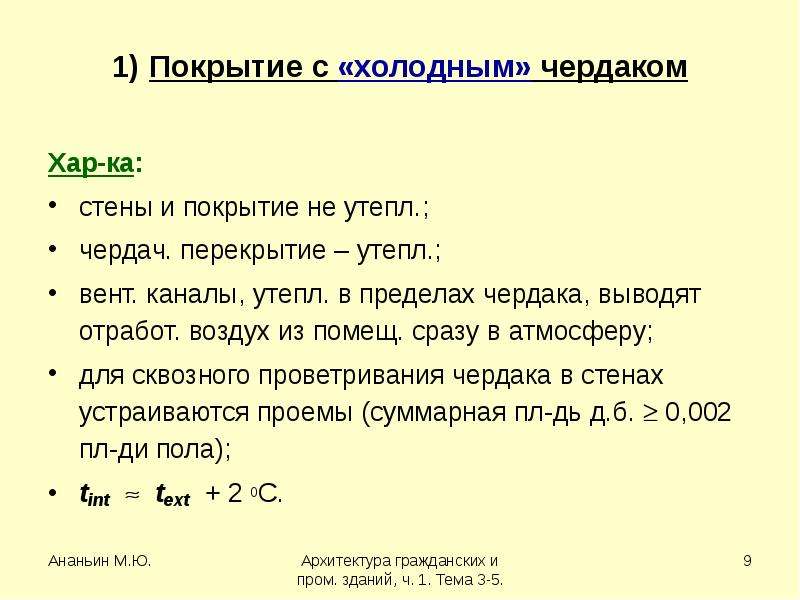

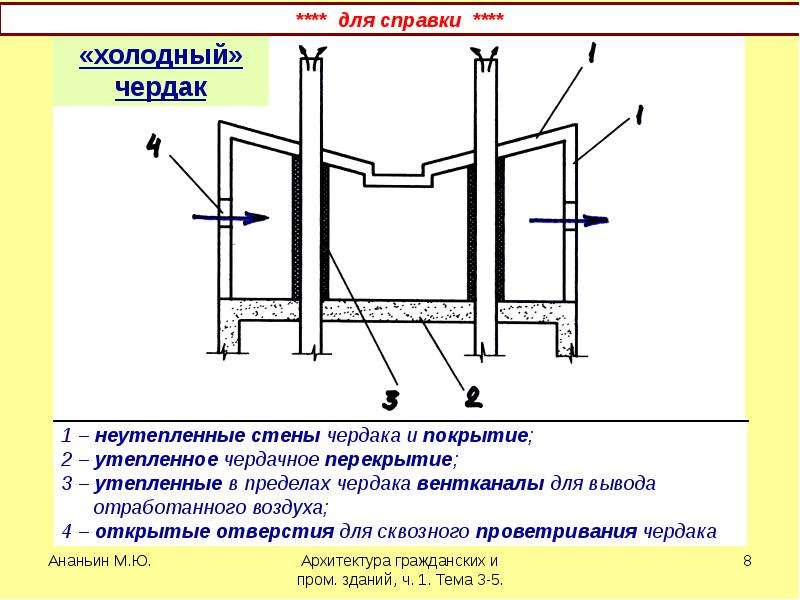

1) Покрытие с «холодным» чердаком 1) Покрытие с «холодным» чердаком Хар-ка: стены и покрытие не утепл.; чердач. перекрытие – утепл.; вент. каналы, утепл. в пределах чердака, выводят отработ. воздух из помещ. сразу в атмосферу; для сквозного проветривания чердака в стенах устраиваются проемы (суммарная пл-дь д.б.  0,002 пл-ди пола); tint  text + 2 0C.

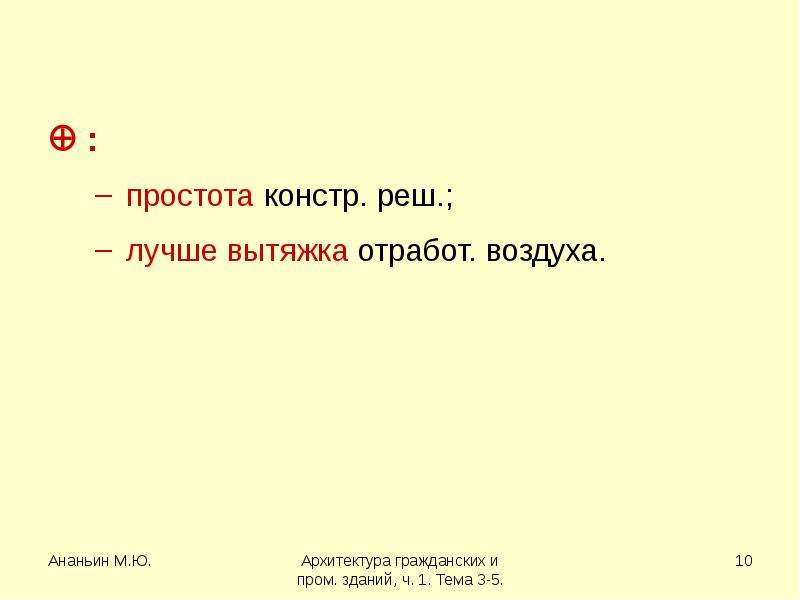

Слайд 10

Описание слайда:

 :  : простота констр. реш.; лучше вытяжка отработ. воздуха.

Слайд 11

Описание слайда:

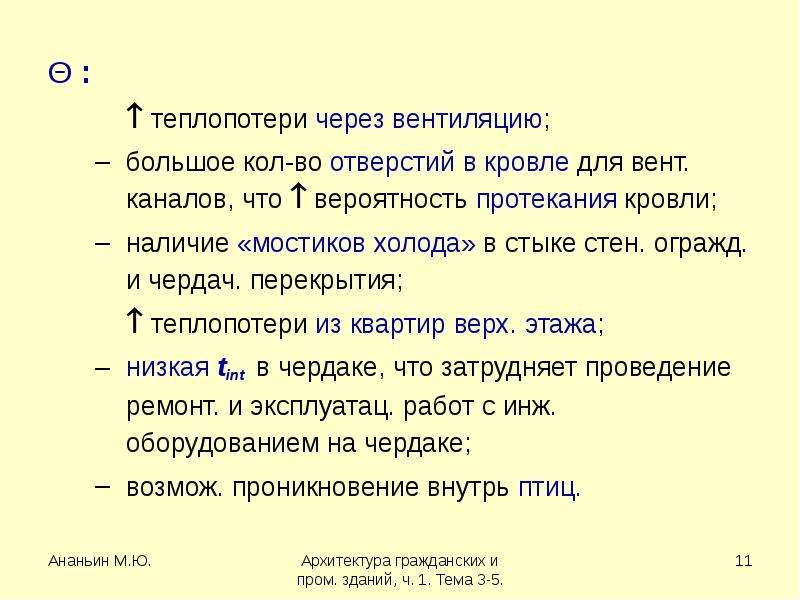

Θ : Θ :  теплопотери через вентиляцию; большое кол-во отверстий в кровле для вент. каналов, что  вероятность протекания кровли; наличие «мостиков холода» в стыке стен. огражд. и чердач. перекрытия;  теплопотери из квартир верх. этажа; низкая tint в чердаке, что затрудняет проведение ремонт. и эксплуатац. работ с инж. оборудованием на чердаке; возмож. проникновение внутрь птиц.

Слайд 12

Описание слайда:

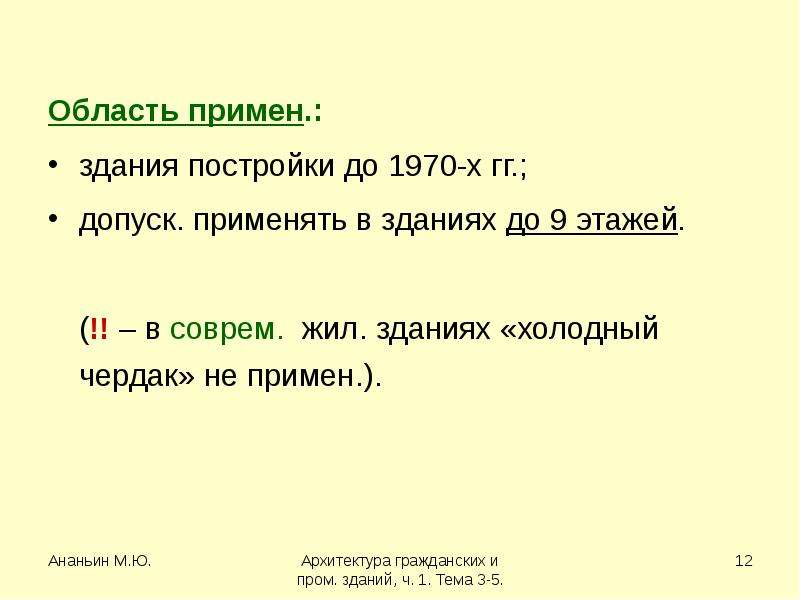

Область примен.: Область примен.: здания постройки до 1970-х гг.; допуск. применять в зданиях до 9 этажей. (!! – в соврем. жил. зданиях «холодный чердак» не примен.).

Слайд 13

Описание слайда:

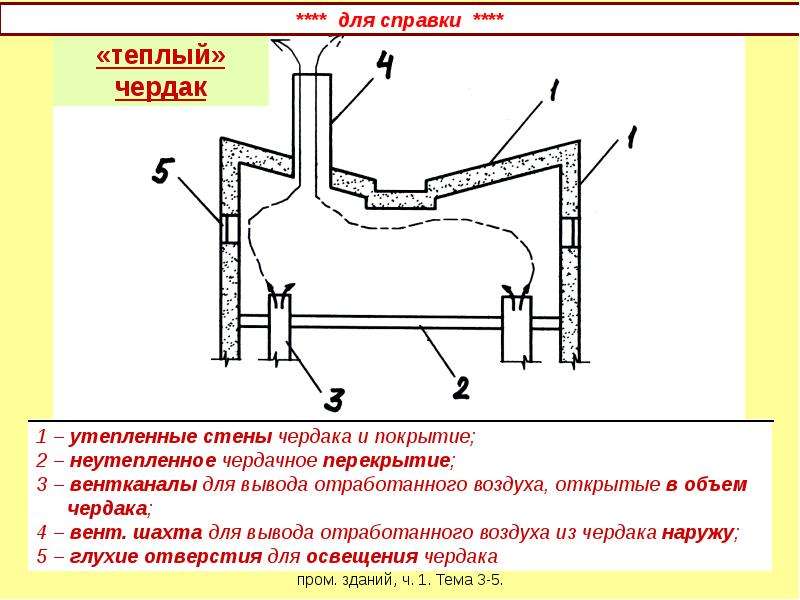

Слайд 14

Описание слайда:

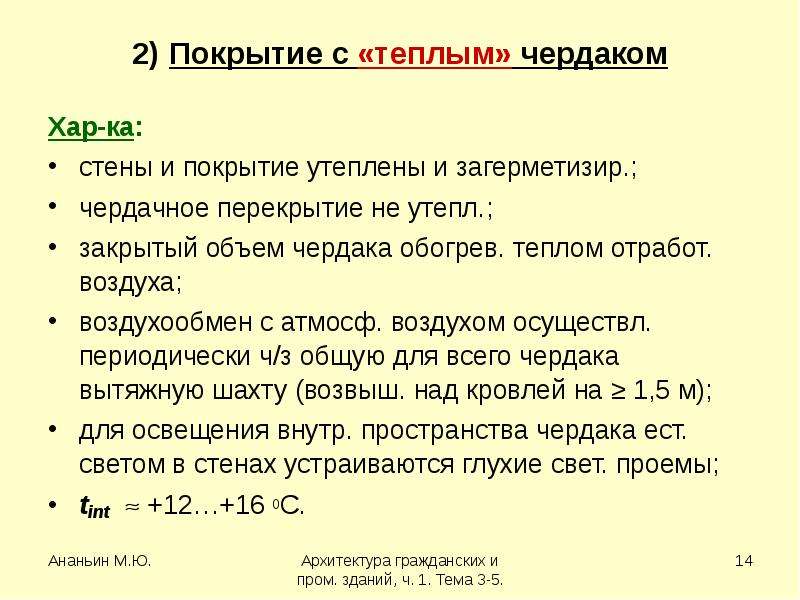

2) Покрытие с «теплым» чердаком 2) Покрытие с «теплым» чердаком Хар-ка: стены и покрытие утеплены и загерметизир.; чердачное перекрытие не утепл.; закрытый объем чердака обогрев. теплом отработ. воздуха; воздухообмен с атмосф. воздухом осуществл. периодически ч/з общую для всего чердака вытяжную шахту (возвыш. над кровлей на ≥ 1,5 м); для освещения внутр. пространства чердака ест. светом в стенах устраиваются глухие свет. проемы; tint  +12…+16 0С.

Слайд 15

Описание слайда:

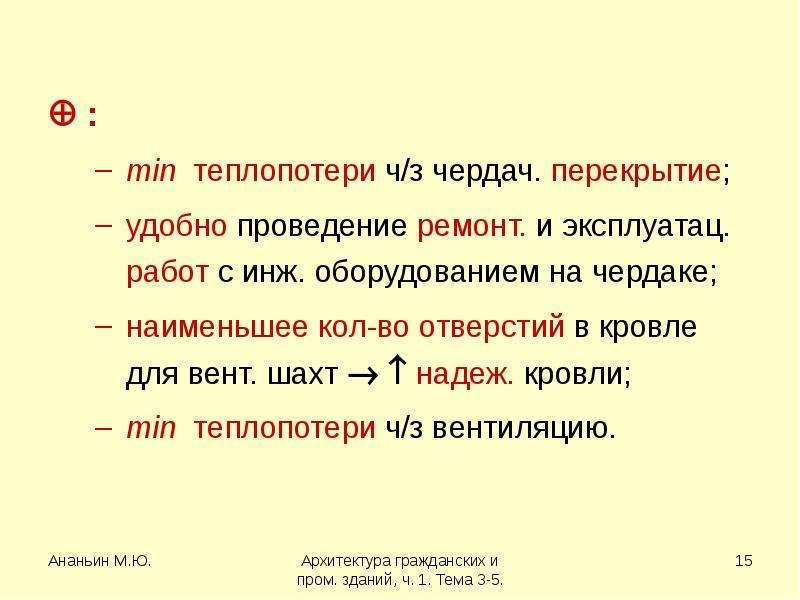

 :  : min теплопотери ч/з чердач. перекрытие; удобно проведение ремонт. и эксплуатац. работ с инж. оборудованием на чердаке; наименьшее кол-во отверстий в кровле для вент. шахт   надеж. кровли; min теплопотери ч/з вентиляцию.

Слайд 16

Описание слайда:

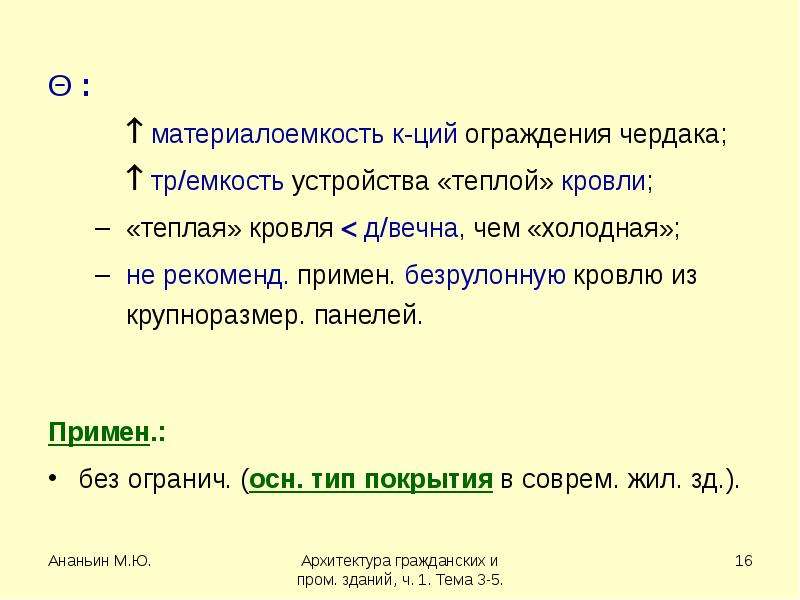

Θ : Θ :  материалоемкость к-ций ограждения чердака;  тр/емкость устройства «теплой» кровли; «теплая» кровля  д/вечна, чем «холодная»; не рекоменд. примен. безрулонную кровлю из крупноразмер. панелей. Примен.: без огранич. (осн. тип покрытия в соврем. жил. зд.).

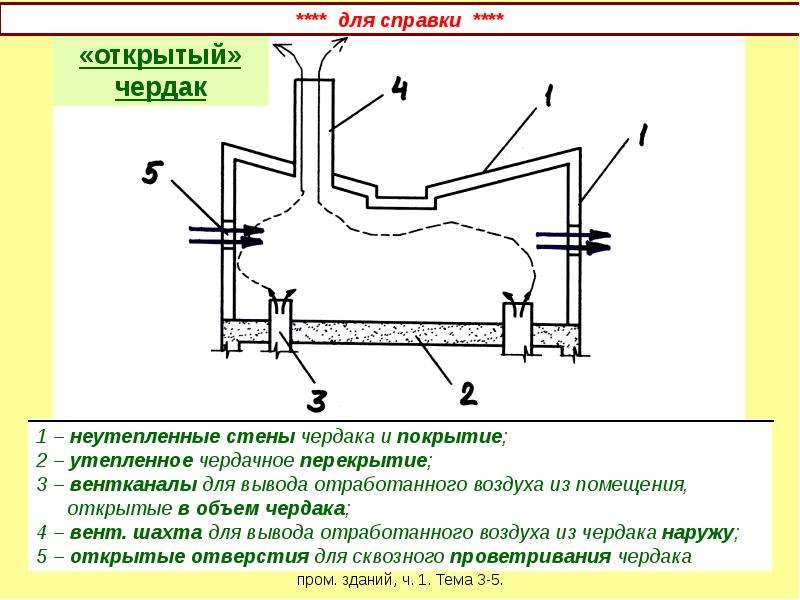

Слайд 17

Описание слайда:

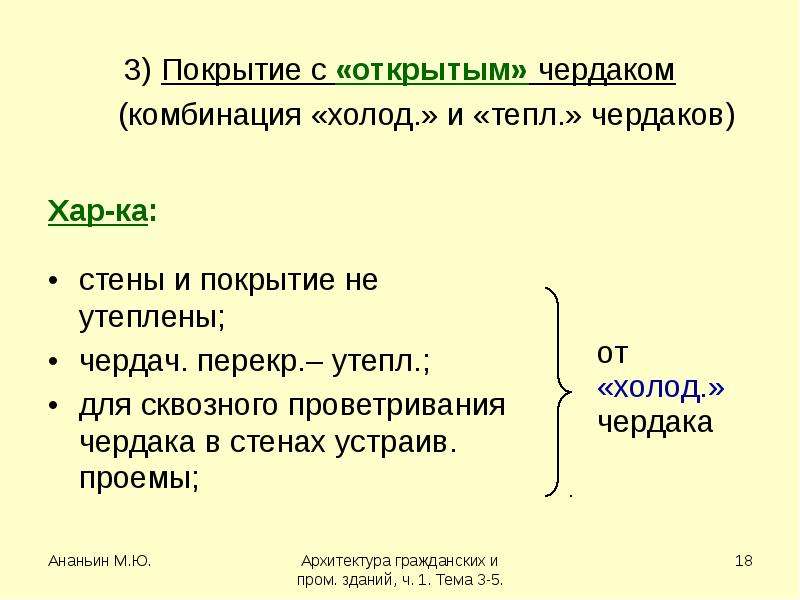

Слайд 18

Описание слайда:

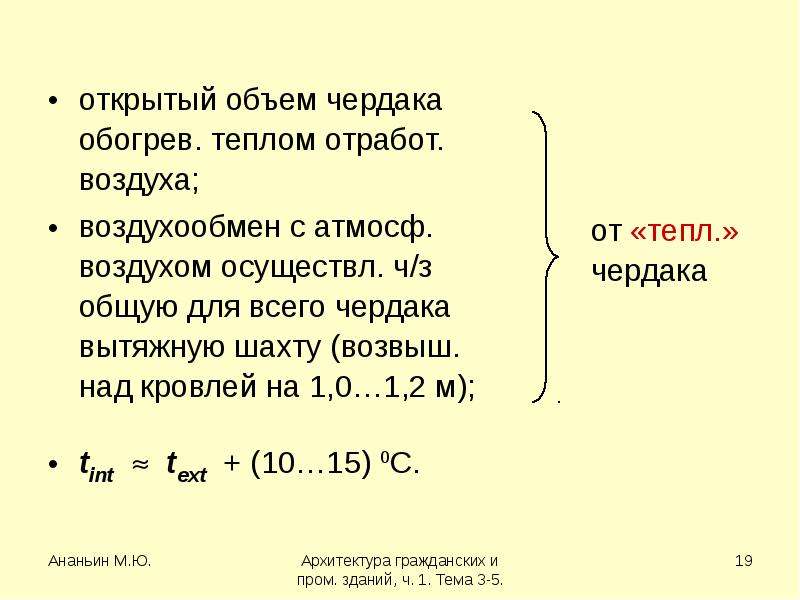

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

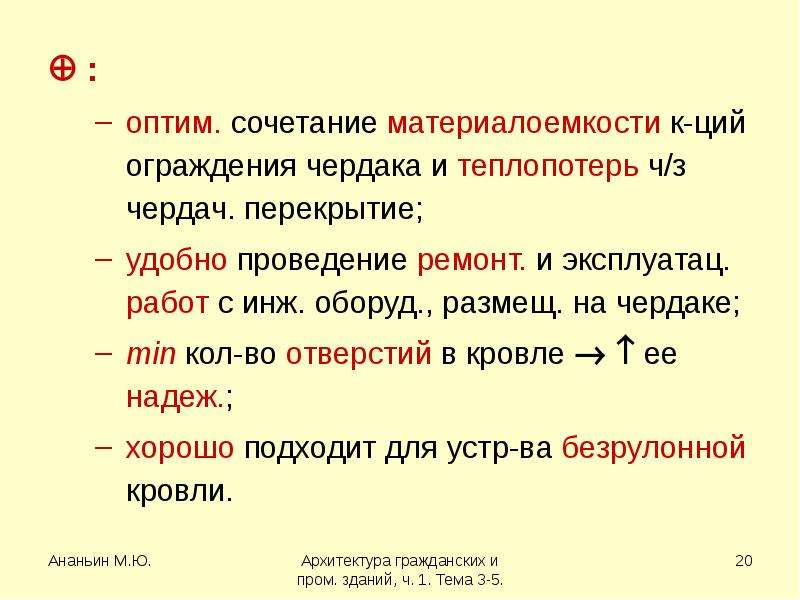

 :  : оптим. сочетание материалоемкости к-ций ограждения чердака и теплопотерь ч/з чердач. перекрытие; удобно проведение ремонт. и эксплуатац. работ с инж. оборуд., размещ. на чердаке; min кол-во отверстий в кровле   ее надеж.; хорошо подходит для устр-ва безрулонной кровли.

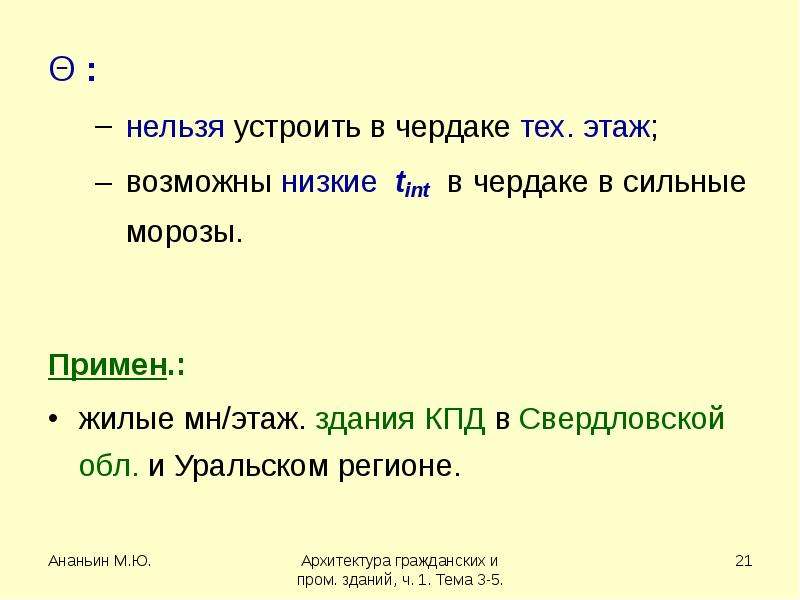

Слайд 21

Описание слайда:

Θ : Θ : нельзя устроить в чердаке тех. этаж; возможны низкие tint в чердаке в сильные морозы. Примен.: жилые мн/этаж. здания КПД в Свердловской обл. и Уральском регионе.

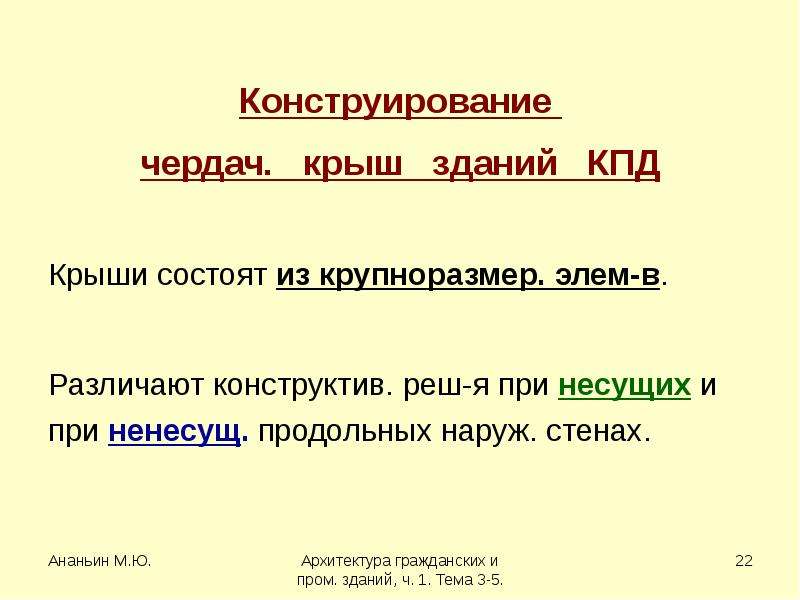

Слайд 22

Описание слайда:

Конструирование Конструирование чердач. крыш зданий КПД Крыши состоят из крупноразмер. элем-в. Различают конструктив. реш-я при несущих и при ненесущ. продольных наруж. стенах.

Слайд 23

Описание слайда:

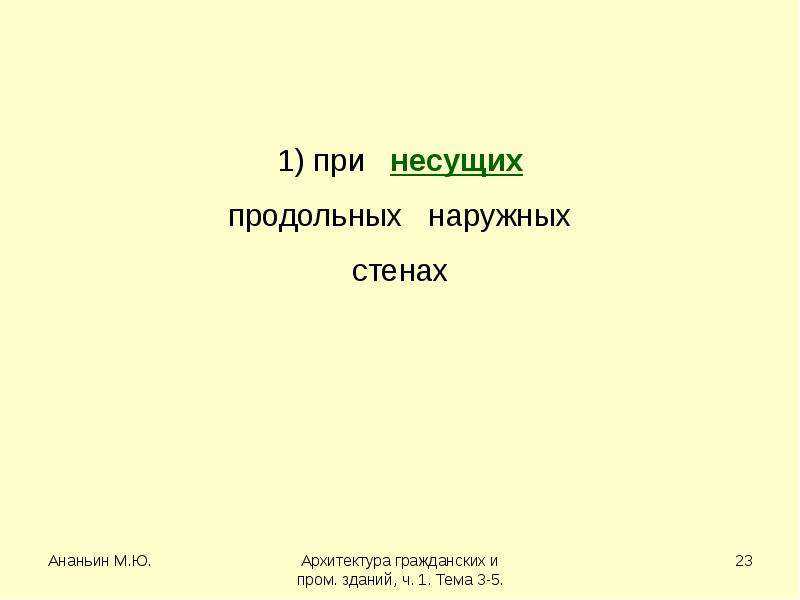

1) при несущих 1) при несущих продольных наружных стенах

Слайд 24

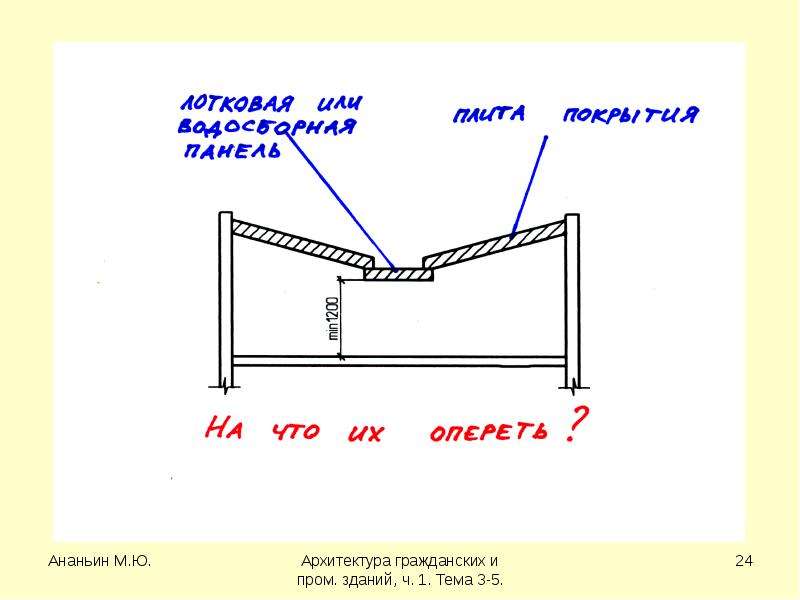

Описание слайда:

Слайд 25

Описание слайда:

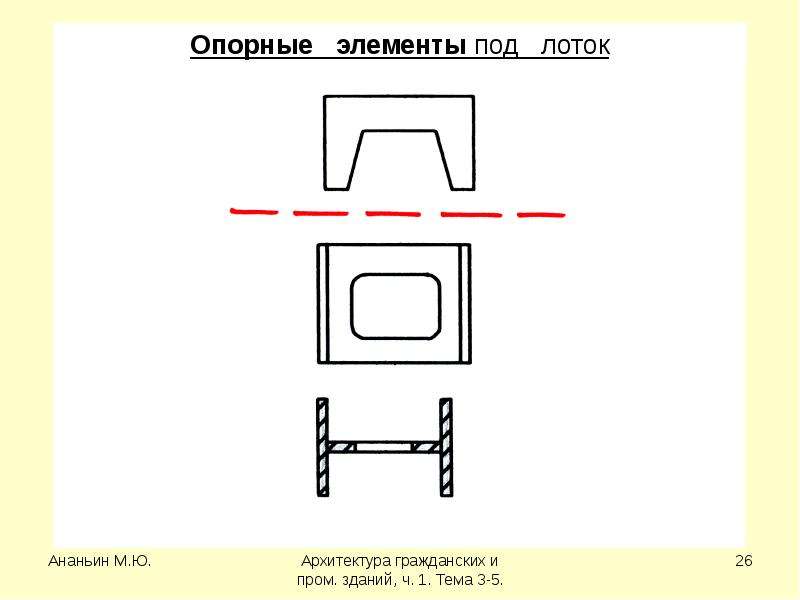

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

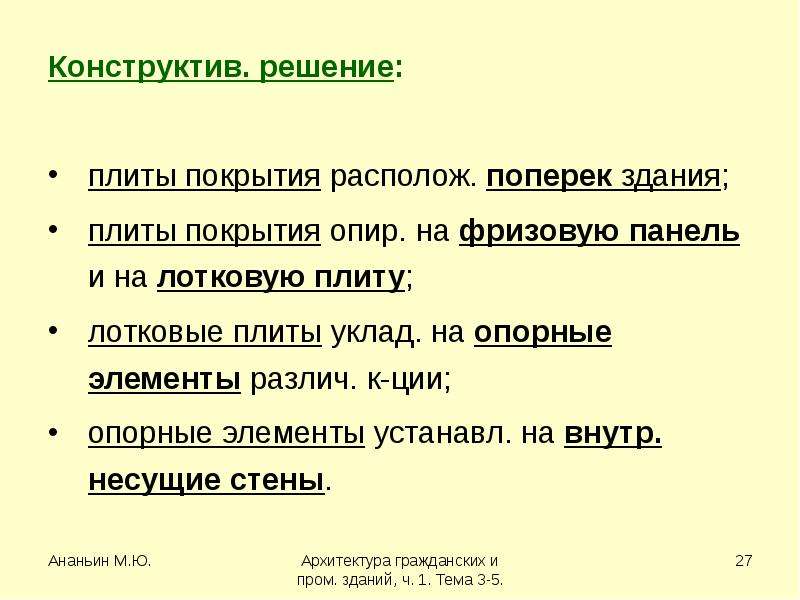

Конструктив. решение: Конструктив. решение: плиты покрытия располож. поперек здания; плиты покрытия опир. на фризовую панель и на лотковую плиту; лотковые плиты уклад. на опорные элементы различ. к-ции; опорные элементы устанавл. на внутр. несущие стены.

Слайд 28

Описание слайда:

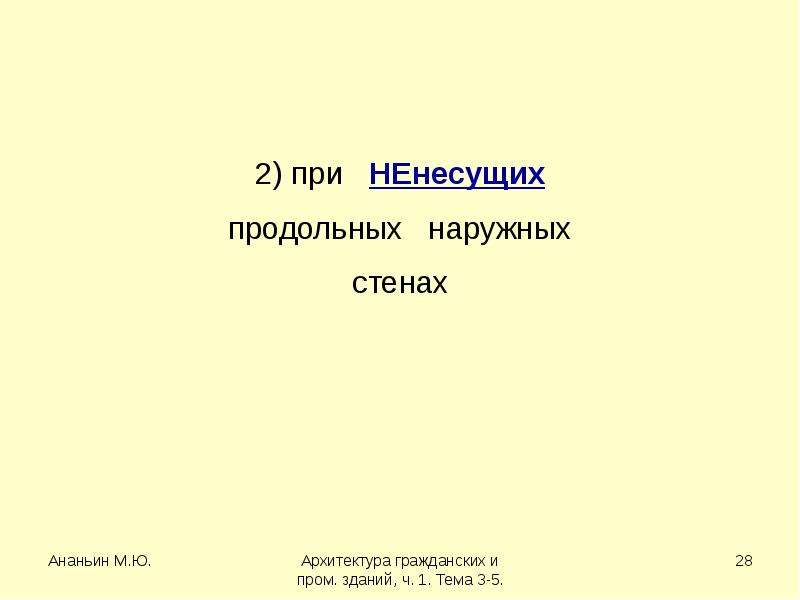

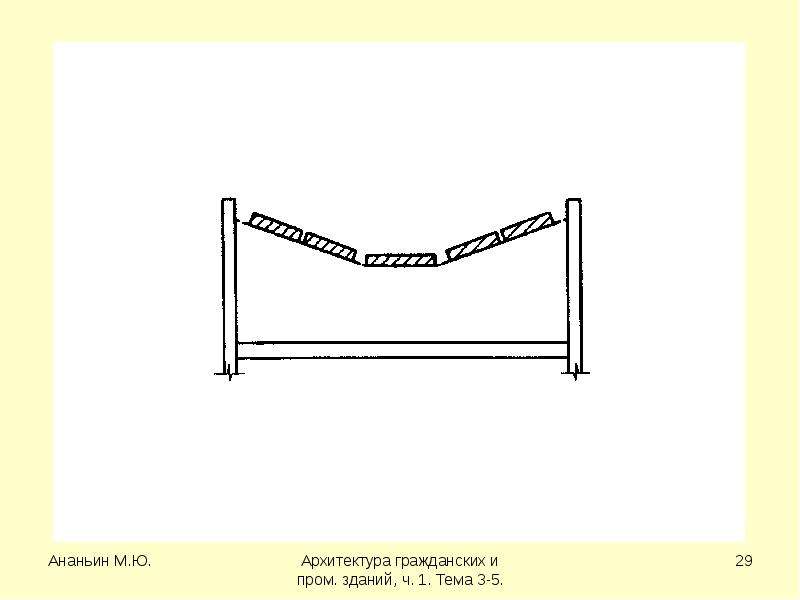

2) при НЕнесущих 2) при НЕнесущих продольных наружных стенах

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

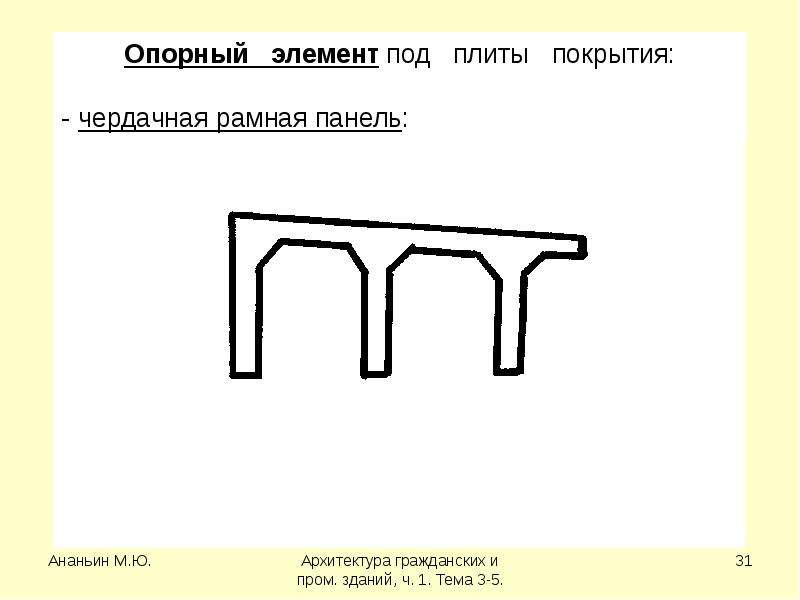

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

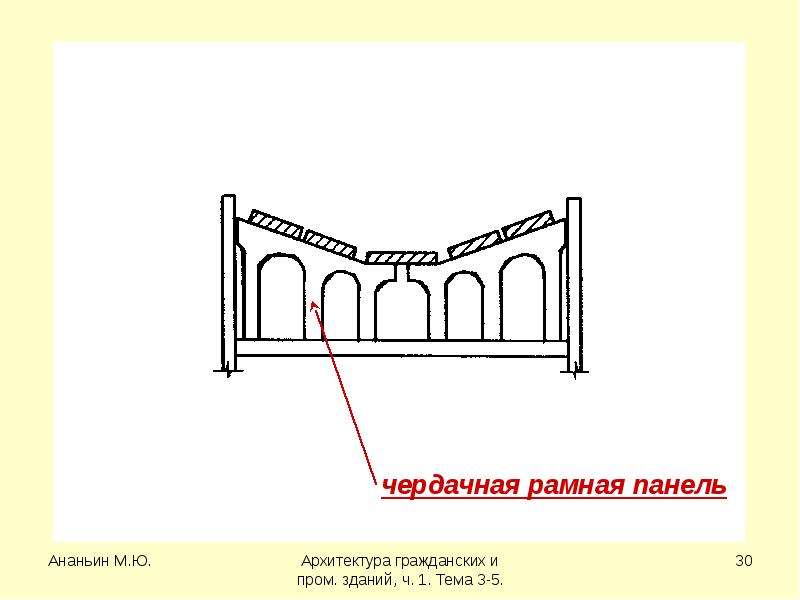

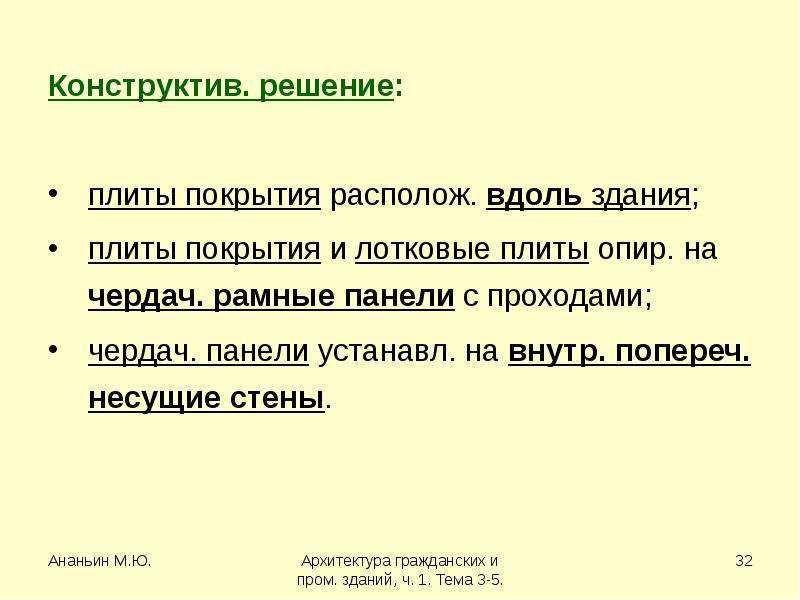

Конструктив. решение: Конструктив. решение: плиты покрытия располож. вдоль здания; плиты покрытия и лотковые плиты опир. на чердач. рамные панели с проходами; чердач. панели устанавл. на внутр. попереч. несущие стены.

Слайд 33

Описание слайда:

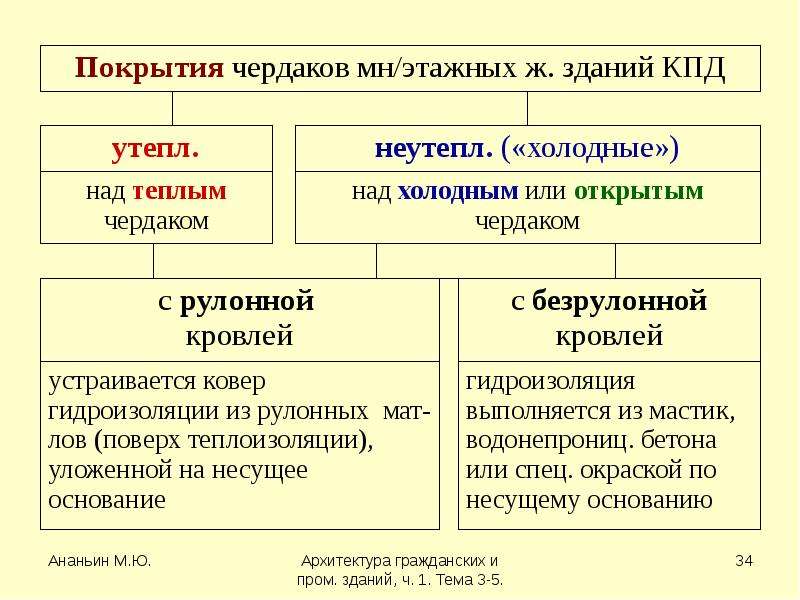

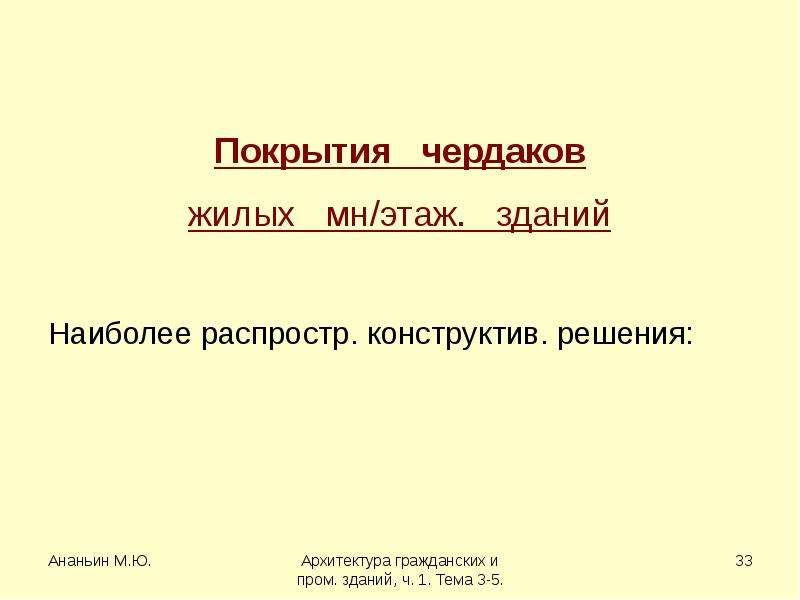

Покрытия чердаков Покрытия чердаков жилых мн/этаж. зданий Наиболее распростр. конструктив. решения:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

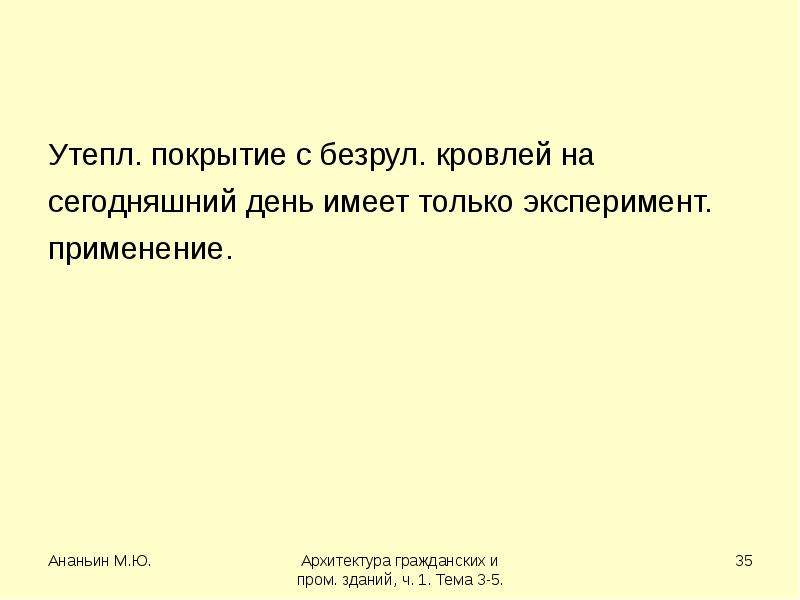

Утепл. покрытие с безрул. кровлей на сегодняшний день имеет только эксперимент. применение. Утепл. покрытие с безрул. кровлей на сегодняшний день имеет только эксперимент. применение.

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

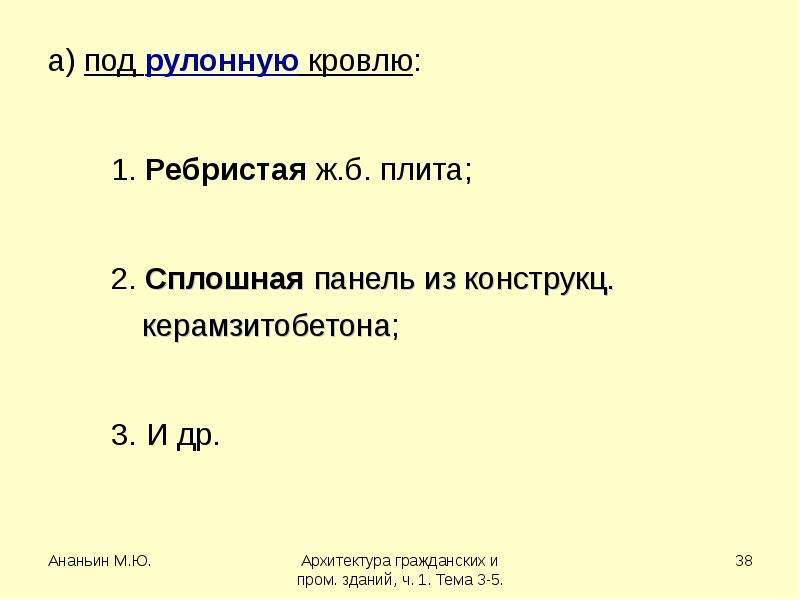

Слайд 38

Описание слайда:

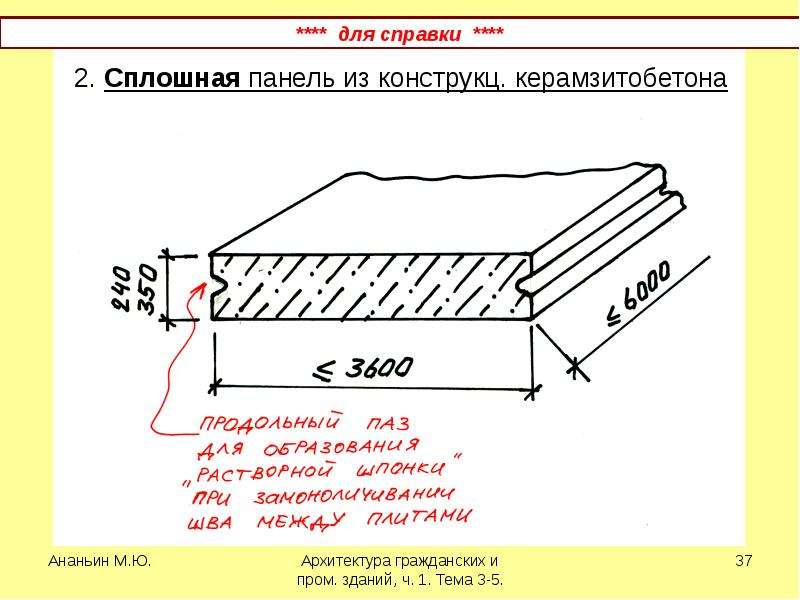

а) под рулонную кровлю: а) под рулонную кровлю: 1. Ребристая ж.б. плита; 2. Сплошная панель из конструкц. керамзитобетона; 3. И др.

Слайд 39

Описание слайда:

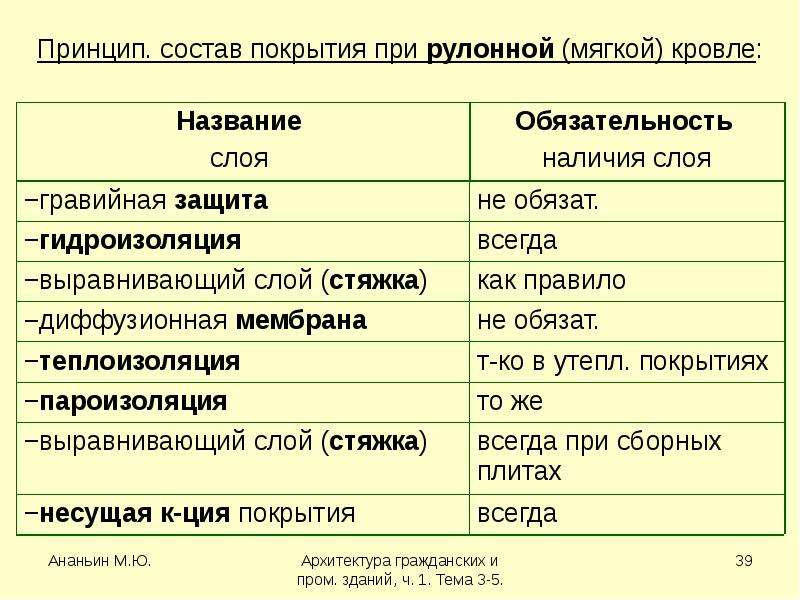

Слайд 40

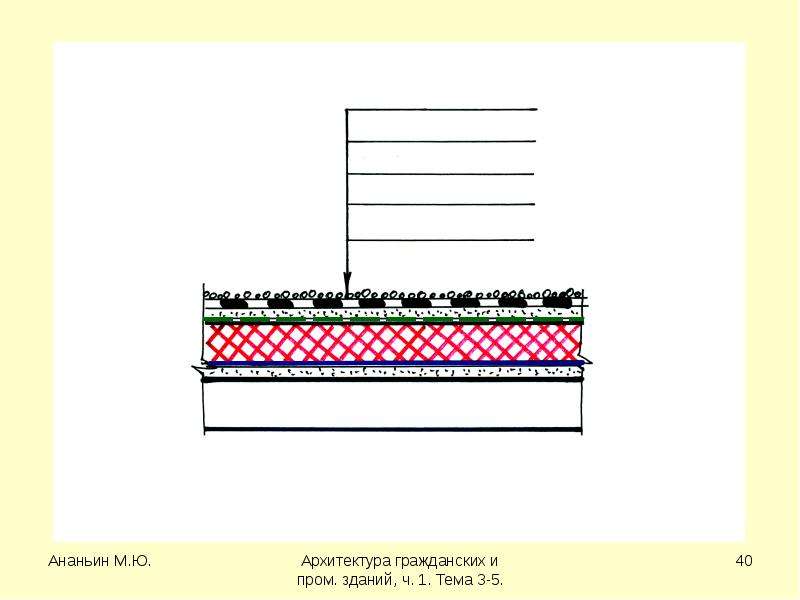

Описание слайда:

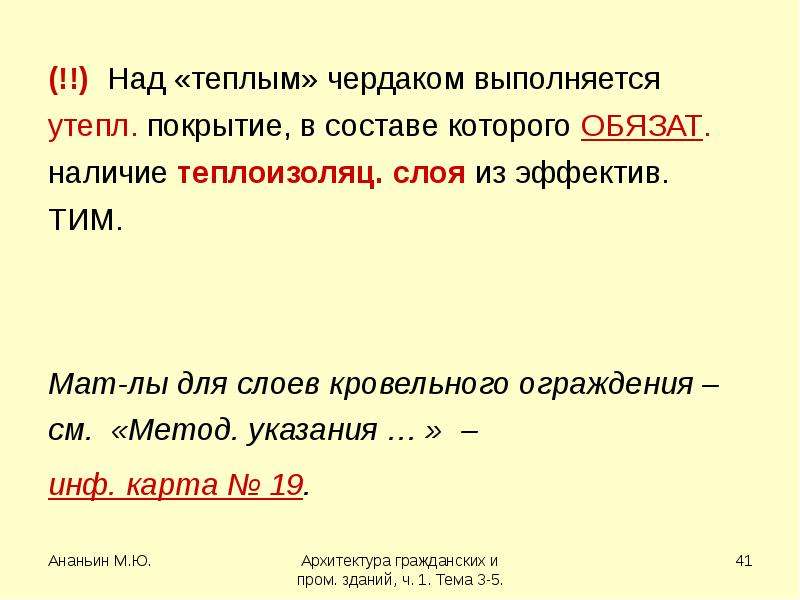

Слайд 41

Описание слайда:

(!!) Над «теплым» чердаком выполняется утепл. покрытие, в составе которого ОБЯЗАТ. наличие теплоизоляц. слоя из эффектив. ТИМ. (!!) Над «теплым» чердаком выполняется утепл. покрытие, в составе которого ОБЯЗАТ. наличие теплоизоляц. слоя из эффектив. ТИМ. Мат-лы для слоев кровельного ограждения –см. «Метод. указания … » – инф. карта № 19.

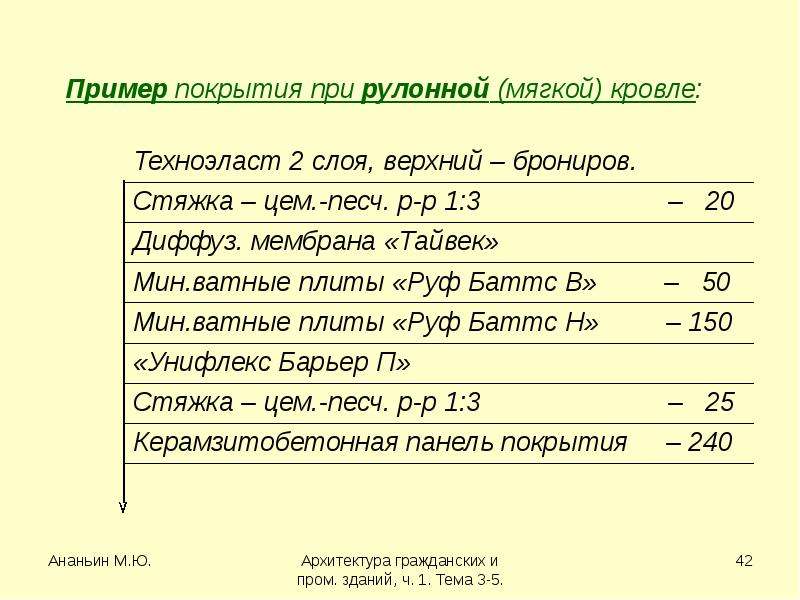

Слайд 42

Описание слайда:

Слайд 43

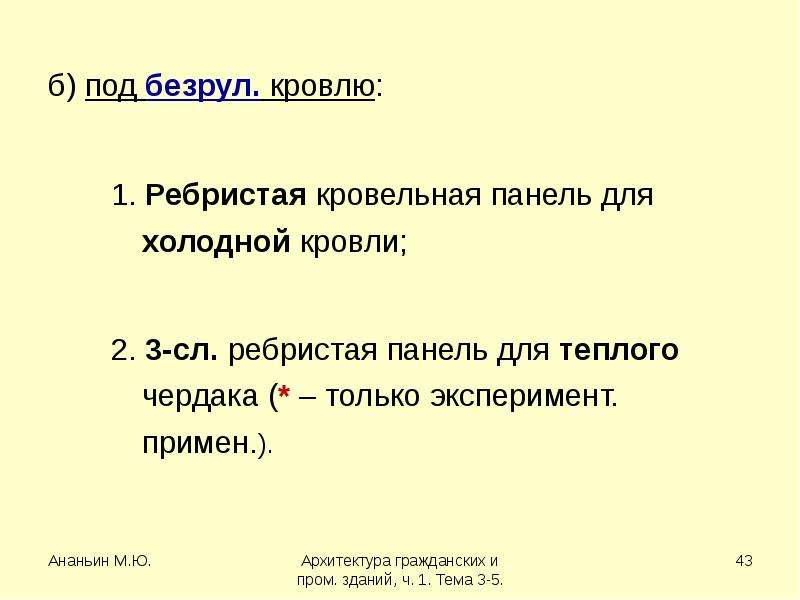

Описание слайда:

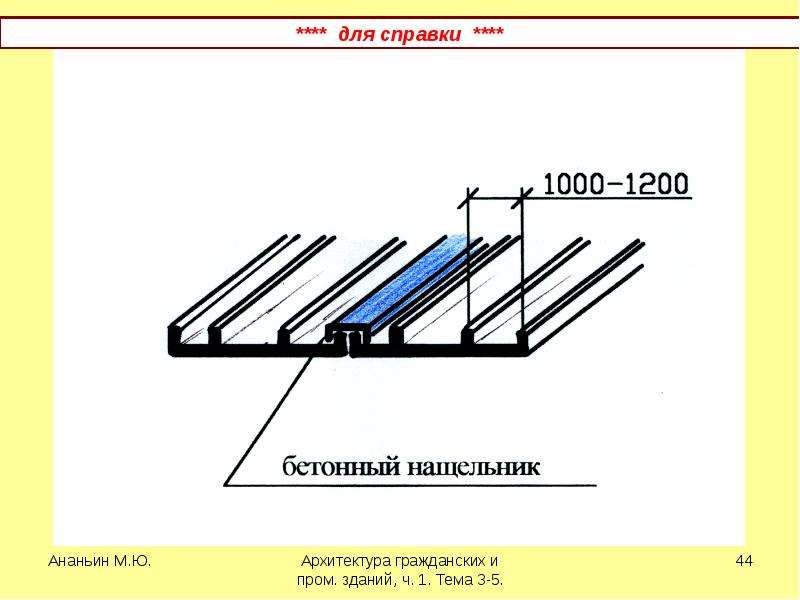

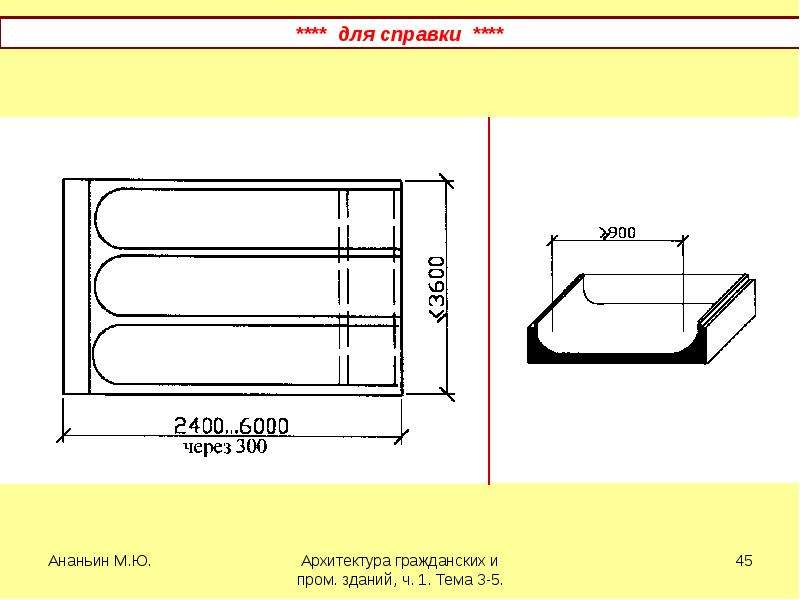

б) под безрул. кровлю: б) под безрул. кровлю: 1. Ребристая кровельная панель для холодной кровли; 2. 3-сл. ребристая панель для теплого чердака (* – только эксперимент. примен.).
