Слайд 1

Описание слайда:

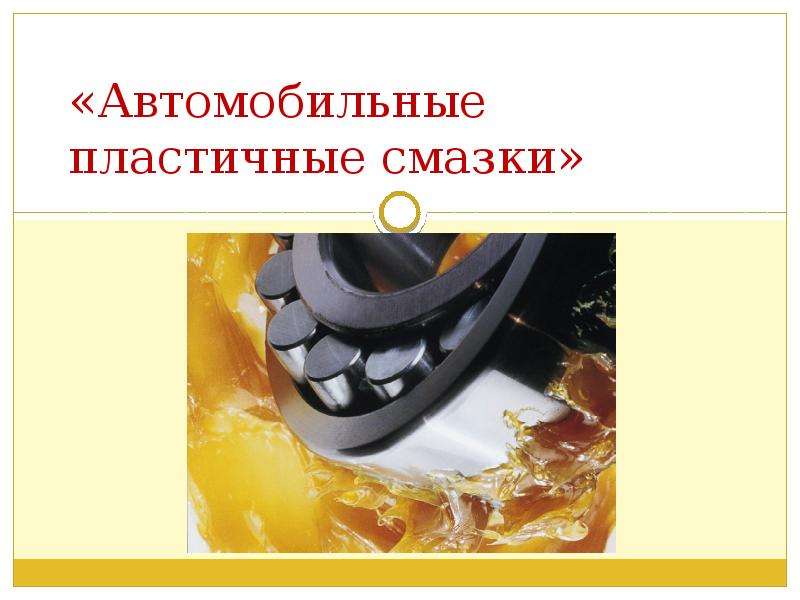

«Автомобильные пластичные смазки»

Слайд 2

Описание слайда:

Пластичные смазки занимают промежуточное положение между твердыми смазочными материалами и маслами Смазка при невысокой температуре и отсутствии нагрузки сохраняет форму, приданную ей ранее, а при нагреве и под нагрузкой начинает слабо течь, но при этом из зоны трения не выпадает и через уплотнения не просачивается

Слайд 3

Описание слайда:

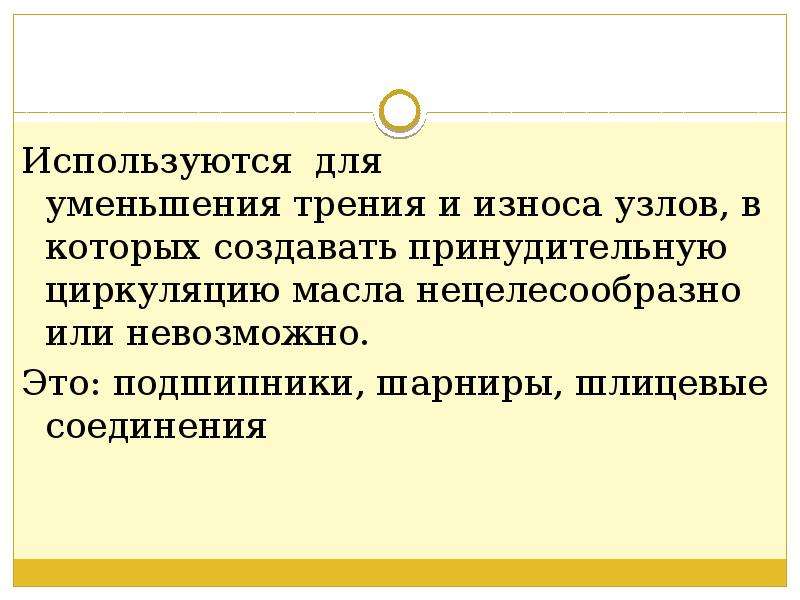

Используются для уменьшения трения и износа узлов, в которых создавать принудительную циркуляцию масла нецелесообразно или невозможно. Это: подшипники, шарниры, шлицевые соединения

Слайд 4

Описание слайда:

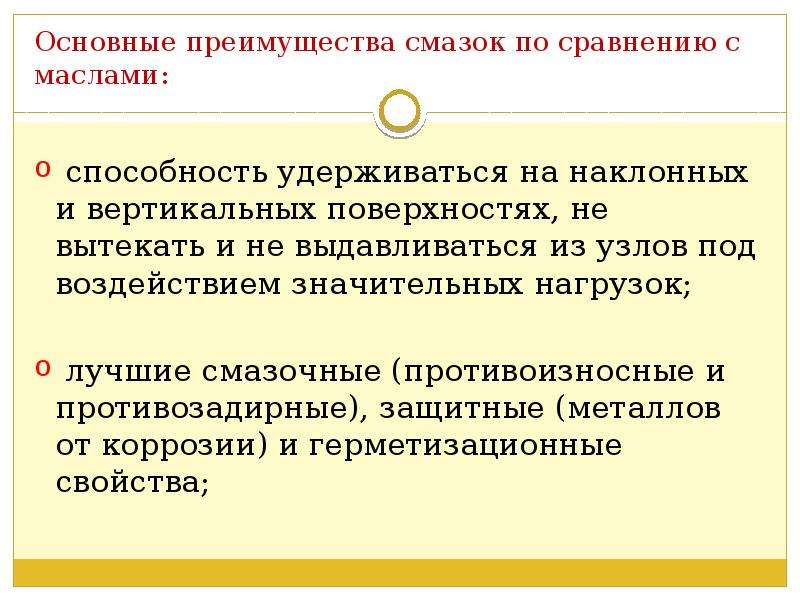

Основные преимущества смазок по сравнению с маслами: способность удерживаться на наклонных и вертикальных поверхностях, не вытекать и не выдавливаться из узлов под воздействием значительных нагрузок; лучшие смазочные (противоизносные и противозадирные), защитные (металлов от коррозии) и герметизационные свойства;

Слайд 5

Описание слайда:

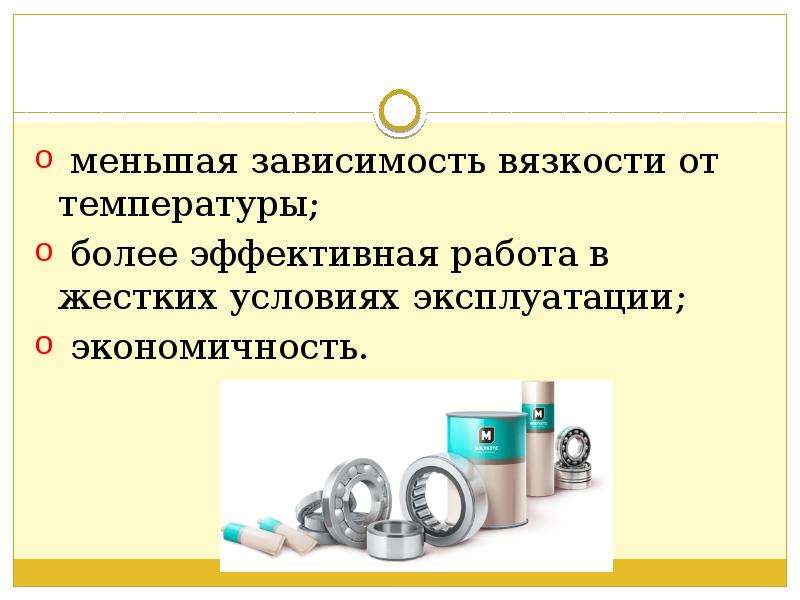

меньшая зависимость вязкости от температуры; более эффективная работа в жестких условиях эксплуатации; экономичность.

Слайд 6

Описание слайда:

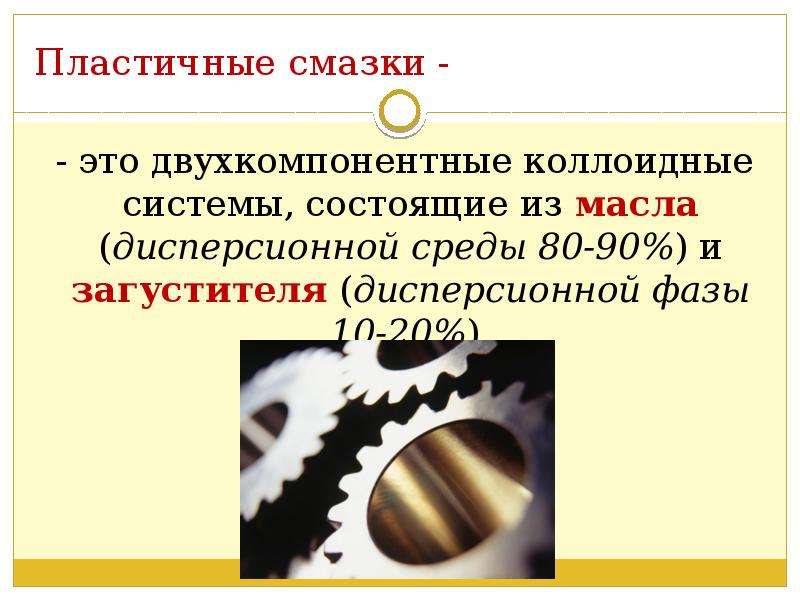

Пластичные смазки - - это двухкомпонентные коллоидные системы, состоящие из масла (дисперсионной среды 80-90%) и загустителя (дисперсионной фазы 10-20%).

Слайд 7

Описание слайда:

Для регулирования структуры и улучшения функциональных свойств в смазки вводят добавки (присадки и наполнители). Присадки – поверхностно-активные вещества, улучшающие свойства смазок (противоизносные, противозадирные, антифрикционные, защитные, вязкостные и адгезионные, ингибиторы окисления, коррозии и другие. Многие присадки являются полифункциональными.) Наполнители – это высокодисперсные, нерастворимые в маслах материалы, улучшают их эксплуатационные свойства. Наиболее распространены наполнители, характеризующиеся низкими коэффициентами трения: графит, дисульфид молибдена, тальк, слюда, нитрит бора, сульфиды некоторых металлов, и др.

Слайд 8

Описание слайда:

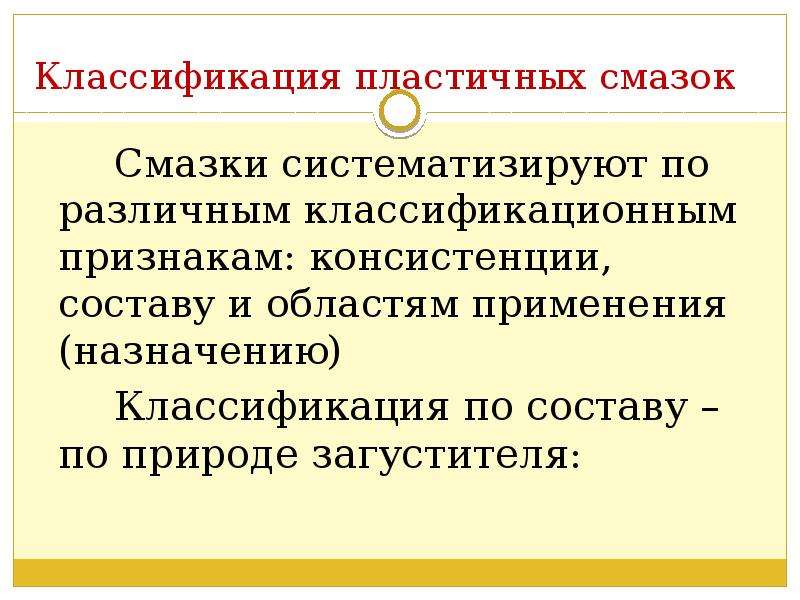

Классификация пластичных смазок Смазки систематизируют по различным классификационным признакам: консистенции, составу и областям применения (назначению) Классификация по составу – по природе загустителя:

Слайд 9

Описание слайда:

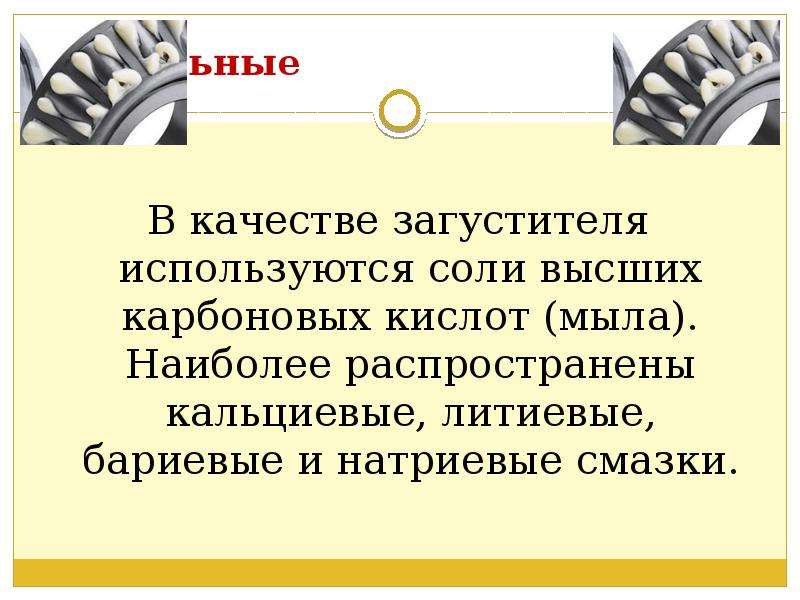

1. Мыльные В качестве загустителя используются соли высших карбоновых кислот (мыла). Наиболее распространены кальциевые, литиевые, бариевые и натриевые смазки.

Слайд 10

Описание слайда:

2. Неорганические В качестве загустителя использованы термостабильные высокодисперсные неорганические вещества. Это силикагелевые, бентонитовые, графитные смазки и др.

Слайд 11

Описание слайда:

3. Органические Для их получения используют термостабильные, высокодисперсные органические вещества. Это полимерные, пигментные, поликарбамидные, сажевые смазки и др.

Слайд 12

Описание слайда:

4. Углеводородные В качестве загустителей используют тугокоплавкие углеводороды: петролатум, церезин, парафин, различные природный и синтетический воск.

Слайд 13

Описание слайда:

Классификация по консистенции По консистенции смазки подразделяют на полужидкие, пластичные и твердые. Пластичные и полужидкие смазки представляют коллоидные системы, состоящие из масляной основы и загустителя, а также присадок и добавок, улучшающих различные свойства смазок. Твердые смазки до отвердения являются суспензиями, дисперсионной средой которых служит смола или другое связующее вещество и растворитель, а загустителем – дисульфид молибдена, графит, технический углерод и т. п. После отвердения (испарения растворителя) твердые смазки представляют собой золи, обладающие всеми свойствами твердых тел, и характеризуются низким коэффициентом сухого трения

Слайд 14

Описание слайда:

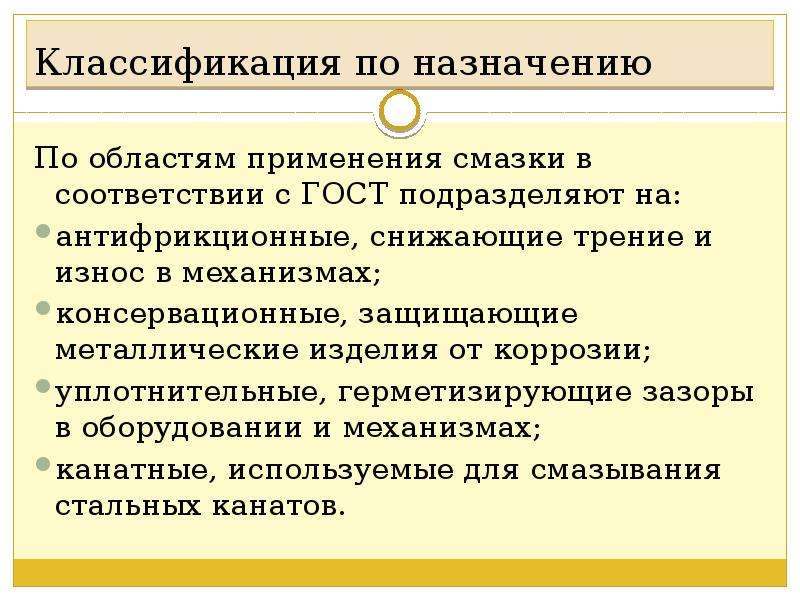

Классификация по назначению По областям применения смазки в соответствии с ГОСТ подразделяют на: антифрикционные, снижающие трение и износ в механизмах; консервационные, защищающие металлические изделия от коррозии; уплотнительные, герметизирующие зазоры в оборудовании и механизмах; канатные, используемые для смазывания стальных канатов.

Слайд 15

Описание слайда:

Эксплуатационные характеристики смазок Основные эксплуатационные свойства смазок: предел прочности, вязкость, коллоидная стабильности, температура каплепадения, механическая стабильность и водостойкость.

Слайд 16

Описание слайда:

Предел прочности Пределом прочности называют удельное напряжение, при котором происходит разрушение ее структурного каркаса в результате сдвига одного слоя относительного другого.

Слайд 17

Описание слайда:

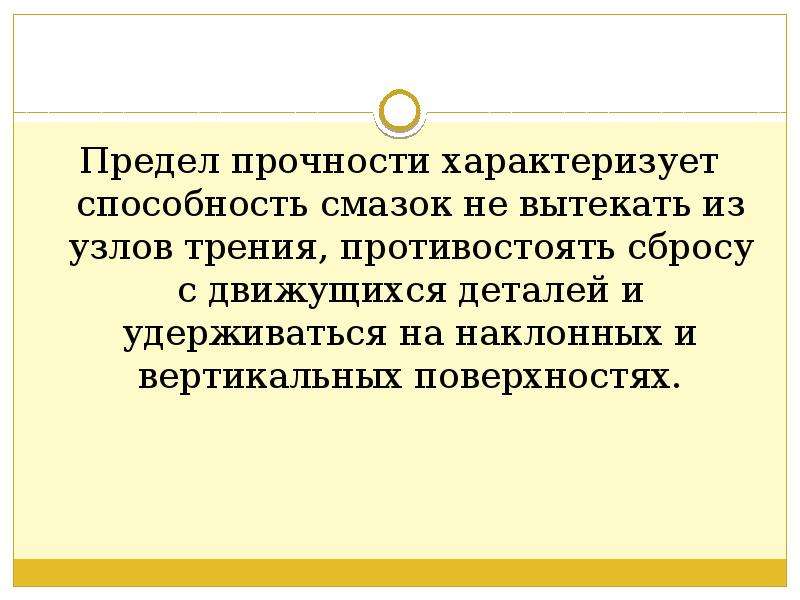

Предел прочности характеризует способность смазок не вытекать из узлов трения, противостоять сбросу с движущихся деталей и удерживаться на наклонных и вертикальных поверхностях.

Слайд 18

Описание слайда:

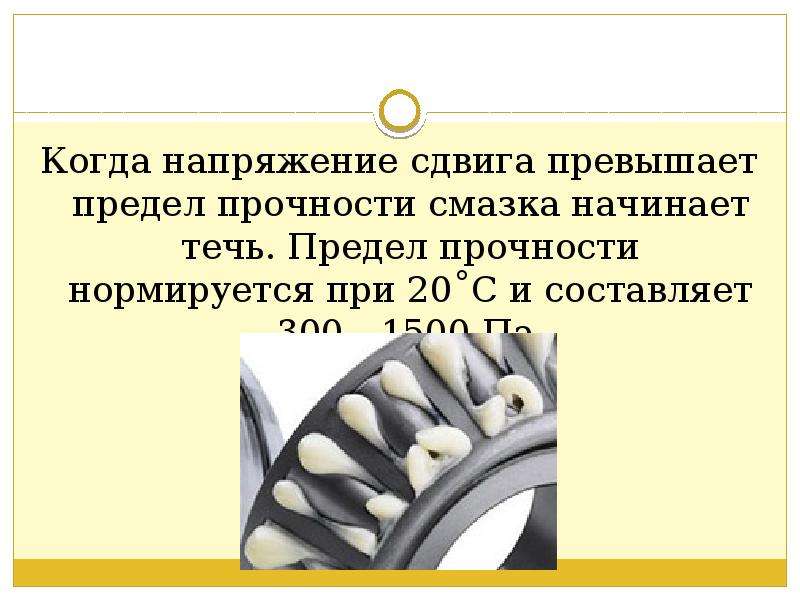

Когда напряжение сдвига превышает предел прочности смазка начинает течь. Предел прочности нормируется при 20˚С и составляет 300…1500 Па.

Слайд 19

Описание слайда:

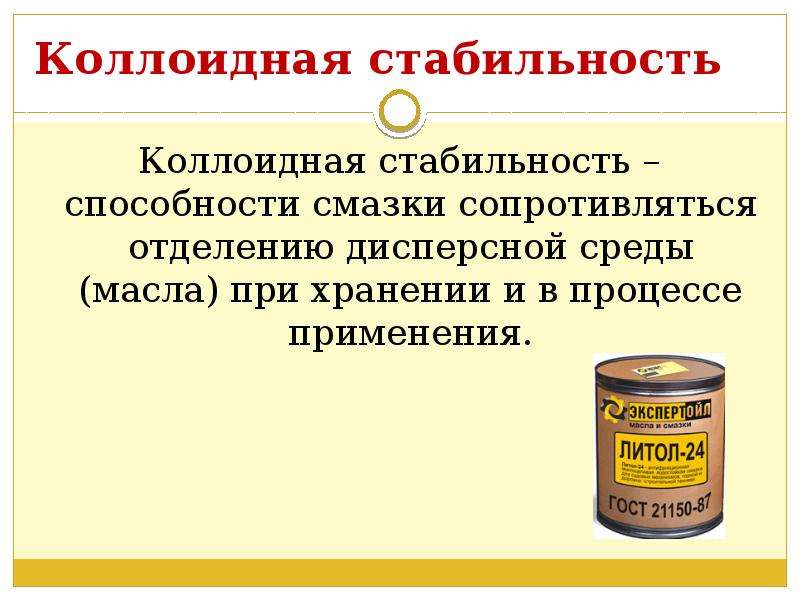

Коллоидная стабильность Коллоидная стабильность – способности смазки сопротивляться отделению дисперсной среды (масла) при хранении и в процессе применения.

Слайд 20

Описание слайда:

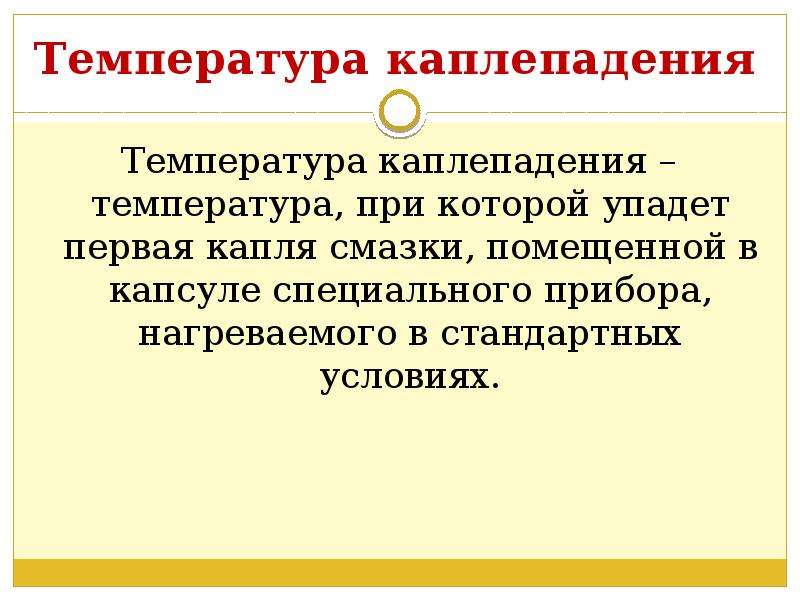

Температура каплепадения Температура каплепадения – температура, при которой упадет первая капля смазки, помещенной в капсуле специального прибора, нагреваемого в стандартных условиях.

Слайд 21

Описание слайда:

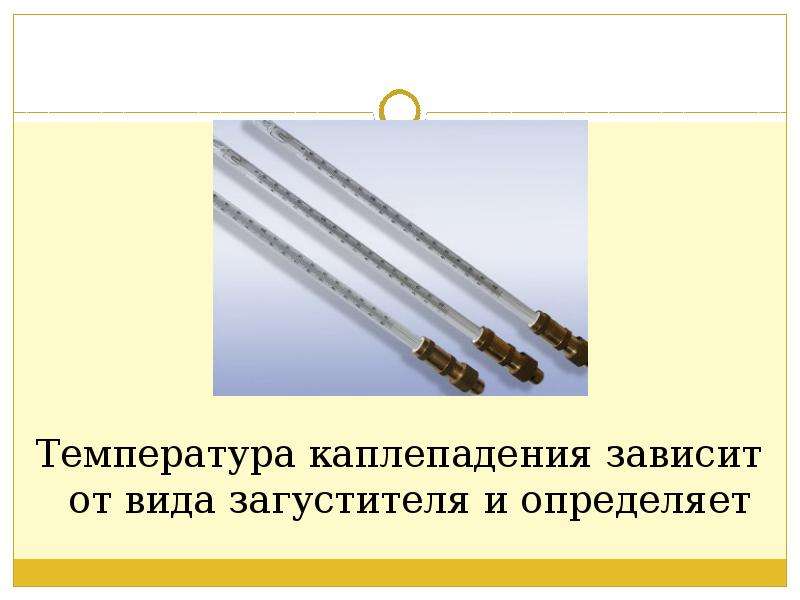

Температура каплепадения зависит от вида загустителя и определяет

Слайд 22

Описание слайда:

подразделение смазок

Слайд 23

Описание слайда:

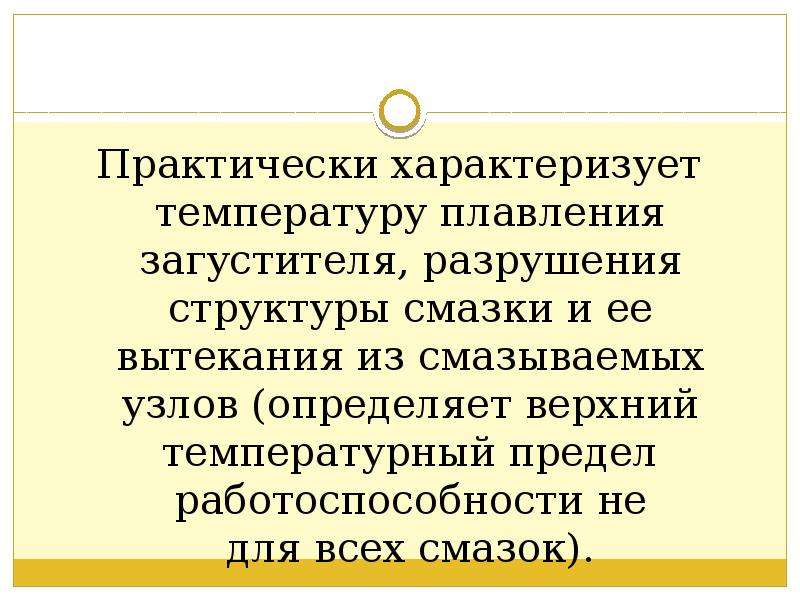

Практически характеризует температуру плавления загустителя, разрушения структуры смазки и ее вытекания из смазываемых узлов (определяет верхний температурный предел работоспособности не для всех смазок).

Слайд 24

Описание слайда:

Во избежание вытекания смазки из узлов трения температура каплепадения должна превышать температуру трущихся деталей на 15…20˚С.

Слайд 25

Описание слайда:

Механическая стабильность Механическая стабильность – показатель, характеризующий способность смазки противостоять разрушению. Благодаря этому уникальному свойству смазка легко удерживается в негерметизированных узлах трения.

Слайд 26

Описание слайда:

Низкая механическая стабильность приводит к быстрому разрушению, разжижению и вытеканию смазки из узлов трения.

Слайд 27

Описание слайда:

Водостойкость Водостойкость – способность смазки не смываться водой или не сильно изменять свои свойства при попадании в нее влаги.

Слайд 28

Описание слайда:

Для улучшения свойств смазок (консервационных, противоизносных, химической стабильности, термостойкости и др.) в них вводят присадки (0,001…5%).

Слайд 29

Описание слайда:

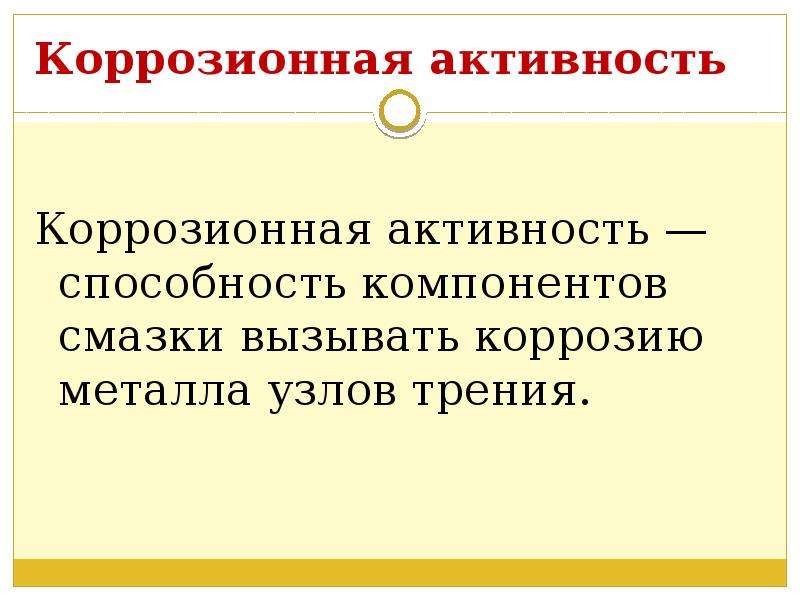

Коррозионная активность Коррозионная активность — способность компонентов смазки вызывать коррозию металла узлов трения.

Слайд 30

Описание слайда:

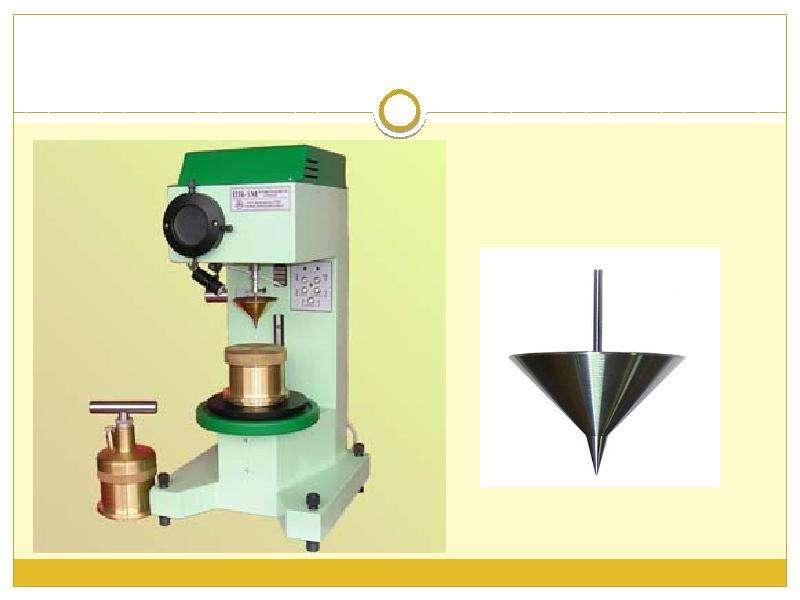

Пенетрация Пенетрация (проникновение) — характеризует консистенцию (густоту) смазки по глубине погружения в нее конуса стандартных размеров и массы.

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

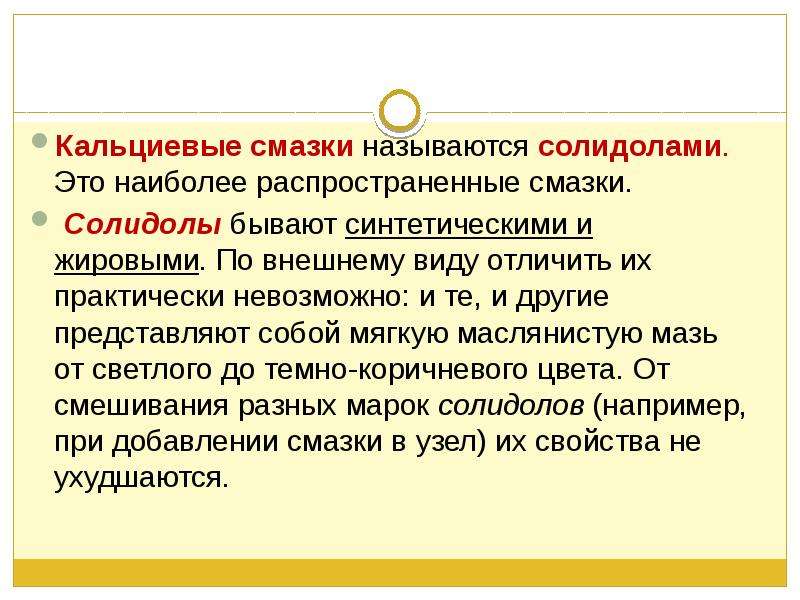

Кальциевые смазки называются солидолами. Это наиболее распространенные смазки. Солидолы бывают синтетическими и жировыми. По внешнему виду отличить их практически невозможно: и те, и другие представляют собой мягкую маслянистую мазь от светлого до темно-коричневого цвета. От смешивания разных марок солидолов (например, при добавлении смазки в узел) их свойства не ухудшаются.

Слайд 33

Описание слайда:

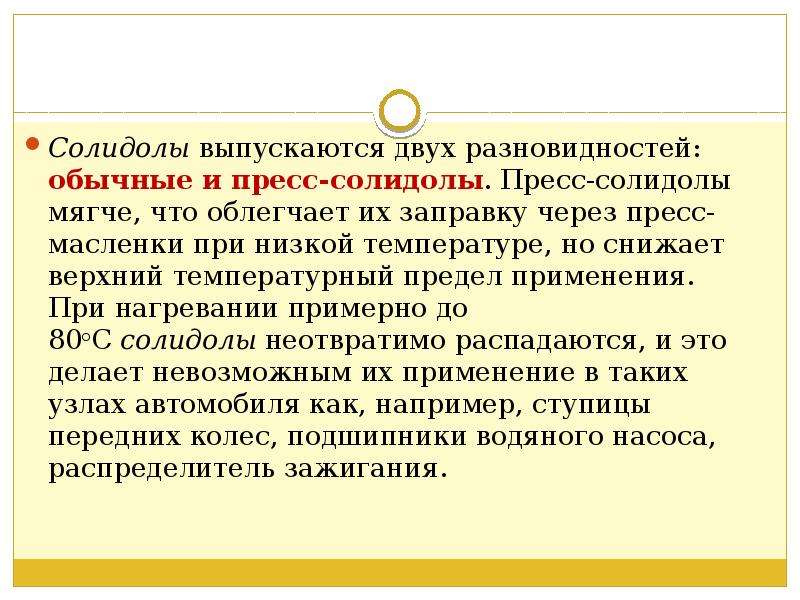

Солидолы выпускаются двух разновидностей: обычные и пресс-солидолы. Пресс-солидолы мягче, что облегчает их заправку через пресс-масленки при низкой температуре, но снижает верхний температурный предел применения. При нагревании примерно до 80оС солидолы неотвратимо распадаются, и это делает невозможным их применение в таких узлах автомобиля как, например, ступицы передних колес, подшипники водяного насоса, распределитель зажигания.

Слайд 34

Описание слайда:

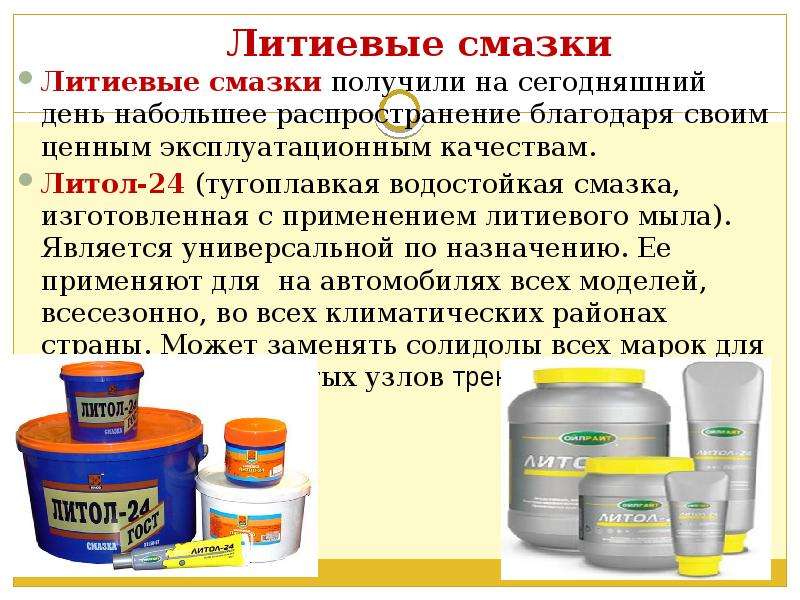

Литиевые смазки Литиевые смазки получили на сегодняшний день набольшее распространение благодаря своим ценным эксплуатационным качествам. Литол-24 (тугоплавкая водостойкая смазка, изготовленная с применением литиевого мыла). Является универсальной по назначению. Ее применяют для на автомобилях всех моделей, всесезонно, во всех климатических районах страны. Может заменять солидолы всех марок для смазывания открытых узлов трения.

Слайд 35

Описание слайда:

ЦИАТИМ-201 (тугоплавкая литиевая смазка). Всесезонно используется для смазывания втулок валика прерывателя-распределителя, подшипников генератора, гибкого вала спидометра, замков и петель дверей, тяг привода, заключенных в оболочки, шарниров рулевых тяг (при их сборке). Ее можно применять вместо смазки Литол-24 при работе автомобилей на Крайнем севере.

Слайд 36

Описание слайда:

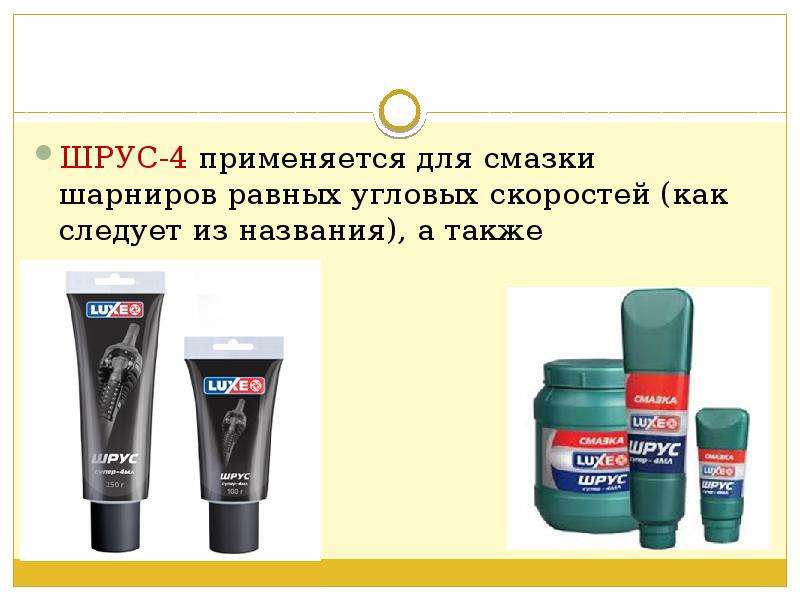

ШРУС-4 применяется для смазки шарниров равных угловых скоростей (как следует из названия), а также подшипников.

Слайд 37

Описание слайда:

Маркировка отечественных смазок 1. Наименование марок пластичных смазок условно, состоит из одного слова, а для различных модификаций одной смазки, дополнительно к наименованию допускается использование буквенных или цифровых индексов. Например: солидол «Ж», Литол-24 и т. д. 2. Обозначение пластичных смазок указывается во вводной части нормативно-технической документации. Это обозначение состоит из пяти буквенных или цифровых индексов, характеризующих назначение, состав и некоторые свойства смазок. На первом месте в обозначении указывается назначение пластичной смазки. На втором месте в обозначении указывают тип загустителя. Тип загустителя обозначают буквами русского алфавита в соответствии с индексами

Слайд 38

Описание слайда:

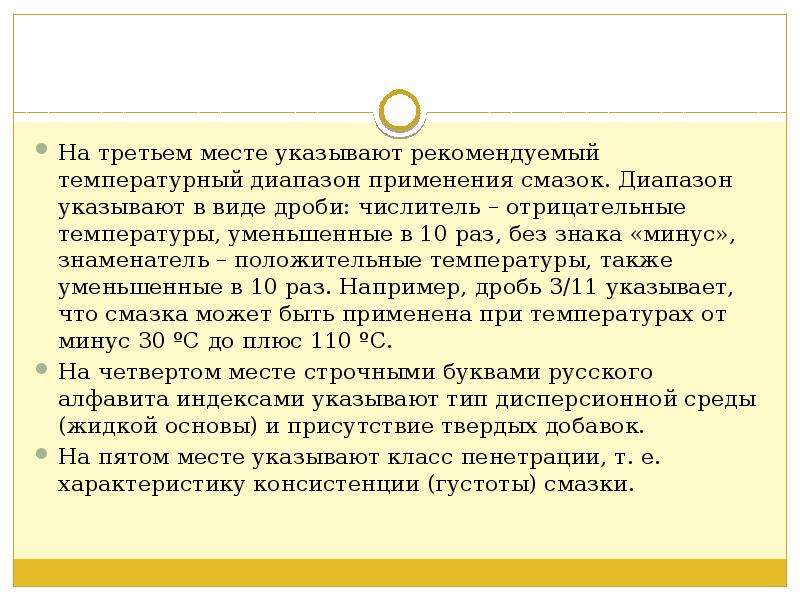

На третьем месте указывают рекомендуемый температурный диапазон применения смазок. Диапазон указывают в виде дроби: числитель – отрицательные температуры, уменьшенные в 10 раз, без знака «минус», знаменатель – положительные температуры, также уменьшенные в 10 раз. Например, дробь 3/11 указывает, что смазка может быть применена при температурах от минус 30 ºC до плюс 110 ºC. На четвертом месте строчными буквами русского алфавита индексами указывают тип дисперсионной среды (жидкой основы) и присутствие твердых добавок. На пятом месте указывают класс пенетрации, т. е. характеристику консистенции (густоты) смазки.

Слайд 39

Описание слайда:

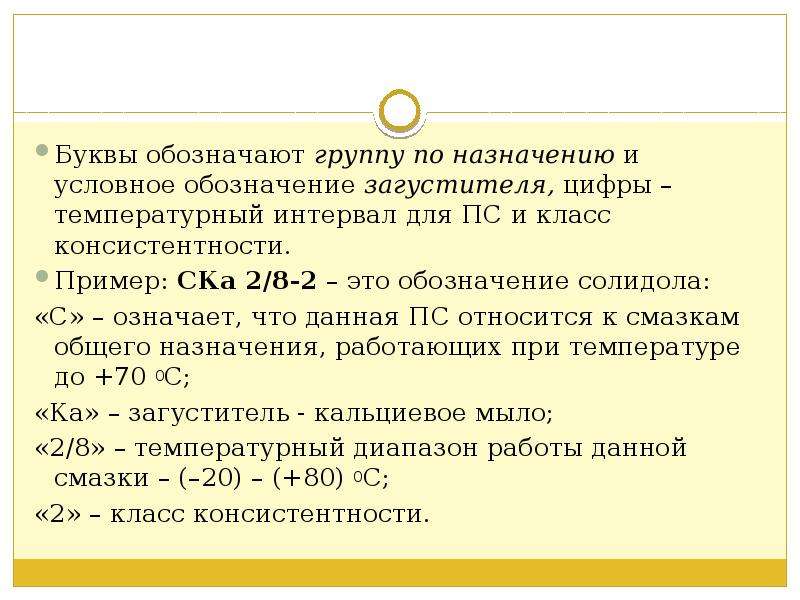

Буквы обозначают группу по назначению и условное обозначение загустителя, цифры – температурный интервал для ПС и класс консистентности. Пример: СКа 2/8-2 – это обозначение солидола: «С» – означает, что данная ПС относится к смазкам общего назначения, работающих при температуре до +70 0С; «Ка» – загуститель - кальциевое мыло; «2/8» – температурный диапазон работы данной смазки – (–20) – (+80) 0С; «2» – класс консистентности.

Слайд 40

Описание слайда:

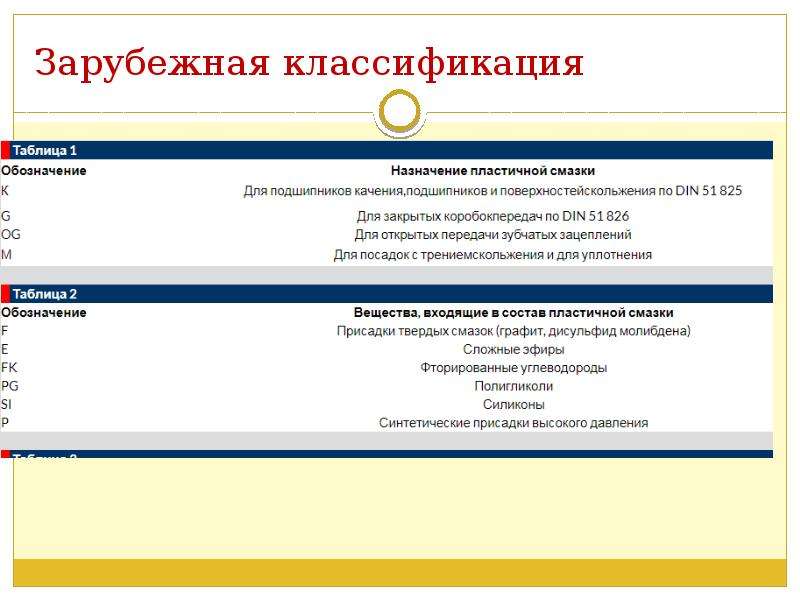

Зарубежная классификация

Слайд 41

Описание слайда:

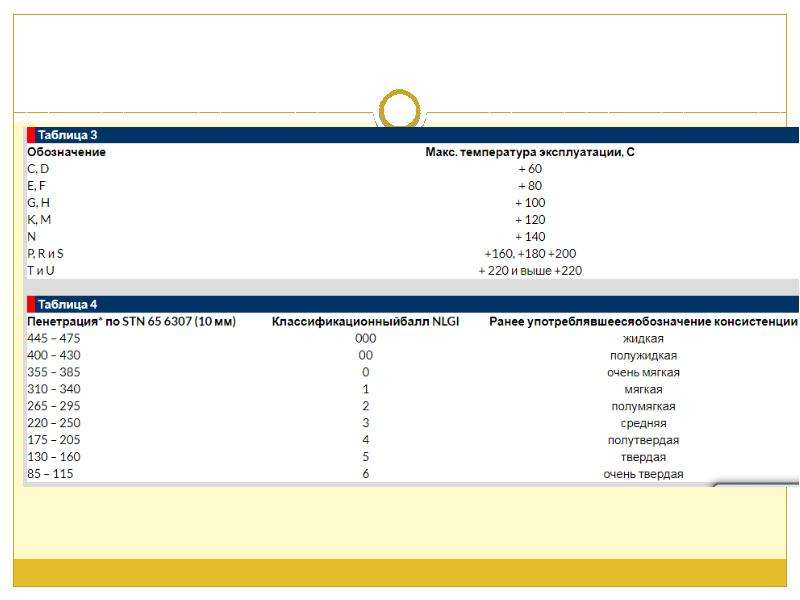

Слайд 42

Описание слайда:

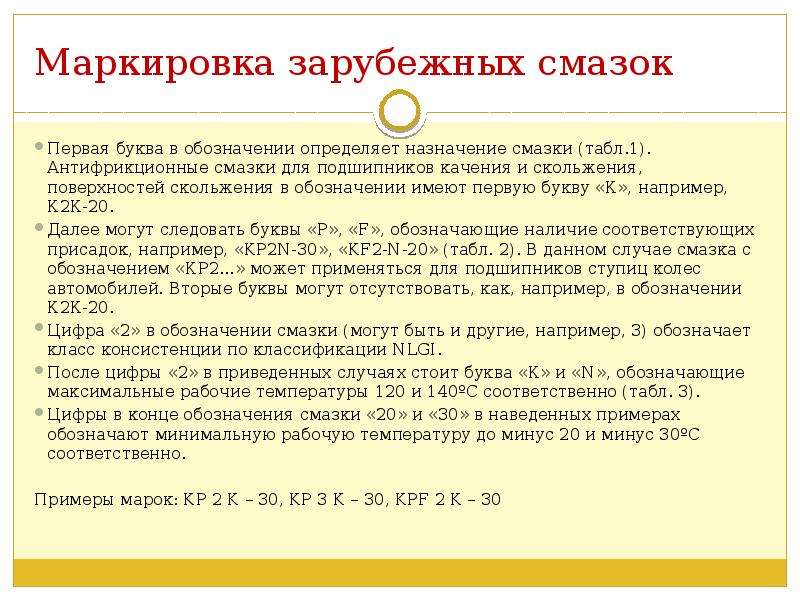

Маркировка зарубежных смазок Первая буква в обозначении определяет назначение смазки (табл.1). Антифрикционные смазки для подшипников качения и скольжения, поверхностей скольжения в обозначении имеют первую букву «К», например, К2К-20. Далее могут следовать буквы «P», «F», обозначающие наличие соответствующих присадок, например, «KP2N-30», «KF2-N-20» (табл. 2). В данном случае смазка с обозначением «КР2...» может применяться для подшипников ступиц колес автомобилей. Вторые буквы могут отсутствовать, как, например, в обозначении К2К-20. Цифра «2» в обозначении смазки (могут быть и другие, например, 3) обозначает класс консистенции по классификации NLGI. После цифры «2» в приведенных случаях стоит буква «К» и «N», обозначающие максимальные рабочие температуры 120 и 140ºС соответственно (табл. 3). Цифры в конце обозначения смазки «20» и «30» в наведенных примерах обозначают минимальную рабочую температуру до минус 20 и минус 30ºС соответственно. Примеры марок: KP 2 K – 30, KP 3 K – 30, KPF 2 K – 30
