Слайд 1

Описание слайда:

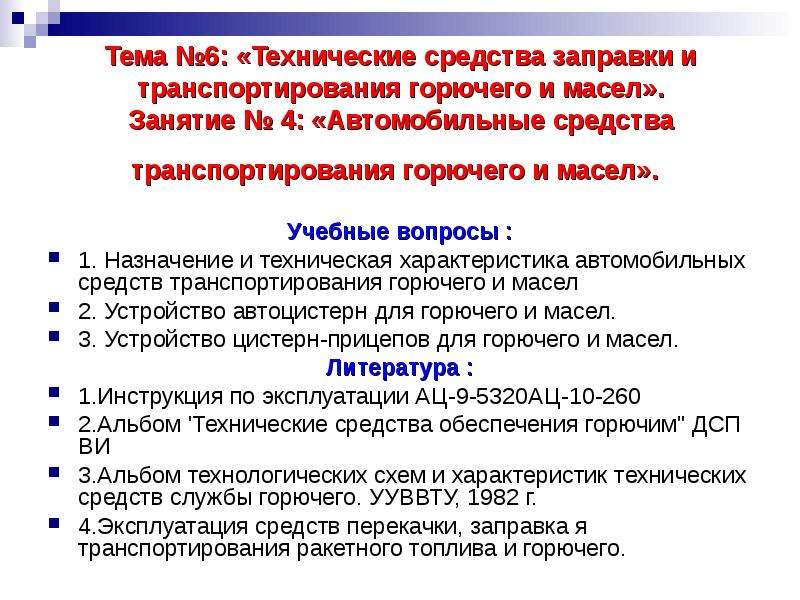

Тема №6: «Технические средства заправки и транспортирования горючего и масел». Занятие № 4: «Автомобильные средства транспортирования горючего и масел». Учебные вопросы : 1. Назначение и техническая характеристика автомобильных средств транспортирования горючего и масел 2. Устройство автоцистерн для горючего и масел. 3. Устройство цистерн-прицепов для горючего и масел. Литература : 1.Инструкция по эксплуатации АЦ-9-5320АЦ-10-260 2.Альбом 'Технические средства обеспечения горючим" ДСП ВИ 3.Альбом технологических схем и характеристик технических средств службы горючего. УУВВТУ, 1982 г. 4.Эксплуатация средств перекачки, заправка я транспортирования ракетного топлива и горючего.

Слайд 2

Описание слайда:

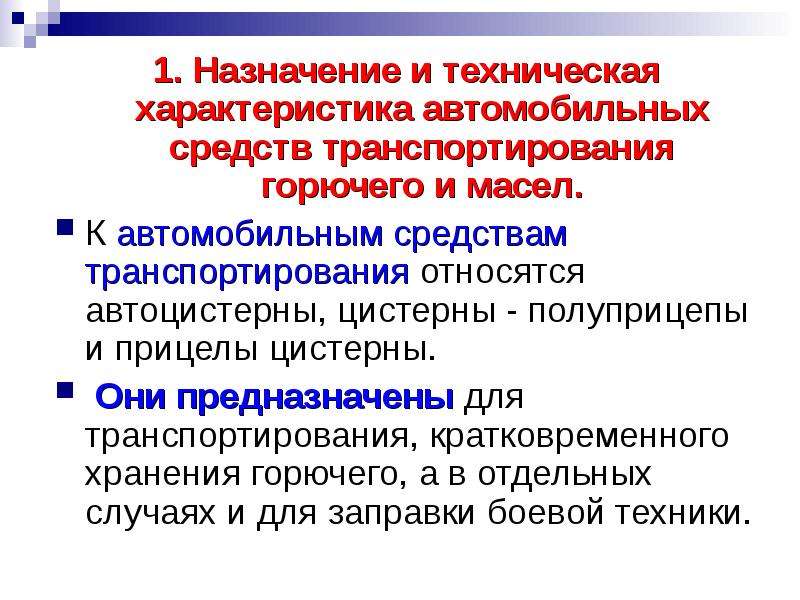

1. Назначение и техническая характеристика автомобильных средств транспортирования горючего и масел. 1. Назначение и техническая характеристика автомобильных средств транспортирования горючего и масел. К автомобильным средствам транспортирования относятся автоцистерны, цистерны - полуприцепы и прицелы цистерны. Они предназначены для транспортирования, кратковременного хранения горючего, а в отдельных случаях и для заправки боевой техники.

Слайд 3

Описание слайда:

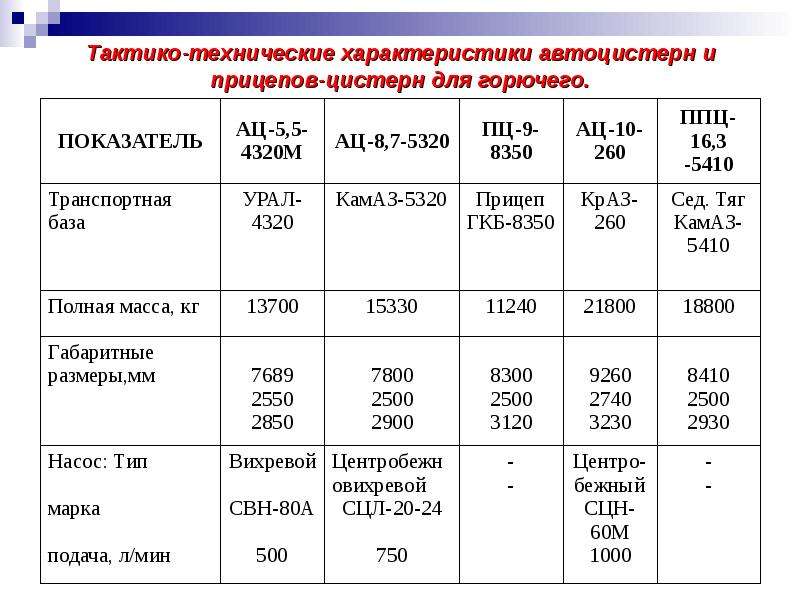

Тактико-технические характеристики автоцистерн и прицепов-цистерн для горючего.

Слайд 4

Описание слайда:

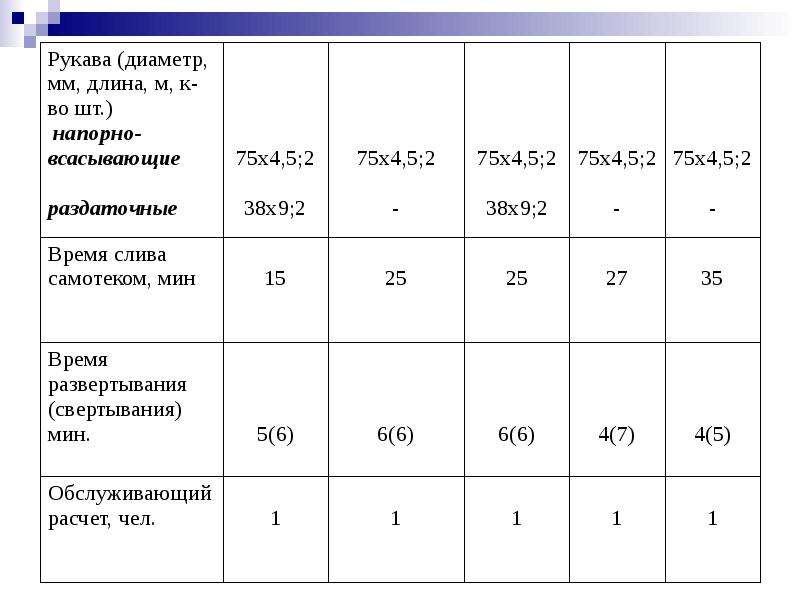

Слайд 5

Описание слайда:

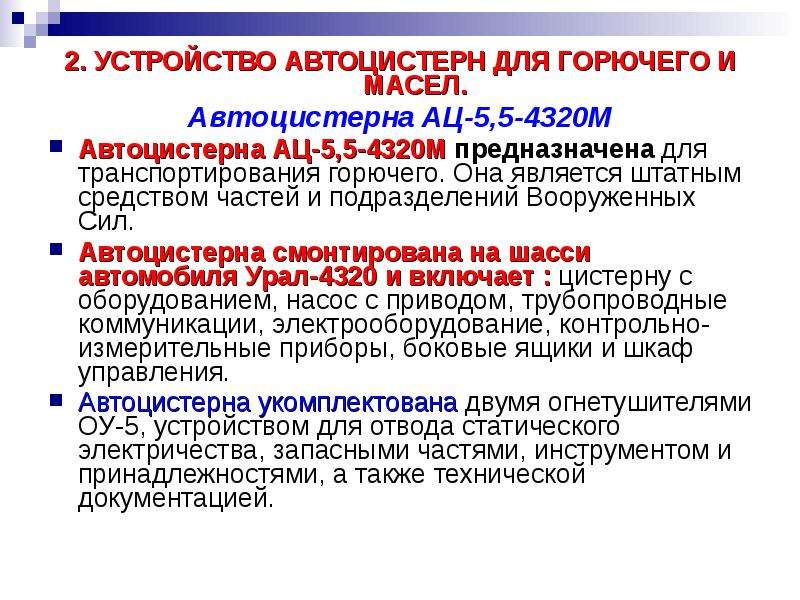

2. УСТРОЙСТВО АВТОЦИСТЕРН ДЛЯ ГОРЮЧЕГО И МАСЕЛ. 2. УСТРОЙСТВО АВТОЦИСТЕРН ДЛЯ ГОРЮЧЕГО И МАСЕЛ. Автоцистерна АЦ-5,5-4320М Автоцистерна АЦ-5,5-4320М предназначена для транспортирования горючего. Она является штатным средством частей и подразделений Вооруженных Сил. Автоцистерна смонтирована на шасси автомобиля Урал-4320 и включает : цистерну с оборудованием, насос с приводом, трубопроводные коммуникации, электрооборудование, контрольно-измерительные приборы, боковые ящики и шкаф управления. Автоцистерна укомплектована двумя огнетушителями ОУ-5, устройством для отвода статического электричества, запасными частями, инструментом и принадлежностями, а также технической документацией.

Слайд 6

Описание слайда:

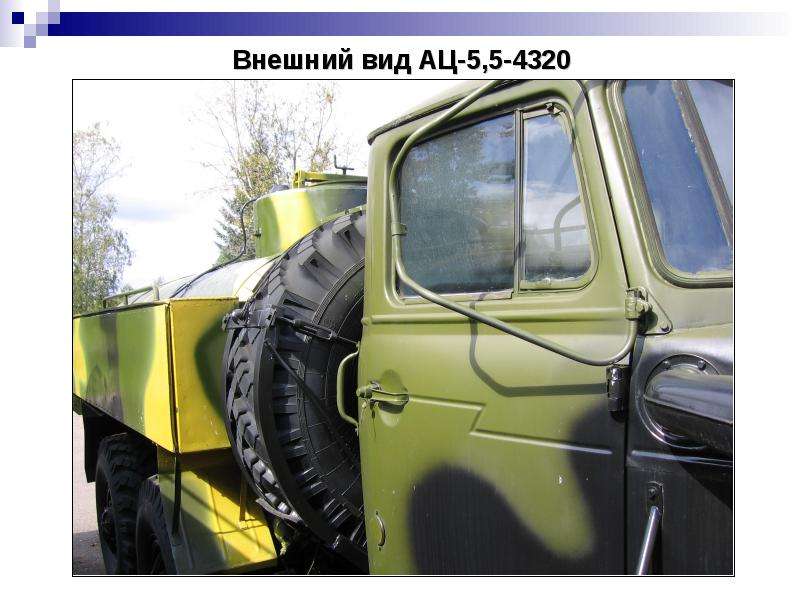

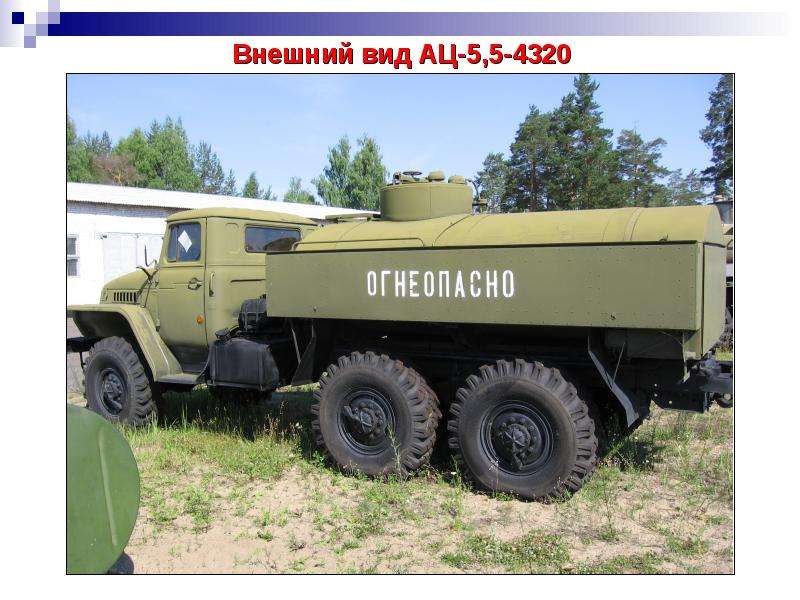

Внешний вид АЦ-5,5-4320

Слайд 7

Описание слайда:

Автоцистерна АЦ-5,5-4320

Слайд 8

Описание слайда:

Внешний вид АЦ-5,5-4320

Слайд 9

Описание слайда:

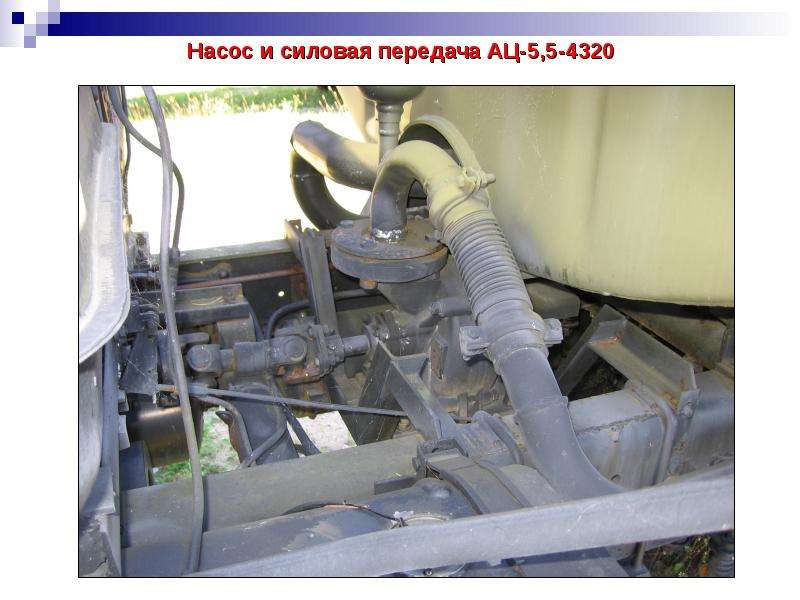

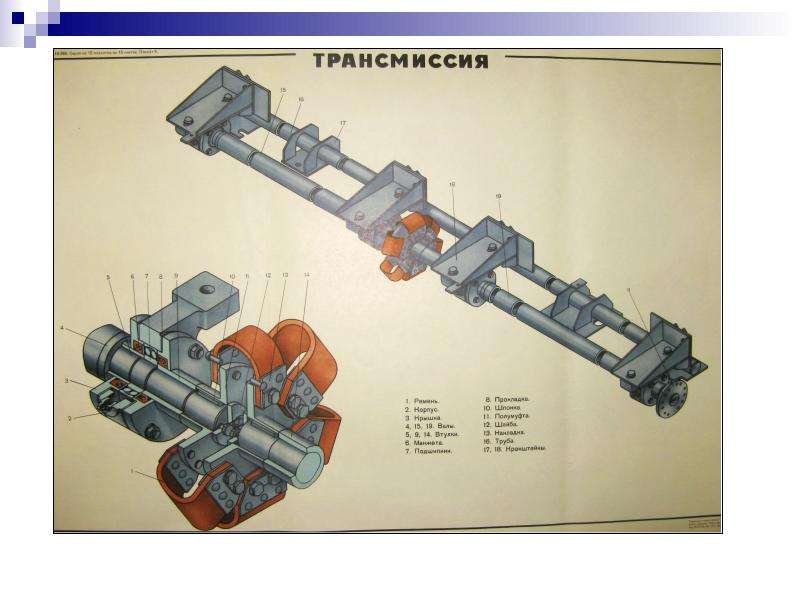

Насос и силовая передача АЦ-5,5-4320

Слайд 10

Описание слайда:

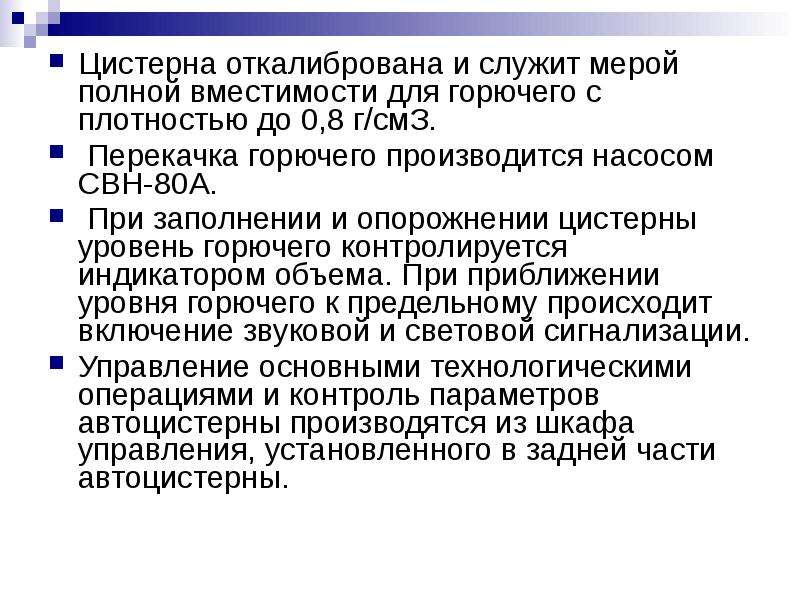

Цистерна откалибрована и служит мерой полной вместимости для горючего с плотностью до 0,8 г/смЗ. Цистерна откалибрована и служит мерой полной вместимости для горючего с плотностью до 0,8 г/смЗ. Перекачка горючего производится насосом СВН-80А. При заполнении и опорожнении цистерны уровень горючего контролируется индикатором объема. При приближении уровня горючего к предельному происходит включение звуковой и световой сигнализации. Управление основными технологическими операциями и контроль параметров автоцистерны производятся из шкафа управления, установленного в задней части автоцистерны.

Слайд 11

Описание слайда:

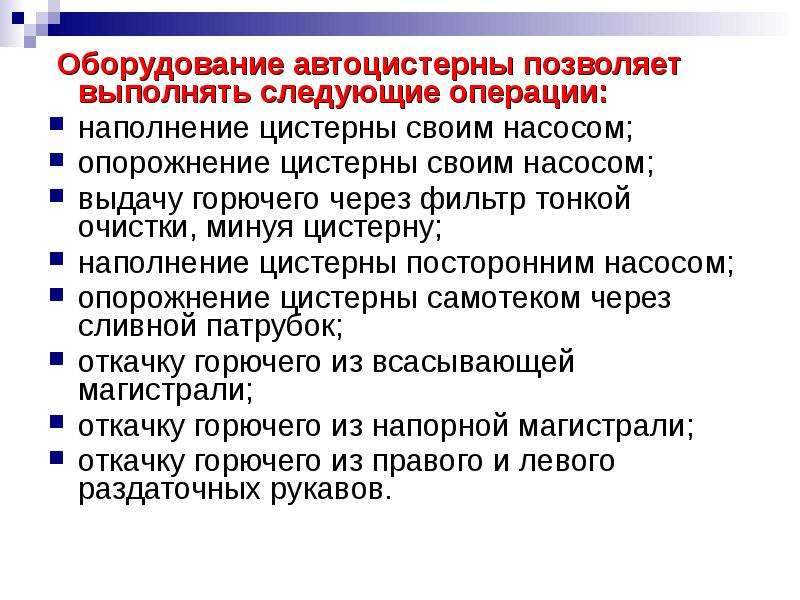

Оборудование автоцистерны позволяет выполнять следующие операции: Оборудование автоцистерны позволяет выполнять следующие операции: наполнение цистерны своим насосом; опорожнение цистерны своим насосом; выдачу горючего через фильтр тонкой очистки, минуя цистерну; наполнение цистерны посторонним насосом; опорожнение цистерны самотеком через сливной патрубок; откачку горючего из всасывающей магистрали; откачку горючего из напорной магистрали; откачку горючего из правого и левого раздаточных рукавов.

Слайд 12

Описание слайда:

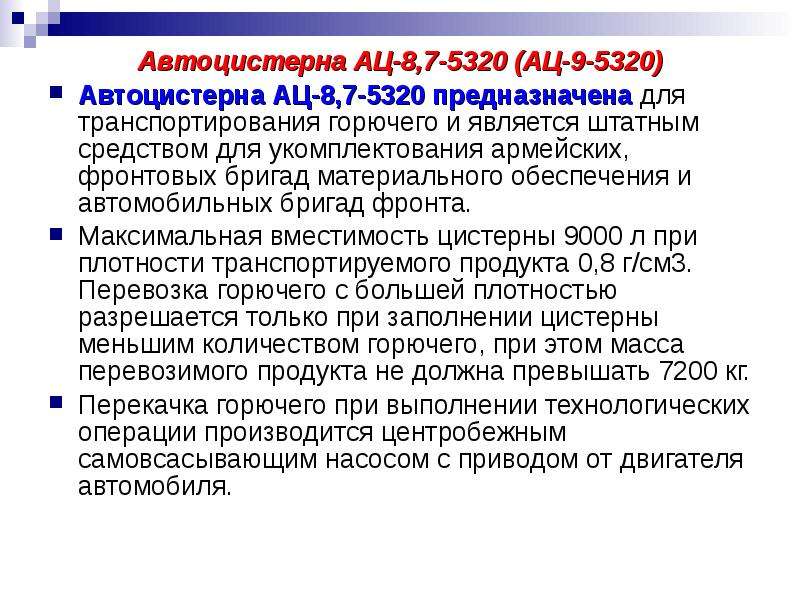

Автоцистерна АЦ-8,7-5320 (АЦ-9-5320) Автоцистерна АЦ-8,7-5320 (АЦ-9-5320) Автоцистерна АЦ-8,7-5320 предназначена для транспортирования горючего и является штатным средством для укомплектования армейских, фронтовых бригад материального обеспечения и автомобильных бригад фронта. Максимальная вместимость цистерны 9000 л при плотности транспортируемого продукта 0,8 г/см3. Перевозка горючего с большей плотностью разрешается только при заполнении цистерны меньшим количеством горючего, при этом масса перевозимого продукта не должна превышать 7200 кг. Перекачка горючего при выполнении технологических операции производится центробежным самовсасывающим насосом с приводом от двигателя автомобиля.

Слайд 13

Описание слайда:

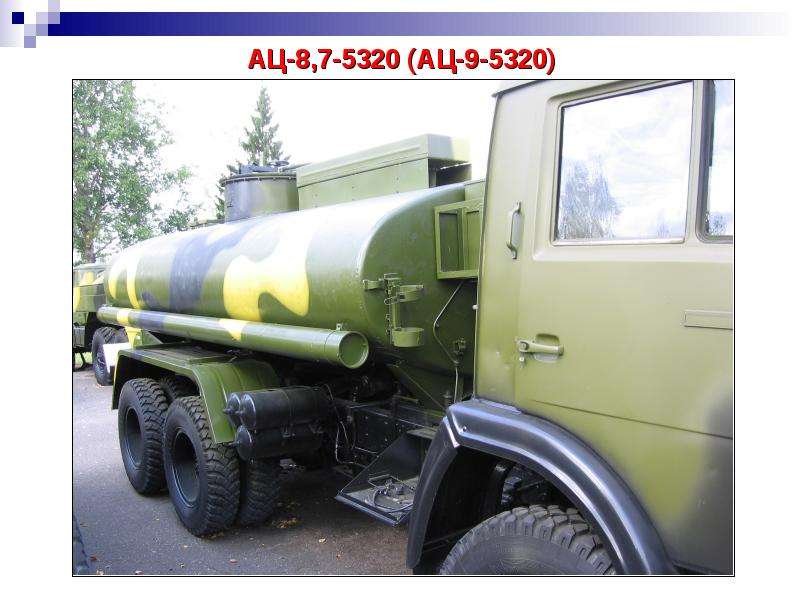

АЦ-8,7-5320 (АЦ-9-5320)

Слайд 14

Описание слайда:

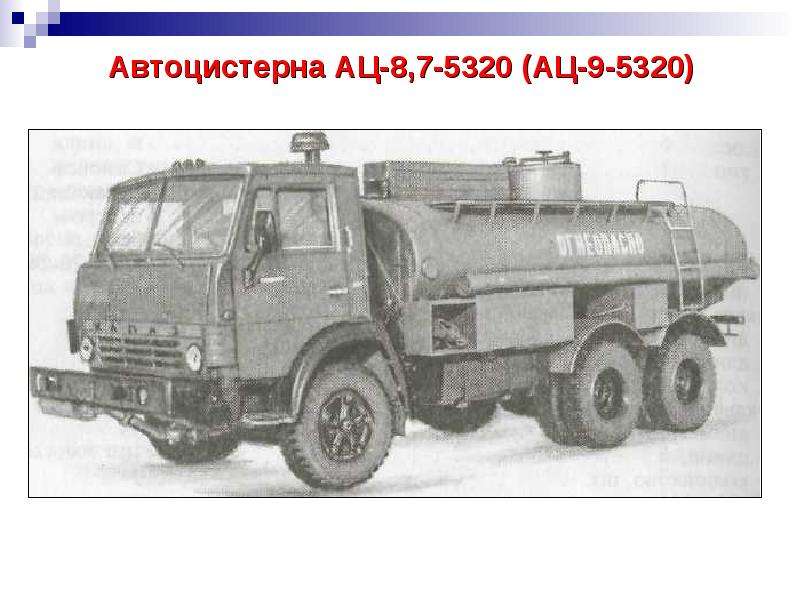

Автоцистерна АЦ-8,7-5320 (АЦ-9-5320)

Слайд 15

Описание слайда:

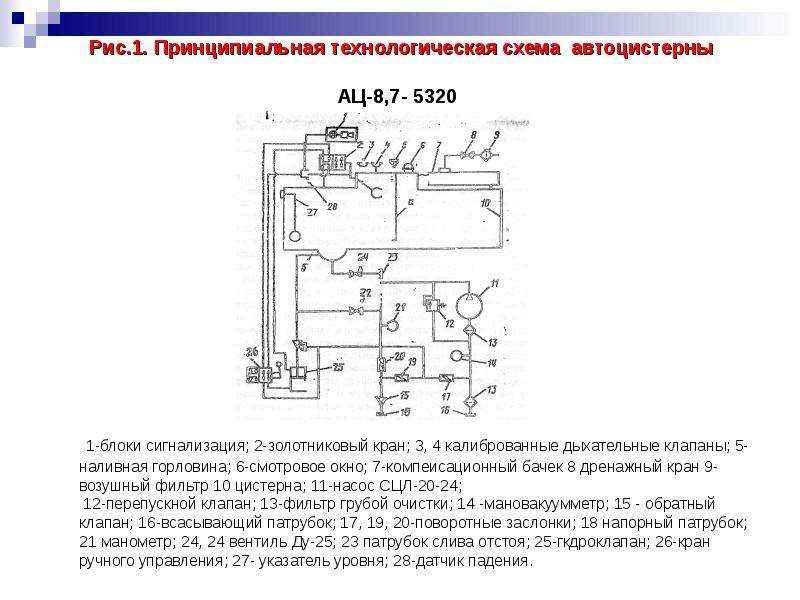

Рис.1. Принципиальная технологическая схема автоцистерны АЦ-8,7- 5320 1-блоки сигнализация; 2-золотниковый кран; 3, 4 калиброванные дыхательные клапаны; 5-наливная горловина; 6-смотровое окно; 7-компеисационный бачек 8 дренажный кран 9-возушный фильтр 10 цистерна; 11-насос СЦЛ-20-24; 12-перепускной клапан; 13-фильтр грубой очистки; 14 -мановакуумметр; 15 - обратный клапан; 16-всасывающий патрубок; 17, 19, 20-поворотные заслонки; 18 напорный патрубок; 21 манометр; 24, 24 вентиль Ду-25; 23 патрубок слива отстоя; 25-гкдроклапан; 26-кран ручного управления; 27- указатель уровня; 28-датчик падения.

Слайд 16

Описание слайда:

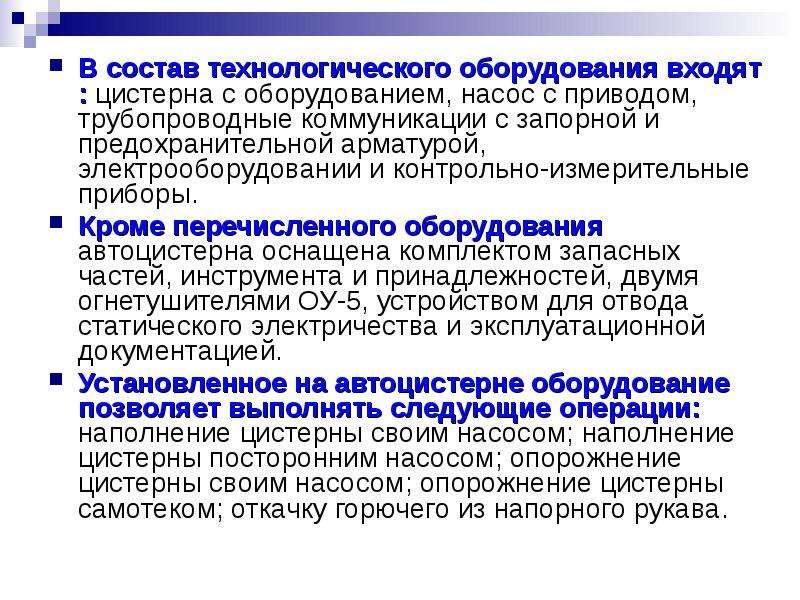

В состав технологического оборудования входят : цистерна с оборудованием, насос с приводом, трубопроводные коммуникации с запорной и предохранительной арматурой, электрооборудовании и контрольно-измерительные приборы. В состав технологического оборудования входят : цистерна с оборудованием, насос с приводом, трубопроводные коммуникации с запорной и предохранительной арматурой, электрооборудовании и контрольно-измерительные приборы. Кроме перечисленного оборудования автоцистерна оснащена комплектом запасных частей, инструмента и принадлежностей, двумя огнетушителями ОУ-5, устройством для отвода статического электричества и эксплуатационной документацией. Установленное на автоцистерне оборудование позволяет выполнять следующие операции: наполнение цистерны своим насосом; наполнение цистерны посторонним насосом; опорожнение цистерны своим насосом; опорожнение цистерны самотеком; откачку горючего из напорного рукава.

Слайд 17

Описание слайда:

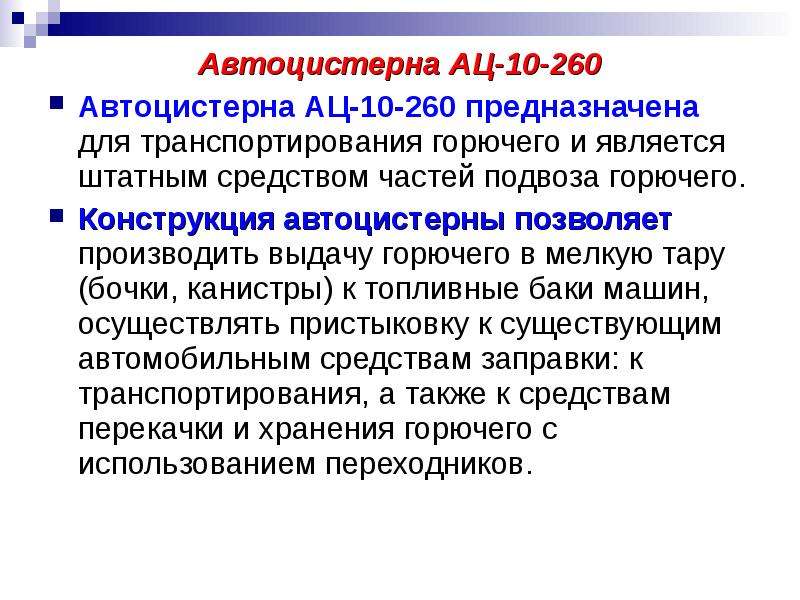

Автоцистерна АЦ-10-260 Автоцистерна АЦ-10-260 Автоцистерна АЦ-10-260 предназначена для транспортирования горючего и является штатным средством частей подвоза горючего. Конструкция автоцистерны позволяет производить выдачу горючего в мелкую тару (бочки, канистры) к топливные баки машин, осуществлять пристыковку к существующим автомобильным средствам заправки: к транспортирования, а также к средствам перекачки и хранения горючего с использованием переходников.

Слайд 18

Описание слайда:

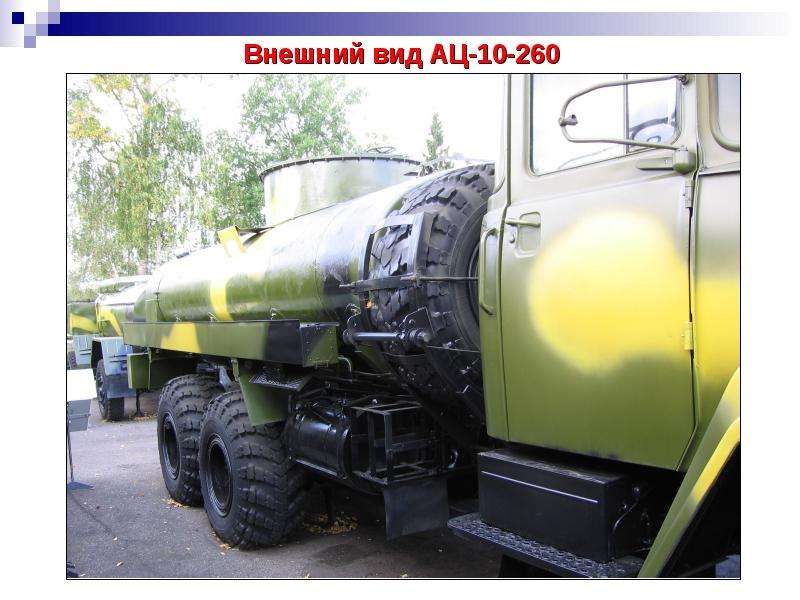

Внешний вид АЦ-10-260

Слайд 19

Описание слайда:

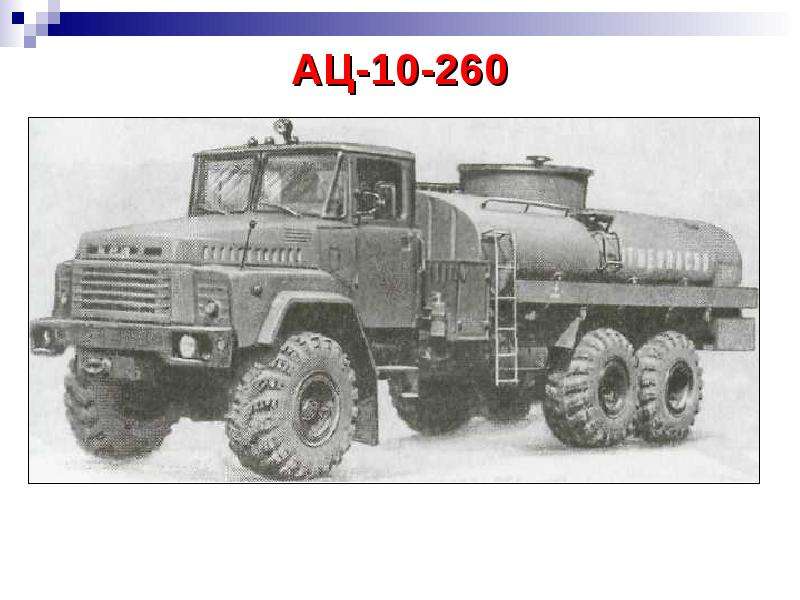

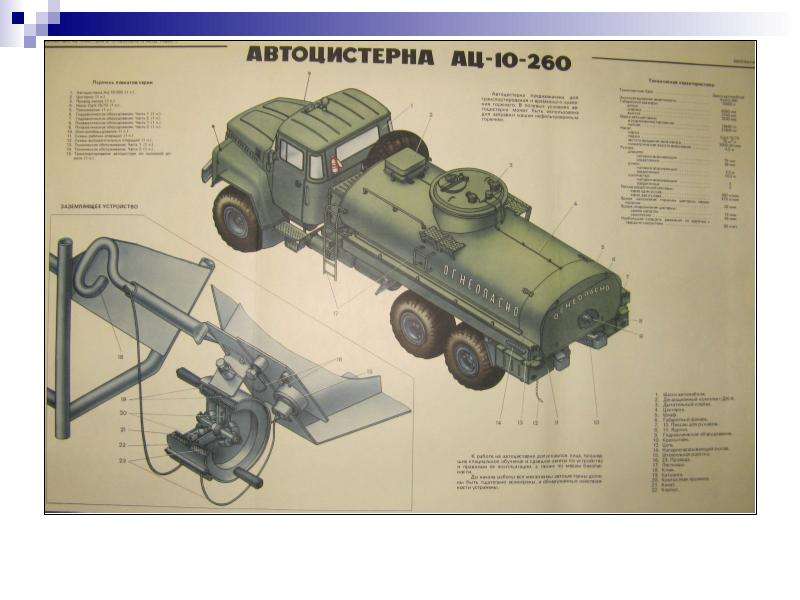

АЦ-10-260

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Рис.2. Принципиальная технологическая схема автоцистерны АЦ-10-260: 1-дыхательный клапан Ду-45 с пневмоприводом; 2-датчик отсечного устройства; 3-люк-лаз; 4-дыхательные клапаны; 5-вентильДу-32; 6, 18-задвижа Ду-65, 7-электропневматический крен, 8-пневмоконтакг; 9-манометр; 10-воздушный балон; 11-вентиль Ду-6; 12-воздушный фильтр; 13-воздухораспредслитель; 14-отсечной клапан; 15, 16, 23, 25, 27, 28-поворотные заслонки; 17-предохранителъко перепускной клапан; 19-насос CЦН-6OM; 20-фильтр грубой очистки; 21-мановакуумметр; 22-патрубок постоянной пристыковки; 24-всасывающий патрубок; 26-напорный патрубок; 23-радаточтные рукава Ду-38; 30-раздаточяые краны РКТ-32; а - труба для налива верхним способом; б-напорно-всасывающая труба.

Слайд 23

Описание слайда:

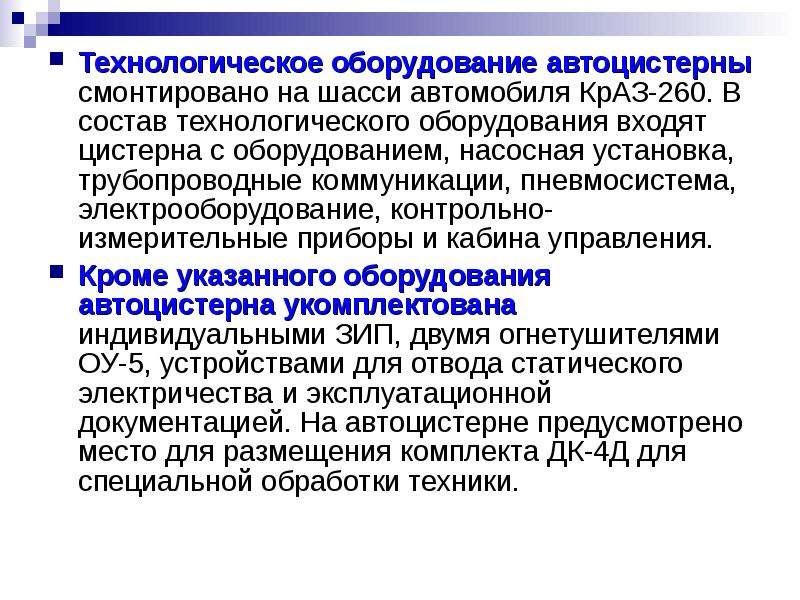

Технологическое оборудование автоцистерны смонтировано на шасси автомобиля КрАЗ-260. В состав технологического оборудования входят цистерна с оборудованием, насосная установка, трубопроводные коммуникации, пневмосистема, электрооборудование, контрольно-измерительные приборы и кабина управления. Технологическое оборудование автоцистерны смонтировано на шасси автомобиля КрАЗ-260. В состав технологического оборудования входят цистерна с оборудованием, насосная установка, трубопроводные коммуникации, пневмосистема, электрооборудование, контрольно-измерительные приборы и кабина управления. Кроме указанного оборудования автоцистерна укомплектована индивидуальными ЗИП, двумя огнетушителями ОУ-5, устройствами для отвода статического электричества и эксплуатационной документацией. На автоцистерне предусмотрено место для размещения комплекта ДК-4Д для специальной обработки техники.

Слайд 24

Описание слайда:

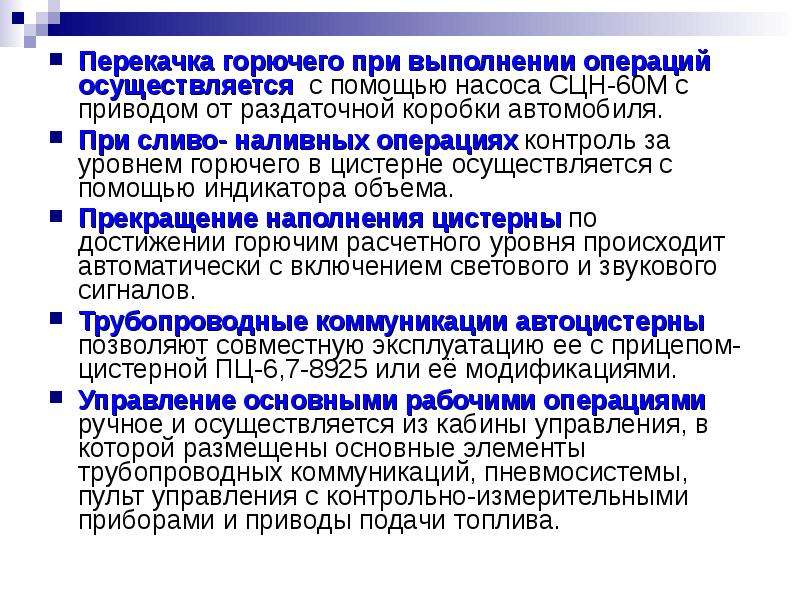

Перекачка горючего при выполнении операций осуществляется с помощью насоса СЦН-60М с приводом от раздаточной коробки автомобиля. Перекачка горючего при выполнении операций осуществляется с помощью насоса СЦН-60М с приводом от раздаточной коробки автомобиля. При сливо- наливных операциях контроль за уровнем горючего в цистерне осуществляется с помощью индикатора объема. Прекращение наполнения цистерны по достижении горючим расчетного уровня происходит автоматически с включением светового и звукового сигналов. Трубопроводные коммуникации автоцистерны позволяют совместную эксплуатацию ее с прицепом-цистерной ПЦ-6,7-8925 или её модификациями. Управление основными рабочими операциями ручное и осуществляется из кабины управления, в которой размещены основные элементы трубопроводных коммуникаций, пневмосистемы, пульт управления с контрольно-измерительными приборами и приводы подачи топлива.

Слайд 25

Описание слайда:

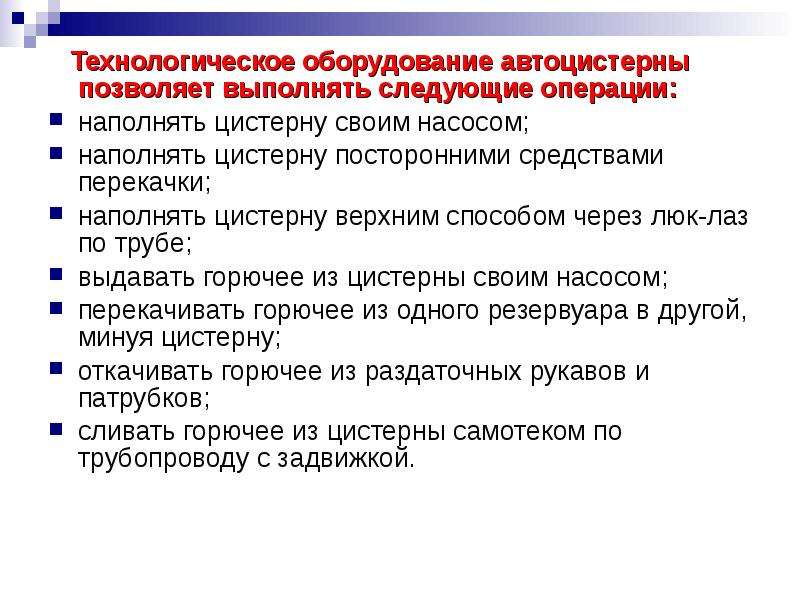

Технологическое оборудование автоцистерны позволяет выполнять следующие операции: Технологическое оборудование автоцистерны позволяет выполнять следующие операции: наполнять цистерну своим насосом; наполнять цистерну посторонними средствами перекачки; наполнять цистерну верхним способом через люк-лаз по трубе; выдавать горючее из цистерны своим насосом; перекачивать горючее из одного резервуара в другой, минуя цистерну; откачивать горючее из раздаточных рукавов и патрубков; сливать горючее из цистерны самотеком по трубопроводу с задвижкой.

Слайд 26

Описание слайда:

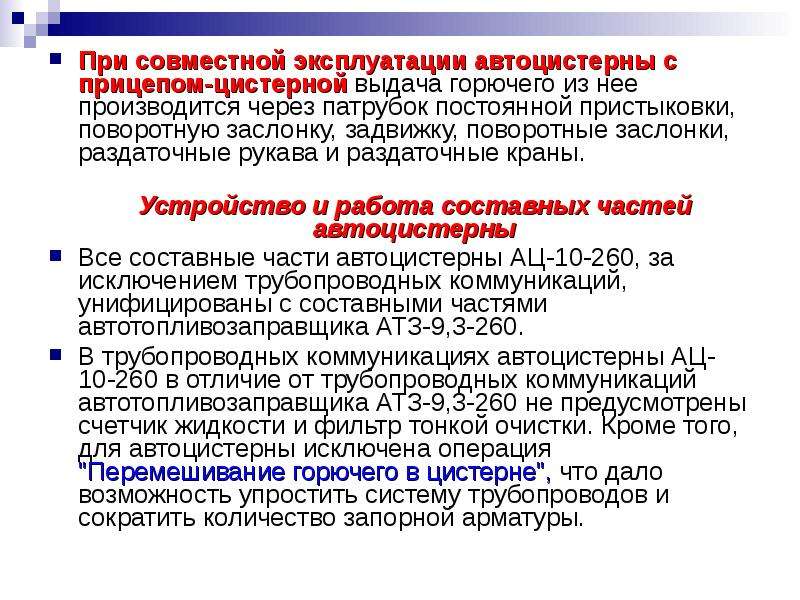

При совместной эксплуатации автоцистерны с прицепом-цистерной выдача горючего из нее производится через патрубок постоянной пристыковки, поворотную заслонку, задвижку, поворотные заслонки, раздаточные рукава и раздаточные краны. При совместной эксплуатации автоцистерны с прицепом-цистерной выдача горючего из нее производится через патрубок постоянной пристыковки, поворотную заслонку, задвижку, поворотные заслонки, раздаточные рукава и раздаточные краны. Устройство и работа составных частей автоцистерны Все составные части автоцистерны АЦ-10-260, за исключением трубопроводных коммуникаций, унифицированы с составными частями автотопливозаправщика АТЗ-9,3-260. В трубопроводных коммуникациях автоцистерны АЦ-10-260 в отличие от трубопроводных коммуникаций автотопливозаправщика АТЗ-9,3-260 не предусмотрены счетчик жидкости и фильтр тонкой очистки. Кроме того, для автоцистерны исключена операция "Перемешивание горючего в цистерне", что дало возможность упростить систему трубопроводов и сократить количество запорной арматуры.

Слайд 27

Описание слайда:

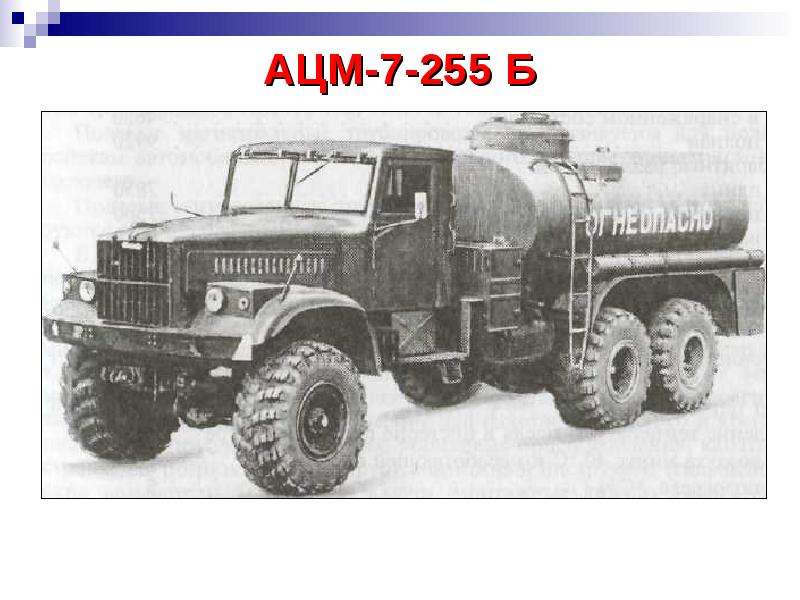

АЦМ-7-255 Б

Слайд 28

Описание слайда:

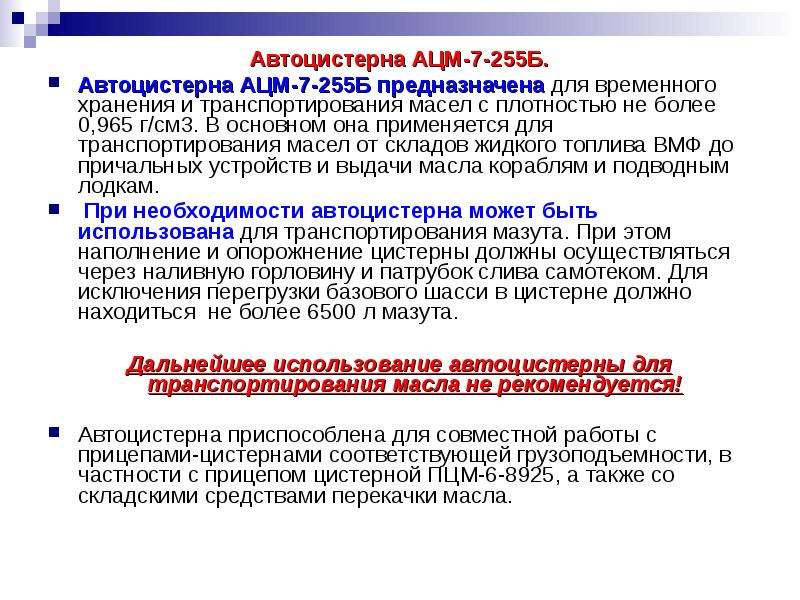

Автоцистерна АЦМ-7-255Б. Автоцистерна АЦМ-7-255Б. Автоцистерна АЦМ-7-255Б предназначена для временного хранения и транспортирования масел с плотностью не более 0,965 г/см3. В основном она применяется для транспортирования масел от складов жидкого топлива ВМФ до причальных устройств и выдачи масла кораблям и подводным лодкам. При необходимости автоцистерна может быть использована для транспортирования мазута. При этом наполнение и опорожнение цистерны должны осуществляться через наливную горловину и патрубок слива самотеком. Для исключения перегрузки базового шасси в цистерне должно находиться не более 6500 л мазута. Дальнейшее использование автоцистерны для транспортирования масла не рекомендуется! Автоцистерна приспособлена для совместной работы с прицепами-цистернами соответствующей грузоподъемности, в частности с прицепом цистерной ПЦМ-6-8925, а также со складскими средствами перекачки масла.

Слайд 29

Описание слайда:

Рис.3. Принципиальная технологическая схема автоцистерны АЦМ-7-255Б 1-наливная горловина; 2-дыхательный клапан; 3-сигнализатор уровня; 4-цистерна; 5, 7, 8, 20, 22 24 муфтовые краны; 6- перепускной клапан; 9-всасывающий патрубок; 10-патрубок постоянной пристыковки с прицепом-цистерной; 11-фильтр грубой очистки; 12-катрубок заливки насоса: 13-мановакуумметр; 14-насос Ш-40-6-18/4Б; 15 - редуктор; 16 - карданный вал; 17-коробка отбора мощности; 18-раздаточиая коробка; 19-напорный патрубок; 21 – манометр; 23–фильтр тонкой очистки; 25,35-вентиль Ду25; 26-дифференциальный манометр; 27-коробка передач; 29-глушитель; 30-переключатель газов; 31 -штуцер для присоединена источников пара; 32-теллообменник; 33-указатель уровня масла; 34-поворотная заслонка.

Слайд 30

Описание слайда:

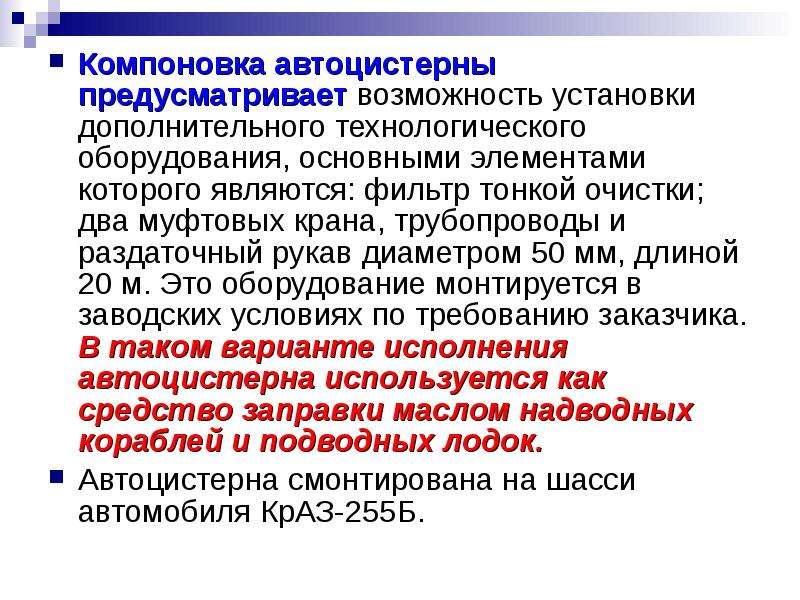

Компоновка автоцистерны предусматривает возможность установки дополнительного технологического оборудования, основными элементами которого являются: фильтр тонкой очистки; два муфтовых крана, трубопроводы и раздаточный рукав диаметром 50 мм, длиной 20 м. Это оборудование монтируется в заводских условиях по требованию заказчика. В таком варианте исполнения автоцистерна используется как средство заправки маслом надводных кораблей и подводных лодок. Компоновка автоцистерны предусматривает возможность установки дополнительного технологического оборудования, основными элементами которого являются: фильтр тонкой очистки; два муфтовых крана, трубопроводы и раздаточный рукав диаметром 50 мм, длиной 20 м. Это оборудование монтируется в заводских условиях по требованию заказчика. В таком варианте исполнения автоцистерна используется как средство заправки маслом надводных кораблей и подводных лодок. Автоцистерна смонтирована на шасси автомобиля КрАЗ-255Б.

Слайд 31

Описание слайда:

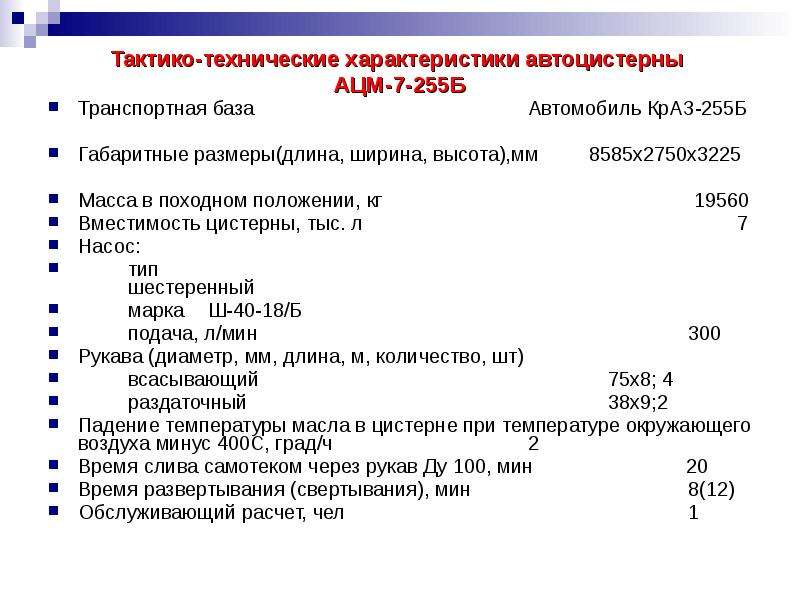

Тактико-технические характеристики автоцистерны Тактико-технические характеристики автоцистерны АЦМ-7-255Б Транспортная база Автомобиль КрАЗ-255Б Габаритные размеры(длина, ширина, высота),мм 8585х2750х3225 Масса в походном положении, кг 19560 Вместимость цистерны, тыс. л 7 Насос: тип шестеренный марка Ш-40-18/Б подача, л/мин 300 Рукава (диаметр, мм, длина, м, количество, шт) всасывающий 75х8; 4 раздаточный 38х9;2 Падение температуры масла в цистерне при температуре окружающего воздуха минус 400С, град/ч 2 Время слива самотеком через рукав Ду 100, мин 20 Время развертывания (свертывания), мин 8(12) Обслуживающий расчет, чел 1

Слайд 32

Описание слайда:

Кроме указанных операций автоцистерной выполняются операции, связанные с подогревом масла в цистерне и обогревом коммуникаций. Кроме указанных операций автоцистерной выполняются операции, связанные с подогревом масла в цистерне и обогревом коммуникаций. При длительной стоянке автоцистерны на складе подогрев масла целесообразно осуществлять с помощью пара, получаемого из табельных средств (ППК-700, ППК-1600). Допускается для разогрева масла в цистерне применять сторонние теплообменники, помещая их внутрь цистерны через люк-лаз.

Слайд 33

Описание слайда:

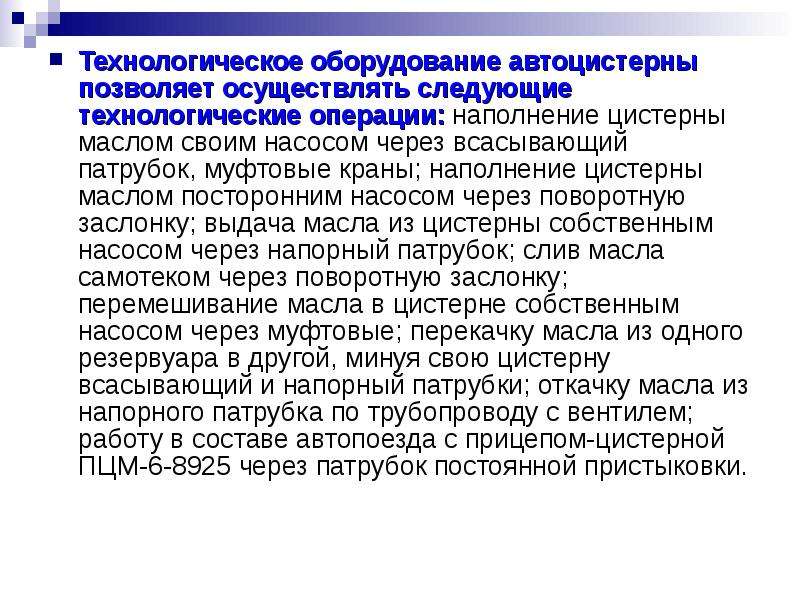

Технологическое оборудование автоцистерны позволяет осуществлять следующие технологические операции: наполнение цистерны маслом своим насосом через всасывающий патрубок, муфтовые краны; наполнение цистерны маслом посторонним насосом через поворотную заслонку; выдача масла из цистерны собственным насосом через напорный патрубок; слив масла самотеком через поворотную заслонку; перемешивание масла в цистерне собственным насосом через муфтовые; перекачку масла из одного резервуара в другой, минуя свою цистерну всасывающий и напорный патрубки; откачку масла из напорного патрубка по трубопроводу с вентилем; работу в составе автопоезда с прицепом-цистерной ПЦМ-6-8925 через патрубок постоянной пристыковки. Технологическое оборудование автоцистерны позволяет осуществлять следующие технологические операции: наполнение цистерны маслом своим насосом через всасывающий патрубок, муфтовые краны; наполнение цистерны маслом посторонним насосом через поворотную заслонку; выдача масла из цистерны собственным насосом через напорный патрубок; слив масла самотеком через поворотную заслонку; перемешивание масла в цистерне собственным насосом через муфтовые; перекачку масла из одного резервуара в другой, минуя свою цистерну всасывающий и напорный патрубки; откачку масла из напорного патрубка по трубопроводу с вентилем; работу в составе автопоезда с прицепом-цистерной ПЦМ-6-8925 через патрубок постоянной пристыковки.

Слайд 34

Описание слайда:

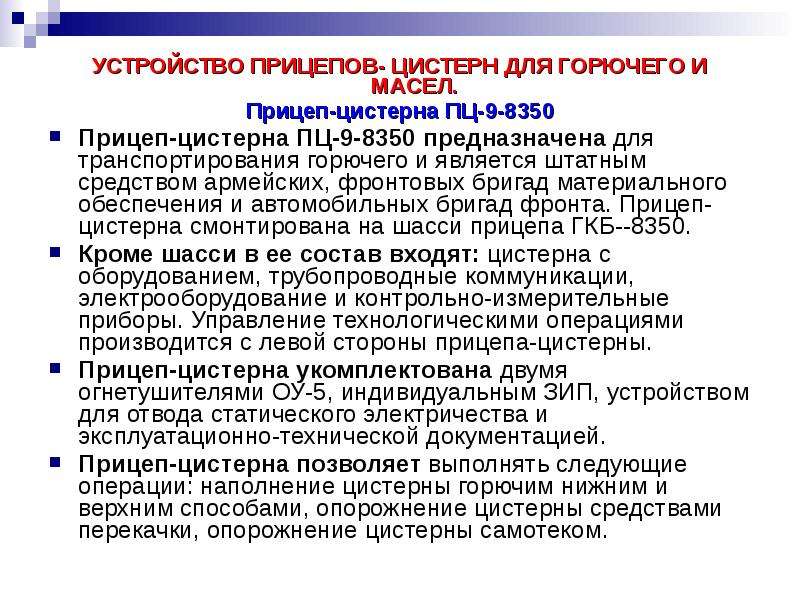

УСТРОЙСТВО ПРИЦЕПОВ- ЦИСТЕРН ДЛЯ ГОРЮЧЕГО И MACЕЛ. УСТРОЙСТВО ПРИЦЕПОВ- ЦИСТЕРН ДЛЯ ГОРЮЧЕГО И MACЕЛ. Прицеп-цистерна ПЦ-9-8350 Прицеп-цистерна ПЦ-9-8350 предназначена для транспортирования горючего и является штатным средством армейских, фронтовых бригад материального обеспечения и автомобильных бригад фронта. Прицеп-цистерна смонтирована на шасси прицепа ГКБ--8350. Кроме шасси в ее состав входят: цистерна с оборудованием, трубопроводные коммуникации, электрооборудование и контрольно-измерительные приборы. Управление технологическими операциями производится с левой стороны прицепа-цистерны. Прицеп-цистерна укомплектована двумя огнетушителями ОУ-5, индивидуальным ЗИП, устройством для отвода статического электричества и эксплуатационно-технической документацией. Прицеп-цистерна позволяет выполнять следующие операции: наполнение цистерны горючим нижним и верхним способами, опорожнение цистерны средствами перекачки, опорожнение цистерны самотеком.

Слайд 35

Описание слайда:

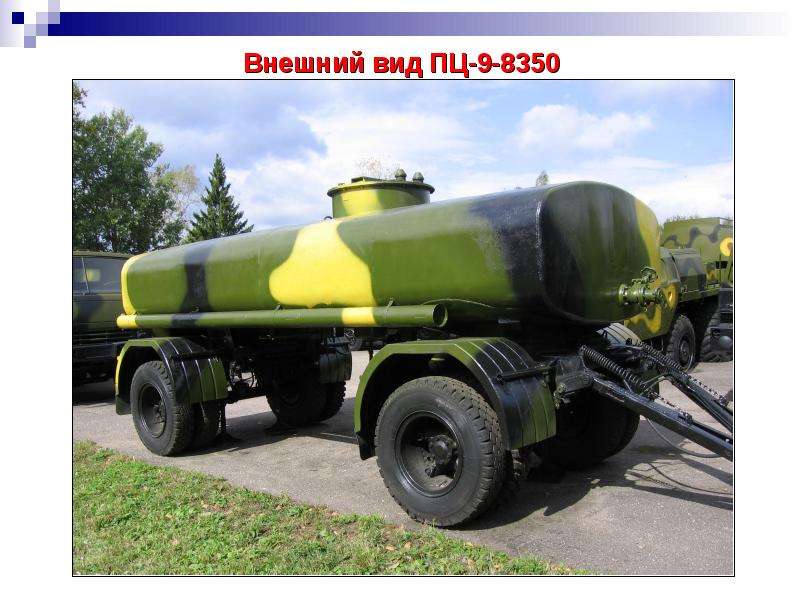

Внешний вид ПЦ-9-8350

Слайд 36

Описание слайда:

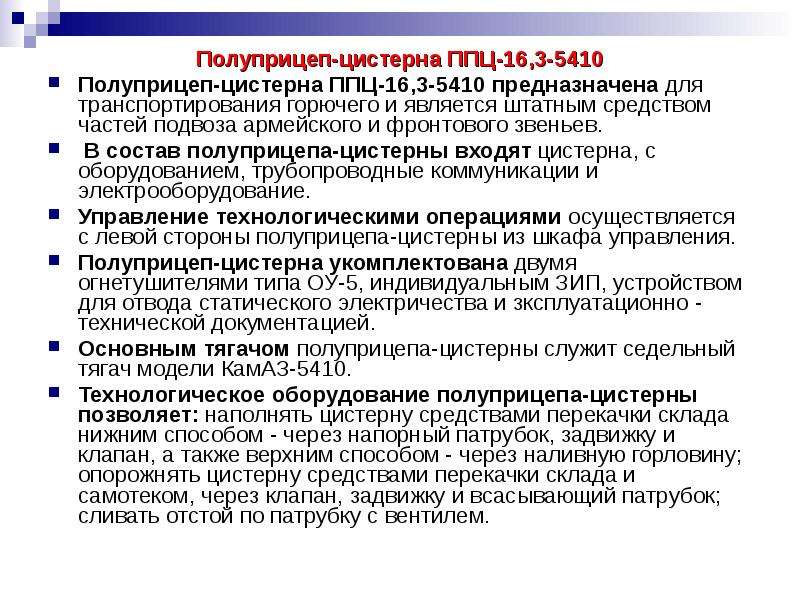

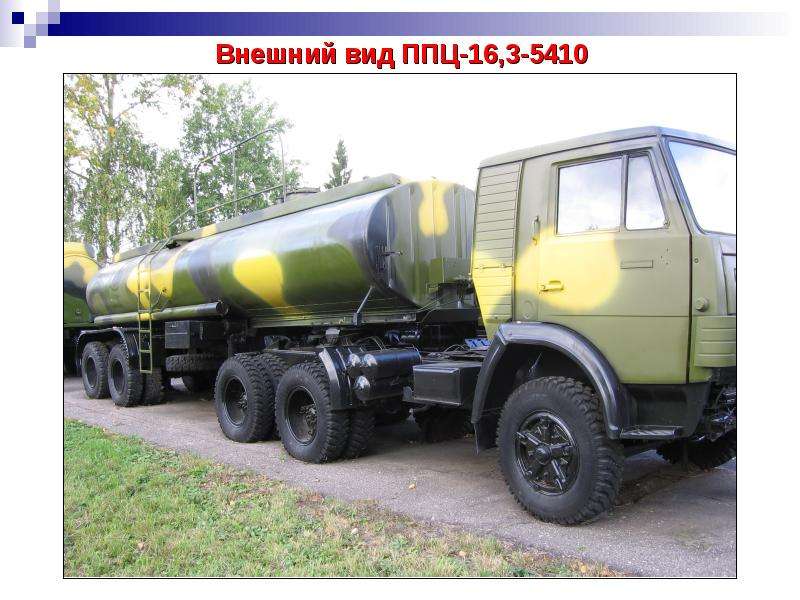

Полуприцеп-цистерна ППЦ-16,3-5410 Полуприцеп-цистерна ППЦ-16,3-5410 Полуприцеп-цистерна ППЦ-16,3-5410 предназначена для транспортирования горючего и является штатным средством частей подвоза армейского и фронтового звеньев. В состав полуприцепа-цистерны входят цистерна, с оборудованием, трубопроводные коммуникации и электрооборудование. Управление технологическими операциями осуществляется с левой стороны полуприцепа-цистерны из шкафа управления. Полуприцеп-цистерна укомплектована двумя огнетушителями типа ОУ-5, индивидуальным ЗИП, устройством для отвода статического электричества и зксплуатационно - технической документацией. Основным тягачом полуприцепа-цистерны служит седельный тягач модели КамАЗ-5410. Технологическое оборудование полуприцепа-цистерны позволяет: наполнять цистерну средствами перекачки склада нижним способом - через напорный патрубок, задвижку и клапан, а также верхним способом - через наливную горловину; опорожнять цистерну средствами перекачки склада и самотеком, через клапан, задвижку и всасывающий патрубок; сливать отстой по патрубку с вентилем.
