Слайд 1

Описание слайда:

Тема №5: Средства перекачки горючего и масел. Занятие №3: Мотонасосные установки для масел.

Слайд 2

Описание слайда:

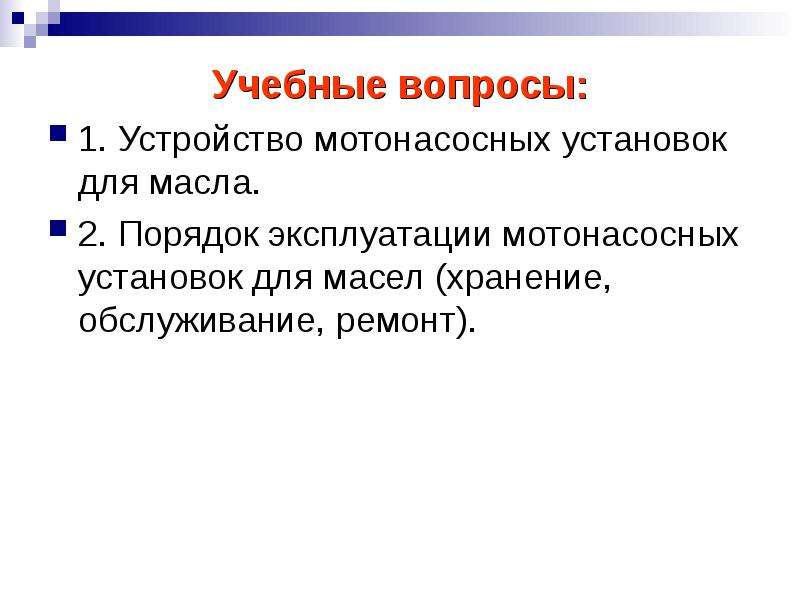

Учебные вопросы: Учебные вопросы: 1. Устройство мотонасосных установок для масла. 2. Порядок эксплуатации мотонасосных установок для масел (хранение, обслуживание, ремонт).

Слайд 3

Описание слайда:

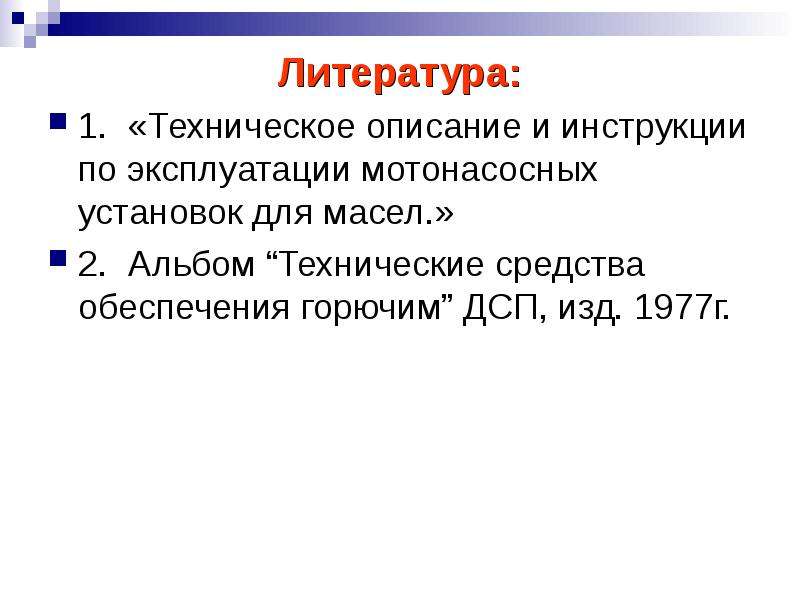

Литература: Литература: 1. «Техническое описание и инструкции по эксплуатации мотонасосных установок для масел.» 2. Альбом “Технические средства обеспечения горючим” ДСП, изд. 1977г.

Слайд 4

Описание слайда:

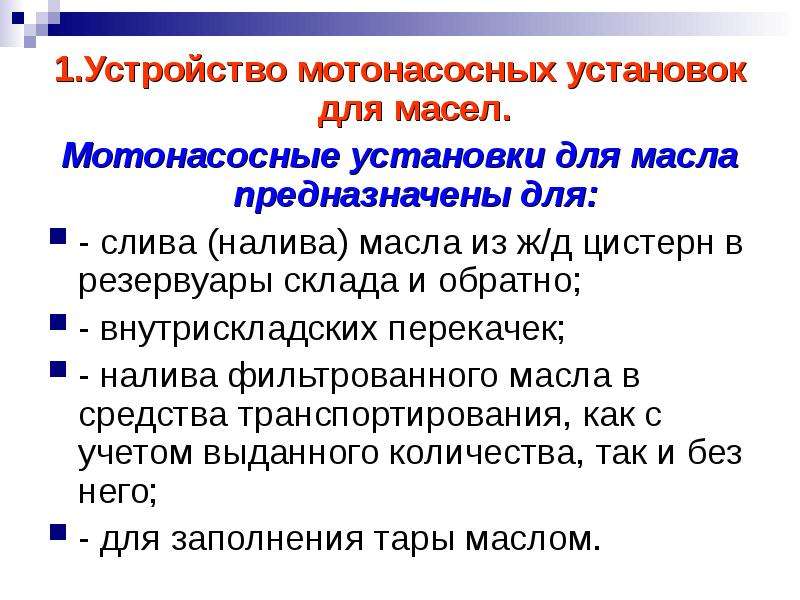

1.Устройство мотонасосных установок для масел. 1.Устройство мотонасосных установок для масел. Мотонасосные установки для масла предназначены для: - слива (налива) масла из ж/д цистерн в резервуары склада и обратно; - внутрискладских перекачек; - налива фильтрованного масла в средства транспортирования, как с учетом выданного количества, так и без него; - для заполнения тары маслом.

Слайд 5

Описание слайда:

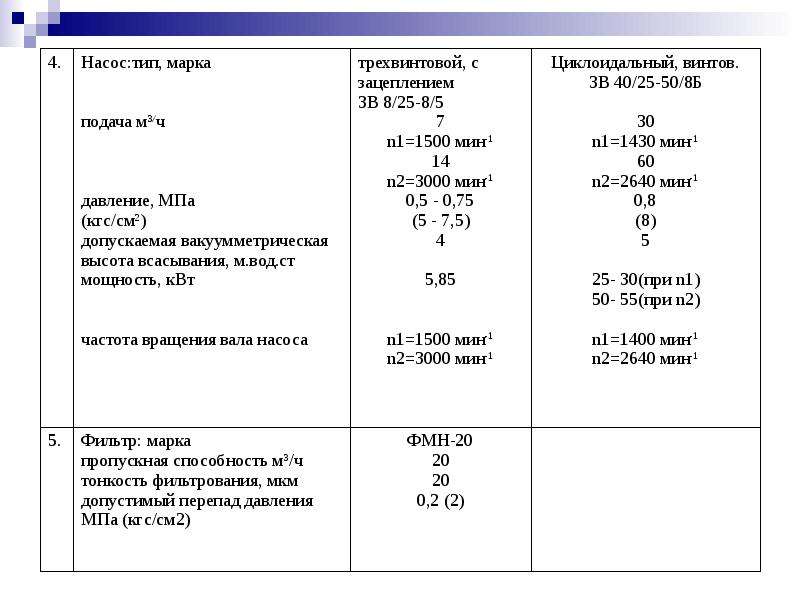

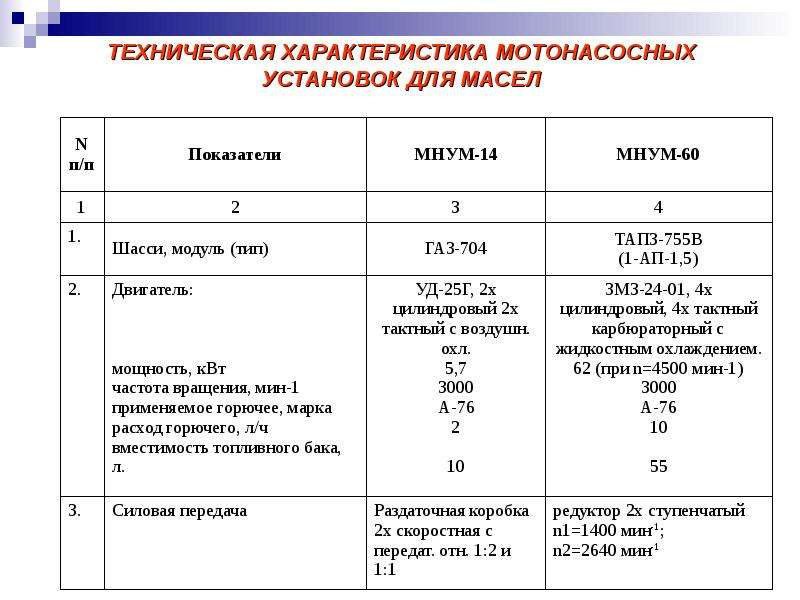

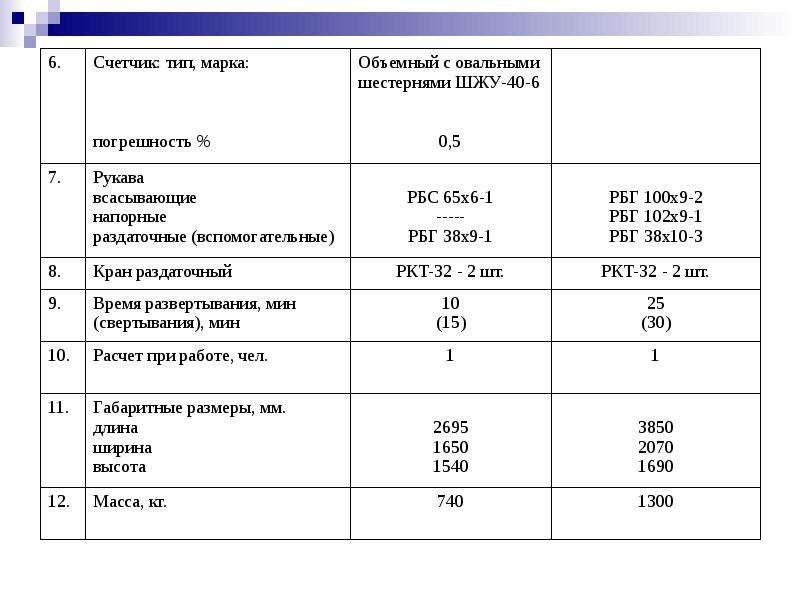

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА МОТОНАСОСНЫХ УСТАНОВОК ДЛЯ МАСЕЛ

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

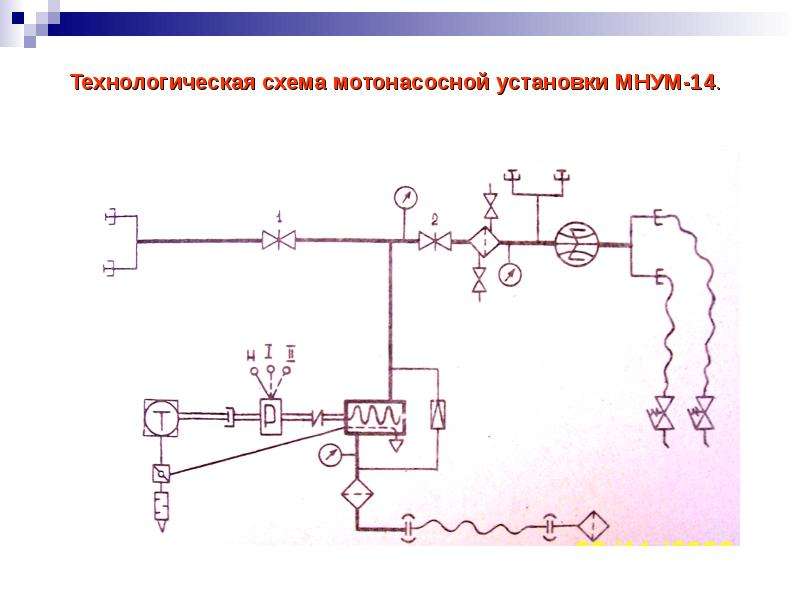

Технологическая схема мотонасосной установки МНУМ-14.

Слайд 9

Описание слайда:

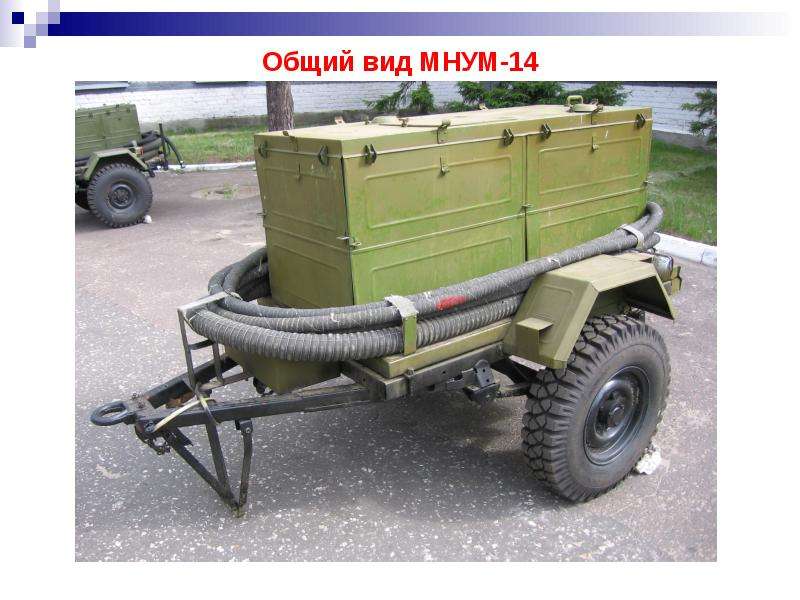

Общий вид МНУМ-14

Слайд 10

Описание слайда:

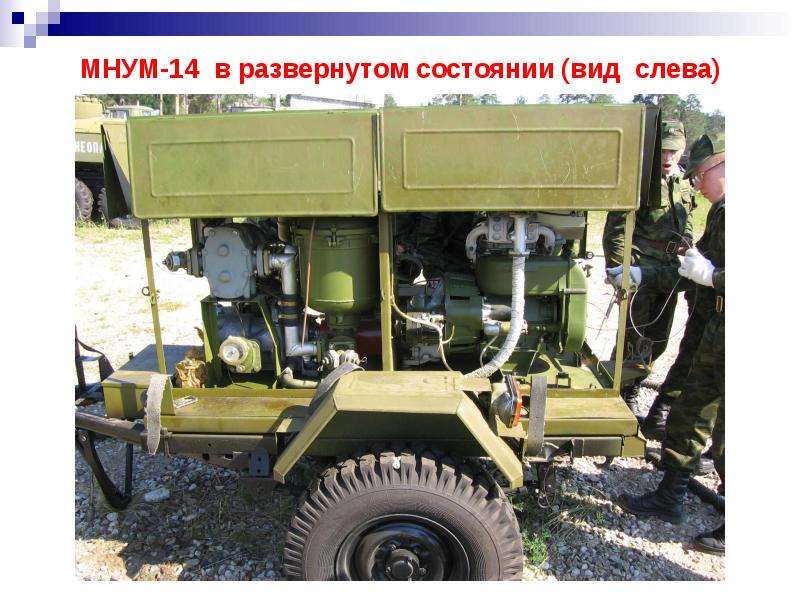

МНУМ-14 в развернутом состоянии (вид слева)

Слайд 11

Описание слайда:

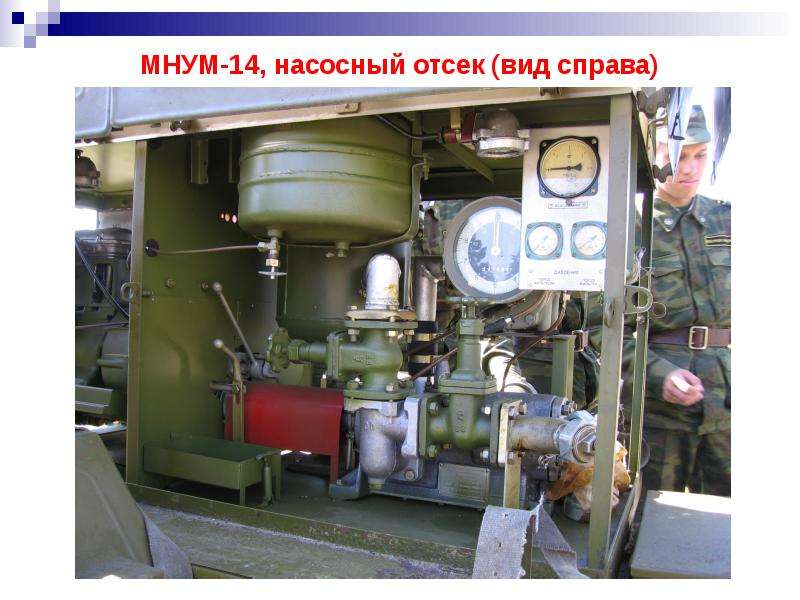

МНУМ-14, насосный отсек (вид справа)

Слайд 12

Описание слайда:

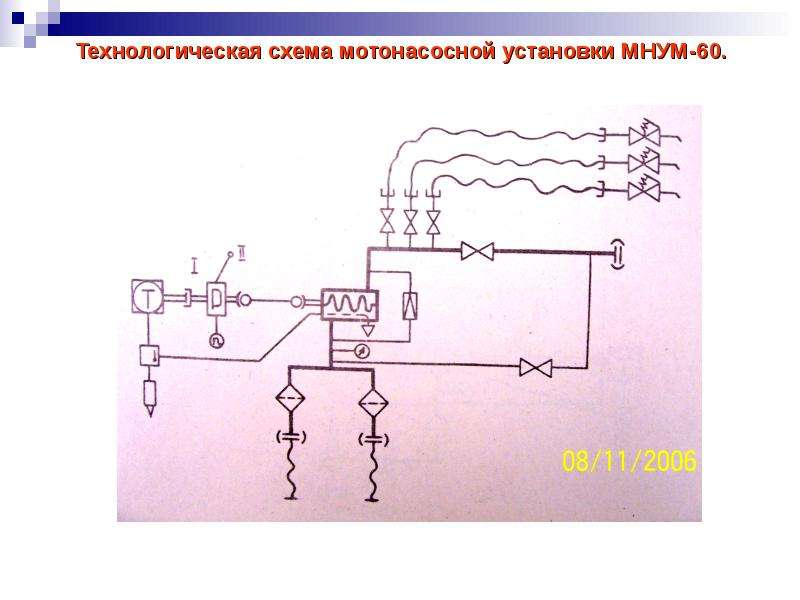

Технологическая схема мотонасосной установки МНУМ-60.

Слайд 13

Описание слайда:

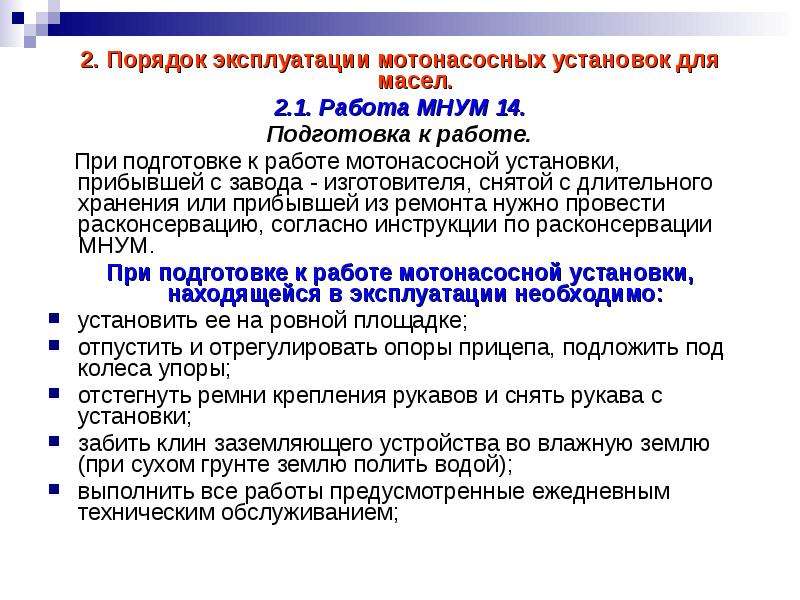

2. Порядок эксплуатации мотонасосных установок для масел. 2. Порядок эксплуатации мотонасосных установок для масел. 2.1. Работа МНУМ 14. Подготовка к работе. При подготовке к работе мотонасосной установки, прибывшей с завода - изготовителя, снятой с длительного хранения или прибывшей из ремонта нужно провести расконсервацию, согласно инструкции по расконсервации МНУМ. При подготовке к работе мотонасосной установки, находящейся в эксплуатации необходимо: установить ее на ровной площадке; отпустить и отрегулировать опоры прицепа, подложить под колеса упоры; отстегнуть ремни крепления рукавов и снять рукава с установки; забить клин заземляющего устройства во влажную землю (при сухом грунте землю полить водой); выполнить все работы предусмотренные ежедневным техническим обслуживанием;

Слайд 14

Описание слайда:

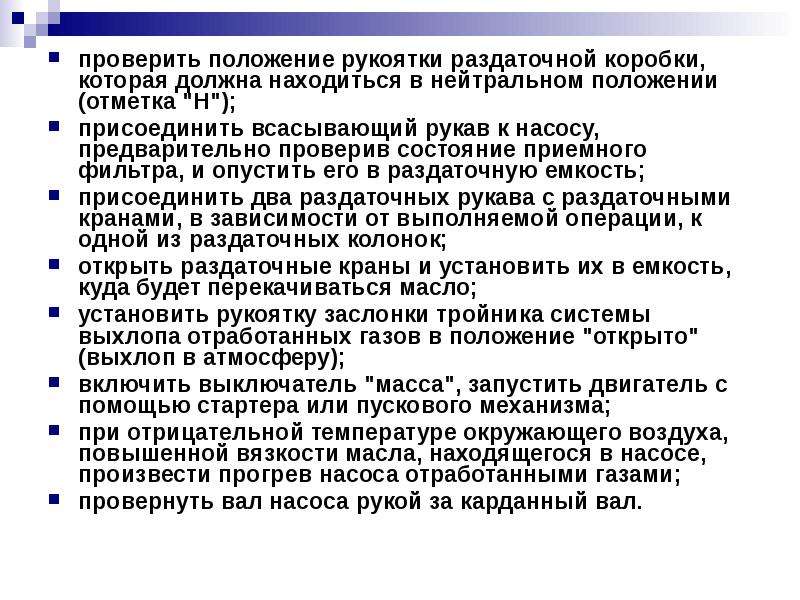

проверить положение рукоятки раздаточной коробки, которая должна находиться в нейтральном положении (отметка "Н"); проверить положение рукоятки раздаточной коробки, которая должна находиться в нейтральном положении (отметка "Н"); присоединить всасывающий рукав к насосу, предварительно проверив состояние приемного фильтра, и опустить его в раздаточную емкость; присоединить два раздаточных рукава с раздаточными кранами, в зависимости от выполняемой операции, к одной из раздаточных колонок; открыть раздаточные краны и установить их в емкость, куда будет перекачиваться масло; установить рукоятку заслонки тройника системы выхлопа отработанных газов в положение "открыто" (выхлоп в атмосферу); включить выключатель "масса", запустить двигатель с помощью стартера или пускового механизма; при отрицательной температуре окружающего воздуха, повышенной вязкости масла, находящегося в насосе, произвести прогрев насоса отработанными газами; провернуть вал насоса рукой за карданный вал.

Слайд 15

Описание слайда:

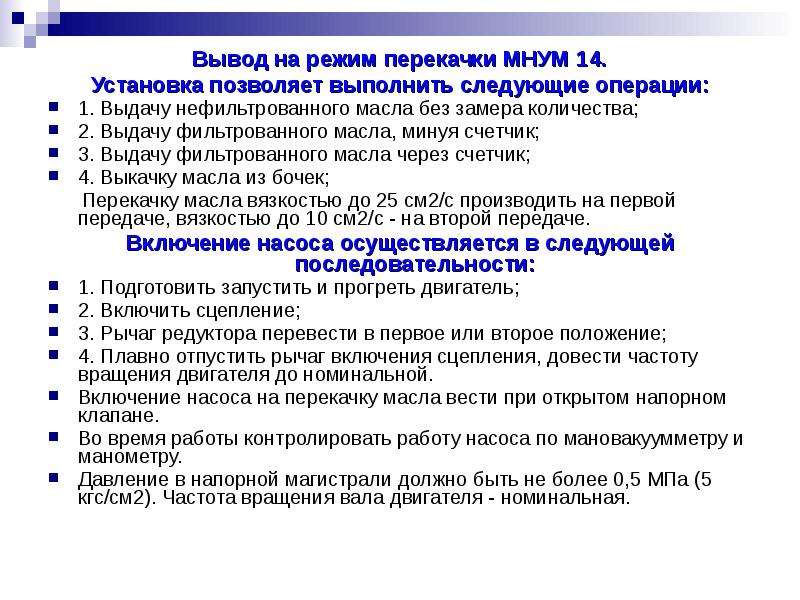

Вывод на режим перекачки МНУМ 14. Вывод на режим перекачки МНУМ 14. Установка позволяет выполнить следующие операции: 1. Выдачу нефильтрованного масла без замера количества; 2. Выдачу фильтрованного масла, минуя счетчик; 3. Выдачу фильтрованного масла через счетчик; 4. Выкачку масла из бочек; Перекачку масла вязкостью до 25 см2/с производить на первой передаче, вязкостью до 10 см2/с - на второй передаче. Включение насоса осуществляется в следующей последовательности: 1. Подготовить запустить и прогреть двигатель; 2. Включить сцепление; 3. Рычаг редуктора перевести в первое или второе положение; 4. Плавно отпустить рычаг включения сцепления, довести частоту вращения двигателя до номинальной. Включение насоса на перекачку масла вести при открытом напорном клапане. Во время работы контролировать работу насоса по мановакуумметру и манометру. Давление в напорной магистрали должно быть не более 0,5 МПа (5 кгс/см2). Частота вращения вала двигателя - номинальная.

Слайд 16

Описание слайда:

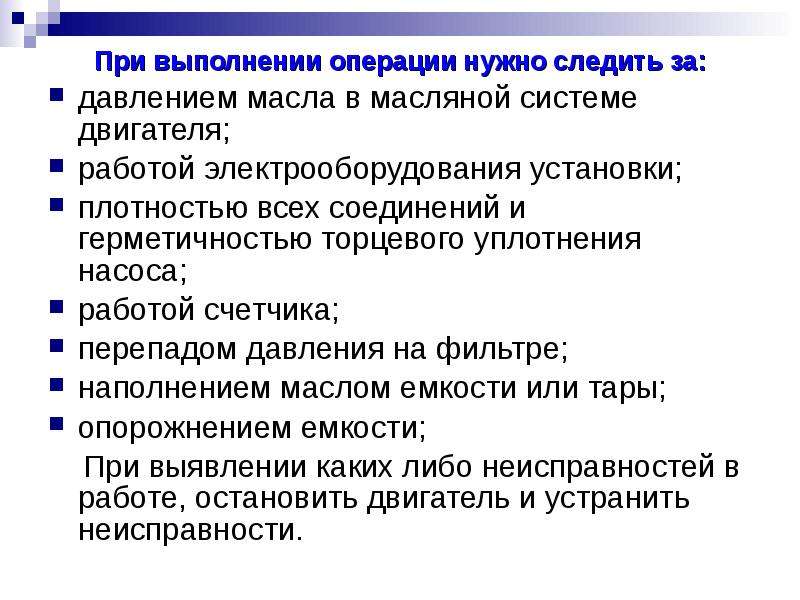

При выполнении операции нужно следить за: При выполнении операции нужно следить за: давлением масла в масляной системе двигателя; работой электрооборудования установки; плотностью всех соединений и герметичностью торцевого уплотнения насоса; работой счетчика; перепадом давления на фильтре; наполнением маслом емкости или тары; опорожнением емкости; При выявлении каких либо неисправностей в работе, остановить двигатель и устранить неисправности.

Слайд 17

Описание слайда:

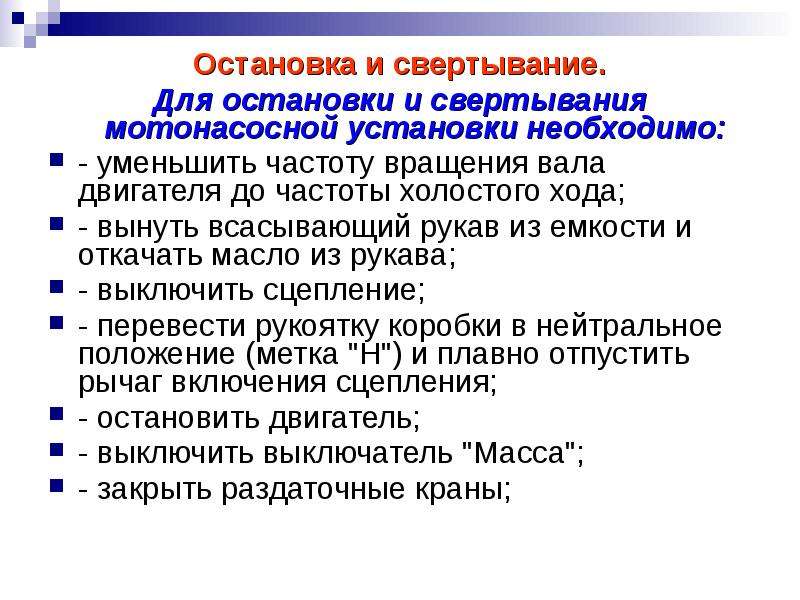

Остановка и свертывание. Остановка и свертывание. Для остановки и свертывания мотонасосной установки необходимо: - уменьшить частоту вращения вала двигателя до частоты холостого хода; - вынуть всасывающий рукав из емкости и откачать масло из рукава; - выключить сцепление; - перевести рукоятку коробки в нейтральное положение (метка "Н") и плавно отпустить рычаг включения сцепления; - остановить двигатель; - выключить выключатель "Масса"; - закрыть раздаточные краны;

Слайд 18

Описание слайда:

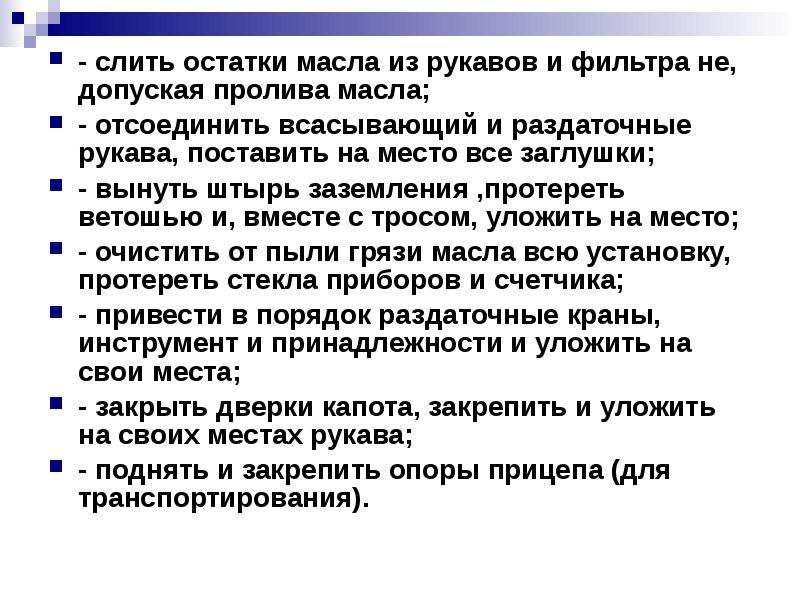

- слить остатки масла из рукавов и фильтра не, допуская пролива масла; - слить остатки масла из рукавов и фильтра не, допуская пролива масла; - отсоединить всасывающий и раздаточные рукава, поставить на место все заглушки; - вынуть штырь заземления ,протереть ветошью и, вместе с тросом, уложить на место; - очистить от пыли грязи масла всю установку, протереть стекла приборов и счетчика; - привести в порядок раздаточные краны, инструмент и принадлежности и уложить на свои места; - закрыть дверки капота, закрепить и уложить на своих местах рукава; - поднять и закрепить опоры прицепа (для транспортирования).

Слайд 19

Описание слайда:

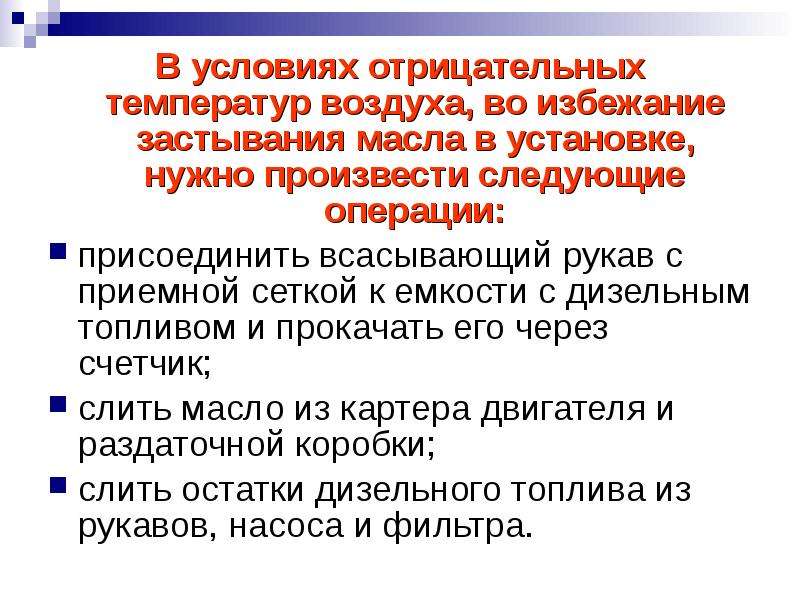

В условиях отрицательных температур воздуха, во избежание застывания масла в установке, нужно произвести следующие операции: В условиях отрицательных температур воздуха, во избежание застывания масла в установке, нужно произвести следующие операции: присоединить всасывающий рукав с приемной сеткой к емкости с дизельным топливом и прокачать его через счетчик; слить масло из картера двигателя и раздаточной коробки; слить остатки дизельного топлива из рукавов, насоса и фильтра.
